Chevrolet Silverado / GMC Sierra. Manual - part 2735





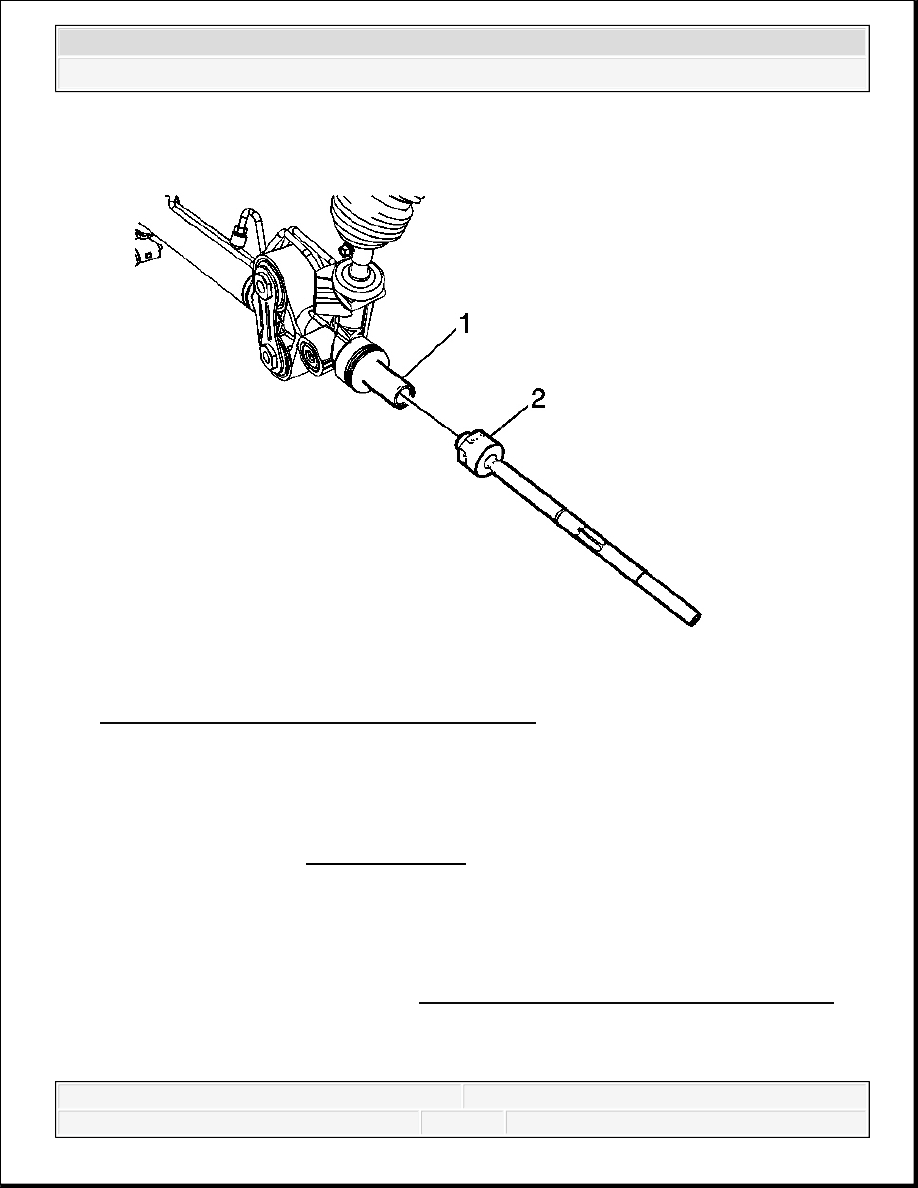

Fig. 90: View Of Inner Tie Rod Housing & Rack
Courtesy of GENERAL MOTORS CORP.

3. Place a pipe wrench on the steering gear rack (1) next to the steering linkage inner tie rod

housing (2).

4. Tighten the steering linkage inner tie rod housing (2).

Tighten: Tighten the steering linkage inner tie rod to 100 N.m (74 lb ft).

5. Install the steering gear boot. Refer to Steering Gear Boot Replacement - On Vehicle.

STEERING GEAR CYLINDER PIPE ASSEMBLY AND SEALS REPLACEMENT - OFF VEHIC
VEHICLE

NOTE:

Refer to Fastener Notice .



2008 Chevrolet Silverado 1500

2008 STEERING Power Steering - Cab & Chassis Sierra, Cab & Chassis Silverado, Sierra & Silverado



Removal Procedure

1. Remove the steering gear. Refer to Steering Gear Replacement (Rack and Pinion) or

Steering Gear Replacement (Non-Rack and Pinion).

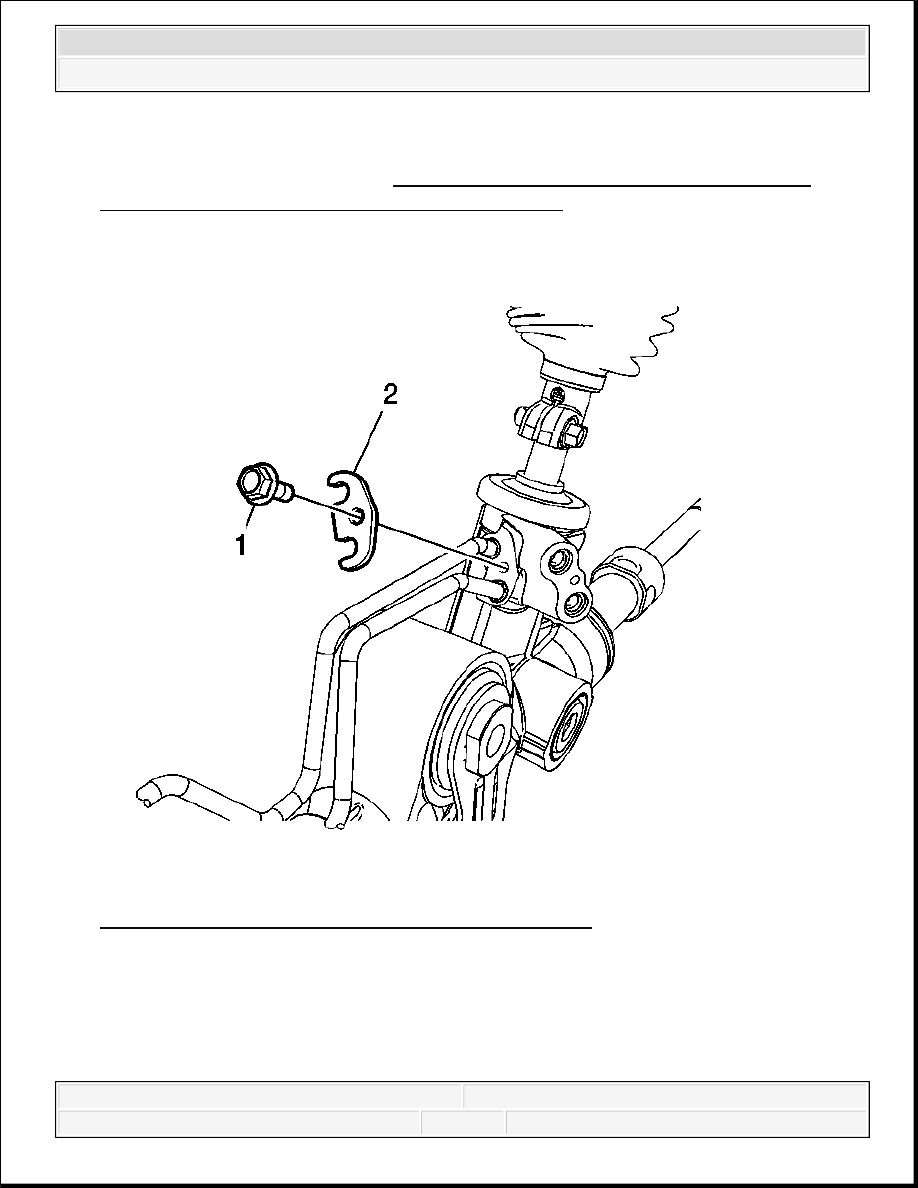

Fig. 91: View Of Cylinder Line Retaining Plate & Bolt
Courtesy of GENERAL MOTORS CORP.

2. Remove the power steering gear inlet hose retaining plate bolt (1) and the power steering

IMPORTANT: Protect the steering gear boots from sharp tools and from the

sharp edges of surrounding components.



2008 Chevrolet Silverado 1500

2008 STEERING Power Steering - Cab & Chassis Sierra, Cab & Chassis Silverado, Sierra & Silverado



gear inlet hose retaining plate (2).

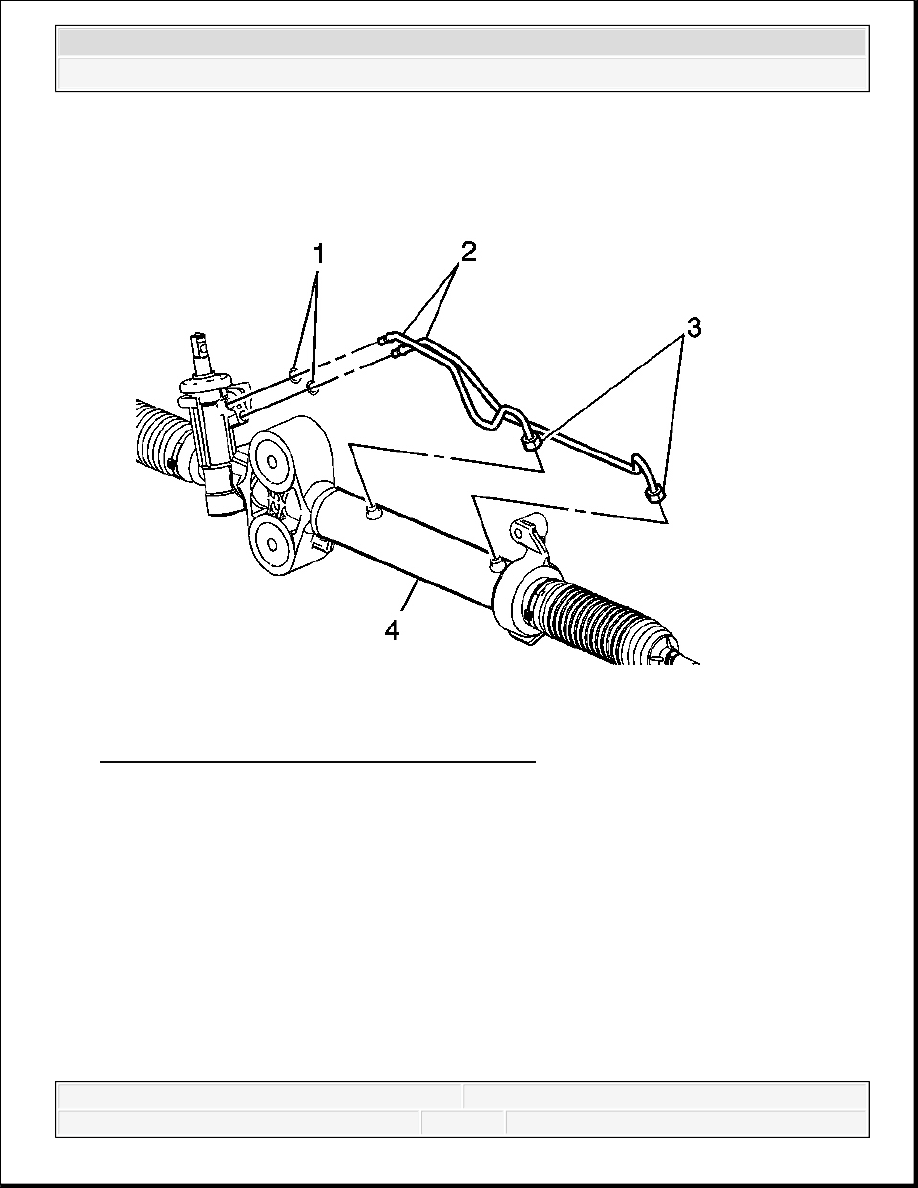

Fig. 92: Steering Gear Cylinder Pipes & Fittings
Courtesy of GENERAL MOTORS CORP.

3. Loosen both steering gear cylinder pipe fittings (3) on the steering gear (4).

4. Remove both steering gear cylinder pipes (2) from the steering gear (4).

5. Remove and discard the steering gear cylinder pipe seals (1) from the steering gear (4).

Installation Procedure

1. Inspect the steering gear cylinder pipes for the following items:



Cracks



Dents



Damage to the threads



2008 Chevrolet Silverado 1500

2008 STEERING Power Steering - Cab & Chassis Sierra, Cab & Chassis Silverado, Sierra & Silverado



2. Replace the steering gear cylinder pipes as needed.

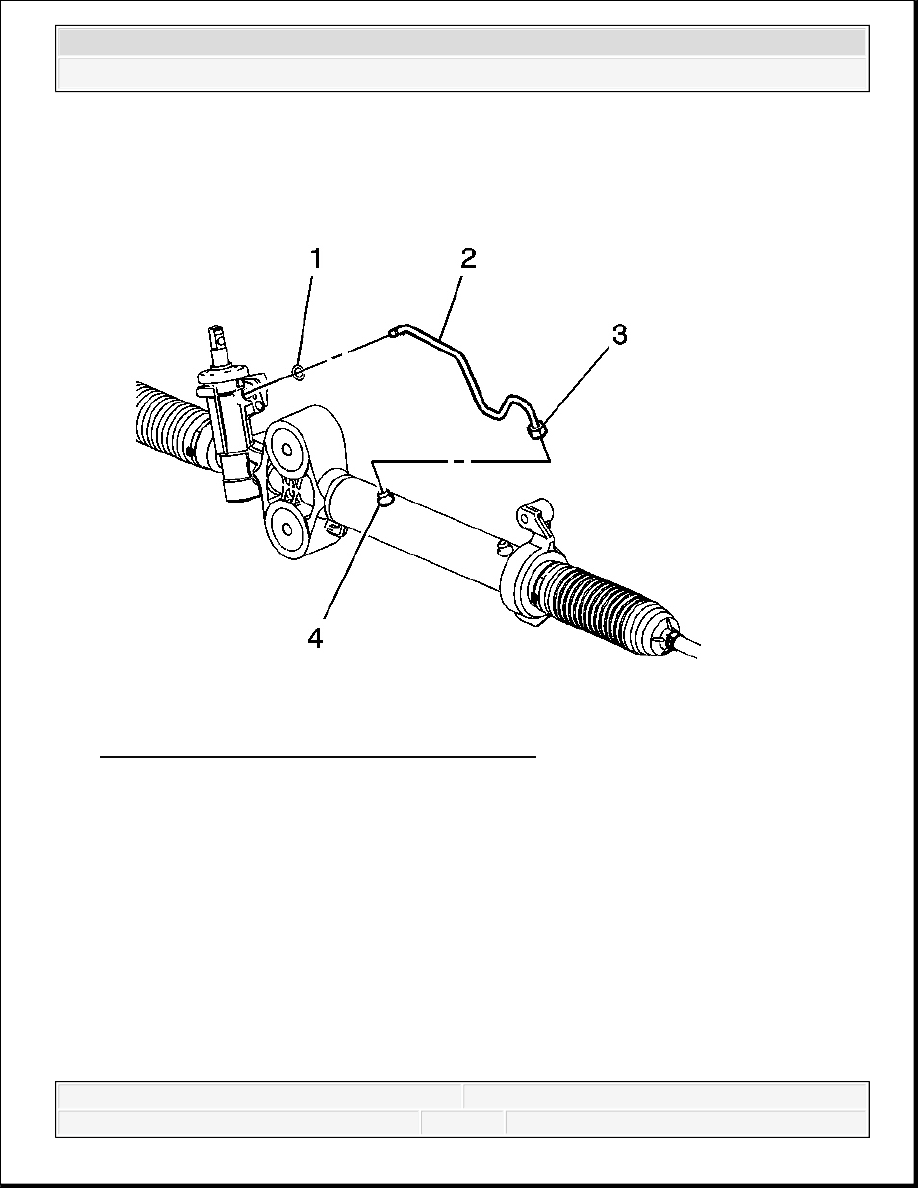

Fig. 93: Steering Gear Cylinder Pipes & Fittings
Courtesy of GENERAL MOTORS CORP.

3. Lubricate and install the new steering gear cylinder pipe seal (1) onto the shorter steering

gear cylinder pipe.

4. Place the non-threaded steering gear cylinder pipe end (2) into the steering gear.

5. Place the threaded end of the steering gear cylinder pipe (3) onto the steering gear fitting

(4).

Start the steering gear cylinder pipe fitting (3) but do not tighten it entirely.



2008 Chevrolet Silverado 1500

2008 STEERING Power Steering - Cab & Chassis Sierra, Cab & Chassis Silverado, Sierra & Silverado
