Chevrolet Silverado / GMC Sierra. Manual - part 2609





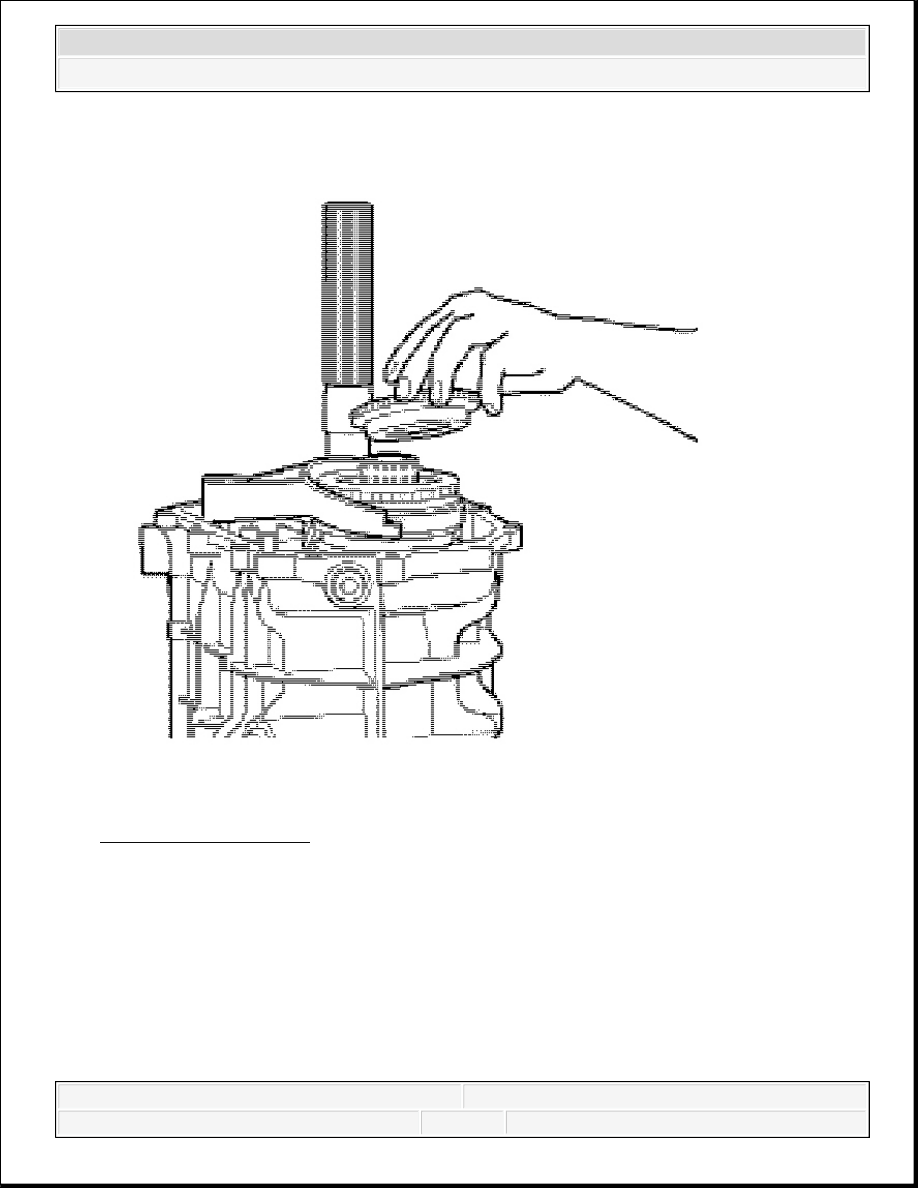

Fig. 53: Coupling Cone
Courtesy of GENERAL MOTORS CORP.

15. Remove the coupling cone from the 5th speed synchronizer assembly.



2008 Chevrolet Silverado 1500

2008 TRANSMISSION Manual Transmission - Tremec 5-Speed (TZ0)



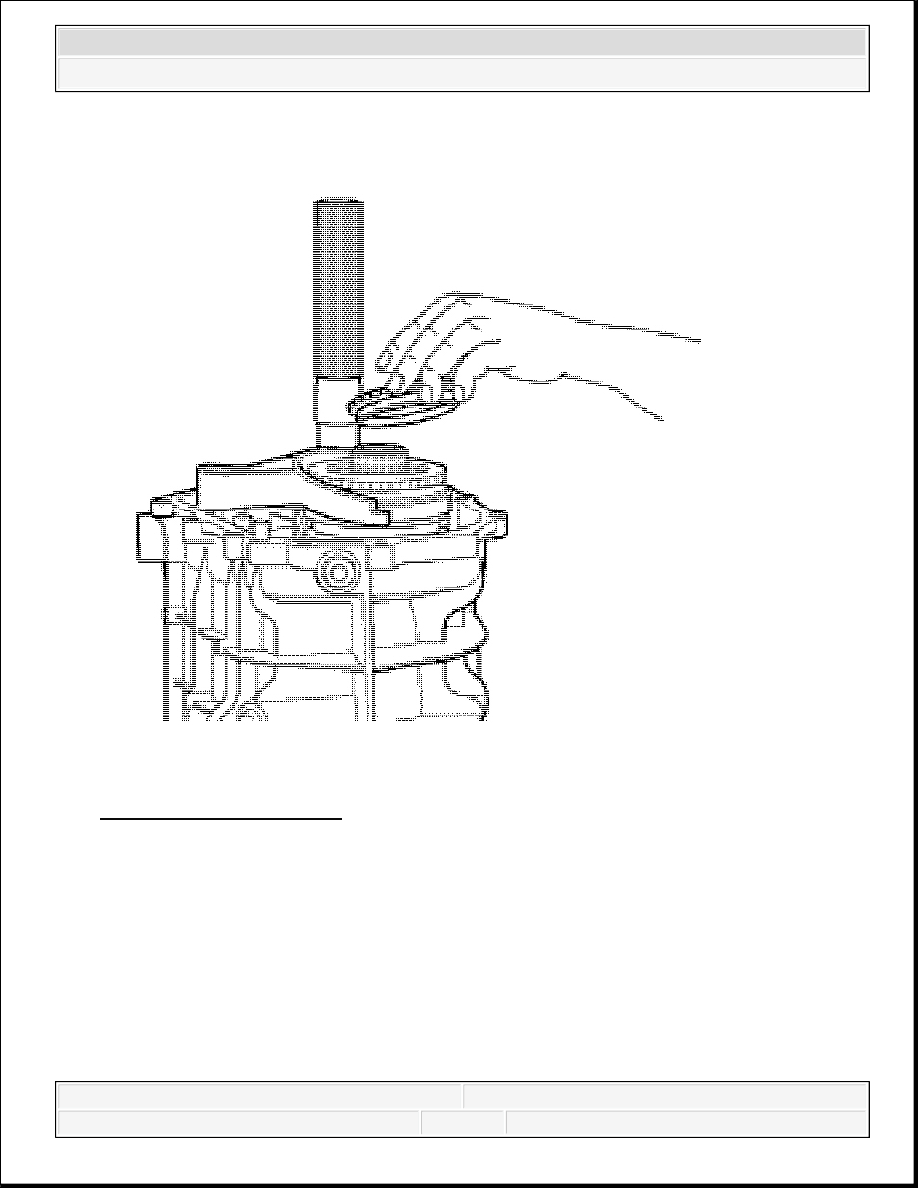

Fig. 54: Synchronizer Ring
Courtesy of GENERAL MOTORS CORP.

16. Remove the synchronizer ring.



2008 Chevrolet Silverado 1500

2008 TRANSMISSION Manual Transmission - Tremec 5-Speed (TZ0)



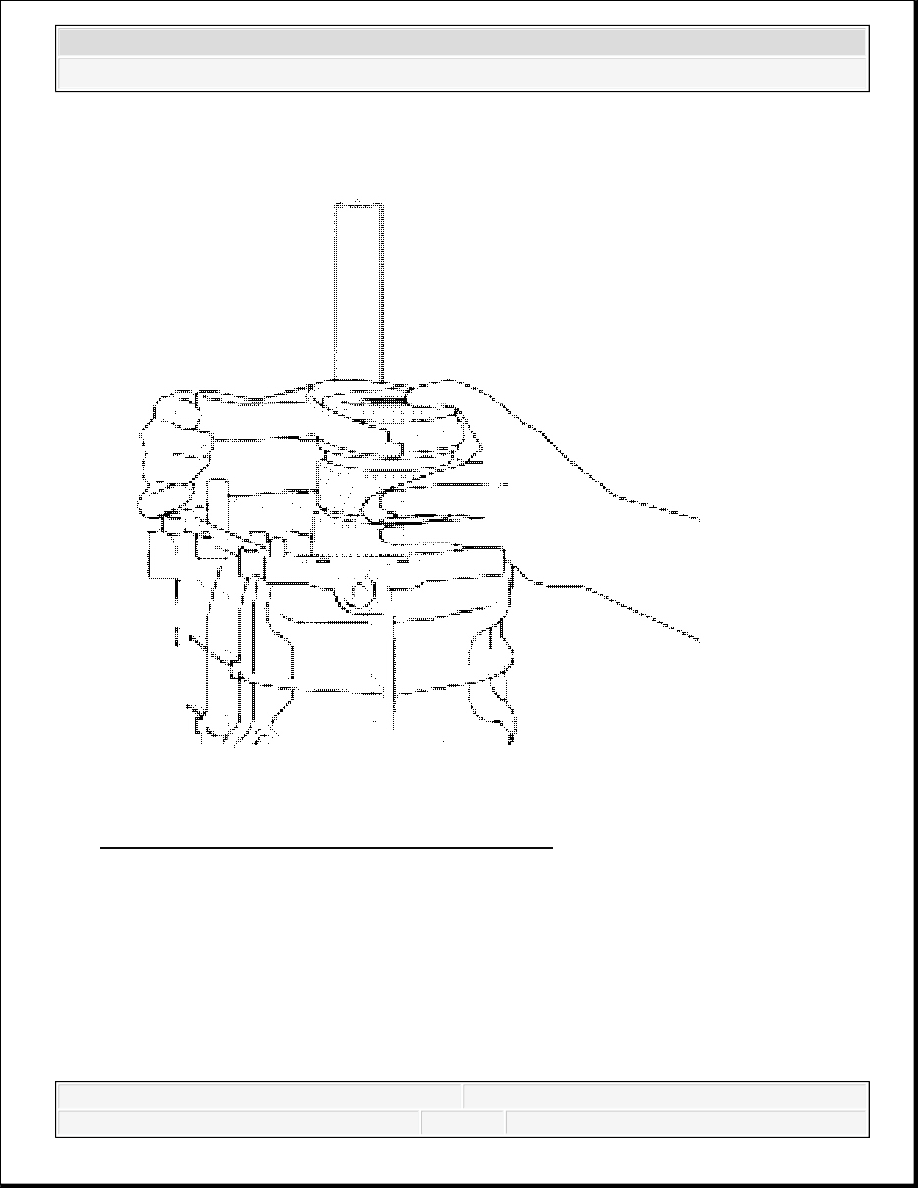

Fig. 55: 5Th Speed Synchronizer Assembly& Fork
Courtesy of GENERAL MOTORS CORP.

17. Remove the 5th speed synchronizer assembly together with the fork.



2008 Chevrolet Silverado 1500

2008 TRANSMISSION Manual Transmission - Tremec 5-Speed (TZ0)



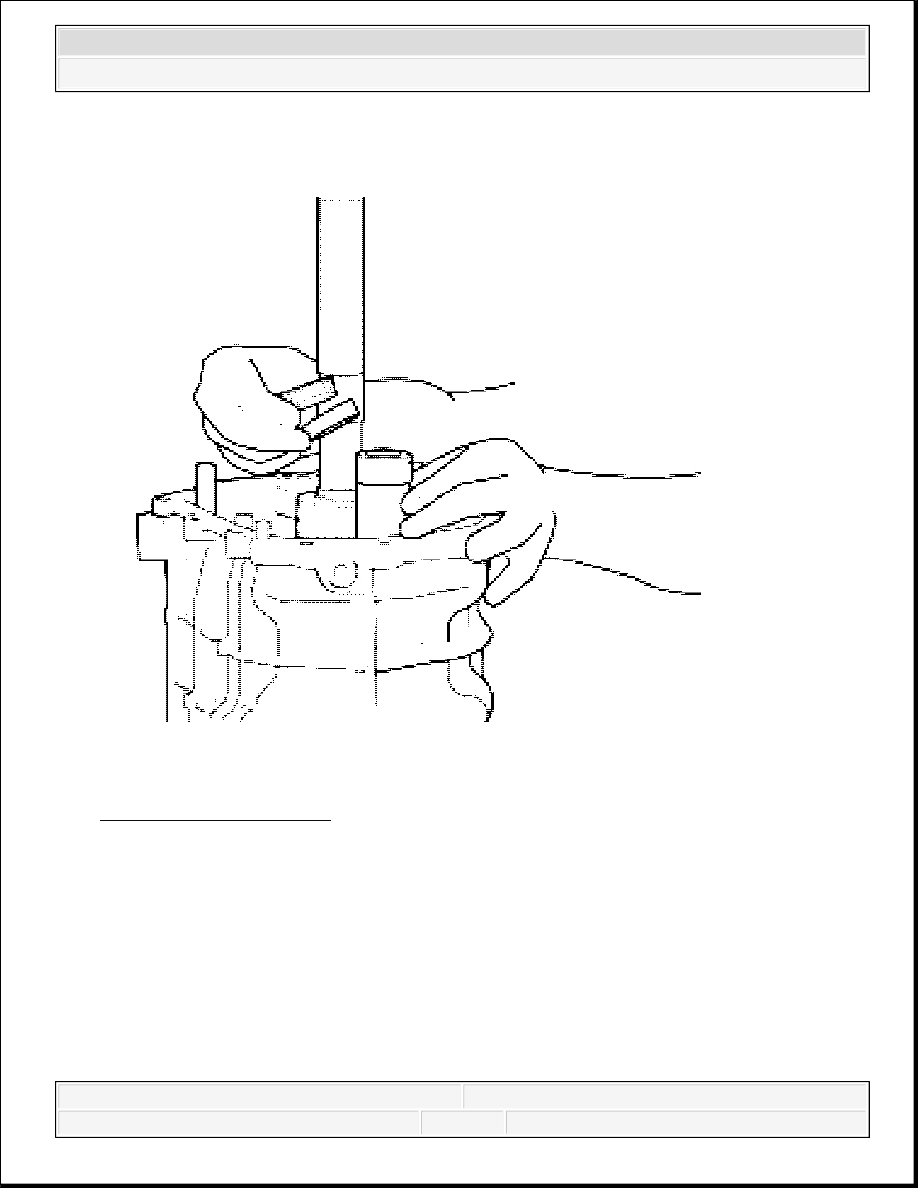

Fig. 56: 2 Roller Bearings
Courtesy of GENERAL MOTORS CORP.

18. Remove the 2 roller bearings and spacer.



2008 Chevrolet Silverado 1500

2008 TRANSMISSION Manual Transmission - Tremec 5-Speed (TZ0)
