STOP LAMP SWITCH REPLACEMENT (NON-ADJUSTABLE PEDAL)

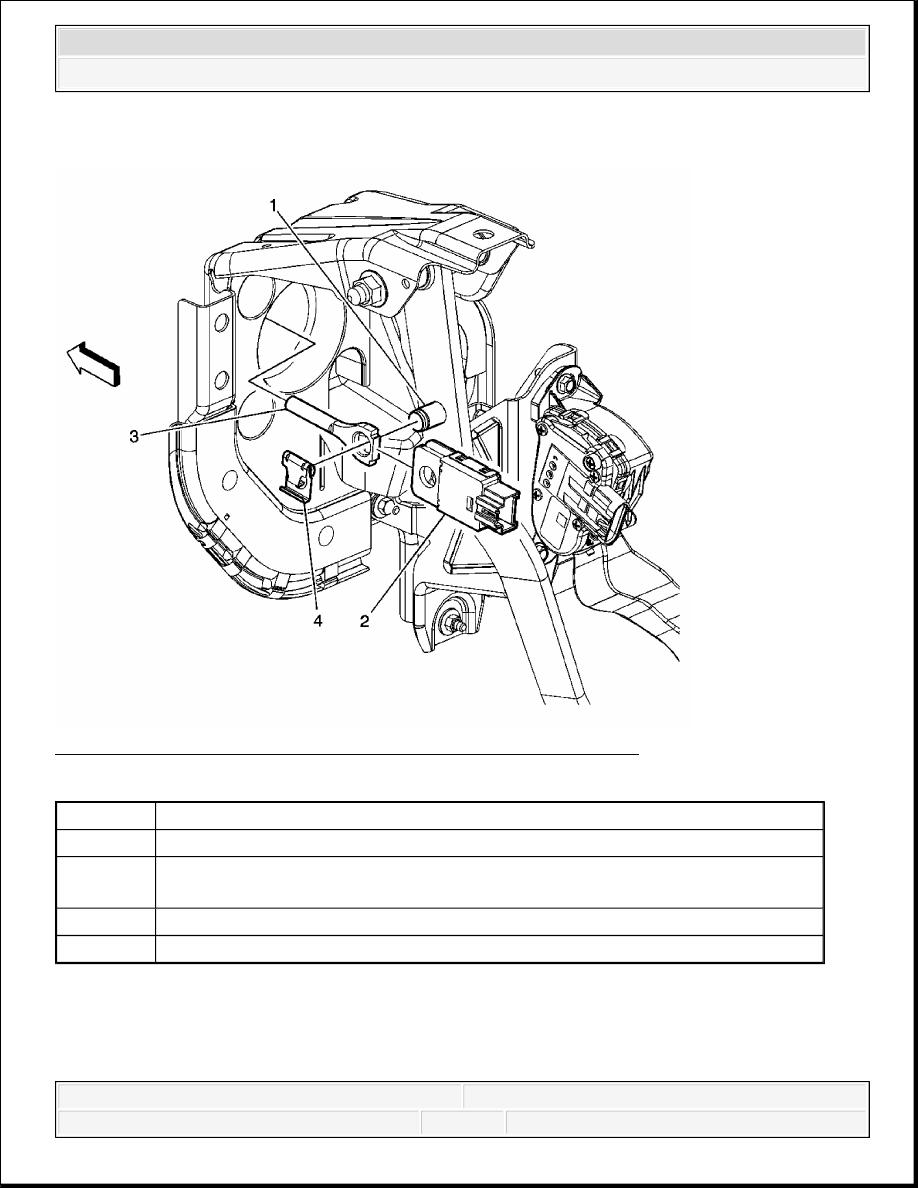

Fig. 22: Stop Lamp Switch Replacement (Non-Adjustable Pedal)
Courtesy of GENERAL MOTORS CORP.

STOP LAMP SWITCH REPLACEMENT (ADJUSTABLE PEDAL)

Callout

Component Name

1

Brake Pedal Pin

2

Stop Lamp Switch Assembly
Tip: Disconnect electrical connector.

3

Brake Booster Push Rod

4

Stop Lamp Switch Assembly Retainer

2008 Chevrolet Silverado 1500

2008 ACCESSORIES & EQUIPMENT Lighting - Cab & Chassis Sierra, Cab & Chassis Silverado, Sierra & Silverado

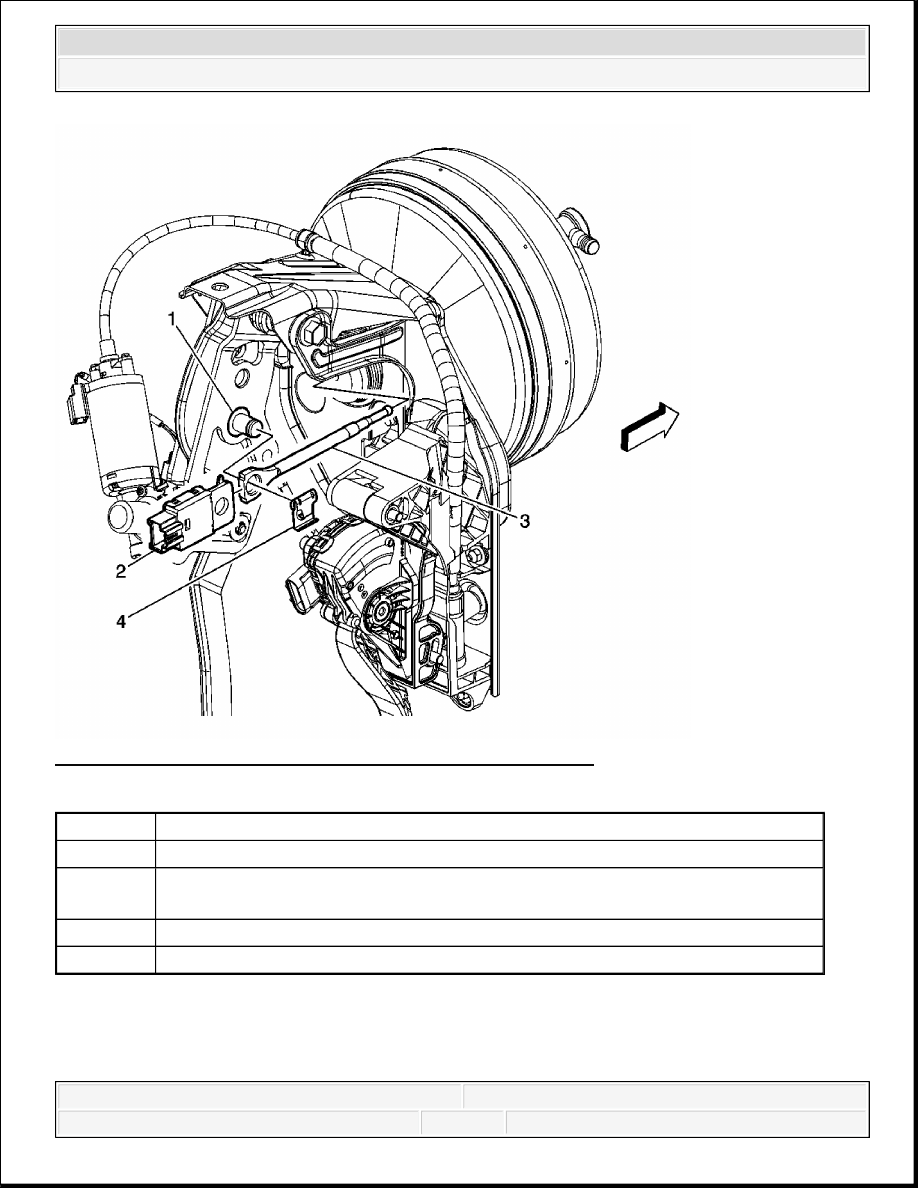

Fig. 23: Stop Lamp Switch Replacement (Adjustable Pedal)
Courtesy of GENERAL MOTORS CORP.

HEADLAMP SWITCH REPLACEMENT (WITHOUT RPO SLT)

Callout

Component Name

1

Brake Pedal Pin

2

Stop Lamp Switch Assembly
Tip: Disconnect electrical connector.

3

Brake Booster Push Rod

4

Stop Lamp Switch Assembly Retainer



2008 Chevrolet Silverado 1500

2008 ACCESSORIES & EQUIPMENT Lighting - Cab & Chassis Sierra, Cab & Chassis Silverado, Sierra & Silverado



Fig. 24: View Of Switch (without RPO SLT)
Courtesy of GENERAL MOTORS CORP.

HEADLAMP SWITCH REPLACEMENT (WITH RPO SLT)

Callout

Component Name

1

Instrument Panel Trim Plate Assembly
Refer to Instrument Panel Trim Plate Replacement (Without RPO SLT)

2

Headlamp and I/P Lamp Dimmer and Dome Lamp Switch Assembly



2008 Chevrolet Silverado 1500

2008 ACCESSORIES & EQUIPMENT Lighting - Cab & Chassis Sierra, Cab & Chassis Silverado, Sierra & Silverado



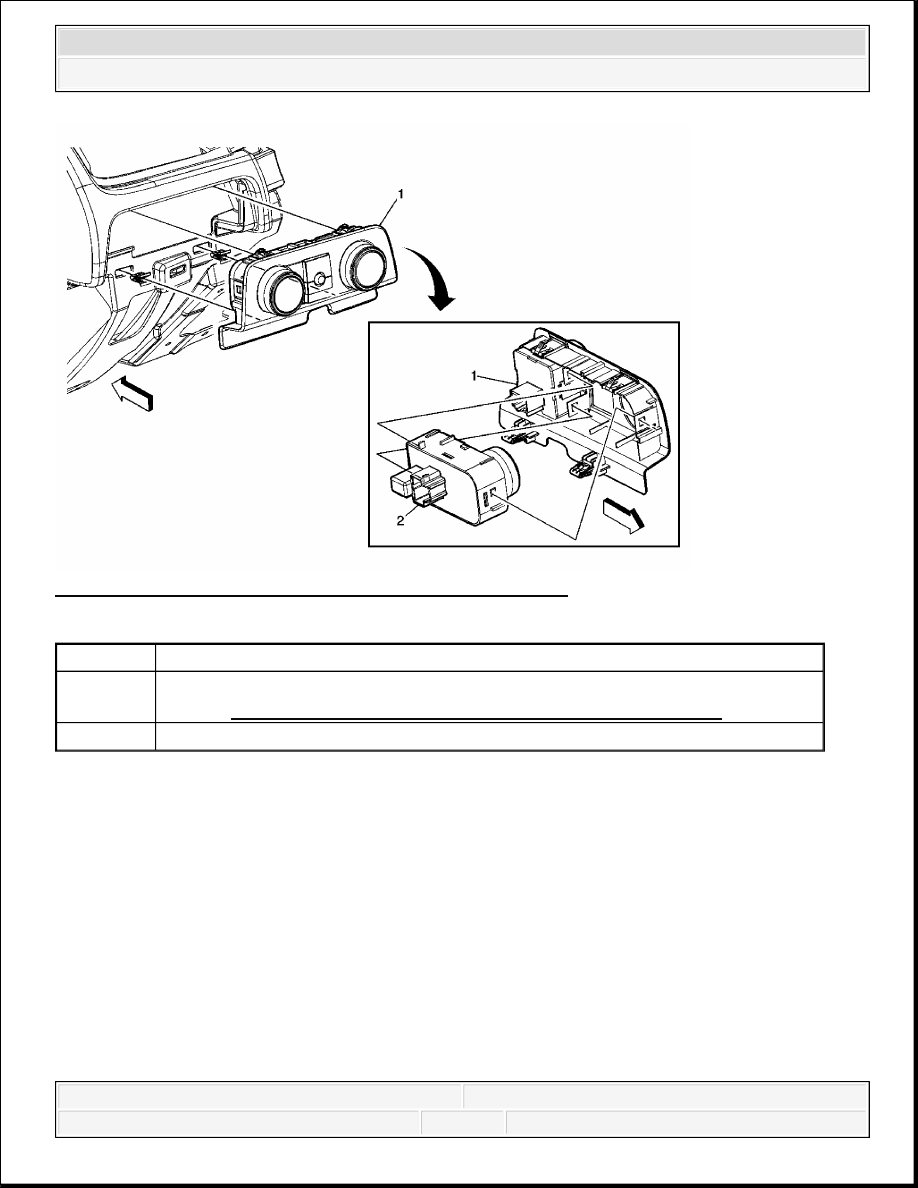

Fig. 25: Headlamp Switch Replacement (with RPO SLT)
Courtesy of GENERAL MOTORS CORP.

FOG LAMP SWITCH REPLACEMENT (WITH RPO SLT)

Callout

Component Name

1

Headlamp Switch Trim Plate Assembly
Refer to Headlamp Switch Bezel Replacement (with RPO SLT) .

2

Headlamp and I/P Lamp Dimmer and Dome Lamp Switch Assembly



2008 Chevrolet Silverado 1500

2008 ACCESSORIES & EQUIPMENT Lighting - Cab & Chassis Sierra, Cab & Chassis Silverado, Sierra & Silverado
