Callout

Component Name

100

Engine Block

307

Engine Coolant Air Bleed Pipe

308

Engine Coolant Air Bleed Pipe O-Ring Seal

308

Engine Coolant Air Bleed Pipe O-Ring Seal

309

Bolt

312

Bolt

313

Engine Coolant Air Bleed Pipe Hole Cover

451

Valve Lifter Oil Manifold

452

Valve Lifter Oil Filter

454

Valve Lifter Oil Filter Seal

500

Intake Manifold

506

Valve Lifter Oil Manifold Bolt

507

Throttle Body Nut

508

Throttle Body

509

Throttle Body Seal

510

Sequential Multi-Port Fuel Injector Assembly with Fuel Rail

511

Fuel Injection Fuel Rail Bracket Bolt

512

Intake Manifold Bolt

513

Intake Manifold Seal

514

Intake Manifold Gasket

538

Throttle Body Bolt

556

Valve Lifter Oil Manifold Gasket

557

Fuel Injection Fuel Rail Bracket

706

Engine Oil Pressure Sensor

712

Fuel Injection Fuel Rail Stop

713

Bolt

714

Manifold Absolute Pressure (MAP) Sensor

715

MAP Sensor O-Ring Seal

729

Evaporative (EVAP) Emission Canister Purge Tube

730

EVAP Emission Canister Purge Solenoid Valve

731

EVAP Emission Canister Port Cap

734

EVAP Emission Service Valve

735

EVAP Emission Canister Purge Tube

2008 Chevrolet Silverado 1500

2008 ENGINE Engine Mechanical - 4.8L, 5.3L, 6.0L, 6.2L, or 7.0L - Cab & Chassis Sierra, Cab & Chassis Silverado,

Sierra & Silverado

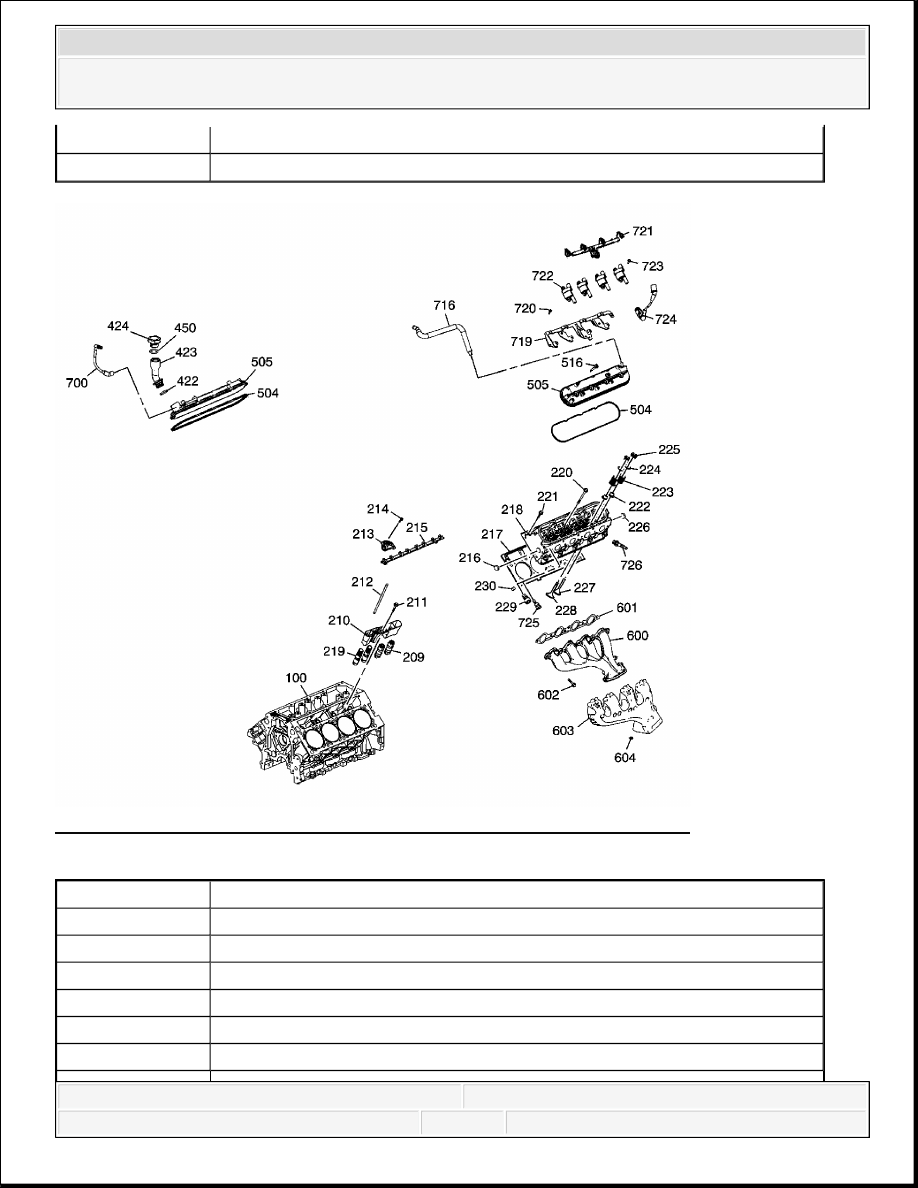

Fig. 9: Cylinder Head/Upper Engine - RPO LY2/LY6/L92
Courtesy of GENERAL MOTORS CORP.

Callout

Component Name

100

Engine Block

209

Valve Lifter

210

Valve Lifter Guide

211

Valve Lifter Guide Bolt

212

Valve Push Rod

213

Valve Rocker Arm

214

Valve Rocker Arm Pivot Support Bolt

215

Valve Rocker Arm Pivot Support

216

Cylinder Head Core Hole Plug



2008 Chevrolet Silverado 1500

2008 ENGINE Engine Mechanical - 4.8L, 5.3L, 6.0L, 6.2L, or 7.0L - Cab & Chassis Sierra, Cab & Chassis Silverado,

Sierra & Silverado



217

Cylinder Head Gasket

218

Cylinder Head

220

Cylinder Head Bolt - M10

221

Cylinder Head Bolt - M8

222

Valve Stem Oil Seal

223

Valve Spring

224

Valve Spring Cap

225

Valve Stem Key

226

Cylinder Head Core Hole Plug

227

Intake Valve

228

Exhaust Valve

229

Cylinder Head Plug

230

Cylinder Head Locating Pin

422

Oil Fill Tube O-Ring Seal

423

Oil Fill Tube

424

Oil Fill Cap

450

Oil Fill Cap O-Ring Seal

504

Valve Rocker Arm Cover Gasket

504

Valve Rocker Arm Cover Gasket

505

Valve Rocker Arm Cover

505

Valve Rocker Arm Cover

516

Valve Rocker Arm Cover Bolt

600

Exhaust Manifold

601

Exhaust Manifold Gasket

602

Exhaust Manifold Flange Bolt

603

Exhaust Manifold Heat Shield

604

Exhaust Manifold Heat Shield Bolt

700

Positive Crankcase Ventilation (PCV) Hose - Fresh Air

716

PCV Hose - Dirty Air

719

Ignition Coil Bracket

720

Ignition Coil Bracket Stud

721

Ignition Coil Wire Harness Assembly

722

Ignition Coil

723

Ignition Coil Bolt

724

Spark Plug Wire

725



2008 Chevrolet Silverado 1500

2008 ENGINE Engine Mechanical - 4.8L, 5.3L, 6.0L, 6.2L, or 7.0L - Cab & Chassis Sierra, Cab & Chassis Silverado,

Sierra & Silverado



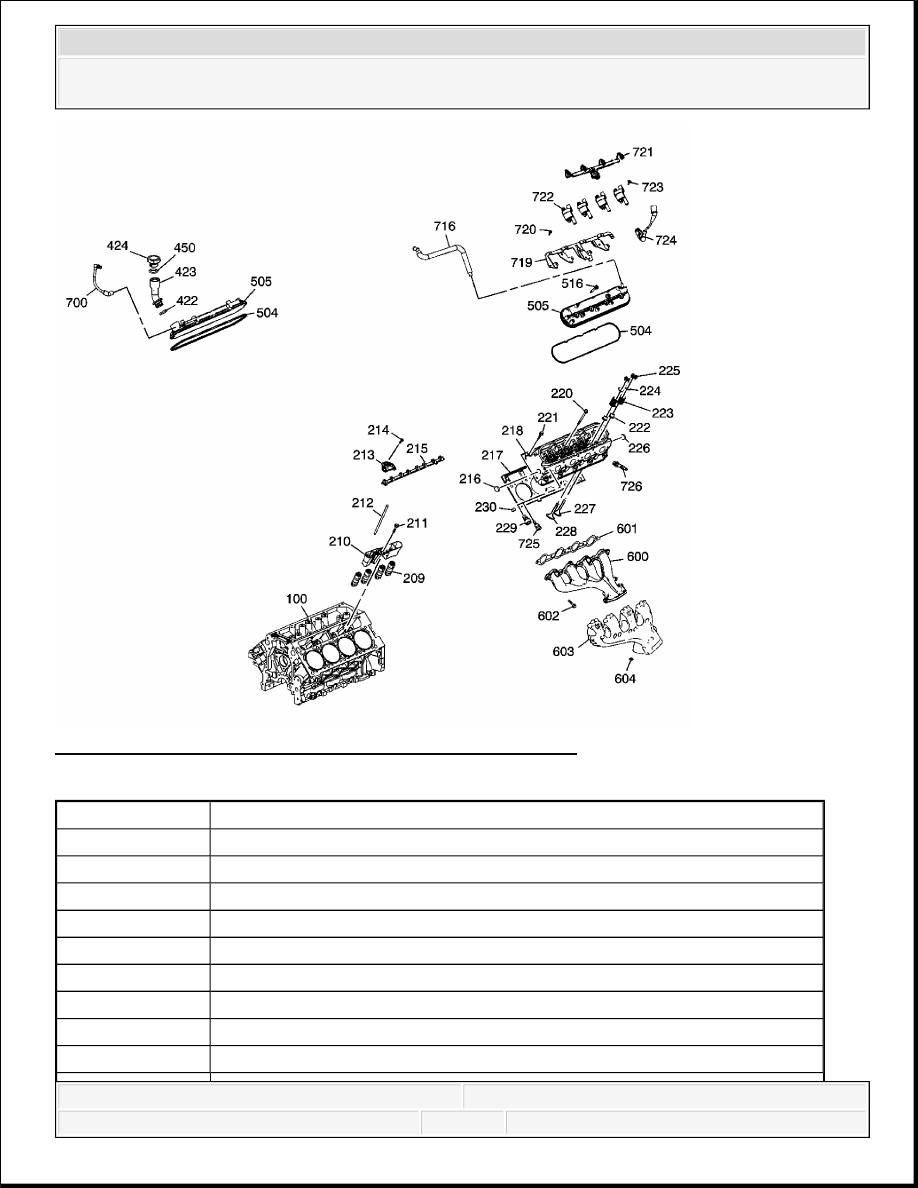

Fig. 10: Cylinder Head/Upper Engine - RPO LH6/LMG/LY5/LC9/L76
Courtesy of GENERAL MOTORS CORP.

Engine Coolant Temperature Sensor

726

Spark Plug

Callout

Component Name

100

Engine Block

209

Valve Lifter - Non-Active Fuel Management

210

Valve Lifter Guide

211

Valve Lifter Guide Bolt

212

Valve Push Rod

213

Valve Rocker Arm



2008 Chevrolet Silverado 1500

2008 ENGINE Engine Mechanical - 4.8L, 5.3L, 6.0L, 6.2L, or 7.0L - Cab & Chassis Sierra, Cab & Chassis Silverado,

Sierra & Silverado
