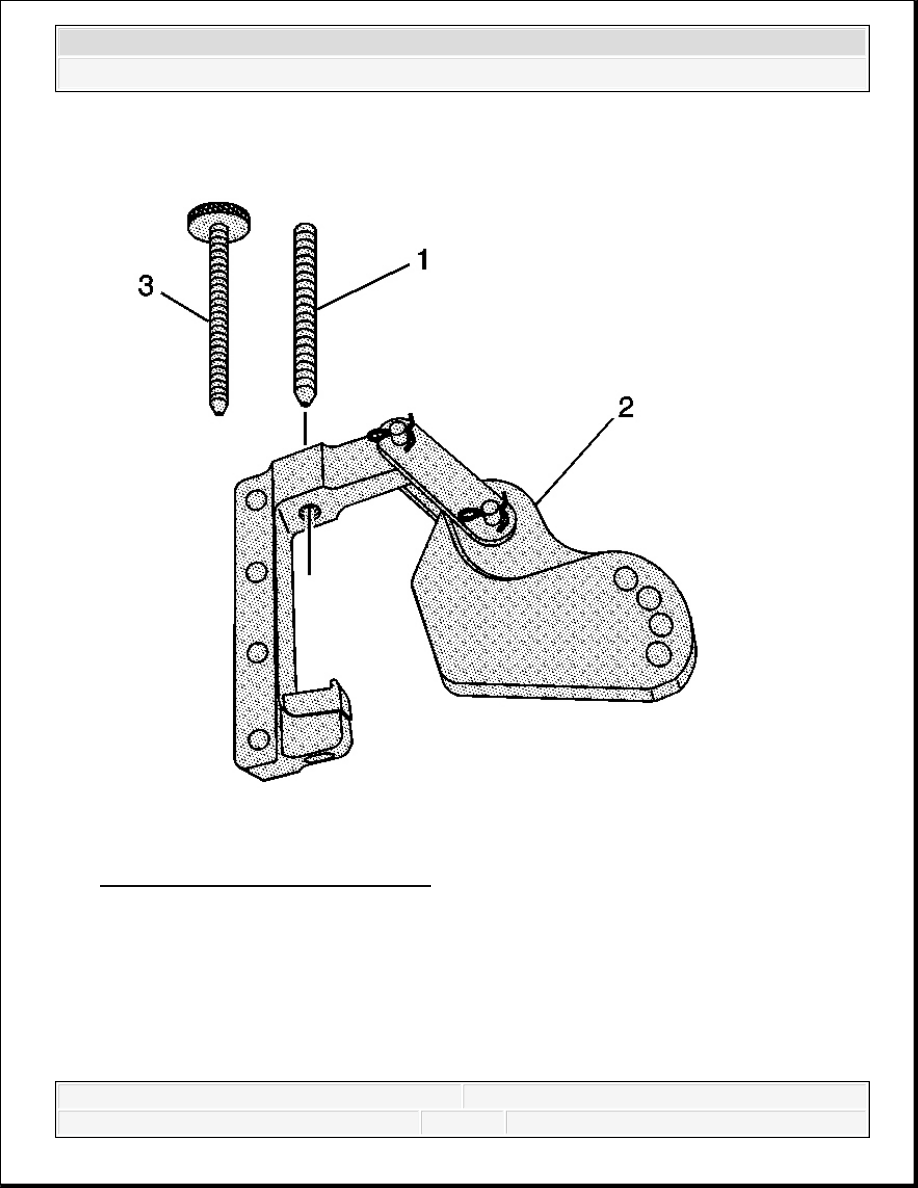

Fig. 491: Pivot Arm Assembly Screw
Courtesy of GENERAL MOTORS CORP.

6. Install the screw (1 or 3) to the pivot arm assembly (2).



2008 Chevrolet Silverado 1500

2008 ENGINE Engine Mechanical - 4.3L - Sierra & Silverado

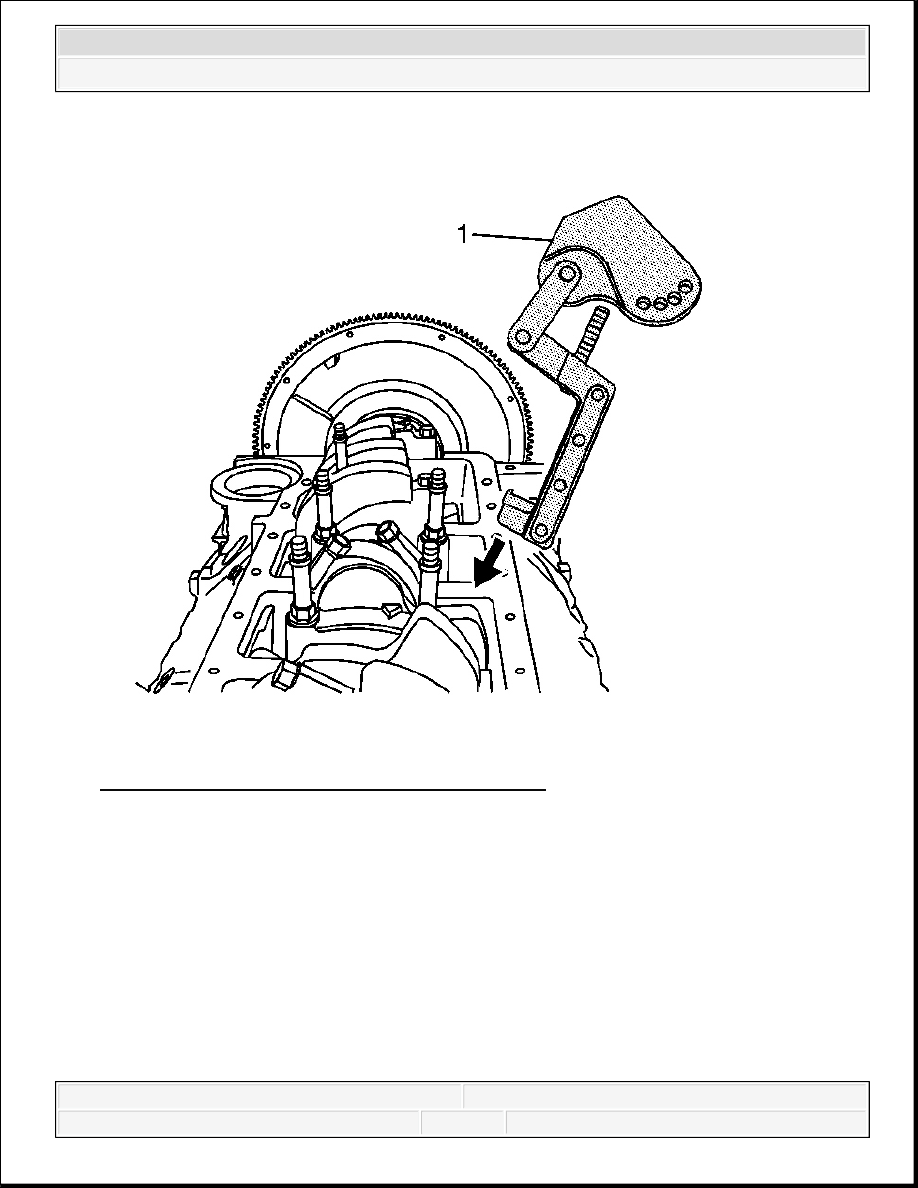

Fig. 492: Pivot Arm Assembly & Connecting Rod
Courtesy of GENERAL MOTORS CORP.

7. Install the pivot arm assembly (1) onto the connecting rod.



2008 Chevrolet Silverado 1500

2008 ENGINE Engine Mechanical - 4.3L - Sierra & Silverado

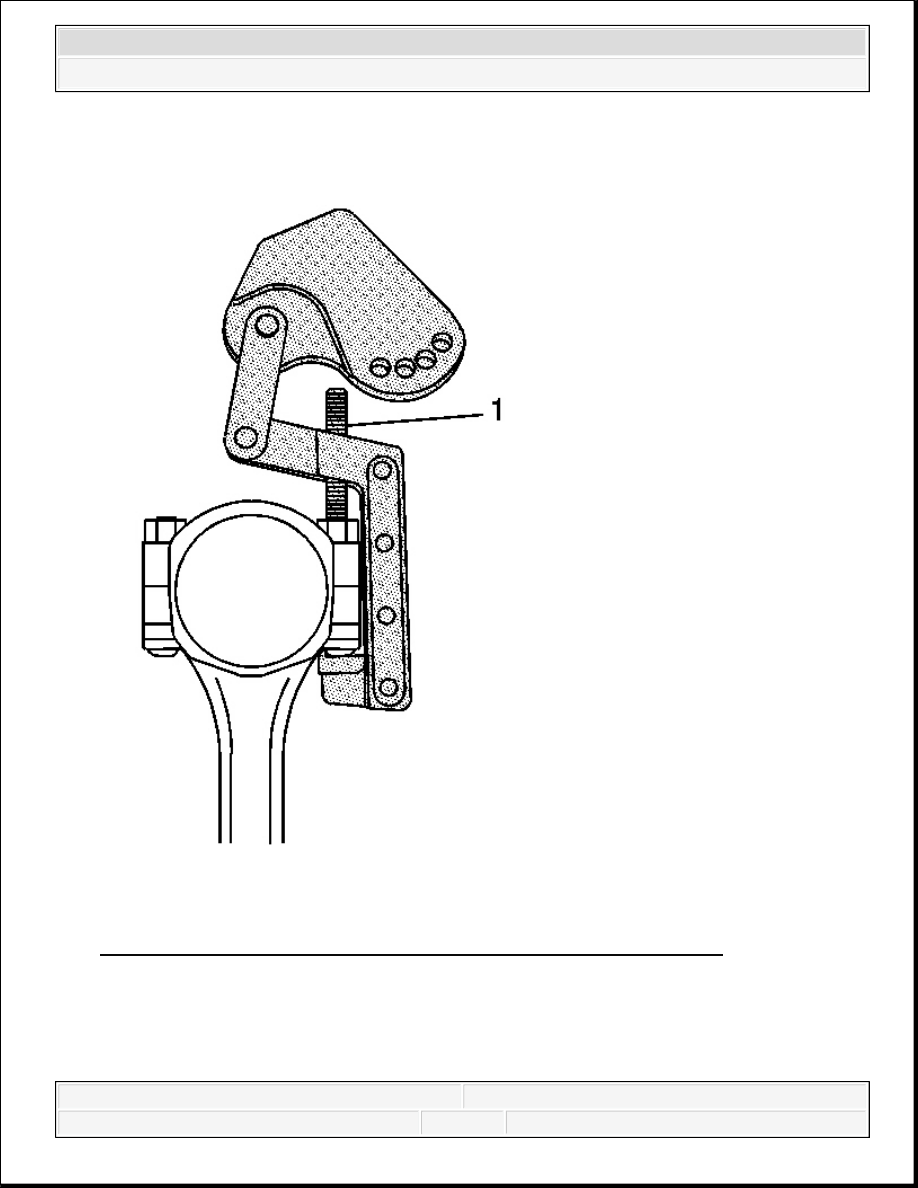

Fig. 493: Positioning Screw Onto Small End Of Connecting Rod Bolt
Courtesy of GENERAL MOTORS CORP.

8. Position the foot of the pivot arm assembly over the large end of the connecting rod bolt.

9. Position the screw (1) onto the small end of the connecting rod bolt and tighten securely.



2008 Chevrolet Silverado 1500

2008 ENGINE Engine Mechanical - 4.3L - Sierra & Silverado

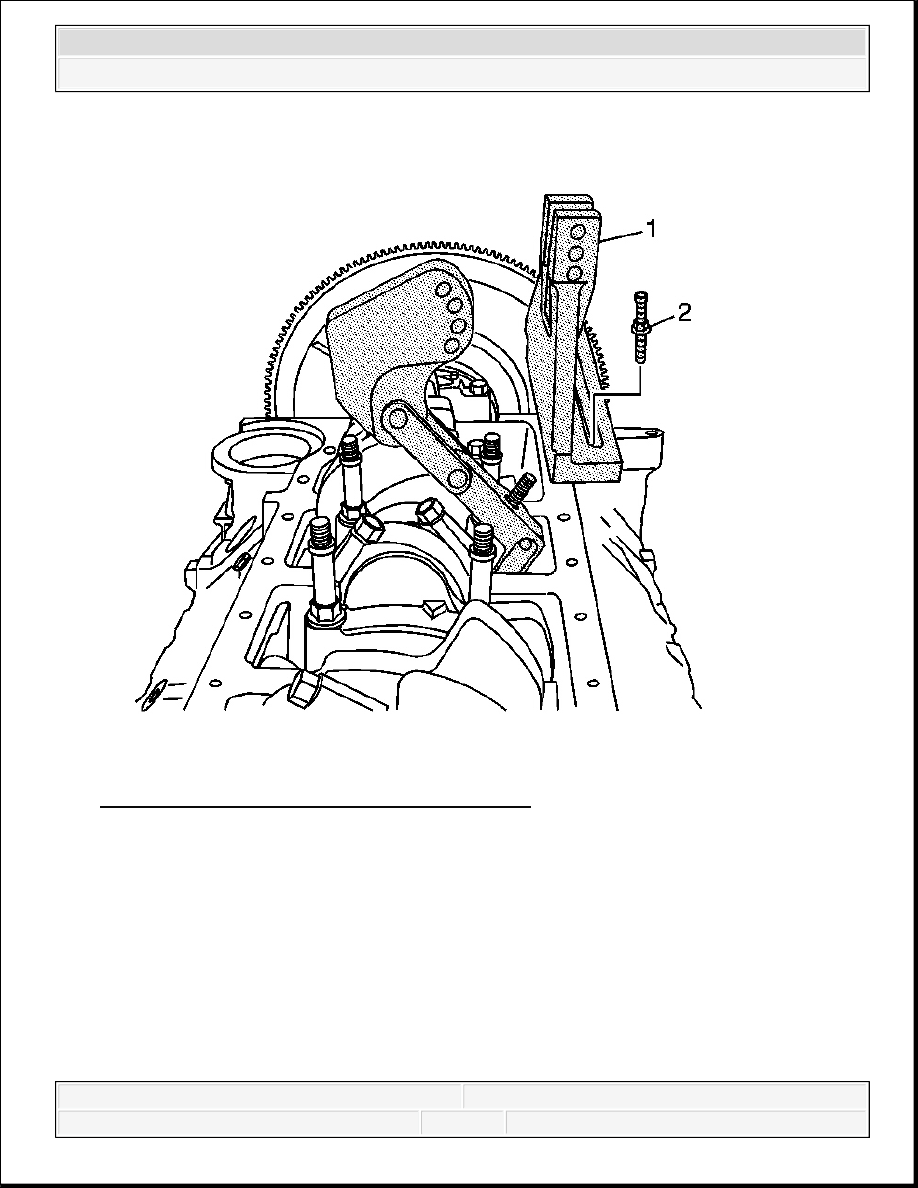

Fig. 494: Installing Base & Bolt To Oil Pan Rail
Courtesy of GENERAL MOTORS CORP.

10. Install the base (1) and bolt (2) to the oil pan rail.



2008 Chevrolet Silverado 1500

2008 ENGINE Engine Mechanical - 4.3L - Sierra & Silverado
