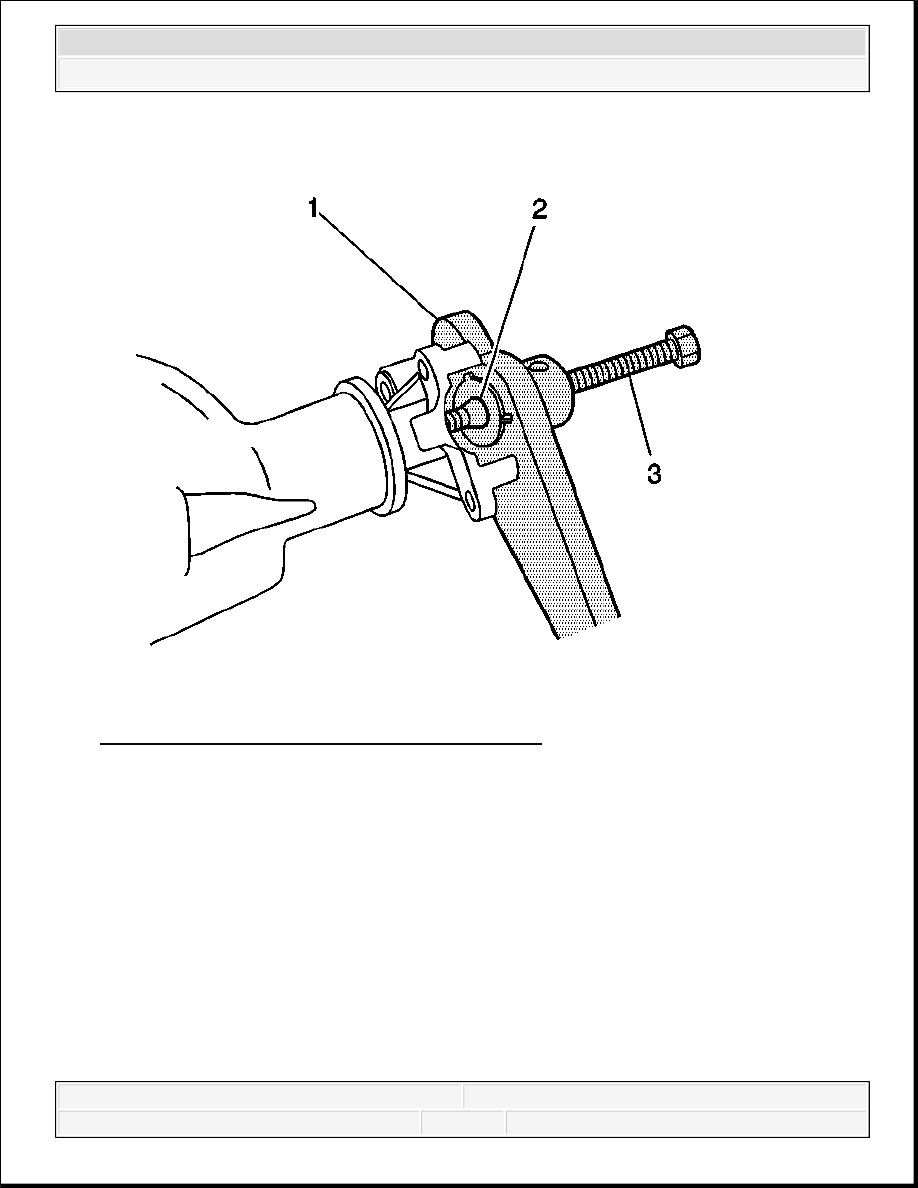

Fig. 122: Holding Pinion Yoke With Special Tool
Courtesy of GENERAL MOTORS CORP.

10. Install the J 8614-2 (2) and the J 8614-3 (3) into the J 8614-01 (1) as shown.

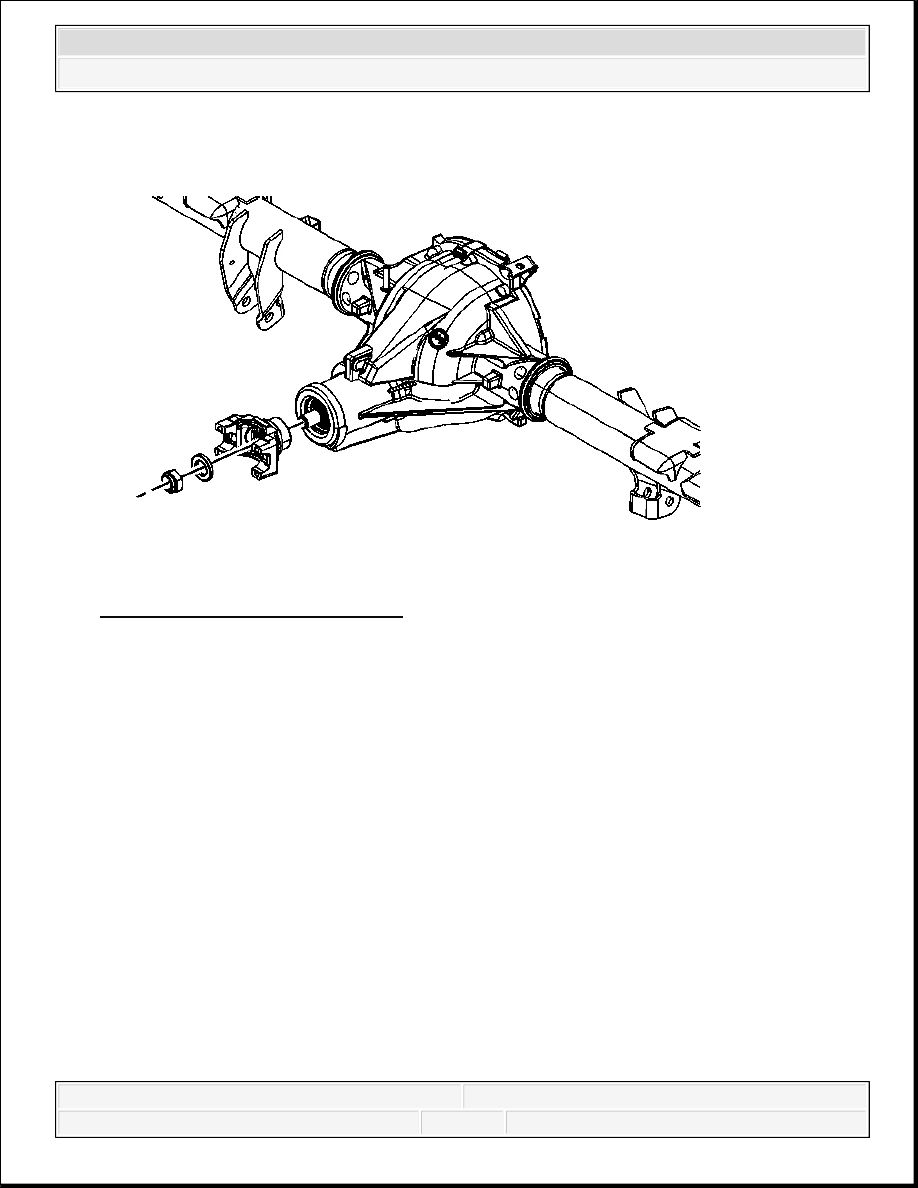

11. Remove the pinion yoke by turning the J 8614-3 (3) clockwise while holding the J 8614-01

(1).

Use a container in order to retrieve the lubricant.

2008 Chevrolet Silverado 1500

2008 Driveline/Axle Rear Drive Axle - Cab & Chassis Sierra, Cab & Chassis Silverado, Sierra & Silverado

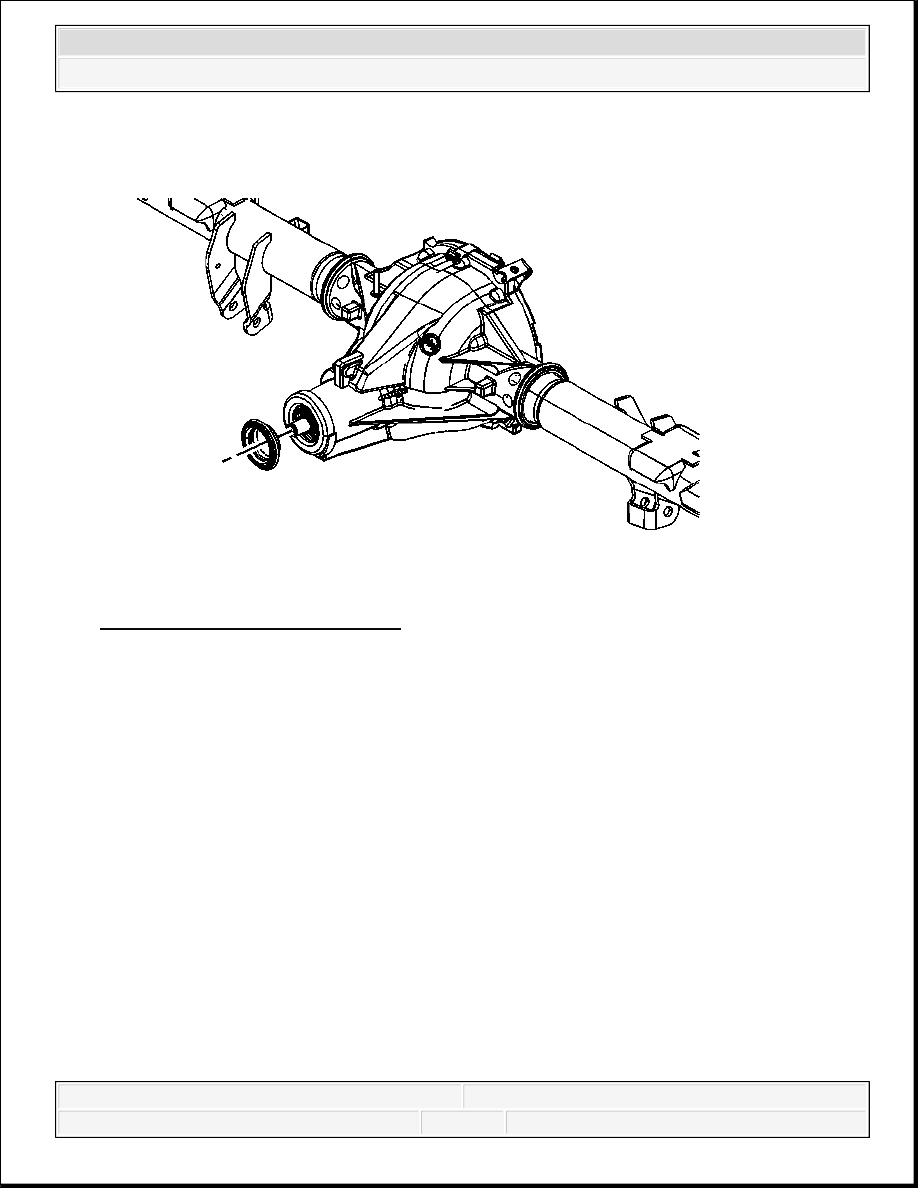

Fig. 123: View Of Pinion Oil Seal
Courtesy of GENERAL MOTORS CORP.

12. Remove the pinion oil seal. Use a suitable seal removal tool. Do not damage the housing.

Installation Procedure



2008 Chevrolet Silverado 1500

2008 Driveline/Axle Rear Drive Axle - Cab & Chassis Sierra, Cab & Chassis Silverado, Sierra & Silverado



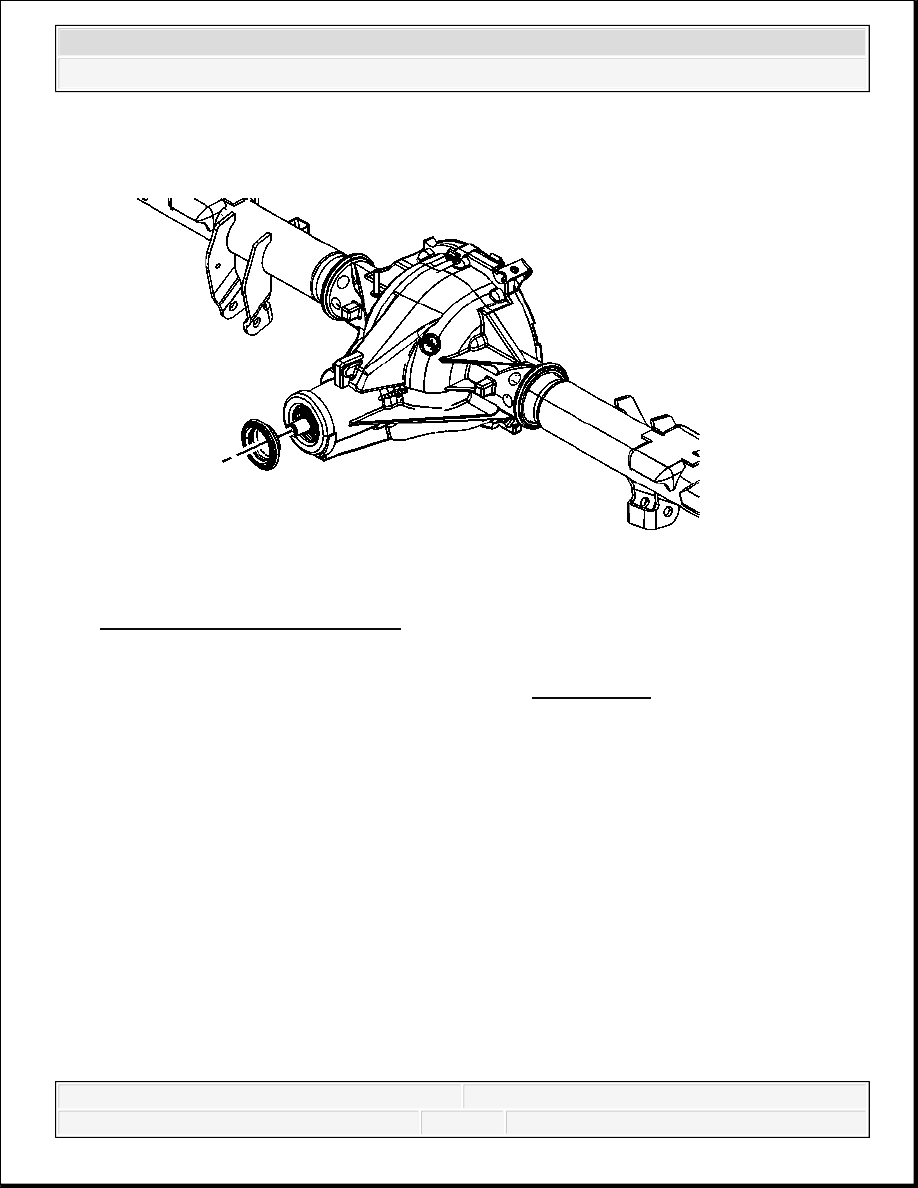

Fig. 124: View Of Pinion Oil Seal
Courtesy of GENERAL MOTORS CORP.

1. Install a new pinion oil seal using the J 22388 . See Special Tools.
