SEALERS, ADHESIVES, AND LUBRICANTS LOCKING DIFFERENTIAL THRUST BLOCK SIZES Ring Gear Bolt (8.6 Inch Axle) 120 N.m 89 lb ft Ring Gear Bolt (9.5/9.5 Inch LD Axle) 140 N.m 103 lb ft Ring Gear Bolt (10.5 Inch Axle) 165 N.m 122 lb ft Ring Gear Bolt ( 11.5 Inch Axle) 237 N.m 175 lb ft Shock Absorber Nut - Lower 95 N.m 70 lb ft Stabilizer Shaft Link Bolt 95 N.m 70 lb ft Stabilizer Shaft U-bolt Nut 32 N.m 24 lb ft U-bolt Nut 72 N.m 53 lb ft U-bolt Nut (25/35 Series) 150 N.m 110 lb ft Wheel Hub Nut (10.5/11.5 Inch Axles) 70 N.m 52 lb ft Application Type of Material GM Part Number Rear Drive Axle Lubricant SAE 75W-90 Synthetic Axle Lubricant 89021677 (Canadian P/N 89021678) or equivalent meeting GM Specification 9986115 Pinion Gear Bearing Retainer Sealant 1052942 (Canadian P/N 10953466) or equivalent Pinion Yoke Splines Sealant 12346004 (Canadian P/N 10953480) or equivalent Color Code 8.6" Axle 9.5" Axle 10.5" Axle 11.5" Axle Blue 34.290 mm (1.350") 40.488 mm (1.594") 40.488 mm (1.594") 46.055 mm (1.813") Purple 33.578 mm (1.322") 40.589 mm (1.598") 40.589 mm (1.598") 46.155 mm (1.817") White 33.680 mm (1.326") 40.691 mm (1.602") 40.691 mm (1.602") 46.255 mm (1.821") Brown 33.782 mm (1.330") 40.792 mm (1.606") 40.792 mm (1.606") 46.355 mm (1.825") Yellow 33.883 mm (1.334") 40.894 mm (1.610") 40.894 mm (1.610") 46.455 mm (1.829")
2008 Chevrolet Silverado 1500 2008 Driveline/Axle Rear Drive Axle - Cab & Chassis Sierra, Cab & Chassis Silverado, Sierra & Silverado

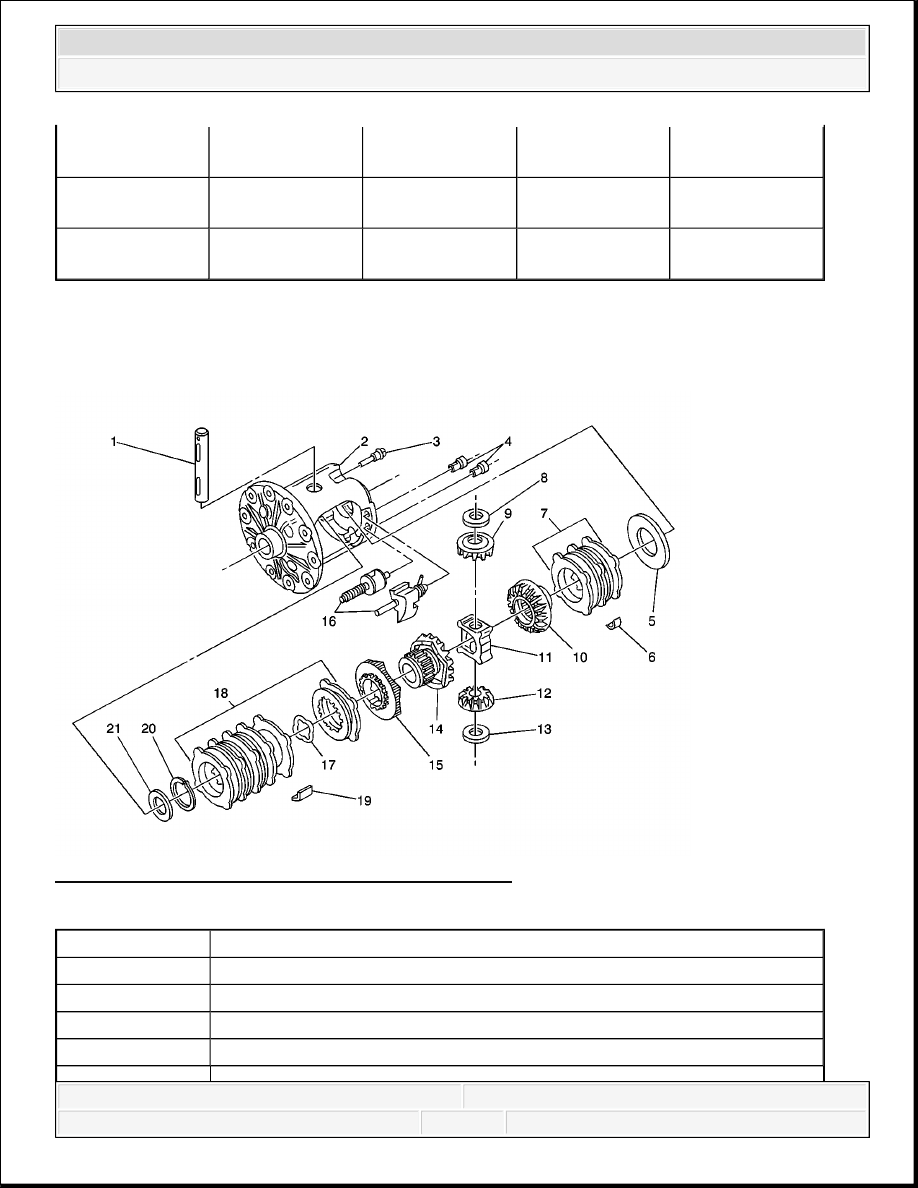

COMPONENT LOCATOR LOCKING DIFFERENTIAL DISASSEMBLED VIEWS Fig. 1: 8.6 Locking Differential Disassembled View Orange 33.985 mm (1.338") 40.996 mm (1.614") 40.996 mm (1.614") 46.555 mm (1.833") Pink 34.087 mm (1.342") 41.097 mm (1.618") 41.097 mm (1.618") 46.655 mm (1.837") Green 34.188 mm (1.346") 41.199 mm (1.622") 41.199 mm (1.622") 46.755 mm (1.841") Callout Component Name 1 Differential Pinion Gear Shaft 2 Differential Case 3 Differential Pinion Gear Shaft Lock Bolt 4 Locking Differential Lockout Bushings
2008 Chevrolet Silverado 1500 2008 Driveline/Axle Rear Drive Axle - Cab & Chassis Sierra, Cab & Chassis Silverado, Sierra & Silverado
5 Locking Differential Clutch Disc Thrust Washer 6 Locking Differential Clutch Disc Guide 7 Locking Differential Clutch Disc Set 8 Differential Pinion Gear Thrust Washer 9 Differential Pinion Gear 10 Locking Differential Side Gear 11 Locking Differential Thrust Block 12 Differential Pinion Gear 13 Differential Pinion Gear Thrust Washer 14 Locking Differential Side Gear, Cam-Faced 15 Locking Differential Cam 16 Locking Differential Governor 17 Wave Washer 18 Locking Differential Clutch Disc Set 19 Locking Differential Clutch Disc Guide 20 Locking Differential Snap Ring Retainer 21 Locking Differential Clutch Disc Thrust Washer
2008 Chevrolet Silverado 1500 2008 Driveline/Axle Rear Drive Axle - Cab & Chassis Sierra, Cab & Chassis Silverado, Sierra & Silverado

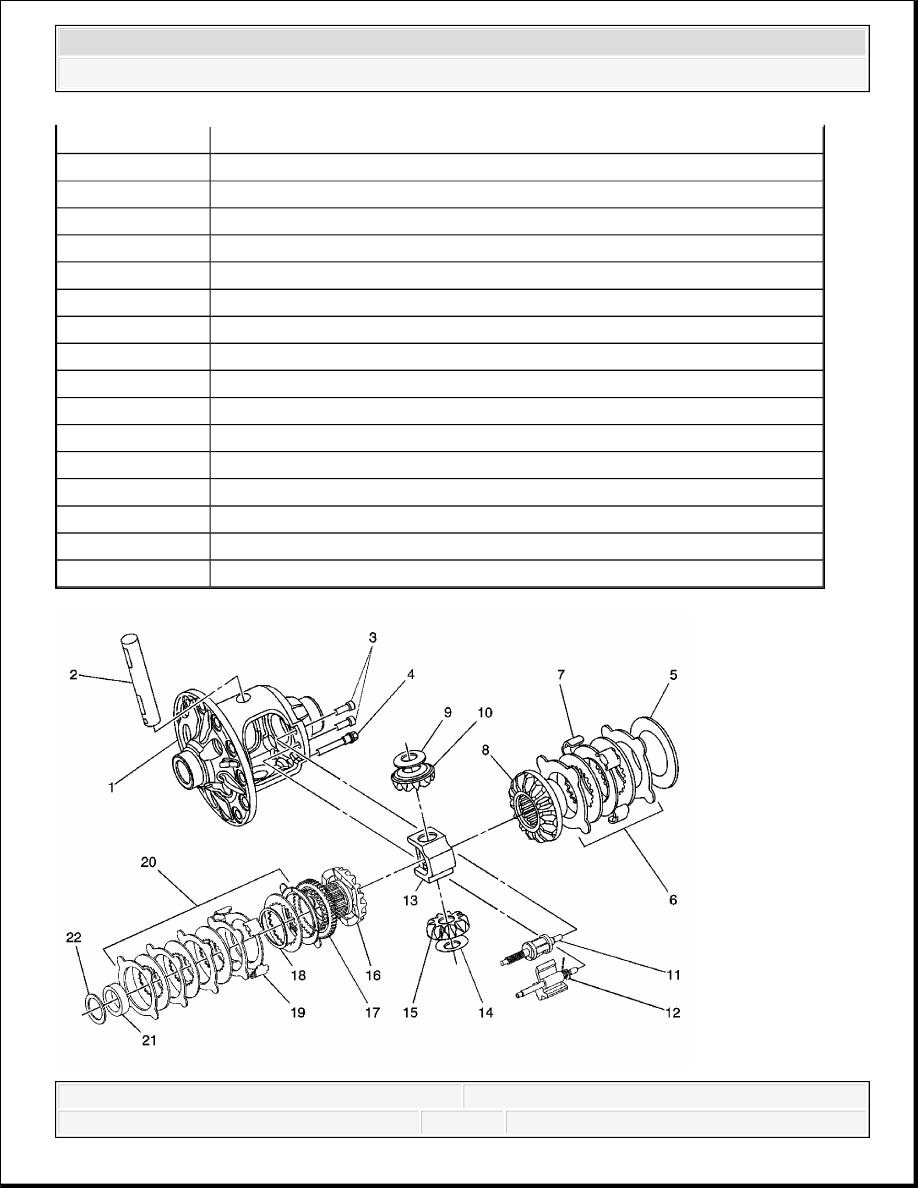

Fig. 2: 9.5 Locking Differential Disassembled View REAR AXLE DISASSEMBLED VIEWS Callout Component Name 1 Differential Case 2 Differential Pinion Gear Shaft 3 Locking Differential Lockout Bushing 4 Differential Pinion Gear Shaft Lock Bolt 5 Locking Differential Clutch Disc Thrust Washer 6 Locking Differential Clutch Disc Set 7 Locking Differential Clutch Disc Guide 8 Locking Differential Side Gear 9 Differential Pinion Gear Thrust Washer 10 Differential Pinion Gear 11 Locking Differential Governor 12 Locking Differential Latching Bracket 13 Locking Differential Thrust Block 14 Differential Pinion Gear Thrust Washer 15 Differential Pinion Gear 16 Locking Differential Side Gear, Cam-Faced 17 Locking Differential Cam 18 Wave Washer 19 Locking Differential Clutch Disc Guide 20 Locking Differential Clutch Disc Set 21 Locking Differential Side Gear Thrust Sleeve 22 Differential Side Gear Shim
2008 Chevrolet Silverado 1500 2008 Driveline/Axle Rear Drive Axle - Cab & Chassis Sierra, Cab & Chassis Silverado, Sierra & Silverado
