Chevrolet Silverado / GMC Sierra. Manual - part 1151





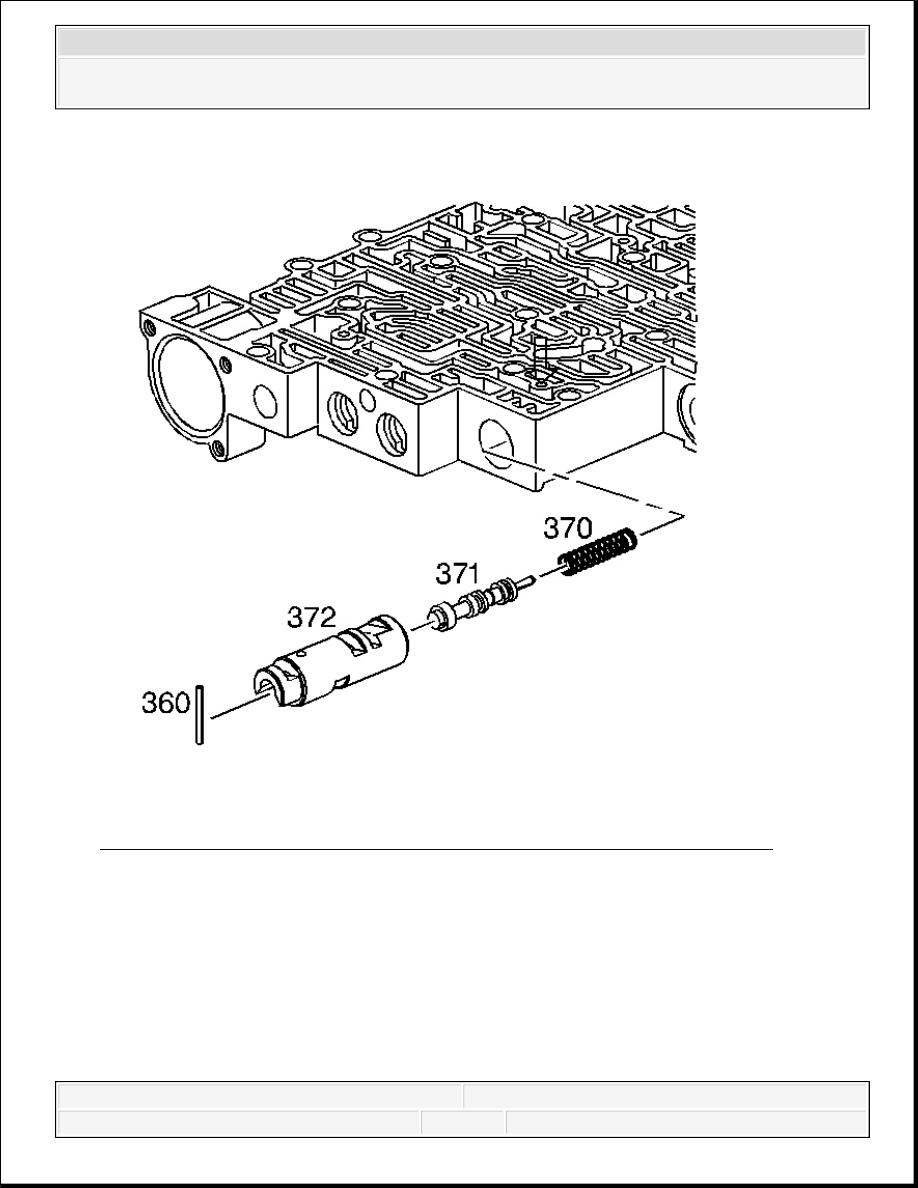

Fig. 468: View Of 1-2 Accumulator Valve & 1-2 Accumulator Valve Sleeve
Courtesy of GENERAL MOTORS CORP.

11. Remove the coiled spring pin (360).

12. Remove the 1-2 accumulator valve sleeve (372).

13. Remove the 1-2 accumulator valve (371) and the 1-2 accumulator valve spring (370).



2008 Chevrolet Silverado 1500

2008 TRANSMISSION Automatic Transmission - 4L60-E/4L65-E/4L70-E - Cab & Chassis Sierra, Cab & Chassis

Silverado, Sierra & Silverado



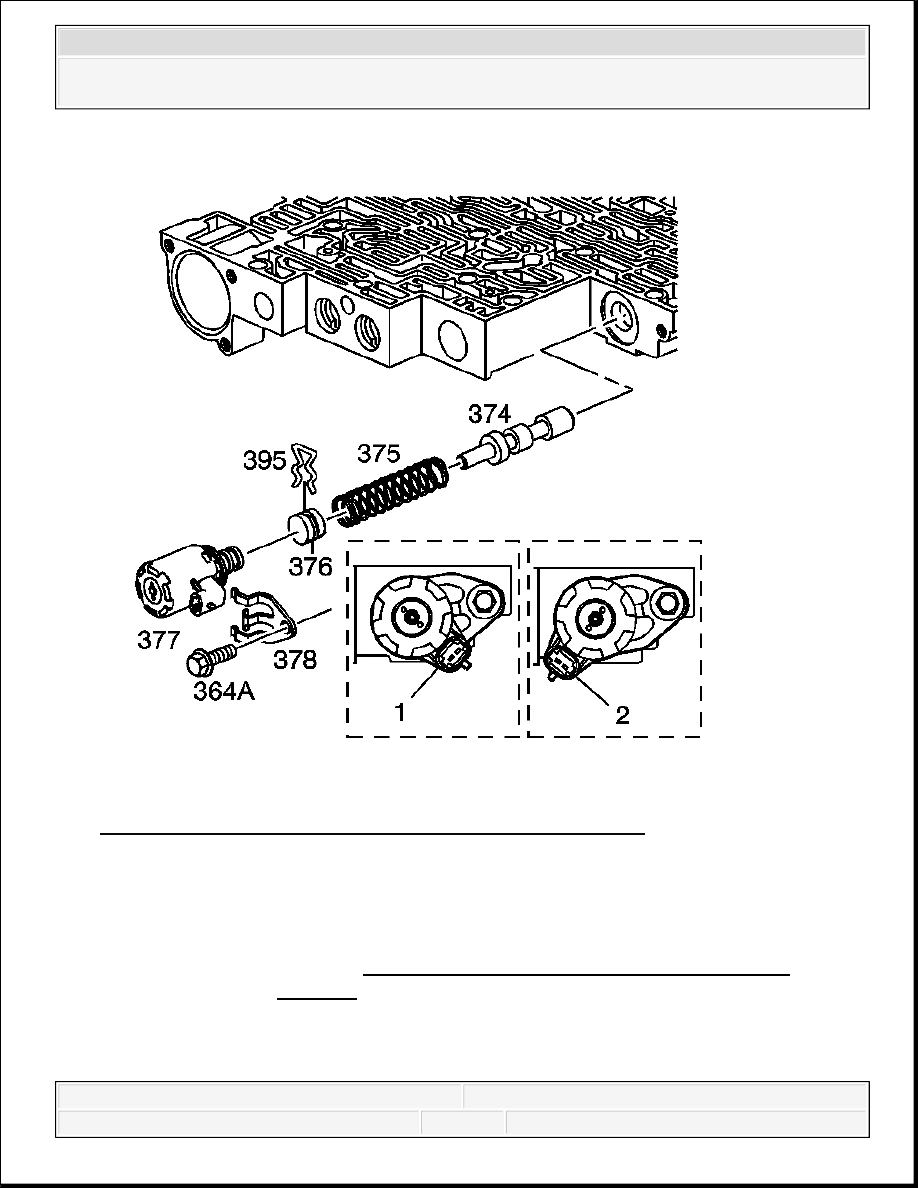

Fig. 469: View Of Pressure Control Solenoid & Components
Courtesy of GENERAL MOTORS CORP.

14. Remove the solenoid retainer bolt (364A) and the solenoid retainer (378). Remove the

pressure control solenoid (377), note orientation upon removal.

15. Compress the actuator feed limit valve spring (375).

16. Remove the bore plug retainer (395) and release the spring slowly.

CAUTION: Refer to Valve Springs Can Be Tightly Compressed

Caution .



2008 Chevrolet Silverado 1500

2008 TRANSMISSION Automatic Transmission - 4L60-E/4L65-E/4L70-E - Cab & Chassis Sierra, Cab & Chassis

Silverado, Sierra & Silverado



17. Remove the bore plug (376).

18. Remove the actuator feed limit valve spring (375) and the actuator feed limit valve (374).

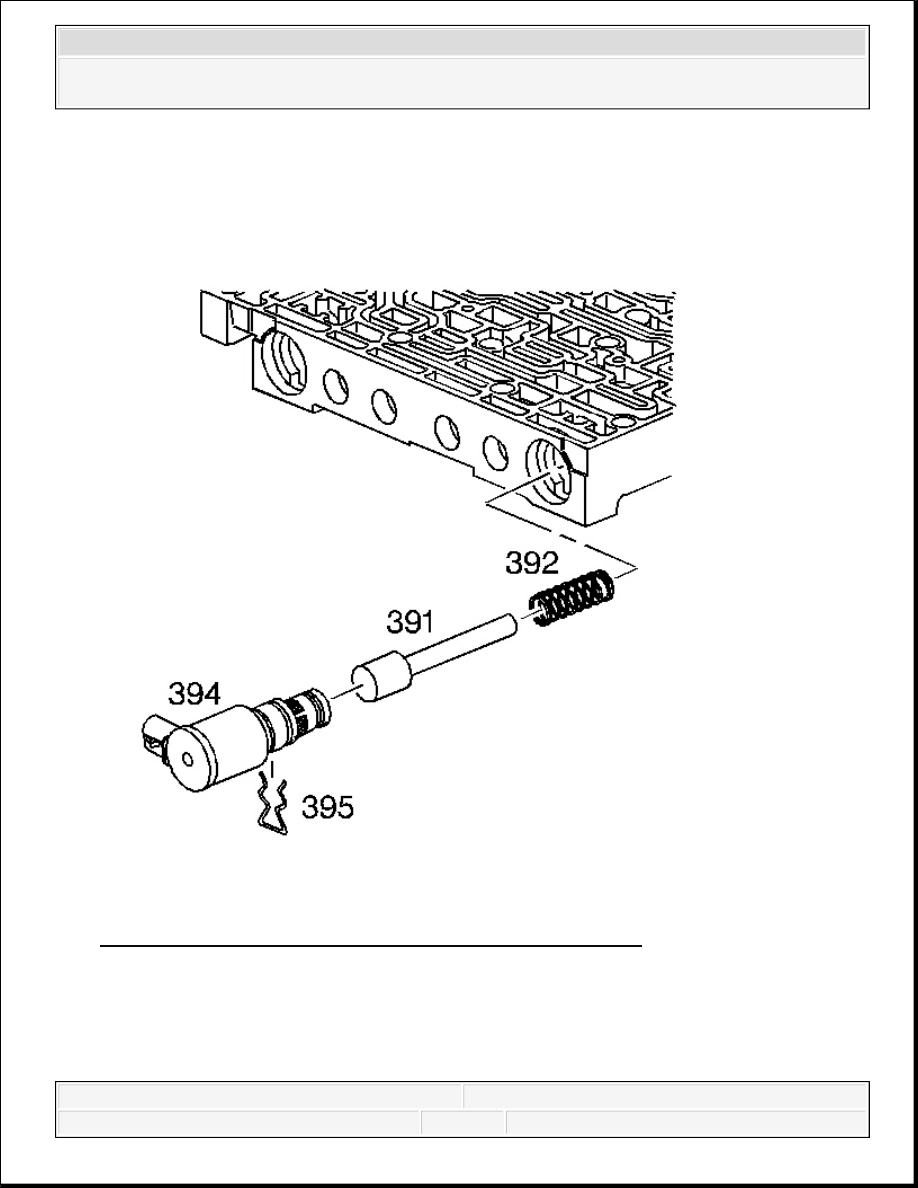

Fig. 470: View Of 3-2 Control Solenoid & 3-2 Control Valve
Courtesy of GENERAL MOTORS CORP.

19. Remove the solenoid retainer (395) and the 3-2 control solenoid (394).

20. Remove the 3-2 control valve (391) and the 3-2 control valve spring (392).



2008 Chevrolet Silverado 1500

2008 TRANSMISSION Automatic Transmission - 4L60-E/4L65-E/4L70-E - Cab & Chassis Sierra, Cab & Chassis

Silverado, Sierra & Silverado



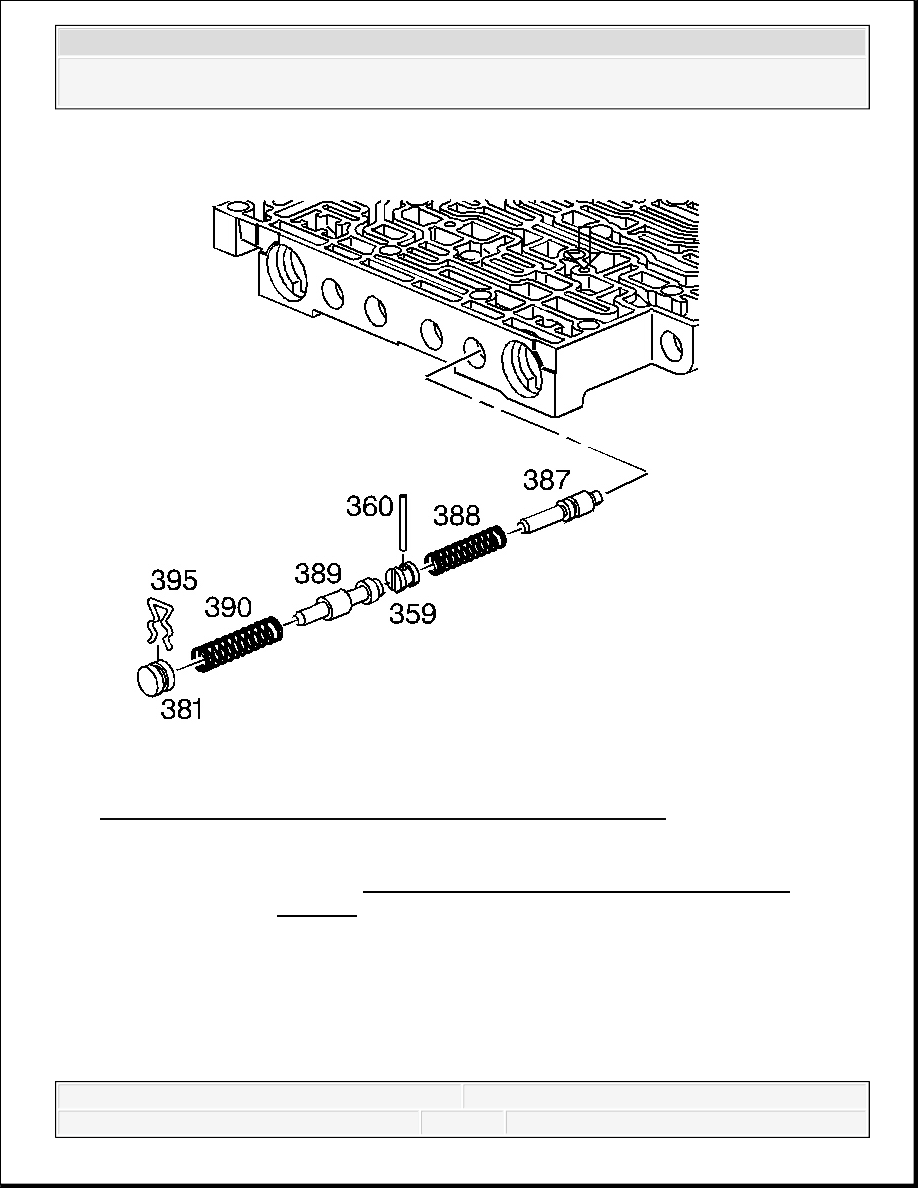

Fig. 471: View Of Reverse Abuse Valve & 3-2 Downshift Valve
Courtesy of GENERAL MOTORS CORP.

21. Remove the bore plug retainer (395) and the bore plug (381).

22. Remove the 3-2 downshift valve spring (390) and the 3-2 downshift valve (389).

23. Remove the coiled spring pin (360) and the bore plug (359).

24. Remove the reverse abuse valve spring (388) and the reverse abuse valve (387).

CAUTION: Refer to Valve Springs Can Be Tightly Compressed

Caution .



2008 Chevrolet Silverado 1500

2008 TRANSMISSION Automatic Transmission - 4L60-E/4L65-E/4L70-E - Cab & Chassis Sierra, Cab & Chassis

Silverado, Sierra & Silverado
