5. Install the low and reverse support retainer ring (676) into the case.

REACTION SUN GEAR INSTALLATION

Tools Required

J 34196-B Transmission Bushing Service Set. See Special Tools.

J 8092 Driver Handle

Installation

retainer spring. This will allow the retainer ring to fully seat
in all of the transmission case lugs. If the retainer ring lays
up against the retainer spring, the retainer ring will not fully
seat. Possible damage to the transmission case lugs can
occur if the low and reverse clutch support retainer ring is
not fully seated in the transmission case lug.

IMPORTANT: Do not remove the retaining ring (671), except to replace it.

2008 Chevrolet Silverado 1500

2008 TRANSMISSION Automatic Transmission - 4L60-E/4L65-E/4L70-E - Cab & Chassis Sierra, Cab & Chassis

Silverado, Sierra & Silverado

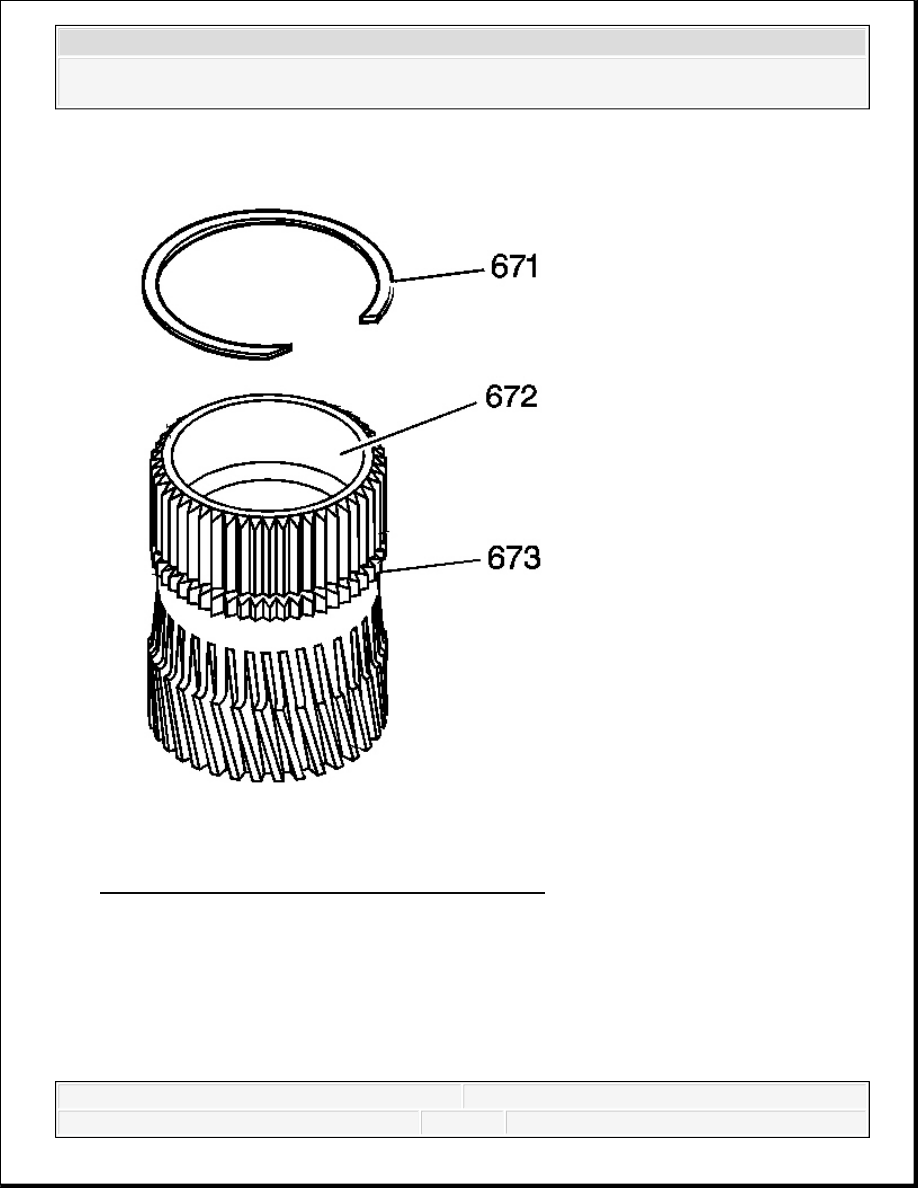

Fig. 332: Inspection Areas On Reaction Sun Gear
Courtesy of GENERAL MOTORS CORP.

1. Inspect the reaction sun gear (673) for the following defects:

Nicks

Scores

Damaged spline or teeth

A worn bushing (672)



2008 Chevrolet Silverado 1500

2008 TRANSMISSION Automatic Transmission - 4L60-E/4L65-E/4L70-E - Cab & Chassis Sierra, Cab & Chassis

Silverado, Sierra & Silverado



A loose or weak retaining ring (671)

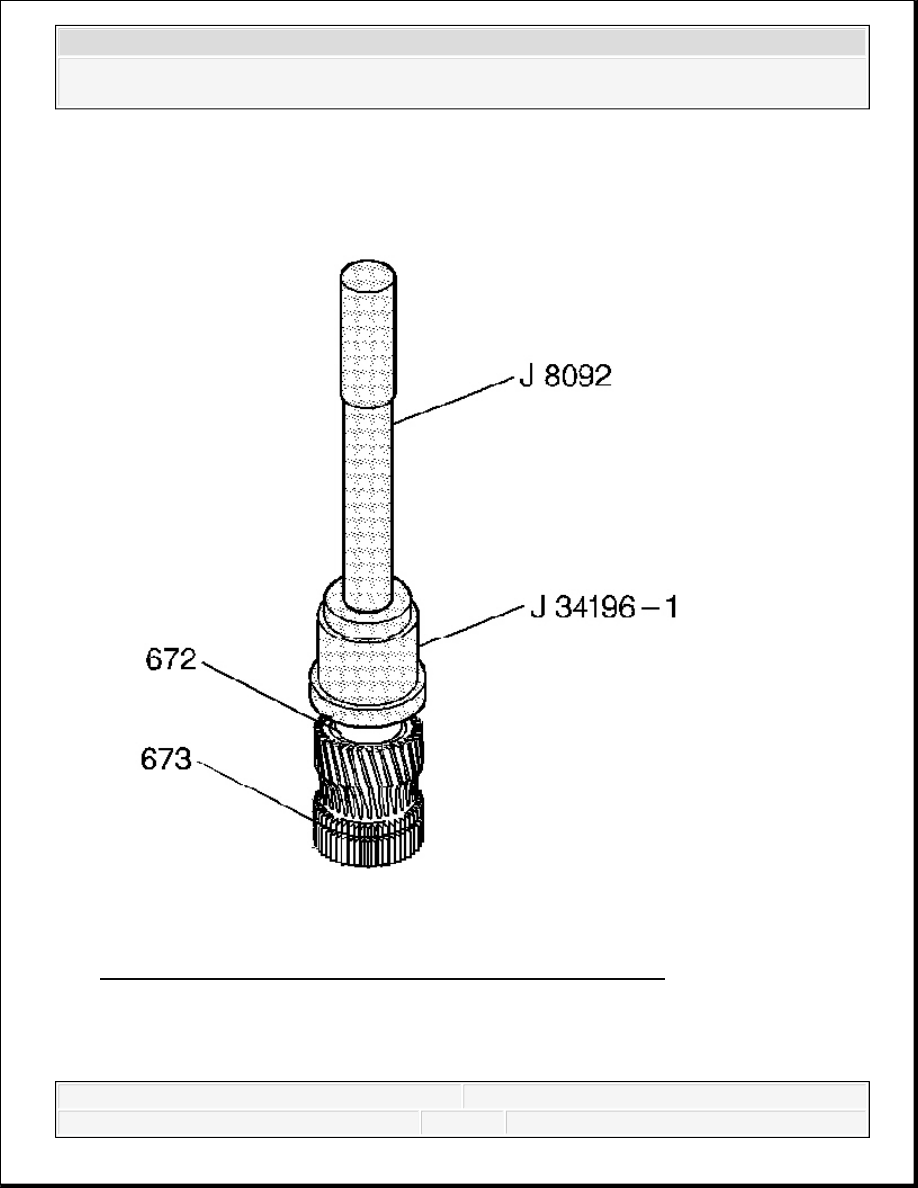

Fig. 333: View Of Reaction Sun Bushing & Reaction Sun Gear
Courtesy of GENERAL MOTORS CORP.

2. If the reaction sun gear bushing (672) needs replacement, use J 34196-1 which is part of kit

J 34196-B with J 8092 to remove the reaction sun bushing (672) from the reaction sun gear



2008 Chevrolet Silverado 1500

2008 TRANSMISSION Automatic Transmission - 4L60-E/4L65-E/4L70-E - Cab & Chassis Sierra, Cab & Chassis

Silverado, Sierra & Silverado



(673).

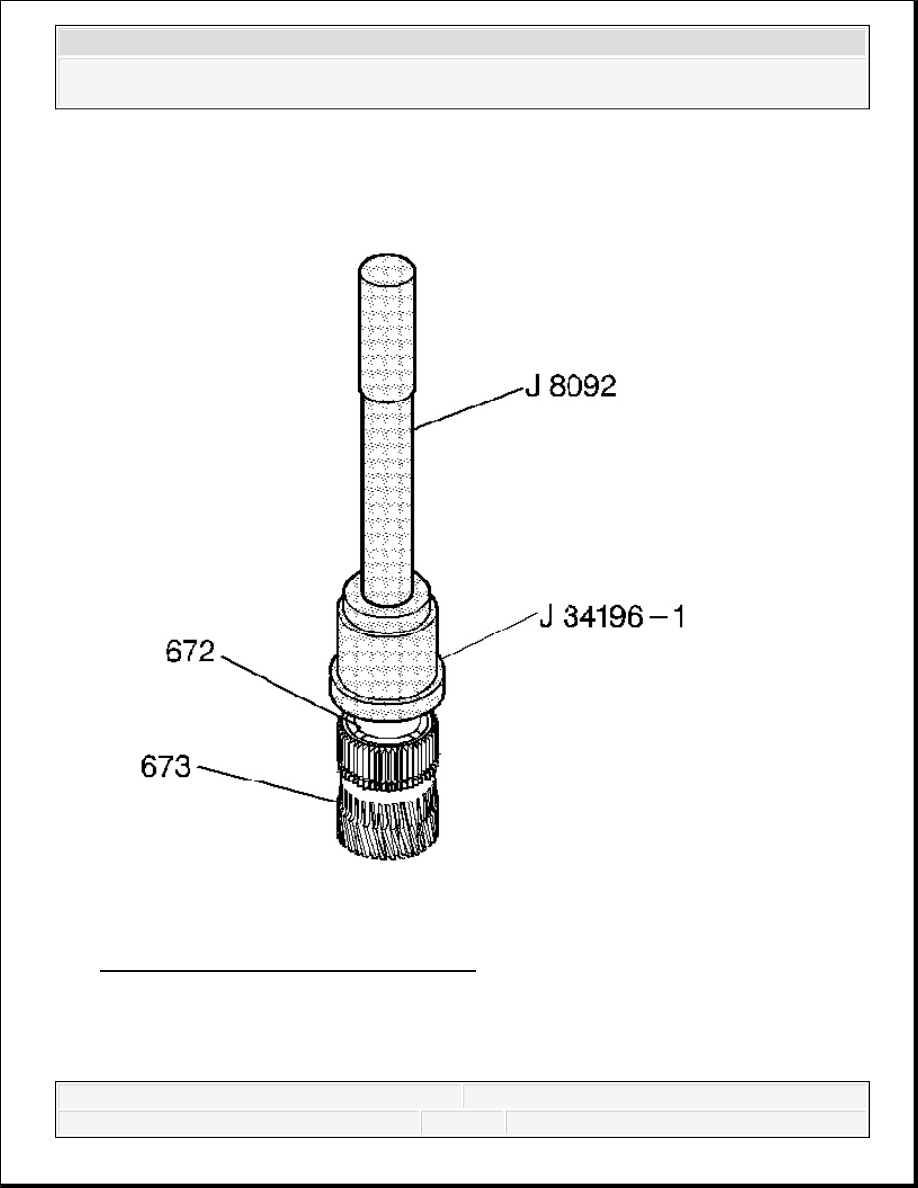

Fig. 334: Installing Reaction Sun Bushing
Courtesy of GENERAL MOTORS CORP.

3. Using J 34196-1 which is part of kit J 34196-B with J 8092 , install a new reaction sun

bushing (672) into the reaction sun gear (673).



2008 Chevrolet Silverado 1500

2008 TRANSMISSION Automatic Transmission - 4L60-E/4L65-E/4L70-E - Cab & Chassis Sierra, Cab & Chassis

Silverado, Sierra & Silverado
