Chery IndiS AMT (S18D AMT). Руководство по эксплуатации (2012 год) - часть 1





СОДЕРЖАНИЕ

ГЛАВА

















СТРАНИЦА

1

Введение ............................................................................................................................... 3

2

Системы безопасности и их функционирование ........................................................................... 7

3

Приборы и органы управления ..................................................................................................29

4

Подготовка к началу движения .................................................................................................75

5

Вождение автомобиля ............................................................................................................85

6

Техническое обслуживание .................................................................................................... 111

7

В случае неисправности ........................................................................................................ 121

8

Технические данные ............................................................................................................. 141

9

График технического обслуживания ........................................................................................ 151

10

Помощь клиенту................................................................................................................... 155

11

Алфавитный указатель .......................................................................................................... 158



   3

СОДЕРЖАНИЕ  ГЛАВЫ

Введение 4



X

Данное Руководство



X

по эксплуатации

4

Содержание 4



Z

Предупреждения



Z

и предостережения

4

Алфавитный указатель

4



Z

ВВЕДЕНИЕ

Символы, используемые



X

на автомобиле

4

Особенности автомобиля

6



X

Заказное оборудование

6



Z

Проверка новых автомобилей

6



X

4   Введение

Введение, Данное Руководство по эксплуатации, Символы, используемые на автомобиле

Введение

Поздравления с выбором вашего нового
автомобиля Chery! Для правильной эксплу-
атации и обслуживания вашего автомобиля
и понимания его особенностей и органов
управления, пожалуйста, внимательно про-
читайте это Руководство.

Данное Руководство содержит важные
инструкции и советы по управлению и пе-
риодическому обслуживанию автомобиля.
Отличное знание функционирования авто-
мобиля гарантирует высокую безопасность
и экономичность при его эксплуатации.

Регулярное техническое обслуживание
обеспечит наилучшую работу вашего авто-
мобиля. Настоятельно рекомендуется об-
служивать ваш автомобиль через указанные
интервалы с использованием разрешенных
запасных частей Chery уполномоченными
дилерами Chery. Любое повреждение, вы-
званное невыполнением рекомендуемой
операции или обслуживания, не может
быть покрыто в соответствии с гарантий-
ными обязательствами Chery Automobile
Co., Ltd

Данное Руководство
по эксплуатации

Содержание

Обратитесь к разделу Содержание, чтобы
получить необходимые вам сведения.

Предупреждения и предостережения

Данное Руководство содержит сведения по
эксплуатации и техническому обслужива-
нию автомобиля. Пожалуйста, соблюдайте
все указанные предупреждения и предо-
стережения. В противном случае ваш авто-
мобиль может быть поврежден или может
возникнуть опасность получения травм.

Также в данном Руководстве вы
увидите символ в виде перечер-
кнутого круга. Это символ опас-

ности означает “Не делайте”, “Не делайте
так” или “Не позволяйте этому произойти”.

Алфавитный указатель

Алфавитный указатель этого Руководства
содержит подробный и полный перечень
для всех компонентов автомобиля.

Символы, используемые
на автомобиле

Пожалуйста, обращайтесь к таблице сим-
волов, приведенной на следующей страни-
це, для описания символов, используемых
во всем Руководстве, и некоторых симво-
лов, появляющихся в вашем автомобиле.



Введение   5

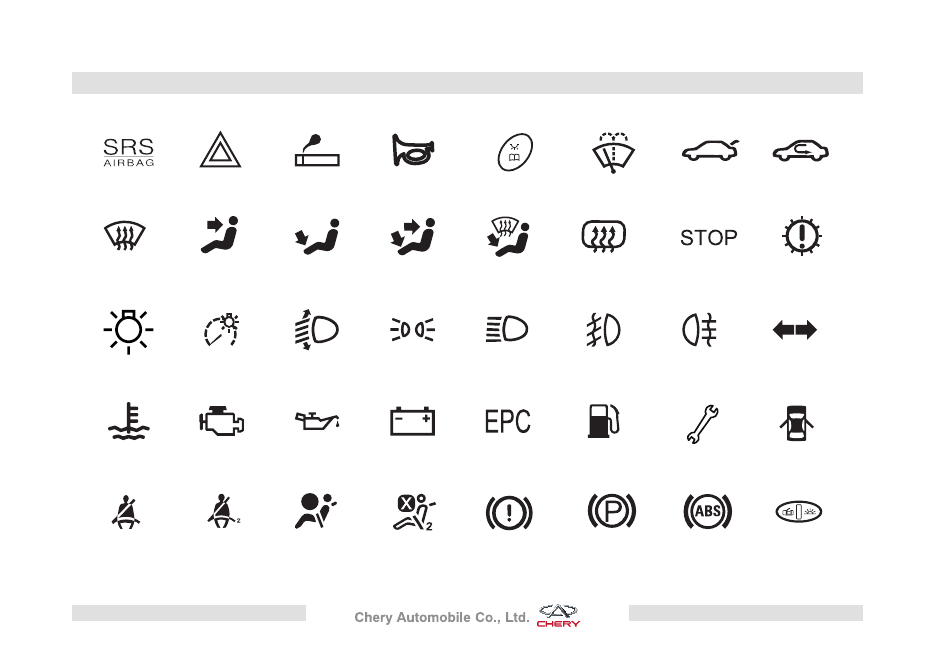

Символы, используемые на автомобиле

Месторасполо-
жение подушек
безопасности

Сигнализатор включе-
ния аварийной световой
сигнализации

Прикуриватель

Звуковой сигнал

Плафон местного
освещения

Очиститель и
омыватель ветро-
вого стекла

Открывание багаж-
ника

Режим рециркуляции
воздуха

Обдув ветрового
стекла

Подача воздуха через
верхние вентиляцион-
ные отверстия

Подача воз-
духа через нижние
вентиляционные
отверстия

Подача воздуха через
верхние и нижние вен-
тиляционные отверстия

Подача воздуха через

нижние вентиляцион-

ные отверстия и обдув

ветрового стекла

Индикатор
обогревателя
заднего стекла

Индикатор STOP

Сигнализатор неис-
правности коробки
передач AMT

Переключатель
света фар

Регулятор яркости под-
светки панели приборов

Регулятор угла на-
клона света фар

Индикатор включения
габаритных фонарей

Индикатор включения
дальнего света фар

Индикатор вклю-
чения противоту-
манных фар

Индикатор вклю-
чения заднего
противотуманного
фонаря

Индикатор вклю-
чения указателей
поворота

Сигнализатор
перегрева охлаж-
дающей жидкости
двигателя

Сигнализатор неис-
правности систем
двигателя

Сигнализатор
низкого давления
моторного масла

Сигнализатор неис-
правности системы
зарядки

Индикатор дроссельной
заслонки с электронным
приводом

Сигнализатор
низкого уровня
топлива

Указатель необходи-
мости проведения
технического обслу-
живания

Сигнализатор
незакрытой двери

Сигнализатор не
пристегнутого
ремня безопас-
ности

Сигнализатор не
пристегнутого ремня
безопасности передне-
го пассажира

Сигнализатор
неисправности
системы подушек
безопасности

Сигнализатор от-
ключения подушки
безопасности перед-
него пассажира

Сигнализатор неис-
правности тормозной
системы

Индикатор
включения
стояночного
тормоза

Сигнализатор
неисправности
антиблокировочной
системы

Выключатель вну-
треннего освещения

Здесь приведены некоторые примеры символов, которые вы можете обнаружить на своем автомобиле:

6   Введение

Особенности автомобиля, проверка нового автомобиля

Особенности автомобиля

Данное Руководство содержит текущие све-
дения об автомобиле Chery S18D. Матери-
алы, содержащиеся в данном Руководстве,
отражают самую последнюю информацию,
поступившую к моменту сдачи Руководства
в печать. Поэтому, в зависимости от обо-
рудования или особенностей, характерных
для вашего автомобиля, некоторые опи-
сания и иллюстрации могут отличаться от
оборудования, установленного на вашем
автомобиле.

Заказное оборудование

В данном Руководстве этот символ
указывает на особенность конструк-

ции автомобиля, которая является заказной
для некоторых вариантов его исполнения.

Проверка новых автомобилей

Прежде чем выставлять на продажу любой
автомобиль Chery, уполномоченный дилер
Chery должен провести проверку автомо-
биля в соответствии с руководящими до-
кументами Chery Automobile Co., Ltd.

СОДЕРЖАНИЕ



   7

Системы безопасности и их функционирование

Важные меры безопасности

8



X

Правильное использование



Z

ремней безопасности

8

Опасность со стороны надувных



Z

подушек безопасности

8

Не садитесь за руль в состоянии



Z

алкогольного опьянения

8

Соблюдение ограничений



Z

скорости движения

8

Сигнализатор не пристегнутого



Z

ремня безопасности

8

Инструкции по использованию



X

ремней безопасности

9

Важность использования ремней



Z

безопасности 9

Компоненты системы ремней



Z

безопасности 10

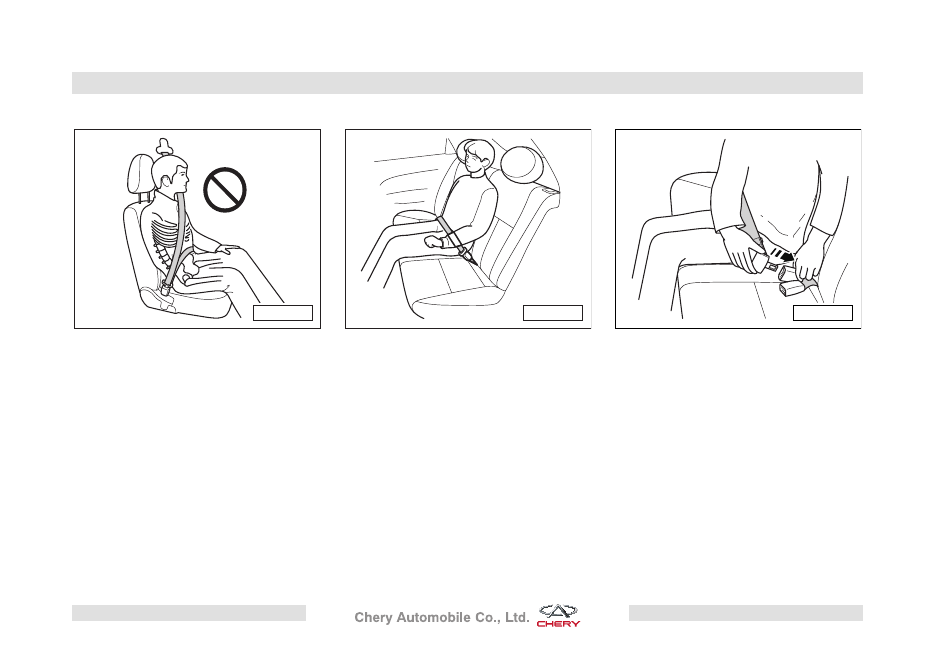

Трехточечные ремни безопасности  10



Z

Двухточечные ремни безопасности  11



Z

Уход за ремнями безопасности

12



Z

Инструкции по использованию



X

подушек безопасности

12

Компоненты системы подушек



Z

безопасности 13

Принцип работы подушек



Z

безопасности

13

Условия для включения



Z

сигнализатора неисправности
подушек безопасности

14

Поверка подушек безопасности

14



Z

Сведения о подушках



Z

безопасности 14

Средства защиты водителя



X

и пассажира

15

Полностью закрывайте двери

15



Z

Занимайте правильное положение



Z

на сиденьях

15

Регулировка положения передних



Z

сидений 16

Регулировка угла наклона спинки



Z

переднего сиденья

16

Регулировка подголовников

17



Z

Правильное использование



Z

ремней безопасности

18

Совет беременным женщинам

19



Z

Регулировка угла наклона



Z

рулевого колеса

19

Безопасность детей

20



X

Выбор детских удерживающих



Z

систем

20

Размещение детской



Z

удерживающей системы

21

Установка детской удерживающей



Z

системы 21

Безопасность детей

22



Z

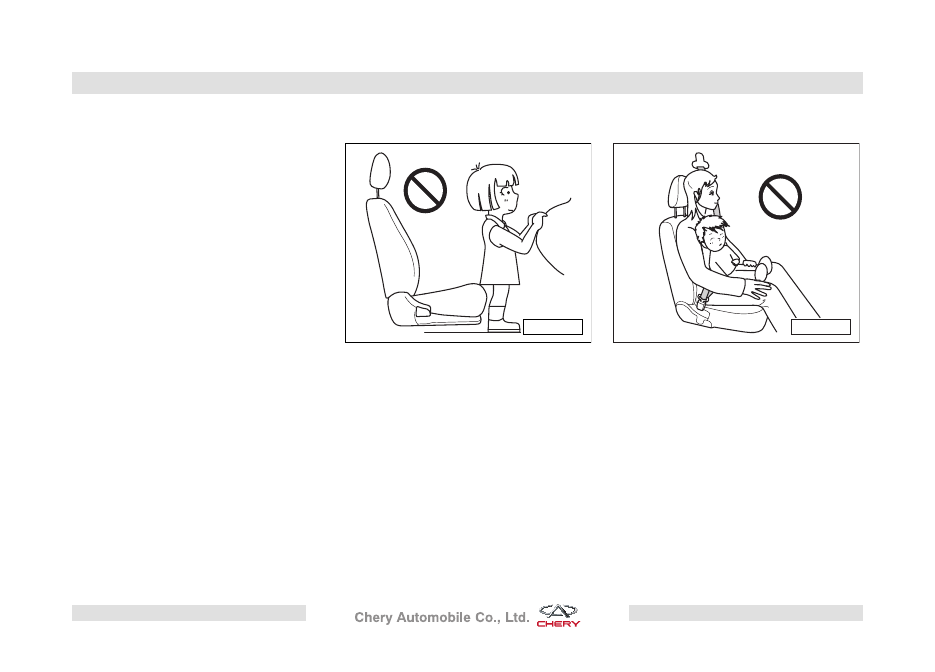

Замечания по поводу



Z

безопасности детей

 24

Проверка безопасности

25



Z

Отработавшие газы

25



Z

Проверка безопасности салона



X

автомобиля 25

Проверка безопасности



Z

автомобиля 26

Осветительные приборы

26



Z

Тормозные механизмы

26



Z

Утечки рабочих жидкостей

26



Z

Наклейки с указаниями



Z

по безопасности

27

8   Системы безопасности

Важные меры безопасности

Важные меры безопасности

В данной главе приведены инструкции по
управлению автомобилем, меры безопас-
ности и другая важная информация. В
данном Руководстве также приведена ин-
формация и советы по безопасному управ-
лению автомобилем. Ниже приведен ряд
важных мер по безопасности:

Правильное использование ремней
безопасности

Ремни безопасности являются наиболее
важным средством безопасности в авто-
мобиле, которые обеспечивают защиту
находящихся в нем пассажиров в случае
дорожно-транспортного происшествия или
экстренного торможения. Хотя защиту пас-
сажиров обеспечивают также подушки без-
опасности, но они надуваются только при
средних или тяжелых фронтальных столкно-
вениях. Поэтому совершенно необходимо,
чтобы пассажиры, находящиеся внутри ав-
томобиля, были обязательно пристегнуты
ремнями безопасности.

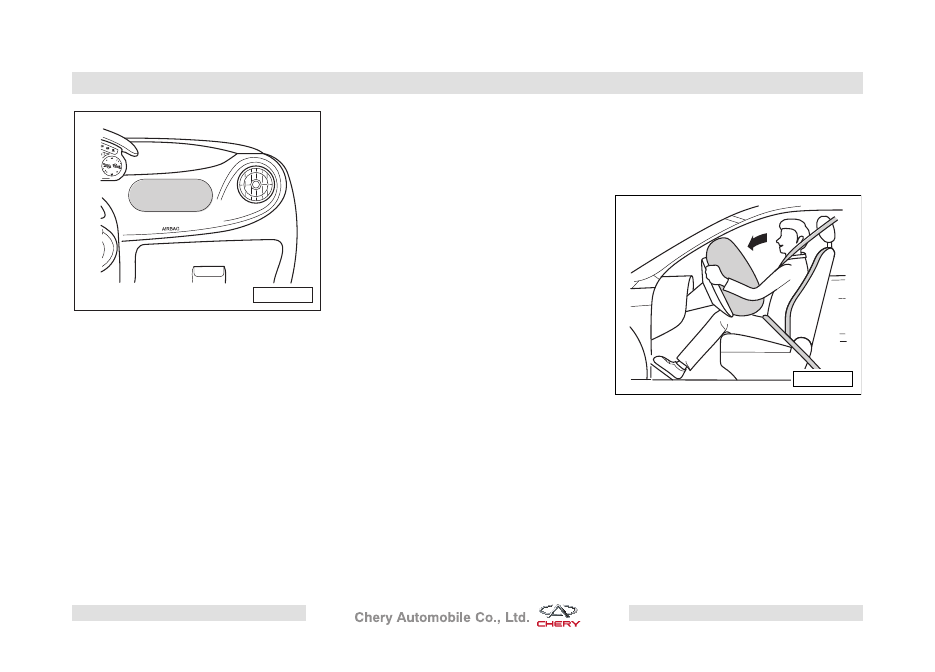

Опасность со стороны надувных
подушек безопасности

Несмотря на то, что подушки безопасности
выполняют защитную функцию, они могут
нанести серьезную травму и даже приве-
сти к смертельному исходу, если в момент
дорожно-транспортного происшествия пас-
сажиры сидят близко к ним и не пристегнуты
ремнями безопасности.

Не садитесь за руль в состоянии
алкогольного опьянения

Алкоголь вызывает замедление реакции
водителя на изменение дорожной ситуа-
ции. Для сохранения вашей жизни и жизни
окружающих запрещается управлять авто-
мобилем в состоянии алкогольного опья-
нения.

Соблюдение ограничений скорости
движения

Превышение скоростных ограничений при
управлении автомобилем является основной
причиной дорожно-транспортных происше-
ствий. Поэтому следует строго соблюдать
установленные ограничения скорости дви-
жения и учитывать состояние дорожного по-
крытия и погодные условия.

Сигнализатор не пристегнутого ремня
безопасности

Сигнализатор не пристегнутого
ремня безопасности загорается
на короткое время при включе-
нии зажигания. Сигнализатор не

пристегнутого ремня безопасности остает-
ся включенным до тех пор, пока пассажир
не будет пристегнут ремнем безопасно-
сти.



Системы безопасности   9

Инструкции по использованию ремней безопасности

Инструкции по использованию
ремней безопасности

Для обеспечения безопасности всех пасса-
жиров, находящихся в автомобиле, внима-
тельно прочитайте всю информацию и все
предупреждения, содержащиеся в данной
главе, и неукоснительно соблюдайте их
перед началом движения и во время дви-
жения в автомобиле.

Важность использования ремней
безопасности

OMS18D145

В случае дорожно-транспортного про-
исшествия или экстренного торможения
пассажиры, не пристегнутые ремнями без-
опасности или пристегнутые неправильно,
могут быть отброшены вперед и получить
серьезные травмы или погибнуть.

OMS18D222

В случае дорожно-транспортного происше-
ствия или экстренного торможения (даже
при низкой скорости движения) сила инер-
ции, действующая на тела пассажиров, на-
столько велика, что водитель или передний
пассажир не смогут контролировать себя, а
пассажиры, не пристегнутые ремнями без-
опасности или пристегнутые неправильно,
могут быть с силой отброшены вперед. При
ударе о любой объект они могут получить
серьезные травмы или погибнуть.

OMS18D223

Задние пассажиры также должны пра-
вильно пользоваться ремнями безопас-
ности, поскольку в противном случае при
дорожно-транспортном происшествии или
экстренном торможении может быть такой
же результат.

10   Системы безопасности

Инструкции по использованию ремней безопасности

OMS18D225

Располагайте поясную ветвь ремня как
можно ниже на бедрах, а не на талии, и та-
ким образом, чтобы вам было максимально
удобно. Высокое расположение поясной
ветви ремня безопасности значительно
увеличивает риск повреждения внутренних
органов при дорожно-транспортном про-
исшествии.

Ремень безопасности должен соответству-
ющим образом охватывать грудную клетку
и плотно, но удобно, прилегать к плечу. Это
поможет равномерно распределить на-
грузку, возникающую при столкновении, по
верхней части скелета.

Компоненты системы ремней
безопасности

Ваш автомобиль оснащен двумя трехточеч-
ными ремнями безопасности для передних
сидений и двумя трехточечными ремнями
безопасности для крайних задних сидений,
а также двухточечным ремнем безопасно-
сти для среднего заднего сиденья. Ремни
безопасности передних сидений имеют
регулировку крепления по высоте.

Трехточечные ремни безопасности

Для пристегивания ремня безопасности
нужно плавно вытянуть его из катушки и за-
тем вставить его пряжку в замок до щелчка.
Потяните ремень безопасности, чтобы удо-
стовериться в том, что он застегнут.

ПРИМЕЧАНИЕ:

 Если потянуть ремень без-

опасности со слишком большим усилием
или слишком быстро, либо ваш автомобиль
находится на уклоне, то лента ремня будет
заблокирована.

ПРИМЕЧАНИЕ:

 Занимать наклонное по-

ложение на сиденье во время движения
автомобиля крайне опасно. Даже если вы
пристегнуты ремнем безопасности, то при
таком положении вашего тела ремни могут
не выполнить свою функцию.

OMS18D224

Правильное использование ремней безо-
пасности обеспечивает значительное
уменьшение вероятности получения пас-
сажирами автомобиля серьезных травм
при дорожно-транспортном происшествии
или экстренном торможении.

Правильное использование ремней безо-
пасности позволит удержать пассажиров
на сиденьях. В случае фронтального, боко-
вого или заднего столкновения и даже при
переворачивании это предотвратит удары
пассажиров об элементы салона или от вы-
брасывания из автомобиля.



Системы безопасности   11

Инструкции по использованию ремней безопасности

Двухточечные ремни безопасности

OMS18D229

Пассажир на заднем среднем сиденье дол-
жен правильно пристегнуть свой ремень
безопасности.

Двухточечные ремни безопасности не име-
ют автоматической регулировки по длине.
При использовании такого ремня нужно
вставить его пряжку в замок до щелчка.
Затем следует потянуть ремень безопас-
ности, чтобы удостовериться в том, что он
застегнут. После этого нужно вручную от-
регулировать его длину так, чтобы он плот-
но прилегал к бедрам.



OMS18D230

Ремень безопасности должен располагать-
ся как можно ниже на бедрах. Это поможет
выдержать значительное усилие и снизит
риск повреждения внутренних органов при
дорожно-транспортном происшествии.

Для уменьшения длины двухточечного
ремня безопасности нужно потянуть за его
свободный конец.



OMS18D226

При пристегивании ремня безопасности,
следите, чтобы его поясная ветвь не про-
ходила через живот.

ПРИМЕЧАНИЕ:

 Перед пристегиванием

ремня проверьте, не перекручена ли его
лента. При дорожно-транспортном проис-
шествии перекрученная лента ремня может
стать причиной серьезной травмы и даже
смертельного случая. Если лента ремня
перекручена, то ее следует немедленно
привести в нормальное состояние.

ПРИМЕЧАНИЕ:

 Верхние крепления перед-

них ремней безопасности имеют регули-
ровку по высоте.

12   Системы безопасности

Инструкции по использованию ремней безопасности, Инструкции по использованию подушек безопасности

Инструкции по использованию
подушек безопасности

Ваш автомобиль оснащен надувными по-
душками безопасности. Подушки безопас-
ности в сочетании с ремнями безопасности
могут обеспечить вашу безопасность при
фронтальном столкновении.



OMS18D267

Подушка безопасности водителя установ-
лена в ступице рулевого колеса.

Подушка безопасности переднего пасса-
жира установлена внутри передней пане-
ли.

Уход за ремнями безопасности

Регулярно проверяйте состояние ремней
безопасности и устраняйте любые неис-
правности. В противном случае ремни
безопасности не смогут обеспечить эффек-
тивную защиту пассажиров при дорожно-
транспортном происшествии.

Способ очистки ремней безопасности при-
веден на стр. 118 данного Руководства.





ОПАСНОСТЬ!

Если система ремней безопасно-
сти была повреждена в результате
дорожно-транспортного происше-
ствия, то ее следует полностью за-
менить, даже если эти повреждения
незначительны.

На ленты ремней безопасности не
должны попадать полироли, сма-
зочные или химические вещества и
особенно электролит для аккумуля-
торных батарей. Если лента ремня
сильно загрязнена или изношена, то
заменить следует весь ремень безо-
пасности.

OMS18D232

Для увеличения длины двухточечного рем-
ня безопасности нужно сначала установить
замок ремня под углом к ленте ремня и за-
тем вытянуть его ленту на нужную величи-
ну.

ПРИМЕЧАНИЕ:

 Перед пристегиванием

ремня проверьте, не перекручена ли его
лента. При дорожно-транспортном проис-
шествии перекрученная лента ремня может
стать причиной серьезной травмы и даже
смертельного случая. Если лента ремня
перекручена, то ее следует немедленно
привести в нормальное состояние.



Системы безопасности   13

Инструкции по использованию подушек безопасности

ПРИМЕЧАНИЕ:

 Аварийный источник пи-

тания не гарантирует 100%-ю надежность,
поскольку сам может быть поврежден при
столкновении.

Принцип работы подушек безопасности

OMS18D030

В случае тяжелого фронтального столкно-
вения блоки управления отправят соот-
ветствующие сигналы и газогенераторы
мгновенно надуют подушки безопасности.

Компоненты системы подушек
безопасности

Ваш автомобиль оснащен надувными



подушками безопасности. Подушка
безопасности водителя установлена в
ступице рулевого колеса, а подушка без-
опасности переднего пассажира уста-
новлена внутри передней панели. Обе
подушки обозначены наклейками «SRS
AIRBAG».

Сигнализатор неисправности подушек



безопасности Этот сигнализатор уста-
новлен на панели приборов и при вклю-
чении предупреждает вас о наличии
проблем в системе подушек безопас-
ности.

Электронная система управления по-



душками безопасности. При поворо-
те замка зажигания в положение ON
электронная система управления может
провести проверку и получить любые
данные от датчиков, органов управле-
ния и газогенераторов модулей подушек
безопасности.

Аварийный источник питания. Если при



дорожно-транспортном происшествии
электрическая система автомобиля бу-
дет выведена из строя, то автоматиче-
ски будет включен аварийный источник
питания, который обеспечит нормальное
срабатывание подушек безопасности.

OMS18D268

Система подушек безопасности предна-
значена для повышения эффективности
ремней безопасности. Система подушек
безопасности не срабатывает в случае
незначительных дорожно-транспортных
происшествий. Поэтому все пассажиры
автомобиля, даже если он оснащен поду-
шками безопасности, должны правильно
пристегиваться ремнями безопасности.

Подушки безопасности представляют
опасность, поскольку при срабатывании
надуваются с большой скоростью. Если
ремни безопасности не пристегнуты или
пристегнуты неправильно, то пассажиры
могут получить тяжелую или смертельную
травму при срабатывании полушек безо-
пасности.

14   Системы безопасности

Инструкции по использованию подушек безопасности

Поверка подушек безопасности

Подушки безопасности должны быть про-
верены квалифицированным специали-
стом. При перечисленных ниже случаях
следует немедленно обратиться на сервис-
ную станцию официального дилера Chery
для проверки системы. При необходимо-
сти следует заменить соответствующие
детали.

Подушки безопасности уже сработали.



Каждую сработавшую подушку безопас-
ности и все относящиеся к ней детали
следует заменить.

Сигнализатор неисправности подушек



безопасности работает ненормально.

Сведения о подушках безопасности

Подушки безопасности созданы для



срабатывания при тяжелом фронталь-
ном столкновении.

Подушки безопасности не могут заме-



нить ремней безопасности. Подушки
безопасности созданы только в допол-
нение к ремням безопасности, чтобы
обеспечить более надежную защиту
пассажиров. Пассажиры должны всегда
правильно пользоваться ремнями без-
опасности, занимать правильное поло-
жение на сиденье и опираться на спинку
сиденья, чтобы быть подальше от руле-
вого колеса или передней панели.

Условия для включения сигнализатора
неисправности подушек безопасности

При повороте замка зажигания в
положение ON сигнализатор не-
исправности подушек безопасно-
сти на панели приборов включится

примерно на 3 секунды и затем погаснет,
что указывает на исправность системы по-
душек безопасности. Если сигнализатор
неисправности подушек безопасности го-
рит постоянно после поворота замка зажи-
гания в положение ON или при движении
автомобиля, то система подушек безопас-
ности неисправна. В этом случае нужно не-
медленно обратиться на сервисную
станцию официального дилера Chery для
проверки системы. При необходимости
следует заменить соответствующие дета-
ли.





ОПАСНОСТЬ!

Не пренебрегайте предупреждени-
ем включенного сигнализатора не-
исправности подушек безопасности,
поскольку в этом случае они не смо-
гут сработать должным образом и не
защитят пассажиров при дорожно-
транспортном происшествии.

OMS18D234

Сдувание подушек безопасности вскоре
после надувания не повлияет на обзор-
ность с места водителя и работу рулевого
управления или других устройств.

После срабатывания системы подушек
безопасности в салоне автомобиля выде-
ляется дым. Этот дым не является вредным
для человека, но у людей, страдающих за-
болеваниями дыхательных путей, может
возникнуть временный дискомфорт. В этом
случае следует как можно быстрее вы-
браться на свежий воздух.



Системы безопасности   15

Инструкции по использованию подушек безопасности, Средства защиты водителя и пассажира

При движении автомобиля старайтесь за-
нимать положение, близкое к вертикально-
му, когда угол наклона спинки сиденья не
превышает 25 градусов.



OMS18D236

При движении автомобиля не наклоняйтесь
вперед и обеспечивайте достаточное рас-
стояние между своим телом и подушкой
безопасности.

При движении автомобиля не прислоняй-
тесь головой к окну.

Средства защиты водителя
и пассажира

Полностью закрывайте двери

Перед началом движения следует убедить-
ся, полностью ли закрыты все двери авто-
мобиля.

Занимайте правильное положение на
сиденьях

OMS18D029

Занятие пассажирами правильного по-
ложения на сиденьях не только снижает
склонность к дремоте, но и уменьшает веро-
ятность получения тяжелой или смертель-
ной травмы при дорожно-транспортном
происшествии.

Запрещается самостоятельно демон-



тировать подушки безопасности. В про-
тивном случае Chery Automobile Co., Ltd.
не будет нести никакой ответственности
за любые последствия этих действий.

Не прикрепляйте и не кладите никакие



предметы на кожухи подушек безопас-
ности с наклейками «AIRBAG», посколь-
ку эти предметы могут нанести тяжелую
травму пассажирам при срабатывании
подушек безопасности.

Запрещается проведение любых работ с



компонентами или элементами крепле-
ния системы подушек безопасности. Это
может привести к серьезным травмам
пассажиров при непреднамеренном
срабатывании подушек безопасности.

16   Системы безопасности

Средства защиты водителя и пассажира

Обеспечивая полный контроль органа-
ми управления и удобное положение при
управлении автомобилем, попытайтесь
расположиться как можно дальше от ру-
левого колеса. Убедитесь, что передний
пассажир также отодвинул свое сиденье в
требуемое положение. Это уменьшит воз-
можность получения водителем и перед-
ним пассажиром тяжелой или смертельной
травмы при дорожно-транспортном проис-
шествии.

Регулировка угла наклона спинки
переднего сиденья

1

OMS18D019

Регулировка положения передних
сидений

OMS18D020

Для продольной регулировки переднего
сиденья потяните вверх рычаг, находящий-
ся под передним углом подушки сиденья,
переместите сиденье в нужное положение
и затем отпустите этот рычаг. Попробуйте
сместить сиденье вперед и назад, чтобы
убедиться в его надежной фиксации.





ОПАСНОСТЬ!

Неправильное положение на сиденье
или регулировка положения сиденья
во время движения автомобиля уве-
личивают возможность получения
тяжелой или смертельной травмы
при дорожно-транспортном проис-
шествии.





ОПАСНОСТЬ!

Не устанавливайте переднее сиде-
нье в положение, слишком близкое
к рулевому колесу или передней па-
нели. При управлении автомобилем
ваши руки должны быть слегка со-
гнуты в локтях, а ноги также слегка
согнуты при полном нажатии педа-
лей.



Системы безопасности   17

Средства защиты водителя и пассажира

OMS18D239





ОПАСНОСТЬ!

Неправильная регулировка подго-
ловника приведет к снижению его
эффективности и может стать при-
чиной тяжелой или смертельной
травмы при дорожно-транспортном
происшествии.

Регулировка подголовников

OMS18D021

Для регулировки высоты подголовника
следует нажать кнопку регулировки высо-
ты подголовника, опустить или поднять его
на нужную высоту и затем отпустить кнопку.
Для того чтобы убедиться в надежной фик-
сации подголовника в нужном положении,
следует попытаться поднять или опустить
его, не нажимая кнопку регулировки.

Высота подголовника должна соответство-
вать росту пассажира, голова которого
должна опираться на среднюю часть под-
головника.

Для регулировки угла наклона спинки
переднего сиденья потяните ручку регу-
лировки на внешней левой или внешней
правой стороне подушки сиденья. Для на-
клона спинки сиденья в нужное положение
потяните эту ручку и наклоните спинку си-
денья, а затем отпустите ручку. Попробуйте
сместить сиденье вперед и назад, чтобы
убедиться в его надежной фиксации.

При регулировке угла наклона спинки
переднего сиденья убедитесь в том, что
между вашей грудной клеткой и рулевым
колесом имеется достаточное простран-
ство. Недостаток пространства может
привести к получению травмы при сраба-
тывании подушки безопасности.

Передний пассажир также должен обе-
спечить достаточное пространство между
спинкой своего сиденья и передней па-
нелью. Недостаток пространства может
привести к получению травмы передним
пассажиром при срабатывании подушки
безопасности.

18   Системы безопасности

Средства защиты водителя и пассажира

Для отстегивания ремня безопасности на-
жмите красную кнопку на замке, после это-
го ремень будет автоматически смотан в
инерционную катушку.

ПРИМЕЧАНИЕ:

 После отстегивания ремня

безопасности убедитесь, что он полностью
втянут в инерционную катушку. В против-
ном случае ремень будет зажат в проеме
двери.

Двухточечные ремни безопасности

1

2

OMS18D241

1 - Замок

2 - Пряжка

Трехточечные ремни безопасности

OMS18D240

1 - Поясная ветвь ремня безопасности

2 - Замок

3 - Пряжка

4 - Плечевая ветвь ремня безопасности

Для застегивания ремня безопасности нуж-
но вставить пряжку ремня в замок. Потяни-
те ремень безопасности, чтобы убедиться в
его надежной фиксации. Сведения о засте-
гивании ремней безопасности приведены
на стр. 10 данного Руководства.

Правильное использование ремней
безопасности

Все сиденья автомобиля оснащены ремня-
ми безопасности, чтобы обеспечить защи-
ту пассажиров.

Правильное использование ремней без-
опасности может эффективно уменьшить
вероятность получения пассажирами
травм при дорожно-транспортном проис-
шествии. Пожалуйста, убедитесь в том, что
все пассажиры правильно застегнули рем-
ни безопасности.





ОСТОРОЖНО!

Прежде чем начать движение,



убедитесь, что все пассажиры
правильно застегнули ремни без-
опасности.

Каждый ремень безопасности



предназначен для использования
только одним пассажиром. Не по-
зволяйте пристегиваться одним
ремнем безопасности более чем
одному пассажиру.

На пассажирах не должно быть



много одежды: ремням безопас-
ности следует располагаться как
можно ближе к телу для обеспече-
ния наилучшей защиты.



Системы безопасности   19

Средства защиты водителя и пассажира

Регулировка угла наклона рулевого
колеса

OMS18D243

Для обеспечения безопасного и удобного
управления автомобилем рекомендуется
регулировать угол наклона рулевого коле-
са в соответствии с ростом водителя и про-
дольной регулировкой сиденья. Установка
рулевого колеса напротив грудной клетки
водителя является наилучшим положением
для обеспечения защиты подушкой безо-
пасности.

Рекомендуется, чтобы по возможности
беременная женщина пользовалась трех-
точечным ремнем безопасности и его по-
ясная ветвь располагалась как можно ниже
на бедрах.





ОПАСНОСТЬ!

Запрещается крепить любые пред-
меты на ремни безопасности. Любой
предмет, прикрепляемый с целью
повышения удобства или изменения
положения плечевой ветви ремня,
ослабит функцию защиты и повысит
вероятность получения травм при
дорожно-транспортном происше-
ствии.

Для застегивания ремня безопасности нуж-
но вставить пряжку ремня в замок. Потяни-
те ремень безопасности, чтобы убедиться в
его надежной фиксации.

Для отстегивания ремня безопасности на-
жмите красную кнопку на замке.

Совет беременным женщинам

OMS18D242

Беременным женщинам следует уделить
особое внимание своей безопасности и
безопасности нерожденного ребенка. Не-
зависимо от того, является ли она води-
телем или пассажиром, ей всегда следует
правильно пользоваться ремнем безопас-
ности. Одновременно она также должна
как можно дальше находиться от рулевого
колеса или передней панели и занимать
вертикальное положение.

20   Системы безопасности

Средства защиты водителя и пассажира, Безопасность детей

Безопасность детей

Если на вашем автомобиле возможна пере-
возка детей, внимательно прочитайте дан-
ный раздел, чтобы принять необходимые
меры безопасности.

Этот автомобиль не оснащен детской удер-
живающей системой. При необходимости
следует приобрести надежную детскую
удерживающую систему.

Выбор детских удерживающих систем

Детская удерживающая система является
важным средством обеспечения безопас-
ности детей при движении автомобиля.
Она должна соответствовать трем пере-
численным ниже требованиям:

Детская удерживающая система должна



соответствовать стандартам безопас-
ности, предусмотренным законодатель-
ством.



Chery Automobile Co., Ltd. не будет нести
никакой ответственности за поврежде-
ние или дорожно-транспортное проис-
шествие, причиной которого является
ваша собственная небрежность при ис-
пользовании детской удерживающей
системы.

3.  Верните рычаг в исходное положение,

чтобы зафиксировать угол наклона ру-
левого колеса.

4.  Попробуйте поднять или опустить руле-

вое колесо, чтобы убедиться в надежной
фиксации выбранного положения.





ОПАСНОСТЬ!

Перед тем, как приступить к регу-
лировке положения рулевого коле-
са, автомобиль следует остановить
в безопасном месте. Запрещается
выполнять регулировку положе-
ния рулевого колеса при движении
автомобиля, поскольку это может
привести к потере управления и
дорожно-транспортному происше-
ствию.

OMS18D070

Ниже приведен правильный способ регули-
ровки угла наклона рулевого колеса:

1.  Переведите рычаг в средней части ниж-

него защитного кожуха рулевой колонки
в крайнее нижнее положение для раз-
блокировки механизма фиксации угла
наклона рулевого колеса.

2.  Поднимите или опустите рулевое коле-

со в нужное положение. Для того чтобы
вы могли видеть все приборы и сигнали-
заторы, окончательно установите поло-
жение рулевое колеса напротив грудной
клетки.



Системы безопасности   21

Безопасность детей

Размещение детской удерживающей
системы

Поскольку срабатывание подушки безо-
пасности переднего пассажира несет се-
рьезную опасность, то не рекомендуется
устанавливать детскую удерживающую
систему на сиденье переднего пассажира.
Детская удерживающая система должна
устанавливаться на задние сиденья.

В случае дорожно-транспортного проис-
шествия или экстренного торможения ре-
бенок, расположенный на заднем сиденье,
не получит травму от сработавшей подушки
безопасности или от удара о твердые части
салона автомобиля.

Установка детской удерживающей
системы

1.  Следует точно соблюдать инструкции

завода-изготовителя детской удержи-
вающей системы по ее креплению к си-
деньям автомобиля.

  Неправильно установленная детская

удерживающая система не может
эффективно защитить ребенка при
дорожно-транспортном происшествии
или экстренном торможении.

детская удерживающая система, в кото-
рой ребенок направлен лицом против дви-
жения автомобиля. Такая система может
защитить голову, шею и спину младенца
благодаря подходящей поддержке.

Дети младшего возраста: дети весом от
10 до 18 кг или возрастом до 4 лет должны
располагаться на заднем сиденье в дет-
ской удерживающей системе, в которой
ребенок сидит лицом по направлению дви-
жения автомобиля.

Дети старшего возраста: дети весом от
18 до 36 кг или возрастом от 4 до 12 лет
должны использовать специальную допол-
нительную подушку, устанавливаемую на
сиденье.





ОСТОРОЖНО!

Любая детская удерживающая си-
стема, которая не подходит для
вашего автомобиля, не может гаран-
тировать безопасность детей.

Детская удерживающая система должна



соответствовать сиденью вашего авто-
мобиля.

  Поскольку детская удерживающая си-

стема конструктивно отличается от
сиденья и ремня безопасности автомо-
биля, то разные типы детских удержива-
ющих систем не могут соответствовать
всем типам автомобильных сидений.

  Рекомендуется до приобретения дет-

ской удерживающей системы попро-
бовать правильно установить его на
сиденье вашего автомобиля.

Выбирайте детскую удерживающую си-



стему, которая подходит для вашего ре-
бенка.

Убедитесь, что детская удерживающая
система подходит для перевозки ребен-
ка в вашем автомобиле. Следует учиты-
вать ограничения относительно роста и
веса, которые перечислены в инструкции
завода-изготовителя детской удерживаю-
щей системы.

Младенцы: дети весом до 10 кг или воз-
растом до 1 года должны располагаться
на заднем сиденье в детской удерживаю-
щей системе, в которой ребенок направ-
лен лицом против движения автомобиля.
Он должен лежать и быть пристегнутым.
Наилучшим способом защиты младенцев
является установленная на заднем сиденье

22   Системы безопасности

Безопасность детей

OMS18D031

OMS18D404

Запрещается устанавливать на переднем
сиденье автомобиля, оснащенного поду-
шкой безопасности для переднего пасса-
жира, детскую удерживающую систему, в
которой ребенок направлен лицом против

Безопасность детей

Младенцы

OMS18D032

Рекомендуется, чтобы при установке на
заднем сиденье детской удерживающей
системы, в которой ребенок направлен ли-
цом против движения автомобиля, рядом
во время движения находился взрослый
или старший ребенок.

2. Прежде чем усаживать ребенка, потя-

ните детскую удерживающую систему
во всех направлениях, чтобы проверьте
надежность ее крепления на сиденье ав-
томобиля.

  Для обеспечения безопасности детей

рекомендуется, чтобы детская удержи-
вающая система была закреплена как
можно надежнее.

  На некоторых автомобилях или сиде-

ньях может быть затруднительно закре-
пить детскую удерживающую систему
абсолютно плотно и поэтому неизбежно
небольшое ее качание. Но это не умень-
шает защитный эффект детской удер-
живающей системы.

3. Следует точно соблюдать инструкции

завода-изготовителя по размещению
детей в детской удерживающей систе-
ме.



Если ребенок не располагается правиль-
но в детской удерживающей системе, то
он не будет должным образом защищен
при дорожно-транспортном происше-
ствии.



Системы безопасности   23

Безопасность детей

Дети старшего возраста

OMS18D034

Если из-за роста ребенок не может боль-
ше пользоваться детской удерживающей
системой, в которой ребенок сидит лицом
по направлению движения автомобиля,
то следует выбрать специальную допол-
нительную подушку, устанавливаемую на
сиденье, и использовать трехточечный
ремень безопасности. Дополнительная по-
душка приподнимает ребенка, обеспечи-
вает правильное положение трехточечного
ремня безопасности более эффективную
защиту.

Дети младшего возраста

OMS18D033

Рекомендуется использовать детские удер-
живающие системы в соответствии с ре-
комендациями завода-изготовителя, в том
числе по весу и росту ребенка.

Запрещается устанавливать детскую удер-
живающую систему на переднее сиденье
автомобиля.

движения автомобиля. В противном случае
ребенок может получить серьезную травму
или погибнуть при срабатывании подушки
безопасности.

Запрещается устанавливать на переднем
сиденье детскую удерживающую систему,
в которой ребенок направлен лицом против
движения автомобиля, поскольку в этом
случае невозможно обеспечить эффектив-
ную защиту ребенка.





ОПАСНОСТЬ!

Чрезвычайно опасно!

Запрещается устанавли-
вать и использовать на

переднем сиденье автомобиля,
оснащенного подушкой безопас-
ности для переднего пассажира,
детскую удерживающую систему, в
которой ребенок направлен лицом
против движения автомобиля.

24   Системы безопасности

Безопасность детей

OMS18D245

Запрещается держать детей на коленях



во время движения автомобиля. Сила,
возникающая при столкновении, отбро-
сит ребенка вперед и к окнам или другим
объектам, и ребенок может получить тя-
желую травму или погибнуть.

Всегда пользуйтесь блокировкой отпи-



рания изнутри замков задних дверей,
чтобы ребенок не мог сам открыть двери
при движении и выпасть из автомобиля.
Сведения о такой блокировке приведе-
ны на странице 50 данного Руководства.

Замечания по поводу безопасности
детей

OMS18D244

Перед началом движения убедитесь,



что дети младшего возраста занимают
правильное положение в детских удер-
живающих системах. Не позволяйте ре-
бенку стоять на коленях на сиденье или
ехать стоя в автомобиле, поскольку при
дорожно-транспортном происшествии
или экстренном торможении он может
получить тяжелую травму или погиб-
нуть.

Рекомендуется, чтобы дополнительная по-
душка была выбрана либо с высокой, либо
с низкой спиной. Такая подушка позволя-
ет обеспечить защиту ребенка с помощью
трехточечного ремня безопасности.

Независимо от выбранной дополнительной
подушки всегда следует строго соблюдать
инструкции изготовителя.

Продолжайте использовать дополнитель-
ные подушки для детей старшего возрас-
та до тех пор, пока верхняя часть их ушных
раковин не достигнет уровня верхнего края
спинки сиденья, и затем используйте трех-
точечные ремни безопасности без каких-
либо дополнительных подушек.

Не позволяйте детям пропускать плече-
вую ветвь ремня безопасности у себя за
спиной. В противном случае при дорожно-
транспортном происшествии ремень без-
опасности не выполнит свою функцию и
ребенок может получить травму.



Системы безопасности   25

Безопасность детей, Проверка безопасности

Проверка безопасности салона
автомобиля

Ремни безопасности

Регулярно проверяйте ремни безопасности
на наличие царапин, трещин, прожогов или
следов износа. Проверьте, надежно ли фик-
сируется пряжка в замке ремня. Проверьте,
плавно ли втягивается трехточечный ремень
безопасности в инерционную катушку.

Плохое состояние ремней безопасности
указывает на то, что они не могут обеспе-
чить наилучшую защиту. В этом случае сле-
дует немедленно обратиться на сервисную
станцию официального дилера Chery для
проверки. При необходимости следует за-
менить соответствующие детали.

Сигнализатор неисправности подушек
безопасности

При повороте замка зажигания в положение
ON сигнализатор неисправности подушек
безопасности на панели приборов вклю-
чится на несколько секунд и затем погаснет,
что указывает на исправность системы по-
душек безопасности. Если сигнализатор не-
исправности подушек безопасности горит
постоянно после поворота замка зажигания
в положение ON или при движении автомо-
биля, то система подушек безопасности не-
исправна. Для обеспечения безопасности
пассажиров нужно немедленно обратиться
на сервисную станцию официального диле-
ра Chery для проверки. При необходимости

Проверка безопасности

Отработавшие газы

Отработавшие газы двигателя автомобиля
содержат большое количество ядовитого,
бесцветного и не имеющего запаха газа
CO

2

. Вдыхание отработавших газов может

привести к потере сознания и даже к смер-
ти.

Поэтому во избежание возможной опасно-
сти не допускайте работы двигателя в гара-
же или других закрытых помещениях.

Во время поездки держите закрытой дверь
багажного отделения, иначе в пассажир-
ский салон могут проникать отработавшие
газы.

Если вам необходимо двигаться с откры-
тым багажным отделением или нужно, что-
бы двигатель работал во время стоянки,
откройте все окна и выключите режим ре-
циркуляции воздуха, одновременно уста-

новите режим

 и включите вентилятор на

максимальный режим.

Всегда при перевозке детей включайте



блокировку электрических стеклоподъ-
емников во избежание открывания ими
стекол дверей и высовывания наружу.
Сведения о такой блокировке приведе-
ны на странице 59 данного Руководства.

Запрещается пристегивать одним



ремнем безопасности пассажира и
ребенка. При дорожно-транспортном
происшествии на ребенка будут дей-
ствовать большие силы со стороны
взрослого и ремня безопасности, в ре-
зультате чего он может получить тяже-
лую травму или погибнуть.

Не оставляйте ребенка одного в авто-



мобиле. В случае неожиданного проис-
шествия с автомобилем ребенок может
непреднамеренно совершить непра-
вильное действие, в результате чего он
может получить тяжелую травму или по-
гибнуть.

26   Системы безопасности

Наклейки с указаниями
по безопасности

Наклейки с указаниями по безопасности
прикреплены или нанесены в местах, ука-
занных на иллюстрации на странице 27.
Они информируют вас о потенциальной
опасности получения серьезных травм
Внимательно ознакомьтесь с информаци-
ей, содержащейся на этих наклейках.

Осветительные приборы

Следует регулярно проверять работу ука-
зателей поворота, фар, стоп-сигнала, габа-
ритных фонарей и противотуманных фар. В
случае неисправности нужно немедленно
обратиться на сервисную станцию офици-
ального дилера Chery для проверки. При
необходимости следует заменить все не-
исправные детали.

Тормозные механизмы

Следует регулярно проверять тормозные
механизмы. В случае неисправности нуж-
но немедленно обратиться на сервисную
станцию официального дилера Chery для
проверки. При необходимости следует за-
менить все соответствующие детали.

Утечки рабочих жидкостей

Следует регулярно проверять, нет ли утечек
бензина, моторного масла, охлаждающей
жидкости двигателя, трансмиссионного
масла, рабочей жидкости усилителя руле-
вого управления и тормозной жидкости.

Проверка безопасности

следует заменить соответствующие детали.

Обдув стекол

Перед началом движения убедитесь, что
ветровое и стекло и остальные стекла чи-
стые, что гарантирует наилучший обзор
для водителя. Включите обдув стекол и
включите вентилятор на максимальный ре-
жим. Информация о работе обдува стекол
приведена на странице 67.

Проверка безопасности автомобиля

Шины

Следует регулярно проверять величину
давления воздуха в шинах (в том числе за-
пасного колеса), износ протектора шин и
момент затяжки гаек крепления колеса.



Системы безопасности   27

Проверка безопасности

Наклейки с указаниями по безопасности

OMS18D151

4 -  Наклейка с предупреждением о двигателе

5  -  Наклейка с предупреждением о вентиляторе системы
  охлаждения

двигателя

6  -  Наклейка с предупреждением об охлаждающей жидкости
  двигателя

1  -  Наклейка с предупреждением о подушке безопасности

2  -  Наклейка с предупреждением о рабочей жидкости усилителя
  рулевого

управления

3  - Наклейка с предупреждением о тормозной жидкости

28



   29

СОДЕРЖАНИЕ

Схема расположения приборов



X

и органов управления

30

Приборная панель

32



X

Световые сигнализаторы



X

и индикаторы

34

Приборы и жидкокристаллический



X

дисплей 38

Тахометр 38



Z

Указатель уровня топлива в баке

38



Z

Указатель температуры



Z

охлаждающей жидкости двигателя  39
Жидкокристаллический дисплей

40



Z

Ключи и замки

45



X

Ключ с пультом дистанционного



Z

управления 45
Пульт дистанционного управления  45



Z

Идентификация ключа с пультом



Z

дистанционного управления

47

Замена элемента питания

47



Z

Обслуживание и меры



Z

предосторожности 48
Замок зажигания



Z

при использовании пульта
дистанционного управления

48

Замки дверей

50



Z

Приборы и органы управления

Блокировка отпирания изнутри



Z

замков задних дверей

50

Приборы наружного освещения

51



X

Приборы внутреннего освещения  53



X

Потолочный плафон

53



Z

Регулятор яркости подсветки



Z

панели приборов

54

Фонарь освещения багажного



Z

отделения 54

Обзорность 55



X

Очиститель ветрового стекла

55



Z

Прерывистый режим работы



Z

очистителя ветрового стекла

55

Низкая скорость работы



Z

очистителя ветрового стекла

55

Высокая скорость работы



Z

очистителя ветрового стекла

55

Очиститель заднего стекла

55



Z

Омыватель заднего стекла

56



Z

Омыватель ветрового стекла

56



Z

Зеркало заднего вида

57



Z

Наружные зеркала заднего вида

57



Z

Электрические стеклоподъемники  58



Z

Кнопка блокировки привода



Z

электрических стеклоподъемников
пассажирских дверей

59

Хранение багажа и мелких вещей  59



X

Багажное отделение

59



Z

Прикуриватель и пепельница

60



Z

Перчаточный ящик

60



Z

Подстаканник 61



Z

Кнопка звукового сигнала

61



Z

Солнцезащитные козырьки

61



Z

Косметическое зеркало

62



Z

Индикатор противоугонной



X

системы 62
Система вентиляции



X

и кондиционирования воздуха

63

Органы управления



Z

и их назначение

63

Функции управления

64



Z

Работа системы

68



Z

Обогрев сидений

68



Z

Регулировка положения решеток



Z

вентиляционных отверстий

68

Сезонные рекомендации

69



Z

Аудиосистема 71



X

Панель управления и назначение



Z

кнопок 71
Управление радиоприемником

73



Z

30   Приборы и органы управления

Схема расположения приборов и органов управления

Схема расположения приборов и органов управления

OMS18D125



Приборы и органы управления   31

Схема расположения приборов и органов управления

12 - Выключатель обогрева левого сиденья

13 - Радиоприемник

14 - Рычаг регулировки рулевого колеса

15 - Отсек для мелких вещей

16 - Регулятор угла наклона света фар

17 - Рычаг отпирания капота двигателя

18 - Регулятор яркости подсветки панели приборов

19 - Переключатель света фар

20 - Решетка левого вентиляционного отверстия

21 - Рулевое колесо

22 - Переключатель очистителя и омывателя ветрового стекла

1 - Жидкокристаллический экран

2 - Решетка правого вентиляционного отверстия

3 - Решетка центрального вентиляционного отверстия

4 - Регулятор отопителя

5 - Перчаточный ящик

6 - Прикуриватель

7 - Выключатель обогрева правого сиденья

8 - Выключатель обогревателя заднего стекла

9 - Выключатель аварийной световой сигнализации

10 - Задний противотуманный фонарь

11 - Противотуманные фары

32   Приборы и органы управления

Приборная панель

Приборная панель

OMS18D161



Приборы и органы управления   33

Приборная панель

17 - Индикатор включения заднего противотуманного фонаря

18 - Сигнализатор неисправности антиблокировочной системы *

19 - Сигнализатор отключения подушки безопасности переднего

пассажира

20 - Сигнализатор неисправности тормозной системы

21 - Индикатор включения дневных ходовых огней (для Европы)

22 - Сигнализатор перегрева охлаждающей жидкости двигателя

23 - Указатель температуры охлаждающей жидкости двигателя

24 - Указатель уровня топлива

25 - Сигнализатор низкого уровня топлива

26 - Кнопка настройки

27 - Жидкокристаллический экран

28 - Имитатор указателя скорости

29 - Индикатор противоугонной системы

30 - Индикатор режима AMT

31 - Сигнализатор неисправности коробки передач AMT

32 - Индикатор положения рычага селектора коробки передач

AMT

1 - Индикатор включения противотуманных фар

2 - Тахометр

3 - Индикатор включения дальнего света фар

4 - Индикатор дроссельной заслонки с электронным приводом

5 - Индикатор включения габаритных фонарей

6 - Сигнализатор неисправности систем двигателя

7 - Индикатор включения стояночного тормоза

8 - Индикатор включения указателя левого поворота

9 - Сигнализатор низкого давления моторного масла

10 - Сигнализатор не пристегнутого ремня безопасности

11 - Индикатор STOP

12 - Сигнализатор неисправности подушки безопасности

13 - Сигнализатор не пристегнутого ремня безопасности перед-

него пассажира

14 - Индикатор включения указателя правого поворота

15 - Сигнализатор неисправности системы зарядки аккумулятор-

ной батареи

16 - Индикатор не закрытой двери

















содержание      ..      1       2         ..



//////////////////////////////////////////
