Глава 8.  ГРАФИК ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

Проверка и замена фильтра вентиляции салона

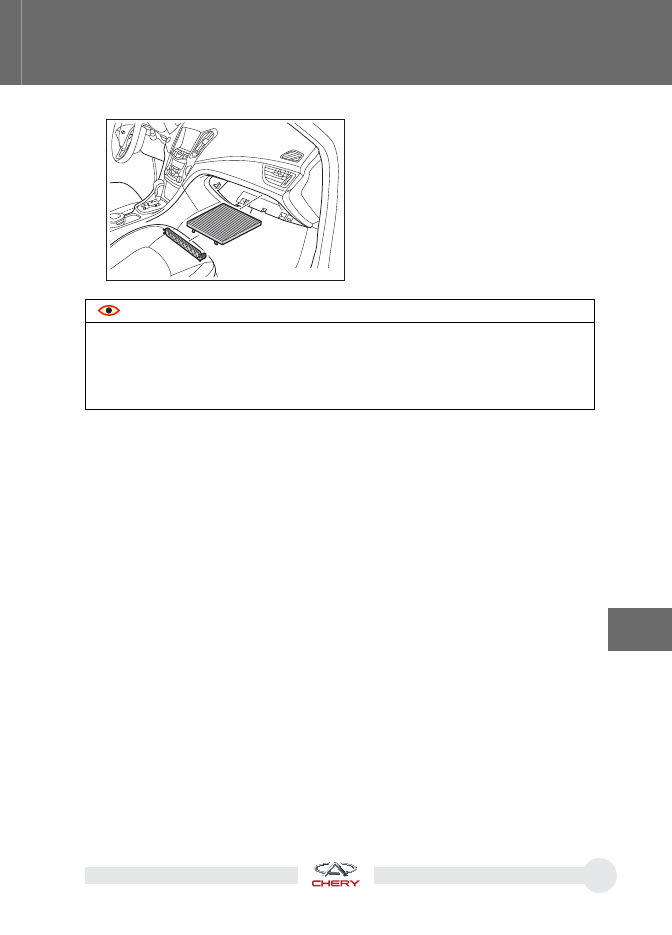

Фильтр вентиляции салона находится в задней части перчаточного ящика. Он пред-
назначен для защиты салона от проникновения пыли с наружным воздухом, посту-
пающим в салон через вентиляционные отверстия. При длительной эксплуатации
фильтр может полностью засориться. Если эффективность работы системы конди-
ционирования значительно уменьшилась, проверьте фильтр вентиляции салона и
при необходимости замените его.

OMM16-8230

OMM16-8240

OMM16-8250

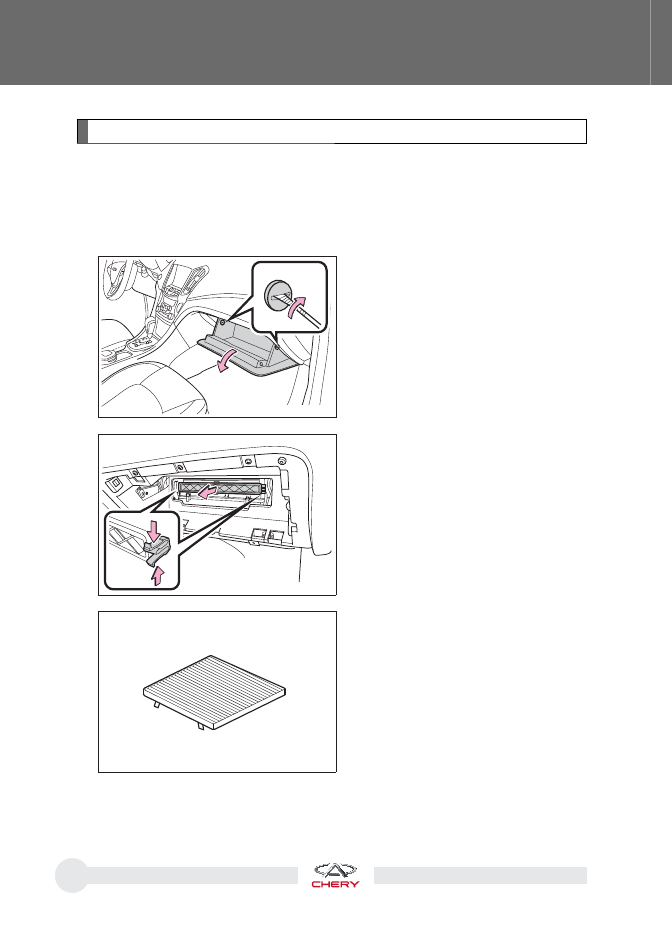

1.  Откройте перчаточный ящик, сни-

мите с помощью плоской отвертки
или аналогичного инструмента фик-
саторы с обеих сторон перчаточно-
го ящика. Затем снимите перчаточ-
ный ящик.

2.  Снимите крышку гнезда и извлеки-

те фильтр.

3.  Проверьте и очистите поверхность

фильтрующего элемента, при необ-
ходимости замените его.

337

Глава 8.  ГРАФИК ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ



8

ГРАФИК ТЕХНИЧЕСКОГО

ОБСЛУЖИВАНИЯ

4.  Правильно вставьте в гнездо чистый

фильтрующий элемент и надежно
установите крышку гнезда. Устано-
вите на место перчаточный ящик.

OMM16-8260



  ОСТОРОЖНО

Использование системы вентиляции и кондиционирования воздуха без фильтра



приведет к ухудшению эффективности ее работы и попаданию пыли в салон.

Рекомендуется проверять состояние фильтра вентиляции салона через каждые



10000 км пробега и заменять его при необходимости.

Запрещено промывать фильтр водой.



338

Глава 8.  ГРАФИК ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

Замена ламп

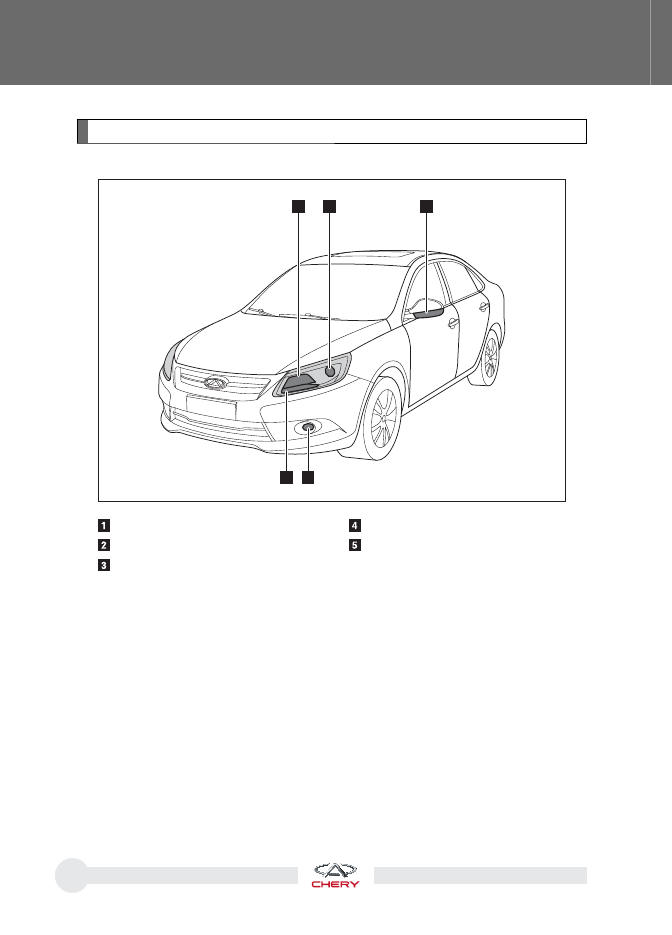

Расположение ламп передних приборов освещения и сигнализации



3

1

2

5

4

OMM16-8270

  Противотуманная фара

  Передний габаритный фонарь

  Передний указатель поворота

  Фара дальнего/ближнего света

 Боковой повторитель указателя по-

ворота

339

Глава 8.  ГРАФИК ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ



8

ГРАФИК ТЕХНИЧЕСКОГО

ОБСЛУЖИВАНИЯ

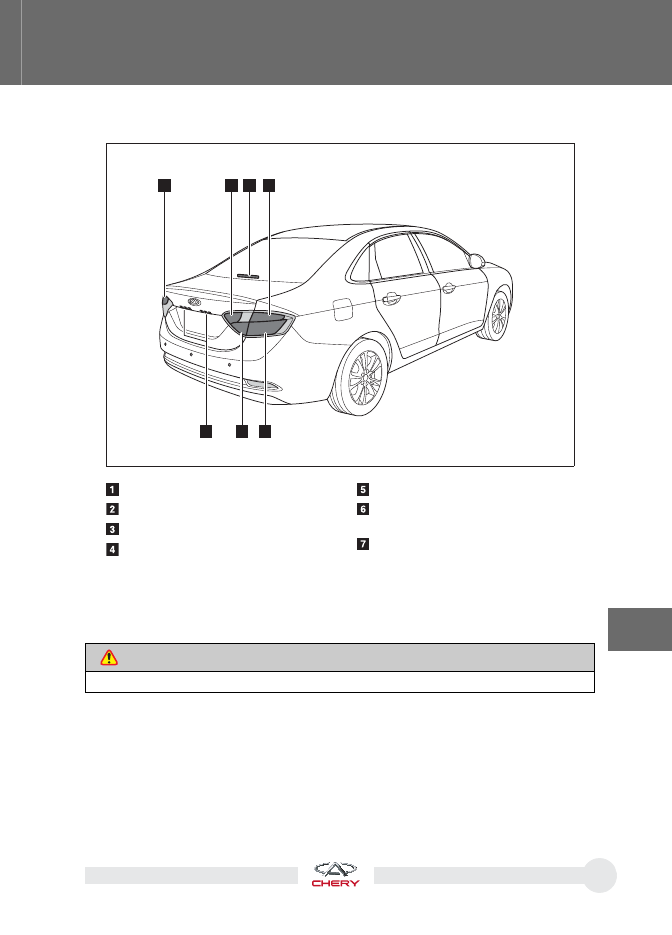

Расположение ламп задних приборов освещения и сигнализации



CHERY

ARRIZ0 7

1

7

2

3

4

5

6

OMM16-8280

  Задний габаритный фонарь

 Фонарь освещения регистрацион-

ного знака

 Задний противотуманный фонарь

  Передний указатель поворота

  Верхний стоп-сигнал

  Задний указатель поворота

 Стоп-сигнал



Задний габаритный фонарь

Перед заменой ламп нужно перевести выключатель (замок) зажигания в поло-
жение OFF и выключить все приборы освещения и сигнализации.





ОПАСНОСТЬ

Во избежание ожога не меняйте лампы, пока они не остыли.

340

Глава 8.  ГРАФИК ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ



  ОСТОРОЖНО

Используйте только лампы, рекомендованные компанией Chery.



При замене лампочки не прикасайтесь к ее стеклянной колбе руками без перчаток.



Это приведет к загрязнению поверхности колбы и значительному сокращению сро-
ка службы.

Тип ламп



Замена лампы фары ближнего света



1

OMM16-8290

Назначение лампы

Тип и мощность лампы (модель/тип)

Фара (дальний свет/ближний свет)

H7

Передний габаритный фонарь

W5W

Передний указатель поворота

PY21W

Стоп-сигнал

Светодиодный

Противотуманная фара

H7

Задний противотуманный фонарь

W21W

Фонарь освещения регистрационного

знака

C5W

Верхний стоп-сигнал

Светодиодный

Задний габаритный фонарь

Светодиодный

Задний указатель поворота

WY21W

Фонарь заднего хода

W21W

Боковой повторитель указателя

поворота

Светодиодный

Передний плафон освещения салона

W5W

Задний плафон освещения салона

W5W

Плафон освещения багажника

C5W

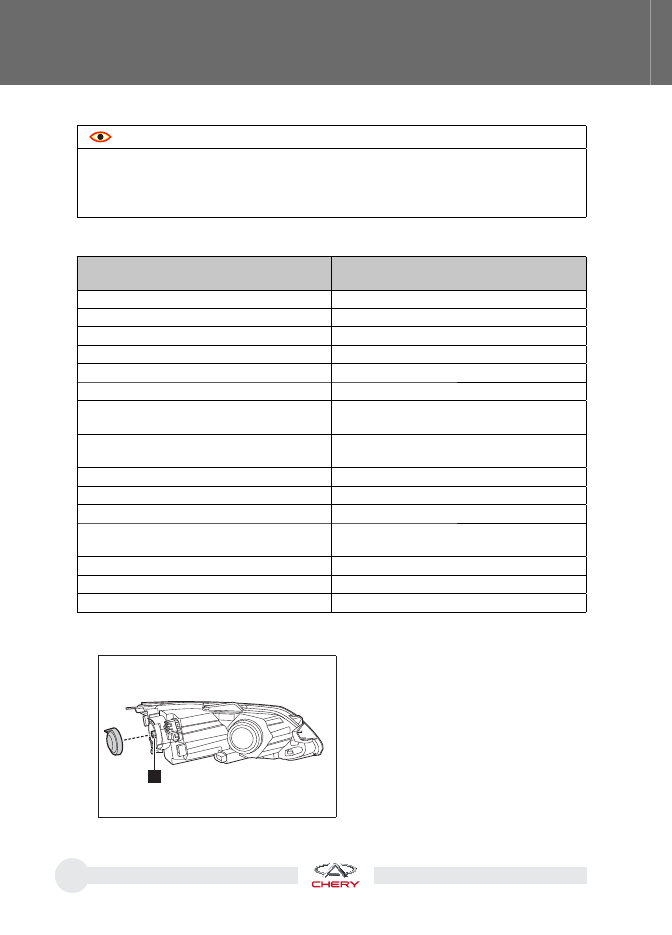

1. Снимите крышку корпуса фары (в

блоке фар/фонарей) и отсоедините
разъем лампы (1).

341

Глава 8.  ГРАФИК ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ



8

ГРАФИК ТЕХНИЧЕСКОГО

ОБСЛУЖИВАНИЯ

1

OMM16-8300

OMM16-8310

OMM16-8320

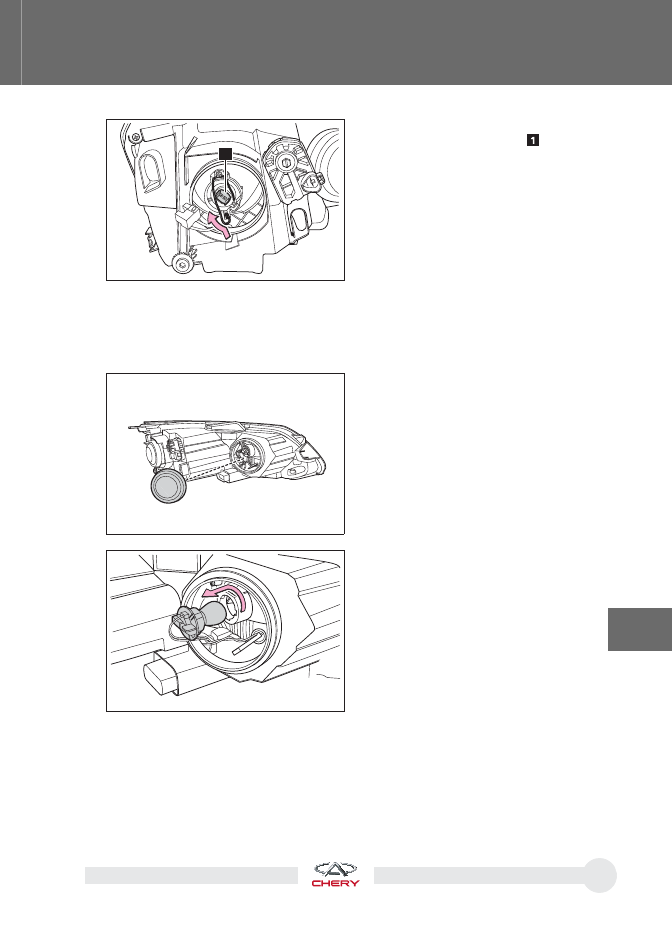

2.  Отсоедините фиксирующий зажим

и извлеките лампу фары

.

Замена лампы переднего указателя поворота



1.  Снимите крышку корпуса.

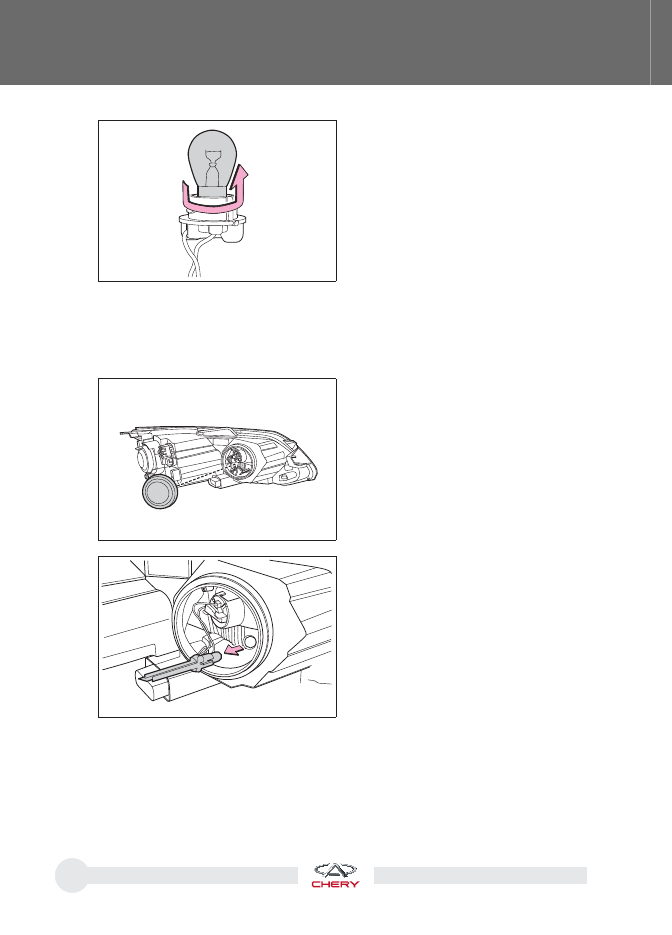

2.  Поверните патрон лампы против ча-

совой стрелки, чтобы извлечь его.

3.  Вставьте новую лампу, а затем установите на место все детали в блок фар/

фонарей в последовательности, обратной их снятию.

342

Глава 8.  ГРАФИК ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

OMM16-8340

OMM16-8310

OMM16-8330

3.  Извлеките лампу из патрона.

Замена лампы переднего габаритного фонаря



1.  Снимите крышку корпуса.

2.  Снимите патрон с лампой.

4.  Установите новую лампу переднего указателя поворота, а затем установите

на место все детали в блок фар/фонарей в последовательности, обратной их
снятию.

343

Глава 8.  ГРАФИК ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ



8

ГРАФИК ТЕХНИЧЕСКОГО

ОБСЛУЖИВАНИЯ

3.  Извлеките лампу из патрона.

4.  Установите новую лампу в патрон и установите патрон с лампой в блок фар/

фонарей в последовательности, обратной снятию.

1.  С помощью отвертки отверните два

фиксирующих болта, чтобы снять
рассеиватель фонаря.

2.  Отсоедините лампу от рассеивате-

ля.

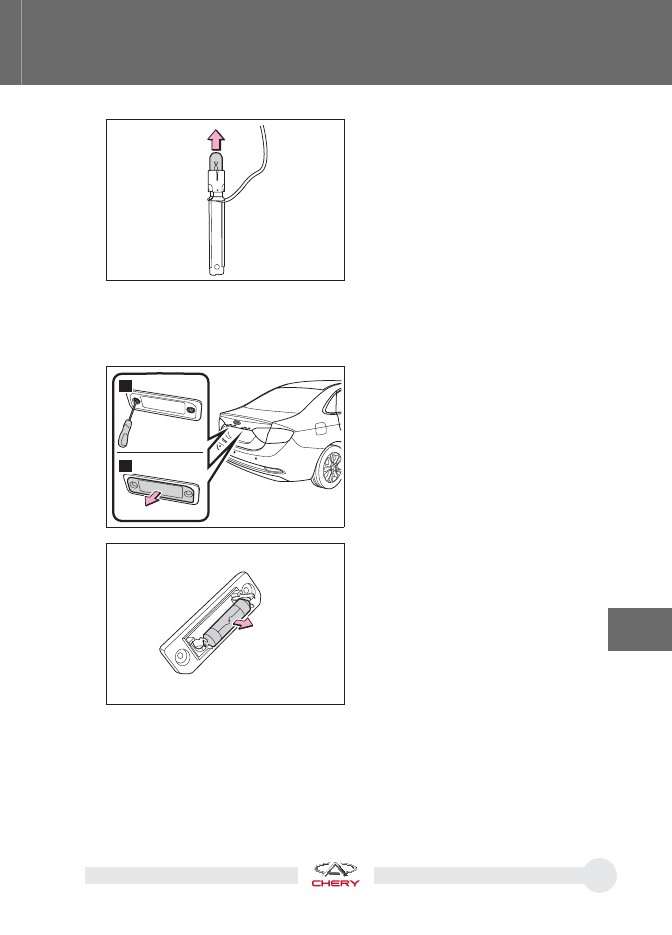

Замена лампы фонаря освещения регистрационного знака



3.  Установите новую лампу, а затем установите на место фонарь освещения ре-

гистрационного знака в последовательности, обратной снятию.

OMM16-8350

CHERY

ARRIZ0 7

1

2

OMM16-8360

OMM16-8370

344

Глава 8.  ГРАФИК ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

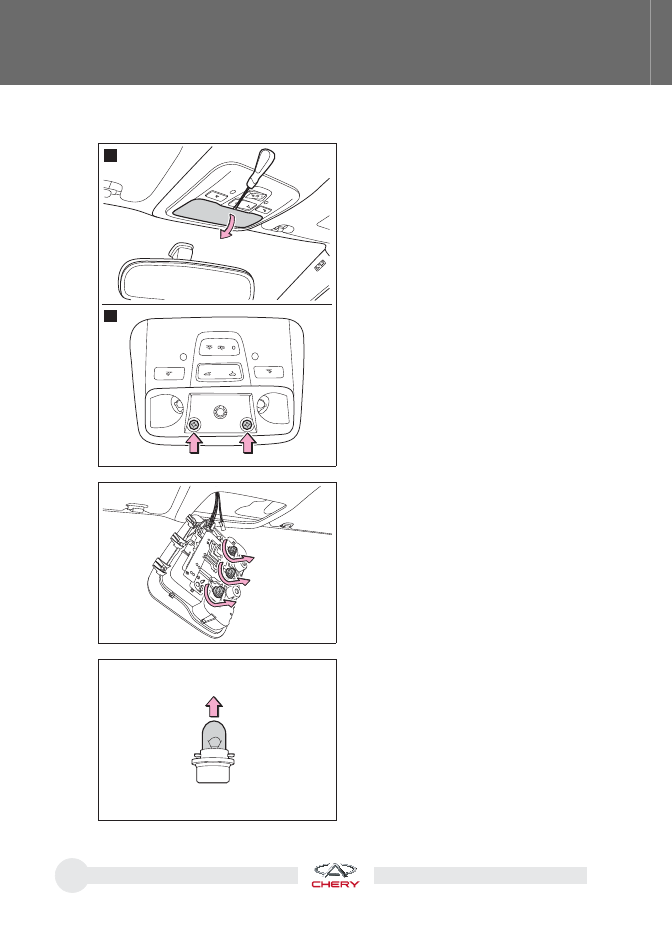

Замена лампы переднего плафона освещения салона



1

2

OMM16-8380

OMM16-8390

OMM16-8391

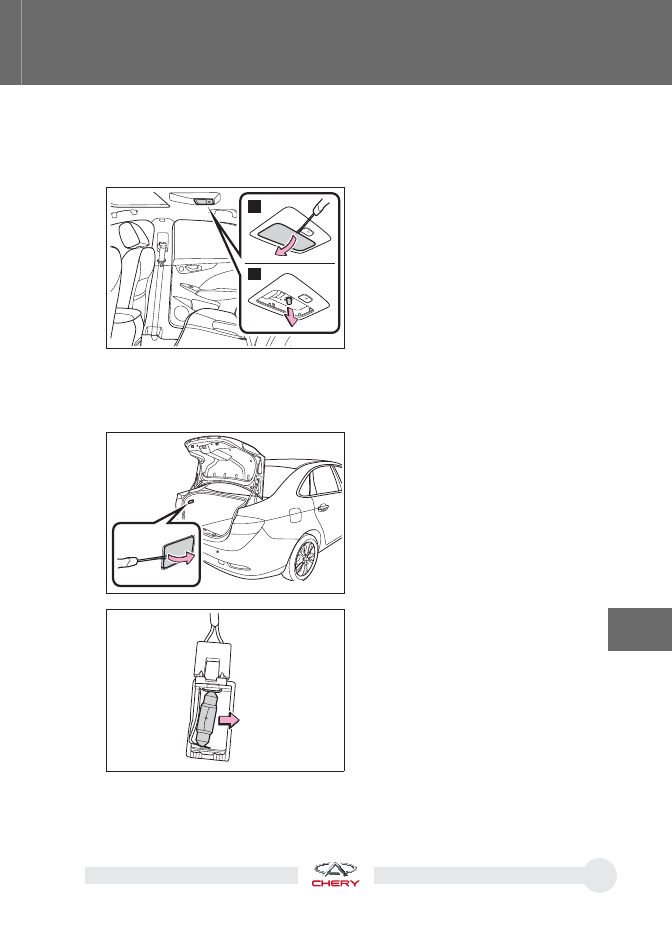

1.  С помощью плоской отвертки, обер-

нутой лентой, отделите рассеива-
тель. Отверните болты, фиксирую-
щие плафон освещения салона (в
сборе).

2.  Поверните патрон лампы против ча-

совой стрелки, чтобы извлечь его.

3.  Извлеките лампу из патрона.

345

Глава 8.  ГРАФИК ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ



8

ГРАФИК ТЕХНИЧЕСКОГО

ОБСЛУЖИВАНИЯ

1.  С помощью плоской отвертки, обер-

нутой лентой, отделите рассеива-
тель.

2.  Снимите лампу.

1.  С помощью плоской отвертки, обер-

нутой лентой, отделите рассеива-
тель.

2.  Снимите лампу.

4.  Установите новую лампу переднего плафона освещения салона в последова-

тельности, обратной снятию.

Замена лампы заднего плафона освещения салона



3.  Установите новую лампу заднего плафона освещения салона в последова-

тельности, обратной снятию.

Замена лампы плафона освещения багажника



1

2

OMM16-8400

OMM16-8410

OMM16-8420

3.  Установите новую лампу плафона освещения багажника в последовательно-

сти, обратной снятию.

346

Глава 8.  ГРАФИК ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

Прочие приборы освещения и сигнализации





Замену ламп прочих приборов освещения и сигнализации нельзя выполнить са-
мостоятельно. Для этого нужно обратиться на сервисную станцию официального
дилера Chery.

Ручная регулировка фар ближнего и дальнего света

Для регулировки фар ближнего и дальнего света вставьте отвертку в нужное ре-
гулировочное отверстие и поворачивайте ее в направлении по часовой стрелке
или против часовой стрелки.

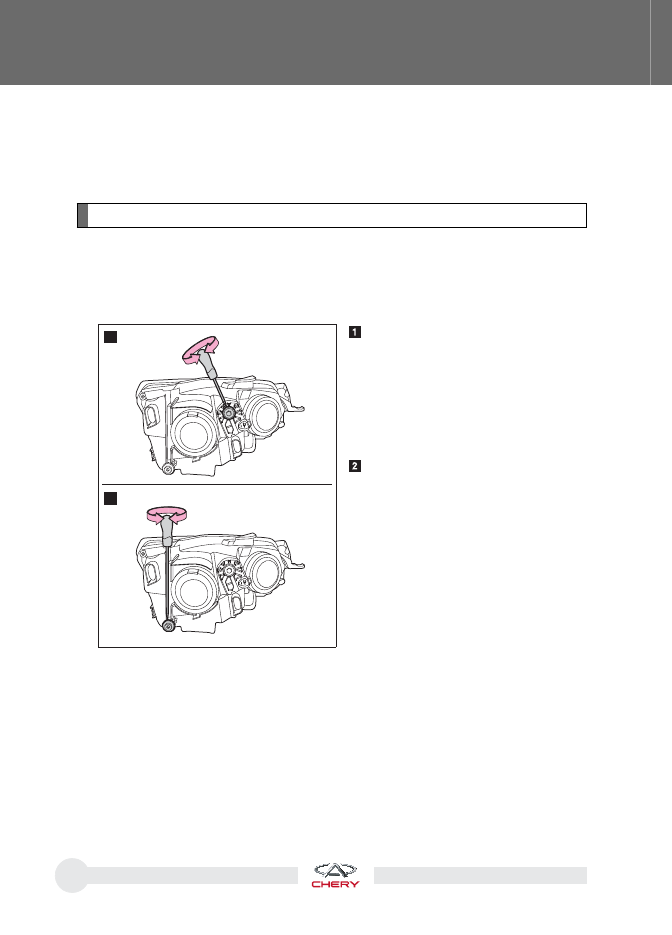

Способ регулировки левой фары



1

2

OMM16-8430



Уменьшение/увеличение угла на-
клона светового пучка

  Поверните отвертку по часовой

стрелке: Угол наклона светового
пучка увеличивается



Поверните отвертку против часовой
стрелки: Угол наклона светового
пучка уменьшается



Поворот светового пучка влево/
вправо

  Поверните отвертку по часовой

стрелке: Световой пучок смещается
вправо



Поверните отвертку против часовой
стрелки: Световой пучок смещается
влево

347

Глава 8.  ГРАФИК ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ



8

ГРАФИК ТЕХНИЧЕСКОГО

ОБСЛУЖИВАНИЯ

1

2

OMM16-8440

  Уменьшение/увеличение угла на-

клона светового пучка



Поверните отвертку по часовой
стрелке: Угол наклона светового
пучка увеличивается



Поверните отвертку против часо-
вой стрелки: Угол наклона светово-
го пучка уменьшается

  Поворот светового пучка влево/

вправо



Поверните отвертку по часовой
стрелке: Световой пучок смещает-
ся влево



Поверните отвертку против ча-
совой стрелки: Световой пучок
смещается вправо

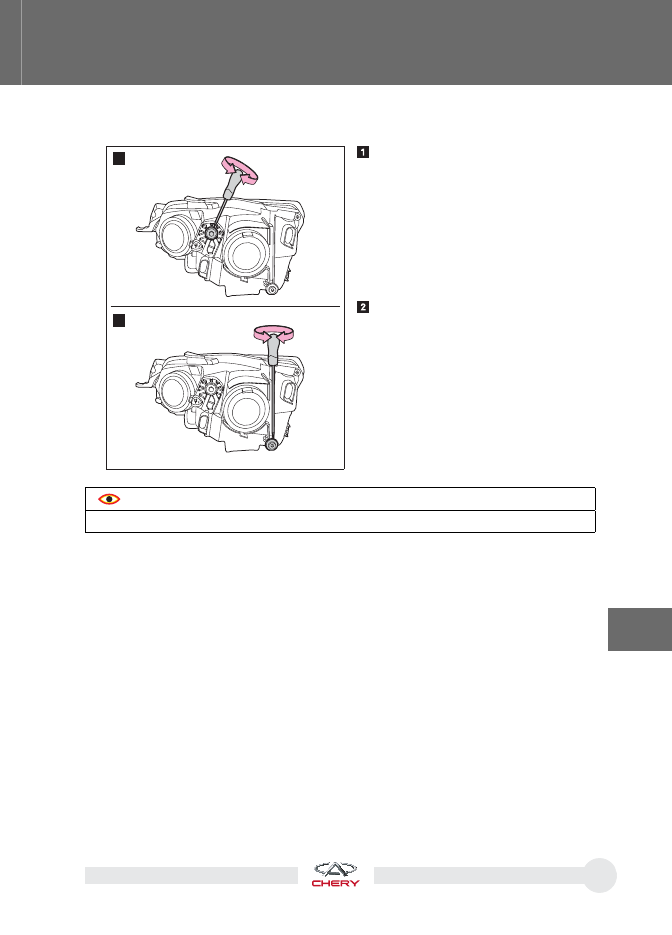

Способ регулировки правой фары





  ОСТОРОЖНО

Регулируйте световые пучки фар в соответствии с Правилами дорожного движения.

348

Мойка автомобиля



  Для мойки автомобиля нужно использовать только холодную или теплую

воду. При использовании моек высокого давления вода может попасть в са-
лон автомобиля.

Глава 8. ГРАФИК ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

8-3. Уход за кузовом и салоном автомобиля



  ОСТОРОЖНО

Перед использованием автоматической мойки выключите систему кондиционирова-
ния воздуха и закройте все стекла.

Мойка автомобиля вручную





При использовании моющего средства смывайте его большим количеством
чистой воды, затем протрите кузов сухой тканью.



  ОСТОРОЖНО

Запрещается мойка двигателя или моторного отсека вашего автомобиля струей



воды.

Начав движение после мойки автомобиля, несколько раз нажмите педаль тормоза



для удаления воды с тормозных дисков.

При регулярном движении по пыльным дорогам рекомендуется не реже одного



раза в месяц промывать ходовую часть автомобиля.

Очистка кожаной обивки салона





Протрите кожаную обивку влажной хлопковой тканью или полотенцем и просу-
шите ее чистой мягкой тканью. Сильно загрязненную поверхность нужно очищать
нейтральными моющими средствами, например, пенистым мыльным очистите-
лем.



При нормальных условиях эксплуатации рекомендуется раз в полгода обрабаты-
вать натуральную кожу специальными средствами для ухода за ней.



  ОСТОРОЖНО

При очистке не допускайте переувлажнения натуральной кожи. Особенно следите за
тем, чтобы вода не попадала внутрь швов обивки из натуральной кожи.

349

Глава 8.  ГРАФИК ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ



8

ГРАФИК ТЕХНИЧЕСКОГО

ОБСЛУЖИВАНИЯ

Очистка фар



Для очистки фар пользуйтесь профессиональными химическими раство-
рителями. Не протирайте сухие фары, чтобы не поцарапать их, и не исполь-
зуйте для очистки острые предметы. Не направляйте струю воды на заднюю
часть корпуса фары, чтобы исключить попадание воды внутрь и повреждение
фары.

Очистка заднего стекла



Для очистки заднего стекла пользуйтесь только мягкой тканью, чтобы не по-
вредить обогреватель заднего стекла. Не пользуйтесь для этого предметами
с острыми краями или растворителями.

Уход за колесами



Во избежание коррозии регулярно мойте все колеса водным раствором ней-
трального моющего средства. Запрещается использование жестких щеток,
чтобы не повредить защитное покрытие колес.

Антикоррозийная обработка днища кузова



Днище кузова автомобиля имеет антикоррозионное покрытие. Регулярно
проверяйте состояние этого покрытия и обращайтесь на сервисную станцию
Chery для его восстановления.

Уход за лакокрасочным покрытием



Для сохранения хорошего внешнего вида автомобиля следует один или два
раза в год обрабатывать кузов полировальным составом.

Мелкий ремонт лакокрасочного покрытия кузова (сколы, царапины, истира-
ние) следует проводить на сервисной станции официального дилера Chery.



  ОСТОРОЖНО

Для продления срока службы лакокрасочного покрытия вовремя удаляйте такие вред-
ные загрязнения, как птичий помет, смолы, следы насекомых, масляные пятна и т.д.

350

Глава 8.  ГРАФИК ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

Глава 8. ГРАФИК ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

8-4. Обкатка нового автомобиля

Рекомендации по обкатке двигателя:



При пробеге первой 1000 км:

Начинайте движение только после прогрева двигателя.



Избегайте интенсивных разгонов при полностью нажатой педали акселерато-



ра.

Запрещается двигаться со скоростью выше 100 км/ч.



Частота вращения коленчатого вала не должна превышать 4000 об/мин.



Избегайте движения при низких оборотах двигателя (менее 1500 об/мин) на



2,3,4 и 5 передачах.

Запрещена буксировка прицепов и автомобилей.



Избегайте резкого трогания с места.



Избегайте, по возможности, резкого торможения.





  ОСТОРОЖНО

Не допускайте без необходимости работу двигателя при высокой частоте вра-



щения коленчатого вала (максимально допустимая частота вращения составляет
6000 об/мин). Раннее переключение на более высокую передачу способствует эко-
номии топлива, снижению уровня шума и защите окружающей среды.

Не допускайте работы непрогретого двигателя с высокой частотой вращения ко-



ленчатого вала.

Рекомендации по приработке тормозных механизмов:





Новые тормозные колодки не создают достаточной силы трения для идеаль-
ной эффективности торможения при первых 200 км пробега. В этот период
нужно сильнее нажимать педаль тормоза для обеспечения эффективности
торможения. Эта рекомендация относится и к каждой замене тормозных ко-
лодок.

Рекомендации по приработке шин:



  Новые шины требуют небольшого периода приработки. В начале эксплуа-

тации шины не обеспечивают оптимального сцепления с дорогой. Поэтому
управляйте автомобилем с осторожностью, особенно при первых 100 км про-
бега. После пробега первых 800 км следует обязательно подтянуть болты кре-
пления колес, затянув их с предписанным моментом затяжки (110 ± 10 Н•м).
Кроме того, после замены колеса или ослабления затяжки колесных болтов
их следует подтянуть установленным моментом после пробега 800 км.

Глава 8. ГРАФИК ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

8-4. Обкатка нового автомобиля

351

ХАРАКТЕРИСТИКИ
АВТОМОБИЛЯ

9-1. Идентификационный

номер

автомобиля (VIN) ................. 352

9-2.   Характеристики

автомобиля ......................... 354



Модель и тип автомобиля .... 354

 Габаритные

размеры

автомобиля ......................... 355

 Весовые

параметры

автомобиля ......................... 356

 Основные

размерные

показатели автомобиля ....... 357

 Характеристики

двигателя

... 358

 Автоматическая

коробка

передач ............................... 359

 Механическая

коробка

передач ............................... 360

 Система

питания

................. 360

 Система

смазки

................... 361

 Система

охлаждения

двигателя ............................ 362

 Система

зажигания.............. 362

 Подвеска

............................. 362

 Система

рулевого

управления .......................... 363

 Тормозная

система

.............. 363

Углы установки колес ........... 364



Колеса и шины ..................... 364

 Заправочные

емкости

.......... 365

 Аккумуляторная

батарея

...... 365

Глава 9

352

Глава 9.  ХАРАКТЕРИСТИКИ  АВТОМОБИЛЯ

9-1. Идентификационный номер автомобиля (VIN)

OMM16-9000

LVVDCXXXXXXXXXXXX

*

*

LVVDCXXXXXXXXXXXX

*

*

OMM16-9050

CHERY AUTOMOBILE COMPANY Ltd.,CHINA

XXXX kg

LVVDXXXXXXXXXXXXX

1- XXX  kg
2- XXX kg

OMM16-9010

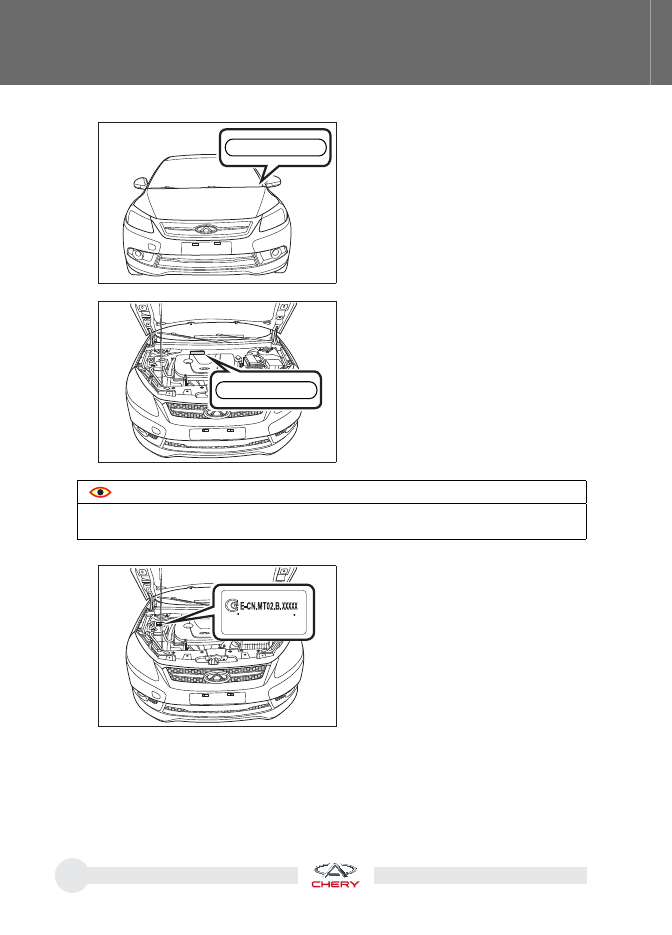

Идентификационный номер автомоби-
ля (VIN) нанесен в верхнем левом углу
передней панели и виден снаружи авто-
мобиля через ветровое стекло.

Кроме того, VIN нанесен на раме мо-
торного отсека, с правой стороны.



  ОСТОРОЖНО

Запрещено повреждать идентификационный номер автомобиля (VIN) или места во-
круг него (закрывать, закрашивать, вырезать, проваривать, сверлить или удалять).

Идентификационная табличка автомо-
биля находится в моторном отсеке на
верхней опоре передней амортиза-
торной стойки.

353

Глава 9.  ХАРАКТЕРИСТИКИ  АВТОМОБИЛЯ



9

ХАРАКТЕРИСТИКИ

АВТОМОБИЛЯ

SQRE4G16

XXXXXXXXX

*

*

*

OMM16-9040

QR525MHE

XXXXXXXXX

OMM16-9020

QR019CHB

XXXXXXXXX

OMM16-9030

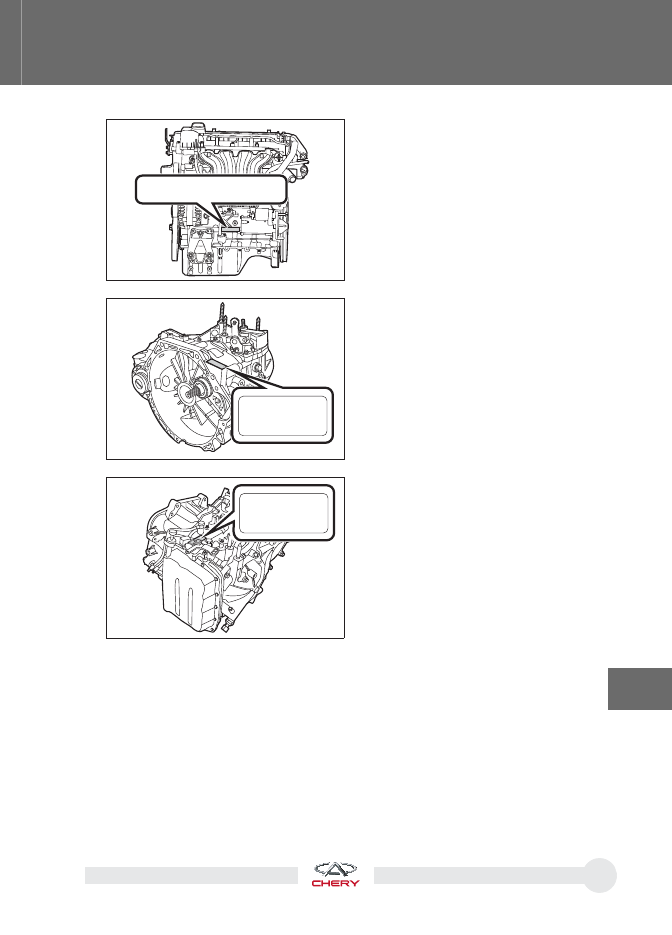

Номер двигателя выбит на блоке ци-
линдров.

Номер коробки передач (автомобиль с
механической коробкой передач) вы-
бит на ее картере.

Номер коробки передач (автомобиль
с автоматической бесступенчатой ко-
робкой передач) выбит на ее картере,
рядом с щупом для проверки уровня
рабочей жидкости.

354

Модель и тип автомобиля

Глава 9.  ХАРАКТЕРИСТИКИ  АВТОМОБИЛЯ

9-2.  Характеристики автомобиля

Модель и тип автомобиля указаны в таблице 1.

Таблица 1 Модель и тип автомобиля

Модель автомобиля

1,6 L MT

1,6 L CVT

Тип автомобиля

Передний привод (4x2), передние управляемые колеса,

двигатель расположен спереди, кузов трехобъемный,

четырехдверный, пятиместный, пассажирский, лево-

стороннее рулевое управление

Модель двигателя

SQRE4G16

Тип двигателя

Вертикальный, рядный, 4-цилиндровый, 4-тактный, с

жидкостным охлаждением и двумя верхними распреде-

лительными валами, двойное независимое управление

системой фаз газораспределения (DVVT) и изменение

длины впускного коллектора (VIS)

Система питания

Электронная система распределенного последователь-

ного впрыска топлива

Модель коробки

передач

QR525MHE

QR019CHB

355

Глава 9.  ХАРАКТЕРИСТИКИ  АВТОМОБИЛЯ



9

ХАРАКТЕРИСТИКИ

АВТОМОБИЛЯ

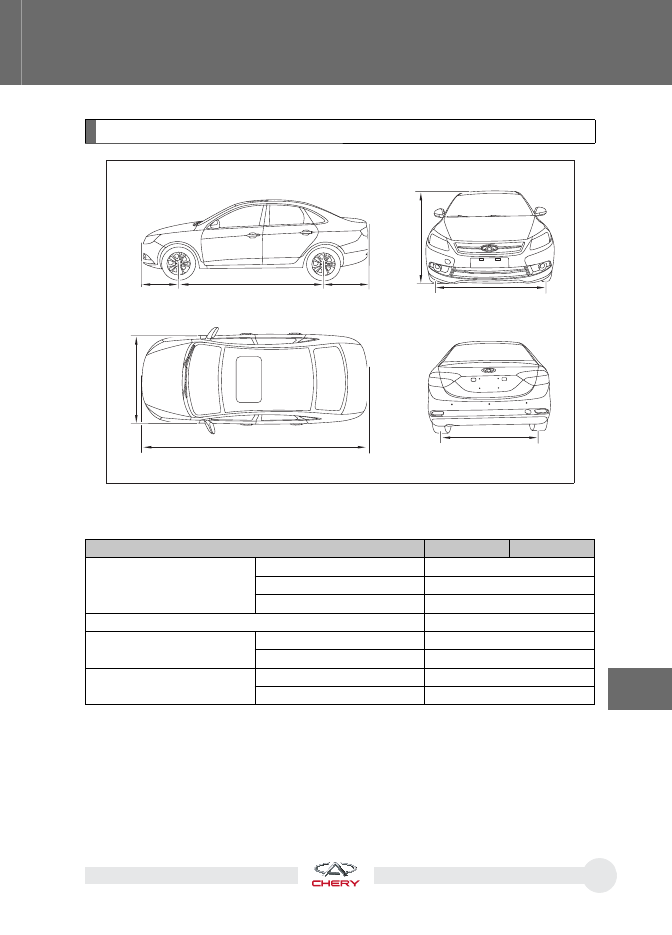

Габаритные размеры автомобиля

CHERY

ARRIZO 7

OMM16-9060

Передний

свес

Колесная

база

Габаритная длина

Колея передних колес

Колея задних колес

Габаритная высота

Габаритная

ширина

Задний

свес

Основные размерные показатели автомобиля приведены в таблице 2.

Таблица 2 Основные размерные показатели автомобиля

Модель автомобиля

1,6 L MT

1,6 L CVT

Габаритные размеры

Длина (мм)

4652

Ширина (мм)

1825

Высота (мм)

1483

Колесная база (мм)

2700

Колея

Передняя (мм)

1550

Задняя (мм)

1540

Свесы

Передний (мм)

924

Задний (мм)

1028

356

Глава 9.  ХАРАКТЕРИСТИКИ  АВТОМОБИЛЯ

Весовые параметры автомобиля

Весовые параметры и число мест в автомобиле приведены в таблице 3.

Таблица 3 Весовые параметры и число мест в автомобиле

Позиции

Значение

Модель автомобиля

1,6 L MT

1,6 L CVT

*Снаряженная масса автомобиля (кг)

1425

1470

Допустимая грузоподъемность автомобиля

(включая пассажиров) (кг)

300

Допустимая полная масса  автомобиля (кг)

1725

1770

Распределение допустимой

полной массы автомобиля

Передние колеса (кг)

900

945

Задние колеса (кг)

825

825

Число пассажиров (включая водителя)

5

*  »Масса автомобиля в снаряженном состоянии» -  включает массы: порожнего

автомобиля, полного запаса топлива и других эксплуатационных жидкостей, ин-
струментов, водителя (75 кг) и запасного колеса.

357

Глава 9.  ХАРАКТЕРИСТИКИ  АВТОМОБИЛЯ



9

ХАРАКТЕРИСТИКИ

АВТОМОБИЛЯ

Основные размерные показатели автомобиля

Основные характеристики автомобиля приведены в таблице 4.

Таблица 4 Основные характеристики (параметры) автомобиля

Позиции

Значение

Модель автомобиля

1,6 L MT

1,6 L CVT

Параметры

проходимости

Минимальный дорожный просвет (мм)

127

Минимальный

диаметр разво-

рота

Направо (м)

11,2

Налево (м)

11,2

Угол въезда (°)

14

Угол съезда (°)

17

Угол продольной

проходимости

Снаряженный

автомобиль (°)

15

Автомобиль

с полной нагрузкой (°)

12

Скоростные

показатели

Максимальная скорость (км/ч)

185

180

358

Глава 9.  ХАРАКТЕРИСТИКИ  АВТОМОБИЛЯ

Характеристики двигателя

Конструктивные характеристики и основные показатели двигателя приведены в та-
блице 5.

Таблица 5 Характеристики двигателя

Модель двигателя

SQRE4G16

Тип двигателя

Вертикальный, рядный,

4-цилиндровый, 4-тактный, с

жидкостным охлаждением и двумя

верхними распределительными

валами, двойное независимое

управление системой фаз газора-

спределения (DVVT) и изменение

длины впускного коллектора (VIS)

Диаметр цилиндра (мм)

77

Ход поршня (мм)

85,8

Рабочий объем (куб. см)

1598

Степень сжатия

11

Максимальная мощность (кВт)

93

Частота вращения коленчатого вала при

максимальной мощности (об/мин)

6150

Максимальная полезная мощность (кВт)

93

Частота вращения коленчатого вала при

максимальной полезной мощности (об/мин)

6150

Максимальный крутящий момент (Нм)

160

Частота вращения коленчатого вала при

максимальном крутящем моменте (об/мин)

3900

359

Глава 9.  ХАРАКТЕРИСТИКИ  АВТОМОБИЛЯ



9

ХАРАКТЕРИСТИКИ

АВТОМОБИЛЯ

Модель автоматической коробки передач: QR019CHB. Передаточные отноше-
ния ступеней коробки передач приведены в таблице 6.

Таблица 6 Передаточные отношения

Модель коробки передач

QR019CHB

Тип коробки передач

CVT (Автоматическая бесступенчатая

коробка передач)

Расположение

Поперечное

Межосевое расстояние (мм)

204

Максимальный входной крутящий момент

(Нм)

190

Передаточное отношение главной

передачи

5,141

Общее передаточное отношение коробки

передач

5,432

Минимальное передаточное отношение

0,440

Минимальное передаточное отношение

главной передачи

0,440

Минимальное общее передаточное

отношение

2,262

Максимальное передаточное отношение

2,390

Максимальное передаточное отношение

главной передачи

2,390

Максимальное общее передаточное

отношение

12,287

Автоматическая коробка передач

360

Глава 9.  ХАРАКТЕРИСТИКИ  АВТОМОБИЛЯ

Механическая коробка передач

Модель механической коробки передач: QR525MHE. Передаточные отношения сту-
пеней коробки передач приведены в таблице 7.

Рекомендуемое топливо



Таблица 7 Передаточные отношения

Модель коробки передач

QR525MHE

Передаточные

отношения

1-я передача

3,583

2-я передача

2,053

3-я передача

1,379

4-я передача

1,030

5-я передача

0,821

Передача заднего хода

3,417

Передаточное отношение

главной передачи

4,313

Система питания



Параметры системы питания приведены в таблице 8.

Таблица 8 Система питания

Модель двигателя

SQRE4G16

Топливо

Неэтилированный бензин с октано-

вым числом не ниже 92

Октановое число

Октановое число не ниже 92

Топливный бак

Тип

Пластиковый топливный бак

Вместимость

50 л

Топливный насос

Электрический





Используйте только указанный в таблице сорт бензина, либо бензин более
высокого качества.



  ОСТОРОЖНО

Использование бензина более низкого сорта приведет к повреждению двигателя.



Используйте только неэтилированный бензин. Использование этилированного



бензина приведет к выходу из строя трехкомпонентного каталитического нейтра-
лизатора и повышению уровня токсичности отработавших газов.

361

Глава 9.  ХАРАКТЕРИСТИКИ  АВТОМОБИЛЯ



9

ХАРАКТЕРИСТИКИ

АВТОМОБИЛЯ

Система смазки



Параметры системы смазки приведены в таблице 9.

Таблица 9 Параметры системы смазки

Модель двигателя

SQRE4G16

Объем заливаемого масла

4 ± 0,5 л

Сорт масла

Летнее: SAE 10W-40 (SM или выше)

Зимнее: SAE 5W-40 (SM или выше)

Выбор масла





Индекс 5W в обозначении 5W-40 указывает на характеристику масла, которая
обеспечивает возможность запуска двигателя при низких температурах. Масло
с более низким числом перед буквой W обеспечивает более легкий запуск дви-
гателя при низких температурах.



Число 40 в обозначении 5W-40 указывает вязкость масла при рабочей темпера-
туре. Масло с более высокой вязкостью лучше подходит для работы двигателя с
высокой частотой вращения коленчатого вала или при высоких эксплуатацион-
ных нагрузках.



  ОСТОРОЖНО

Во избежание повреждения двигателя используйте только указанное выше мотор-



ное масло.

При замене или добавлении масла его уровень не должен превышать отметку мак-



симального значения.

Во избежание повреждения двигателя запрещается использование любых приса-



док к маслу.

362

Глава 9.  ХАРАКТЕРИСТИКИ  АВТОМОБИЛЯ

Система охлаждения двигателя

Система зажигания

Параметры системы охлаждения приведены в таблице 10.

Модель свечей зажигания указана в таблице 11.

Конструкция подвески приведена в таблице 12.

Таблица 10 Система охлаждения

Модель автомобиля

1.6 L MT

1.6 L CVT

Тип радиатора

Трубчато-ленточный радиатор

Охлаждающая жидкость

Вместимость системы охлаждения: 8 л,

деминерализованная вода и состав G11 в
объемном соотношении 1:1, температура

замерзания: -35°C

Таблица 11 Модель свечей зажигания

Модель двигателя

SQRE4G16

Модель свечей зажигания

3707AAG

Таблица 12 Подвеска

Модель автомобиля

1,6 L MT

1,6 L CVT

Передняя подвеска

Независимая подвеска со стойками Мак-

Ферсон, высота не регулируется, спираль-

ные пружины, амортизаторы двустороннего

действия, со стабилизатором поперечной

устойчивости

Задняя подвеска

Многозвенная независимая подвеска, вы-

сота не регулируется, спиральные пружины,

амортизаторы двустороннего действия, со
стабилизатором поперечной устойчивости



  ОСТОРОЖНО

Используйте свечи зажигания указанной модели.



Не регулируйте зазор между электродами.



Подвеска

363

Глава 9.  ХАРАКТЕРИСТИКИ  АВТОМОБИЛЯ



9

ХАРАКТЕРИСТИКИ

АВТОМОБИЛЯ

Система рулевого управления

Тормозная система

Конструкция рулевого управления приведена в таблице 13.

Параметры тормозной системы приведены в таблице 14.

Таблица 13 Система рулевого управления

Модель автомобиля

1,6 L MT

1,6 L CVT

Диаметр рулевого колеса (мм)

374

Тип усилителя рулевого управления

Электрический

Тип рулевого механизма

Зубчато-реечный

Тип рулевой колонки

Регулируемая, энергопоглощающая

Диапазон регу-

лировки поло-

жения рулевого

колеса

Вверх-вниз (мм)

38

Вперед-назад (мм)

0

Предельные

положения ру-

левого колеса

Число оборотов

рулевого коле-

са до упора

Влево

1,42

Вправо

1,42

Таблица 14 Тормозная система

Модель автомобиля

1,6 L MT

1,6 L CVT

Тормозная

система

Передние колеса

Дисковые

Задние колеса

Дисковые механизмы с барабанами для стоя-

ночного тормоза

Усилитель тормозной системы

Вакуумный

Стояночный тормоз

Механический тросовый привод на задние

колеса

Тормозная жидкость

Тип жидкости: DOT-4. Уровень рабочей

жидкости должен находиться между отметками

MAX и MIN.

364

Глава 9.  ХАРАКТЕРИСТИКИ  АВТОМОБИЛЯ

Углы установки колес

Колеса и шины

Углы установки колес приведены в таблице 15.

Модели шин и колес, давление воздуха в шинах и момент затяжки болтов кре-
пления колес приведены в таблице 16.

Таблица 15 Параметры для регулировки углов установки колес

(ненагруженный автомобиль)

Позиции

Значение

Модель автомобиля

1,6 L MT

1,6 L CVT

Передние колеса

Развал

-0,4° ± 20'

Продольный наклон оси поворота

3,95° ± 30'

Поперечный наклон оси поворота

12,56° ± 30'

Схождение

-0,05° ± 6'

Задние колеса

Развал

-0,7° ± 20'

Схождение

-0,11° ± 10'

Допустимая величина бокового увода

не более 3 м/км

Таблица 16 Модели шин и колес, давление воздуха в шинах и момент затяжки болтов

крепления колес

Модель автомобиля

1,6 L MT

1,6 L CVT

Модель шин

195/65 R15, 205/55 R16

Размер обода

15x6J, 16x6 1/2J

Давление воздуха в

холодных шинах (кПа)

(снаряженный автомо-

биль)

Передние колеса

220

Задние колеса

220

Запасное колесо

250

Момент затяжки болтов крепления колес

110 ±10 Нм

365

Глава 9.  ХАРАКТЕРИСТИКИ  АВТОМОБИЛЯ



9

ХАРАКТЕРИСТИКИ

АВТОМОБИЛЯ

Заправочные емкости

Аккумуляторная батарея

Заправочные емкости для других рабочих жидкостей приведены в таблице 17.

Модель аккумуляторной батареи указана в таблице 18.

Таблица 17 Типы и заправочные емкости для рабочих жидкостей

Название

Вместимость

Марка, тип

Масло/рабочая жид-

кость для коробки

передач

QR019CHB

8,0 ± 0,2 л

ATF SP-III

QR525MHE

2,2 ± 0,1 л

API GL-4 75W-90

Жидкость омывателя

ветрового стекла

2,5 л

Концентрированное

средство и вода, объем-

ное соотношение 1:20

Таблица 18 Аккумуляторная батарея

Название

Модель

Аккумуляторная батарея

12 В, 60 Ач















содержание      ..     9      10      11
