Chery Arrizo 7. Руководство по эксплуатации (2014 год) - часть 10





304

Глава 7. ПОМОЩЬ КЛИЕНТУ

7-1. Обслуживание автомобиля

Организация технического обслуживания

Перечень работ

Запрос на проведение обслуживания

При обращении за выполнением технического обслуживания вам нужно иметь
при себе соответствующие документы.  Не все работы, которые должны быть
выполнены, могут покрываться гарантией. Обсудите дополнительные расходы
с консультантом по обслуживанию. Ведите журнал технического обслуживания
автомобиля. Зачастую это помогает решить возникшую проблему.

Подготовьте письменный перечень неисправностей автомобиля или конкрет-
ных работ, которые следует выполнить. Если произошло дорожно-транспортное
происшествие или выполнена работа, которая не зафиксирована в журнале тех-
нического обслуживания, всегда сообщайте об этом консультанту по обслужи-
ванию.

Перечислите позиции, которые должны быть выполнены к концу дня, обсудите
ситуацию с консультантом по обслуживанию и перечислите позиции в порядке
очередности.

305



7

ПОМОЩЬ КЛИЕНТУ

Глава 7. ПОМОЩЬ КЛИЕНТУ

7-2. Если вам нужна помощь

Удовлетворенность обслуживанием

Услуги, предоставляемые сервисной станцией авторизованного дилера
Chery

Компания Chery и ее официальные дилеры обязуются предоставлять клиентам
высококачественные изделия и услуги. Для нас очень важна удовлетворенность
клиентов нашими автомобилями. При возникновении проблем при техническом
обслуживании рекомендуем вам предпринять следующие действия:

Обсудить проблему с консультантом по обслуживанию вашей сервисной



станции официального дилера Chery. Персонал сервисной станции офи-
циального дилера обладает профессиональными знаниями для быстрого
устранения возникших проблем.

Если решить проблему не удается, то обратитесь к руководителю отдела тех-



нического обслуживания. Он может обеспечить наилучшее решение пробле-
мы.

Если сервисная станция не может решить проблему, то обращайтесь в Отдел



послепродажного обслуживания ЗАО ЧЕРИ АВТОМОБИЛИ РУС.

Только оригинальные запасные части и материалы (OEM) могут обеспечить за-
явленный срок службы вашего автомобиля. Только компания Chery Automobile
Co., Ltd. поставляет запасные части сервисным станциям авторизованного ди-
лера Chery во всем мире. Поэтому используйте только оригинальные запасные
части от сервисных станций авторизованных дилеров Chery.

Авторизованные дилеры Chery являются профессионалами технического обслу-
живания, и только они официально уполномочены компанией Chery Automobile
Co., Ltd. При обращении на станции технического обслуживания авторизован-
ных дилеров для проведения соответствующих работ помните, что на них ра-
ботают механики, прошедшие обучение в компании Chery Automobile Co., Ltd.,
и они располагают оригинальными запасными деталями для обеспечения наи-
лучшего проведения работ.

306

Глава 7. ПОМОЩЬ КЛИЕНТУ

7-3. Отдел послепродажного обслуживания ЧЕРИ АВТОМОБИЛИ РУС

Способ обращения

Горячая линия:





8 (800) 555-999-8

Форма обратной связи:





на сайте www.chery.ru





307

Глава 7.  ПОМОЩЬ КЛИЕНТУ



7

ПОМОЩЬ КЛИЕНТУ

Информация, предоставляемая при обращении

OMM16-9000

LVVDCXXXXXXXXXXXX

*

*

Любое обращение в Отдел послепродажного обслуживания ЧЕРИ АВТОМОБИ-
ЛИ РУС должно включать следующие данные:

Фамилия и адрес владельца



Номер телефона владельца



Адрес электронной почты владельца



Название дилера, осуществлявшего продажу и обслуживание



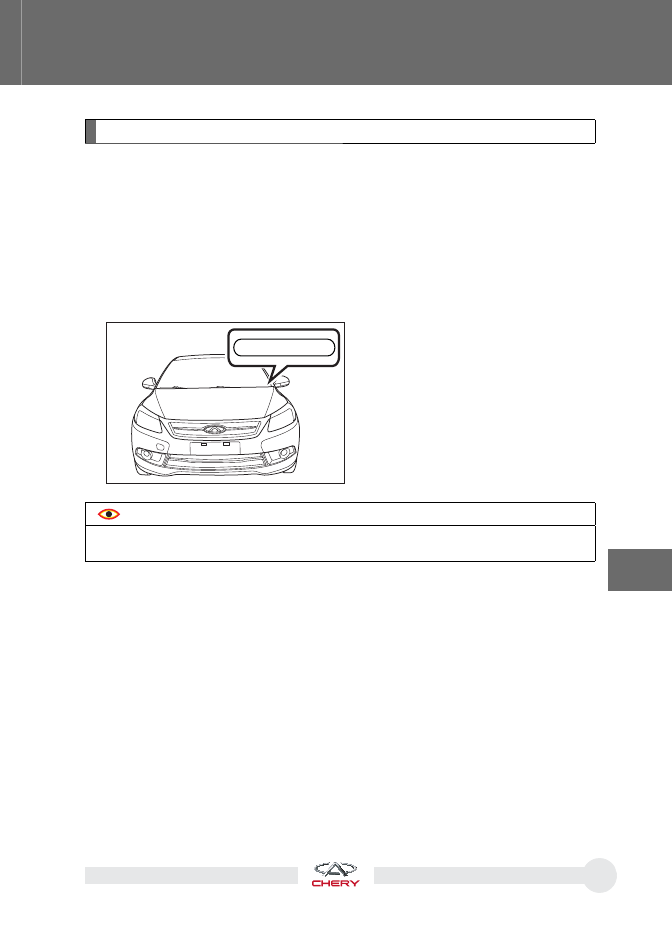

Идентификационный номер автомобиля (VIN)



Идентификационный номер автомоби-
ля (VIN) нанесен в верхнем левом углу
передней панели и виден снаружи ав-
томобиля через ветровое стекло.



  ОСТОРОЖНО

Запрещено повреждать идентификационный номер автомобиля (VIN) или места во-
круг него (закрывать, закрашивать, вырезать, проваривать, сверлить или удалять).

Дата продажи и текущий пробег автомобиля



История технического обслуживания вашего автомобиля



Точное описание неисправности и условия, при которых она возникла



308

Глава 7.  ПОМОЩЬ КЛИЕНТУ

309

Глава 8



Проверка давления воздуха
в шинах ................................ 328

 Проверка

шин

...................... 329

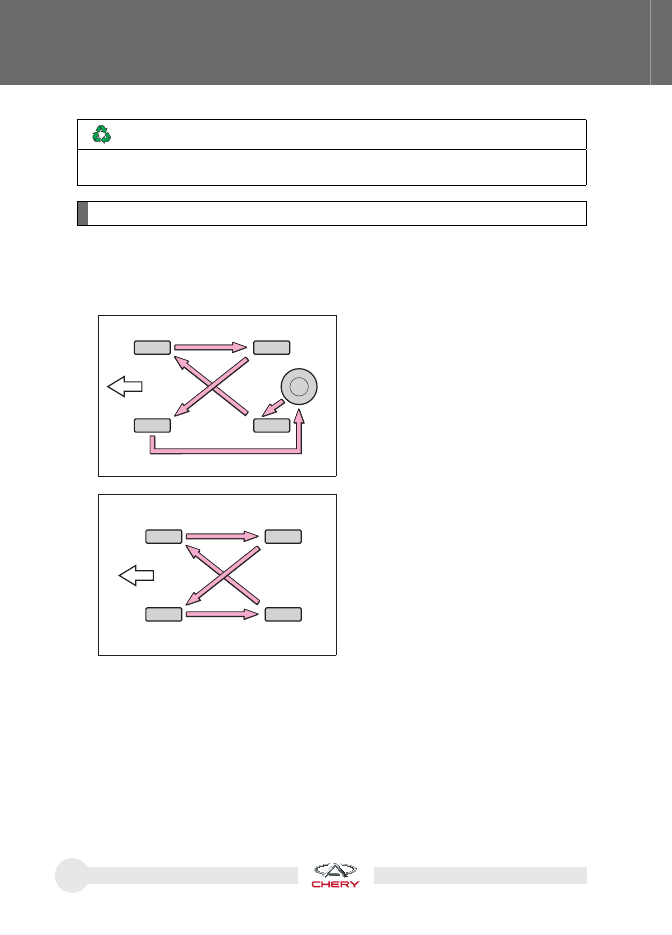

 Перестановка

колес

............. 330

 Проверка

аккумуляторной

батареи ............................... 331

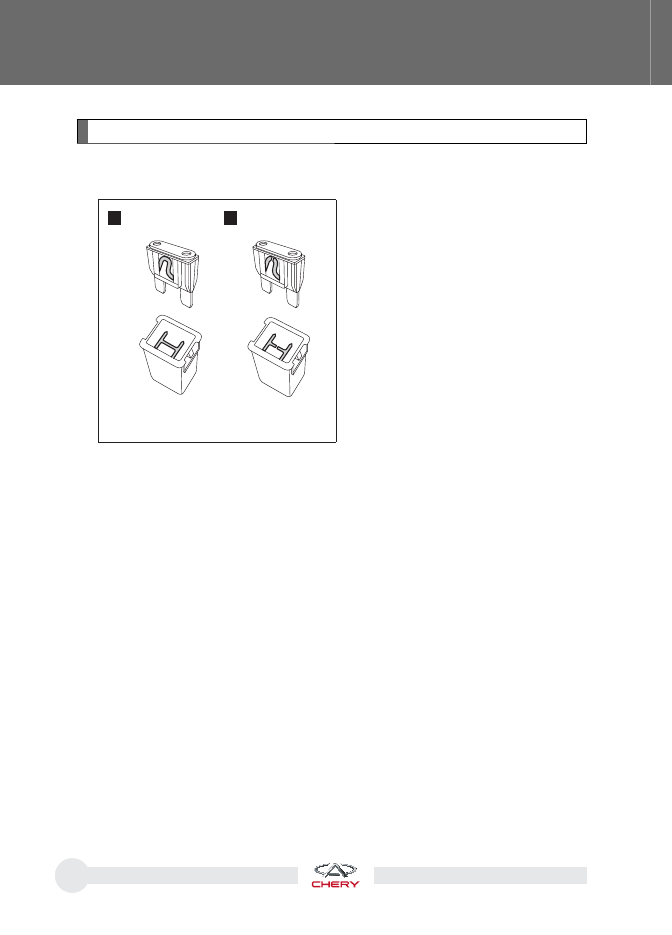

 Проверка

предохранителей

..332



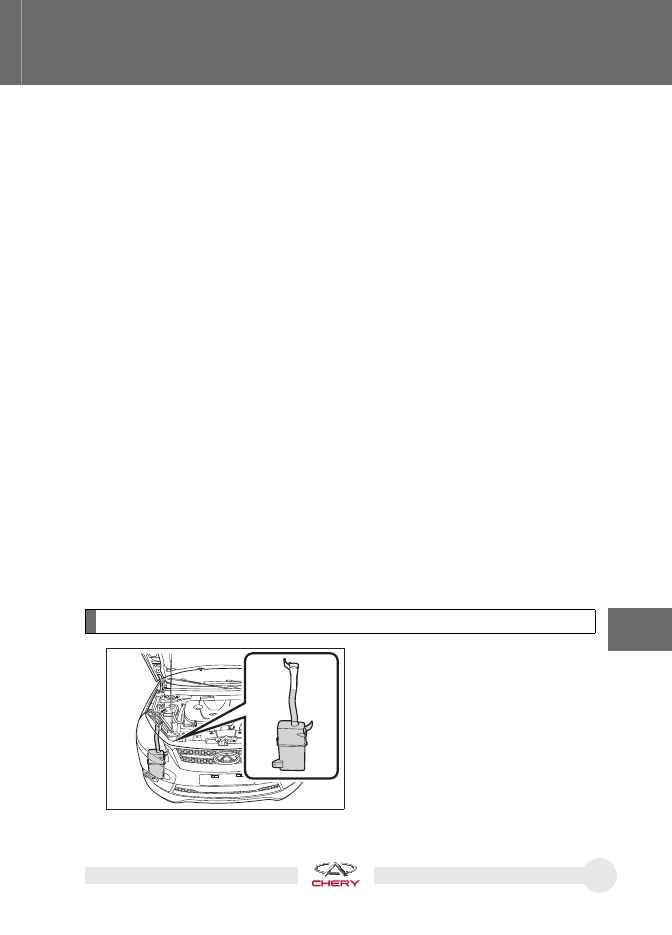

Добавление жидкости в бачок
омывателя ........................... 333



Проверка щеток очистителя
ветрового стекла ................. 334



Замена щеток очистителя
ветрового стекла ................. 335



Проверка и замена фильтра
вентиляции салона .............. 336

 Замена

ламп

........................ 338



Ручная регулировка фар
ближнего и дальнего света .. 346

8-3.   Уход за кузовом и салоном

автомобиля ......................... 348

8-4.   Обкатка нового

автомобиля ......................... 350

8-1.   Техническое обслуживание .. 310

 График

технического

обслуживания ...................... 310

8-2.   Операции, выполняемые

самостоятельно ................... 312



Проверки в моторном
отсеке .................................. 314

 Блок

предохранителей

и реле в моторном отсеке .... 315



Блок плавких предохранителей
в салоне автомобиля ........... 317



Блок плавких предохранителей
и реле в багажнике .............. 319



Проверка уровня моторного
масла .................................. 321



Проверка уровня рабочей
жидкости в коробке передач
(автомобиль с автоматической
бесступенчатой коробкой
передач) .............................. 323



Проверка уровня тормозной
жидкости ............................. 325

 Проверка

уровня

охлаждающей жидкости ...... 326

 Проверка

радиатора

и конденсатора .................... 327

 Проверка

натяжения

приводного ремня ............... 327

ГРАФИК ТЕХНИЧЕСКОГО
ОБСЛУЖИВАНИЯ

310

Глава 8. ГРАФИК ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

8-1. Техническое обслуживание

График технического обслуживания

Необходимость проведения технического обслуживания определяется по показа-
ниям одометра или времени, прошедшем с момента предыдущего обслуживания, в
зависимости от того, что наступает первым. Интервал для проведения технического
обслуживания по каждой позиции указан в графике технического обслуживания.



  ОСТОРОЖНО

Отказ от выполнения необходимых операций в соответствии с графиком технического
обслуживания приведет к выходу автомобиля из строя.

Ежедневное обслуживание



Проверьте исправность наружных и внутренних приборов освещения и



сигнализации. Замените все тусклые или перегоревшие лампы. Проверь-
те чистоту рассеивателей всех приборов освещения и сигнализации.

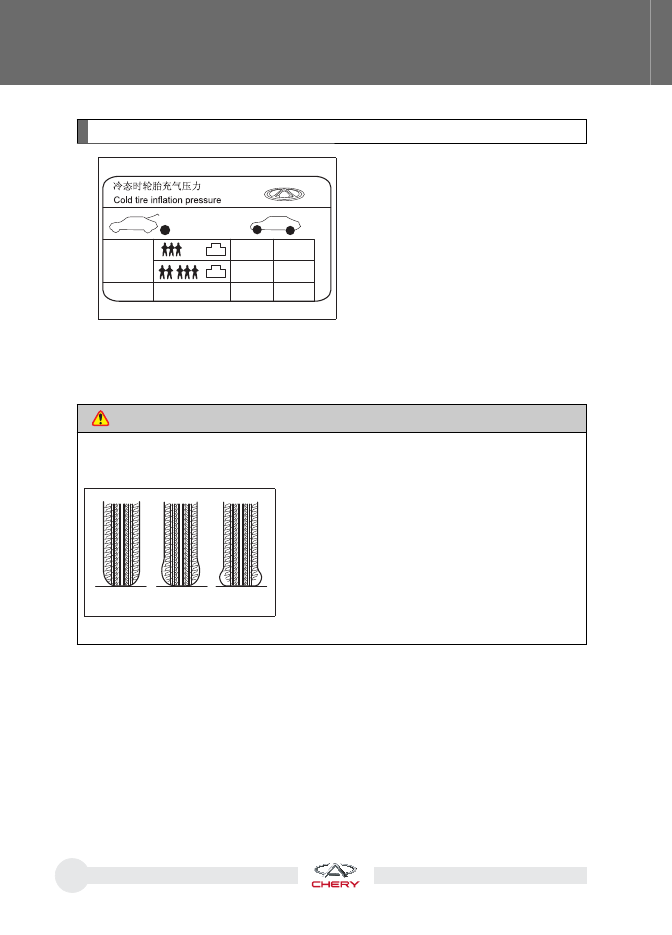

Визуально проверьте давление воздуха в шинах, износ протектора и на-



личие любых повреждений.

Ежемесячная проверка



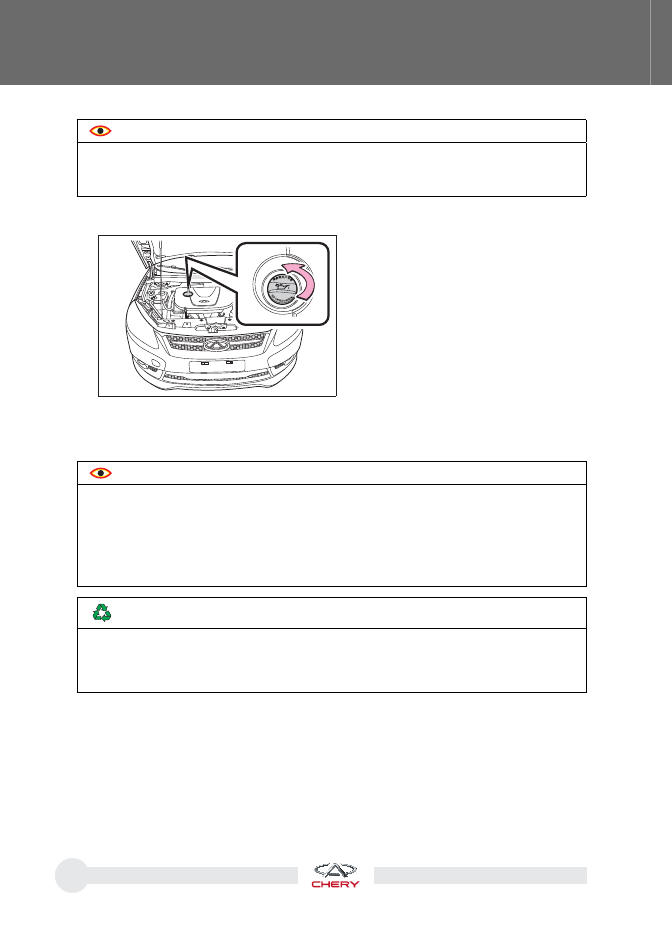

Проверьте уровень моторного масла через 5 минут после выключения



полностью прогретого двигателя. Для обеспечения точности результата
проверку уровня моторного масла следует проводить, когда автомобиль
находится на горизонтальной площадке. Долейте моторное масло, если
его уровень ниже отметки MIN.

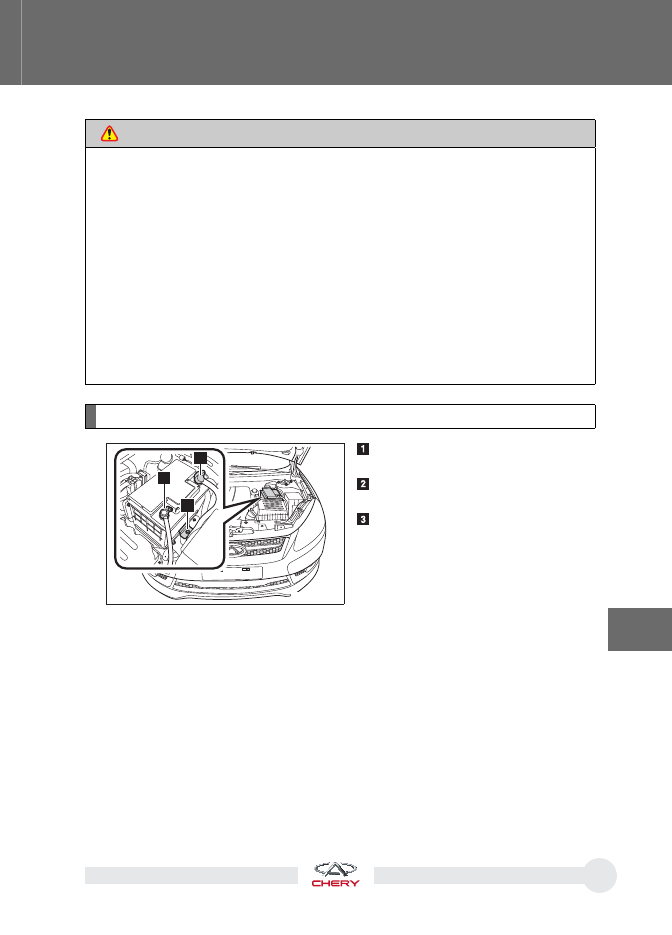

Проверьте аккумуляторную батарею. При необходимости очистите и за-



тяните клеммы проводов аккумуляторной батареи.

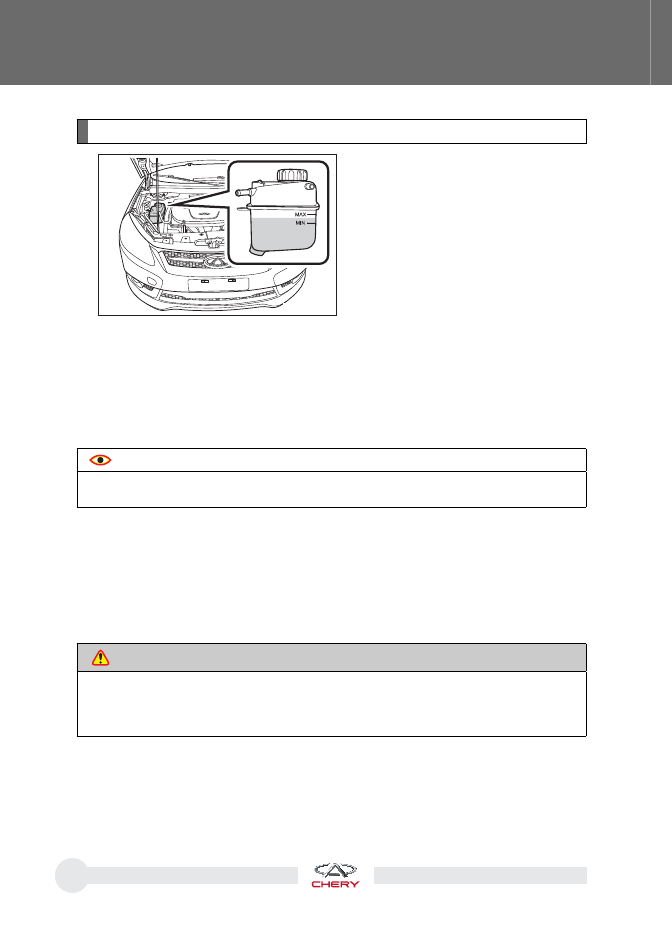

Проверьте уровни охлаждающей жидкости, жидкости в бачке омывателя



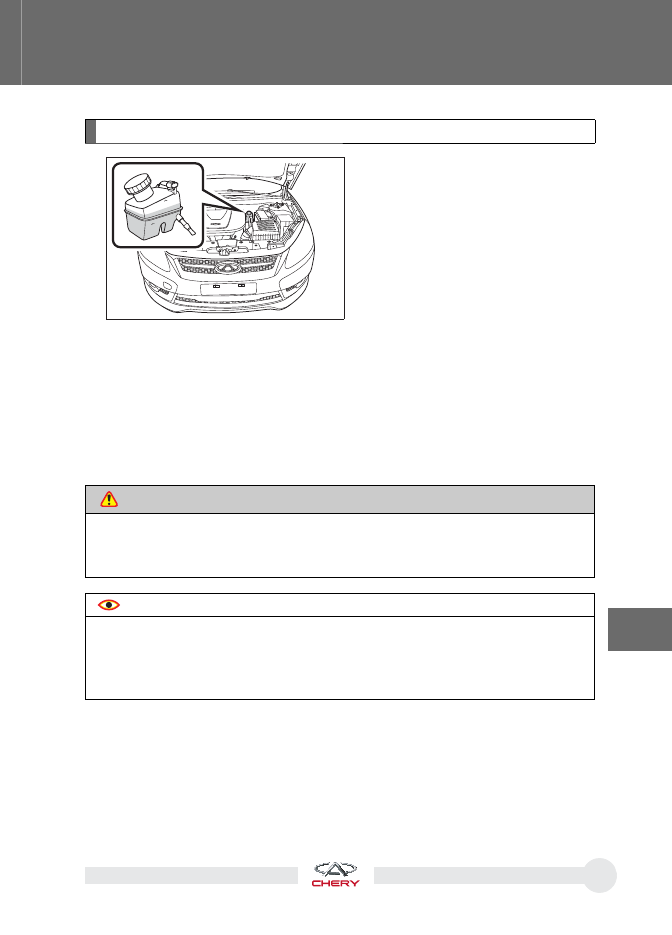

и тормозной жидкости. При необходимости, долейте соответствующую
жидкость до нормального уровня.

Проверьте исправную работу всего электрооборудования.



311

Глава 8.  ГРАФИК ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ



8

ГРАФИК ТЕХНИЧЕСКОГО

ОБСЛУЖИВАНИЯ

Ежеквартальная проверка



Проверьте выпускную систему.



Проверьте тормозные магистрали и шланги.



Проверьте детали подвески.



Проверьте уровень охлаждающей жидкости двигателя, шланги и хомуты



системы охлаждения.

После движения по песку, размокшим грунтовым дорогам или вброд



Проверьте шасси.



Проверьте фрикционные накладки тормозных колодок и тормозные ди-



ски.

Проверьте тормозные магистрали и шланги.



Проверьте, нет ли утечки масла из коробки передач.



Проверьте рулевые тяги и шарниры.



Проверьте воздухоочиститель.



312

Если вы выполняете техническое обслуживание своего автомобиля самостоя-
тельно, в точности выполняйте операции, указанные в данном разделе.

В нем приведены простые инструкции только для тех пунктов технического об-
служивания, которые могут быть выполнены владельцем. Тем не менее, многие
операции следует доверить квалифицированному механику, располагающему
специальным инструментом.

Особую осторожность следует проявлять при возможности нанесения случай-
ного вреда при проведении технического обслуживания. Ниже приведены неко-
торые меры предосторожности, которые следует выполнять неукоснительно.

Глава 8. ГРАФИК ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

8-2. Операции, выполняемые самостоятельно





ОПАСНОСТЬ

При работающем двигателе держите руки, одежду и инструмент в стороне от вен-



тилятора системы охлаждения и приводных ремней.

Сразу же после поездки двигатель, радиатор, выпускной коллектор и крышка го-



ловки блока цилиндров имеют очень высокую температуру, поэтому не прикасай-
тесь к ним. Вентилятор системы охлаждения может включиться автоматически.

Если двигатель очень горячий, не открывайте крышку расширительного бачка си-



стемы охлаждения, чтобы не получить ожоги.

Не курите рядом с заливной горловиной топливного бака или аккумуляторной бата-



реей, поскольку искры или открытое пламя могут привести к возгоранию.

Аккумуляторная батарея содержит опасную и коррозионно-активную серную кис-



лоту. При работе в моторном отсеке или под автомобилем пользуйтесь защитными
очками, чтобы исключить попадание жидкостей в глаза.

313

Глава 8.  ГРАФИК ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ



8

ГРАФИК ТЕХНИЧЕСКОГО

ОБСЛУЖИВАНИЯ



  ОСТОРОЖНО

Доливайте охлаждающую жидкость, тормозную жидкость и жидкость омывателей



точно до предписанного уровня. Если какая-либо жидкость попала на кузов, немед-
ленно вытрите ее влажной тряпкой, чтобы исключить повреждения окрашенной по-
верхности.

Не заливайте моторное масло выше отметки максимума, в противном случае дви-



гатель может выйти из строя.

Запрещается эксплуатация автомобиля без фильтрующего элемента воздухоочи-



стителя, что приводит к интенсивному износу двигателя.

Перед закрыванием капота проверьте, не осталось ли что-нибудь лишнее в мотор-



ном отсеке, например, инструмент, тряпки и т.д.

314

Глава 8.  ГРАФИК ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

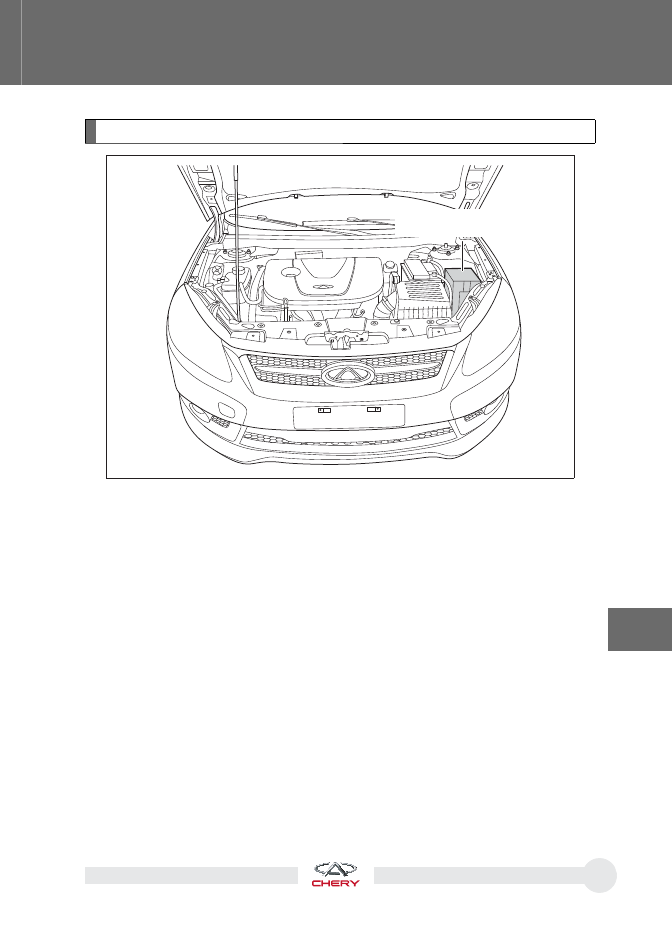

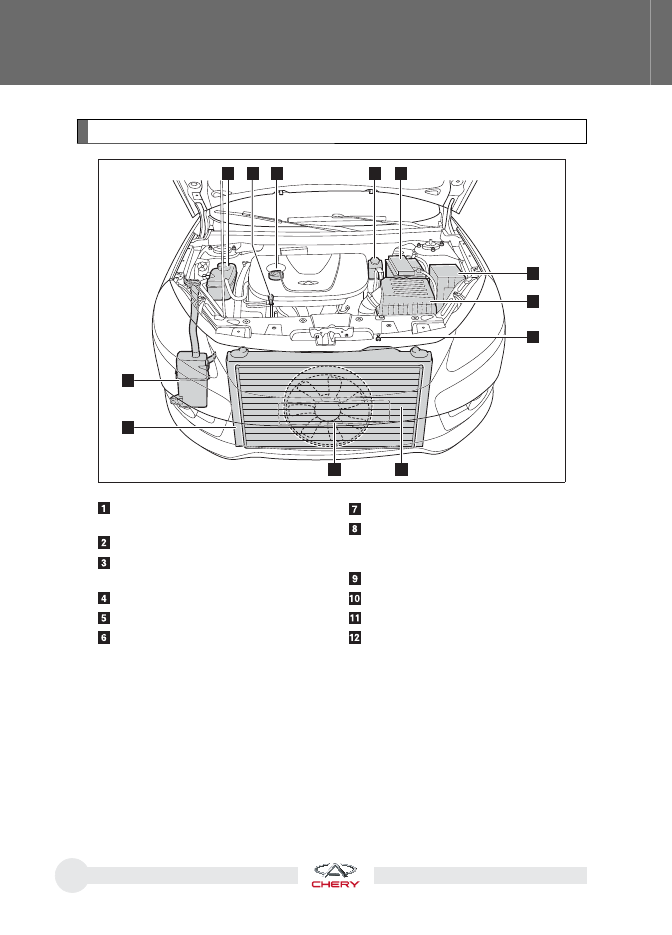

Проверки в моторном отсеке

1

3

2

4

5

6

7

8

9

10

12

11

OMM16-8000

 Воздухоочиститель

 Масляный щуп коробки передач

(автомобиль с автоматической бес-
ступенчатой коробкой передач)

 Конденсер

  Вентилятор системы охлаждения

 Радиатор

  Бачок жидкости омывателя



Расширительный бачок системы
охлаждения двигателя

  Масляный щуп двигателя

 Крышка маслозаливной горловины

двигателя

  Бачок для тормозной жидкости

 Аккумуляторная батарея

  Блок предохранителей и реле в мо-

торном отсеке

315

Глава 8.  ГРАФИК ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ



8

ГРАФИК ТЕХНИЧЕСКОГО

ОБСЛУЖИВАНИЯ

Блок предохранителей и реле в моторном отсеке

OMM16-8010

Блок предохранителей
и реле в моторном отсеке

316

Глава 8.  ГРАФИК ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

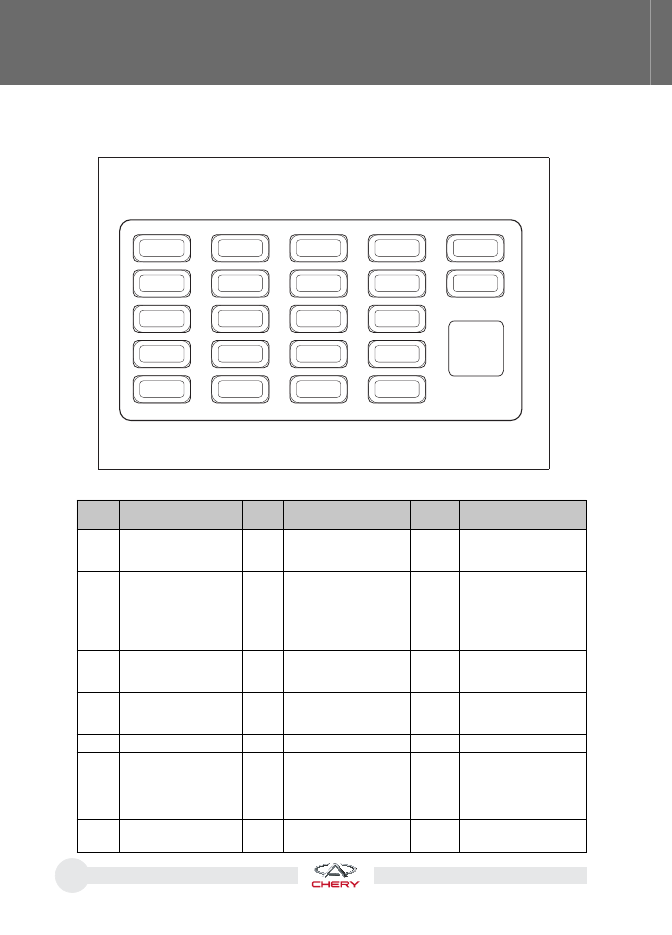

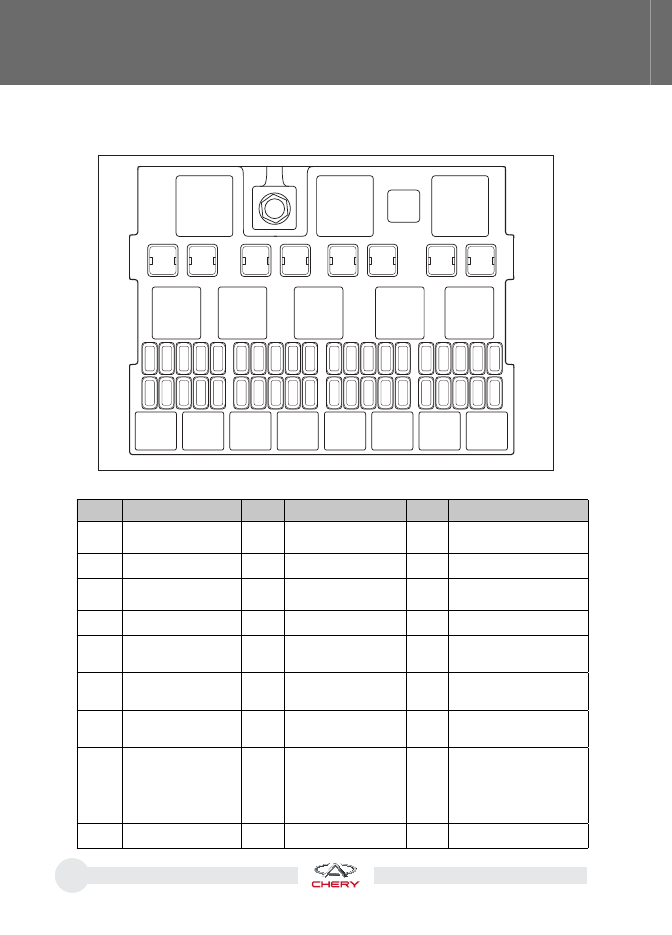

Расположение предохранителей и реле в блоке предохранителей и реле в



моторном отсеке

Описание блока предохранителей в моторном отсеке



Fuse

puller

EF28 10A

EF29 15A

EF05 10A

EF06 25A

EF07 30A

EF37 10A

EF17 10A

EF27 15A

EF12 15A

EF10

EF21 10A

EF22 10A

EF23 10A

EF03 15A

EF04 15A

EF31 15A

EF32 7.5A

EF25 15A

EF26 30A

EF30 15A

EF13  5A

EF36 7.5A

EF16 10A

EF15 15A

EF14 15A

EF35 7.5A

EF09

EF24 30A

EF11 20A

EF20 20A

EF19 30A

EF18 15A

EF33 15A

EF34 15A

A/C

compressor

clutch relay

ECU main relay

Starter relay

Blower relay

FRY 12

Fuel pump

relay

FRY 13

Low beam
    relay

FRY 05

High beam

relay

FRY 06

FRY 02

Reserve

Reserve

FRY 01

Front fog
light relay

FRY 04

Horn relay

FRY 11

FRY 14

ACC relay

FRY 10

Reserve

FRY 15

IGN2 relay

FRY 08

IGN1 relay

FRY 07

FRY 16

FRY 09

TCU relay

FRY 03

30A

EF39

40A

EF08

30A

EF02

30A

EF01

30A

EF38

OMM16-8020

№ п.п.

Описание

№ п.п.

Описание

№ п.п.

Описание

EF01

Замок зажигания

EF14

Фара ближнего света
правая

EF27

Звуковой сигнал

EF02

Электропривод регу-
лировки сиденья

EF15

Фара ближнего света
левая

EF28

Компрессор системы кон-
диционирования воздуха

EF03

Иммобилайзер двига-
теля / стоп-сигнал

EF16

Фара дальнего света
правая

EF29

Топливный насос

EF04

Замок зажигания

EF17

Фара дальнего света
левая

EF30

Блок управления двигате-
лем  (ECU)

EF05

PEPS/TCU (автомо-
биль с CVT)

EF18

Кнопка запуска и
остановки двигателя
(PEPS)

EF31

Катушка зажигания

EF06

Клапан ABS

EF19

Блок предохранителей
в салоне автомобиля
(IGN)

EF32

Передний кислородный
датчик

EF07

Блок предохраните-
лей в салоне автомо-
биля (B+)

EF20

Электропривод венти-
ляционного люка

EF33

Топливный инжектор

EF08

Насос системы ABS

EF21

Выключатель аварий-
ной световой сигнали-
зации / Выключатель
вентиляционного люка

EF34

Регулируемая система
впуска / Бачок адсорбера
/ Система регулирования
фаз газораспределения
(впускных и выпускных
клапанов)

EF09

Резервный

EF22

Фонарь заднего хода

EF35

Реле вентилятора систе-
мы охлаждения двигателя

317

Глава 8.  ГРАФИК ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ



8

ГРАФИК ТЕХНИЧЕСКОГО

ОБСЛУЖИВАНИЯ

Блок плавких предохранителей в салоне автомобиля

OMM16-8030

Блок плавких предохранителей
в салоне автомобиля

№ п.п.

Описание

№ п.п.

Описание

№ п.п.

Описание

EF10

Резервный

EF23

Система помощи при
движении задним
ходом

EF36

Задний кислородный
датчик

EF11

Блок управления ко-
робкой передач (TCU)
(автомобиль с CVT)

EF24

Вентилятор системы
A/C

EF37

Блок управления дви-
гателем (ECU)

EF12

Передние противоту-
манные фары

EF25

Электрическая ро-
зетка

EF38

Резервный

EF13

Переключатель кор-
ректора фар

EF26

Блок предохранителей
в салоне автомобиля
(ACC)

EF39

Стартер

318

Глава 8.  ГРАФИК ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

RF01 20A

RF02 10A

RF03 10A

RF04 10A

RF05 10A

RF06 20A

RF07 10A

RF08 10A

RF09 15A

RF10 10A

RF11 20A

RF12 15A

RF13 10A

RF14 15A

RF15 7.5A

RF16 15A

RF17 7.5A

RF18 10A

RF19 10A

RF20 10A

RF21 10A

RF22 20A

Fuse

puller

OMM16-8040

Расположение предохранителей и реле в блоке предохранителей



и реле в салоне автомобиля

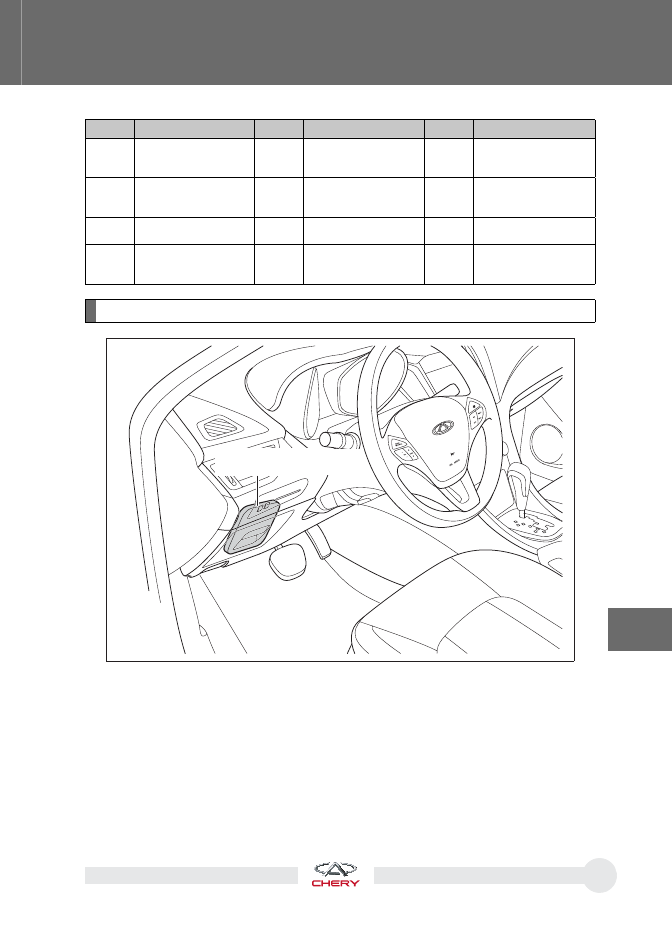

Блок плавких предохранителей в салоне автомобиля



№

п.п.

Описание

№

п.п.

Описание

№ п.п.

Описание

RF01

Резервный

RF08

BCM/EPS/Пере-
ключатель приборов
освещения

RF15

Вентиляционный люк
/ диагностический
разъем

RF02

Система кондициони-
рования воздуха (A/C)
/ Аудиосистема  / Ме-
ханизм переключения
(автомобиль с CVT) /
катушка реле IGN2

RF09

Прикуриватель

RF16

Резервный

RF03

Система подушек
безопасности (SRS)

RF10

Аудиосистема   / Блок
управления системами
кузова (BCM)

RF17

Резервный

RF04

Системы ESP/SAS

RF11

Резервный

RF18

Компьютер системы
A/C и муфта компрес-
сора системы A/C

RF05

Панель приборов

RF12

Резервный

RF19

Аудиосистема

RF06

Резервный

RF13

Электропривод наруж-
ного зеркала заднего
вида / Катушка реле
вентилятора системы
A/C / Катушка реле ACC

RF20

Панель приборов

RF07

PEPS/ECU/TCU (авто-
мобиль с CVT)

RF14

Резервный

319

Глава 8.  ГРАФИК ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ



8

ГРАФИК ТЕХНИЧЕСКОГО

ОБСЛУЖИВАНИЯ

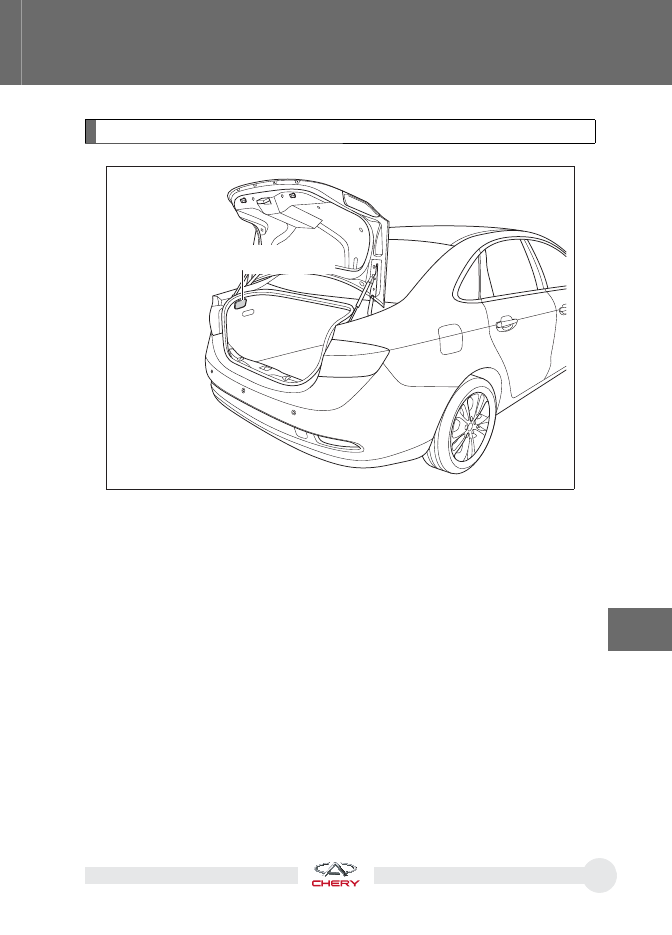

Блок плавких предохранителей и реле в багажнике

OMM16-8050

Блок предохранителей
и реле в багажнике

320

Глава 8.  ГРАФИК ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

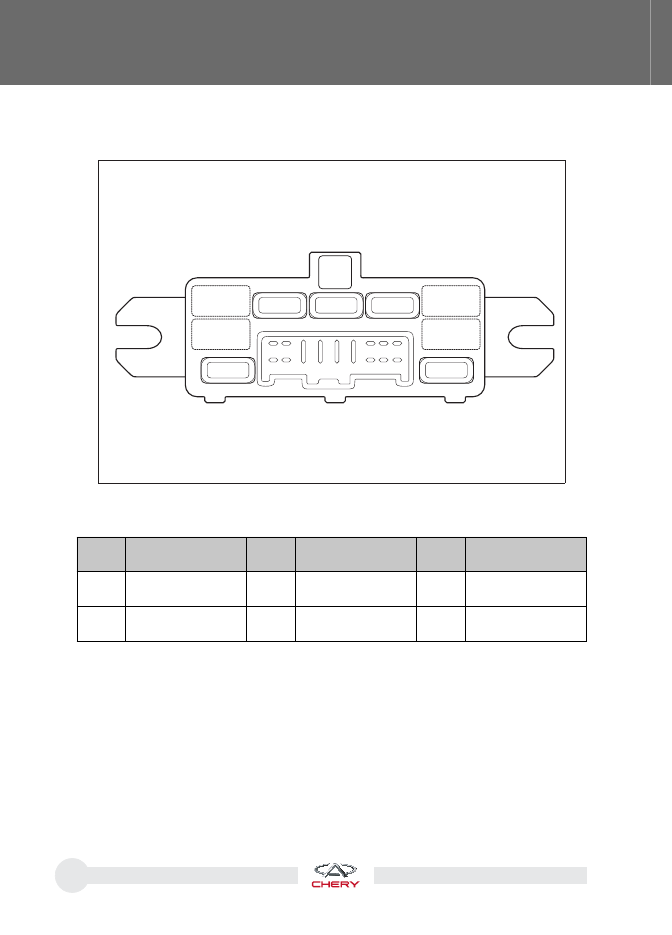

Расположение предохранителей и реле в блоке предохранителей и



реле в багажнике

Fuse

puller

TF03 20A

TF04 10A

TF02 10A

TF01 30A

TF05 10A

OMM16-8060

Rear fog light relay

TRY 04

Reserve

TRY 03

Rear defroster relay

TRY 02

Trunk lock relay

TRY 01

Описание предохранителей и реле в блоке предохранителей и реле



в багажнике

№ п.п.

Описание

№ п.п.

Описание

№ п.п.

Описание

TF01

Обогрев заднего
стекла

TF03

Резервный

TF05

Усилитель антенны

TF02

Задний противоту-
манный фонарь

TF04

Замок багажника

321

Глава 8.  ГРАФИК ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ



8

ГРАФИК ТЕХНИЧЕСКОГО

ОБСЛУЖИВАНИЯ

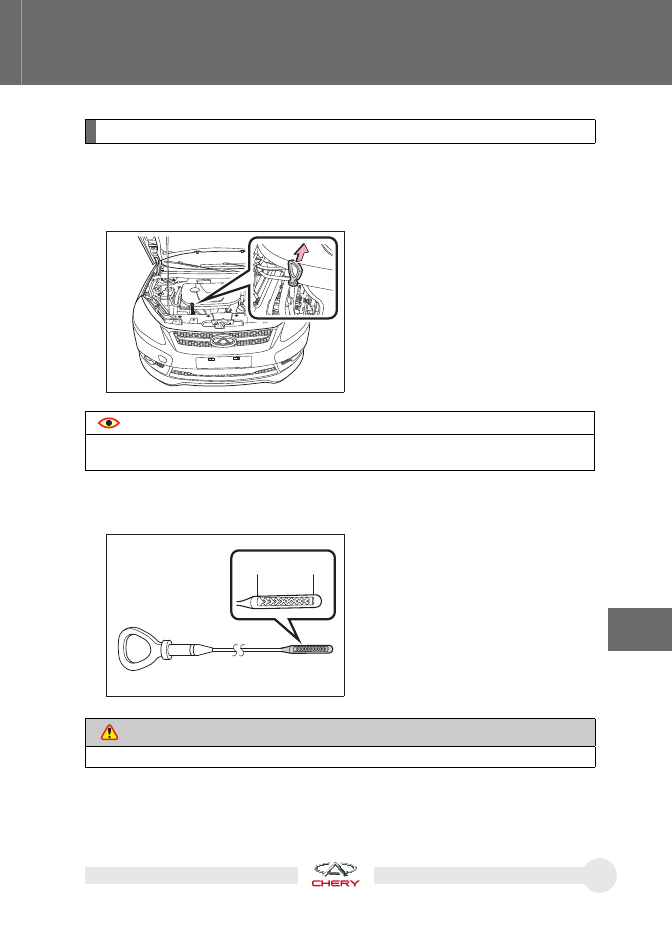

Проверка уровня моторного масла

Проверяйте уровень моторного масла с помощью щупа на полностью прогре-
том и неработающем двигателе.

1.  После прогрева двигателя остановите автомобиль на горизонтальной площадке.

Подождите примерно 5 минут после остановки двигателя.

OMM16-8070

2.  Откройте капот, извлеките масляный

щуп и протрите его чистой тканью.



  ОСТОРОЖНО

Подставьте ткань под конец щупа, чтобы масло не капало на двигатель или кузов ав-
томобиля.

3.  Снова вставьте щуп на место до упора.

4.  Затем снова извлеките щуп и проверьте уровень моторного масла.

MAX

MIN

OMM16-8080

Если уровень масла выше метки MAX,
слейте избыток масла.

Если уровень масла между отметками
MIN и MAX, то уровень масла в норме.

Если уровень масла находится на мет-
ке MIN или ниже нее, следует долить
масло.





ОПАСНОСТЬ

Будьте осторожны, чтобы не коснуться горячего выпускного коллектора.

322

Глава 8.  ГРАФИК ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ



  ОСТОРОЖНО

Будьте осторожны, чтобы масло не попало на компоненты автомобиля.



Не проверяйте уровень масла сразу же после прогрева двигателя, подождите, пока



масло стечет в поддон картера.

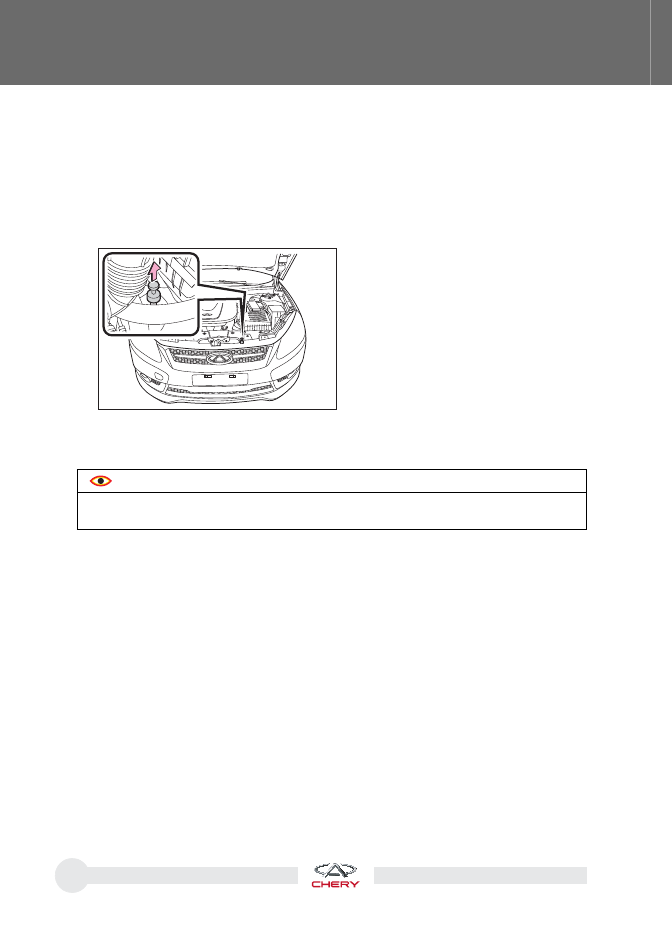

 Добавление моторного масла



OMM16-8090

1.



Поверните пробку маслозаливной
горловины против часовой стрелки и
откройте ее.

2.  Долейте необходимое количество мо-

торного масла с помощью воронки и
проверьте уровень с помощью щупа.

3.  Если уровень моторного масла находится в допустимых пределах, поверните

пробку заливной горловины в направлении часовой стрелки и затяните ее.



  ОСТОРОЖНО

Не заливайте моторное масло выше отметки максимума, в противном случае дви-



гатель может выйти из строя.

Используйте только моторное масло, рекомендованное компанией Chery. Инфор-



мация о типе и количестве заливаемого моторного масла приведена в разделе
«Система смазки» главы 9.

Масляный фильтр меняется одновременно с заменой моторного масла.





  Защита окружающей среды

Запрещается использовать систему сбора бытового мусора, канализацию или землю
для утилизации отработанного моторного масла и масляного фильтра, поскольку это
приводит к серьезному загрязнению окружающей среды. Их следует утилизировать в
соответствии с местным природоохранным законодательством.

323

Глава 8.  ГРАФИК ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ



8

ГРАФИК ТЕХНИЧЕСКОГО

ОБСЛУЖИВАНИЯ

Проверка уровня рабочей жидкости в коробке передач
(автомобиль с автоматической бесступенчатой коробкой передач)

Уровень рабочей жидкости в автоматической коробке передач следует прове-
рять после того, как двигатель проработал некоторое время.



  Защита окружающей среды

При сборе и утилизации отработанной рабочей жидкости автоматической коробки
передач соблюдайте местное природоохранное законодательство.





ОПАСНОСТЬ

Рабочая жидкость для автоматических коробок передач является химическим



веществом. Не глотайте рабочую жидкость для автоматических коробок пере-
дач.

Обращайтесь с ней в соответствии с требованиями, указанными в мерах пре-



досторожности, и ознакомьтесь со всеми инструкциями и мерами безопасно-
сти. Если вы не уверены в том, что можете провести проверку самостоятельно,
обратитесь на сервисную станцию авторизованного дилера Chery.

Для долива или замены рабочей жидкости автоматической коробки передач



обратитесь на сервисную станцию авторизованного дилера Chery. Не выпол-
няйте эту операцию самостоятельно, чтобы избежать повреждения автомоби-
ля или получения травмы.

OMM16-8120

Уровень рабочей жидкости автомати-
ческой коробки передач должен нахо-
диться в диапазоне COLD (Холодная)
при неработающем холодном двига-
теле. Для повышения точности опре-
деления уровня жидкости проверку
необходимо выполнять по диапазону
HOT (Горячая) на щупе и при конкрет-
ном рабочем состоянии автомобиля.

Перед проверкой следует убедиться в соблюдении следующих условий:

Двигатель прогрет до рабочей температуры, при которой температура



охлаждающей жидкости составляет 80 - 100°C.

Перед проверкой автомобиль находился в движении не менее 5 минут.



Температура рабочей жидкости автоматической коробки передач составляет



80 ± 5°C.

324

Глава 8.  ГРАФИК ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

OMM16-8110

Процедура проверки



1.  Остановите автомобиль на горизонтальной площадке и включите стояночный

тормоз.

2.  Запустите двигатель.

3.  При работающем на холостом ходу двигателе нажмите педаль тормоза.

4.  Переведите рычаг селектора в каждое положение, а затем оставьте его в по-

ложении P (Стоянка).

5.  Откройте капот, извлеките щуп и

протрите его чистой бумажной сал-
феткой, не оставляющей волокон.

6.  Вставьте щуп на место до упора.

7.  Снова извлеките щуп и проверьте

уровень рабочей жидкости. Он дол-
жен быть в диапазоне HOT.

8.  Если это не так, обратитесь на сервисную станцию официального дилера

Chery.



  ОСТОРОЖНО

Для протирки щупа обязательно используйте только бумажную салфетку, не
оставляющую волокон. Запрещается применять ткань или другие материалы.

Долив и замена рабочей жидкости автоматической коробки передач





Долив и замену рабочей жидкости автоматической коробки передач должны
выполнять специалисты на сервисной станции. Пожалуйста, обратитесь на
сервисную станцию авторизованного дилера Chery.

325

Глава 8.  ГРАФИК ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ



8

ГРАФИК ТЕХНИЧЕСКОГО

ОБСЛУЖИВАНИЯ

Проверка уровня тормозной жидкости

Уровень жидкости должен находить-
ся между отметками MIN (минимум) и
MAX (максимум) на корпусе бачка. До-
ливайте тормозную жидкость, если ее
уровень достиг отметки MIN или ниже.

MAX

MIN

OMM16-8100

Регулярно проверяйте уровень тормозной жидкости. Если включился сигнали-
затор неисправности тормозной системы, немедленно проверьте уровень тор-
мозной жидкости.

При обнаружении утечки тормозной жидкости немедленно обратитесь на сер-
висную станцию авторизованного дилера Chery для проверки и ремонта.

Используйте только тормозную жидкость, рекомендованную компанией Chery.
Информация о типе и количестве заливаемой тормозной жидкости приведена в
разделе «Тормозная система» главы 9.





ОПАСНОСТЬ

Избегайте попадания тормозной жидкости на кожу или в глаза. При попадании тор-
мозной жидкости на открытые участки тела или в глаза их следует сразу же промыть
большим количеством чистой воды. При необходимости немедленно обратитесь за
медицинской помощью.



  ОСТОРОЖНО

При попадании тормозной жидкости на окрашенные поверхности кузова ее следу-



ет удалить влажной губкой или смыть водой, чтобы не допустить коррозии деталей
или повреждения окрашенных поверхностей кузова.

Поскольку тормозная жидкость обладает высокой гигроскопичностью, запрещает-



ся длительное время держать открытым бачок для нее.

326

Глава 8.  ГРАФИК ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

Проверка уровня охлаждающей жидкости

OMM16-6210

На непрогретом двигателе уровень
охлаждающей жидкости должен на-
ходиться между отметками MAX (мак-
симум) и MIN (минимум) на корпусе
расширительного бачка. Если уровень
достиг отметки MIN или опустился
ниже ее, следует долить охлаждаю-
щую жидкость.

Добавление охлаждающей жидкости



1.   Откройте пробку расширительного бачка и долейте охлаждающую жидкость до

отметки MAX.

2.  Запустите двигатель и прогрейте его до нормальной рабочей температуры

охлаждающей жидкости. Постоянно контролируйте уровень охлаждающей
жидкости и, если уровень стал ниже отметки MIN, доливайте ее до тех пор,
пока уровень не перестанет падать.



  ОСТОРОЖНО

Если уровень охлаждающей жидкости падает слишком быстро, проверьте радиатор,
шланги и жидкостный насос на наличие утечек.

3.  Выключите двигатель и после его остывания проверьте, соответствует ли

норме уровень охлаждающей жидкости. Если нет, то повторяйте указан-
ные выше действия до тех пор, пока уровень не достигнет нормы.

4.  Надежно закройте пробку расширительного бачка.

Используйте только охлаждающую жидкость, рекомендованную компанией
Chery. Информация о типе и количестве заливаемой охлаждающей жидкости
приведена в разделе «Система охлаждения двигателя» главы 9.





ОПАСНОСТЬ

Если нужно долить охлаждающую жидкость на горячем двигателе, сначала следует
слегка приоткрыть пробку расширительного бачка, чтобы снизить внутреннее давле-
ние в системе, не допустить выплескивания горячей жидкости и избежать ожогов, не-
много подождать и только тогда снять пробку.

327

Глава 8.  ГРАФИК ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ



8

ГРАФИК ТЕХНИЧЕСКОГО

ОБСЛУЖИВАНИЯ

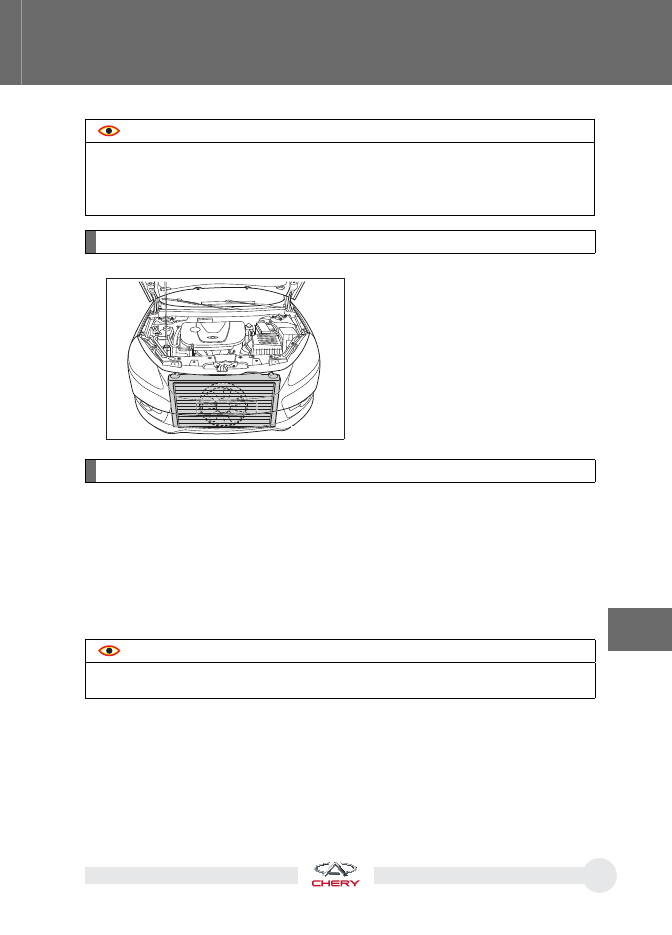

Проверьте, не засорены ли радиатор
и конденсатор листьями, грязью или
насекомыми, очистите их при необхо-
димости. Проверьте установку и сое-
динения шлангов, наличие коррозии
и т.д.

1.  Поверните выключатель (замок) зажигания в положение OFF и подождите,

пока приводные ремни остановятся, а двигатель остынет.

2.  Нажмите пальцем на среднюю часть приводного ремня с усилием примерно

100 Н, чтобы проверить прогиб ремня. Максимально допустимая величина
составляет 10 мм.

3.  Если величина прогиба превышает допустимое значение, то для регулиров-

ки или замены обратитесь на сервисную станцию авторизованного дилера
Chery.



  ОСТОРОЖНО

Не используйте охлаждающую жидкость низкого качества.



Запрещается смешивать охлаждающие жидкости разных цветов и характеристик.



Старайтесь избежать попадания охлаждающей жидкости на любые компоненты



двигателя.



OMM16-6190

Проверка натяжения приводного ремня

Проверка радиатора и конденсатора



  ОСТОРОЖНО

Приводной ремень может вытянуться, поэтому его натяжение необходимо регулиро-
вать после определенного пробега.

328

Глава 8.  ГРАФИК ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

Проверка давления воздуха в шинах

2.2

2.2

2.4

2.4

4.2

4.2

2.5

30kg

205/55 R16 91V

205/55 R16 91W

195/65 R15 91H

T125/85 R16 99M

T type spare tire

50kg

(Full size)

OMM16-8130

(bar)

Проверять давление в шинах, в том
числе запасного колеса (которым
укомплектован ваш автомобиль), не-
обходимо не реже одного раза в ме-
сяц.

Величина рекомендуемого давления
воздуха в шинах, которая зависит от
варианта исполнения автомобиля,
приведена в специальной табличке в
проеме двери водителя.





ОПАСНОСТЬ

Убедитесь, что давление воздуха в шинах вашего автомобиля соответствует норме.
В противном случае возникнут следующие условия, которые могут привести к проис-
шествию с тяжелыми травмами или со смертельным случаем.

OMM16-8140

Слишком высокое

давление

Нормальное

давление

Слишком низкое

давление

Чрезмерный износ шин



Неравномерный износ шин



Ухудшение управляемости автомобиля



Возможность разрушения шин из-за их пере-



грева

Плохая герметизация борта шины



Деформация колеса и/или отделение шины



Повышение вероятности повреждения шин из-



за плохих дорожных условий

Неправильное давление воздуха в шинах приводит к повышенному расходу топли-
ва, сокращению срока службы шин и ухудшению устойчивости автомобиля. Поэто-
му поддерживайте нормальное давление воздуха в шинах.

329

Глава 8.  ГРАФИК ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ



8

ГРАФИК ТЕХНИЧЕСКОГО

ОБСЛУЖИВАНИЯ



  ОСТОРОЖНО

Для измерения давления в шинах используйте шинный манометр. Давление возду-



ха следует проверять только на холодных шинах. Внешний вид шины может ввести
в заблуждение относительно давления воздуха в ней.

Если измерить давление воздуха в нагретых шинах (после нескольких километров



пробега), то его величина будет выше указанного в табличке значения. Это нор-
мальное явление.

Колпачки вентилей шин должны устанавливаться должным образом. В противном



случае в них попадет грязь. При потере колпачка нужно сразу же установить новый
колпачок.

Если шину приходится часто подкачивать, обратитесь на сервисную станцию офи-



циального дилера Chery.

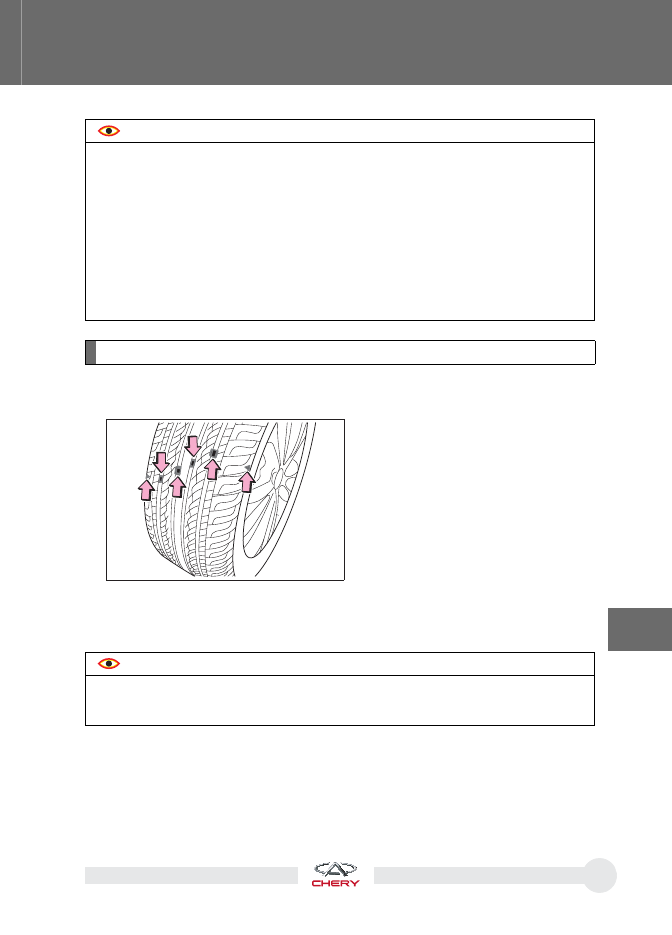

Проверка шин

Проверьте, есть ли какие-либо порезы, посторонние предметы и неравномерный из-
нос протектора шины.

OMM16-8150

Проверьте, не видны ли индикато-
ры предельно допустимого износа
протектора шины. Если остаточная
глубина протектора шины достигает
предельного значения, то становятся
четко видны индикаторы износа. Появ-
ление индикаторов износа указывает
на то, что свойства шин и безопасность
при их эксплуатации серьезно ухудши-
лись, и шины требуется заменить.

Если давление воздуха в шине часто падает или ее нельзя должным образом
отремонтировать из-за пореза или другого повреждения, она должна быть за-
менена.



  ОСТОРОЖНО

Если при движении автомобиля произошла утечка воздуха из шины, то следует пре-
кратить движение. Передвижение даже на небольшое расстояние приведет к непо-
правимому повреждению шины.

330

Глава 8.  ГРАФИК ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ



  Защита окружающей среды

Проявляйте ответственность – не выбрасывайте отработавшие шины. Их следует ути-
лизировать в соответствии с местным природоохранным законодательством.

Перестановка колес

OMM16-8160

OMM16-8161

Передняя
часть
автомоK
биля

Передняя
часть
автомоK
биля

Описание процедуры перестановки колес приведено в разделе «Перестановка
колес» главы 6.

Автомобили с запасным колесом тако-
го же типоразмера, как и установлен-
ные на автомобиль

Автомобили с запасным колесом дру-
гого типоразмера, чем установленные
на автомобиль

Для обеспечения равномерного износа и увеличения срока службы комплекта
шин, компания Chery рекомендует выполнять перестановку колес через каждые
10000 км пробега. Однако оптимальный интервал перестановки колес может
быть другим – в зависимости от вашей манеры вождения и состояния дорож-
ного покрытия.

331

Глава 8.  ГРАФИК ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ



8

ГРАФИК ТЕХНИЧЕСКОГО

ОБСЛУЖИВАНИЯ

Проверка аккумуляторной батареи

1

2

3

OMM16-6340

 «Отрицательный» вывод аккумуля-

торной батареи

 «Положительный» вывод аккумуля-

торной батареи

 Прижимная планка

Проверьте, нет ли коррозии на вы-
водах аккумуляторной батареи, не
ослабла ли затяжка, нет ли трещин за-
жимов проводов, и не ослабла ли за-
тяжка прижимной планки.

Ваш автомобиль оснащен необслуживаемой аккумуляторной батареей. Ис-
пользование аккумуляторных батарей других типов не рекомендуется. При не-
обходимости замены новая аккумуляторная батарея должна иметь такие же па-
раметры, как и заменяемая батарея.

Для замены аккумуляторной батареи рекомендуем обращаться на сервисную
станцию официального дилера Chery.





ОПАСНОСТЬ

Чтобы исключить происшествия, следует соблюдать следующие меры



предосторожности. В противном случае управляемость автомобиля мо-
жет ухудшиться, что приведет к происшествию с серьезными травмами
или смертельным случаем.

Запрещается устанавливать на автомобиль шины разных изготовителей, моде-



лей или с разным рисунком протектора.

Не используйте одновременно шины, значительно различающиеся между собой



по износу протектора.

Не используйте шины, размер которых не соответствует рекомендациям ком-



пании Chery.

Запрещается использовать шины разной конструкции (радиальные и диаго-



нальные).

Не используйте шины, которые эксплуатировались на другом автомобиле.



Не используйте шины, если вы не знаете, как они использовались ранее.



332

Глава 8.  ГРАФИК ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

Проверка предохранителей

1

2

OMM16-8170

Исправный                          Перегоревший

Если электрооборудование не работает, проверьте исправность предохраните-
лей. Если предохранители перегорели, их следует заменить.

Вы можете определить исправность
предохранителя с помощью следую-
щей иллюстрации.

Проверка предохранителей в блоке предохранителей и реле в



моторном отсеке

1.  Выключите все потребители электроэнергии и зажигание.

2.  Отсоедините «отрицательный» кабель от вывода аккумуляторной бата-

реи.

3.  Снимите крышку с блока предохранителей и реле в моторном отсеке и

поочередно проверьте подозреваемые предохранители с помощью схе-
мы на внутренней стороне крышки блока.



Схема предохранителей и реле приведена также в разделе «Блок предо-
хранителей и реле в моторном отсеке» этой главы.

333

Глава 8.  ГРАФИК ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ



8

ГРАФИК ТЕХНИЧЕСКОГО

ОБСЛУЖИВАНИЯ

Проверка предохранителей в блоке предохранителей и реле в салоне



автомобиля

1.  Выключите все потребители электроэнергии и зажигание.

2.  Отсоедините «отрицательный» кабель от вывода аккумуляторной бата-

реи.

3.  Блок предохранителей и реле в салоне автомобиля расположен в коробке

внутри панели управления, со стороны водителя. Для проверки предохра-
нителей извлеките коробку из панели управления. Поочередно проверьте
предохранители (которые, как вы подозреваете, могли перегореть) с по-
мощью схемы расположения предохранителей в блоке.



Схема предохранителей и реле приведена также в разделе «Блок предо-
хранителей и реле в салоне автомобиля» этой главы.

Проверка предохранителей в блоке предохранителей и реле



в багажнике

1.  Выключите все потребители электроэнергии и зажигание.

2.  Отсоедините “отрицательный” кабель от вывода аккумуляторной бата-

реи.

3.  Блок предохранителей и реле в багажнике находится рядом с плафоном

освещения багажника. Для проверки предохранителей снимите декора-
тивную панель багажника. Поочередно проверьте предохранители (кото-
рые, как вы подозреваете, могли перегореть) с помощью схемы располо-
жения предохранителей и реле в блоке.



Схема предохранителей и реле приведена также в разделе “Блок предо-
хранителей и реле в багажнике” этой главы.

Замена плавких предохранителей





Описание процедуры замены предохранителей приведено в разделе «Заме-
на предохранителей» главы 6.

Добавление жидкости в бачок омывателя

OMM16-8180

Если жидкость не поступает из распы-
лителей форсунок омывателя, то ве-
роятно, что ее нет в бачке омывателя.
В этом случае выключите омыватель и
долейте жидкость в бачок омывателя
до соответствующего уровня.

334

Глава 8.  ГРАФИК ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ



  ОСТОРОЖНО

Не заливайте чистую воду в бачок омывателя, если температура наружного воздуха
ниже градусов Цельсия. В противном случае вода замерзнет, и омыватель может вый-
ти из строя.

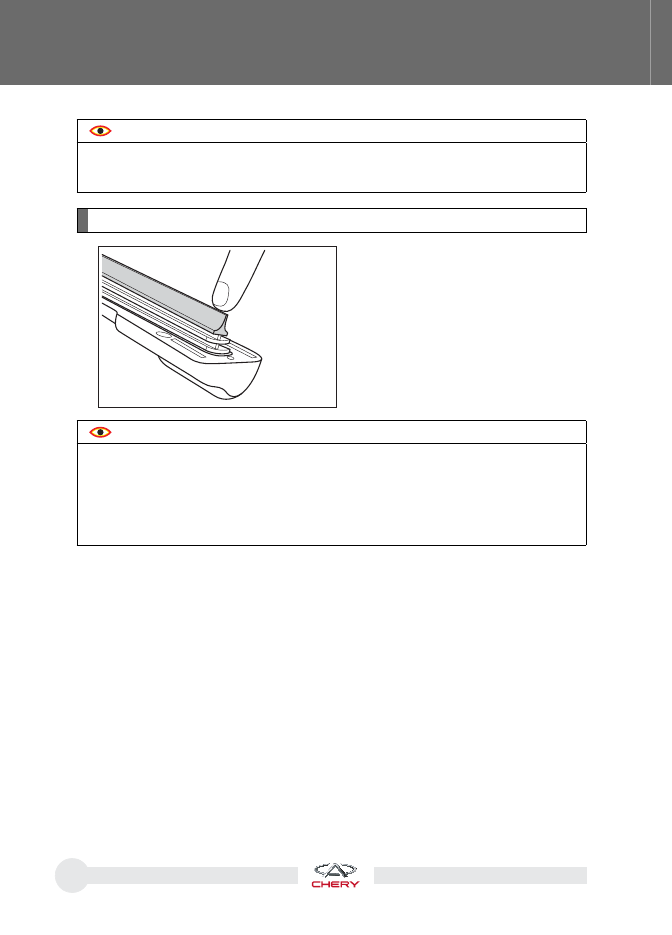

Проверка щеток очистителя ветрового стекла

Проверяйте состояние рабочей кром-
ки щетки очистителя ветрового стек-
ла, проведя по ней пальцем. Неровная
рабочая кромка щетки уменьшает эф-
фективность работы очистителя.

OMM16-8190



  ОСТОРОЖНО

Запрещается использовать щетки очистителя на сухом стекле, что может привести



к появлению царапин на нем и повреждению рабочих кромок щеток.

В зимний период во избежание повреждения щеток перед включением очистителя



убедитесь, что они не примерзли к стеклу.

Не следует использовать щетки очистителя для удаления со стекла изморози или



льда.

335

Глава 8.  ГРАФИК ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ



8

ГРАФИК ТЕХНИЧЕСКОГО

ОБСЛУЖИВАНИЯ

Замена щеток очистителя ветрового стекла

1. Переведите выключатель (замок)

зажигания из положения ON в по-
ложение ACC или LOCK. Потяните
переключатель очистителя и омы-
вателя ветрового стекла, в течение
10 секунд проведя его через поло-
жения MIST/LO/HI. Щетки остано-
вятся рядом с положением, макси-
мально удобном для замены.

2.  Поднимите рычаги очистителя ве-

трового стекла

3.  Нажмите на зажим и, удерживая

его, потяните щетку вверх, чтобы
снять ее с рычага.

OMM16-8200

OMM16-8210

OMM16-8220

4.  Установите новую щетку в обратной последовательности и убедитесь, что за-

жим надежно зафиксировал ее на рычаге.

5.  Убедитесь, что щетки очистителя ветрового стекла работают должным об-

разом.















содержание      ..     8      9      10      11     ..
