Chery Tiggo 2. Руководство по эксплуатации (2016 год) - часть 8





250

Глава 6. В СЛУЧАЕ НЕИСПРАВНОСТИ

2.  Установка противооткатных упоров.

При подъеме автомобиля домкратом
следует установить противооткатные
упоры перед колесом, находящимся
по диагонали от поврежденного коле-
са, чтобы избежать самопроизвольно-
го движения автомобиля.

Откройте дверь багажного отделения,
снимите панель пола багажного отде-
ления и извлеките комплект инстру-
мента.

Поверните болт крепления запасного
колеса в направлении против часовой
стрелки, чтобы снять его.

Поврежденное колесо

Положение противооткатного упора

Переднее левое колесо

Позади заднего правого колеса

Переднее правое колесо

Позади заднего левого колеса

Заднее левое колесо

Перед передним правым колесом

Заднее правое колесо

Перед передним левым колесом

Замена колеса

1.  Достаньте запасное колесо.

251

Глава 6. В СЛУЧАЕ НЕИСПРАВНОСТИ



6

В СЛУЧАЕ НЕИСПРАВНОСТИ

3.  Отверните все колесные болты.

Перед подъемом автомобиля на дом-
крате следует ослабить затяжку всех
болтов крепления колеса, вращая их в
направлении против часовой стрелки с
помощью колесного ключа.



Для развития максимального момен-
та при отворачивании болтов колес-
ный ключ следуют установить на болт
так, чтобы ручка ключа находилась с
правой стороны, затем взяться за ко-
нец ручки этого ключа и потянуть его
вверх, как показано на рисунке.

4.  Установите домкрат на горизонтальной площадке с твердым покрытием и

убедитесь в том, что углубление на его опорной площадке точно совпадает с
опорой для домкрата.

Вращайте ручку домкрата по направ-
лению часовой стрелки рукой до тех
пор, пока углубление на опорной пло-
щадке домкрата не коснется опоры
для домкрата на кузове автомобиля.



  ОСТОРОЖНО

Не допускайте соскальзывания колесного ключа с головки болта.



Не отворачивайте болты полностью: сделайте примерно пол-оборота ключом.



252

Глава 6. В СЛУЧАЕ НЕИСПРАВНОСТИ





ОПАСНОСТЬ

При подъеме автомобиля домкратом соблюдайте следующие меры предосторожно-
сти:

Домкрат должен использоваться только для замены колес или установки и снятия



цепей противоскольжения.

Запрещается запускать двигатель, если автомобиль поднят домкратом.



Домкрат должен устанавливаться под опору для соответствующего колеса. В про-



тивном случае он может повредить кузов автомобиля или стать причиной получе-
ния травмы.

Запрещается подкладывать под домкрат или класть на домкрат любые предметы.



Запрещается одновременно использовать более одного домкрата.







ОПАСНОСТЬ

Если автомобиль поднят домкратом, то под его кузовом запрещается располагать



любую часть тела во избежание получения травмы.

Поднимите автомобиль на подходящую высоту, на которой можно снять колесо.



Максимально допустимая нагрузка на домкрат составляет 1000 кг.



5.  Поднимайте автомобиль домкратом после того, как убедитесь, что в автомо-

биле нет никого.

Для подъема автомобиля домкратом
установите ручку домкрата на дом-
крат, вставьте колесный ключ в ручку
домкрата, затем вращайте этот ключ
по часовой стрелке. Как только головка
домкрата коснется опорной площадки
на кузове и начнет поднимать автомо-
биль, снова проверьте правильность
установки домкрата.

253

Глава 6. В СЛУЧАЕ НЕИСПРАВНОСТИ



6

В СЛУЧАЕ НЕИСПРАВНОСТИ

6.  Снимите поврежденное колесо.

7.  Установите запасное колесо.

С помощью колесного ключа отверни-
те 5 болтов крепления колеса, вращая
его против часовой стрелки, и снимите
колесо.



Кладите снятое колесо на землю вы-
пуклой поверхностью вверх, чтобы не
поцарапать его.

a. Перед установкой колеса удалите

любые загрязнения с привалочной
поверхности с помощью прово-
лочной щетки. Проверьте, что со-
прягаемые поверхности ступицы и
колеса находится в состоянии, обе-
спечивающем их хороший контакт.



В противном случае колесные бол-
ты не будут затянуты должным об-
разом, что в итоге приведет к се-
рьезным последствиям.

b.  Установите запасное колесо на сту-

пицу.



  ОСТОРОЖНО

Для установки запасного колеса расстояние от нижней точки колеса до опорной по-
верхности должно быть больше, чем для снятия колеса. При необходимости измените
высоту подъема автомобиля домкратом.

254

Глава 6. В СЛУЧАЕ НЕИСПРАВНОСТИ

OMA13T-6121

OMA13T-6091

1

2

4

5

3

OMA13T-6071

8.  Вверните болты крепления колеса.

Сначала вверните 5 колесных болтов
рукой, вращая их по часовой стрелке.
Затем сдвиньте колесо в правильное
положение и частично затяните все
болты с помощью колесного ключа.

Для опускания автомобиля вращайте
ключ домкрата против часовой стрел-
ки.

Затягивайте каждый болт с помощью
колесного ключа в последовательно-
сти, показанной на рисунке. Повтори-
те затяжку 2 или 3 раза для полной и
надежной затяжки болтов.

Для затяжки болтов крепления колеса
пользуйтесь только колесным клю-
чом.

9.  Полностью опустите автомобиль и затяните колесные болты.





ОПАСНОСТЬ

Запрещается наносить смазку на резьбовую часть болтов. Если на болте есть следы
смазки, удалите ее перед установкой в ступицу.

255

Глава 6. В СЛУЧАЕ НЕИСПРАВНОСТИ



6

В СЛУЧАЕ НЕИСПРАВНОСТИ





ОПАСНОСТЬ

Перед опусканием автомобиля убедитесь в том, что вы и все окружающие люди



находятся в безопасности.

Двигайтесь с небольшой скоростью к ближайшей станции обслуживания, чтобы



затянуть болты крепления установленного колеса моментом 110 ± 10 Нм. В про-
тивном случае затяжка болтов может ослабнуть, что приведет к отворачиванию
болтов и отделению колеса от ступицы и станет причиной серьезного дорожно-
транспортного происшествия.

10. Уберите поврежденное колесо в автомобиль.

11. Соберите домкрат, знак аварийной остановки и весь инструмент и уложите

их на место.

12. Проверьте давление воздуха в шине замененного колеса. Если давление

воздуха ниже нормы, двигайтесь с небольшой скоростью к ближайшей сер-
висной станции, чтобы довести давление до нормы.



Не забудьте установить на вентиль защитный колпачок, в противном случае
грязь и влага попадут в золотник вентиля, что станет причиной утечки воз-
духа. Если колпачок отсутствует, как можно скорее приобретите новый кол-
пачок и установите его на место.



  ОСТОРОЖНО

Перед опусканием автомобиля убедитесь



в том, что вы и все окружающие люди на-
ходятся в безопасности.

Двигайтесь с небольшой скоростью к бли-



жайшей станции обслуживания, чтобы за-
тянуть болты крепления установленного
колеса моментом 110 ± 10 Нм. В противном
случае затяжка болтов может ослабнуть,
что приведет к отворачиванию болтов и от-
делению колеса от ступицы и станет при-
чиной серьезного дорожно-транспортного
происшествия.

256

Если указатель температуры охлаждающей жидкости свидетельствует о ее
перегреве и включается сигнализатор перегрева двигателя, это указывает на
перегрев охлаждающей жидкости двигателя.

Действия в данной ситуации:

1.  Немедленно покиньте проезжую часть, остановите автомобиль в безопасном

месте, установите автомобиль на стояночный тормоз и переведите рычаг се-
лектора/переключения передач в положение P (Стоянка) (автомобиль с ав-
томатической коробкой передач) или положение N (Нейтраль) (автомобиль с
механической коробкой передач), затем включите аварийную сигнализацию.
Если вы использовали систему кондиционирования, выключите ее.

2.  Если из расширительного бачка выходит охлаждающая жидкость или пар,

немедленно остановите двигатель. Прежде чем открыть капот, подождите
окончания выхода пара. Если из расширительного бачка не выходит охлаж-
дающая жидкость или пар, оставьте двигатель работать и проверьте, враща-
ется ли вентилятор системы охлаждения.

Если вентилятор системы охлаждения
не вращается, немедленно остановите
двигатель и обратитесь на сервисную
станцию официального дилера Chery
для проверки системы охлаждения.

Глава 6.  В СЛУЧАЕ НЕИСПРАВНОСТИ

6-3. Перегрев охлаждающей жидкости двигателя

257

Глава 6. В СЛУЧАЕ НЕИСПРАВНОСТИ



6

В СЛУЧАЕ НЕИСПРАВНОСТИ

3.  Откройте капот, проверьте, нет ли признаков утечки охлаждающей жидко-

сти из радиатора, шлангов и под автомобилем. Не является признаком не-
исправности вода, скапливающаяся под автомобилем при работе системы
кондиционирования.

4.  При обнаружении утечки охлаждающей жидкости немедленно остановите

двигатель и как можно скорее обратитесь на сервисную станцию официаль-
ного дилера Chery для проверки и ремонта.

5. Если явные признаки утечки отсут-

ствуют, откройте расширительный
бачок и проверьте уровень охлажда-
ющей жидкости в нем. При необхо-
димости восстановите нормальный
уровень охлаждающей жидкости.
Используйте только охлаждающую
жидкость, рекомендованную ком-
панией Chery.





ОПАСНОСТЬ

Появление пара или утечка охлаждающей



жидкости указывают на очень высокое дав-
ление в системе охлаждения. Если из мо-
торного отсека поднимается пар, не откры-
вайте капот, чтобы не получить ожоги.

Не снимайте пробку расширительного бачка, пока двигатель и радиатор остаются



горячими. В противном случае вы можете получить сильные ожоги паром и горячей
охлаждающей жидкостью, выходящими под высоким давлением.





ОПАСНОСТЬ

При работающем двигателе держите руки, одежду и инструмент в стороне от вентиля-
тора системы охлаждения и приводного ремня. Вентилятор может работать даже при
выключенном двигателе.

258

Глава 6. В СЛУЧАЕ НЕИСПРАВНОСТИ



  ОСТОРОЖНО

В крайнем случае, если охлаждающей жидкости нет, можно долить воду.



Если двигатель часто перегревается, как можно скорее обратитесь на сервисную



станцию авторизованного дилера Chery для проверки и ремонта.

259



6

В СЛУЧАЕ НЕИСПРАВНОСТИ

Предохранители служат для защиты электрических цепей и устройств от пере-
грузки. Если не работает какой-либо электрический прибор, то, скорее всего,
перегорел соответствующий предохранитель. В этом случае проверьте и, при
необходимости, замените предохранитель.

1.  Выключите все потребители электроэнергии и зажигание.

2.  Откройте крышку блока предохранителей и извлеките неисправный предо-

хранитель (для предохранителя типа A воспользуйтесь специальным пинце-
том).

3.  Проверьте исправность предохранителя. Если вы не уверены, исправен ли

предохранитель, замените его заведомо исправным предохранителем.

Исправный

Исправный

Перегоревший

Перегоревший

Тип A

Тип B

Глава 6.  В СЛУЧАЕ НЕИСПРАВНОСТИ

6-4. Замена предохранителей

260

Глава 6. В СЛУЧАЕ НЕИСПРАВНОСТИ

4.  Для замены нужно использовать предохранитель того же номинала, что и у

прежнего предохранителя. Номинал предохранителей указан на самом пре-
дохранителе и на крышке блока предохранителей.



Узнать расположение предохранителя и реле можно в разделе «Блок предо-
хранителей и реле в моторном отсеке» и разделе «Блок предохранителей и
реле в салоне автомобиля» главы 8.



Если запасной предохранитель отсутствует, то при крайней необходимости
можно использовать предохранитель такого же номинала от второстепенно-
го потребителя электроэнергии (например, радиоприемника или прикурива-
теля).



Лучше всего приобрести набор запасных предохранителей и хранить его в
автомобиле.



  ОСТОРОЖНО

Перед заменой любого предохранителя следует выключить зажигание и все потре-



бители электроэнергии.

Запрещается использовать предохранители более высокого номинала. Это при-



водит к перегрузке электрооборудования. Если предохранитель правильного но-
минала перегорает, это указывает на проблемы в соответствующей цепи. В этом
случае автомобиль необходимо как можно скорее доставить на сервисную станцию
официального дилера Chery для проверки или ремонта.

Запрещается даже временно заменять перегоревший предохранитель проволо-



кой.

В противном случае возможно серьезное повреждение электрооборудования или



возгорание.

Запрещается изменять конструкцию предохранителей или блоков предохраните-



лей.

261



6

В СЛУЧАЕ НЕИСПРАВНОСТИ

Меры предосторожности при буксировке

При любом способе буксировки используйте страховочную цепь и выполняй-
те требования местного законодательства. Буксировка с опорой всех колес на
дорогу допускается только при исправной ходовой части. При ее повреждении
следует применять подкатную тележку.

Рекомендуемые способы буксировки:

Буксировка с вывешиванием перед-



них колес

Буксировка с вывешиванием перед-



них колес автомобиля и установкой
задних колес на подкатную тележку

Глава 6.  В СЛУЧАЕ НЕИСПРАВНОСТИ

6-5. Буксировка вашего автомобиля



  ОСТОРОЖНО

После вывешивания колес их следует закрепить страховочной цепью или аналогич-



ным средством.

Перед буксировкой следует выключить стояночный тормоз и установить рычаг се-



лектора/переключения передач в положение N (Нейтраль).

Обеспечьте достаточное расстояние между кузовом (рядом с не вывешенными ко-



лесами) и опорной поверхностью.

В противном случае бампер и днище буксируемого автомобиля будут повреждены
во время буксировки.

262

Глава 6. В СЛУЧАЕ НЕИСПРАВНОСТИ

Буксировка с вывешиванием за-



дних колес автомобиля и установ-
кой передних колес на подкатную
тележку.

Перевозка с полной погрузкой на



эвакуатор

Буксировка эвакуатором с тросо-



вым подъемником за переднюю
часть автомобиля

Буксировка эвакуатором с тросо-



вым подъемником за заднюю часть
автомобиля при опоре передних ко-
лес на дорогу

Неправильный способ буксировки



263

Глава 6. В СЛУЧАЕ НЕИСПРАВНОСТИ



6

В СЛУЧАЕ НЕИСПРАВНОСТИ

Положение ON
или ACC

Положение N (Нейтраль)

Буксировка с вывешиванием  задних



колес автомобиля при опоре перед-
них колес на дорогу



  ОСТОРОЖНО

Запрещается буксировка эвакуатором с тросовым подъемником как за переднюю, так
и за заднюю часть автомобиля. Это приведет к повреждению кузова.

Буксировка неисправного автомобиля

При невозможности вызова эвакуатора автомобиль можно некоторое время
буксировать с помощью троса, цепи или жесткой сцепки, которые крепятся к
буксирной проушине. Будьте очень осторожны при таком способе буксировки.
Такой способ буксировки допускается лишь на дорогах с твердым покрытием
при низкой скорости движения и на небольшое расстояние. В этом случае во-
дитель должен находиться в буксируемом автомобиле и управлять рулевым ко-
лесом и педалью тормоза.

Перед буксировкой замок зажигания
следует перевести в положение ON
или ACC, рычаг переключения переве-
сти в положение N (Нейтраль), выклю-
чить стояночный тормоз и включить
аварийную сигнализацию.

264

Глава 6. В СЛУЧАЕ НЕИСПРАВНОСТИ



  ОСТОРОЖНО

Буксировка автомобиля, оснащенного автоматической коробкой передач,



чревата повреждением трансмиссии. В этом случае обратитесь за помощью
на сервисную станцию официального дилера Chery или в компанию, специа-
лизирующуюся на эвакуации автомобилей.

Перед буксировкой с помощью троса (и т. п.) убедитесь в исправности колес,



подвески, трансмиссии, рулевого управления и тормозной системы буксируе-
мого автомобиля.

Надежно закрепите трос, цепь или жесткую сцепку в буксирной проушине.



По возможности старайтесь сохранять прямолинейное движение. Во избежа-



ние повреждения автомобиля не буксируйте его со смещением в сторону.

При неработающем двигателе вакуумный усилитель тормозной системы и



усилитель рулевого управления не функционируют. Поэтому управлять руле-
вым колесом и тормозить будет намного труднее. При буксировке соблюдайте
повышенную осторожность.

Если буксируемый автомобиль двигается с трудом, не продолжайте буксиров-



ку во избежание дополнительного его повреждения. Обратитесь за помощью
на сервисную станцию официального дилера Chery или в компанию, специа-
лизирующуюся на эвакуации автомобилей.





ОПАСНОСТЬ

При буксировке автомобиля избегайте резкого трогания с места или непредсказу-



емых маневров, которые могут привести к избыточной нагрузке на буксирную проу-
шину, трос, цепь или жесткую сцепку. Буксирная проушина, трос, цепь или жесткая
сцепка могут разрушиться, став причиной тяжелых травм или повреждений.

Во избежание травм все люди, кроме водителя, не должны оставаться в буксируе-



мом автомобиле.

Запрещается буксировка автомобиля на значительное расстояние.



265

Глава 6. В СЛУЧАЕ НЕИСПРАВНОСТИ



6

В СЛУЧАЕ НЕИСПРАВНОСТИ

Буксирная проушина

Передняя буксирная проушина





Место для установки передней буксирной проушины находится в правой пе-
редней части автомобиля снизу.

1.  С помощью плоской отвертки, обернутой лентой, снимите декоративную

крышку отверстия для установки буксирной проушины.

2.  Чтобы получить доступ к проушине, снимите крышку.

266

Глава 6. В СЛУЧАЕ НЕИСПРАВНОСТИ

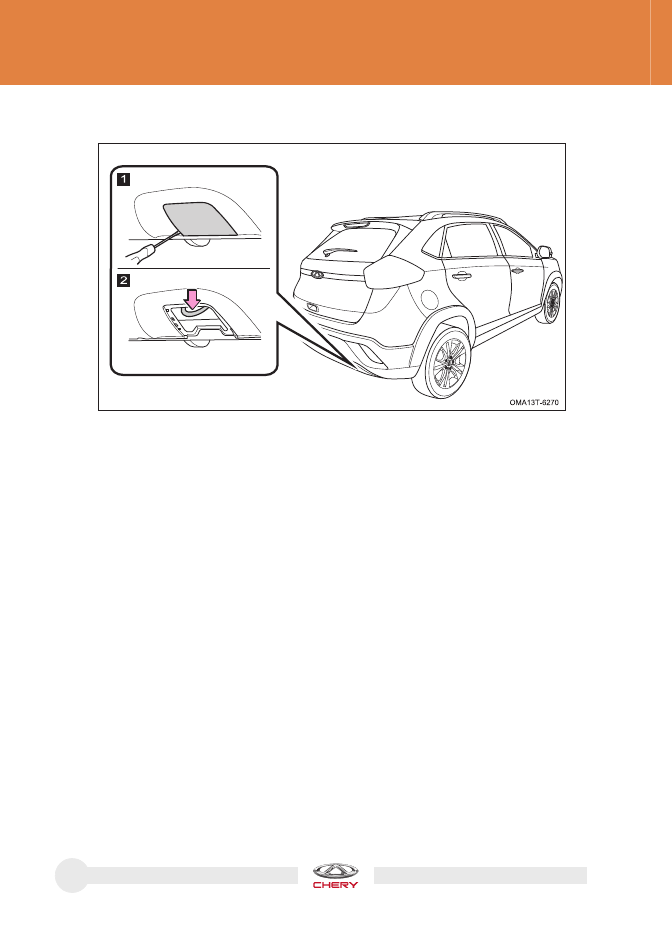

Задняя буксирная проушина



Место для установки задней буксирной проушины находится в правой зад-
ней части автомобиля снизу.

1.  С помощью плоской отвертки, обернутой лентой, снимите декоративную

крышку отверстия для установки буксирной проушины.

2.  Чтобы получить доступ к проушине, снимите крышку.

267



6

В СЛУЧАЕ НЕИСПРАВНОСТИ

При снятии и установке аккумуляторной батареи следует выполнить следующие
действия:

1.  Выключите все потребители электроэнергии и зажигание.

2.  Откройте капот.

3

1

2

Глава 6.  В СЛУЧАЕ НЕИСПРАВНОСТИ

6-6. Снятие и установка аккумуляторной батареи

3. Отсоедините «отрицательный» (-)

провод от аккумуляторной батареи
(1).

4. Отсоедините «положительный» (+)

провод (2) от аккумуляторной бата-
реи.

5. Снимите прижимную планку (3) и

снимите аккумуляторную батарею.

6.  Параметры новой аккумуляторной батареи должны соответствовать параме-

трам заменяемой батареи. Установите аккумуляторную батарею в последо-
вательности, обратной снятию.



  Защита окружающей среды

Аккумуляторная батарея содержит серную кислоту и свинец, поэтому запрещается
выбрасывать ее в контейнеры для бытового мусора. Пожалуйста, утилизируйте акку-
муляторную батарею в соответствии с местным законодательством или отвезите ее
на специализированный приемный пункт.



  ОСТОРОЖНО

Будьте осторожны, не касайтесь металлическим инструментом одновременно обоих
выводов аккумуляторной батареи и не допускайте касания «положительным» (+) вы-
водом металлических деталей автомобиля.

268

Глава 6. В СЛУЧАЕ НЕИСПРАВНОСТИ





ОПАСНОСТЬ

Не наклоняйте аккумуляторную батарею. Электролит аккумуляторной батареи яв-



ляется сильным коррозионно-активным веществом. При обращении с аккумуля-
торной батареей надевайте защитные очки и перчатки.

Избегайте попадания электролита на кожу и одежду. Если электролит попал на от-



крытые участки тела или одежду, нейтрализуйте его с помощью щелочной воды
(мыла) и затем промойте их чистой водой. При необходимости немедленно обра-
титесь за медицинской помощью.

Храните аккумуляторную батарею в месте, недоступном для детей.



Не курите возле аккумуляторной батареи, не пользуйтесь спичками или зажигалка-



ми, не подносите открытое пламя.

269



6

В СЛУЧАЕ НЕИСПРАВНОСТИ

Простые проверки

Глава 6.  В СЛУЧАЕ НЕИСПРАВНОСТИ

6-7. Если двигатель не запускается

Если двигатель не запускается, убедитесь, что ваши действия соответствовали
правильной процедуре пуска, приведенной в разделе «Нормальный пуск двига-
теля» главы 4, и проверьте, достаточно ли топлива в баке.

Коленчатый вал двигателя не вращается или вращается с низкой



частотой

1.  Убедитесь, что клеммы на выводах аккумуляторной батареи чистые и на-

дежно закреплены.

2.  Если клеммы на выводах аккумуляторной батареи чистые и закреплены

надежно, включите освещение салона. Если лампы плафонов освещения
салона горят тускло или гаснут при включении стартера, то аккумулятор-
ная батарея разряжена. В этом случае можно запустить двигатель с помо-
щью аккумуляторной батареи другого автомобиля. Если лампы плафонов
освещения салона светятся нормально, но двигатель не запускается, то
это признак возможной неисправности системы пуска. В этом случае ав-
томобиль необходимо как можно скорее доставить на сервисную станцию
официального дилера Chery для проверки или ремонта.

Коленчатый вал двигателя вращается с нормальной частотой



вращения, но двигатель не запускается

1.  Переведите замок зажигания в положение OFF или ACC и повторите по-

пытку пуска двигателя.

2.  Если двигатель не запускается, то свечи зажигания могут быть залиты

бензином из-за повторных попыток запуска. Обратитесь к процедуре,
приведенной в разделе «Пуск двигателя при заливании бензином свечей
зажигания» этой главы.

3.  Если двигатель не запускается и после этого, это может быть следствием

неисправности системы иммобилайзера. В этом случае автомобиль необ-
ходимо как можно скорее доставить на сервисную станцию официального
дилера Chery для проверки или ремонта.

270

Пуск двигателя при заливании бензином свечей зажигания

Если двигатель не запускается, то свечи зажигания могут быть залиты бензином
из-за повторных попыток запуска.

Для автомобилей с автоматической коробкой передач:

Попробуйте снова запустить двигатель, применив обычную процедуру запуска.
См. раздел «Нормальный запуск двигателя» главы 4.

Автомобиль с механической коробкой передач:

В этом случае переведите замок зажигания в положение START при полностью
нажатой педали акселератора. Удерживайте ключ в замке зажигания и педаль
акселератора в этих положениях в течение 15 секунд, а затем отпустите. После
этого попытайтесь запустить двигатель, не нажимая педаль акселератора.

Если двигатель не начинает работать после 15 секунд проворачивания коленча-
того вала стартером, отпустите ключ в замке зажигания, подождите несколько
секунд и повторите попытку.

Если двигатель не запускается и после повторной попытки, как можно скорее
обратитесь на сервисную станцию официального дилера Chery для проверки
или ремонта.



  ОСТОРОЖНО

Во избежание выхода стартера из строя не держите его включенным дольше 15 се-



кунд.

Если двигатель становится трудно запустить или он часто глохнет, как можно ско-



рее обратитесь на сервисную станцию официального дилера Chery для проверки
или ремонта.

Глава 6. В СЛУЧАЕ НЕИСПРАВНОСТИ

271



6

В СЛУЧАЕ НЕИСПРАВНОСТИ

Во избежание получения тяжелых травм и повреждения автомобиля в
результате неправильных действий, если вы не уверены в способности
самостоятельно выполнить данную процедуру, то компания Chery реко-
мендует обратиться за помощью к квалифицированному механику или
службе эвакуации.

Глава 6.  В СЛУЧАЕ НЕИСПРАВНОСТИ

6-8.  ПУСК ДВИГАТЕЛЯ от аккумуляторной батареи другого автомобиля





ОПАСНОСТЬ

Аккумуляторные батареи содержат опасную и коррозионно-активную серную кис-



лоту. При запуске двигателя от дополнительной аккумуляторной батареи надевай-
те защитные очки и перчатки во избежание попадания пролившейся кислоты на
кожу, одежду или автомобиль.

При попадании аккумуляторной кислоты на кожу или в глаза их следует сразу же



промыть большим количеством чистой воды и немедленно обратиться за медицин-
ской помощью. При возможности до прибытия в медицинское учреждение непре-
рывно прикладывайте губку, пропитанную чистой водой, или чистую повязку.

Следует использовать специально предназначенные для этого удлинительные



провода.

Храните аккумуляторную батарею в месте, недоступном для детей.



Не курите возле аккумуляторной батареи, не пользуйтесь спичками или зажигалка-



ми, не подносите открытое пламя.

Не приближайтесь к аккумуляторной батарее при запуске двигателя.





  ОСТОРОЖНО

Напряжение дополнительной аккумуляторной батареи должно составлять не ниже
12 В. Не приступайте к пуску двигателя от дополнительной аккумуляторной батареи,
пока не убедитесь в том, что напряжение на ее выводах равно или больше 12 В. Убе-
дитесь в том, что пусковые кабели не касаются вращающихся деталей в моторных
отсеках обоих автомобилей.

272

Процедура пуска двигателя от аккумуляторной батареи другого
автомобиля

1.  Выключите все ненужное электрооборудование. Если используется допол-

нительная батарея другого автомобиля, убедитесь в том, что автомобили не
касаются друг друга.



  ОСТОРОЖНО

Если двигатель автомобиля с дополнительной батареей не работает, запустите его
и дайте поработать в течение нескольких минут. При пуске слегка нажимайте педаль
акселератора.

2.  Подсоедините пусковые провода в указанной ниже последовательности.

 Подсоедините зажим «положительного» (красного) пускового кабеля к

«положительному» (+) выводу разряженной аккумуляторной батареи.

  Подсоедините другой зажим «положительного» (красного) удлинительно-

го кабеля к «положительному» (+) выводу дополнительной аккумуляторной
батареи.

  Подсоедините зажим «отрицательного» (черного) пускового кабеля к «от-

рицательному» (-) выводу дополнительной аккумуляторной батареи.

Глава 6. В СЛУЧАЕ НЕИСПРАВНОСТИ

273

Глава 6. В СЛУЧАЕ НЕИСПРАВНОСТИ



6

В СЛУЧАЕ НЕИСПРАВНОСТИ

  Подсоедините другой зажим «отрицательного» (-) (черного) пускового ка-

беля к массивной неокрашенной металлической детали автомобиля с раз-
ряженной аккумуляторной батареей.



  ОСТОРОЖНО

Не наклоняйте аккумуляторную батарею при подключении проводов.



Не допускайте контакта зажимов пусковых проводов друг с другом или другими ме-



таллическими деталями автомобиля.

Не подсоединяйте удлинительный кабель к деталям, которые вращаются при пуске



двигателя, или вблизи от таких деталей.

3.  Запустите двигатель обычным образом. После пуска двигателя слегка на-

жмите педаль акселератора и дайте ему поработать несколько минут.

4.  Отсоедините пусковые провода в последовательности, обратной подсоеди-

нению (сначала «отрицательный» (-) провод, а затем «положительный» (+)
провод).

Если причина разрядки аккумуляторной батареи автомобиля не ясна, как можно
скорее обратитесь на сервисную станцию официального дилера Chery для про-
верки или ремонта.

При неудачной первой попытке пуска двигателя убедитесь в том, что контакты
зажимов на пусковых проводах надежные, и повторите попытку пуска двигателя
обычным способом.

Если повторная попытка пуска также закончилась неудачно, обратитесь за по-
мощью на сервисную станцию официального дилера Chery.





ОПАСНОСТЬ

Не прикасайтесь к аккумуляторной батарее при запуске двигателя.

Глава 6. В СЛУЧАЕ НЕИСПРАВНОСТИ

274

Глава 6. В СЛУЧАЕ НЕИСПРАВНОСТИ

275

7-1.   Обслуживание автомобиля .  276

Организация технического
обслуживания ...................... 276

Перечень работ по ремонту
и техобслуживанию.............  276

Запрос на проведение
обслуживания ...................... 276

7-2.   Если вам нужна помощь ......  277

Удовлетворенность
обслуживанием ..................  277

Услуги, предоставляемые
сервисной станцией
официального дилера
Chery ................................... 277

7-3.   Отдел послепродажного

обслуживания

АО "ЧЕРИ
АВТОМОБИЛИ РУС"

............   278

Способ обращения
в компанию Chery ...............  278

Информация,
предоставляемая
при обращении
в компанию Chery ...............  279

ПОМОЩЬ КЛИЕНТУ

Глава 7

276

Глава 7. ПОМОЩЬ КЛИЕНТУ

7-1. Обслуживание автомобиля

Организация технического обслуживания

Перечень работ по ремонту и техобслуживанию

Запрос на проведение обслуживания

При обращении за выполнением технического обслуживания нужно иметь при
себе соответствующие документы.  Не все работы, которые должны быть вы-
полнены, могут покрываться гарантией. Обсудите дополнительные расходы с
консультантом по обслуживанию. Ведите журнал технического обслуживания
автомобиля. Зачастую это помогает решить возникшую проблему.

Подготовьте письменный перечень неисправностей автомобиля или конкрет-
ных работ, которые следует выполнить. Если произошло дорожно-транспортное
происшествие или выполнена работа, которая не зафиксирована в журнале тех-
нического обслуживания, всегда сообщайте об этом консультанту по обслужи-
ванию.

Перечислите позиции, которые должны быть выполнены к концу дня, обсудите
ситуацию с консультантом по обслуживанию и перечислите позиции в порядке
очередности.

277



7

ПОМОЩЬ КЛИЕНТУ

Глава 7. ПОМОЩЬ КЛИЕНТУ

7-2. Если вам нужна помощь

Удовлетворенность обслуживанием

Услуги, предоставляемые сервисной станцией официального дилера
Chery

Компания Chery и ее официальные дилеры обязуются предоставлять клиентам
высококачественные изделия и услуги. Для нас очень важна удовлетворенность
клиентов нашими автомобилями. При возникновении проблем при техническом
обслуживании рекомендуется предпринять следующие действия:

Обсудить проблему с консультантом по обслуживанию вашей сервисной



станции официального дилера Chery. Персонал сервисной станции офи-
циального дилера обладает профессиональными знаниями для быстрого
устранения возникших проблем.

Если решить проблему не удается, обратитесь к руководителю отдела техни-



ческого обслуживания. Он может найти наилучшее решение проблемы.

Если сервисная станция не может решить проблему, то обращайтесь в Отдел



послепродажного обслуживания  АО

"

ЧЕРИ АВТОМОБИЛИ РУС

"

.

Только оригинальные запасные части и материалы (OEM) могут обеспечить за-
явленный срок службы автомобиля. Только компания Chery Automobile Co., Ltd.
поставляет запасные части сервисным станциям официальных дилеров Chery
во всем мире. Поэтому используйте только оригинальные запасные части от
сервисных станций официальных дилеров Chery.

Авторизованные дилеры Chery являются профессионалами технического обслу-
живания, и только они официально уполномочены компанией Chery Automobile
Co., Ltd. При обращении на станции технического обслуживания авторизован-
ных дилеров для проведения соответствующих работ помните, что на них ра-
ботают механики, прошедшие обучение в компании Chery Automobile Co., Ltd.,
и они располагают оригинальными запасными деталями для обеспечения наи-
лучшего проведения работ.

278

Глава 7. ПОМОЩЬ КЛИЕНТУ

7-3.  Отдел послепродажного обслуживания




АО

"

ЧЕРИ АВТОМОБИЛИ РУС

"

Способ обращения в компанию Chery

Горячая линия 8 (800) 555-999-8

 Форма обратной связи на сайте www.chery.ru



279

Глава 7.  ПОМОЩЬ КЛИЕНТУ



7

ПОМОЩЬ КЛИЕНТУ

Информация, предоставляемая при обращении в компанию Chery

Любое обращение в Отдел послепродажного обслуживания АО

"

ЧЕРИ АВТО-

МОБИЛИ РУС

"

 должно включать следующие данные:

Фамилия и адрес владельца



Номер телефона владельца



Адрес электронной почты владельца



Название дилера, осуществлявшего продажу и обслуживание



Идентификационный номер транспортного средства (VIN)



Идентификационный номер транс-
портного средства (VIN) нанесен в
верхнем левом углу передней панели
и виден снаружи автомобиля через ве-
тровое стекло.



  ОСТОРОЖНО

Запрещено повреждать идентификационный номер транспортного средства (VIN) или
места вокруг него (закрывать, закрашивать, вырезать, проваривать, сверлить или уда-
лять).

Дата продажи и текущий пробег автомобиля



История технического обслуживания автомобиля



Точное описание неисправности и условий, при которых она возникла



280

Глава 7.  ПОМОЩЬ КЛИЕНТУ

281

Глава 8

Проверка шин ...................... 298

Перестановка колес ............  299

Проверка аккумуляторной
батареи ..............................  300

Проверка предохранителей..301

Долив жидкости в бачок
омывателя ........................... 302

Проверка щеток
очистителей стекол ............  302

Замена щеток
очистителей стекол ............  303

Проверка и замена
фильтра системы
вентиляции салона .............. 305

Замена ламп .......................  306

Ручная регулировка
ближнего и дальнего
света фар ...........................  312

8-3.   Уход за кузовом и салоном

автомобиля ......................... 315

8-4.   Обкатка нового

автомобиля ........................  317

8-1.   Техническое обслуживание ..  282

 Система

подушек

безопасности .....................  282

8-2.   Операции, выполняемые

самостоятельно ................... 283

Моторный отсек:
общий вид ........................... 285

Блок предохранителей
и реле в моторном отсеке ...  286

Блок предохранителей
и реле в передней панели ...  289

Проверка уровня моторного
масла .................................  291

Проверка уровня рабочей
жидкости в коробке передач
(автомобиль с автоматической
коробкой передач) ............... 293

Проверка уровня
тормозной жидкости ...........  293

Проверка уровня
охлаждающей жидкости .....  294

Проверка уровня рабочей
жидкости усилителя
рулевого управления ..........  295

Проверка радиатора
и конденсера
кондиционера .....................   296

Проверка натяжения
приводного ремня ..............  296

Проверка давления
воздуха в шинах ..................  297

ГРАФИК ТЕХНИЧЕСКОГО
ОБСЛУЖИВАНИЯ















содержание      ..     6      7      8      9     ..
