Chery Tiggo 2. Руководство по эксплуатации (2016 год) - часть 9







282

Глава 8. РЕГЛАМЕНТ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

8-1. Техническое обслуживание

Необходимость проведения технического обслуживания определяется по пока-
заниям одометра или времени, прошедшем с момента предыдущего обслужи-
вания, в зависимости от того, что наступает первым. Интервал для проведения
технического обслуживания по каждой позиции указан в

ÎÏÇʿ¿ÄËÍÈÉ¿ÁÑ͌

ËÍÀÇÊÝ°ÄÏÁÇÐÌÍÈÉÌÇÅÉÄ

Если автомобиль оснащен системой подушек безопасности, то ее следует за-
менить через 10 лет эксплуатации. Замену следует выполнять только на сервис-
ной станции официального дилера Chery.

Для обеспечения должной работы системы подушек безопасности замена по-
душек безопасности должна проводиться в указанный срок на сервисной стан-
ции авторизованного дилера Chery.

Если заменять подушки безопасности пришлось ранее указанного срока, на-
пример, в результате дорожно-транспортного происшествия, то необходимо
заполнить форму «Сведения о замене элементов системы пассивной безопас-
ности».



  ОСТОРОЖНО

Отказ от выполнения необходимых операций в соответствии с регламентом техниче-
ского обслуживания приведет к выходу автомобиля из строя.

Система подушек безопасности

283



8

РЕГЛАМЕНТ ТЕХНИЧЕСКОГО

ОБСЛУЖИВАНИЯ

Если вы выполняете техническое обслуживание автомобиля самостоятельно, в
точности выполняйте операции, указанные в данном разделе.

В нем приведены простые инструкции только для тех пунктов технического об-
служивания, которые могут быть выполнены владельцем. Тем не менее, многие
операции следует доверить квалифицированному механику, располагающему
специальным инструментом.

Особую осторожность следует проявлять при возможности нанесения случай-
ного вреда при проведении технического обслуживания. Ниже приведены неко-
торые меры предосторожности, которые следует выполнять неукоснительно.

Глава 8. РЕГЛАМЕНТ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

8-2. Операции, выполняемые самостоятельно





ОПАСНОСТЬ

При работающем двигателе держите руки, одежду и инструмент в стороне от вен-



тилятора системы охлаждения и приводных ремней.

Сразу же после поездки двигатель, радиатор, выпускной коллектор и крышка го-



ловки блока цилиндров имеют очень высокую температуру, поэтому не прикасай-
тесь к ним. Вентилятор системы охлаждения может включиться автоматически.

Если двигатель очень горячий, не открывайте крышку расширительного бачка си-



стемы охлаждения, чтобы не получить ожоги.

Не курите рядом с заливной горловиной топливного бака или аккумуляторной бата-



реей, поскольку искры или открытое пламя могут привести к возгоранию.

Аккумуляторная батарея содержит опасную и коррозионно-активную серную кис-



лоту. При работе в моторном отсеке или под автомобилем пользуйтесь защитными
очками, чтобы исключить попадание жидкостей в глаза.

284

Глава 8.  РЕГЛАМЕНТ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ



  ОСТОРОЖНО

Доливайте охлаждающую жидкость, рабочую жидкость усилителя рулевого управ-



ления, тормозную жидкость и жидкость в бачке омывателя строго до установлен-
ного уровня. Если какая-либо жидкость попала на кузов, немедленно вытрите ее
влажной тряпкой, чтобы исключить повреждения окрашенной поверхности.

Не заливайте моторное масло выше метки максимума, в противном случае двига-



тель может выйти из строя.

Запрещается эксплуатация автомобиля без фильтрующего элемента воздухоочи-



стителя, что приводит к интенсивному износу двигателя.

Перед закрыванием капота проверьте, не осталось ли что-нибудь лишнее в мотор-



ном отсеке, например, инструмент, ветошь и т. д.

285

Глава 8.  РЕГЛАМЕНТ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ



8

РЕГЛАМЕНТ ТЕХНИЧЕСКОГО

ОБСЛУЖИВАНИЯ

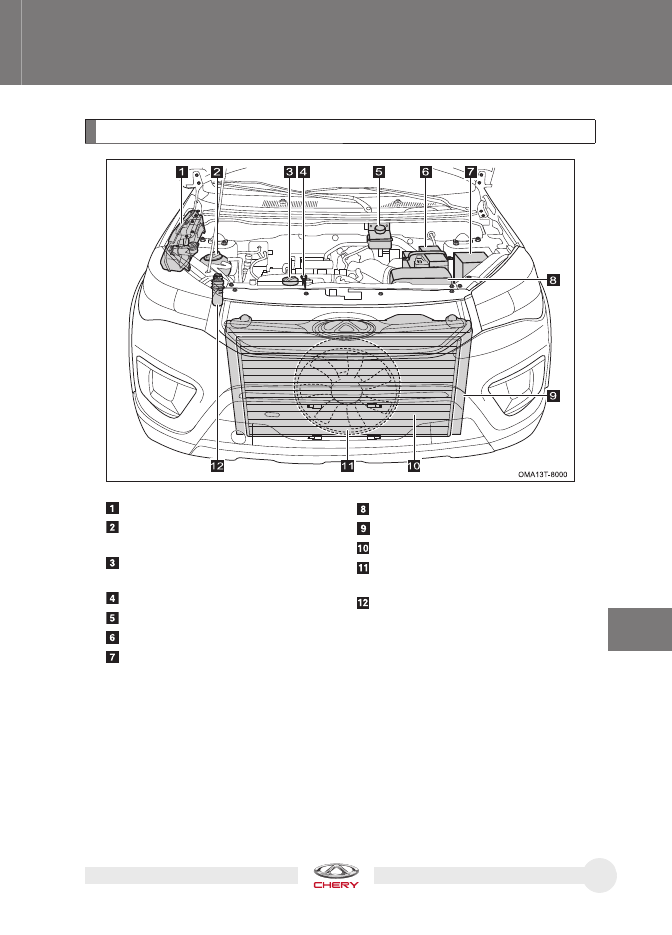

Моторный отсек: общий вид

 Воздухоочиститель

 Радиатор

 Конденсер

  Вентилятор системы охлаждения

двигателя

  Бачок для рабочей жидкости усили-

теля рулевого управления

  Бачок жидкости омывателей стекол

  Расширительный бачок системы

охлаждения двигателя

  Пробка маслозаливной горловины

двигателя

  Масляный щуп двигателя

  Бачок для тормозной жидкости

 Аккумуляторная батарея

  Блок предохранителей и реле в

моторном отсеке

286

Глава 8.  РЕГЛАМЕНТ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

Блок предохранителей и реле в моторном отсеке

287

Глава 8.  РЕГЛАМЕНТ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ



8

РЕГЛАМЕНТ ТЕХНИЧЕСКОГО

ОБСЛУЖИВАНИЯ

Расположение предохранителей и реле в блоке предохранителей



и реле в моторном отсеке

 Описание блока предохранителей в моторном отсеке



EF29 25A

EF28 10A

EF27

EF26 10A

EF25 15A

EF24 10A

EF23

EF22 10A

EF21 15A

EF20

EF19

EF18

EF17 25A

EF16 15A

SB01 30A

SB02 30A

SB03

SB04 30A

SB05

SB06 30A

SB07 30A

SB08 40A

SB09 20A

EF15 15A

Memory fuse

EF14 15A

EF32

EF31 15A

EF30 10A

EF38 15A

EF37 10A

EF36

EF35 15A

EF34 15A

EF33 15A

EF40 7.5A

EF39

EF13 15A

EF12

EF11 15A

EF10 15A

EF09 7.5A

EF08 10A

EF07 15A

EF06 7.5A

EF05

EF04 10A

EF03 10A

EF02

EF01 20A

ERLY08

ERLY07

ERLY06

ERLY05

ERLY04

ERLY03

ERLY02

ERLY01

ERLY09

ERLY13

ERLY18

ERLY15

High-speed

cooling fan

relay

High beam

relay

Low beam

relay

Main
relay

Back-up

light relay

Wiper low-

speed relay

Wiper

high-

speed

relay

ACC
relay

Low-speed
cooling fan

relay

Fuel

pump

relay

A/C

compressor

clutch

relay

Blower

relay

Horn
relay

Starter

relay

ERLY14

ERLY16

ERLY17

ERLY12

ERLY11

ERLY10

288

Глава 8.  РЕГЛАМЕНТ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

Описание блока предохранителей и реле в моторном отсеке

№ п.п.

Описание

№ п.п.

Описание

№ п.п. Описание

EF01

Запасной

EF18

EF35

Клапан управления

EF02

EF19

EF36

EF03

Фара дальнего света
левая

EF20

EF37

Блок управления
двигателем (ECU)

EF04

Фара дальнего света
правая

EF21

BCM

EF38

Форсунка

EF05

EF22

Катушка
возбуждения,
питание

EF39

EF06

ESP/ABS

EF23

EF40

Катушка реле
вентилятора

EF07

ECU/TCU (Автомобиль с
АКП)/Выключатель стоп-
сигнала

EF24

Выключатель стоп-
сигнала

SB01

ESP/ABS

EF08

Выключатель
кондиционера/Система
помощи при движении
задним ходом

EF25

Звуковой сигнал

SB02

EF09

Цепь возбуждения
генератора

EF26

ECU/TCU
(автомобиль с АКП)

SB03

EF10

BCM

EF27

SB04

BCM

EF11

BCM

EF28

Фонарь заднего
хода

SB05

EF12

EF29

Стеклоочиститель

SB06

Вентилятор
кондиционера

EF13

Кислородный датчик

EF30

Компрессор
кондиционера

SB07

Стартер

EF14

Катушка зажигания

EF31

Топливный насос

SB08

ESP/ABS

EF15

Предохранитель
функции памяти

EF32

SB09

Цепь питания допол-
нительного электроо-
борудования

EF16

BCM

EF33

Фара ближнего
света левая

EF17

Электропривод люка
в крыше

EF34

Фара ближнего
света правая

289

Глава 8.  РЕГЛАМЕНТ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ



8

РЕГЛАМЕНТ ТЕХНИЧЕСКОГО

ОБСЛУЖИВАНИЯ

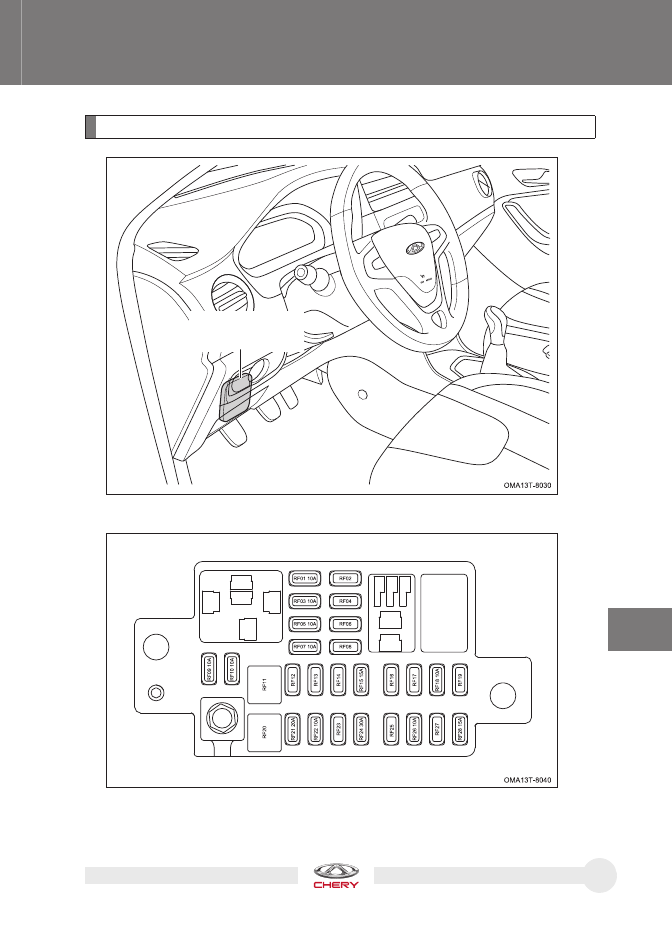

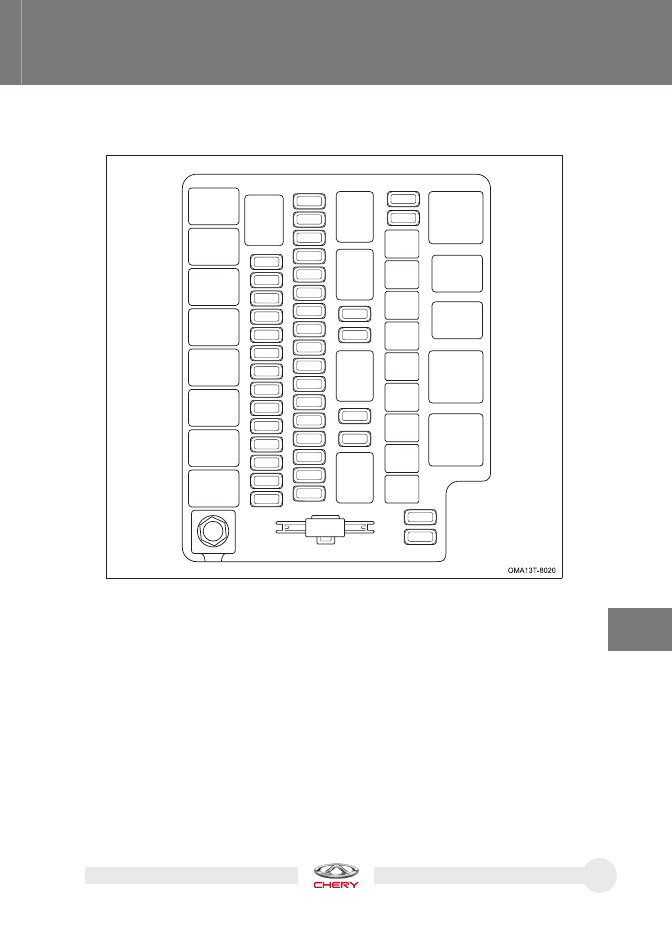

Блок предохранителей и реле в передней панели

Блок предохранителей
и реле в передней панели

Расположение предохранителей и реле в блоке



предохранителей и реле в передней панели

Реле обо-
гревателя

заднего

стекла

290

Глава 8.  РЕГЛАМЕНТ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

Описание блока предохранителей и реле в салоне автомобиля



№ п.п.

Описание

№ п.п.

Описание

№ п.п.

Описание

RF01

BCM/ICM/IMMO

RF11

RF21

AM2

RF02

RF12

RF22

AM1

RF03

SAS

RF13

RF23

RF04

RF14

—

RF24

Реле обдува ветрового стекла

RF05

Подушка
безопасности

RF15

Диагностика/Сигнал встав-
ленного ключа/Обмотка
реле обогрева стекла

RF25

RF06

RF16

RF26

Блок управления аудиосисте-
мой/Электропривод зеркал
заднего вида/BCM/Люк

RF07

Блок управления
аудиосистемой/Панель
управления кондиционе-
ром/Сигнал электропри-
вода фар

RF17

RF27

RF08

RF18

Обогрев зеркал заднего
вида/Таймер обогрева
стекла

RF28

Резервное питание

RF09

Блок управления аудио-
системой/Панель управ-
ления кондиционером

RF19

RF29

RF10

Блок управления панели
управления

RF20

RF30

291

Глава 8.  РЕГЛАМЕНТ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ



8

РЕГЛАМЕНТ ТЕХНИЧЕСКОГО

ОБСЛУЖИВАНИЯ

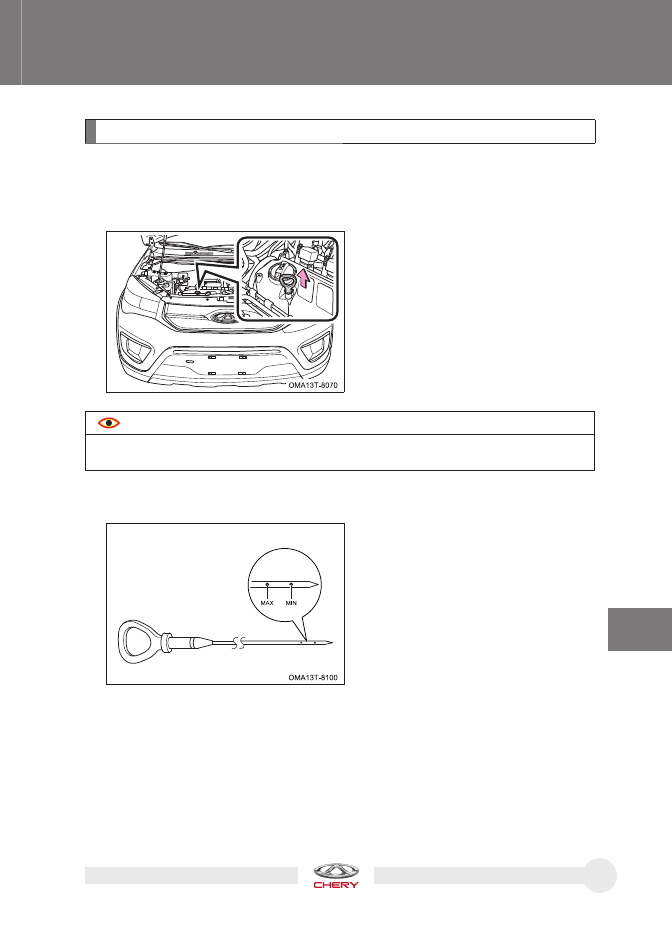

Проверка уровня моторного масла

Проверяйте уровень моторного масла с помощью щупа на полностью прогре-
том и неработающем двигателе.

1. После прогрева двигателя остановите автомобиль на горизонтальной пло-

щадке. Подождите примерно 5 минут после остановки двигателя.

2.  Откройте капот, извлеките масля-

ный щуп и протрите его чистой тка-
нью.



  ОСТОРОЖНО

Подставьте ткань под конец щупа, чтобы масло не капало на двигатель или кузов ав-
томобиля.

3.  Снова вставьте щуп на место до упора.

4.  Затем снова извлеките щуп и проверьте уровень моторного масла.

Если уровень масла выше метки MAX,
слейте избыток масла.

Если уровень масла находится между
метками MIN и MAX, то уровень в нор-
ме.

Если уровень масла находится на мет-
ке MIN или ниже нее, следует долить
масло.

292

Глава 8.  РЕГЛАМЕНТ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ



  ОСТОРОЖНО

Будьте осторожны, чтобы масло не попало на компоненты автомобиля.



Не проверяйте уровень масла сразу же после прогрева двигателя, подождите пока



масло не стечет в поддон картера.

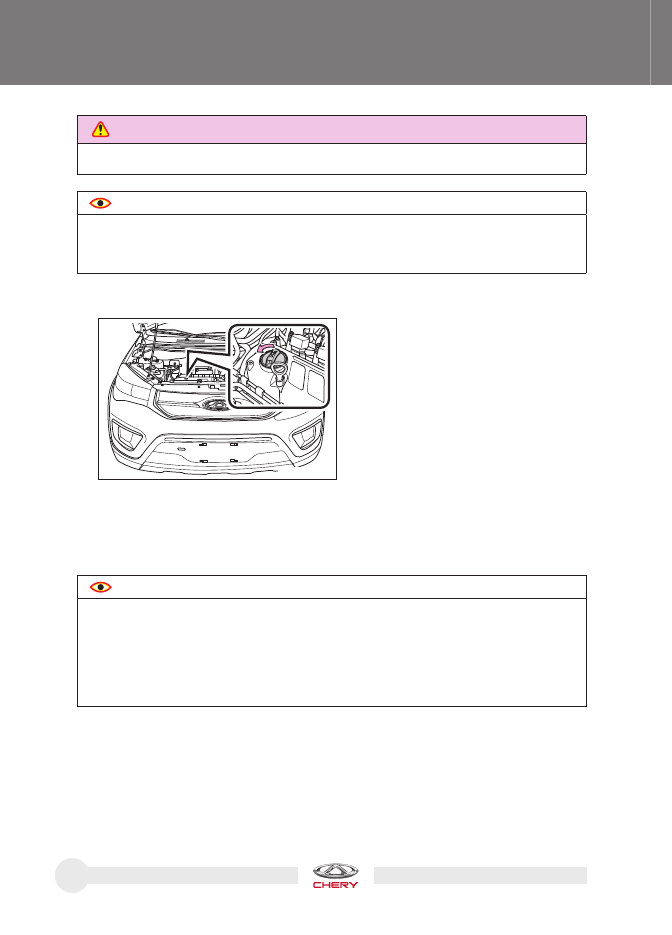

Добавление моторного масла



OMA13T-8080

1.  Вращайте пробку маслозаливной гор-

ловины против часовой стрелки и сни-
мите ее.

2.  Долейте необходимое количество моторного масла с помощью воронки и

проверьте уровень с помощью щупа.

3.  Если уровень моторного масла находится в допустимых пределах, поверните

пробку заливной горловины в направлении часовой стрелки и затяните ее.



  ОСТОРОЖНО

Не заливайте моторное масло выше метки максимума, в противном случае двига-



тель может выйти из строя.

Используйте только моторное масло, рекомендованное компанией Chery. Инфор-



мация о типе и количестве заливаемого моторного масла приведена в разделе
«Система смазки» главы 9.

Масляный фильтр необходимо заменять одновременно с заменой моторного масла.







ОПАСНОСТЬ

Будьте осторожны, чтобы не коснуться горячего выпускного коллектора.

293

Глава 8.  РЕГЛАМЕНТ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ



8

РЕГЛАМЕНТ ТЕХНИЧЕСКОГО

ОБСЛУЖИВАНИЯ



  Защита окружающей среды

Запрещается использовать систему сбора бытового мусора, канализацию или землю
для утилизации отработанного моторного масла и масляного фильтра, поскольку это
приводит к серьезному загрязнению окружающей среды. Их следует утилизировать в
соответствии с местным природоохранным законодательством.

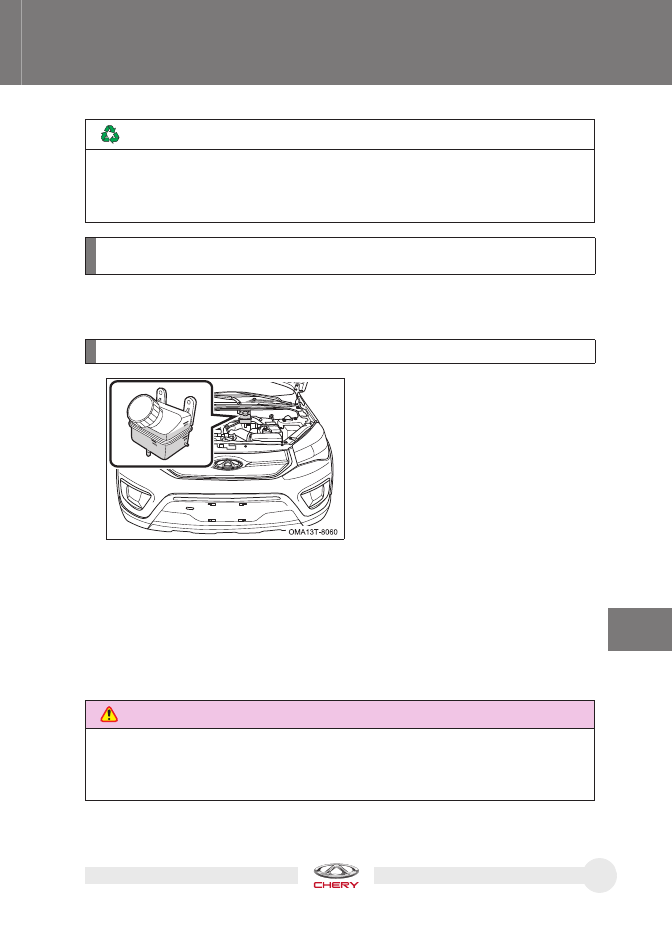

Проверка уровня тормозной жидкости

Проверка уровня рабочей жидкости в коробке передач
(автомобиль с автоматической коробкой передач)

Уровень жидкости должен находить-
ся между отметками MIN (минимум) и
MAX (максимум) на корпусе бачка. До-
ливайте тормозную жидкость, если ее
уровень достиг отметки MIN или ниже.

Контроль, добавление и замена трансмиссионного масла должны выполняться
специалистами сервисной станции. Обратитесь на сервисную станцию автори-
зованного дилера Chery.

Регулярно проверяйте уровень тормозной жидкости. Если загорелся сигнали-
затор неисправности тормозной системы, немедленно проверьте уровень тор-
мозной жидкости.

При обнаружении утечки тормозной жидкости немедленно обратитесь на сер-
висную станцию авторизованного дилера Chery для проверки и ремонта.

Используйте только тормозную жидкость, рекомендованную компанией Chery.
Информация о типе и количестве заливаемой тормозной жидкости приведена в
разделе «Тормозная система» главы 9.





ОПАСНОСТЬ

Избегайте попадания тормозной жидкости на кожу или в глаза. При попадании тор-
мозной жидкости на открытые участки тела или в глаза их следует сразу же промыть
большим количеством чистой воды. При необходимости немедленно обратитесь за
медицинской помощью.

294

Глава 8.  РЕГЛАМЕНТ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

На непрогретом двигателе уровень
охлаждающей жидкости должен на-
ходиться между метками MAX (мак-
симум) и MIN (минимум) на корпусе
расширительного бачка. Если уровень
достиг метки MIN или ниже ее, следует
долить охлаждающую жидкость.

Добавление охлаждающей жидкости



1.  Откройте пробку расширительного бачка и долейте охлаждающую жид-

кость до метки MAX.

2.  Запустите двигатель и прогрейте его до нормальной рабочей температу-

ры охлаждающей жидкости. Постоянно контролируйте уровень охлаждаю-
щей жидкости и, если уровень стал ниже метки MIN, доливайте ее до тех
пор, пока уровень не перестанет падать.

3.  Выключите двигатель и после его остывания проверьте, соответствует ли

норме уровень охлаждающей жидкости. Если нет, то повторяйте указан-
ные выше действия до тех пор, пока уровень не достигнет нормы.



  ОСТОРОЖНО

При попадании тормозной жидкости на окрашенные поверхности кузова ее следует



удалить влажной губкой или смыть ее водой, чтобы не допустить коррозии деталей
или повреждения окрашенных поверхностей кузова.

Поскольку тормозная жидкость обладает высокой гигроскопичностью, держите ба-



чок плотно закрытым.

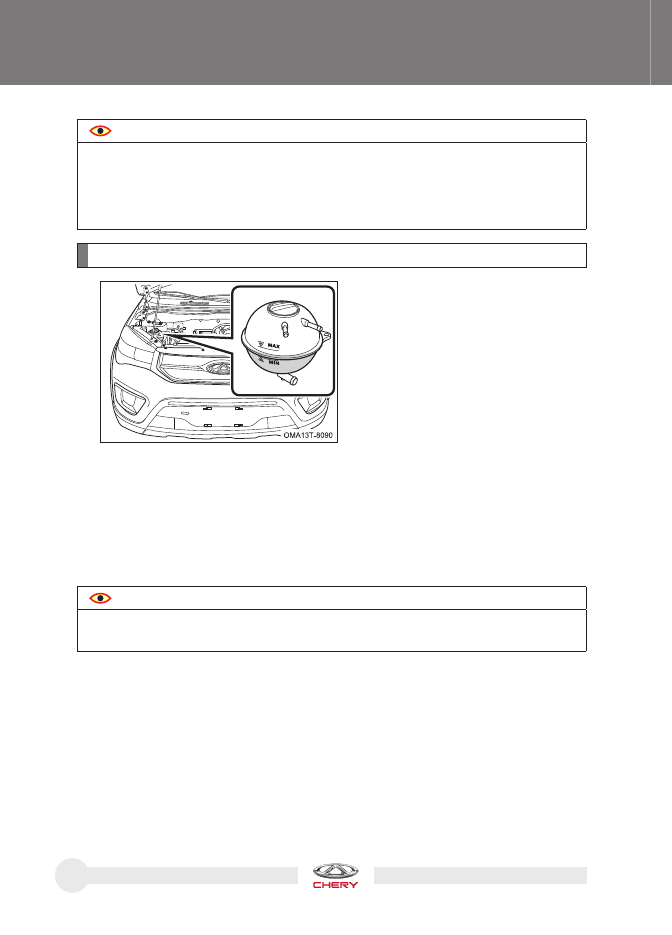

Проверка уровня охлаждающей жидкости



  ОСТОРОЖНО

Если уровень охлаждающей жидкости падает слишком быстро, проверьте радиатор,
шланги и жидкостный насос на наличие утечек.

295

Глава 8.  РЕГЛАМЕНТ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ



8

РЕГЛАМЕНТ ТЕХНИЧЕСКОГО

ОБСЛУЖИВАНИЯ





ОПАСНОСТЬ

Если нужно долить охлаждающую жидкость на горячем двигателе, сначала следует
слегка приоткрыть пробку расширительного бачка, чтобы снизить внутреннее давле-
ние в системе не допустить выплескивания горячей жидкости и избежать ожогов, не-
много подождать и только тогда снять пробку.



  ОСТОРОЖНО

Не используйте охлаждающую жидкость низкого качества.



Запрещается смешивать охлаждающие жидкости разных цветов и характеристик.



Старайтесь избежать попадания охлаждающей жидкости на любые компоненты



двигателя.

Уровень рабочей жидкости усилителя
рулевого управления должен находить-
ся между метками MAX (максимум) и
MIN (минимум) на стенке бачка.

Если уровень достиг метки MIN или
ниже ее, следует долить рабочую жид-
кость усилителя рулевого управления.

Если имеется признак утечки, ненормальный шум или необычное срабатыва-
ние, проверьте, не слишком ли низкий уровень рабочей жидкости усилителя ру-
левого управления. Если причина не обнаружена, как можно скорее обратитесь
на сервисную станцию официального дилера Chery.

Используйте только рабочую жидкость усилителя рулевого управления, реко-
мендованную компанией Chery. Информация о типе и количестве заливаемой
рабочей жидкости усилителя рулевого управления приведена в разделе «Си-
стема рулевого управления» главы 9.

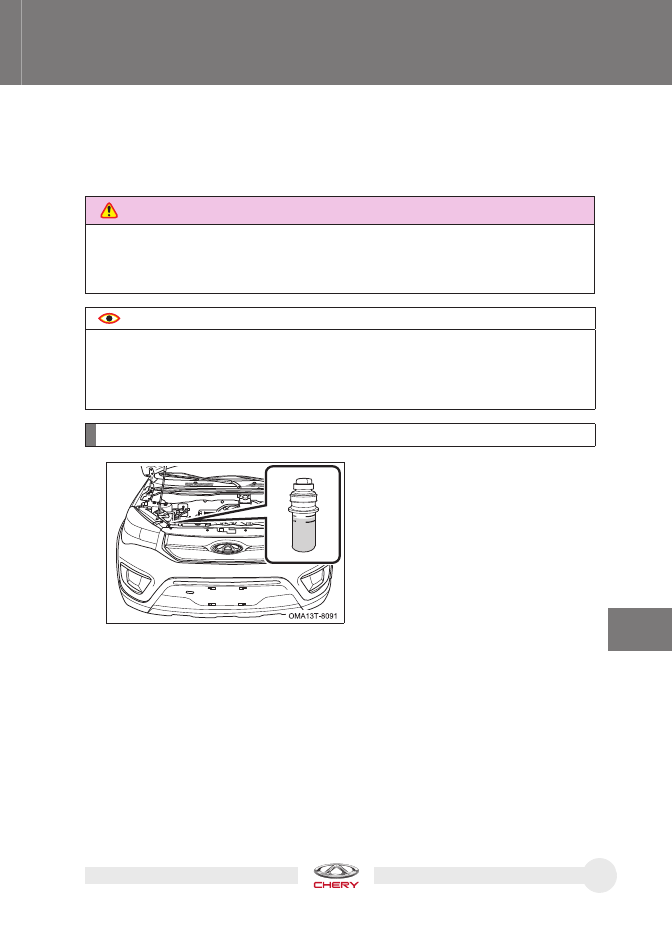

Проверка уровня рабочей жидкости усилителя рулевого управления

4.  Надежно закройте пробку расширительного бачка.

  Используйте только охлаждающую жидкость, рекомендованную компа-

нией Chery. Информация о типе и количестве заливаемой охлаждающей
жидкости приведена в разделе «Система охлаждения двигателя» главы 9.

296

Глава 8.  РЕГЛАМЕНТ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

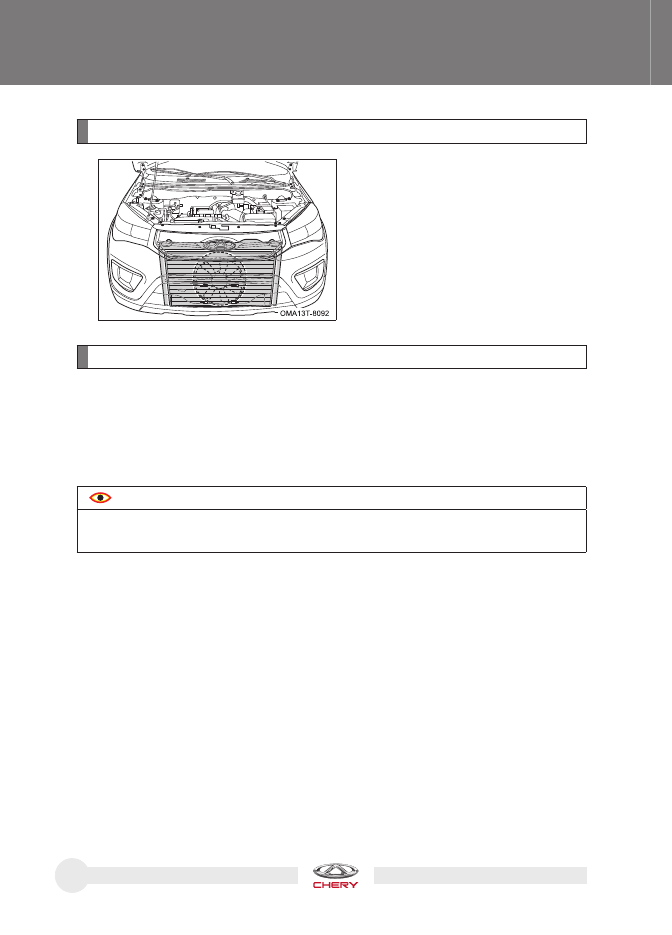

Проверьте, не засорены ли радиатор
и конденсатор листьями, грязью или
насекомыми, очистите их при необ-
ходимости. Проверьте правильность
установки и соединения шлангов, на-
личие коррозии и т. д.

1.  Выключите зажигание.

2.  Возьмитесь пальцами за ремень и проверьте, на какой угол можно повернуть

ремень в поперечном направлении.

3.  Если угол поворота превышает 90°, обратитесь на сервисную станцию офи-

циального дилера Chery для регулировки натяжения ремня.



  ОСТОРОЖНО

Приводной ремень может вытянуться, поэтому его натяжение необходимо регулиро-
вать после определенного пробега.

Проверка натяжения приводного ремня

Проверка радиатора и конденсера кондиционера

297

Глава 8.  РЕГЛАМЕНТ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ



8

РЕГЛАМЕНТ ТЕХНИЧЕСКОГО

ОБСЛУЖИВАНИЯ

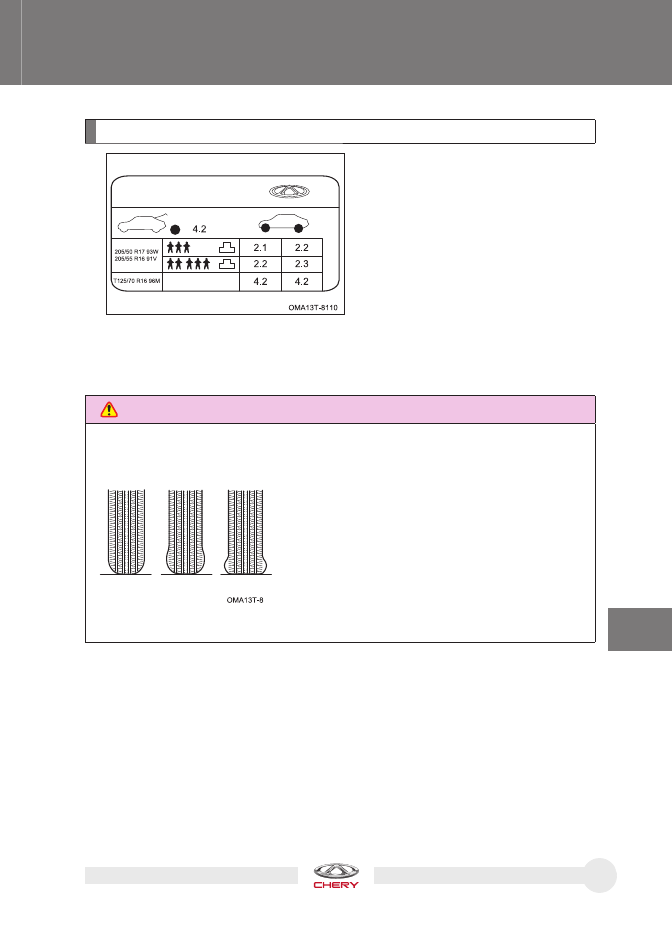

Проверять давление в шинах, в том
числе запасного колеса (которым
укомплектован ваш автомобиль), не-
обходимо не реже одного раза в ме-
сяц.

Величина рекомендуемого давления
воздуха в шинах, которая зависит от
варианта исполнения автомобиля,
приведена в специальной табличке на
двери водителя.

Неправильное давление воздуха в шинах приводит к повышенному расходу то-
плива, сокращению срока службы шин и ухудшению устойчивости автомобиля.
Поэтому поддерживайте нормальное давление воздуха в шинах.

Давление в шинах
в холодном состоянии, бар

(Малогабаритное
запасное колесо)

(Малогабаритное
запасное колесо)

Проверка давления воздуха в шинах





ОПАСНОСТЬ

Убедитесь, что давление воздуха в шинах автомобиля соответствует норме. В против-
ном случае возникнут следующие условия, которые могут привести к происшествию с
тяжелыми травмами или со смертельным случаем.

298

Глава 8.  РЕГЛАМЕНТ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ



  ОСТОРОЖНО

Для измерения давления в шинах используйте шинный манометр. Давление возду-



ха следует проверять только на холодных шинах. Внешний вид шины может ввести
в заблуждение относительно давления воздуха в ней.

Если измерить давление воздуха в нагретых шинах (после нескольких километров



пробега), то его величина будет выше указанного в табличке значения. Это нор-
мальное явление.

Колпачки вентилей шин должны устанавливаться должным образом. В противном



случае в них попадет грязь. При потере колпачка нужно сразу же установить новый
колпачок.

Если шину приходится часто подкачивать, обратитесь на сервисную станцию офи-



циального дилера Chery.

Проверка шин

Проверьте, есть ли какие-либо порезы, посторонние предметы и неравномерный из-
нос протектора шины.

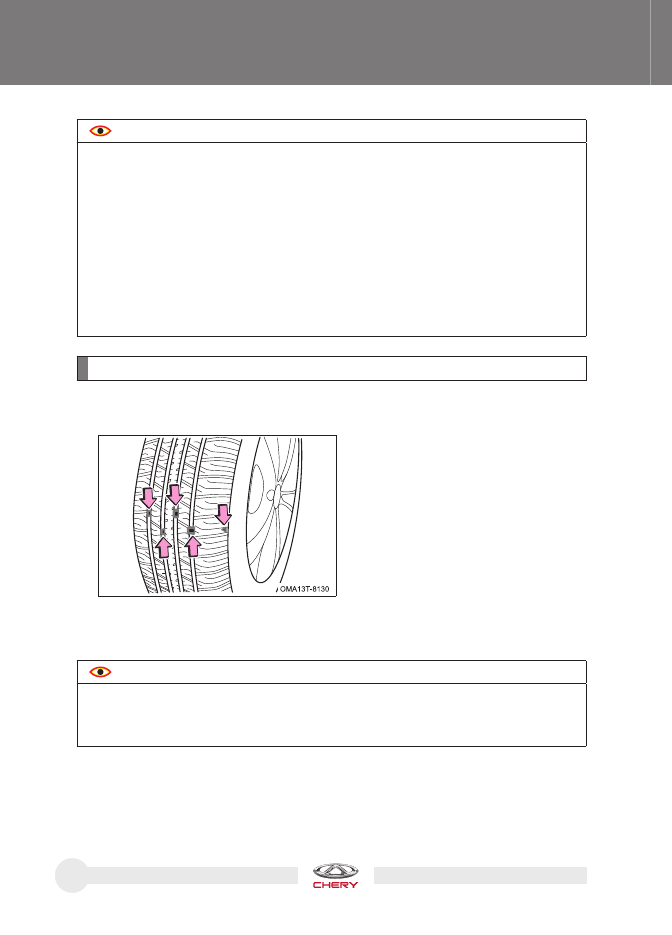

Проверьте, не видны ли индикаторы
износа протектора шины. Если оста-
точная глубина протектора шины до-
стигает предельного значения, то
становятся четко видны индикаторы
износа. Появление индикаторов изно-
са указывает на то, что свойства шин
и безопасность при их эксплуатации
серьезно ухудшились и требуется их
замена.

Если давление воздуха в шине часто падает или ее нельзя качественно отремон-
тировать из-за пореза или другого повреждения, она должна быть заменена.



  ОСТОРОЖНО

Если при движении автомобиля произошла утечка воздуха из шины, то следует пре-
кратить движение. При движении даже на небольшое расстояние произойдет необ-
ратимое повреждение шины.

299

Глава 8.  РЕГЛАМЕНТ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ



8

РЕГЛАМЕНТ ТЕХНИЧЕСКОГО

ОБСЛУЖИВАНИЯ



  ОСТОРОЖНО

После выполнения перестановки шин, на сервисной станции установите положение
датчиков системы мониторинга давления воздуха в шинах (для некоторых вариантов
исполнения автомобиля).



  Защита окружающей среды

Проявляйте ответственность – не выбрасывайте отработавшие шины. Их следует ути-
лизировать в соответствии с местным природоохранным законодательством.

Передняя
часть
автомо-
биля

Для обеспечения равномерного износа и увеличения срока службы комплекта
шин рекомендуется менять местами колеса через каждые 10 тыс. км пробега.
Но интервал для перестановки шин может меняться в зависимости от ваших
приемов вождения и состояния дорожного покрытия.

Описание процедуры перестановки
колес приведено в разделе «Переста-
новка колес» главы 6.

Перестановка колес

300

Глава 8.  РЕГЛАМЕНТ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

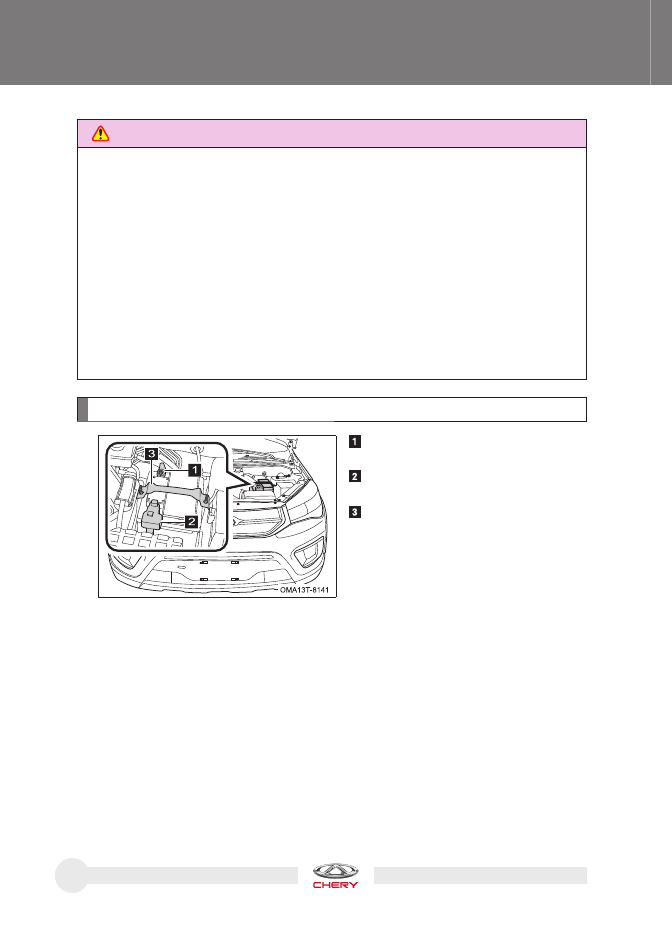

Проверка аккумуляторной батареи

 «Отрицательный» вывод аккумуля-

торной батареи

 «Положительный» вывод аккумуля-

торной батареи

 Прижимная планка

Проверьте, нет ли следов окисления
на выводах аккумуляторной батареи,
не ослабла ли затяжка, нет ли трещин
зажимов проводов, и не ослабла ли за-
тяжка прижимной планки.

Ваш автомобиль оснащен необслуживаемой аккумуляторной батареей. Ис-
пользование аккумуляторных батарей других типов не рекомендуется. При не-
обходимости замены новая аккумуляторная батарея должна иметь такие же па-
раметры, как и заменяемая батарея.

Для замены аккумуляторной батареи рекомендуется обращаться на сервисную
станцию официального дилера Chery.





ОПАСНОСТЬ

Чтобы исключить происшествия, следует соблюдать следующие меры предо-



сторожности. В противном случае управляемость автомобиля может ухуд-
шиться, что приведет к происшествию с серьезными травмами или смертель-
ным случаем.

Запрещается устанавливать на автомобиль шины разных изготовителей, моделей



или с разным рисунком протектора.

Не используйте одновременно шины, значительно различающиеся между собой



по износу протектора.

Не используйте шины, размер которых не соответствует рекомендациям компа-



нии Chery.

Запрещается использовать шины разной конструкции (радиальные и диагональ-



ные).

Не используйте шины, которые эксплуатировались на другом автомобиле.



Не используйте шины, если вы не знаете, как они использовались ранее.



301

Глава 8.  РЕГЛАМЕНТ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ



8

РЕГЛАМЕНТ ТЕХНИЧЕСКОГО

ОБСЛУЖИВАНИЯ

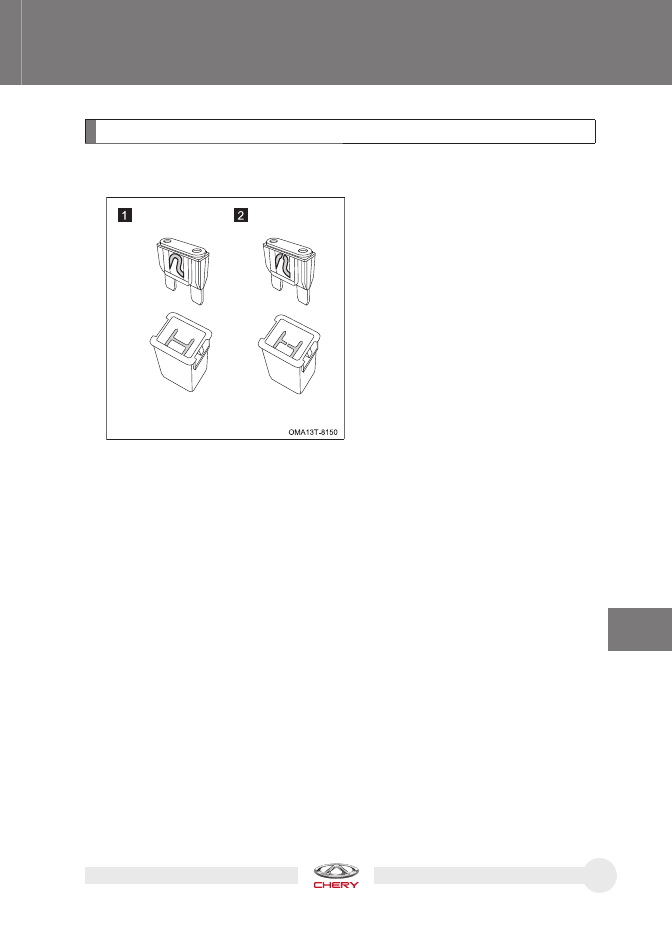

Проверка предохранителей

Исправный

Перегоревший

Вы можете определить исправность
предохранителя с помощью следую-
щей иллюстрации.

Если не работают какие-либо электроприборы, проверьте исправность предо-
хранителей. Если предохранители перегорели, их следует заменить.

Проверка предохранителей в блоке предохранителей и реле в



моторном отсеке

1.  Выключите все потребители электроэнергии и зажигание.

2.  Отсоедините «отрицательный» провод от вывода аккумуляторной бата-

реи.

3.  Снимите крышку с блока предохранителей и реле в моторном отсеке и по-

очередно проверьте подозреваемые предохранители с помощью схемы,
нанесенной на внутреннюю сторону крышки блока.



Схема предохранителей и реле приведена также в разделе «Блок предо-
хранителей и реле в моторном отсеке» этой главы.

Проверка предохранителей в блоке предохранителей и реле в панели



управления

1.  Выключите все потребители электроэнергии и зажигание.

2.  Отсоедините «отрицательный» провод от вывода аккумуляторной бата-

реи.

3.  Блок предохранителей и реле в салоне автомобиля находится в передней

панели со стороны водителя. Для проверки предохранителей снимите
крышку блока предохранителей и реле в салоне автомобиля. Проверьте
поочередно предохранители с помощью схемы предохранителей и реле.



Схема предохранителей и реле приведена также в разделе «Блок предо-
хранителей и реле в передней панели» этой главы.

302

Глава 8.  РЕГЛАМЕНТ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

Замена плавких предохранителей





Описание процедуры замены предохранителей приведено в разделе «Заме-
на предохранителей» главы 6.

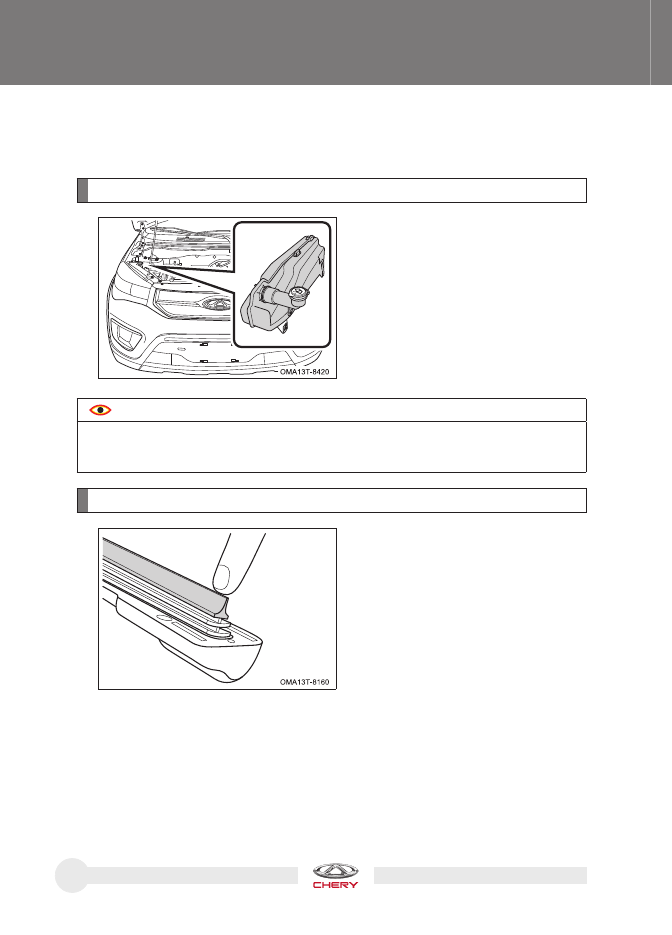

Долив жидкости в бачок омывателя

Если жидкость из распылителей фор-
сунок омывателя не поступает, то ве-
роятно, что ее нет в бачке омывателя.

В этом случае выключите омыватель и
долейте жидкость в бачок омывателя
до соответствующего уровня.



  ОСТОРОЖНО

Не заливайте чистую воду в бачок омывателя, если температура наружного воздуха
ниже 0 . В противном случае вода замерзнет, и омыватель может выйти из строя.

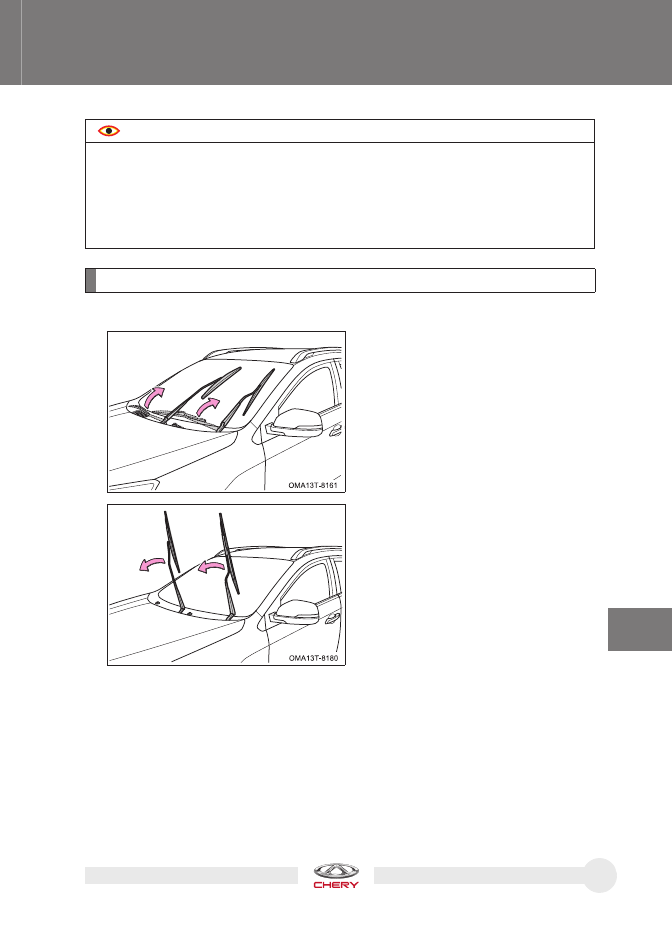

Проверка щеток очистителей стекол

Проверяйте состояние рабочей кром-
ки щетки очистителя ветрового стек-
ла, проведя по ней пальцем. Неровная
рабочая кромка щетки уменьшает эф-
фективность работы очистителя.

303

Глава 8.  РЕГЛАМЕНТ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ



8

РЕГЛАМЕНТ ТЕХНИЧЕСКОГО

ОБСЛУЖИВАНИЯ

1.  Поверните замок зажигания в поло-

жение ACC или LOCK. Потяните пе-
реключатель очистителя и омыва-
теля ветрового стекла, в течение 10
секунд проведя его через положе-
ния MIST/LO/HI. Щетки остановятся
рядом с положением, максимально
удобном для замены.

2.  Поднимите рычаги очистителя ве-

трового стекла



  ОСТОРОЖНО

Запрещается включать очистители стекол, когда стекло сухое, что может привести



к появлению царапин на стекле и повреждению рабочих кромок щеток.

В зимний период во избежание повреждения щеток перед включением очистителя



убедитесь в том, что они не примерзли к стеклу.

Не следует использовать щетки очистителя для удаления со стекла изморози или



льда.

Замена щетки ветрового стекла



Замена щетки ветрового стекла

304

Глава 8.  РЕГЛАМЕНТ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

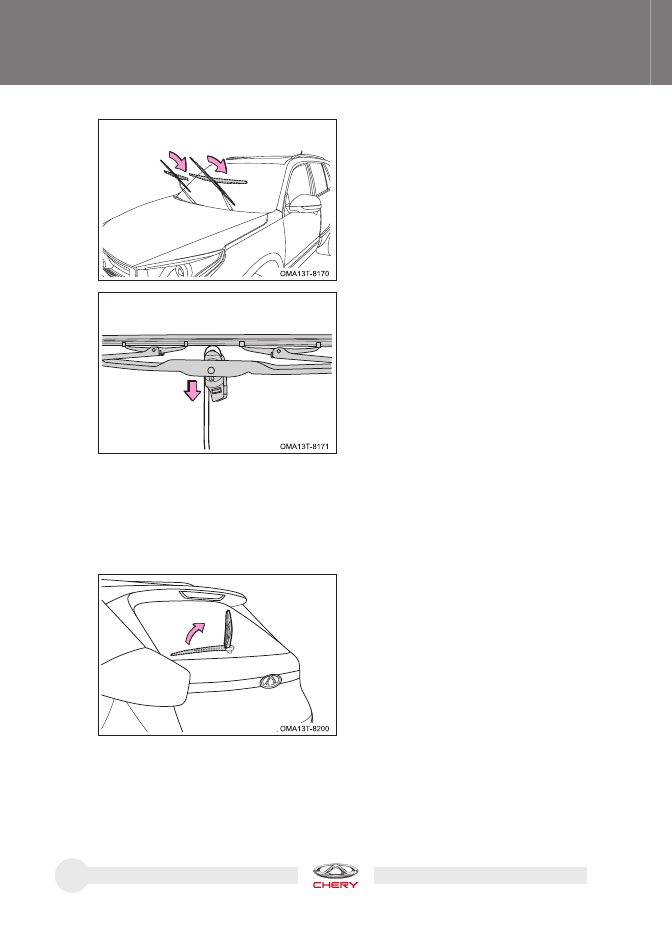

Замена щетки заднего стекла



3. Поверните щетку в направлении,

указанном стрелкой, чтобы она на-
ходилась под прямым углом к рыча-
гу.

4.  Нажмите щетку в направлении, ука-

занном стрелкой, и снимите ее.

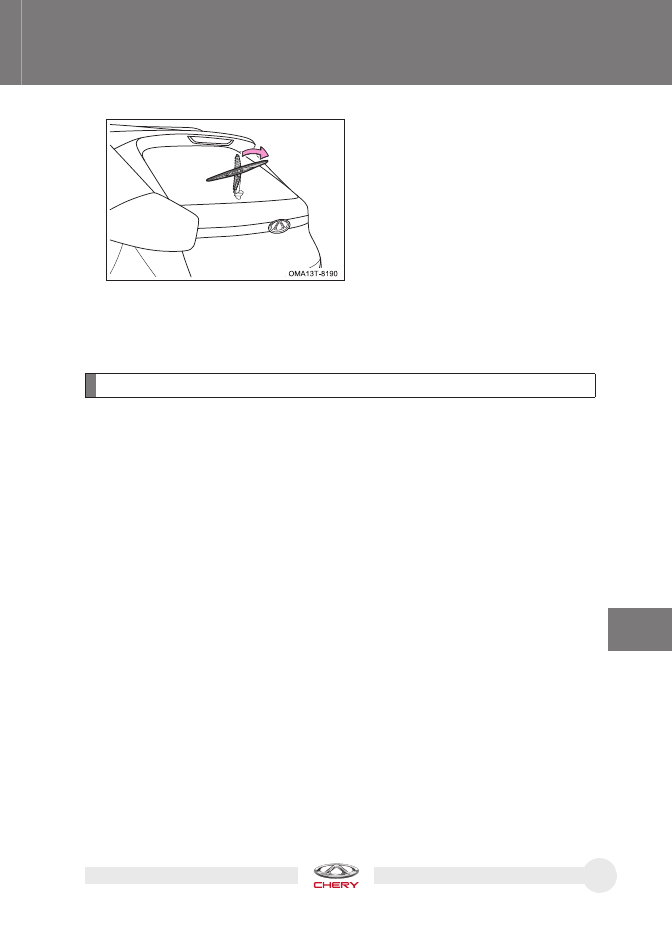

1.  Поднимите поводок очистителя за-

днего стекла.

5.  Установите новую щетку в обратной последовательности и убедитесь в том,

что щетка установлена на место.

6.  Убедитесь в том, что щетки очистителя ветрового стекла нормально очищают

стекло.

305

Глава 8.  РЕГЛАМЕНТ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ



8

РЕГЛАМЕНТ ТЕХНИЧЕСКОГО

ОБСЛУЖИВАНИЯ

2.  Поверните щетку так, чтобы она на-

ходилась под прямым углом к по-
водку, а затем снимите ее.

3.  Установите новую щетку в обратной последовательности и убедитесь в том,

что щетка установлена на место.

4.  Убедитесь в том, что щетка очистителя заднего стекла нормально очищает

заднее стекло.

Проверка и замена фильтра системы вентиляции салона должны выполняться
квалифицированными специалистами. Обратитесь на сервисную станцию ав-
торизованного дилера Chery.

Проверка и замена фильтра системы вентиляции салона

306

Глава 8.  РЕГЛАМЕНТ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

Замена ламп

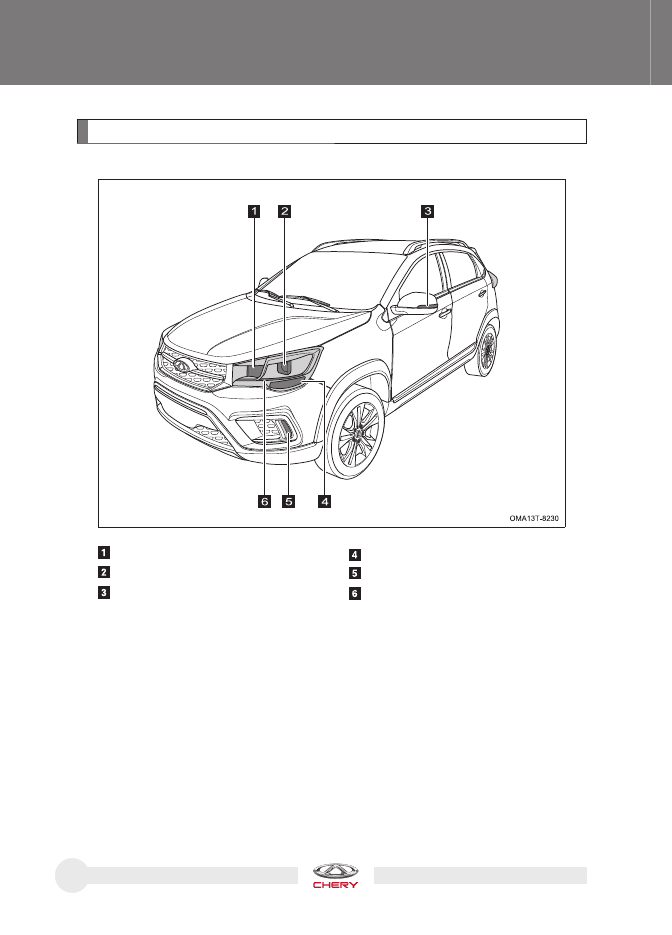

Расположение ламп передних приборов освещения и сигнализации



  Передний указатель поворота
  Дневные ходовые огни

  Передний габаритный фонарь

  Фара дальнего света

  Фара ближнего света

  Боковой повторитель указателя

поворота

307

Глава 8.  РЕГЛАМЕНТ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ



8

РЕГЛАМЕНТ ТЕХНИЧЕСКОГО

ОБСЛУЖИВАНИЯ

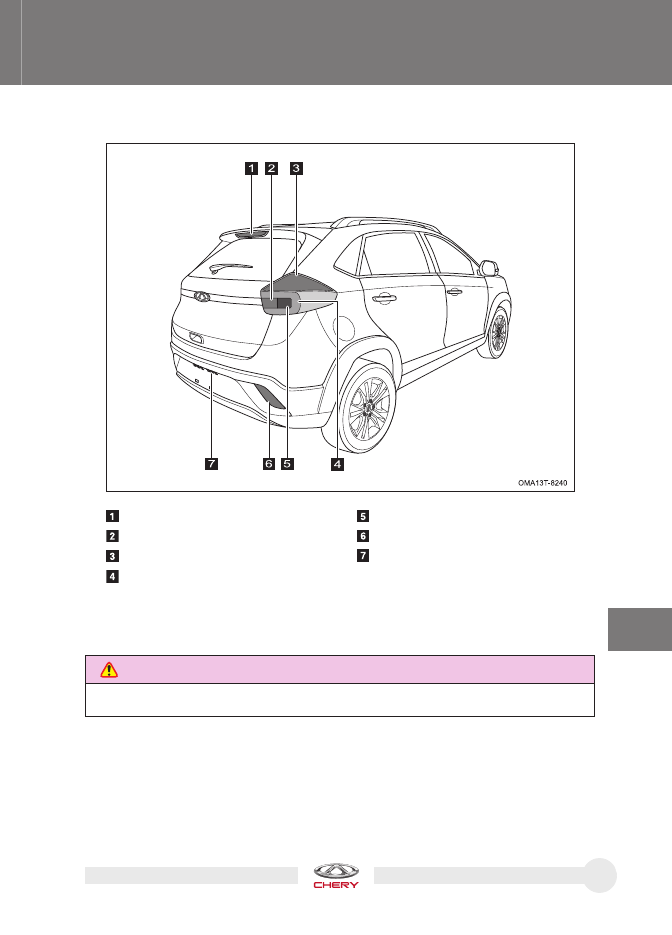

Расположение ламп задних приборов освещения и сигнализации



  Задний указатель поворота

  Задний противотуманный фонарь

 Фонарь освещения регистрацион-

ного знака

 Дополнительный стоп-сигнал

  Фонарь заднего хода

 Стоп-сигнал

  Задний габаритный фонарь

Перед заменой ламп нужно перевести замок зажигания в положение OFF и вы-
ключить все осветительные приборы.





ОПАСНОСТЬ

Во избежание ожога не меняйте не остывшие лампы.

308

Глава 8.  РЕГЛАМЕНТ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

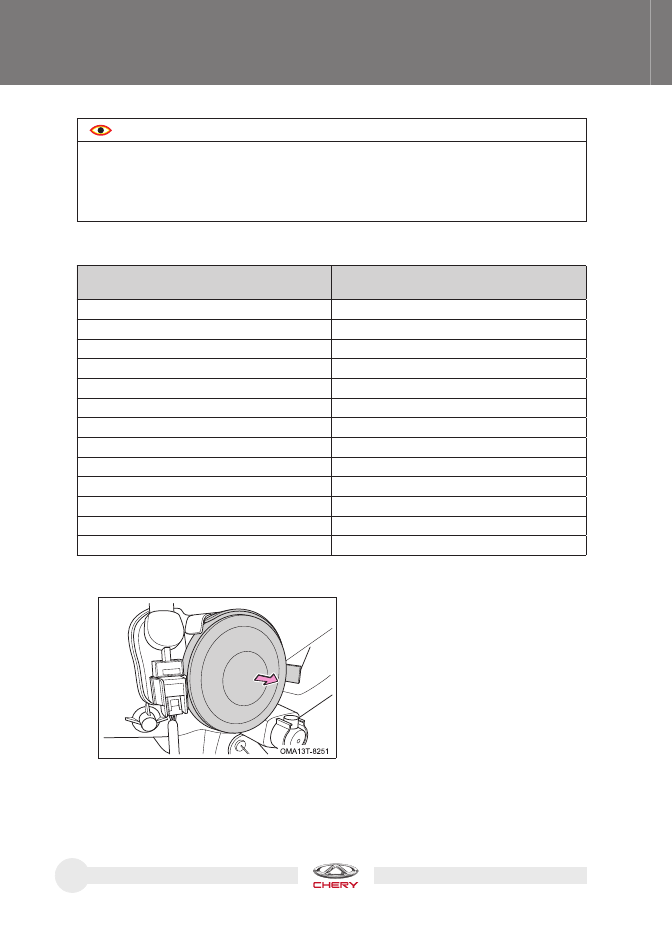

Тип ламп



Замена лампы фары ближнего света



Назначение лампы

Вид лампы (модель/тип)

Фара (ближний свет/дальний свет)

H7

Фара (дальний свет)

H1

Передний габаритный фонарь

Лампа со световодом

Передний указатель поворота

PY21W

Стоп-сигнал

PY21W

Задний противотуманный фонарь

PY21W

Фонарь освещения регистрационного знака

Светодиод

Верхний стоп-сигнал

Светодиод

Задний габаритный фонарь

Светодиод

Задний указатель поворота

PY21W

Фонарь заднего хода

W16W

Боковой повторитель указателя поворота

Светодиод

Дневной ходовой огонь

Светодиод

1.

Снимите крышку корпуса фары
ближнего света.



  ОСТОРОЖНО

Используйте только лампы, рекомендованные компанией Chery.



При замене лампы не прикасайтесь к ее стеклянной колбе руками без перчаток.



Это приведет к загрязнению поверхности колбы и значительному сокращению сро-
ка службы лампы.

309

Глава 8.  РЕГЛАМЕНТ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ



8

РЕГЛАМЕНТ ТЕХНИЧЕСКОГО

ОБСЛУЖИВАНИЯ

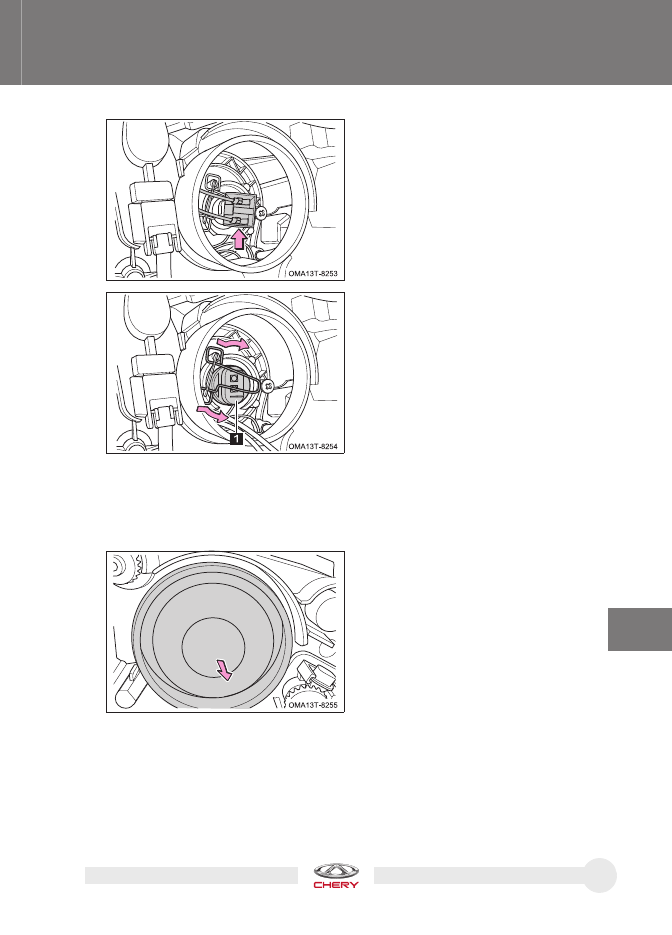

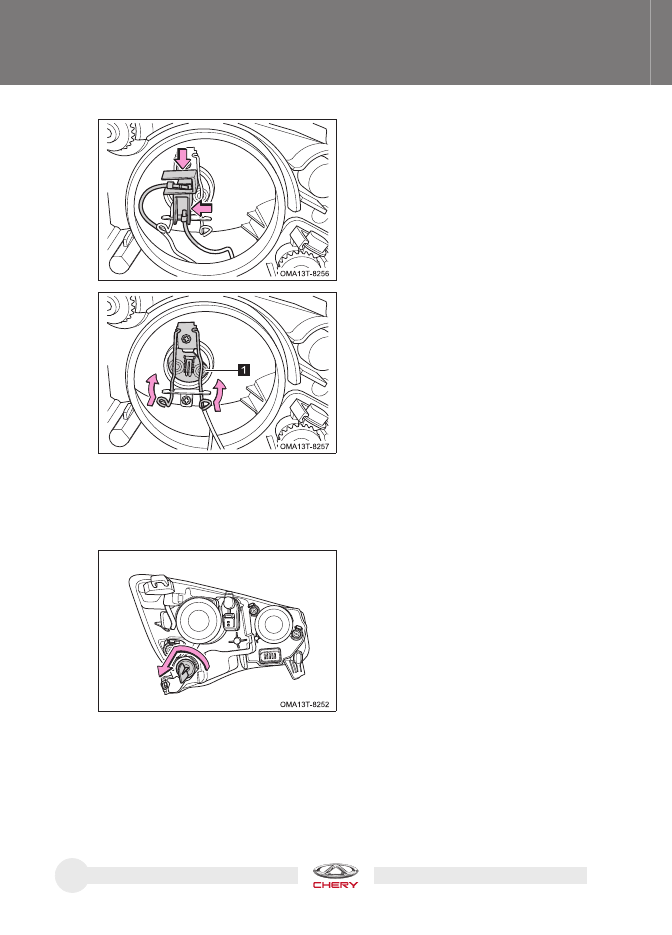

2.  Отсоедините разъем лампы.

1.  Снимите крышку корпуса фары даль-

него света.

3.  Отсоедините фиксирующий зажим

и извлеките лампу фары ближнего
света (1).

4.  Установите новую лампу фары ближнего света в последовательности, об-

ратной снятию.

Замена лампы фары дальнего света



310

Глава 8.  РЕГЛАМЕНТ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

2. Отсоедините разъемы лампы.

3. Отсоедините фиксирующий зажим

и извлеките лампу фары дальнего
света (1).

1.  Для снятия лампы поверните ее па-

трон против часовой стрелки.

4. Установите новую лампу фары дальнего света в последовательности, об-

ратной снятию.

Замена лампы переднего указателя поворота



311

Глава 8.  РЕГЛАМЕНТ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ



8

РЕГЛАМЕНТ ТЕХНИЧЕСКОГО

ОБСЛУЖИВАНИЯ

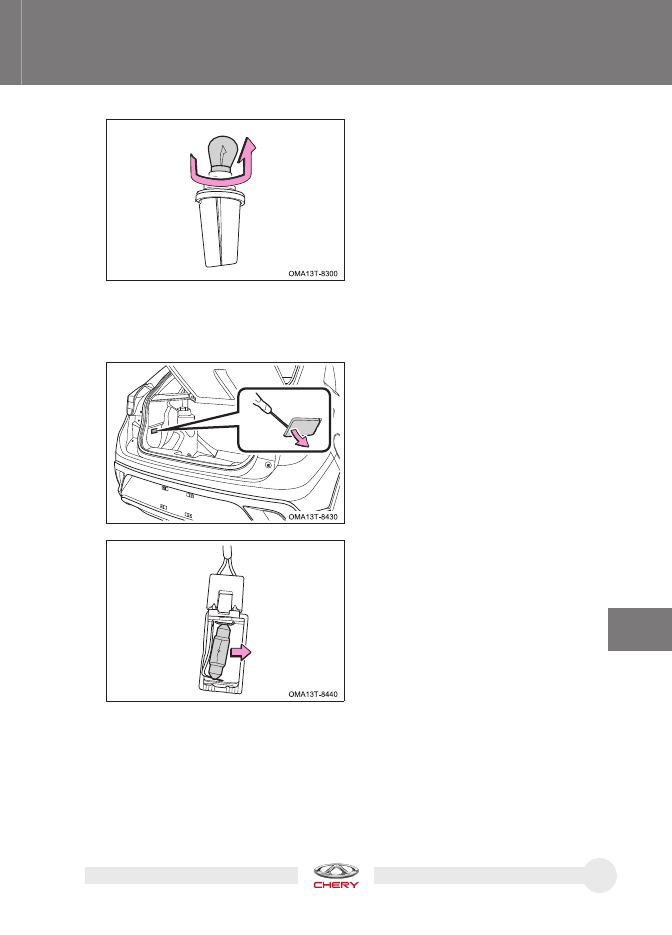

2.  Извлеките лампу из патрона.

1.  С помощью плоской отвертки, обер-

нутой лентой, отделите рассеива-
тель.

2.  Снимите лампу.

3.  Установите новую лампу переднего указателя поворота в последователь-

ности, обратной снятию.

Замена лампы плафона освещения багажника



Прочие приборы освещения и сигнализации





Замену ламп прочих приборов освещения и сигнализации выполнить само-
стоятельно нельзя. Для этого нужно обратиться на сервисную станцию офи-
циального дилера Chery.

3.  Установите новую лампу заднего плафона освещения багажного отделе-

ния в последовательности, обратной снятию.

312

Глава 8.  РЕГЛАМЕНТ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

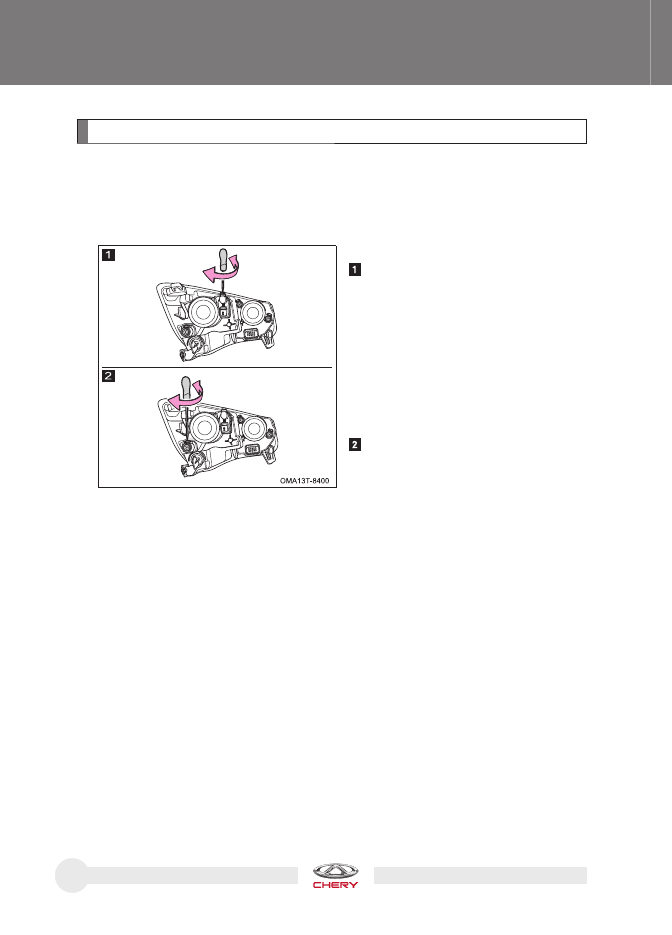

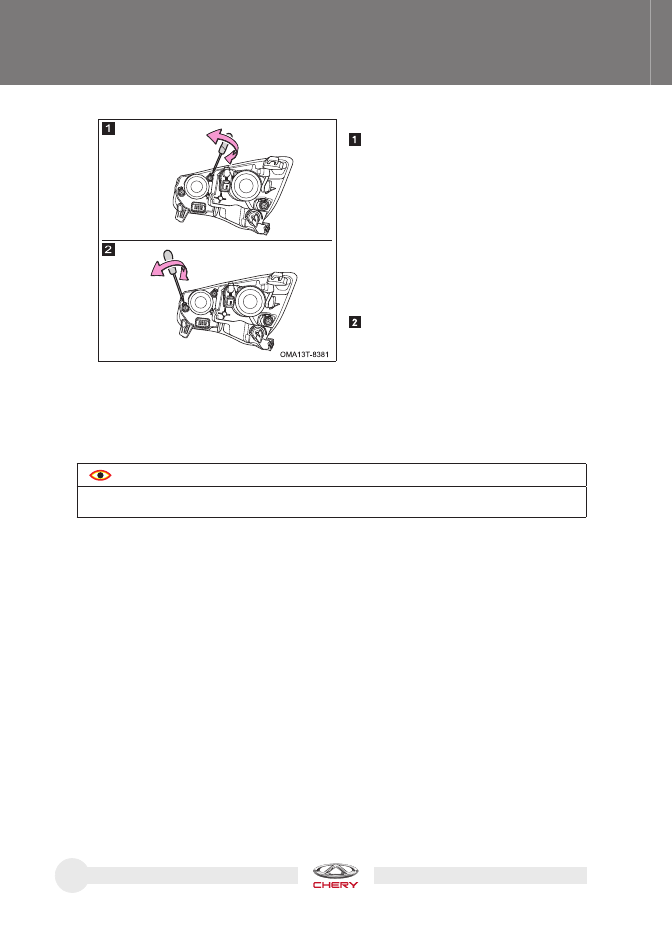

Для регулировки фар ближнего и дальнего света вставьте отвертку в нужное
регулировочное отверстие и поворачивайте ее по часовой стрелке или против
часовой стрелки.

Способ регулировки левой фары



Регулировка фары ближнего света



Уменьшение/увеличение угла на-
клона светового пучка

  Поверните отвертку по часовой

стрелке:

  Угол наклона светового пучка уве-

личивается



Поверните отвертку против часовой
стрелки:



Угол наклона светового пучка умень-
шается



Поворот светового пучка влево/
вправо

  Поверните отвертку по часовой

стрелке:



Световой пучок смещается вправо



Поверните отвертку против часовой
стрелки:



Световой пучок смещается влево

Ручная регулировка ближнего и дальнего света фар

313

Глава 8.  РЕГЛАМЕНТ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ



8

РЕГЛАМЕНТ ТЕХНИЧЕСКОГО

ОБСЛУЖИВАНИЯ

Регулировка фары дальнего света



Уменьшение/увеличение угла на-
клона светового пучка

  Поверните отвертку по часовой

стрелке:

  Угол наклона светового пучка уве-

личивается



Поверните отвертку против часовой
стрелки:

 Угол наклона светового пучка

уменьшается



Поворот светового пучка влево/
вправо

  Поверните отвертку по часовой

стрелке:



Световой пучок смещается влево



Поверните отвертку против часовой
стрелки:



Световой пучок смещается вправо

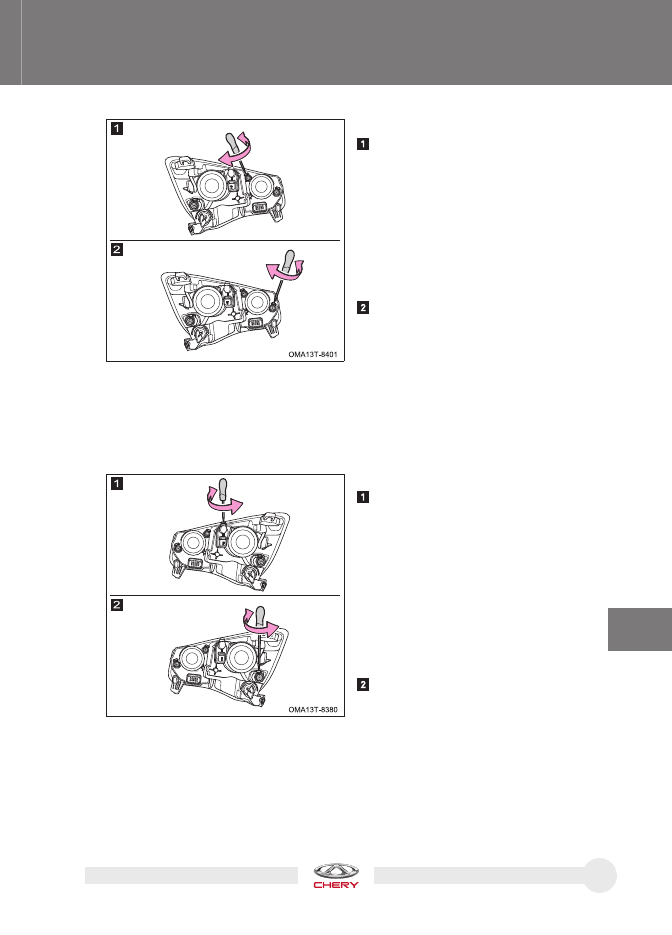

Регулировка фары ближнего света

  Регулировка фары ближнего света

  Уменьшение/увеличение угла на-

клона светового пучка

  Поверните отвертку по часовой

стрелке:

  Угол наклона светового пучка уве-

личивается



Поверните отвертку против часовой
стрелки:

 Угол наклона светового пучка

уменьшается



Поворот светового пучка влево/
вправо

  Поверните отвертку по часовой

стрелке:



Световой пучок смещается влево



Поверните отвертку против часовой
стрелки:



Световой пучок смещается вправо

Способ регулировки правой фары



314

Глава 8.  РЕГЛАМЕНТ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

Регулировка фары дальнего света



Уменьшение/увеличение угла на-
клона светового пучка

  Поверните отвертку по часовой

стрелке:

  Угол наклона светового пучка уве-

личивается



Поверните отвертку против часовой
стрелки:

 Угол наклона светового пучка

уменьшается



Поворот светового пучка влево/
вправо

  Поверните отвертку по часовой

стрелке:



Световой пучок смещается вправо



Поверните отвертку против часовой
стрелки:



Световой пучок смещается влево



  ОСТОРОЖНО

Регулируйте световые пучки фар в соответствии с Правилами дорожного движения.

315



8

РЕГЛАМЕНТ ТЕХНИЧЕСКОГО

ОБСЛУЖИВАНИЯ

Мойка автомобиля



  Для мойки автомобиля нужно использовать только холодную или теплую

воду.



При использовании моек высокого давления вода может попасть в салон ав-
томобиля.



  ОСТОРОЖНО

Перед использованием автоматической мойки выключите систему кондиционирова-
ния воздуха и закройте все стекла.



  ОСТОРОЖНО

Запрещается мойка двигателя или моторного отсека автомобиля струей воды.



Начав движение после мойки автомобиля, несколько раз нажмите педаль тормоза



для удаления воды с тормозных дисков.

При регулярном движении по пыльным дорогам рекомендуется не реже одного



раза в месяц промывать ходовую часть автомобиля.



  ОСТОРОЖНО

При очистке не допускайте переувлажнения натуральной кожи. Особенно следите за
тем, чтобы вода не попадала внутрь швов обивки из натуральной кожи.

Мойка автомобиля вручную





При использовании моющего средства смывайте его большим количеством
чистой воды, затем протрите кузов сухой тканью.

Очистка кожаной обивки салона





Протрите кожаную обивку влажной хлопковой тканью или полотенцем и про-
сушите ее чистой мягкой тканью. Сильно загрязненную поверхность нужно
очищать нейтральными моющими средствами, например, пенистым мыль-
ным очистителем.



При нормальных условиях эксплуатации рекомендуется раз в полгода обра-
батывать натуральную кожу специальными средствами для ухода за ней.

Глава 8. РЕГЛАМЕНТ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

8-3. Уход за кузовом и салоном автомобиля

316

Очистка фар



  Для очистки фар пользуйтесь профессиональными химическими раство-

рителями. Не протирайте сухие фары, чтобы не поцарапать их, и не исполь-
зуйте для очистки острые предметы. Не направляйте струю воды на заднюю
часть корпуса фары, чтобы исключить попадание воды внутрь и повреждение
фары.

Очистка заднего стекла





Для очистки заднего стекла пользуйтесь только мягкой тканью, чтобы не по-
вредить обогреватель заднего стекла. Не пользуйтесь для этого предметами
с острыми краями или растворителями.

Уход за колесами





Во избежание коррозии регулярно мойте все колеса водным раствором ней-
трального моющего средства. Запрещается использование жестких щеток,
чтобы не повредить защитное покрытие колес.

Антикоррозийная обработка днища кузова





Днище кузова автомобиля имеет антикоррозионное покрытие.



Регулярно проверяйте состояние этого покрытия и обращайтесь на сервис-
ную станцию Chery для его восстановления.

Уход за лакокрасочным покрытием





Для сохранения хорошего внешнего вида автомобиля следует один или два
раза в год обрабатывать кузов полировальным составом.



Мелкий ремонт лакокрасочного покрытия кузова (сколы, царапины, истира-
ние) следует проводить на сервисной станции официального дилера Chery.



  ОСТОРОЖНО

Для продления срока службы лакокрасочного покрытия вовремя удаляйте такие вред-
ные загрязнения, как птичий помет, смолы, следы насекомых, масляные пятна и т. д.

Глава 8.  РЕГЛАМЕНТ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

317



8

РЕГЛАМЕНТ ТЕХНИЧЕСКОГО

ОБСЛУЖИВАНИЯ

Глава 8. РЕГЛАМЕНТ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

8-4. Обкатка нового автомобиля

Рекомендации по обкатке двигателя





В течение первых 1000 км пробега:

Запрещается двигаться с максимальной скоростью;



Скорость движения не должна превышать 100 км/ч;



Запрещается развивать максимальную скорость движения на любой пе-



редаче.



При пробеге первых 1000–1500 км:

Скорость движения можно постепенно повышать до максимального зна-



чения;

Обороты двигателя можно постепенно повышать до максимально разре-



шенного значения.



  ОСТОРОЖНО

Не допускайте без необходимости работу на больших оборотах (максимально до-



пустимые обороты составляют 6000 об/мин). Раннее переключение на более вы-
сокую передачу способствует экономии топлива, снижению уровня шума и защите
окружающей среды.

Не допускайте работы непрогретого двигателя на максимально допустимых обо-



ротах.

Рекомендации по приработке тормозных механизмов:



Новые тормозные колодки не создают достаточной силы трения для идеаль-
ного торможения при первых 200 км пробега. В этот период для обеспечения
эффективности торможения нужно сильнее нажимать педаль тормоза. Эта
рекомендация относится и к каждой замене тормозных колодок.

Рекомендации по приработке шин:



Новые шины требуют небольшого периода обкатки. В начале эксплуатации
шины не обеспечивают оптимального сцепления с дорогой. Поэтому управ-
ляйте автомобилем с осторожностью, особенно при первых 100 км пробега.
После пробега первых 800 км следует обязательно подтянуть колесные гайки
установленным моментом затяжки (110 ± 10 Нм). Кроме того, после замены
колеса или ослабления затяжки колесных болтов их также следует подтянуть
установленным моментом после пробега 800 км.

318

Глава 8.  РЕГЛАМЕНТ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

319

ХАРАКТЕРИСТИКИ
АВТОМОБИЛЯ

9-1. Идентификационный

номер

транспортного
средства (VIN) ..................... 320

9-2.   Технические

характеристики.................... 323

Модель и тип автомобиля ...  323

Габаритные размеры
автомобиля ........................  324

Масса .................................. 325

Ходовые качества ...............  326

Технические характеристики
двигателя ............................ 327

Механическая коробка
передач ............................... 328

Автоматическая коробка
передач ..............................  328

Система питания ................. 329

Система смазки ..................  330

Система охлаждения
двигателя ............................ 331

Система зажигания.............  331

Подвеска ............................. 331

Рулевое управление ...........  332

Тормозная система .............  332

Углы установки колес ........... 333

Колеса и шины ....................  333

Заправочные емкости .........  334

Аккумуляторная батарея ...... 334

Глава 9

320

Глава 9.  ХАРАКТЕРИСТИКИ  АВТОМОБИЛЯ

9-1. Идентификационный номер транспортного средства (VIN)

OMA13T-7000

LVVDBXXXXXXXXXXXX

*

*

OMA13T-9000

LVVDBXXXXXXXXXXXX

*

*

LVVDBXXXXXXXXXXXX

*

*

OMA13T-9002

OMA13T-9003

LVVDBXXXXXXXXXXXX

*

*

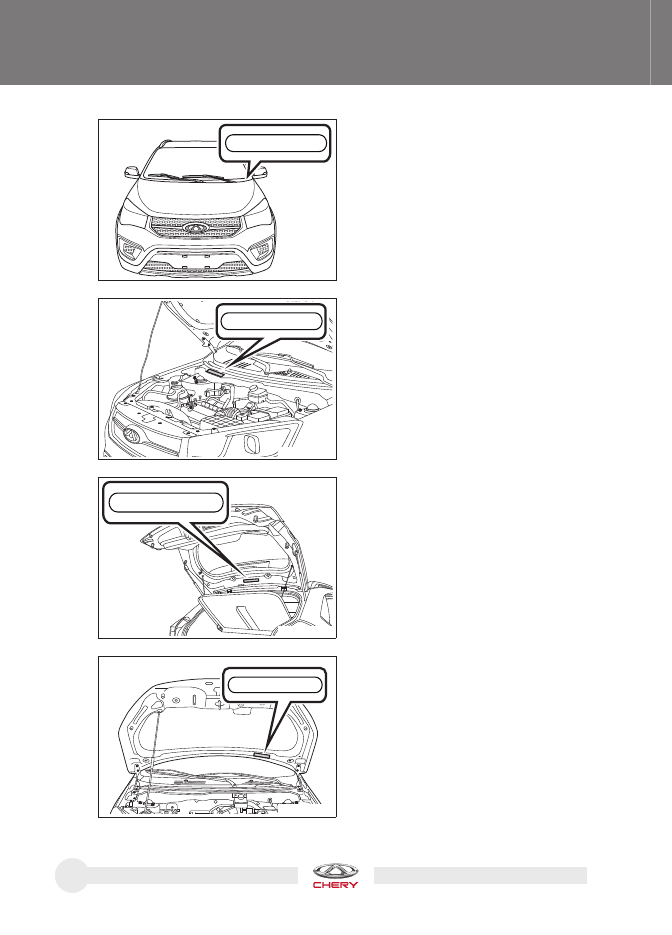

Идентификационный номер транс-
портного средства (VIN) нанесен в
верхнем левом углу передней панели
и виден снаружи автомобиля через ве-
тровое стекло.

Кроме того, VIN нанесен на раме мо-
торного отсека, с правой стороны.

Идентификационный номер транс-
портного средства (VIN) также выбит на
центральной части двери багажного от-
деления.

Идентификационный номер транспорт-
ного средства (VIN) также указан в ниж-
ней левой части капота.

321

Глава 9.  ХАРАКТЕРИСТИКИ  АВТОМОБИЛЯ



9

ХАРАКТЕРИСТИКИ

АВТОМОБИЛЯ

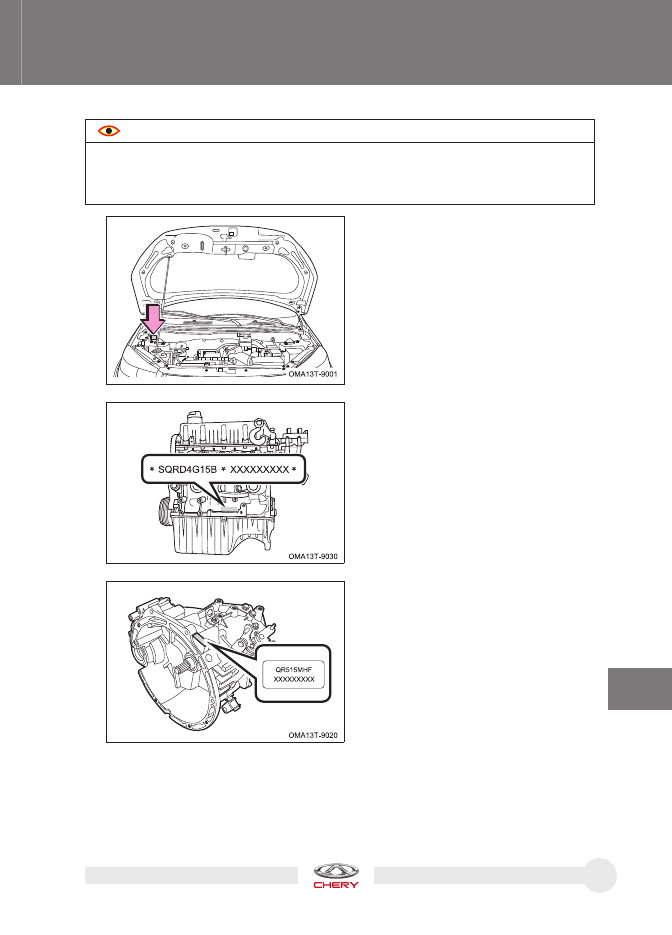

Идентификационная табличка автомо-
биля находится на раме моторного от-
сека, с правой стороны.

Номер двигателя выбит на блоке ци-
линдров под выпускным коллектором.

Номер коробки передач (автомобиль с
механической коробкой передач) вы-
бит на ее картере.



  ОСТОРОЖНО

Запрещено повреждать идентификационный номер транспортного средства (VIN) или
места вокруг него (закрывать, закрашивать, вырезать, проваривать, сверлить или уда-
лять).

322

Глава 9.  ХАРАКТЕРИСТИКИ  АВТОМОБИЛЯ

Номер коробки передач (автомобиль
с автоматической коробкой передач)
выбит на ее картере.

323



9

ХАРАКТЕРИСТИКИ

АВТОМОБИЛЯ

Модель и тип автомобиля

Глава 9.  ХАРАКТЕРИСТИКИ  АВТОМОБИЛЯ

9-2. Технические характеристики

Модель и тип автомобиля указаны в таблице 1.

Таблица 1 Модель и тип автомобиля

Модель автомобиля

1,5 L MT

1,5 L AT

Тип автомобиля

Передний привод (4x2), передние управляемые колеса,

двигатель расположен спереди, кузов двухобъемный,

пятидверный, пятиместный, грузопассажирский,

левостороннее рулевое управление

Модель двигателя

SQRD4G15B

Тип двигателя

Вертикальный, рядный 4-тактный, 4-цилиндровый,

жидкостного охлаждения, один верхний распредвал

Система питания

Электронная система распределенного

последовательного впрыска топлива

Модель коробки

передач

QR515MHF QR416AHA

324

Глава 9.  ХАРАКТЕРИСТИКИ  АВТОМОБИЛЯ

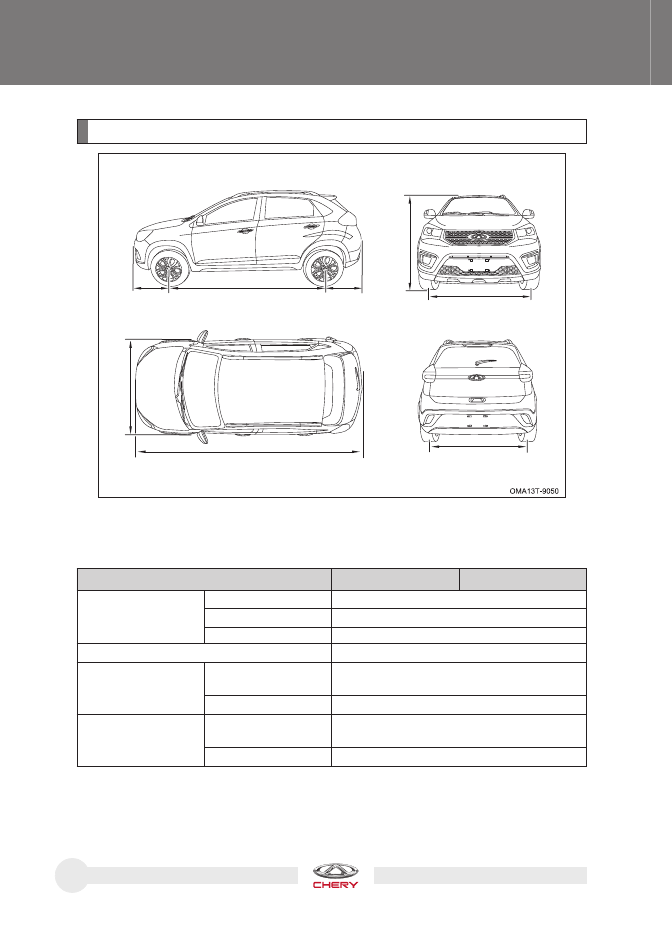

Габаритные размеры автомобиля

Передний

свес

Колесная

база

Габаритная длина

Колея передних колес

Колея задних колес

Габаритная высота

Габаритная

ширина

Задний

свес

Основные размерные показатели автомобиля приведены в таблице 2.

Таблица 2 Основные размерные показатели автомобиля

Модель автомобиля

1,5 L MT

1,5 L AT

Габаритные

размеры

Длина (мм)

4200

Ширина (мм)

1760

Высота (мм)

1570

Колесная база (мм)

2555

Колея

Передняя (мм)

1495

Задняя (мм)

1484

Свесы

Передний (мм)

854

Задний (мм)

791

325

Глава 9.  ХАРАКТЕРИСТИКИ  АВТОМОБИЛЯ



9

ХАРАКТЕРИСТИКИ

АВТОМОБИЛЯ

Масса

Параметры массы и число мест в автомобиле приведены в таблице 3.

Таблица 3. Параметры массы и число мест в автомобиле

Позиции Значение

Модель автомобиля

1,5 L MT

1,5 L AT

Снаряженная масса автомобиля (кг)

1290

1320

Допустимая грузоподъемность автомобиля

(включая пассажиров) (кг)

375

Максимально допустимая

полная масса автомобиля (кг)

1590

1620

Максимально

допустимая нагрузка

на каждую из осей

Передняя ось (кг)

856

889

Задняя ось (кг)

744

741

Число пассажиров (включая водителя)

5

326

Глава 9.  ХАРАКТЕРИСТИКИ  АВТОМОБИЛЯ

Ходовые качества

Основные характеристики автомобиля приведены в таблице 4.

Таблица 4 Основные характеристики (параметры) автомобиля

Позиции Значение

Модель автомобиля

1,5 L MT

1,5 L AT

Параметры

проходимости

Минимальный дорожный просвет (мм)

186

178

Дорожный просвет между мостами (мм)

186

178

Дорожный просвет для переднего моста (мм)

203

196

Дорожный просвет для заднего моста (мм)

342

342

Минимальный

диаметр разворота

Направо (м)

10,5

Налево (м)

10,5

Угол въезда (°)

24

23

Угол съезда (°)

32

32

Угол продольной про-

ходимости

Снаряженный автомо-

биль (°)

23

23

Автомобиль с полной на-

грузкой (°)

20

20

Скоростные

показатели

Максимальная скорость (км/ч)

170

160

Максимальный преодолеваемый подъем (%)

40

327

Глава 9.  ХАРАКТЕРИСТИКИ  АВТОМОБИЛЯ



9

ХАРАКТЕРИСТИКИ

АВТОМОБИЛЯ

Технические характеристики двигателя

Конструктивные характеристики и основные показатели двигателя приведены в та-
блице 5.

Таблица 5 Характеристики двигателя

Модель двигателя

SQRD4G15B

Тип двигателя

Вертикальный, рядный 4-тактный,

4-цилиндровый, жидкостного охлаждения, один

верхний распредвал

Диаметр цилиндра (мм)

77,4

Ход поршня (мм)

79,52

Рабочий объем (куб. см)

1497

Степень сжатия

11.4:1

Максимальная мощность (кВт)

78

Обороты максимальной мощности (об/мин)

6000

Максимальный крутящий момент (Нм)

135

Частота вращения коленчатого вала при

максимальном крутящем моменте (об/мин)

2750

328

Глава 9.  ХАРАКТЕРИСТИКИ  АВТОМОБИЛЯ

Модель механической коробки передач: QR515MHF. Передаточные отношения
коробки передач приведены в таблице 6.

Модель автоматической коробки передач: QR416AHA. Передаточные отноше-
ния ступеней коробки передач приведены в таблице 7.

Таблица 6 Передаточные отношения

Модель коробки переда

QR515MHF

Передаточные

отношения

1-я передача

3,545

2-я передача

2,050

3-я передача

1,346

4-я передача

0,969

5-я передача

0,725

Передача заднего хода

3,364

Передаточное отношение главной пере-

дачи

4,500

Таблица 7 Передаточные отношения

Модель коробки переда

QR416AHA

Передаточные

отношения

1-я передача

2,848

2-я передача

1,553

3-я передача

1,000

4-я передача

0,701

Передача заднего хода

2,344

Передаточное отношение главной

передачи

4,131

Механическая коробка передач

Автоматическая коробка передач

329

Глава 9.  ХАРАКТЕРИСТИКИ  АВТОМОБИЛЯ



9

ХАРАКТЕРИСТИКИ

АВТОМОБИЛЯ

Рекомендуемое топливо



Параметры системы питания приведены в таблице 8.

Таблица 8 Система питания

Модель двигателя

SQRD4G15B

Топливо

Неэтилированный бензин

Октановое число

Октановое число топлива не ниже 92

Топливный бак

Тип

Из пластмассы

Емкость

50 л

Топливный насос

Электрический



Используйте только указанный в таблице сорт бензина, либо бензин более высо-
кого качества.



  ОСТОРОЖНО

Использование бензина более низко сорта приведет к повреждению двигателя.



Используйте только неэтилированный бензин. Использование этилированного



бензина приведет к выходу из строя трехкомпонентного каталитического нейтра-
лизатора и повышению уровня токсичности отработавших газов.

Система питания

330

Глава 9.  ХАРАКТЕРИСТИКИ  АВТОМОБИЛЯ

Система смазки



Параметры системы смазки приведены в таблице 9.

Таблица 9 Параметры системы смазки

Модель двигателя

SQRD4G15B

Заправочная емкость

4,2 - 4,3 л

Сорт масла

S

A

E

 5W-3

0                             S

A

E

 5W-40

                    SAE

 10W-40



  ОСТОРОЖНО

Во избежание повреждения двигателя используйте только указанное выше мотор-



ное масло.

При замене или добавлении масла его уровень не должен быть выше метки макси-



мального значения.

Во избежание повреждения двигателя запрещается использование любых приса-



док к маслу.

331

Глава 9.  ХАРАКТЕРИСТИКИ  АВТОМОБИЛЯ



9

ХАРАКТЕРИСТИКИ

АВТОМОБИЛЯ

Система охлаждения двигателя

Система зажигания

Параметры системы охлаждения приведены в таблице 10.

Модель свечей зажигания указана в таблице 11.

Конструкция подвески приведена в таблице 12.

Таблица 10 Система охлаждения

Модель автомобиля

A13T

Тип радиатора

Трубчато-ленточный радиатор

Охлаждающая

жидкость

Емкость системы охлаждения: 7,8 л, деминерализованная вода и со-

став G11 в объемном соотношении 47:53, температура замерзания:

-40°C

Таблица 12 Подвеска

Модель автомобиля

A13T

Передняя подвеска

Независимая подвеска со стойками Мак-Ферсон, высота не регули-

руется, витые пружины, амортизаторы двустороннего действия, со

стабилизатором поперечной устойчивости

Задняя подвеска

Торсионная полунезависимая с нерегулируемым ходом, витыми

пружинами, амортизаторами двустороннего действия



  ОСТОРОЖНО

Используйте свечи зажигания указанной модели.



Не регулируйте зазор между электродами.



Подвеска

Модель двигателя

SQRD4G15B

Модель свечей зажигания

FR7DTC

Таблица 11 Модель свечей зажигания

332

Глава 9.  ХАРАКТЕРИСТИКИ  АВТОМОБИЛЯ

Рулевое управление

Тормозная система

Конструкция рулевого управления приведена в таблице 13.

Параметры тормозной системы приведены в таблице 14.

Таблица 13 Система рулевого управления

Модель автомобиля

A13T

Диаметр рулевого колеса (мм)

374

Тип усилителя рулевого управления

Гидравлический

Тип рулевого механизма

Шестерня-рейка

Рабочая жидкость усилителя

Тип жидкости: ATF III. Уровень рабо-

чей жидкости должен находиться

между метками MAX и MIN.

Тип рулевой колонки

Регулируемая, энергопоглощаю-

щая

Диапазон регули-

ровки положения

рулевого колеса

Вверх-вниз (мм)

37,3

Вперед-назад (мм)

Предельные по-

ложения рулевого

колеса

Максимальный

угол поворота

управляемых колес

Вверх-вниз (мм)

38,82°

Вперед-назад (мм)

38,82°

Число оборотов

рулевого колеса до

упора

Влево

1,525

Вправо

1,525

Таблица 14 Тормозная система

Модель автомобиля

A13T

Тормозная система

(двухконтурная)

Передние колеса

Дисковые вентилируемые механизмы

Задние колеса

Дисковые

Усилитель тормозной системы

Вакуумный

Стояночный тормоз

Механический тросовый с приводом на задние

колеса

Тормозная жидкость

Тип жидкости: DOT-4. Уровень рабочей жидко-

сти должен находиться между отметками MAX

и MIN.

333

Глава 9.  ХАРАКТЕРИСТИКИ  АВТОМОБИЛЯ



9

ХАРАКТЕРИСТИКИ

АВТОМОБИЛЯ

Углы установки колес

Колеса и шины

Углы установки колес приведены в таблице 15.

Модели шин и колес, давление воздуха в шинах и момент затяжки болтов кре-
пления колес приведены в таблице 16.

Таблица 15 Параметры для регулировки углов установки колес

(ненагруженный автомобиль)

Позиции

Значение

Модель автомобиля

A13T

Передние колеса

Развал

-0°36' ± 30'

Продольный наклон оси по-

ворота

4°03' ± 45'

Поперечный наклон оси по-

ворота

12°17' ± 45'

Схождение

0'±5' (одно колесо)

Задние колеса

Развал

-1°30' ± 30'

Схождение

0°10' ± 20' (одно колесо)

Таблица 16 Модели шин и колес, давление воздуха в шинах и момент

затяжки болтов крепления колес

Модель автомобиля

A13T

Модель шин

205/55 R16

Размер обода

Колесо из алюминиевого

сплава

16 x 6,5J

Давление воздуха в

холодных шинах (бар)

(ненагруженный авто-

мобиль)

Передние колеса

2,1

Задние колеса

2,2

Запасное колесо

4,2

Момент затяжки болтов крепления колес

110 ± 10 Нм

334

Глава 9.  ХАРАКТЕРИСТИКИ  АВТОМОБИЛЯ

Заправочные емкости

Аккумуляторная батарея

Заправочные емкости для других рабочих жидкостей приведены в таблице 17.

Характеристики

аккумуляторной батареи указан

ы

 в таблице 18.

Таблица 17 Типы и заправочные емкости для рабочих жидкостей

Название

Емкость

Марка, тип

Трансмиссионное

масло

QR416AHA

6,58 ± 0,23 л

C6AT-15 (ATF)

QR515MHF

2,3 ± 0,1 л

API GL-4 75W-90

Жидкость омывателя ветрового стекла

3,5  л

Концентрированное средство и

вода, объемное соотношение 1:20

Таблица 18 Аккумуляторная батарея

Название

                                                                       Характеристики

Аккумуляторная батарея

12 В, 60 Ач















содержание      ..     7      8      9
