В

СЛУЧАЕ

НЕИСПРАВНОСТИ

6

209

Режим

тестирования

предназначен

для

проверки

функционирования

автомобильной телекоммуникационной системы оператором системы «ЭРА-
ГЛОНАСС».

Для тестирования устройства рекомендуем обратиться к дилеру CHERY. При
желании вы можете самостоятельно провести тестирование. Для этого необходимо
нажать кнопку «SOS» пять раз подряд. В режиме тестирования индикатор состояния
блока Интерфейса пользователя будет поочередно мигать красным – желтым –
зеленым цветом.

Для выполнения тестирования требуется следовать голосовым подсказкам. Выход
из режима тестирования осуществляется:

• после передачи минимально необходимых данных с результатами тестирования

изделия оператору системы;

• при отключении внешнего питания.

■ Меры безопасности

Изделие работает от бортовой сети транспортного средства. При отключении от
ис-

точника

питания

изделие

работает

за

счёт

встроенной

резервной

аккумуляторной батареи. Емкость резервной батареи: 500 мАч. Срок службы
резервной батареи: равен сроку службы автомобиля.

Для индикации необходимости замены батареи используется общий индикатор не-
исправности УСВ.

Замена резервной батареи производится только у авторизованных дилеров CHERY.
В случае обнаружения неисправности в работе изделия следует обратиться в
сервис- ный центр. Запрещается проводить ремонт самостоятельно.

ВНИМАНИЕ

Вызов экстренной оперативной службы невозможен в следующих случаях:
• плохого сигнала мобильной сети, или если занята линия диспетчерского центра

ЭРА-ГЛОНАСС;

• автомобиль находится вне зоны действия мобильной сети (тоннели, подземные

парковки и т. д.);

• неисправности элементов устройства телекоммуникационной системы.

■ Индикаторы состояния системы

Для визуального контроля работоспособности системы используется индикатор со-
стояния блока интерфейса пользователя.

При подаче питания на изделие, индикатор состояния горит красным цветом в тече-
ние пяти секунд, если изделие исправно и прошло самодиагностику, индикатор со-
стояния гаснет и изделие переходит в рабочий режим.

При обнаружении неисправности встроенных компонентов во время проведения
са- модиагностики изделие переходит в состояние сервисной индикации.

Возможные варианты индикации состояния изделия приведены в таблице.

6. В СЛУЧАЕ НЕИСПРАВНОСТИ

210

Таблица 1. Индикация состояний системы

Режим работы

Индикация

Включение УВЭОС после подачи

зажигания

Горит красным от 3 до 10 секунд.

Режим «ЭРА»

Горит зеленым, если внутренняя
диагно- стика прошла успешно.
Горит красным, если есть
неисправность.

Неисправность УВЭОС

Горит красным постоянно.
Код неисправности может быть считан
по CAN-шине или USB-соединению.

Сеть сотового оператора временно не

доступна

Пять коротких красных миганий (5 Гц) и
опциональная голосовая подсказка
«Сеть сотового оператора временно не
доступна».

Установление соединения в режиме

«Экстренный вызов»

Медленное мигание красный/зеленый
(1 Гц).
Опциональная голосовая подсказка
информирует о режиме:
- «Установление соединения»;
- «Передача данных в систему».

Передача МНД в режиме «Экстренный

вызов»

Голосовое соединение в режиме

«Экстренный вызов»

Горит зеленым постоянно. Опциональ-
ная голосовая подсказка «Соединение
установлено».

Режим «Тестирование»

Горит зеленым, три коротких красных
мигания (5 Гц), пауза 2 секунды, повтор.

Режим «Сервис»

Горит зеленым, три коротких красных
мигания (5 Гц), пауза 2 секунды, повтор.
Подается звуковой сигнал каждые 7 сек.

ВНИМАНИЕ

В случае выявления, в процессе диагностики, неисправности внутренних
компонен- тов, необходимо обратиться к дилеру CHERY.

6. В СЛУЧАЕ НЕИСПРАВНОСТИ

В

СЛУЧАЕ

НЕИСПРАВНОСТИ

6

211

6-2. Ваши действия в экстренной ситуации

Аварийная световая сигнализация

CLEAN AIR

MAX

A/C

OMT19-5020

MODE

AVM

В случае поломки автомобиля или его
попадания в дорожно-транспортное
происшествие

включите

аварийную

световую

сигнализацию,

чтобы

предупредить об опасности других
участников дорожного движения и
избежать

повторного

дорожно-

транспортного происшествия.

Для включения аварийной световой
сигнализации

нажмите

соответствующий выключатель, при
этом начнут одновременно мигать оба
индикатора

указателей

поворота.

Чтобы выключить аварийную световую
сигнализацию, нажмите выключатель
еще раз.

ПРОЧИТАЙТЕ

• Аварийная световая сигнализация работает, даже если выключатель пуска

двигателя находится в положении OFF.

• При срабатывании подушки безопасности аварийная световая сигнализация

включается автоматически.

ВНИМАНИЕ

Во

избежание

разряда

аккумуляторной

батареи

избегайте

длительного

пользования аварийной световой сигнализацией при неработающем двигателе.

С

Си

иггн

на

ал

л э

эккс

сттр

ре

ен

нн

но

огго

о тто

ор

рм

мо

ож

же

ен

ни

ия

я

При нажатии педали тормоза в экстренной ситуации при средней или высокой
скорости движения все выключатели поворота и соответствующие индикаторы на
приборной панели мигают с высокой частотой. Это называется сигналом
экстренного торможения. При отпускании педали тормоза, нажатии выключателя
аварийной световой сигнализации или установке выключателя пуска двигателя в
положение OFF сигнал экстренного торможения выключается.

6. В СЛУЧАЕ НЕИСПРАВНОСТИ

212

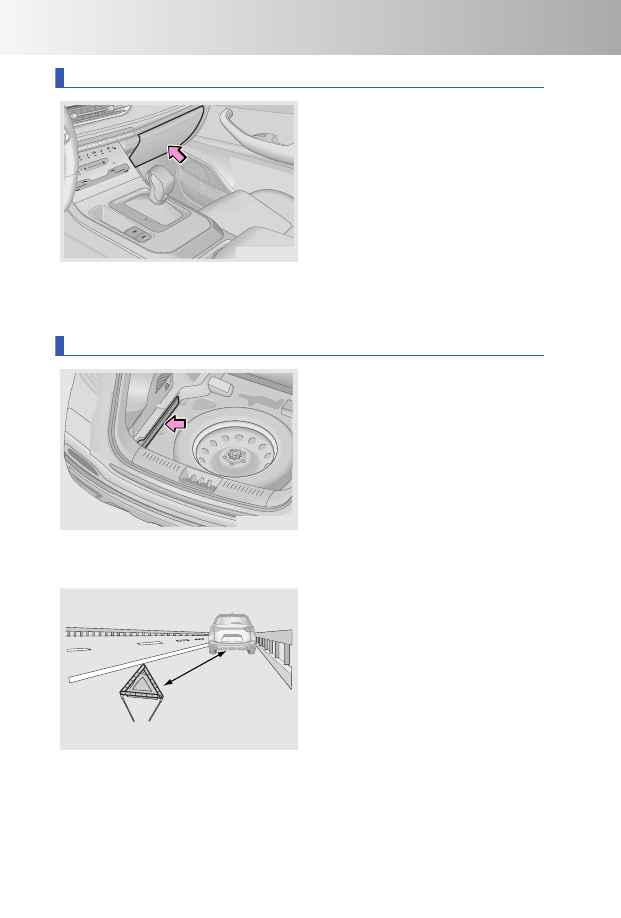

Светоотражающий жилет

CL

EA

N A

IR

A/C

P

R

N

D

MA

X

OMT19-5030

Светоотражающий жилет находится в
перчаточном ящике.

Надевайте светоотражающий жилет (-
полосами

из

светоотражающего

материала наружу), когда покидаете
автомобиль в условиях недостаточной
видимости

например,

для

устранения

внезапно

возникшей

неисправности или после дорожно-
транспортного

происшествия.

Это

сделает вас более заметными для
водителей

других

транспортных

средств

и

поможет

избежать

повторного

дорожно-транспортного

происшествия.

Знак аварийной остановки

OMT19-5040

Треугольный

знак

аварийной

остановки

хранится

в

багажном

отделении под ковровым покрытием
пола.

Использование

знака

аварийной

остановки при остановке автомобиля
для устранения внезапно возникшей
неисправности или после дорожно-
транспортного

происшествия

позволит предупредить об опасности
водителей

других

транспортных

средств

и

избежать

повторного

дорожно-транспортного
происшествия.

>

15

 м

 (г

ор

од

)

>

30

 м

 (т

ра

сс

а)

OMT19-5050

На обычных дорогах знак аварийной
остановки следует устанавливать на
расстоянии

не

менее

50

метров

позади вашего автомобиля.

На автомагистрали знак аварийной
остановки следует устанавливать на
расстоянии не менее 150 метров
позади вашего автомобиля.

При плохой погоде или на повороте
знак аварийной остановки следует
устанавливать

на

расстоянии

не

менее

150

м

позади

вашего

автомобиля.

6. В СЛУЧАЕ НЕИСПРАВНОСТИ

В

СЛУЧАЕ

НЕИСПРАВНОСТИ

6

213

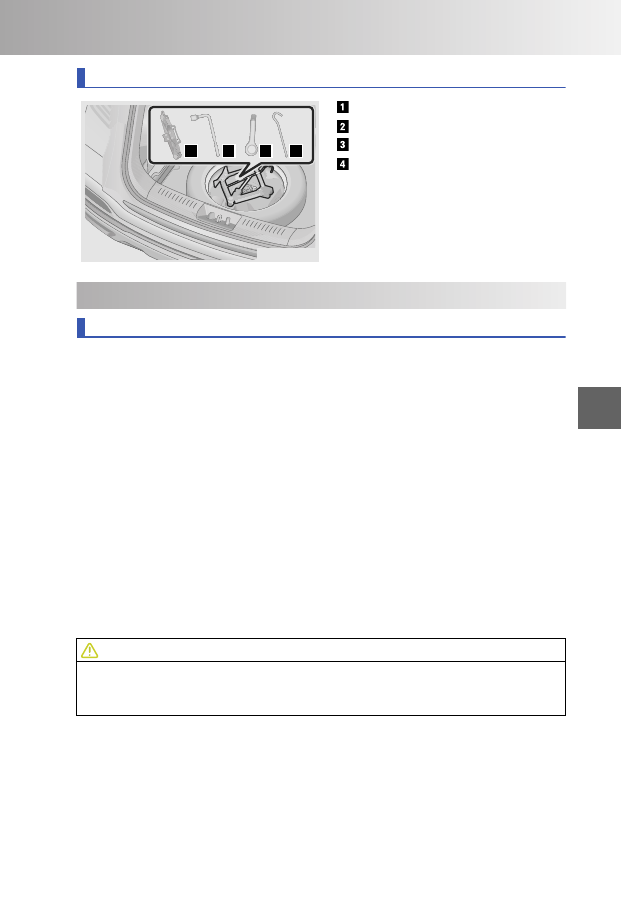

Инструмент

OMT19-5060

1

2

3

4

Домкрат

Баллонный ключ

Буксирная проушина

Рукоятка домкрата

6-3. Ваши действия в случае неисправности

Если колесо получило повреждение при движении автомобиля

Если во время движения автомобиля колесо получило повреждение, возьмите
рулевое колесо обеими руками и, продолжая прямолинейное движение, плавно
снизьте скорость. Остановите автомобиль в безопасном месте в стороне от
транспортного потока.

1. Подготовка к замене поврежденного колеса

Шаг 1. Остановите автомобиль на горизонтальной площадке с твердым
покрытием.

Шаг 2. Включите стояночный тормоз и переведите рычаг селектора в положение
P (стоянка) (автомобиль с автоматической коробкой передач) или переведите
рычаг переключения передач в положение N (нейтраль) (автомобиль с
механической коробкой передач).

Шаг 3. Переведите выключатель пуска двигателя в положение OFF и включите
аварийную световую сигнализацию.

Шаг 4. Попросите всех выйти из автомобиля и встать с той стороны автомобиля,
которая находится дальше от транспортного потока.

Шаг 5. Наденьте светоотражающий жилет и установите знак аварийной остановки
на расстоянии 50 – 150 метров позади автомобиля (в зависимости от дорожных
условий).

ВНИМАНИЕ

Не следует продолжать движение с поврежденным колесом. В противном случае,
при

движении

даже

на

небольшое

расстояние

произойдет

необратимое

повреждение шины.

6. В СЛУЧАЕ НЕИСПРАВНОСТИ

214

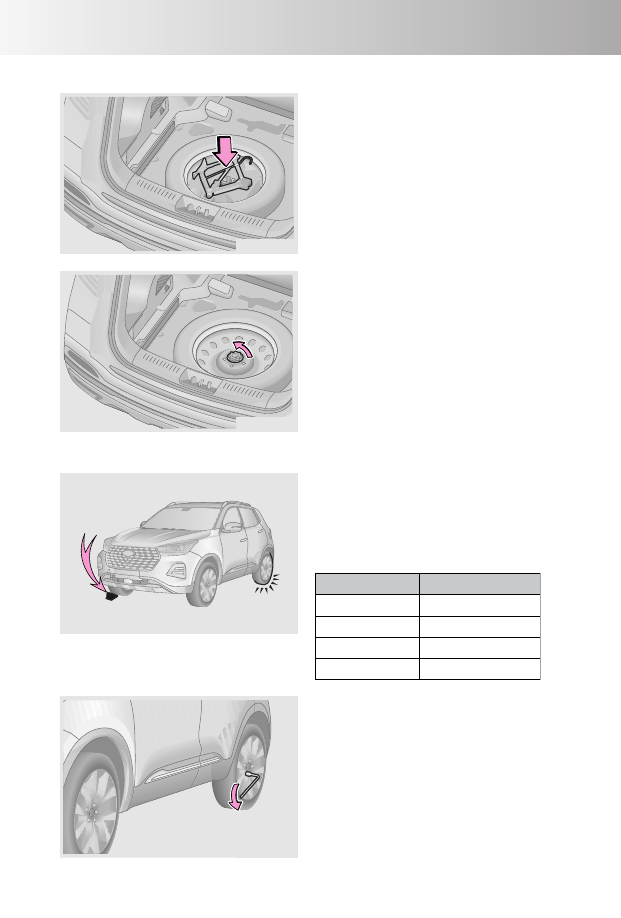

2. Достаньте запасное колесо.

OMT19-5070

Шаг 1. Откройте дверь багажного
отделения,

поднимите

ковровое

покрытие пола багажного отделения и
извлеките комплект инструмента.

OMT19-5080

Шаг 2. Отворачивайте ключом болт
крепления запасного колеса против
часовой стрелки. Достаньте запасное
колесо.

3. Снимите поврежденное колесо.

OMT19-5090

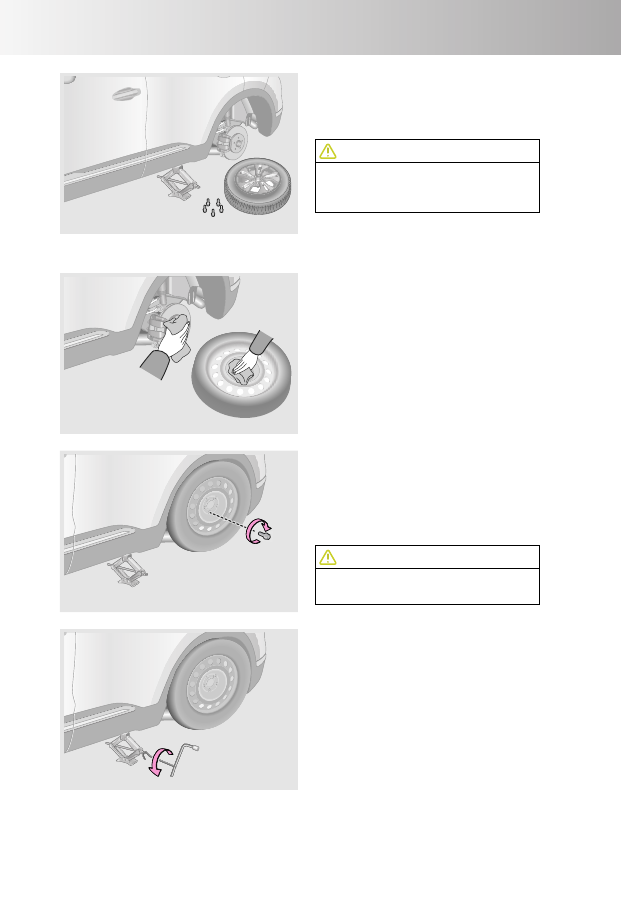

Шаг

1.

При

подъеме

автомобиля

домкратом

следует

установить

противооткатные

упоры

перед

колесом, находящимся по диагонали
от

поврежденного

колеса,

чтобы

избежать

самопроизвольного

движения автомобиля.

Поврежденное

колесо

Переднее левое

колесо

Позади заднего

правого колеса

Переднее правое

колесо

Позади заднего

левого колеса

Заднее левое колесо

Позади переднего

правого колеса

Заднее правое колесо

Позади переднего

левого колеса

Положение проти-

вооткатного упора

OMT19-5100

Шаг

2.

Ослабьте

затяжку

всех

колесных

болтов

поврежденного

колеса, вращая их против часовой
стрелки

баллонным

ключом.

Для

развития максимального момента при
отворачивании

болтов

баллонный

ключ следует надеть на головку болта
так, чтобы ручка ключа находилась с
левой

стороны,

затем

взяться

за

конец ручки этого ключа и нажать на
нее.

6. В СЛУЧАЕ НЕИСПРАВНОСТИ

В

СЛУЧАЕ

НЕИСПРАВНОСТИ

6

215

ВНИМАНИЕ

При отворачивании болтов колесным ключом не допускайте соскальзывания
ключа с головки болта. В противном случае, вы можете повредить колесный болт.

ОПАСНОСТЬ

Не отворачивайте болты полностью на данном этапе. В противном случае, под
тяжестью

автомобиля

колесо

может

упасть,

что

может

стать

причиной

травмирования людей.

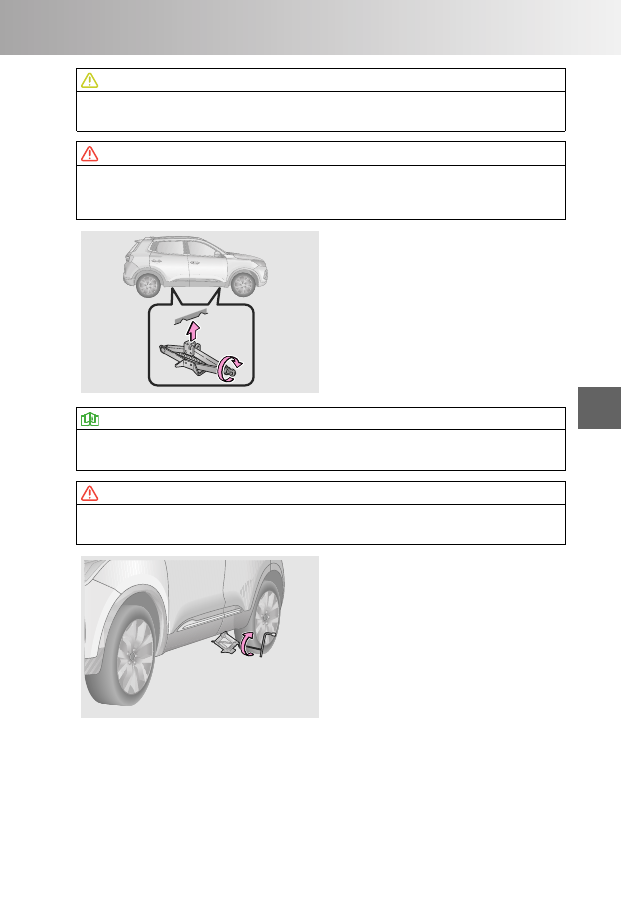

OMT19-5110

Шаг

3.

Установите

домкрат

на

горизонтальной площадке с твердым
покрытием

и

убедитесь,

что

углубление на головке домкрата точно
совпадает с опорной площадкой на
кузове автомобиля.

ПРОЧИТАЙТЕ

• Максимальная нагрузка на домкрат: 1200 кг.

• Поднимите автомобиль на высоту, достаточную для того, чтобы снять колесо.

ОПАСНОСТЬ

Когда автомобиль поднят домкратом, во избежание травмирования людей
следите за тем, чтобы ничьи части тела не оказались под кузовом.

OMT19-5120

Шаг 4. Как только головка домкрата
коснется

опорной

площадки

на

кузове, установите рукоятку домкрата
на домкрат, вставьте колесный ключ в
рукоятку домкрата, затем вращайте
баллонный ключ по часовой стрелке,
чтобы поднять автомобиль.

6. В СЛУЧАЕ НЕИСПРАВНОСТИ

216

OMT19-5130

Шаг 5. Отверните колесные болты,
вращая

баллонный

ключ

против

часовой

стрелки,

и

снимите

поврежденное колесо.

ВНИМАНИЕ

Кладите снятое колесо на землю
выпуклой поверхностью вверх, чтобы
не поцарапать его.

4. Установите запасное колесо.

OMT19-5140

Шаг

1.

Перед

установкой

колеса

удалите

все

загрязнения

с

привалочных поверхностей колесного
диска и ступицы. Установите запасное
колесо на ступицу и убедитесь, что
колесный диск хорошо прилегает к
ступице.

OMT19-5150

Шаг 2. Сначала заверните колесные
болты от руки, вращая их по часовой
стрелке. Затем установите запасное
колесо в правильное положение и
предварительно затяните все болты с
помощью баллонного ключа.

ВНИМАНИЕ

Запрещается наносить смазку на
резьбовую часть болтов.

OMT19-5160

Шаг

3.

Убедитесь,

что

рядом

с

автомобилем нет посторонних лиц.
Для того чтобы опустить автомобиль,
вращайте

баллонный

ключ,

вставленный

в

рукоятку

домкрата,

против часовой стрелки.

6. В СЛУЧАЕ НЕИСПРАВНОСТИ

В

СЛУЧАЕ

НЕИСПРАВНОСТИ

6

217

OMT19-5170

1

2

3

4

5

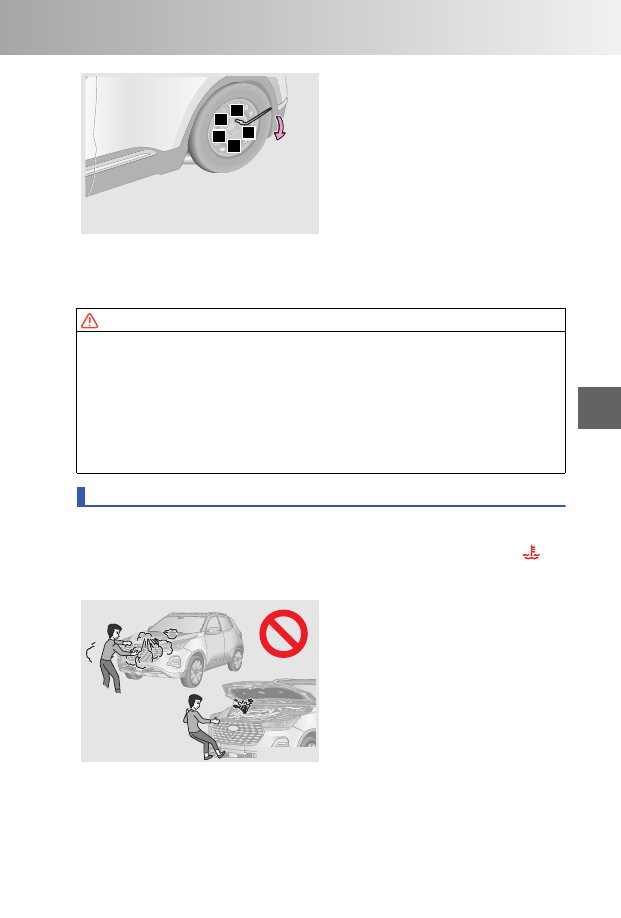

Шаг 4. Затяните болты баллонным
ключом

в

последовательности,

показанной на рисунке. Повторите
данную процедуру 2 или 3 раза для
надежной затяжки болтов.

Шаг

5.

Уложите

на

место

поврежденное колесо, домкрат, знак
аварийной

остановки

и

весь

инструмент.

Шаг 6. Если давление воздуха в шине
низкое,

двигайтесь

с

небольшой

скоростью к ближайшей сервисной
станции официального дилера Chery,
чтобы довести давление воздуха в
шине до нормы.

ОПАСНОСТЬ

• Скорость движения с установленным малоразмерным запасным колесом не

должна превышать 80 км/ч.

• Малоразмерное запасное колесо нельзя использовать длительное время.

Момент затяжки колесных болтов после установки малоразмерного запасного
колеса должен составлять 130 ± 10 Н·м. Двигайтесь с небольшой скоростью к
ближайшей сервисной станции официального дилера Chery (рекомендуемое
расстояние не должно превышать 80 км) для замены малоразмерного
запасного колеса на стандартное колесо. Несоблюдение этого требования
может привести к отворачиванию колесных болтов.

Перегрев охлаждающей жидкости двигателя

Если во время движения автомобиля произошел перегрев охлаждающей жидкости
двигателя, на что указывает нахождение указателя температуры охлаждающей

жидкости двигателя у метки «Н» или включение красного сигнализатора "

" на

приборной панели, необходимо покинуть проезжую часть и остановить автомобиль
в безопасном месте.

OMT19-5180

Шаг 1. Остановите автомобиль на
горизонтальной площадке с твердым
покрытием.

Шаг 2. Включите стояночный тормоз и
переведите

рычаг

селектора

в

положение P (стоянка) (автомобиль с
автоматической

коробкой

передач)

или переведите рычаг переключения
передач в положение N (нейтраль) (-
автомобиль с механической коробкой
передач).

Шаг 3. Если вы использовали систему кондиционирования воздуха, выключите ее.
Вода, капающая из трубки системы кондиционирования воздуха, признаком
неисправности не является.

6. В СЛУЧАЕ НЕИСПРАВНОСТИ

218

Шаг 4. Дав двигателю поработать несколько минут на холостых оборотах,
переведите выключатель пуска двигателя в положение OFF и включите аварийную
световую сигнализацию.

Шаг 5. Прежде чем открыть капот, убедитесь, что из моторного отсека не выходит
охлаждающая жидкость или пар. В противном случае, вы можете получить ожоги.

Шаг 6. Проверьте уровень охлаждающей жидкости. Если он соответствует норме,
перегрев

может

быть

вызван

неисправностью

вентилятора

радиатора.

Незамедлительно обратитесь на сервисную станцию официального дилера Chery
для проверки и ремонта автомобиля.

Шаг 7. Проверьте уровень охлаждающей жидкости. Если он ниже нормы,
незамедлительно обратитесь на сервисную станцию официального дилера Chery
для проверки и ремонта автомобиля.

ПРОЧИТАЙТЕ

При низком уровне охлаждающей жидкости вы можете довести его до нормы,
долив в расширительный бачок радиатора обычную воду. Однако после этого вы
должны при первой же возможности обратиться на сервисную станцию
официального дилера Chery для замены охлаждающей жидкости.

ВНИМАНИЕ

Если двигатель часто

перегревается,

обратитесь на

сервисную

станцию

официального дилера Chery для проверки и ремонта автомобиля.

Действия при разряде аккумуляторной батареи

П

Пуус

скк д

двви

игга

атте

ел

ля

я о

отт ввн

не

еш

шн

не

ей

й а

аккккуум

муул

ля

ятто

ор

рн

но

ой

й б

ба

атта

ар

ре

еи

и

OMT19-5190

1

2

6. В СЛУЧАЕ НЕИСПРАВНОСТИ

В

СЛУЧАЕ

НЕИСПРАВНОСТИ

6

219

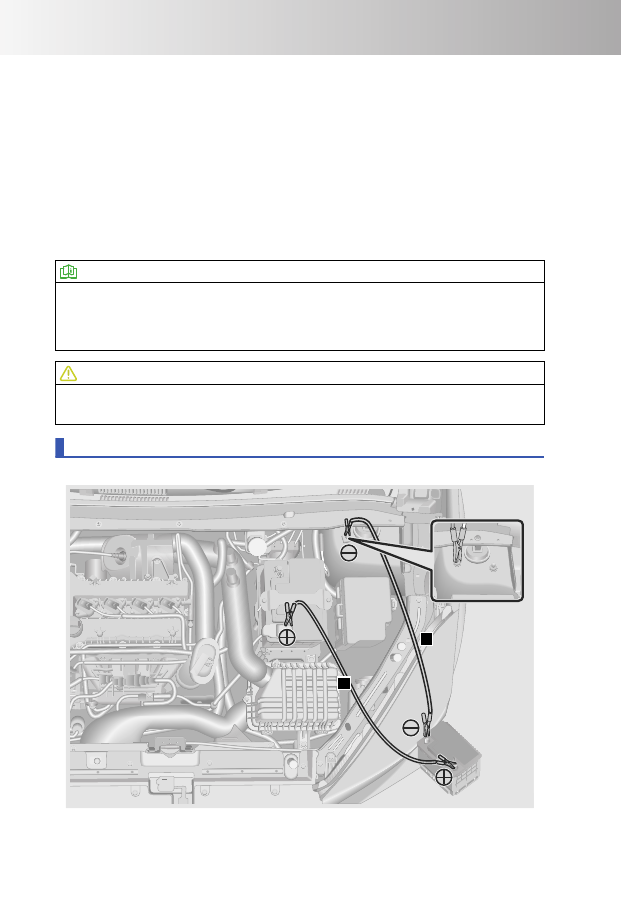

Шаг 1. Установите выключатель пуска двигателя в положение и присоедините
пусковые провода.

Присоедините один зажим «положительного» (+) пускового провода к

«положительному» (+) полюсному выводу
разряженной аккумуляторной батареи. Другой зажим «положительного» (+)
пускового провода присоедините к «положительному» (+) полюсному выводу
внешней аккумуляторной батареи.

Присоедините один зажим «отрицательного» (-) пускового провода к

«отрицательному» (-) выводу
внешней аккумуляторной батареи. Другой зажим «отрицательного» (-) пускового
провода присоедините к неокрашенной детали двигателя автомобиля с
разряженной аккумуляторной батареей.

Шаг 2. Если двигатель автомобиля-донора заглушен, следует запустить его, легко
нажать педаль акселератора и приблизительно 5 минут поддерживать повышенные
обороты

двигателя

автомобиля-донора,

чтобы

разряженная

аккумуляторная

батарея вашего автомобиля немного зарядилась.

Шаг 3. Если попытка пуска двигателя автомобиля с разряженной аккумуляторной
батареей не удалась, убедитесь в хорошем контакте зажимов на пусковых проводах
и повторите попытку пуска двигателя. Если двигатель все равно не запускается,
зарядите разряженную аккумуляторную батарею.

Шаг 4. После успешного пуска двигателя отсоедините пусковые провода в
последовательности, обратной присоединению (сначала «отрицательный» (-)
провод, а затем «положительный» (+) провод.

ВНИМАНИЕ

• Напряжение внешней аккумуляторной батареи должно находиться в интервале

от 12 до 13 В. Не приступайте к пуску двигателя от внешней аккумуляторной
батареи, пока не убедитесь в том, что ее напряжение соответствует норме.

• Если аккумуляторная батарея часто разряжается, при первой же возможности

обратитесь на сервисную станцию официального дилера Chery для проверки и
ремонта автомобиля.

• Не соединяйте «отрицательный» (-) вывод внешней аккумуляторной батареи

напрямую с «отрицательным» (-) выводом разряженной аккумуляторной
батареи.

• При присоединении пусковых проводов убедитесь в том, что они не касаются

вращающихся деталей в моторном отсеке (вентилятора, ремней навесных
агрегатов и т. п.).

• Следите за тем, чтобы пусковые провода были присоединены правильно, а

между их зажимами было достаточное расстояние. Не допускайте контакта
зажимов пусковых проводов друг с другом или с металлическими деталями
автомобиля.

• Перед выключением питания автомобиля или его запиранием убедитесь, что

потребители электрической энергии выключены, иначе потом могут возникнуть
проблемы с пуском двигателя из-за разряда аккумуляторной батареи.

6. В СЛУЧАЕ НЕИСПРАВНОСТИ

220

ОПАСНОСТЬ

• Используйте только специальные пусковые провода.

• Не курите возле аккумуляторной батареи, не пользуйтесь рядом с ней спичками

или зажигалками, не подносите к ней открытое пламя.

• Если вы не уверены в своей способности самостоятельно выполнить описанную

здесь процедуру, компания Chery настоятельно рекомендует вам обратиться за
помощью к квалифицированному механику или на сервисную станцию
официального дилера Chery.

З

За

ам

ме

ен

на

а а

аккккуум

муул

ля

ятто

ор

рн

но

ой

й б

ба

атта

ар

ре

еи

и

OMT19-5200

Шаг 1. Переведите выключатель пуска
двигателя в положение OFF.

Шаг 2. Откройте капот.

Шаг

3.

Отсоедините

провод

от

«отрицательного»

(-)

полюсного

вывода аккумуляторной батареи.

Шаг

4.

Отсоедините

провод

от

«положительного»

(+)

полюсного

вывода аккумуляторной батареи.

Шаг 5. Снимите прижимную планку, затем снимите аккумуляторную батарею.

Шаг 6. Параметры новой аккумуляторной батареи должны соответствовать
параметрам заменяемой батареи.

Шаг 7. Установите и подключите аккумуляторную батарею в последовательности,
обратной снятию.

ЗАЩИТА ОКРУЖАЮЩЕЙ СРЕДЫ

Аккумуляторная батарея содержит серную кислоту. Она ядовита и представляет
коррозионную опасность. Утилизируйте аккумуляторную батарею в соответствии
с местным законодательством по защите окружающей среды.

ВНИМАНИЕ

Будьте осторожны, не касайтесь металлическим инструментом одновременно
обоих полюсных выводов аккумуляторной батареи. Не держитесь одновременно
за «положительный» (+) вывод аккумуляторной батареи и за кузов автомобиля.

6. В СЛУЧАЕ НЕИСПРАВНОСТИ

В

СЛУЧАЕ

НЕИСПРАВНОСТИ

6

221

ОПАСНОСТЬ

• Храните аккумуляторную батарею в месте, недоступном для детей.

• Не курите возле аккумуляторной батареи, не пользуйтесь рядом с ней спичками

или зажигалками, не подносите к ней открытое пламя.

• Аккумуляторная батарея содержит серную кислоту, которая ядовита и

представляет коррозионную опасность, поэтому при работе с аккумуляторной
батареей

носите

защитные

очки

и

перчатки.

Не

наклоняйте

и

не

переворачивайте аккумуляторную батарею.

• Если электролит попал на открытые участки тела или одежду, нейтрализуйте его

с помощью щелочной воды (мыла) и смойте чистой водой. При необходимости
незамедлительно обратитесь за медицинской помощью.

Если двигатель не запускается

Если двигатель не запускается, убедитесь, что ваши действия соответствуют
правильной процедуре пуска и что в топливном баке достаточно топлива.

▇ Коленчатый вал двигателя не вращается или вращается с низкой частотой

Шаг 1. Убедитесь, что клеммы на полюсных выводах аккумуляторной батареи чисты
и надежно затянуты.

Шаг 2. Если клеммы на полюсных выводах аккумуляторной батареи чисты и
надежно затянуты, включите фары. Если фары горят тускло, это означает, что
аккумуляторная батарея разряжена. В этом случае можно попробовать запустить
двигатель с помощью внешней аккумуляторной батареи.

Шаг 3. Если двигатель все равно не запускается, это может указывать на
неисправность системы пуска. Незамедлительно обратитесь на сервисную станцию
официального дилера Chery для проверки и ремонта автомобиля.

▇ Коленчатый вал двигателя вращается с нормальной частотой, но двигатель не
запускается

Шаг 1. Переведите выключатель пуска двигателя в положение OFF или ACC и
повторите попытку пуска двигателя

Шаг 2. Если двигатель не запускается, это может указывать на то, что свечи
зажигания залиты бензином из-за многократных попыток пуска. Установите
выключатель пуска двигателя в положение OFF и через несколько минут
предпримите еще одну попытку пуска двигателя.

Шаг 3. Если двигатель не запустится и после этой попытки, при первой же
возможности обратитесь на сервисную станцию официального дилера Chery для
проверки и ремонта автомобиля.

ВНИМАНИЕ

• Во избежание выхода стартера из строя не держите его включенным дольше 15

секунд.

• Если двигатель становится трудно запустить или он часто глохнет, при первой

же возможности обратитесь на сервисную станцию официального дилера Chery
для проверки или ремонта автомобиля.

6. В СЛУЧАЕ НЕИСПРАВНОСТИ

222

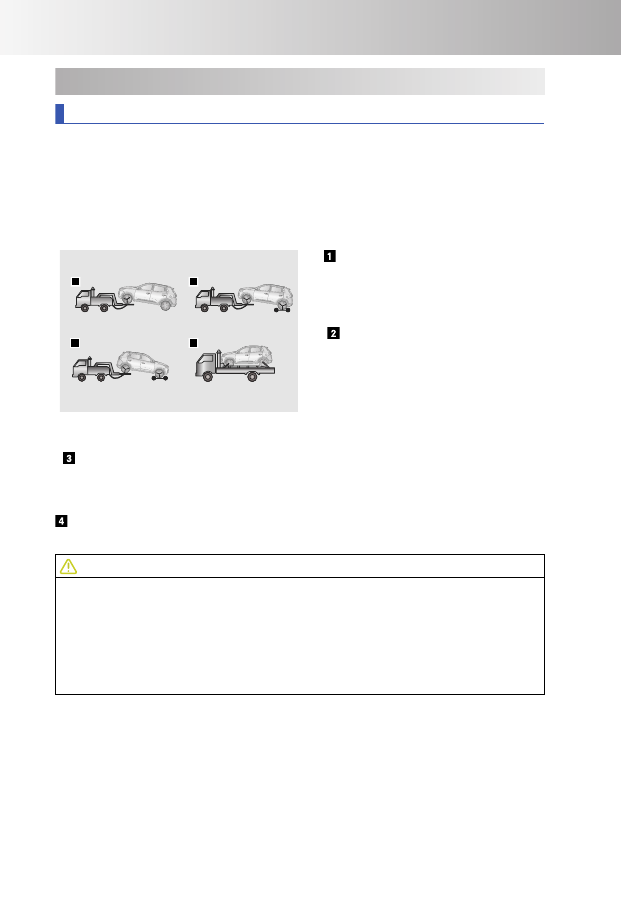

6-4. Буксировка

Буксировка вашего автомобиля

Буксировка автомобиля должна осуществляться с соблюдением действующих в
вашей местности правил и норм.

Перед

буксировкой

автомобиля

выключите

стояночный

тормоз

(аварийное

выключение стояночного тормоза см. в разделе «Тормозная система») и
переведите рычаг селектора/рычаг переключения передач в положение N
(нейтраль).

П

Пр

ра

ав

ви

ил

лььн

ны

ые

е с

сп

по

ос

со

об

бы

ы б

бууккс

си

ир

ро

ов

вкки

и

OMT19-5210

1

2

4

3

буксировка с вывешиванием

передних колес автомобиля.
Убедитесь,

что

буксируемый

автомобиль надежно зафиксирован
на эвакуаторе.

Для

передне-,

задне-

и

полноприводных автомобилей
:

буксировка

с

вывешиванием

передних

колес

автомобиля

и

установкой

задних

колес

на

подкатную тележку. Убедитесь, что
буксируемый автомобиль надежно
зафиксирован на эвакуаторе.

Для передне-, задне- и полноприводных автомобилей: буксировка с

вывешиванием задних колес автомобиля и установкой передних колес на
подкатную тележку.
Убедитесь, что буксируемый автомобиль надежно зафиксирован на эвакуаторе.

Для передне-, задне- и полноприводных автомобилей:
Убедитесь, что буксируемый автомобиль надежно зафиксирован на эвакуаторе.

ВНИМАНИЕ

• Полноприводные автомобили следует перевозить с полной погрузкой на

эвакуатор.

• Полная погрузка на эвакуатор также необходима, если у автомобиля

повреждены колеса или мосты.

• Обеспечьте достаточное расстояние между кузовом (рядом с невывешенными

колесами) и опорной поверхностью. В противном случае, бампер и днище
буксируемого автомобиля будут повреждены во время буксировки.

6. В СЛУЧАЕ НЕИСПРАВНОСТИ

В

СЛУЧАЕ

НЕИСПРАВНОСТИ

6

223

Н

Не

еп

пр

ра

ав

ви

ил

лььн

ны

ые

е с

сп

по

ос

со

об

бы

ы б

бууккс

си

ир

ро

ов

вкки

и

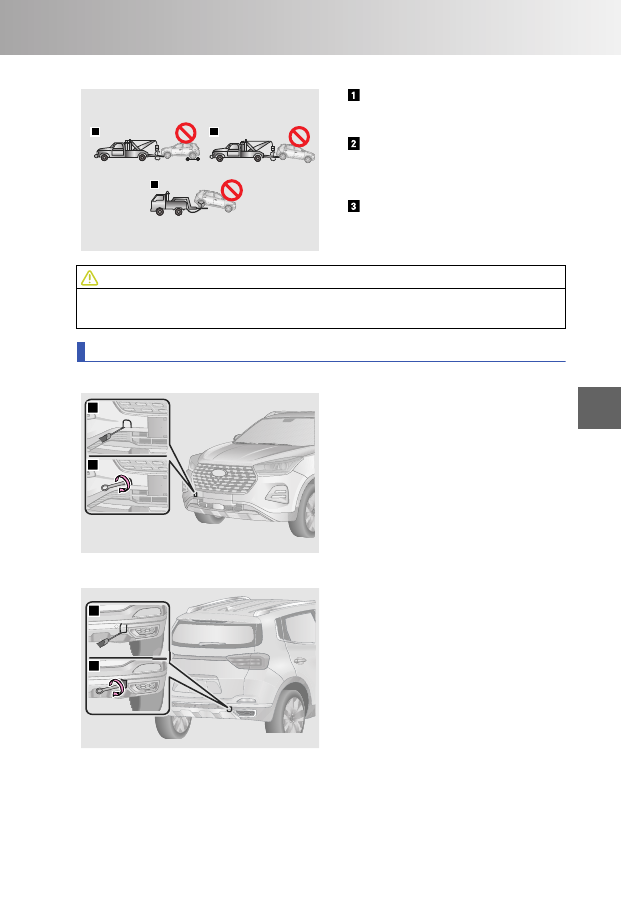

OMT19-5220

3

1

2

Буксировка

эвакуатором

с

тросовым

подъемником

за

переднюю часть автомобиля.

Буксировка

эвакуатором

с

тросовым подъемником за заднюю
часть

автомобиля

при

опоре

передних колес на дорогу.

Буксировка

эвакуатором

с

вывешиванием задних колес при
опоре передних колес на дорогу.

ВНИМАНИЕ

Запрещается буксировка эвакуатором с тросовым подъемником как за переднюю,
так и за заднюю часть автомобиля. Это приведет к повреждению кузова.

Установка буксирной проушины

П

Пе

ер

ре

ед

дн

ня

яя

я б

бууккс

си

ир

рн

на

ая

я п

пр

ро

оууш

ши

ин

на

а

OMT19-5230

1

2

Шаг 1. С помощью плоской отвертки,
обернутой

изоляционной

лентой,

снимите

декоративную

крышку

отверстия для передней буксирной
проушины.

Шаг 2. Вставьте буксирную проушину
в специальное отверстие и вверните
ее по часовой стрелке. Затем надежно
затяните

проушину

с

помощью

баллонного ключа.

З

За

ад

дн

ня

яя

я б

бууккс

си

ир

рн

на

ая

я п

пр

ро

оууш

ши

ин

на

а

2

1

OMT19-5240

Шаг 1. С помощью плоской отвертки,
обернутой

изоляционной

лентой,

снимите

декоративную

крышку

отверстия

для

задней

буксирной

проушины.

Шаг 2. Вставьте буксирную проушину
в специальное отверстие и вверните
ее по часовой стрелке. Затем надежно
затяните

проушину

с

помощью

баллонного ключа.

6. В СЛУЧАЕ НЕИСПРАВНОСТИ

224

ВНИМАНИЕ

• Используйте

только

буксирную

проушину,

которой

укомплектован

ваш

автомобиль. В противном случае, вы можете повредить его.

• Буксирный трос или жесткую сцепку можно присоединить только к буксирной

проушине.

• Буксирующий автомобиль должен двигаться медленно и с равномерной

скоростью.

Чрезмерное

натяжение

буксирного

троса

может

нанести

повреждение автомобилю.

ОПАСНОСТЬ

Убедитесь в том, что буксирная проушина надежно затянута. Если проушина
отвернется во время буксировки, это может привести к дорожно-транспортному
происшествию, тяжелому травмированию или гибели людей.

Буксировка неисправного автомобиля

При невозможности вызова эвакуатора автомобиль можно некоторое время
буксировать с помощью троса, цепи или жесткой сцепки, закрепив их в буксирной
проушине. Такой способ буксировки допускается лишь на дорогах с твердым
покрытием при низкой скорости движения и на небольшое расстояние.

В этом случае водитель должен находиться в буксируемом автомобиле и управлять
рулевым

колесом

и

педалью

тормоза.

Убедитесь

в

исправности

колес,

трансмиссии, мостов, рулевого управления и тормозной системы автомобиля.

Перед

буксировкой

автомобиля

выключите

стояночный

тормоз

(аварийное

выключение стояночного тормоза см. в разделе «Тормозная система»), переведите
рычаг селектора в положение N (нейтраль) и установите выключатель пуска
двигателя в положение ACC или ON.

ВНИМАНИЕ

• Запрещается длительная буксировка автомобиля.

• Надежно закрепите трос, цепь или жесткую сцепку в буксирной проушине.

• Никогда не буксируйте другой автомобиль, если он тяжелее вашего, иначе ваш

автомобиль может получить повреждения.

• Водитель буксирующего и водитель буксируемого автомобиля должны знать

правила буксировки. В противном случае, буксировка запрещена.

• Во избежание повреждения автомобиля не буксируйте его со смещением.

• При неработающем двигателе вакуумный усилитель тормозной системы и

усилитель рулевого управления не функционируют. Поэтому управление
рулевым колесом и пользование педалью тормоза потребуют большего усилия,
чем обычно. При буксировке соблюдайте повышенную осторожность.

• При необходимости буксировки автомобиля с автоматической коробкой

передач обратитесь за помощью на сервисную станцию официального дилера
Chery или в компанию, специализирующуюся на эвакуации автомобилей.

• Если буксируемый автомобиль передвигается с трудом, не продолжайте

буксировку

во

избежание

дополнительного

повреждения

автомобиля.

Обратитесь за помощью на сервисную станцию официального дилера Chery или
в компанию, специализирующуюся на эвакуации автомобилей.

6. В СЛУЧАЕ НЕИСПРАВНОСТИ

В

СЛУЧАЕ

НЕИСПРАВНОСТИ

6

225

ОПАСНОСТЬ

• Во избежание травм в буксируемом автомобиле не должно быть никого, кроме

водителя.

• При буксировке автомобиля избегайте резкого трогания с места или

непредсказуемых маневров, которые могут привести к избыточной нагрузке на
буксирную проушину, трос, цепь или жесткую сцепку. Буксирная проушина,
трос, цепь или жесткая сцепка могут разрушиться, став причиной тяжелых
травм или повреждений.

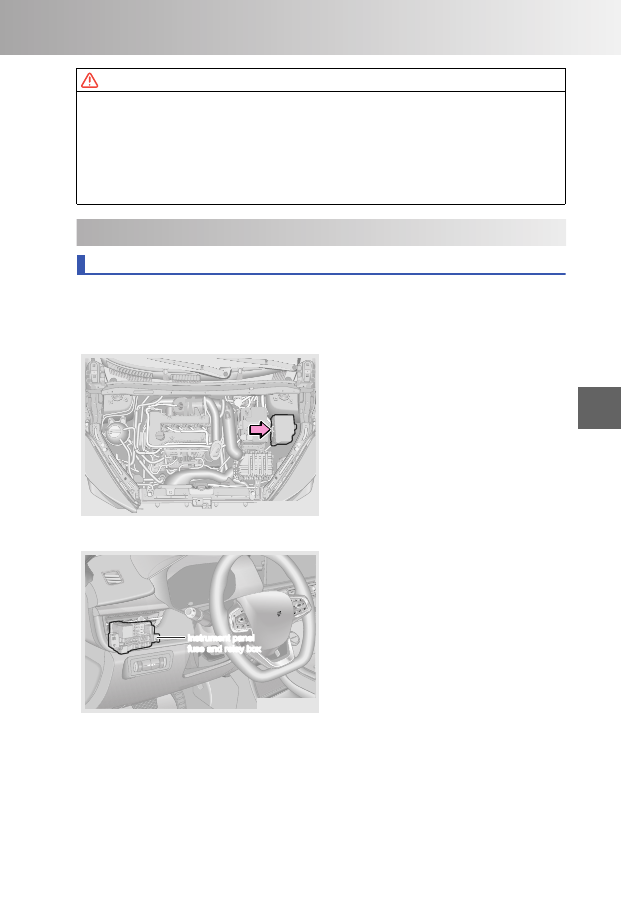

6-5. Предохранители

Блок предохранителей

Предохранители служат для защиты электрических цепей и устройств от
перегрузки. Если не работает какой-либо электрический прибор, скорее всего,
перегорел соответствующий предохранитель.

Б

Бл

ло

окк п

пр

ре

ед

до

оххр

ра

ан

ни

итте

ел

ле

ей

й в

в м

мо

отто

ор

рн

но

ом

м о

оттс

се

екке

е

OMT19-5250

Шаг 1. Переведите выключатель пуска
двигателя в положение OFF.

Шаг

2.

Отсоедините

провод

от

«отрицательного»

(–)

полюсного

вывода аккумуляторной батареи.

Шаг

3.

Снимите

крышку

блока

предохранителей в моторном отсеке
для

проверки

или

замены

предохранителей.

Б

Бл

ло

окк п

пр

ре

ед

до

оххр

ра

ан

ни

итте

ел

ле

ей

й и

и р

ре

ел

ле

е в

в п

пе

ер

ре

ед

дн

не

ей

й п

па

ан

не

ел

ли

и

OMT19-5260

Instrument panel

fuse and relay box

Шаг 1. Переведите выключатель пуска
двигателя в положение OFF.

Шаг

2.

Отсоедините

провод

от

«отрицательного»

(–)

полюсного

вывода аккумуляторной батареи.

Шаг

3.

Снимите

декоративную

накладку в левой нижней части панели
управления для проверки или замены
предохранителей.

6. В СЛУЧАЕ НЕИСПРАВНОСТИ

226

ПРОЧИТАЙТЕ

• Проверьте предохранители, вызывающие у вас подозрение, по схеме,

нанесенной на внутреннюю сторону крышки блока.

• Во избежание повреждения автомобиля проявляйте осторожность при снятии и

установке левой нижней декоративной накладки панели управления. При
необходимости обратитесь для этого на сервисную станцию официального
дилера Chery.

• Во избежание повреждения электрической системы содержите блок плавких

предохранителей в чистоте. Не допускайте попадания влаги внутрь блока через
открытую крышку.

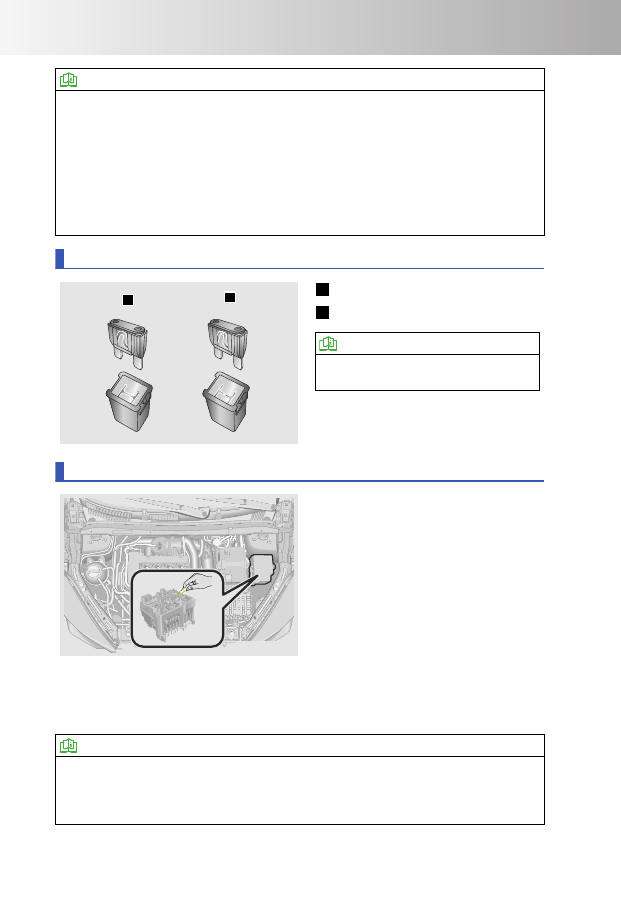

Проверка предохранителей

OMT19-5270

A

B

A

Исправный предохранитель.

B

Перегоревший предохранитель.

ПРОЧИТАЙТЕ

Если предохранитель перегорел, его
следует заменить.

Замена предохранителей

OMT19-5280

Шаг 1. Переведите выключатель пуска
двигателя в положение OFF.

Шаг 2. Проверьте предохранители,
вызывающие у вас подозрение, по
схеме, нанесенной на внутреннюю
сторону крышки блока.

Шаг

3.

Для

извлечения

предохранителя

воспользуйтесь

специальным пинцетом.

Шаг 4. Проверьте исправность предохранителя. Если вы не уверены, исправен ли
предохранитель, замените его заведомо исправным предохранителем того же
номинала. Номинал предохранителей указан на самом предохранителе и на крышке
блока предохранителей.

ПРОЧИТАЙТЕ

При отсутствии запасного предохранителя можно при крайней необходимости
использовать

предохранитель

такого

же

номинала

от

второстепенного

потребителя

электроэнергии.

Но

лучше

приобрести

набор

запасных

предохранителей и хранить его в автомобиле.

6. В СЛУЧАЕ НЕИСПРАВНОСТИ

В

СЛУЧАЕ

НЕИСПРАВНОСТИ

6

227

ВНИМАНИЕ

• Запрещается

изменять

конструкцию

предохранителей

или

блоков

предохранителей.

• Для замены используйте только предохранитель того же номинала, что и у

предыдущего

предохранителя.

Запрещается

даже

временно

заменять

перегоревший предохранитель проволокой. В противном случае, возможно
серьезное повреждение электрооборудования автомобиля или его возгорание.

6-6. Если вам нужна помощь

Удовлетворенность обслуживанием

Компания Chery и ее официальные дилеры обязуются предоставлять клиентам вы-
сококачественные изделия и услуги. Для нас очень важно, чтобы вы были доволь-
ны

своим

автомобилем.

При

возникновении

проблем

при

техническом

обслуживании автомобиля рекомендуется предпринять следующие действия:

• Обсудить проблему с консультантом по обслуживанию вашей сервисной станции

официального дилера Chery. Персонал сервисной станции официального дилера
обладает

профессиональными

знаниями,

что

позволяет

быстро

решать

возникающие проблемы.

• Если решить проблему не удается, обращайтесь к руководителю отдела техниче-

ского обслуживания. Он найдет оптимальное решение.

• Если сервисная станция не смогла решить вашу проблему, обращайтесь в Отдел

послепродажного обслуживания «АО ЧЕРИ АВТОМОБИЛИ РУС».

Услуги, предоставляемые сервисной станцией официального дилера
Chery

Только оригинальные запасные части и материалы могут обеспечить заявленный
срок службы автомобиля. Компания Chery Automobile Co., Ltd. является единствен-
ным поставщиком запасных частей для сервисных станций официальных дилеров
Chery во всем мире. Поэтому используйте только оригинальные запасные ча- сти,
доступные на сервисных станциях официальных дилеров Chery.

Официальные дилеры Chery являются профессионалами своего дела, и толь- ко
они официально уполномочены компанией Chery Automobile Co., Ltd выполнять
техническое обслуживание и ремонт автомобилей Chery. При обращении на
станцию технического обслуживания официального дилера для проведения соот-
ветствующих работ помните, что специалисты станции прошли обучение в
компании

Chery

Automobile

Co.,

Ltd.

и

что

станция

располагает

всеми

необходимыми ориги- нальными запасными частями.

Способ обращения в компанию Chery

Г

Го

ор

ря

ячча

ая

я л

ли

ин

ни

ия

я 8

8 ((8

80

00

0)) 5

55

55

5--9

99

99

9--8

8

Ф

Фо

ор

рм

ма

а о

об

бр

ра

аттн

но

ой

й с

св

вя

яззи

и н

на

а с

са

ай

йтте

е w

ww

ww

w..C

Ch

he

erryy..rru

u

6. В СЛУЧАЕ НЕИСПРАВНОСТИ

228

Информация, предоставляемая при обращении в компанию Chery

Любое

обращение

в

Отдел

послепродажного

обслуживания

АО

«ЧЕРИ

АВТОМОБИЛИ РУС» должно включать в себя следующие данные:

• ФИО и адрес владельца

• Номер телефона владельца

• Адрес электронной почты владельца

• Название дилера, осуществлявшего продажу и обслуживание автомобиля

• Идентификационный номер автомобиля (VIN)

6. В СЛУЧАЕ НЕИСПРАВНОСТИ

ТЕХНИЧЕСКОЕ

ОБСЛУЖИВАНИЕ

7

229

7-1. Ремонт и техническое

обслуживание

Ремонт и техническое
обслуживание................ 230

Услуги,
предоставляемые
сервисной станцией
официального дилера
Chery ............................. 230

Проверка исправности
автомобиля ................... 231

7-2. Плановое

техническое обслуживание

Плановое техническое
обслуживание................ 232

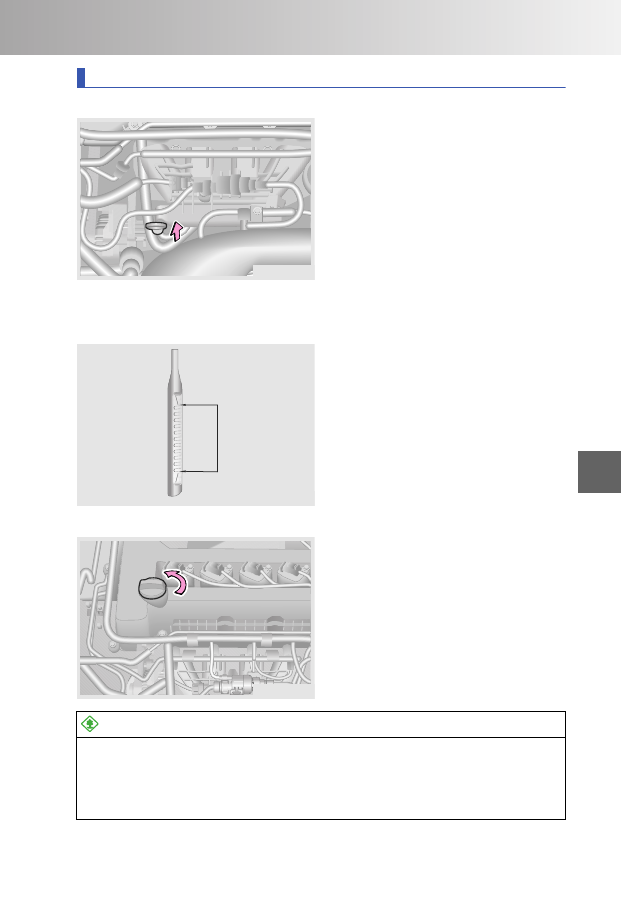

Проверка уровня
моторного масла ........... 233

Проверка уровня
рабочей жидкости
коробки передач............ 234

Проверка уровня

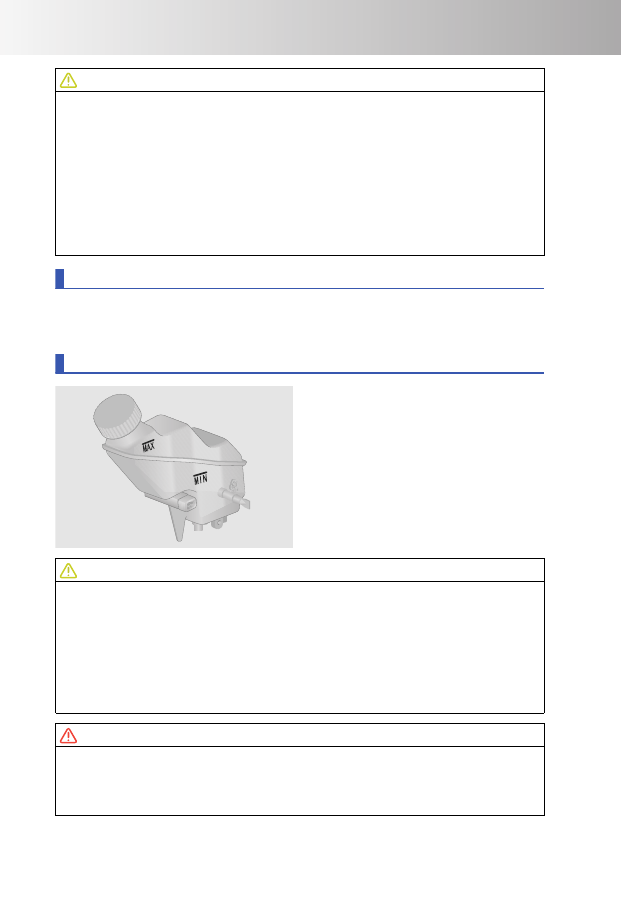

тормозной жидкости...... 234

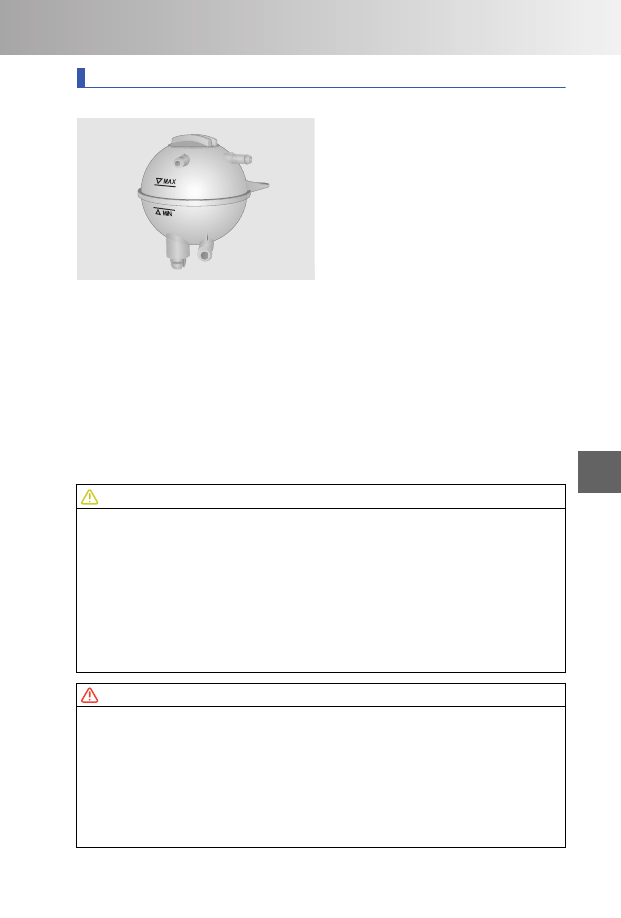

Проверка уровня
охлаждающей
жидкости ....................... 235

Проверка радиатора и
конденсатора
кондиционера................ 236

Проверка ремня привода
навесных агрегатов ....... 236

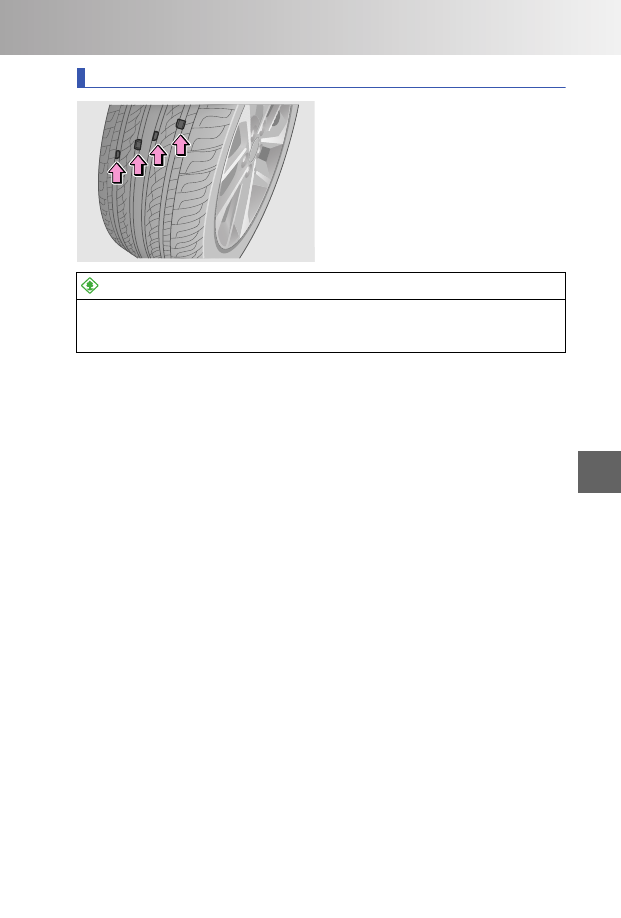

Проверка шин................ 237

Перестановка колес....... 239

Проверка
аккумуляторной
батареи ......................... 239

Проверка фильтра
системы
кондиционирования
воздуха ......................... 239

Проверка уровня
жидкости омывателя
ветрового стекла ........... 240

Проверка щеток
очистителей .................. 240

7-3. Плановое

техническое обслуживание

Информация о первом
техническом
обслуживании ............... 242

Регламент
технического
обслуживания................ 243

Технические данные ...... 248

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

230

7-1. Ремонт и техническое обслуживание

Ремонт и техническое обслуживание

Существует два вида работ по ремонту и техническому обслуживанию: текущие
работы, которые владелец автомобиля может выполнить самостоятельно, и
плановые проверки и техническое обслуживание, для выполнения которых
владельцу следует обратиться на сервисную станцию официального дилера Chery.

Подробнее о плановых проверках и техническом обслуживании рассказано в
разделе «Плановое техническое обслуживание» ниже в этой главе. Данные
операции позволяют заблаговременно выявлять потенциальные опасности и
устранять неисправности. Регулярное техническое обслуживание автомобиля очень
важно. Строго соблюдайте регламент технического обслуживания, приведенный в
настоящем Руководстве. Это гарантирует оптимальные характеристики вашего
автомобиля, его исправную работу и позволяет продлить срок его службы.

Во

избежание

поломки

автомобиля

используйте

только

рекомендованные

компанией Chery эксплуатационные жидкости.

Услуги, предоставляемые сервисной станцией официального дилера
Chery

С

Се

ер

рв

ви

ис

сн

на

ая

я с

стта

ан

нц

ци

ия

я о

оф

фи

иц

ци

иа

ал

лььн

но

огго

о д

ди

ил

ле

ер

ра

а C

Ch

he

erryy

Только оригинальные запасные части и материалы могут обеспечить заявленный
срок

службы

автомобиля.

Компания

Chery

Automobile

Co.,

Ltd.

является

единственным поставщиком запасных частей для сервисных станций официальных
дилеров Chery во всем мире. Поэтому используйте только оригинальные запасные
части, доступные на сервисных станциях официальных дилеров Chery.

Официальные дилеры Chery являются профессионалами своего дела, и только они
официально уполномочены компанией Chery Automobile Co., Ltd выполнять
техническое обслуживание и ремонт автомобилей Chery. При обращении на
станцию технического обслуживания официального дилера для проведения
соответствующих работ помните, что специалисты станции прошли обучение в
компании

Chery

Automobile

Co.,

Ltd.

и

что

станция

располагает

всеми

необходимыми оригинальными запасными частями.

ЗАЩИТА ОКРУЖАЮЩЕЙ СРЕДЫ

Для

утилизации

отработанного

моторного

масла,

тормозной

жидкости,

охлаждающей жидкости, жидкости гидроусилителя рулевого управления (для
некоторых вариантов исполнения автомобиля), отслуживших свой ресурс
аккумуляторных батарей и шин обращайтесь в специализированные организации
по утилизации отходов. Запрещается утилизировать их в систему сбора бытового
мусора или канализацию.

О

Ор

ргга

ан

ни

изза

ац

ци

ия

я тте

еххн

ни

ичче

ес

скко

огго

о о

об

бс

сл

лууж

жи

ивва

ан

ни

ия

я

При обращении на сервисную станцию официального дилера Chery нужно иметь
при себе необходимые документы. Не все работы, которые должны быть
выполнены, могут покрываться гарантией. Обсудите дополнительные расходы с
консультантом по обслуживанию. Бережно храните сервисную книжку автомобиля.
Она может помочь в устранении неисправностей.

Подготовьте письменный перечень неисправностей автомобиля или конкретных
работ, которые следует выполнить. Если произошло дорожно-транспортное
происшествие или была выполнена работа, которая не зафиксирована в журнале

7. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

ТЕХНИЧЕСКОЕ

ОБСЛУЖИВАНИЕ

7

231

технического обслуживания, обязательно сообщите об этом консультанту по
обслуживанию.

Перечислите позиции, которые должны быть выполнены к концу дня, обсудите
ситуацию с консультантом по обслуживанию и перечислите позиции в порядке
очередности.

Проверка исправности автомобиля

Проводите проверку исправности автомобиля перед каждой поездкой. Это
обеспечит безопасность эксплуатации автомобиля и удовольствие от управления
им.

ОПАСНОСТЬ

Во время проведения проверки двигатель должен быть заглушен.

Ежедневная проверка

Осмотрите лакокрасочное покрытие на отсутствие царапин, обесцвечивания и
сколов, проверьте затяжку колесных болтов и их наличие, убедитесь в отсутствии
течи эксплуатационных жидкостей/масел и в отсутствии повреждений дверей,
капота, двери багажного отделения и стекол.

Проверьте уровни моторного масла, тормозной жидкости, охлаждающей
жидкости, жидкости усилителя рулевого управления (для некоторых вариантов
исполнения автомобиля) и жидкости омывателя и долейте соответствующую
жидкость при необходимости.

Проверьте давление в холодных шинах и их состояние (уровень износа,
отсутствие грыж, трещин, механических повреждений и т. д.). Проверьте
состояние запасного колеса.

Убедитесь в том, что запорные скобы ремней надежно фиксируются замками.
Убедитесь, что ленты ремней не изношены или не повреждены.

Проверьте исправность приборов освещения и световой сигнализации.

Проверьте исправность сигнализаторов и индикаторов на приборной панели.

Ежемесячная проверка

Вымойте кузов автомобиля, очистите моторный отсек (удалите грязь из
радиатора и конденсатора, потеки масла с двигателя), почистите салон
автомобиля и багажное отделение.

Проверьте соединения, трубки, шланги и бачки на герметичность. Проверьте
состояние проводов и затяжку клемм аккумуляторной батареи, убедитесь в
отсутствии на них следов коррозии. Осмотрите электрическую проводку на
отсутствие повреждений, плохого контакта в разъемах и обрывов проводов.
Убедитесь в отсутствии течи эксплуатационных жидкостей/масел.

Проверьте работоспособность системы кондиционирования воздуха.

Проверьте работоспособность стояночного тормоза.

Проверьте наличие запасных предохранителей и комплекта инструментов (-
домкрата, баллонного ключа и др.).

7. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

232

ПРОЧИТАЙТЕ

Для

утилизации

отработанного

моторного

масла,

тормозной

жидкости,

охлаждающей жидкости, отслуживших свой ресурс аккумуляторных батарей и шин
обращайтесь в специализированные организации по утилизации отходов.
Запрещается

утилизировать

их

в

систему

сбора

бытового

мусора

или

канализацию.

7-2. Плановое техническое обслуживание

Плановое техническое обслуживание

Если вы проводите техническое обслуживание автомобиля самостоятельно, в
точности выполняйте операции, указанные в данном разделе.

В нем приведены инструкции только для тех операций по техническому
обслуживанию, которые могут быть выполнены владельцем самостоятельно.
Существуют также операции, которые следует доверить квалифицированному
специалисту, располагающему специальным инструментом.

ВНИМАНИЕ

• Перед закрыванием капота проверьте, не остались ли в моторном отсеке

лишние предметы, например, инструмент, ветошь и т. д.

• Запрещается

эксплуатация

автомобиля

без

фильтрующего

элемента

воздухоочистителя, поскольку она приводит к интенсивному износу двигателя.

• Доливайте охлаждающую жидкость, тормозную жидкость и жидкость омывателя

строго до установленного уровня. Если жидкость попала на кузов, немедленно
вытрите

ее

влажной

ветошью,

чтобы

предотвратить

повреждение

лакокрасочного покрытия.

ОПАСНОСТЬ

• Не открывайте крышку расширительного бачка системы охлаждения при

горячем двигателе, чтобы не получить ожоги.

• При работающем двигателе держите руки, одежду и инструмент в стороне от

вентилятора системы охлаждения и приводных ремней.

• Не курите рядом с заливной горловиной топливного бака или аккумуляторной

батареей, поскольку искры или открытое пламя могут привести к возгоранию.

• Электронная система зажигания работает под высоким напряжением. Поэтому

при

работающем

двигателе

или

при

выключателе

пуска

двигателя,

находящемся в положении ON, запрещается прикасаться к компонентам этой
системы.

• Сразу же после поездки двигатель, радиатор, выпускной коллектор и крышка

головки блока цилиндров имеют очень высокую температуру, поэтому не
прикасайтесь к ним. Вентилятор системы охлаждения может в любой момент
включиться автоматически. Поэтому будьте осторожны, чтобы исключить
попадание одежды (особенно галстуков) во вращающийся вентилятор.

7. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

ТЕХНИЧЕСКОЕ

ОБСЛУЖИВАНИЕ

7

233

Проверка уровня моторного масла

П

Пр

ро

ов

ве

ер

ркка

а уур

ро

ов

вн

ня

я м

мо

отто

ор

рн

но

огго

о м

ма

ас

сл

ла

а

OMT19-7010

Проверка

уровня

моторного

масла

выполняется

с

помощью

щупа

на

выключенном и остывшем двигателе.

Шаг

1.

После

прогрева

двигателя

остановите

автомобиль

на

горизонтальной

площадке.

Выждите

примерно 5 минут после выключения
двигателя.

Шаг 2. Откройте капот, извлеките щуп и
протрите его чистой ветошью.

Шаг 3. Плавно и равномерно вставьте щуп на место до упора.

Шаг 4. Оставьте щуп в таком положении на 3 секунды. Затем снова извлеките щуп и
проверьте уровень моторного масла.

OMT19-7020

Минимальный уровень

Нормальный уровень

Максимальный уровень

Положите ветошь под конец щупа,
чтобы масло не капало на двигатель или
кузов автомобиля.

Не проверяйте уровень масла сразу же
после прогрева двигателя — дайте ему
поработать

какое-то

время.

После

выключения двигателя дождитесь, пока
масло стечет в поддон картера.

Д

До

об

ба

аввл

ле

ен

ни

ие

е м

мо

отто

ор

рн

но

огго

о м

ма

ас

сл

ла

а

OMT19-7030

Шаг

1.

Отверните

пробку

маслозаливной

горловины

двигателя

против часовой стрелки.

Шаг 2. Долейте небольшое количество
моторного

масла

через

воронку

и

проверьте его уровень по щупу.

Шаг 3. Если уровень моторного масла
находится

в

допустимых

пределах,

заверните

пробку

маслозаливной

горловины

двигателя

по

часовой

стрелке и затяните ее.

ЗАЩИТА ОКРУЖАЮЩЕЙ СРЕДЫ

Запрещается использовать систему сбора бытового мусора, канализацию или
землю для утилизации отработанного моторного масла и масляного фильтра,
поскольку это приводит к серьезному загрязнению окружающей среды. Их
следует

утилизировать

в

соответствии

с

местным

природоохранным

законодательством.

7. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

234

ВНИМАНИЕ

• Запрещается заливать моторное масло выше отметки максимального уровня. В

противном случае, двигатель может выйти из строя.

• Используйте только моторное масло, рекомендованное компанией Chery. В

противном случае, никакие претензии по прямому или косвенному ущербу
компанией Chery приниматься не будут.

• Если при замене масло пролилось на двигатель, вытрите потеки масла

ветошью, прежде чем завернуть пробку маслозаливной горловины двигателя.

• После отворачивания пробки маслозаливной горловины двигателя положите ее

резьбовой частью вверх. В противном случае, остатки масла могут вылиться из
пробки на двигатель.

Проверка уровня рабочей жидкости коробки передач

Проверку уровня, долив и замену рабочей жидкости коробки передач лучше
доверить

профессионалам.

Обратитесь

для

этого

на

сервисную

станцию

официального дилера Chery.

Проверка уровня тормозной жидкости

OMT19-7040

Уровень жидкости должен находиться
между отметками MIN и MAX на корпусе
бачка главного тормозного цилиндра.
Если

уровень

тормозной

жидкости

опустился до отметки MIN или ниже ее,
долейте тормозную жидкость в бачок и
незамедлительно

обратитесь

на

сервисную

станцию

официального

дилера Chery для проверки и ремонта
автомобиля.

ВНИМАНИЕ

• Поскольку тормозная жидкость обладает высокой гигроскопичностью, держите

бачок главного тормозного цилиндра плотно закрытым.

• Используйте только тормозную жидкость, рекомендованную компанией Chery. В

противном случае, никакие претензии по прямому или косвенному ущербу
компанией Chery приниматься не будут.

• При попадании тормозной жидкости на лакокрасочное покрытие кузова ее

следует удалить влажной губкой или смыть водой, чтобы не допустить коррозии
деталей или повреждения лакокрасочного покрытия кузова.

ОПАСНОСТЬ

Избегайте попадания тормозной жидкости на кожу или в глаза. При попадании
тормозной жидкости на открытые участки тела или в глаза незамедлительно
промойте

пораженный

участок

большим

количеством

чистой

воды.

При

необходимости незамедлительно обратитесь за медицинской помощью.

7. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

ТЕХНИЧЕСКОЕ

ОБСЛУЖИВАНИЕ

7

235

Проверка уровня охлаждающей жидкости

П

Пр

ро

ов

ве

ер

ркка

а уур

ро

ов

вн

ня

я о

оххл

ла

аж

жд

да

аю

ющ

ще

ей

й

OMT19-7050

На

холодном

двигателе

уровень

охлаждающей

жидкости

должен

находиться между отметками MIN и
MAX.

Если

уровень

охлаждающей

жидкости опустился до отметки MIN или
ниже

ее,

долейте

охлаждающую

жидкость в бачок и незамедлительно
обратитесь

на

сервисную

станцию

официального

дилера

Chery

для

проверки и ремонта автомобиля.

Д

До

ол

ли

ивв о

оххл

ла

аж

жд

да

аю

ющ

ще

ей

й ж

жи

ид

дкко

ос

стти

и

Шаг 1. На холодном двигателе откройте крышку расширительного бачка системы
охлаждения двигателя и доведите уровень охлаждающей жидкости до отметки MAX.

Шаг 2. Запустите двигатель и прогрейте его до нормальной рабочей температуры.
При этом постоянно контролируйте уровень охлаждающей жидкости. Если он
опустится ниже отметки MIN, доливайте охлаждающую жидкость до тех пор, ее пока
уровень не перестанет снижаться.

Шаг 3. Заглушите двигатель и после его остывания проверьте, соответствует ли
норме уровень охлаждающей жидкости. Если нет, повторяйте описанные выше
операции, пока уровень не достигнет нормы.

Шаг 4. Плотно закройте крышку расширительного бачка системы охлаждения
двигателя.

ВНИМАНИЕ

• Если уровень охлаждающей жидкости падает слишком быстро, проверьте

радиатор, шланги и жидкостный насос на наличие утечек.

• Используйте только жидкость, рекомендованную компанией Chery. В противном

случае, никакие претензии по прямому или косвенному ущербу компанией
Chery приниматься не будут.

• Не используйте охлаждающую жидкость низкого качества. При высоких

температурах работы двигателя некачественная охлаждающая жидкость не
может обеспечить достаточное охлаждение и защиту от коррозии.

• В регионах с холодным климатом используйте в качестве охлаждающей

жидкости неразбавленный антифриз.

ОПАСНОСТЬ

• При высокой температуре двигателя охлаждающая жидкость находится под

высоким давлением. Не открывайте крышку расширительного бачка и крышку
горловины радиатора системы охлаждения двигателя, чтобы не получить ожоги.

• Охлаждающая жидкость ядовита. Поэтому при доливе охлаждающей жидкости

будьте предельно осторожны и избегайте ее попадания на любую часть
автомобиля, тела или на землю. При попадании охлаждающей жидкости на
открытые

участки

тела

или

в

глаза

пораженный

участок

следует

незамедлительно

промыть

большим

количеством

чистой

воды.

При

необходимости незамедлительно обратитесь за медицинской помощью.

7. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

236

Проверка радиатора и конденсатора кондиционера

В ходе эксплуатации автомобиля передняя поверхность конденсатора и радиатора
может забиться насекомыми, листьями и другими посторонними предметами. Это
может пагубно отразиться на работе системы кондиционирования воздуха и
системы охлаждения двигателя и вызвать его перегрев. В таком случае необходимо
очистить радиатор и конденсатор кондиционера.

Конденсатор кондиционера: при выключенном и остывшем двигателе продуйте
конденсатор сжатым воздухом через радиатор по направлению от моторного
отсека к передней стороне автомобиля.

Радиатор: рекомендуется очищать поверхность радиатора не реже одного раза в
год. При выключенном и остывшем двигателе очистите ребра радиатора сжатым
воздухом или струей воды, удалите из них следы насекомых, листья и другие
посторонние предметы. Давление воздуха и воды не должно при этом превышать
150 кПа. В противном случае, вы можете повредить ребра радиатора.

ВНИМАНИЕ

• Материал ребер радиатора имеет хорошую теплопроводность, что позволяет

эффективно охлаждать жидкость. Не чистите ребра щеткой, иначе вы можете
повредить их, что снизит эффективность охлаждения.

• Запрещается направлять струю воды на горячий радиатор прогретого

двигателя, поскольку образующийся при этом пар может привести к ожогам.
Мойте радиатор только при выключенном и остывшем двигателе.

Проверка ремня привода навесных агрегатов

Ремень привода навесных агрегатов со временем растягивается, поэтому его
натяжение необходимо регулярно проверять. Недостаточное натяжение ремня
может стать причиной поломки автомобиля.

OMT19-7060

Шаг 1. Переведите выключатель пуска
двигателя в положение OFF.

Шаг 2. Возьмитесь пальцами за ремень
и проверьте, на какой угол можно
повернуть

ремень

в

поперечном

направлении.

Шаг 3. Если угол поворота ремня
превышает

90

°,

обратитесь

на

сервисную

станцию

официального

дилера

Chery

для

регулировки

натяжения ремня.

ОПАСНОСТЬ

Перед проверкой натяжения ремня привода навесных агрегатов заглушите
двигатель и дайте ему остыть, а также убедитесь, что ремень не вращается.

7. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

ТЕХНИЧЕСКОЕ

ОБСЛУЖИВАНИЕ

7

237

Проверка шин

OMT19-7070

Контролируйте

износ

шин

по

индикаторам износа на протекторе.
Когда остаточная глубина протектора
шины достигает предельного значения,
становятся четко видны индикаторы
износа. Появление индикаторов износа
указывает на то, что свойства шин и
безопасность их эксплуатации серьезно
снизились и шины требуют замены.

ЗАЩИТА ОКРУЖАЮЩЕЙ СРЕДЫ

Проявляйте ответственность — не выбрасывайте изношенные шины. Их следует
утилизировать в соответствии с действующем в вашей стране природоохранным
законодательством.

■ Соблюдайте перечисленные ниже меры предосторожности. В противном случае,
вы можете не справиться с управлением и попасть в дорожно-транспортное
происшествие, результатом которого может стать тяжелая травма или гибель
людей.

1. Не используйте шины, которые эксплуатировались на другом автомобиле.

2. Не используйте одновременно шины, значительно различающиеся между собой

по степени износа протектора.

3. Не используйте шины, если вы не знаете, в каких условиях они эксплуатировались

ранее.

4. Не устанавливайте на автомобиль шины разных изготовителей, разных моделей

или с разным рисунком протектора.

5. Не устанавливайте на автомобиль шины разной конструкции (радиальные и

диагональные).

6. Размер установленных на автомобиль шин влияет на показания спидометра. Если

размер (диаметр) шин отличается от оригинального, спидометр будет показывать
скорость движения автомобиля некорректно. Это может стать причиной дорожно-
транспортного происшествия, ущерб от которого не покрывается гарантией.

7. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

238

Износ боковой

части протектора

Износ центральной

части протектора

Равномерный износ

протектора

Слишком

низкое давление

воздуха в шине

Слишком высокое

давление

воздуха в шине

Правильное

давление воздуха

в шине

OMT19-7080

Неправильное

давление

воздуха

в

шинах

приводит

к

повышенному

расходу топлива, сокращению срока
службы шин и ухудшению устойчивости
автомобиля.

Поэтому

следует

поддерживать

рекомендуемое

давление воздуха в шинах (величина
рекомендуемого давления воздуха в
шинах приведена в табличке в проеме
двери

водителя).

Если

давление

воздуха в холодных шинах выше или
ниже рекомендованной величины, это
может

пагубно

отразиться

на

комфортабельности автомобиля. При
необходимости

скорректируйте

давление воздуха в шинах.

■ Поддерживайте правильное давление воздуха в шинах. В противном случае,
возможны перечисленные ниже последствия, которые могут привести к дорожно-
транспортному происшествию с тяжелыми травмами или смертельным исходом:

1. Чрезмерный износ шин

2. Ухудшение управляемости автомобиля

3. Неравномерный износ шин

4. Плохая герметизация борта шины

5. Деформация колесного диска или разбортирование шины на ходу

6. Возможность разрушения шин из-за их перегрева

7. Повышенная вероятность повреждения шин из-за плохих дорожных условий

ВНИМАНИЕ

• Давление воздуха в шинах с течением времени медленно падает. Это

нормальное явление.

• Но если вам приходится подкачивать шины слишком часто, при первой же

возможности обратитесь на сервисную станцию официального дилера Chery
для проверки и ремонта автомобиля.

• Если давление воздуха в шине часто падает или ее нельзя качественно

отремонтировать из-за пореза или другого повреждения, такую шину следует
заменить.

• Для измерения давления воздуха в шинах используйте шинный манометр.

Измерение производите на холодных шинах. Визуальная проверка давления
воздуха в шинах не даст вам точных результатах.

• Если при движении автомобиля произошла утечка воздуха из шины, следует

прекратить движение. В результате даже непродолжительной поездки со
спущенной шиной может произойти ее необратимое повреждение.

• Следите за правильностью установки колпачков вентилей шин. В противном

случае, в вентили попадет грязь. При утере колпачка необходимо сразу же
установить вместо него новый колпачок.

7. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

ТЕХНИЧЕСКОЕ

ОБСЛУЖИВАНИЕ

7

239

Перестановка колес

OMT19-7090

Направление

движения вперед

Для обеспечения равномерного износа
и увеличения срока службы комплекта
шин

рекомендуется

выполнять

перестановку

колес

не

реже

чем

каждые 10000 км пробега (оптимальной
является перестановка колес каждые
5000 – 7000 км). При этом интервал
перестановки колес может быть иным в
зависимости от вашего стиля вождения
и состояния дорожного покрытия.

ПРОЧИТАЙТЕ

Перестановку колес лучше доверить профессионалам. Обратитесь для этого на
сервисную станцию официального дилера Chery.

Проверка аккумуляторной батареи

Проверьте, нет ли следов окисления на полюсных выводах аккумуляторной батареи,
не ослабла ли затяжка клемм, нет ли на них трещин и не ослабла ли затяжка
прижимной планки.

Ваш автомобиль оснащен необслуживаемой аккумуляторной батареей. Параметры
новой аккумуляторной батареи должны соответствовать параметрам заменяемой
батареи. Для замены аккумуляторной батареи рекомендуется обращаться на
сервисную станцию официального дилера Chery.

Проверка фильтра системы кондиционирования воздуха

Фильтр

системы

кондиционирования

воздуха

служит

для

предотвращения

попадания пыли снаружи в салон автомобиля через вентиляционные решетки
системы кондиционирования воздуха во время движения автомобиля. С течением
времени фильтр постепенно забивается. Если эффективность работы системы
кондиционирования воздуха заметно снизилась, проверьте фильтр системы
кондиционирования воздуха и при необходимости замените его.

ПРОЧИТАЙТЕ

• Замену

фильтра

системы

кондиционирования

воздуха

лучше

доверить

профессионалам. Для этого рекомендуется обратиться на сервисную станцию
официального дилера Chery.

• Использование системы кондиционирования воздуха со снятым фильтром

приведет к попаданию пыли в салон и снижению эффективности работы
системы.

• На

некоторых

модификациях

автомобиля

система

кондиционирования

обеспечивает очистку воздуха по стандарту PM2.5.

7. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

240

Проверка уровня жидкости омывателя ветрового стекла

Если при включении омывателя жидкость из распылителей форсунок не поступает,
выключите омыватель и проверьте уровень жидкости в его бачке. Если омыватель
не заработал даже после долива жидкости в бачок, обратитесь на сервисную
станцию официального дилера Chery для проверки и ремонта автомобиля.

ВНИМАНИЕ

• Запрещается заливать антифриз в бачок омывателя, поскольку это приведет к

повреждению лакокрасочного покрытия кузова.

• Не заливайте воду в бачок омывателя, если температура окружающего воздуха

может опуститься ниже 0 °C. В противном случае, вода замерзнет и омыватель
может выйти из строя.

• Емкость бачка омывателя составляет 2 л или 4,6 л. При низком уровне жидкости

омывателя

загорается

соответствующий

сигнализатор

и

появляется

предупреждение на дисплее приборной панели (для некоторых вариантов
исполнения автомобиля). Это зависит от конкретного автомобиля.

Проверка щеток очистителей

Проверьте состояние рабочей кромки щетки очистителя ветрового стекла, проведя
по ней пальцем. Неровная поверхность резиновой ленты уменьшает эффективность
работы очистителя.

ВНИМАНИЕ

• Не очиститель для удаления со стекла изморози или льда.

• Своевременно устраняйте сколы от ударов камней на ветровом стекле.

• В зимний период во избежание повреждения щеток перед включением

очистителя убедитесь, что они не примерзли к стеклу.

• Попадание масла, силиконовых составов и топлива на щетки снижает качество

очистки ветрового стекла. Для очистки щеток от загрязнений рекомендуется
использовать жидкость для омывателя.

• На некоторых модификациях автомобиля для замены щеток очистителя

ветрового стекла необходимо установить рычаги очистителя в положение для
замены. При подъеме рычага очистителя для замены щетки держите щетку за
шарнир. Для получения дополнительной информации см. раздел «Очистители и
омыватели стекол».

У

Уххо

од

д зза

а щ

ще

етткка

ам

ми

и о

оччи

ис

стти

итте

ел

ля

я

1. При

мойке

автомобиля

не

направляйте

воду

под

высоким

давлением

непосредственно на щетки очистителя, чтобы не повредить их.

2. Во избежание появления неочищенных полос на ветровом стекле следует

регулярно протирать щетки очистителя средством для мойки стекол.

3. Для обеспечения безопасности следует заменять щетки очистителя один или два

раза в год. Приобрести щетки можно на сервисной станции официального дилера
Chery.

4. Для удаления остатков полироля после автоматической мойки следует промыть

ветровое стекло и щетки очистителя чистой водой.

5. Не включайте очиститель при сухом ветровом стекле. Это может привести к

появлению царапин на стекле и необратимому повреждению щеток.

7. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ















содержание      ..     6      7      8      9     ..
