Chery Tiggo PRO. Руководство по эксплуатации (2020 год) - часть 5





130

3. ОБОРУДОВАНИЕ АВТОМОБИЛЯ

3-6. Система кондиционирования воздуха

Система кондиционирования воздуха с ручным управлением (для неко-
торых вариантов исполнения автомобиля)

Передняя панель управления

 Сенсорный регулятор

температуры



Сенсорная кнопка

выключения экрана системы
кондиционирования воздуха



Кнопки режимов распределения

воздуха



Сенсорная кнопка режимов

распределения воздуха



Сенсорная кнопка включения

системы кондиционирования
воздуха



Кнопка включения системы

кондиционирования воздуха



Сенсорный регулятор скорости

вращения вентилятора



Сенсорная кнопка выключения

системы кондиционирования
воздуха



Кнопка обогрева заднего стекла



Сенсорная кнопка режима

подачи наружного воздуха



Регулятор скорости вращения

вентилятора



Кнопка режима обогрева и

обдува ветрового стекла



Сенсорная кнопка режима

рециркуляции воздуха



Регулятор температуры



Кнопка выключения системы

кондиционирования воздуха



Сенсорная кнопка режима

обогрева и обдува ветрового стекла



Кнопка режима подачи

наружного воздуха/рециркуляции
воздуха

УКАЗАТЕЛЬ ИЛЛЮСТРАЦИЙ

131

3

3. ОБОРУДОВАНИЕ АВТОМОБИЛЯ

ОБОРУ

ДОВАНИЕ АВТОМОБИЛЯ

Автоматическая система кондиционирования воздуха
(для некоторых вариантов исполнения автомобиля)

Передняя панель управления (тип А)



132

3. ОБОРУДОВАНИЕ АВТОМОБИЛЯ

 Сенсорные кнопки

увеличения/уменьшения
температуры со стороны
водителя

 Сенсорная кнопка

режима AUTO

 Кнопка режима AUTO

 Индикация режима

распределения воздуха

 Сенсорная кнопка

однозонного режима

 Кнопка режима подачи

наружного воздуха/
рециркуляции воздуха

 Сенсорные кнопки

увеличения/уменьшения
скорости вращения
вентилятора

 Сенсорная кнопка

включения системы
кондиционирования
воздуха

 Кнопка

включения системы
кондиционирования
воздуха в задней части
салона

 Сенсорные кнопки

увеличения/уменьшения
температуры со стороны
переднего пассажира

 Сенсорная кнопка

выключения системы
кондиционирования
воздуха

 Кнопки режимов

распределения воздуха

 Сенсорная кнопка

режима подачи наружного
воздуха

 Кнопка однозонного

режима

 Кнопка

включения системы
кондиционирования
воздуха

 Сенсорная кнопка

режима рециркуляции
воздуха

 Индикация режима

распределения воздуха

 Кнопка обогрева

заднего стекла

 Сенсорная кнопка

режима обдува ветрового
стекла

 Выключатель обогрева

сиденья водителя/
переднего пассажира

 Кнопка режима обдува

ветрового стекла

 Сенсорная

кнопка выключения
экрана системы
кондиционирования
воздуха

 Кнопки увеличения/

уменьшения скорости
вращения вентилятора

 Кнопка

выключения системы
кондиционирования
воздуха

Примечание: Обогрев сидений и система кондиционирования воздуха в задней части
салона (и органы управления этими системами) не входят в стандартную комплекта-
цию автомобиля. На вашем автомобиле данные компоненты могут выглядеть иначе.

УКАЗАТЕЛЬ ИЛЛЮСТРАЦИЙ

133

3

3. ОБОРУДОВАНИЕ АВТОМОБИЛЯ

ОБОРУ

ДОВАНИЕ АВТОМОБИЛЯ

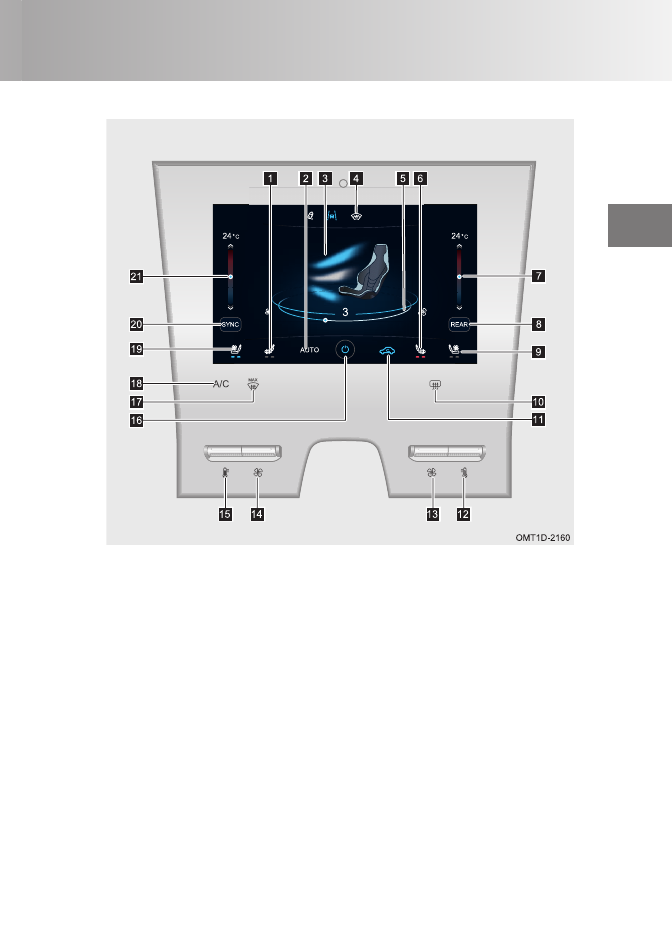

Передняя панель управления (тип В)

134

3. ОБОРУДОВАНИЕ АВТОМОБИЛЯ

 Регулятор температуры

со стороны водителя

 Регулятор скорости

вращения вентилятора

 Кнопка регулировки

температуры со стороны
водителя

 Сенсорная кнопка

режима подачи воздуха
через центральные,
боковые и нижние
вентиляционные решетки

 Сенсорная кнопка

режима обдува ветрового
стекла

/

  Кнопки увеличения/

уменьшения скорости
вращения вентилятора

 Сенсорная кнопка

режима подачи воздуха
через центральные и
боковые вентиляционные
решетки

 Сенсорная кнопка

обогрева заднего стекла

 Кнопка регулировки

температуры со стороны
переднего пассажира

 Сенсорная кнопка

режимов распределения
воздуха

 Сенсорная кнопка

режима подачи наружного
воздуха/рециркуляции
воздуха

 Кнопка AUTO

 Сенсорная кнопка

режима подачи
воздуха через нижние
вентиляционные решетки

 Сенсорная кнопка

двухзонного режима

 Кнопка режима подачи

наружного воздуха/
рециркуляции воздуха

 Сенсорная кнопка

режима обдува ветрового
стекла и подачи
воздуха через нижние
вентиляционные решетки

 Кнопка режима обдува

ветрового стекла

 Кнопка двухзонного

режима

 Регулятор температуры

со стороны переднего
пассажира

 Выключатель обогрева

сиденья водителя

 Индикация системы

кондиционирования
воздуха

 Сенсорная кнопка

выключения системы
кондиционирования
воздуха

 Кнопка

выключения системы
кондиционирования
воздуха

 Выключатель обогрева

сиденья переднего
пассажира

 Сенсорная кнопка

включения системы
кондиционирования
воздуха

 Кнопка режима обдува

ветрового стекла

 Кнопка

включения системы
кондиционирования
воздуха в задней части
салона

 Сенсорная кнопка AUTO

 Кнопка обогрева

заднего стекла

 Кнопка режима подачи

воздуха через нижние
вентиляционные решетки

 Сенсорная кнопка

режима обогрева и обдува
ветрового стекла

 Кнопка

включения системы
кондиционирования
воздуха

 Кнопка режима

подачи воздуха через
центральные и боковые
вентиляционные решетки

Примечание: Обогрев сидений и система кондиционирования воздуха в задней части
салона (и органы управления этими системами) не входят в стандартную комплекта-
цию автомобиля. На вашем автомобиле данные компоненты могут выглядеть иначе.

УКАЗАТЕЛЬ ИЛЛЮСТРАЦИЙ

135

3

3. ОБОРУДОВАНИЕ АВТОМОБИЛЯ

ОБОРУ

ДОВАНИЕ АВТОМОБИЛЯ

Передняя панель управления (тип С)

136

3. ОБОРУДОВАНИЕ АВТОМОБИЛЯ

 Выключатель обогрева

сиденья водителя

 Кнопка включения

системы кондициониро-
вания воздуха в задней
части салона

 Кнопка выключения

системы кондиционирова-
ния воздуха

 Кнопка AUTO

 Кнопка вентиляции

сиденья переднего пас-
сажира

 Кнопка режима обдува

ветрового стекла

 Кнопки режимов рас-

пределения воздуха

 Кнопка обогрева задне-

го стекла

 Кнопка включения

системы кондиционирова-
ния воздуха

 Кнопка обогревателя

ветрового стекла

 Кнопка режима подачи

наружного воздуха/рецир-
куляции воздуха

 Кнопка вентиляции

сиденья водителя

 Регулятор скорости

вращения вентилятора

 Кнопка регулировки

температуры со стороны
переднего пассажира

 Кнопка двухзонного

режима

 Выключатель обогрева

сиденья переднего пас-
сажира

/

 Кнопки увеличения/

уменьшения скорости
вращения вентилятора

 Регулятор температуры

со стороны водителя

 Регулятор температуры

со стороны переднего
пассажира

 Кнопка регулировки

температуры со стороны
водителя



Примечание: Наличие тех или иных кнопок на панели зависит от комплектации и пото-
му может варьироваться от автомобиля к автомобилю На вашем автомобиле данные
компоненты могут выглядеть иначе.

Панель управления для сиденья второго ряда (для некоторых вариантов
исполнения автомобиля)

  Кнопка выключения системы кондици-

онирования воздуха

  Индикация системы PM 2.5

  Кнопка увеличения скорости вращения

вентилятора

  Кнопка системы очистки воздуха

  Индикация скорости вращения венти-

лятора

  Кнопка уменьшения скорости враще-

ния вентилятора

Примечание: Панель управления для сиденья второго ряда выполняет те же функции,
что и передняя панель.

УКАЗАТЕЛЬ ИЛЛЮСТРАЦИЙ

137

3

3. ОБОРУДОВАНИЕ АВТОМОБИЛЯ

ОБОРУ

ДОВАНИЕ АВТОМОБИЛЯ

Панель управления для сиденья третьего ряда (для некоторых вариантов
исполнения автомобиля)

  Регулятор скорости вращения венти-

лятора системы кондиционирования
воздуха в задней части салона

  Задняя вентиляционная решетка

Регулировка температуры

Задать нужную температуру воздуха можно с помощью кнопок или сенсорного регу-
лятора температуры на передней панели управления.

Регулировка скорости вращения вентилятора

Задать нужную скорость вращения вентилятора можно с помощью кнопок на перед-
ней панели управления или панели управления второго ряда, а также с помощью сен-
сорного регулятора на передней панели.

Примечание: Регулятор скорости вращения вентилятора на панели управления для
сиденья третьего ряда работает только для этого сиденья.

Кнопка двухзонного режима

Нажмите кнопку двухзонного режима. Если на дисплее горит синий индикатор SYNC,
это указывает на то, что система кондиционирования воздуха работает в однозонном
режиме. Если на дисплее горит белый индикатор SYNC, это указывает на то, что си-
стема кондиционирования воздуха работает в двухзонном режиме, при этом темпе-
ратуру со стороны водителя и со стороны переднего пассажира можно регулировать
раздельно.



  ПРОЧИТАЙТЕ

После выключения головного устройства аудиосистемы заданные пользователем
настройки будут сохранены.

Кнопка режима подачи наружного воздуха/рециркуляции воздуха

Переключить режимы подачи наружного воздуха/рециркуляции воздуха можно кноп-

кой на дисплее. Синий значок

 указывает на то, что в данный момент включен

режим рециркуляции воздуха, а белый значок

 — на то, что в данный момент

включен режим подачи наружного воздуха.



Включайте режим рециркуляции воздуха в следующих случаях.

1.  При движении по пыльным дорогам.

2.  Для быстрого охлаждения воздуха в салоне.

3.  Для предотвращения попадания в салон неприятных запахов.

4.  Для предотвращения попадания в салон отработавших газов.

138

3. ОБОРУДОВАНИЕ АВТОМОБИЛЯ

Кнопка AUTO

Выключить режим AUTO можно кнопкой AUTO на дисплее. Синий значок

 ука-

зывает на то, что в данный момент включен автоматический режим, а белый значок

 — на то, что в данный момент включен режим ручного управления.

В автоматическом режиме система управления качеством воздуха (AQS) сама вклю-
чит режим рециркуляции, если обнаружит, что качество воздуха в салоне упало. Ког-
да качество воздуха вернется в норму, режим рециркуляции воздуха автоматически
выключится. Система AQS не предназначена для обнаружения пахучих газов. При
температуре окружающего воздуха ниже –2 °C система AQS не включается, чтобы не
произошло запотевания ветрового стекла и боковых стекол.

Автоматический режим выключается при нажатии кнопки включения системы конди-
ционирования воздуха, кнопки регулировки режима распределения воздуха, измене-
ния скорости вращения регулятора или изменения температуры. При этом остальные

функции продолжают работать в автоматическом режиме, и значок

 продолжа-

ет гореть белым светом.

При включенном автоматическом режиме нажатие кнопки подачи наружного воздуха/
рециркуляции воздуха приводит к выключению автоматического режима. При этом

остальные функции продолжают работать в автоматическом режиме, и значок



продолжает гореть синим светом.

При включенном автоматическом режиме нажатие кнопки AUTO на дисплее не приво-
дит к выключению автоматического режима.

Кнопки режимов распределения воздуха

Кнопки режимов распределения воздуха на дисплее позволяет выбрать и комбиниро-
вать следующие режимы: обдув ветрового стекла, подача воздуха через центральные
и боковые вентиляционные решетки и подача воздуха через нижние вентиляционные
решетки.

Синий значок

 указывает на то, что включен режим обдува ветрового стекла.

Синий значок

 указывает на то, что включен режим подачи воздуха через цен-

тральные и боковые вентиляционные решетки.

Синий значок

 указывает на то, что включен режим подачи воздуха через нижние

вентиляционные решетки.

Примечание: Подача воздуха через нижние вентиляционные решетки несовместима
с обдувом ветрового стекла.



  ПРОЧИТАЙТЕ

При запотевании ветрового стекла во время движения рекомендуется включить
режим обдува ветрового стекла. Для получения дополнительной информации см.
«Кнопка режима обдува ветрового стекла» ниже в этой главе.

Кнопка выключения системы кондиционирования воздуха

Нажмите кнопку включения системы кондиционирования воздуха на дисплее или

включите панель управления для сиденья второго ряда. Синий цвет значка

 ука-

зывает на то что система кондиционирования воздуха включена, а белый цвет значка

 — на то, что она выключена.

Кнопка выключения системы кондиционирования воздуха в задней части
салона

УКАЗАТЕЛЬ ИЛЛЮСТРАЦИЙ

139

3

3. ОБОРУДОВАНИЕ АВТОМОБИЛЯ

ОБОРУ

ДОВАНИЕ АВТОМОБИЛЯ

Нажмите кнопку включения системы кондиционирования воздуха в задней части са-
лона на дисплее. Синий цвет значка

 указывает на то что систему кондициони-

рования воздуха в задней части салона можно включить, а белый цвет значка



— на то, что ее можно выключить напрямую.

Кнопка включения системы кондиционирования воздуха

Нажмите кнопку включения системы кондиционирования воздуха на передней пане-

ли управления. Оранжевый символ

 указывает на то, что компрессор кондицио-

нера включен и система кондиционирования воздуха работает, а белый символ



— на то, что кондиционер выключен.

Кнопка режима обдува ветрового стекла

Нажмите кнопку режима обдува ветрового стекла на передней панели управления.

Оранжевый символ

 указывает на то, что режим обдува ветрового стекла включен,

а белый символ

 — на то, что этот режим выключен.

В режиме обдува ветрового стекла большая часть воздуха направляется на ветровое
стекло и меньшая — на стекла передних дверей.

Если вентилятор не выключен, то при нажатии кнопки режима обдува ветрового стек-
ла автоматически включаются режим подачи наружного воздуха и компрессор кон-
диционера.



Для наиболее эффективного удаления конденсата или инея с ветрового стекла
воспользуйтесь приведенными ниже рекомендациями.

Шаг 1. Перед началом движения убедитесь, что внутренняя поверхность стекла чи-
стая и сухая. При наличии на ней пыли или капель воды удалите их.

Шаг 2. Скорость вращения вентилятора: максимальная.

Шаг 3. Температура: комфортная.

Шаг 4. Режим распределения воздуха: включите режим обдува ветрового стекла или
режим обдува ветрового стекла/подачи воздуха через и нижние вентиляционные ре-
шетки.



  ПРОЧИТАЙТЕ

•

Если кондиционер не охлаждает воздух, это затруднит удаление конденсата со
стекол. При первой же возможности обратитесь на сервисную станцию офици-
ального дилера Chery для проверки и ремонта автомобиля.

•

Для удаления конденсата со стекол в условиях высокой влажности (во время до-
ждя или снегопада) включайте кондиционер. Если кондиционер выключен, это
затруднит удаление конденсата со стекол.

•

Для удаления конденсата со стекол в условиях высокой влажности (во время до-
ждя или снегопада) включайте режим подачи наружного воздуха. Если включен
режим рециркуляции, это затруднит удаление конденсата со стекол.

•

После удаления со стекол инея или конденсата отрегулируйте режим распреде-
ления воздуха и скорость вращения вентилятора таким образом, чтобы создать
в салоне комфортный микроклимат.

•

Для удаления конденсата со стекол в условиях низких температур включайте ре-
жим подачи наружного воздуха и отопитель. Воздух должен поступать только к
ветровому стеклу и стеклам передних дверей. Если температура наружного воз-
духа выше 0 °C, включите режим обдува ветрового стекла.

140

3. ОБОРУДОВАНИЕ АВТОМОБИЛЯ

  ВНИМАНИЕ

•

Из соображений безопасности пользуйтесь режимом обдува ветрового стекла
правильно.

•

В зимнее время избегайте длительного пользования режимом рециркуляции
воздуха, поскольку в этом режиме ветровое стекло запотевает быстрее.

•

Плохая видимость, вызванная запотеванием стекол, увеличивает риск дорожно-
транспортных происшествий и получения травм. Поэтому для обеспечения без-
опасности дорожного движения во время управления автомобилем вы должны
иметь хорошую видимость.

Кнопка обогрева ветрового стекла (для некоторых вариантов исполнения
автомобиля)

После пуска двигателя нажмите кнопку обогрева ветрового стекла на дисплее. Синий

значок

 указывает на то, что обогрев ветрового стекла включен. По прошествии

приблизительно 20 минут она выключится автоматически. Белый значок

 указыва-

ет на то, что обогрев ветрового стекла выключен.

  ВНИМАНИЕ

•

При очистке ветрового стекла будьте осторожны, чтобы не поцарапать или не
повредить нити обогревателя.

•

При низком уровне заряда аккумуляторной батареи обогрев ветрового стекла
не включается до пуска двигателя. Это сделано для того, чтобы облегчить пуск
двигателя.

•

Не забудьте выключить обогрев ветрового стекла, после того как с него будет
удален иней или конденсат.



  ОПАСНОСТЬ

Не прикасайтесь к ветровому стеклу при работающем обогреве или сразу после его
выключения, чтобы не обжечься.

Кнопка обогрева заднего стекла (для некоторых вариантов исполнения
автомобиля)

При работающем двигателе нажмите кнопку обогрева заднего стекла. Загорится
оранжевый индикатор

, указывая на включение обогрева заднего стекла и наруж-

ных зеркал заднего вида. Чтобы выключить обогрев заднего стекла, нажмите кнопку
еще раз. Встроенный в кнопку индикатор погаснет. Цвет индикатора

 при этом из-

менится на белый.

  ВНИМАНИЕ

•

Наличие функции обогрева наружных зеркал заднего вида зависит от комплек-
тации автомобиля.

•

При очистке заднего стекла/наружных зеркал заднего вида будьте осторожны,
чтобы не поцарапать или не повредить нити обогревателя.

•

При низком уровне заряда аккумуляторной батареи обогрев заднего стекла/на-
ружных зеркал заднего вида не включается до пуска двигателя. Это сделано для
того, чтобы облегчить пуск двигателя.

•

Перед очисткой заднего стекла/наружных зеркал заднего вида убедитесь, что их
обогрев выключен.

УКАЗАТЕЛЬ ИЛЛЮСТРАЦИЙ

141

3

3. ОБОРУДОВАНИЕ АВТОМОБИЛЯ

ОБОРУ

ДОВАНИЕ АВТОМОБИЛЯ



  ОПАСНОСТЬ

Не прикасайтесь к заднему стеклу/наружным зеркалам заднего вида при работаю-
щем обогревателе или сразу после его выключения, чтобы не обжечься.

Вентиляционные решетки

Центральные вентиляционные решетки

Для изменения направления воздушного потока перемещайте рычажок на вентиля-
ционной решетке вверх, вниз, влево или вправо.

Боковые вентиляционные решетки

Для изменения направления воздушного потока перемещайте рычажок на решетке
отверстия вверх, вниз, влево или вправо.

Вентиляционные решетки в подлокотнике

Для изменения направления воздушного потока перемещайте рычажок на вентиля-
ционной решетке вверх, вниз, влево или вправо.

Функция охлаждения отсека в центральной консоли
(для некоторых вариантов исполнения автомобиля)

Положите охлаждаемый предмет (на-
пример, банку с напитком) в отсек в цен-
тральной консоли и включите систему
кондиционирования воздуха. Поверните
рукоятку внутри отсека против часовой
стрелки, чтобы включить охлаждение в
отсеке.



  ПРОЧИТАЙТЕ

Дизайн салона зависит от комплектации и может варьироваться от автомобиля к
автомобилю. На вашем автомобиле данные компоненты могут выглядеть иначе.



  ОПАСНОСТЬ

Если охлаждаемый предмет, помещенный в отсек в центральной консоли, слишком
большой, крышка может не закрыться. Незакрытая крышка может мешать движе-
нию руки водителя и стать причиной травмы.

Функция автоматического удаления конденсата
(для некоторых вариантов исполнения автомобиля)

Настроить работу функции автоматического удаления конденсата можно с помощью
дисплея аудиосистемы. Если существует вероятность запотевания стекол, функция
автоматического удаления конденсата сама удалит конденсат с ветрового стекла для
повышения безопасности управления автомобилем.

142

3. ОБОРУДОВАНИЕ АВТОМОБИЛЯ



  ПРОЧИТАЙТЕ

После того как в меню настройки вы активируете функцию автоматического удале-
ния конденсата, данная функция в некоторых ситуациях будет включаться сама. Это
нормальное явление.

Функции дистанционного и отсроченного включения вентилятора
(для некоторых вариантов исполнения автомобиля)

В летнее время при длительной стоянке автомобиля под прямыми солнечными лу-
чами температура в его салоне может стать очень высокой. Температуру в салоне
автомобиля можно заблаговременно снизить с помощью функции дистанционного
включения вентилятора. Эта функция также позволяет избавиться от запаха, испу-
скаемого элементами внутренней отделки при высоких температурах.

Если температура наружного воздуха превышает 20 °C и система определила, что
напряжение аккумуляторной батареи соответствует определенным требованиям,
выключите режим охраны противоугонной системы, и включится вентилятор (на 30
секунд). После того как вентилятор отработает цикл в 30 секунд, откройте дверь или
включите режим охраны противоугонной системы, и вентилятор выключится.



  ПРОЧИТАЙТЕ

До пуска двигателя вентилятор может отработать до двух циклов.

Функция отсроченного включения вентилятора

Настройка функции отсроченного включения вентилятора осуществляется на экране ау-
диосистемы. Данная функция позволяет поддерживать воздуховоды системы в относи-
тельной сухости и предотвращает накопление в них бактерий и загрязняющих веществ.

Необходимым условием для работы этой функции является использование системы
кондиционирования воздуха во время предыдущей поездки и соответствие напряже-
ния аккумуляторной батареи определенным требованиям. Если после включения ре-
жима охраны противоугонной системы прошло более 5 минут, вентилятор включится
на 1 минуту.



  ПРОЧИТАЙТЕ

Настройка функций дистанционного и отсроченного включения вентилятора осу-
ществляется с помощью головного устройства аудиосистемы.

Пользование системой кондиционирования воздуха

Пользование системой кондиционирования воздуха с ручным управлением

Перечисленные ниже операции выполняются при работающем двигателе.

Включить систему кондиционирования воздуха можно соответствующей кнопкой на
панели управления системой кондиционирования воздуха или сенсорной кнопкой на
дисплее. Задать нужную температуру воздуха можно с помощью регулятора темпе-
ратуры на передней панели управления (крайнее левое положение регулятора со-
ответствует максимальному охлаждению) или с помощью регулятора на сенсорном
дисплее. Задать нужную скорость вращения вентилятора можно с помощью кнопок
на передней панели управления или с помощью сенсорного регулятора на дисплее.
Рекомендуется выбрать режим подачи воздуха через центральные и боковые венти-
ляционные решетки. Если температура окружающего воздуха превышает 30 °C, вы-
берите режим рециркуляции воздуха.

УКАЗАТЕЛЬ ИЛЛЮСТРАЦИЙ

143

3

3. ОБОРУДОВАНИЕ АВТОМОБИЛЯ

ОБОРУ

ДОВАНИЕ АВТОМОБИЛЯ

Пользование автоматической системой кондиционирования воздуха

Перечисленные ниже операции выполняются при работающем двигателе.

Нажмите кнопку AUTO. После того как вы зададите температуру, система кондициони-
рования воздуха будет автоматически регулировать режимы распределения воздуха,
скорость вращения вентилятора, переключать режимы подачи наружного воздуха и
рециркуляции воздуха, а также включать и выключать компрессор кондиционера.

Для создания в салоне автомобиля комфортного микроклимата и для обеспечения
максимальной эффективности работы системы кондиционирования воздуха реко-
мендуется после нажатия кнопки AUTO на дисплее задать температуру воздуха, рав-
ную 22 °C.

Автоматический режим выключается при нажатии кнопки включения системы конди-
ционирования воздуха, кнопки регулировки режима распределения воздуха, измене-
ния скорости вращения регулятора или изменения температуры. При этом остальные

функции продолжают работать в автоматическом режиме, и значок

 продолжа-

ет гореть белым светом.

Пользование системой кондиционирования воздуха в задней части салона (для не-
которых вариантов исполнения автомобиля)

Перечисленные ниже операции выполняются при работающем двигателе.

Система кондиционирования воздуха в задней части салона включается кнопкой
включения системы кондиционирования воздуха в задней части салона, кнопкой
включения системы кондиционирования воздуха или поворотом регулятора скорости
вращения вентилятора системы кондиционирования воздуха в задней части салона.

Примечание: Система кондиционирования воздуха в задней части салона не работа-
ет в режиме отопителя.



Для наиболее эффективного охлаждения воздуха следите за состоянием фильтра
кондиционера и своевременно меняйте его. Выполните следующие действия.

Шаг 1. Скорость вращения вентилятора: максимальная.

Шаг 2. Температура: максимальное охлаждение.

Шаг 3. Режим подачи наружного воздуха или режим рециркуляции воздуха: режим
рециркуляции воздуха.

Шаг 4. Режим распределения воздуха: через центральные и боковые вентиляцион-
ные решетки.

Шаг 5. Система кондиционирования воздуха: включена (компрессор работает, инди-
катор системы кондиционирования воздуха горит).

144

3. ОБОРУДОВАНИЕ АВТОМОБИЛЯ



  ПРОЧИТАЙТЕ

•

Снижение эффективности работы системы может быть вызвано загрязнением и
засорением конденсатора кондиционера. Поэтому держите конденсатор конди-
ционера в чистоте.

•

При быстром охлаждении горячего и влажного воздуха из вентиляционных ре-
шеток может выходить туман. Это нормальное физическое явление.

•

Если температура наружного воздуха достаточно низкая (например, зимой), то
при нажатии кнопки включения системы кондиционирования воздуха компрес-
сор кондиционера может остаться выключенным, хотя соответствующий инди-
катор будет гореть.

•

Не является признаком неисправности вода, скапливающаяся под автомобилем
при работе системы кондиционирования воздуха или после нее, если это кон-
денсат, вытекающий из дренажной трубки этой системы.

•

Хладагент в системе кондиционирования воздуха расходуется со временем.
Поэтому, если вы ощущаете снижение эффективности работы системы, обрати-
тесь на сервисную станцию авторизованного дилера Chery для проверки систе-
мы и ее заправки хладагентом.

•

Рекомендуется включать систему кондиционирования воздуха не менее чем на
5 минут каждый месяц, открыв при этом окна. Это поможет предотвратить по-
вреждение системы кондиционирования воздуха из-за нехватки масла в ком-
прессоре, а также предотвратить появление неприятного запаха из испарителя,
вызванного влагой и бактериями.

•

Если при работающем кондиционере автомобиль долгое время непрерывно
движется по затяжным подъемам или движется с большой нагрузкой и низкой
скоростью, возможен перегрев двигателя. Наблюдайте за сигнализатором пе-
регрева охлаждающей жидкости двигателя. При перегреве двигателя рекомен-
дуется выключить систему кондиционирования воздуха.

•

После того как температура воздуха в салоне понизится до определенного уров-
ня, компрессор автоматически выключится для снижения нагрузки на двигатель
и уменьшения расхода топлива. Таким образом, это нормальное явление, ког-
да компрессор включается и выключается автоматически при работе системы
кондиционирования воздуха при сравнительно низких температурах наружного
воздуха весной и осенью.

•

При резком ускорении, обгонах или на затяжных подъемах нагрузка на двига-
тель возрастает. В это время компрессор кондиционера может выключиться
автоматически. Если этого не произошло, но вы чувствуете, что мощности дви-
гателя недостаточно, вы должны самостоятельно выключить систему кондицио-
нирования воздуха.

УКАЗАТЕЛЬ ИЛЛЮСТРАЦИЙ

145

3

3. ОБОРУДОВАНИЕ АВТОМОБИЛЯ

ОБОРУ

ДОВАНИЕ АВТОМОБИЛЯ



  ОПАСНОСТЬ

•

Для продления срока службы системы кондиционирования воздуха не допускайте
длительную работу кондиционера при низкой скорости вращения вентилятора.

•

Запрещается самостоятельно ремонтировать систему кондиционирования воз-
духа, поскольку хладагент в системе находится под высоким давлением и пред-
ставляет опасность для человека. Обратитесь на сервисную станцию официаль-
ного дилера Chery для проверки и ремонта системы.

•

Заправку системы кондиционирования воздуха следует выполнять на сервисной
станции официального дилера с использованием оригинального хладагента и
компрессорного масла. Поломка системы кондиционирования воздуха, вызван-
ная невыполнением этого требования, не покрывается гарантией.

•

При жаркой погоде прямые солнечные лучи могут быстро нагреть воздух в сало-
не. Это представляет опасность травмирования или гибели тех, кто находится
в салоне — в первую очередь, детей и животных.

Пользование отопителем

Перечисленные ниже операции выполняются при работающем двигателе.

Задать нужную температуру воздуха можно с помощью кнопок или сенсорного регу-
лятора температуры на передней панели управления. Задать нужную скорость враще-
ния вентилятора можно с помощью кнопок на передней панели управления или панели
управления второго ряда, а также с помощью сенсорного регулятора на передней па-
нели. Направьте воздух в нижние вентиляционные отверстия и нажмите кнопку выклю-
чения системы кондиционирования воздуха (компрессор кондиционера выключен).

Примечание: Система кондиционирования воздуха в задней части салона не работа-
ет в режиме отопителя.

3-7. Беспроводное зарядное устройство

Беспроводное зарядное устройство (для некоторых вариантов
исполнения автомобиля

Беспроводное зарядное устройство позволяет заряжать различные устройства без
использования проводов за счет процесса электромагнитной индукции. Это удобно,
безопасно и дает вам возможность получить больше удовольствия от управления ав-
томобилем.

Способ использования

OFF

MODE

AVM

P

O

WER OU

T

L

E

T

12V

 12

0W

OMT1D-2130

Установите выключатель пуска двигателя
в положение ON. Беспроводное зарядное
устройство начнет работать после того,
как вы положите мобильный телефон на
зарядную поверхность. На дисплее ауди-
осистемы появится символ

. После

полной зарядки мобильного телефона на
дисплее аудиосистемы появится символ

.

146

3. ОБОРУДОВАНИЕ АВТОМОБИЛЯ



В перечисленных ниже случаях беспроводное зарядное устройство может не
работать надлежащим образом.

1.  Расстояние между задней стенкой мобильного телефона и зарядной поверхно-

стью превышает 8 мм.

2.  На задней стенке мобильного телефона присутствует посторонний металлический

предмет большой толщины (монета, металлический чехол и т. д.).

3.  Под действием солнечных лучшей температура поверхности зарядного устрой-

ства превысила 65 °C. В таком случае у беспроводного зарядного устройства вклю-
чается защита, и зарядка мобильного устройства становится невозможна.



  ПРОЧИТАЙТЕ

•

Дизайн салона зависит от комплектации и может варьироваться от автомобиля к
автомобилю. На вашем автомобиле данные компоненты могут выглядеть иначе.

•

Настроить функцию беспроводной зарядки можно на экране аудиосистемы (для
получения дополнительной информации см. «Аудиосистема»).

•

Беспроводное зарядное устройство заряжает только те мобильные телефоны,
которые поддерживают функцию беспроводной зарядки.

•

Кладите мобильный телефон в центр зарядной поверхности. Если при ускоре-
нии, замедлении или резком повороте автомобиля мобильный телефон сместит-
ся в сторону, это повлияет на эффективность его зарядки.

  ВНИМАНИЕ

•

Беспроводная зарядка может временно прерываться на период, когда система
доступа в автомобиль без ключа находится в режиме распознавания пульта дис-
танционного управления.

Функция напоминания о телефоне, оставленном на зарядном устройстве

Если при выключателе пуска двигателя, находящемся в положение OFF, оставить
мобильный телефон на зарядной поверхности, то через 20 секунд после открывания
двери водителя включится звуковой сигнал. Уберите мобильный телефон с зарядной
поверхности, и звуковой сигнал выключится. Если вы уберете мобильный телефон с
зарядной поверхности до того, как пройдет 20 секунд, то звуковой сигнал не включит-
ся. Примечание: Настроить функцию напоминания о телефоне, оставленном на за-
рядном устройстве, можно с помощью головного устройства аудиосистемы.

3-8. Размещение мелких предметов и багажа

Размещение мелких предметов и багажа

Отделение для очков

Отделение для очков находится рядом с
передним плафоном освещения салона.
В нем можно хранить только очки или дру-
гие мелкие предметы.

УКАЗАТЕЛЬ ИЛЛЮСТРАЦИЙ

147

3

3. ОБОРУДОВАНИЕ АВТОМОБИЛЯ

ОБОРУ

ДОВАНИЕ АВТОМОБИЛЯ



  ПРОЧИТАЙТЕ

Дизайн салона зависит от комплектации и может варьироваться от автомобиля к
автомобилю. На вашем автомобиле данные компоненты могут выглядеть иначе.

Door storage boxes

Карманы в передних и задних дверях
можно использовать для хранения дорож-
ных карт, стаканов и других предметов.



  ПРОЧИТАЙТЕ

Дизайн салона зависит от комплектации и может варьироваться от автомобиля к
автомобилю. На вашем автомобиле данные компоненты могут выглядеть иначе.

Перчаточный ящик

Перчаточный ящик служит для хранения
дорожных карт, руководства по эксплуа-
тации автомобиля и других предметов.



  ПРОЧИТАЙТЕ

Дизайн салона зависит от комплектации и может варьироваться от автомобиля к
автомобилю. На вашем автомобиле данные компоненты могут выглядеть иначе.



  ОПАСНОСТЬ

Во время движения автомобиля перчаточный ящик должен быть закрыт. В против-
ном случае, при резком торможении или внезапном маневре пассажир может по-
лучить травму при ударе об открытую крышку перчаточного ящика или о предметы,
хранящиеся в нем.

148

3. ОБОРУДОВАНИЕ АВТОМОБИЛЯ

Отсек в центральной консоли

Отсек служит для хранения дорожных
карт, руководства по эксплуатации авто-
мобиля и других предметов.



  ПРОЧИТАЙТЕ

Дизайн салона зависит от комплектации и может варьироваться от автомобиля к
автомобилю. На вашем автомобиле данные компоненты могут выглядеть иначе.



  ОПАСНОСТЬ

•

Не разрешайте детям сидеть на крышке отсека в центральной консоли.

•

Во время движения автомобиля крышка отсека в центральной консоли должна
быть закрыта. Незакрытая крышка может мешать движению руки водителя и
стать причиной травмы.

Карман в спинке сиденья

Спинки обоих передних сидений имеют
карманы, в которых можно хранить доку-
менты, руководство по эксплуатации ав-
томобиля и другие предметы.

Багажное отделение

При незанятом заднем сиденье для уве-
личения полезного объема багажного от-
деления заднее сиденье можно сложить
(процедура складывания приведена в
разделе «Сиденья»).

УКАЗАТЕЛЬ ИЛЛЮСТРАЦИЙ

149

3

3. ОБОРУДОВАНИЕ АВТОМОБИЛЯ

ОБОРУ

ДОВАНИЕ АВТОМОБИЛЯ



При погрузке багажа в автомобиль соблюдайте описываемые ниже меры
предосторожности:

1.  Груз следует распределять по багажному отделению равномерно.

2.  Для снижения расхода топлива не возите в автомобиле ненужные предметы.

3.  Убедитесь в том, что загруженный багаж не мешает закрытию двери багажного от-

деления.



  ОПАСНОСТЬ

•

Запрещается движение с открытой или не полностью закрытой дверью багаж-
ного отделения. Невыполнение этого требования может привести к выпадению
предметов из багажного отделения и травмированию людей.

•

Запрещается перевозка пассажиров в багажном отделении. Пассажиры долж-
ны располагаться на своих сиденьях, пристегнувшись ремнями безопасности.
В противном случае, пассажиры могут получить тяжелую травму при внезапном
торможении или дорожно-транспортном происшествии.

•

Размещая груз в багажном отделении, следите, чтобы он не располагался выше
спинки заднего сиденья. Располагайте груз как можно ниже, чтобы исключить
его перемещение вперед при торможении, поскольку это может привести к
травмированию пассажиров.

Шторка багажного отделения (для некоторых вариантов исполнения
автомобиля)

Чтобы закрыть шторку багажного отделе-
ния, заведите ее крепления в пазы А и В.
Убедитесь, что шторка надежно зафикси-
рована в пазах.



  ПРОЧИТАЙТЕ

Во избежание повреждения шторки багажного отделения запрещается класть на
нее посторонние предметы.

Чтобы снять шторку багажного отделения,
сожмите два фиксирующих штыря по на-
правлению друг к другу. Снятую шторку
можно убрать в отсек в полу багажного
отделения.



150

3. ОБОРУДОВАНИЕ АВТОМОБИЛЯ

Рейлинги на крыше

Рейлинги на крыше предназначены для
перевозки грузов. Максимально допу-
стимая нагрузка на крышу автомобиля,
которая складывается из массы верхнего
багажника и массы размещенного на нем
груза, составляет 50 кг. Превышение мак-
симально допустимой нагрузки на крышу
автомобиля может привести к поврежде-
ниям багажника, крышки люка, кузова и
других компонентов, которые не покры-
ваются гарантией.

  ВНИМАНИЕ

•

При размещении длинного или широкого груза не допускайте, чтобы он высту-
пал за габариты автомобиля.

•

Перед началом движения убедитесь в том, что груз надежно закреплен на верх-
нем багажнике. При необходимости проложите между грузом и крышей защит-
ный материал. Будьте осторожны, чтобы не поцарапать крышу.



  ОПАСНОСТЬ

•

Располагайте груз равномерно. Неправильное расположение груза может от-
рицательно повлиять на управляемость автомобиля или эффективность тормо-
жения, что, в свою очередь, может стать причиной травм, в том числе, и смер-
тельных.

•

Размещение груза на багажнике на крыше приводит к увеличению высоты цен-
тра тяжести автомобиля. В этом случае следует исключить движение с высокой
скоростью, резкие разгоны или резкие маневры, которые могут привести к по-
тере управляемости или опрокидыванию автомобиля.

3-9. Электрическая розетка

Электрическая розетка

Передняя электрическая розетка (тип А)

Передняя электрическая розетка распо-
ложена в отсеке в центральном подлокот-
нике.

Пользоваться электрической розеткой
можно только при выключателе пуска
двигателя, находящемся в положении
ACC или ON.

УКАЗАТЕЛЬ ИЛЛЮСТРАЦИЙ

151

3

3. ОБОРУДОВАНИЕ АВТОМОБИЛЯ

ОБОРУ

ДОВАНИЕ АВТОМОБИЛЯ

Передняя электрическая розетка (тип В)

OFF

MODE

AVM

P

O

WER OU

T

L

E

T

12V

 120

W

OMT1D-2200

Передняя электрическая розетка распо-
ложена на передней консоли.

Пользоваться электрической розеткой
можно только при выключателе пуска
двигателя, находящемся в положении
ACC или ON.

Задняя электрическая розетка

Задняя электрическая розетка располо-
жена на левой панели облицовки багаж-
ного отделения.

Пользоваться электрической розеткой
можно только при выключателе пуска
двигателя, находящемся в положении
ACC или ON.

  ВНИМАНИЕ

•

Во избежание перегрузки и перегорания предохранителя мощность подключае-
мого потребителя не должна превышать 120 Вт при напряжении 12 В.

•

Во избежание разрядки аккумуляторной батареи не пользуйтесь электрической
розеткой долго при неработающем двигателе.

•

Запрещается вставлять в электрическую розетку что-либо, кроме специально
предназначенного для нее штепселя. Следите за тем, чтобы в электрическую
розетку не попала жидкость. Несоблюдение этого требования может вывести из
строя электрооборудование или взывать короткое замыкание.

Разъем USB

Верхний разъем USB (для некоторых вариантов исполнения автомобиля)

Верхний разъем USB находится в цен-
тральном зеркале заднего вида и служит
для подключения авторегистратора.

152

3. ОБОРУДОВАНИЕ АВТОМОБИЛЯ

  ВНИМАНИЕ

Верхний разъем USB служит для подключения авторегистратора и не должен ис-
пользоваться для зарядки других электрических приборов.

Передний разъем USB (тип A)

Передний разъем USB расположен в от-
секе в центральном подлокотнике.

Разъем USB

: к данному разъ-

ему можно подключать запоминающее
устройство, а также заряжать электриче-
ское оборудование, потребляющее ма-
лые токи, например, мобильный телефон.

Разъем USB

: к данному разъему мож-

но подключать запоминающее устрой-
ство или мобильный телефон, а также
заряжать электрическое оборудование,
потребляющее малые токи, например,
мобильный телефон.

Передний разъем USB (тип В)

Передний разъем USB расположен в от-
секе в центральной консоли.

Разъем USB

: к данному разъ-

ему можно подключать запоминающее
устройство, а также заряжать электриче-
ское оборудование, потребляющее ма-
лые токи, например, мобильный телефон.

Разъем USB

: к данному разъему мож-

но подключать запоминающее устрой-
ство или мобильный телефон, а также
заряжать электрическое оборудование,
потребляющее малые токи, например,
мобильный телефон.

Задний разъем USB

Разъем USB расположен под вентиляци-
онными решетками в задней части цен-
трального подлокотника.

С помощью заднего разъема USB можно
заряжать электрическое оборудование,
потребляющее малые токи, например,
мобильный телефон.

УКАЗАТЕЛЬ ИЛЛЮСТРАЦИЙ

153

3

3. ОБОРУДОВАНИЕ АВТОМОБИЛЯ

ОБОРУ

ДОВАНИЕ АВТОМОБИЛЯ

3-10. Солнцезащитные козырьки с косметическим зеркалом

Солнцезащитные козырьки с косметическим зеркалом

Чтобы открыть косметическое зеркало,
сдвиньте его крышку в сторону. Если кос-
метическое зеркало оснащено подсвет-
кой, она включится автоматически при
сдвиге крышки в сторону.

  Опустите солнцезащитный козырек.

 Отсоедините козырек от крючка и по-

верните его в сторону для защиты от
солнечного света.

3-11. Капот

Открывание и закрывание капота

Шаг 1. Потяните за рукоятку отпирания
капота. Передняя часть капота при этом
слегка приподнимется.

Шаг 2. Откройте капот. В открытом состо-
янии капот будет удерживаться газона-
полненными стойками.

Шаг 3. Опустите капот и нажмите на него,
чтобы замок капота защелкнулся.

Шаг 4. После закрывания капота попытай-
тесь слегка приподнять его и убедитесь,
что капот закрылся полностью.

  ВНИМАНИЕ

•

Перед закрыванием капота убедитесь, что не оставили в моторном отсеке ин-
струменты, ветошь и другие предметы.

•

При закрывании капота избегайте слишком сильного давления на него рукой,
чтобы не деформировать его.

•

Перед началом движения убедитесь, что капот закрыт. Несоблюдение этого тре-
бования может стать причиной травм и повреждения автомобиля.

154

3. ОБОРУДОВАНИЕ АВТОМОБИЛЯ

3-12. Дверь багажного отделения

Дверь багажного отделения без электропривода

Открывание и закрывание двери багажного отделения

OMT1D-2240

Способ 1. При дверях, отпертых с помо-
щью центрального замка, подойдите к
задней части автомобиля и нажмите на-
ружную кнопку на двери багажного отде-
ления, чтобы открыть ее. Способ 2. При
дверях, запертых с помощью централь-
ного замка, подойдите к задней части
автомобиля, имея при себе пульт дис-
танционного управления, и нажмите
наружную кнопку на двери багажного от-
деления, чтобы открыть ее.



  ПРОЧИТАЙТЕ

При выключателе пуска двигателя, находящемся в положении ACC/ON, и дверях,
запертых с помощью центрального замка, сначала отоприте двери с помощью цен-
трального замка, затем нажмите наружную кнопку на двери багажного отделения,
чтобы открыть ее.

OMT1D-2241

Чтобы закрыть дверь, потяните ее вниз
за ручку. Не отпускайте ручку, пока дверь
не приблизится к закрытому положению.
Перед тем как покинуть автомобиль, убе-
дитесь, что дверь багажного отделения
полностью закрыта.



  ОПАСНОСТЬ

Перед тем как начать движение, убедитесь, что дверь багажного отделения полно-
стью закрыта. Незакрытая дверь багажного отделения может получить поврежде-
ния или стать причиной несчастного случая.

УКАЗАТЕЛЬ ИЛЛЮСТРАЦИЙ

155

3

3. ОБОРУДОВАНИЕ АВТОМОБИЛЯ

ОБОРУ

ДОВАНИЕ АВТОМОБИЛЯ

Дверь багажного отделения с электроприводом (для некоторых вариан-
тов исполнения автомобиля)

Для вашего удобства предусмотрено несколько способов открывания и закрыва-
ния двери багажного отделения с электроприводом. Это можно сделать с помощью
кнопки на двери водителя, наружной кнопки на двери багажного отделения, кнопки
отпирания двери багажного отделения, пульта дистанционного управления, в автома-
тическом режиме, движения ноги (для некоторых вариантов исполнения автомобиля)
и голосовой команды. Кроме того, предусмотрена возможность регулировки высоты
открывания двери багажного отделения

Кнопка на двери водителя

OMT1D-2242

При дверях, отпертых с помощью цен-
трального замка, нажмите и держите
кнопку

. Мигнут фонари аварийной све-

товой сигнализации, и дверь багажного от-
деления с электроприводом откроется или
закроется.

Если во время движения двери багажно-
го отделения с электроприводом нажать
кнопку

, дверь остановится.

Наружная кнопка на двери багажного отделения

OMT1D-2240

Способ 1. Для выполнения данной опе-
рации двери должны быть отперты с по-
мощью центрального замка. Подойдите
к задней части автомобиля и нажмите
наружную кнопку на двери багажного от-
деления. Мигнут фонари аварийной све-
товой сигнализации, и дверь багажного
отделения с электроприводом откроется
или закроется.

Способ 2. Для выполнения данной опе-
рации двери должны быть заперты с по-
мощью центрального замка. Подойдите
к задней части автомобиля с пультом
дистанционного управления и нажмите
наружную кнопку на двери багажного от-
деления. Мигнут фонари аварийной све-
товой сигнализации, и дверь багажного
отделения с электроприводом откроется
или закроется.



  ПРОЧИТАЙТЕ

При выключателе пуска двигателя, находящемся в положении ACC/ON, и дверях,
запертых с помощью центрального замка, сначала отоприте двери с помощью цен-
трального замка, затем нажмите наружную кнопку на двери багажного отделения,
чтобы открыть ее.

156

3. ОБОРУДОВАНИЕ АВТОМОБИЛЯ

Кнопка отпирания двери багажного отделения

Если дверь багажного отделения с элек-
троприводом открыта, нажмите кнопку

, и дверь начнет закрываться.

Если во время движения двери багажно-
го отделения с электроприводом нажать
кнопку

, дверь остановится.

После открывания двери багажного отделения нажатием кнопки электропривода вы
можете задать высоту ее открывания долгим нажатием кнопки

.

Пульт дистанционного управления

Для выполнения данной операции выключатель пуска двигателя должен находиться в
положение OFF. Длительное нажатие кнопки открывания двери багажного отделения
на пульте дистанционного управления приведет к тому, что дверь багажного отделе-
ния с электроприводом откроется или закроется.

Функция открывания двери багажного отделения движением ноги
(для некоторых вариантов исполнения автомобиля)

Шаг 1. Для выполнения данной операции
двери должны быть заперты, а выключа-
тель пуска двигателя должен находиться в
положении OFF.

Шаг 2. Имея при себе зарегистриро-
ванный ключ, войдите в зону действия
данной функции. Сделайте быстрое дви-
жение ногой под бампером. При этом
ваша нога должна оказаться к бамперу
как можно ближе.

Подтверждение успешного срабатывания функции — сделайте движение ногой по
направлению к нижнему краю заднего бампера. Фонари аварийной световой сигна-
лизации быстро мигнут два раза, и дверь багажного отделения с электроприводом
автоматически откроется.

Функция автоматического открывания (для некоторых вариантов исполнения
автомобиля)

Шаг 1. Для выполнения данной операции
выключатель пуска двигателя должен на-
ходиться в положение OFF либо двига-
тель должен быть запущен дистанционно,
а также все двери должны быть закрыты.

УКАЗАТЕЛЬ ИЛЛЮСТРАЦИЙ

157

3

3. ОБОРУДОВАНИЕ АВТОМОБИЛЯ

ОБОРУ

ДОВАНИЕ АВТОМОБИЛЯ

Шаг 2. Имея при себе зарегистрированный ключ, войдите в зону действия данной
функции (на расстояние не более 0,8 м от автомобиля). После того как система рас-
познает ключ, фонари аварийной световой сигнализации мигнут один раз. Сделайте
шаг назад, дверь багажного отделения с электроприводом автоматически откроется.



  ПРОЧИТАЙТЕ

•

Для получения дополнительной информации о функции распознавания голосо-
вых команд см. «Аудиосистема».

•

Настройка автоматического открывания двери багажного отделения осущест-
вляется на экране аудиосистемы (для получения дополнительной информации
см. «Аудиосистема»).

•

Высоту открывания двери багажного отделения также можно задать на экране ау-
диосистемы (для получения дополнительной информации см. «Аудиосистема»).

•

Вы не сможете задать слишком маленькую или слишком большую высоту откры-
вания двери багажного отделения.

•

Функция автоматического открывания двери багажного отделения отключается,
если автомобиль стоял запертым более 3 дней. Работа данной функции возобно-
вится после пуска двигателя.

•

Не кладите пульт дистанционного управления рядом с такими электронными
устройствами, как компьютер, беспроводная мышь или мобильный телефон, по-
скольку в таком случае функция автоматического открывания и закрывания две-
ри багажного отделения может не работать

•

Если во время открывания или закрывания двери багажного отделения с элек-
троприводом нажать любую кнопку — кнопку отпирания двери багажного отделе-
ния, кнопку электропривода двери багажного отделения или кнопку открывания
двери багажного отделения на пульте дистанционного управления, дверь багаж-
ного отделения остановится.

•

Функция открывания двери багажного отделения движением ноги срабатывает
только при движении ноги под задним бампером в районе регистрационного знака.

•

Функция не сработает, если делать ногой движения вправо-влево или если под-
нять ногу к бамперу, но потом сразу не опустить ее.

•

После выполнения ремонтных работ в районе заднего бампера датчик может от-
ключиться, и функция открывания двери багажного отделения движением ноги
перестанет работать.

•

Если в течение определенного времени после движения ногой функция не пода-
ла звуковой и световой сигнал, это означает, что движение не было распознано и
его необходимо повторить. Если дверь багажного отделения не открылась после
нескольких попыток, следует сделать паузу не менее 10 секунд, прежде чем про-
бовать сделать это снова.

•

Чувствительность датчика может снизиться в сильный дождь (или при мойке
автомобиля установкой высокого давления), сильный снегопад, из-за толстого
слоя грязи на заднем бампере или из-за установки на автомобиль дополнитель-
ного оборудования. Это является нормальным явлением.

158

3. ОБОРУДОВАНИЕ АВТОМОБИЛЯ

  ВНИМАНИЕ

•

Если электропривод двери багажного отделения не работает надлежащим обра-
зом, при первой же возможности обратитесь на сервисную станцию официаль-
ного дилера Chery для проверки и ремонта автомобиля.

•

Во время работы электропривода двери багажного отделения не тяните стойку
двери в сторону, поскольку тем самым вы можете повредить детали привода.

•

Перед началом движения убедитесь, что дверь багажного отделения закрыта.
Несоблюдение этого требования может стать причиной травм и повреждения
автомобиля.

•

Перед открыванием двери багажного отделения убедитесь, что на траектории ее
движения нет стен и других посторонних предметов. В противном случае, вы мо-
жете повредить дверь.

•

Перед тем как закрыть дверь багажного отделения, убедитесь, что она никого не
защемит. Если что-то помешало закрыванию двери багажного отделения, повто-
рите попытку закрыть ее.

•

Когда дверь багажного отделения поднята на максимальную высоту, не пытай-
тесь вручную поднять ее еще выше, поскольку тем самым вы можете повредить
детали привода.

•

При закрывании двери багажного отделения вручную не прикладывайте к двери
чрезмерных усилий. В противном случае, вы можете повредить электродвига-
тель и механизм привода двери.

•

Если автомобиль припаркован на уклоне, электропривод двери багажного от-
деления может не сработать. Это нормальное явление. Откройте или закройте
дверь багажного отделения вручную.

•

После отсоединения и последующего подсоединения аккумуляторной батареи
необходимо выполнить следующие операции. Установите дверь багажного отде-
ления в полностью закрытое положение. Закрывать дверь при этом следует рав-
номерно, с постоянной скоростью. Нажмите кнопку отпирания двери багажного
отделения и откройте и закройте дверь с помощью электропривода, как обычно.



  ОПАСНОСТЬ

Перед тем как начать движение, убедитесь, что дверь багажного отделения полно-
стью закрыта. Незакрытая дверь багажного отделения может получить поврежде-
ния или стать причиной несчастного случая.

Функция защиты от защемления дверью багажного отделения

Функция защиты о защемления при открывании двери — если при открывании дверь
багажного отделения упрется в препятствие (например, в стену), функция защиты от
защемления остановит дверь во избежание ее повреждения.

Функция защиты от защемления при закрывании двери — если при закрывании дверь
багажного отделения упрется в препятствие (например, в ребенка или в багаж), функ-
ция защиты от защемления остановит дверь во избежание нанесения травмы ребен-
ку и повреждения автомобиля.



  ОПАСНОСТЬ

Хотя автомобиль имеет функцию защиты от защемления дверью багажного отделе-
ния, не следует злоупотреблять данной функцией. Это может стать причиной травм.

УКАЗАТЕЛЬ ИЛЛЮСТРАЦИЙ

159

3

3. ОБОРУДОВАНИЕ АВТОМОБИЛЯ

ОБОРУ

ДОВАНИЕ АВТОМОБИЛЯ

Аварийное открывание двери багажного отделения

В случае разряда аккумуляторной бата-
реи и других неожиданных ситуаций вы не
сможете открыть дверь багажного отделе-
ния с помощью электропривода. В таком
случае вы необходимо воспользоваться
функцией аварийного открывания двери
багажного отделения (делать это можно
только на неподвижном автомобиле).

Шаг 1. Сложите спинку заднего сиденья.

Шаг 2. Перейдите в багажное отделение и
откройте крышку механизма аварийного
отпирания.

Шаг 3. Рукой переведите рычажок ава-
рийного отпирания вправо, отпустите его
и толкните двери багажного отделения,
чтобы открыть ее.

3-13. Лючок заливной горловины топливного бака

Лючок заливной горловины топливного бака

Лючок заливной горловины топливного бака с механическим механизмом
открывания

Шаг 1. Потяните вверх рычаг отпирания,
и лючок заливной горловины топливного
бака откроется.

160

3. ОБОРУДОВАНИЕ АВТОМОБИЛЯ

Шаг 2. Отверните крышку заливной гор-
ловины топливного бака против часовой
стрелки и снимите ее.

Шаг 3. После заправки автомобиля то-
пливом установите крышку заливной
горловины топливного бака на место и за-
верните ее по часовой стрелке до щелчка.

Шаг 4. Закройте лючок заливной горлови-
ны топливного бака.



  ПРОЧИТАЙТЕ

Топливо загрязняет окружающую среду. Пролитое топливо необходимо собрать
и утилизировать.

Лючок заливной горловины топливного бака с электроприводом

Шаг 1. Выключите режим охраны проти-
воугонной системы. Нажмите на лючок
заливной горловины топливного бака.
Лючок сначала слегка приоткроется, а по-
том плавно откроется полностью.

  ВНИМАНИЕ

Открывайте и закрывайте лючок заливной горловины топливного бака только при
выключенном режиме охраны противоугонной системы. В противном случае, вы
можете повредить компоненты привода лючка.

УКАЗАТЕЛЬ ИЛЛЮСТРАЦИЙ

161

3

3. ОБОРУДОВАНИЕ АВТОМОБИЛЯ

ОБОРУ

ДОВАНИЕ АВТОМОБИЛЯ

Шаг 2.  Отверните крышку заливной гор-
ловины топливного бака против часовой
стрелки и снимите ее.

Шаг 3. После заправки автомобиля то-
пливом установите крышку заливной
горловины топливного бака на место и за-
верните ее по часовой стрелке до щелчка.

Шаг 4.  Закройте лючок заливной горло-
вины топливного бака.



  ПРОЧИТАЙТЕ

Топливо загрязняет окружающую среду. Пролитое топливо необходимо собрать и
утилизировать.

  ВНИМАНИЕ

•

Запрещается заливать в бак дизельное топливо.

•

С усилием затяните крышку заливной горловины топливного бака и отпустите
ее. Крышка немного повернется в обратную сторону. Это нормальное явление.

•

Во избежание повреждения крышки прикладывайте к ней усилие только в на-
правлении ее вращения. Не нажимайте на пробку и не тяните ее на себя.

•

При отворачивании крышки заливной горловины топливного бака вы можете ус-
лышать легкое шипение. Это нормальное явление.

•

Если во время заправки топливо выплеснулось из бака, немедленно вытрите
пролившееся топливо во избежание повреждения лакокрасочного покрытия.

•

В условиях низких температур лючок заливной горловины топливного бака мо-
жет замерзнуть и после выключения режима охраны противоугонной системы
для открывания лючка может потребоваться нажатие на него. Это нормальное
явление.

•

Если во время движения вы заметили, что лючок заливной горловины топливно-
го бака открыт, остановите автомобиль и закройте лючок заливной горловины
топливного бака.

•

При включенном режиме охраны противоугонной системы не прилагайте к лючку
заливной горловины топливного бака чрезмерных усилий. В противном случае,
вы можете повредить компоненты привода лючка.















содержание      ..     3      4      5      6     ..
