Chery Tiggo T11 (2013 год). Руководство по эксплуатации - часть 2

24 – ПРИБОРНАЯ ПАНЕЛЬ

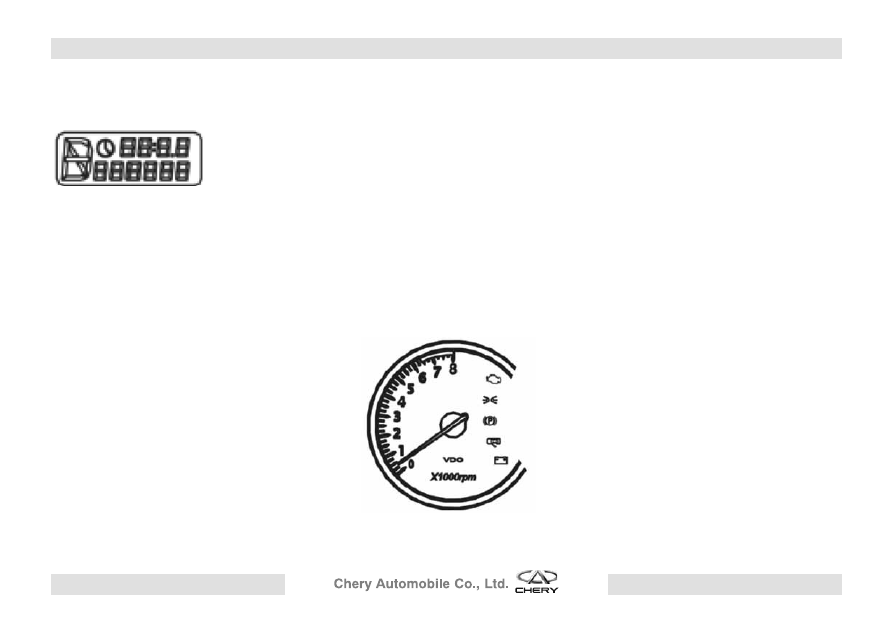

Одометр, цифровые часы

Фактическая передача показана в левой
части одометра. Общий километраж – в
нижней правой части. Время и суточный
пробег – в верхней правой части. Время
отображается в цифровом формате.
Отображение и регулировка переклю-
чателя режима времени и пробега про-
изводится следующим образом:
Для того чтобы переключиться в режим
измерения пройденного расстояния,
нажмите кнопку возвращения в исхо-
дное положение (кнопку регулировки)
на панели

Для того чтобы сбросить показания



y
измерителя пройденного расстояния
до нуля, следует нажать и некоторое
время удерживать кнопку регулировки
(RESET)

Для настройки часов переведите ключ



y
зажигания в положение «ACC» и включи-
те габаритные огни. Удерживая кнопку
регулировки, дождитесь когда на дис-
плее приборной панели замигают сим-
волы разряда часов. Кратковременно
нажимая на кнопку регулировки устано-
вите необходимый час. Через несколько
секунд замигает разряд минут. Минуты
устанавливаются также кратковремен-
ными нажатиями на кнопку регулиров-
ки. Настройка часов завершена.

Тахометр

Указывает количество оборотов двига-
теля (об/мин.).

Красная зона на циферблате тахометра
означает максимальное, предельное
количество оборотов двигателя, работа
двигателя на которых возможна крат-
ковременно, при нормальной темпера-
туре и только после завершения перио-
да обкатки.
Вместе с тем, когда стрелка тахометра
достигает красной зоны на циферблате,
рекомендуется перейти на следующую
передачу или отпустить педаль газа.

ПРИМЕЧАНИЕ:
Переход на следующую повышенную
передачу позволяет существенно сэ-
кономить горючее и уменьшить шум в
двигателе.
При обнаружении фактов вибрации
в двигателе перейдите на следующую
пониженную передачу.

АУДИОСИСТЕМА  –  25



АУДИОСИСТЕМА

26 – АУДИОСИСТЕМА

АУДИОСИСТЕМА  –  27

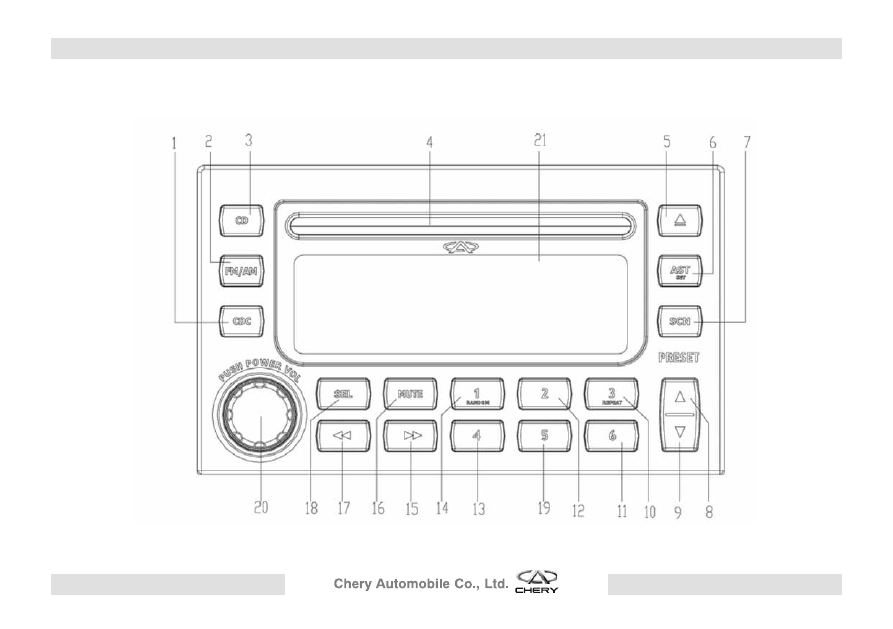

1.

Кнопка CDC (выбор проигрываемого CD)

2.

Кнопка FM/AM (переключатель диапазона радио FM/
AM)

3.

Кнопка CD (режим проигрывания CD)

4.

Загрузка CD

5.

Выход

6.

Кнопка AST (автоматическое сохранение)
Кнопка установки (SET). Чтобы установить, нажмите
на кнопку и удерживайте более 2 сек.

7.

Кнопка SCN (частота диапазона/сканер треков CD)

8.

Поиск следующего трека (CD play)

9.

Поиск предыдущего трека (CD play)

10.

Кнопка настроенных станций, 3 (радио) кнопка
ПОВТОРА (REPEAT)

11.

Кнопка настроенных станций, 6 (радио) DISC -
выбрать предыдущий диск (CD-картридж)

12.

Кнопка настроенных станций, 2 (радио)

13.

Кнопка настроенных станций, 4 (радио), DISC -
выбрать следующий диск (CD-картридж)

14.

Кнопка НАСТРОЕННЫЕ СТАНЦИИ/ПРОИЗВОЛЬНЫЙ
ПОИСК

15.

Поиск высоких частот (радио)/быстрая перемотка/
режим проигрывания (Play CD)

16.

Кнопка отключения звука

17.

Поиск низких частот (радио)/быстрая перемотка
назад/режим проигрывания (CD play)

18.

Кнопка выбора режима звука SEL

19.

Кнопка настроенных станций 5

20.

Включение/громкость (регулируется вращением по/
против часовой стрелке)

21.

Жидкокристаллический дисплей

28 – АУДИОСИСТЕМА

Порядок эксплуатации

Общие методы управления

ПРИМЕЧАНИЕ
При чтении данного раздела обращай-
тесь к подразделу «Описание панели».

ПРЕДУПРЕЖДЕНИЕ
Пожалуйста, убавьте громкость перед
тем, как выключить зажигание или от-
ключить основное питание. Данное
устройство (аудиосистема) способно
запоминать последние настройки гром-
кости перед его выключением. Если
перед выключением громкость была
слишком высокой, после повторного
включения аудиосистемы резкий звук
может травмировать ваш слух или вы-
вести аудиосистему из строя. В случае,
если переключатель зажигания установ-
лен в положении АСС или ON, дисплей
устройства воспроизведения будет ото-
бражать часы, даже если само аудиоу-
стройство будет выключено. В некото-
рых автомобилях, когда ключ зажигания

находится в положении «START», часы
временно могут не отображаться. По-
сле запуска двигателя и поворота ключа
зажигания в положение «ON» часы вновь
буду отображаться.

Включение и выключение питания

ПРИМЕЧАНИЕ
Когда зажигание выключено, следу-
ет следить, чтобы аудиоустройство не
работало в течение продолжительно-
го времени. Иначе вы можете просто
не завести автомобиль, так как длитель-
ное использование аудиосистемы зна-
чительно разряжает аккумуляторную
батарею автомобиля.
Нажмите кнопку питания «POWER» для
включения или выключения аудиоси-
стемы.

Выбор режима

1. Нажмите кнопку FM/AM, чтобы вы-
брать необходимый частотный диапа-
зон.
2. Нажмите кнопку CD, чтобы выбрать
режим воспроизведения CD.
З.

Нажмите кнопку CDC, чтобы

выбрать режим воспроизведения
CD-чейнджера.

Регулировка громкости

Поверните регулятор по часовой стрел-
ке, чтобы увеличить громкость; повер-
ните регулятор против часовой стрелки,
чтобы снизить громкость.
Уровень громкости можно изменять
от 0 (минимум) до 33 (максимум).
– Настраивая громкость, пожалуйста,
убедитесь, что вы слышите дорожный
поток (звуковые сигналы, автосигнали-
зации и других участников движения).

АУДИОСИСТЕМА  –  29



Регулировка низкого тембра

1. Нажмите кнопку SEL для выбора уров-
ня низкого тембра (баса).
2. Поверните данную кнопку по часо-
вой стрелке для увеличения низкого
тембра (баса); поверните кнопку про-
тив часовой стрелки для уменьшения
низкого тембра (баса). *Согласно за-
водским стандартам, уровень низкого
тембра (баса) изначально установлен
на отметке «О». Диапазон регулировки:
от -7 до +7.
З. После завершения регулировки на-
жмите и некоторое время удерживайте
кнопку SEL для сохранения установлен-
ного параметра уровня низкого тембра
(баса).
Регулировка высокого тембра
1. Нажмите кнопку TREB для выбора
уровня высокого тембра.
2. Поверните кнопку по часовой стрелке
для увеличения высокого тембра; по-
верните кнопку против часовой стрелки
для уменьшения высокого тембра.

*Согласно заводским стандартам, уро-
вень высокого тембра изначально уста-
новлен на отметке «О». Диапазон регу-
лировки: от -7 до +7.
3. После завершения регулировки на-
жмите и некоторое время удерживайте
кнопку SEL для сохранения установ-
ленного параметра уровня высокого
тембра.

Регулировка баланса

1. Нажмите кнопку SEL для выбора ре-
жима баланса.
2. Поверните кнопку по часовой стрел-
ке, чтобы увеличить громкость правого
динамика; поверните кнопку против ча-
совой стрелки, чтобы увеличить гром-
кость левого динамика.
*Согласно заводским стандартам,
уровень изначально установлен на
отметке «О».
3. После завершения регулировки ба-
ланса нажмите и некоторое время удер-
живайте кнопку SEL для сохранения на-
стройки.

Регулировка силы звука (FAD)

1.

Нажмите кнопку SEL для выбора

режима регулировки силы звука (FAD).
2. Поверните кнопку по часовой стрел-
ке, чтобы увеличить громкость перед-
них динамиков; поверните кнопку про-
тив часовой стрелки, чтобы увеличить
громкость задних динамиков.
«Согласно заводским стандартам,
уровень изначально установлен на
отметке «О».
3. После завершения регулировки на-
жмите и удерживайте некоторое время
кнопку SEL для сохранения настройки.

30 – АУДИОСИСТЕМА

Функция громкости

Функция громкости добавляет к окра-
ске звука различные эффекты низких
частот для достижения естественного
звука. Данная функция работает в авто-
матическом режиме.

Правила управления
радиоприемником

Настройка радиостанций
1. Нажмите кнопку FM/AM для выбора
режима радио.
2. Нажмите кнопку FM/AM для выбора
диапазона. При нажатии
данной кнопки диапазоны будут пере-
ключаться в следующей последователь-
ности:
FM1—FM2—FM3—AM—FM1
3. Нажмите кнопку 7 или 8 для настрой-
ки радиоприемника на желаемую ради-
останцию.

Сканирование частоты

Функция сканирования частоты позво-
ляет прослушивать в течение первых
10 секунд программу каждой текущей
частоты местной радиостанции.

Нажмите кнопку SCN для активации /



y
деактивации функции сканирования ча-
стоты.

Автоматический поиск

Нажмите кнопку 7 для настройки



y
на радиостанцию с более низкой часто-
той.

Нажмите на кнопку 8 для настройки на



y
радиостанцию с более высокой часто-
той.
Нажмите на кнопку 7 или 8 повторно для
поиска следующей радиостанции
Чувствительность поиска радиостанций
(только для диапазона FM)

Аудиосистема позволяет устанавли-



y
вать режим чувствительности настрой-
ки местных / удаленных радиостанций.

Способ настройки следующий:
1. Нажмите кнопку SET, удерживая ее
не менее 2 секунд, и войдите в меню
SETUP.
2. Нажмите кнопку для выбора функции,
которую требуется изменить (SRCH).
3. Нажмите кнопку SET для изменения
настройки LO/DX.
4. Нажмите и удерживайте не менее
2 секунд кнопку SET для выхода из меню
SETUP.

АУДИОСИСТЕМА  –  31



Ручная настройка

Можно переключиться в режим ручной
настройки следующим образом:
1. Нажмите и удерживайте не менее
2 секунд кнопку SET для входа в меню
SETUP (установки).
2. Нажмите кнопку для выбора функции
настройки (TUN), которую необходимо
изменить.
3. Нажмите кнопку SET для изменения
настройки ручного / автоматического
режима настройки (AUTO/MAN) и уста-
новите его в ручной режим (MAN).
4. Нажмите и удерживайте не менее
2 секунд кнопку SET для выхода из меню
SETUP.

Нажмите кнопку 7 для настройки



y
на более низкочастотную радиостан-
цию.

Нажмите на кнопку 8 для настройки



y
на более высокочастотную радиостан-
цию.

Автоматическое сохранение (AST)

Вы можете сохранить 6 FM-
радиостанций с устойчивым приемом
в диапазоне FM AST или сохранить
6  радиостанций в диапазоне MW (AM)
AST. При использовании функции авто-
матического сохранения радиостанции
первоначально сохраненные в диапазо-
не FM AST или диапазоне MW (AM) AST
будут удалены из памяти.

Нажмите кнопку AST для входа в ре-



y
жим автоматического сохранения.

Аудиосистема издаст характерный



–
звуковой сигнал «УА». После этого ди-
сплей начнет мигать.

После завершения сохранения по-



–
вторно раздастся характерный звук «УА»
и дисплей перестанет мигать.

Станции сохраняются с помощью кно-



–
пок от 1 до 6.

Не исключено, что число радиостан-



–
ций, которые возможно сохранить, ока-
жется меньше шести.

Предварительная установка
и сохранение

Для предварительного сохранения
до  6 радиостанций в каждом диапазоне
используйте кнопки от 1 до 6.

Настройтесь на желаемую радиостан-



y
цию.

Нажмите желаемую кнопку предвари-



y
тельной установки и удерживайте ее не
менее 2 секунд. После этого вы услыши-
те характерный звук «УА». Это означает,
что вы можете сохранить текущую ради-
останцию на соответствующей кнопке
предварительной установки.

32 – АУДИОСИСТЕМА

Порядок управления
проигрывателем лазерных компакт-
дисков (CD)

Режим воспроизведения лазерных
компакт-дисков (CD)

Вставьте лазерный компакт-диск в



y
аудиосистему. На дисплее отобразится
надпись «LOAD» (загрузка). После этого
начнется воспроизведение диска.

Экран отображает:



y

Режим звукового эффекта (окраски



–
звука)/если установлен.

Символ воспроизведения CD.



–

Текущий номер трека, время воспро-



–
изведения.

Сканирование треков

Функция сканирования треков позво-
ляет прослушивать в течение первых
10 секунд содержание каждого трека.

Нажмите кнопку SCN для входа в ре-



y
жим сканирования треков.

Нажмите кнопку SCN повторно для вы-



–
хода из режима сканирования треков.

Воспроизведение предыдущего/сле-
дующего трека

Нажмите кнопку



y

 для выбора следу-

ющего или   предыдущего воспроизве-
дения трека.

 – переход к следующему треку.
    –    переход к предыдущему треку.

Начните проигрывать трек после за-



–
вершения выбора.
Быстрая перемотка вперед/назад

Нажмите кнопку 7 или 8 для быстрой



y
перемотки вперед или назад к желае-
мому треку.

Нажмите данную кнопку повторно для



–
того, чтобы аудиосистема вернулась к
обычному режиму.
Произвольное воспроизведение

Нажмите кнопку RANDOM для входа



y
в режим произвольного воспроизведе-
ния.

Нажмите кнопку для выхода из режи-



–
ма произвольного воспроизведения.

Режим повторного воспроизведения

Нажмите кнопку REPEAT для входа в



y
режим повторного воспроизведения
текущего трека.

Нажмите кнопку повторно для выхода



–
из режима повторного воспроизведе-
ния.

Извлечение диска

Нажмите кнопку EJECT для извлечения
диска.

Обращение с лазерными компакт-
дисками (CD)

Не оставляйте на поверхности диска



y
отпечатки пальцев.

АУДИОСИСТЕМА  –  33



После извлечения диска из аудиоси-



y
стемы, пожалуйста, поместите диск в
футляр (коробку), чтобы избежать его
повреждения посторонними предмета-
ми.

Пожалуйста, не допускайте перегре-



y
вания лазерного компакт-диска или его
длительного нахождения под прямыми
солнечными лучами в течение продол-
жительного времени.

Порядок управления
воспроизведением CD-картриджа

Воспроизведение CD картриджа

Подсоедините совместимое устрой-



y
ство VDO CD-картридж к аудиосистеме.

Нажмите на кнопку CDC для выбора



y
режима воспроизведения CD картрид-
жа.

Начните воспроизведение.



–
Обозначения на дисплее:

Режим звука (если установлен),



–

Символ воспроизведения лазерного



–
компакт диска (CD).

Текущий номер трека, пройденное



–
время.

Нажмите DISC 4А или DISC для выбо-



y
ра требуемого диска.
Сканирование заглавий треков
Сканирование заглавий треков позво-
ляет осуществлять поиск и воспроиз-
ведение в течение первых 10 секунд со-
держания всех музыкальных треков на
диске.

Нажмите кнопку SCN для сканирова-



y
ния треков.

Нажмите кнопку SCN повторно, чтобы



–
остановить сканирование треков.

Повторное воспроизведение

Нажмите кнопку REPEAT (повтор), для



y
того чтобы войти/выйти из режима по-
втора воспроизведения текущего трека.
Произвольный выбор воспроизведения
треков

Нажмите на кнопку RANDOM для  вхо-



y
да/выхода из режима произвольного
выбора воспроизведения треков.

Предыдущий/следующий трек

Нажмите кнопку



y

 или   для выбора

предыдущего/следующего трека.

 – переход к следующему треку.
 – переход к предыдущему треку.

Воспроизведение трека начинается



–
после завершения выбора.

Быстрая перемотка вперед/назад

Нажмите кнопку 7 или 8 для быстрой



y
перемотки вперед или назад выбранно-
го трека.

После того как вы отпустите кнопку,



–
аудиосистема возвратится в обычный
режим воспроизведения.

34 – АУДИОСИСТЕМА

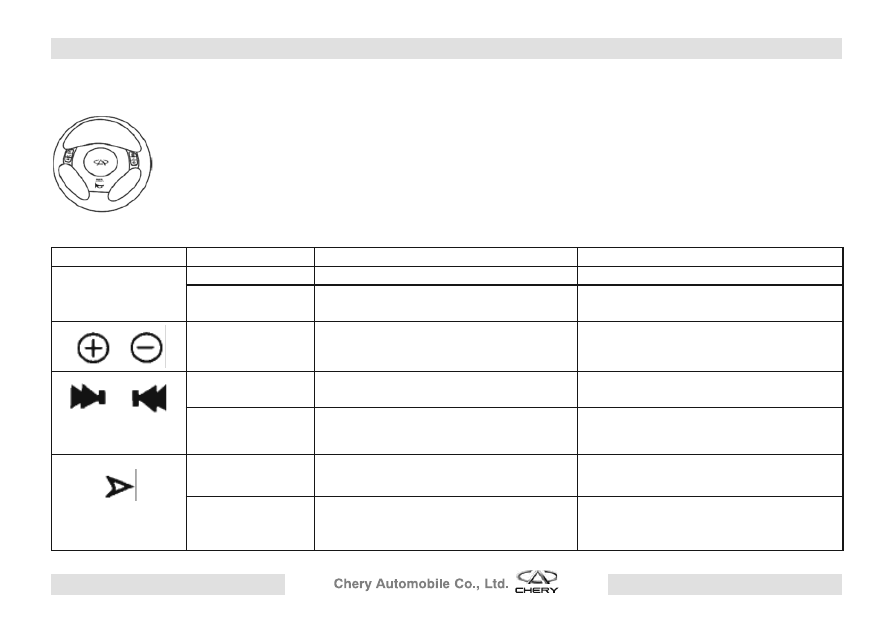

Управление аудиосистемой при помощи клавиш на рулевом колесе.

Клавиша

Действие

Radio

CD player

S R C

краткое нажатие

Выбор режима работы магнитолы

Выбор режима работы магнитолы

длительное

нажатие

Отключение звука

Отключение звука

Регулировка громкости

Регулировка громкости

краткое нажатие

Автоматический поиск следующей или

предыдущей станции

Переход к следующей

или предыдущей записи

длительное

нажатие

Принудительный выбор

частоты станции

Быстрый переход вперёд или назад

по текущей записи

краткое нажатие

Переход к следующей станции

из предварительно настроенных

Начать воспроизведение

с начала диска

длительное

нажатие

Автоматический поиск следующей

станции

Сканирование записей

(воспроизведение только первых

10  секунд каждой записи)



СИСТЕМА КОНДИЦИОНИРОВАНИЯ ВОЗДУХА   –  35

СИСТЕМА КОНДИЦИОНИРОВАНИЯ ВОЗДУХА (А/С)

36 – СИСТЕМА КОНДИЦИОНИРОВАНИЯ ВОЗДУХА

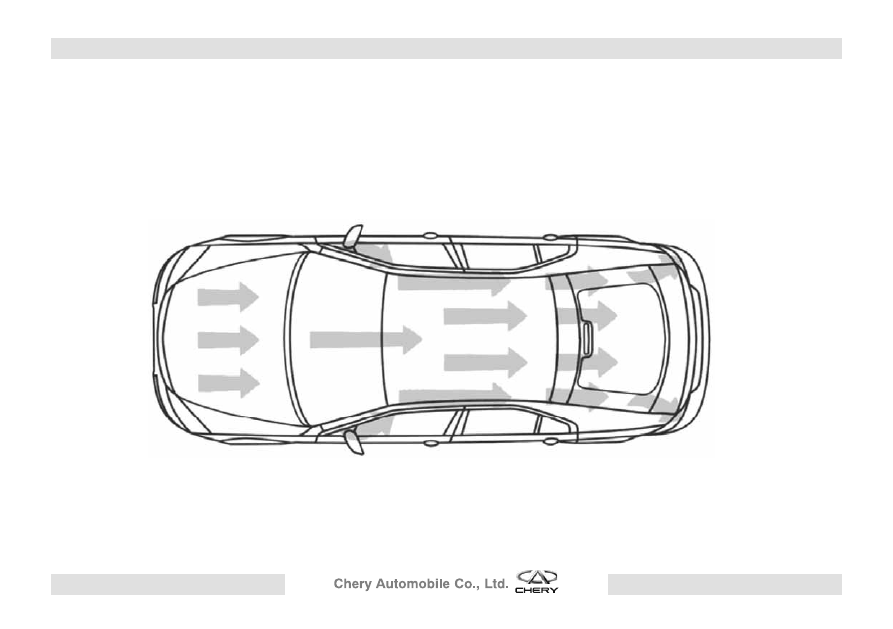

Вентиляция

Воздушный поток поступает в салон
автомобиля снаружи через воздухо-
заборники между стеклоочистителя-
ми. Не загораживайте пространство
для поступления воздуха. Убирайте
снег или листья, которые могут отрица-
тельно повлиять на работу обогревате-
ля и вентиляции.
Воздух из салона автомобиля выходит
через отверстия, идущие по направле-
нию к багажнику.

ПРИМЕЧАНИЕ:
Не блокируйте или иным способом
не загораживайте вентиляционные от-
верстия в момент загрузки багажа.

СИСТЕМА КОНДИЦИОНИРОВАНИЯ ВОЗДУХА   –  37

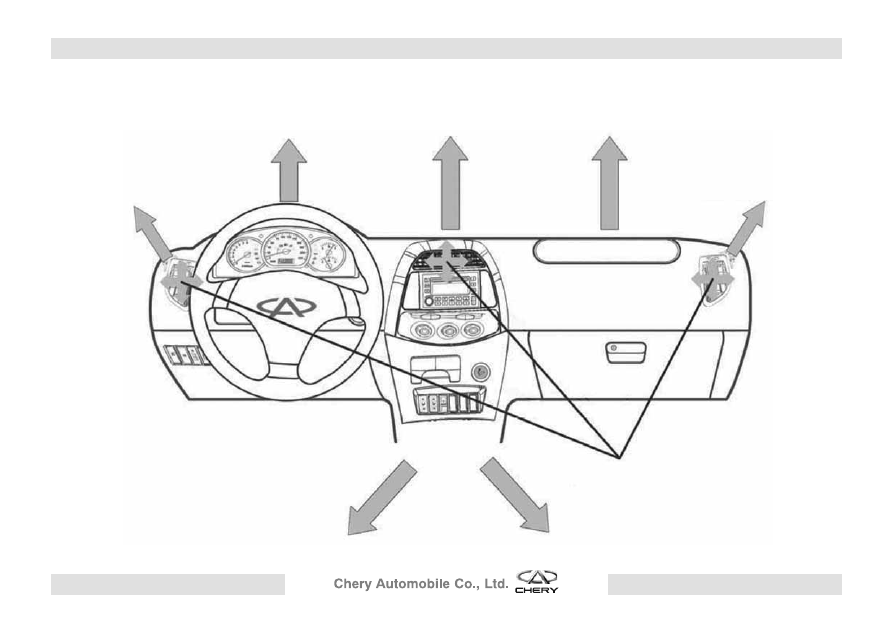

Дефлектор
бокового стекла

Верхние дефлекторы

Дефлекторы
боковых стекол

Фронтальные
дефлекторы

Нижние
дефлекторы

38 – СИСТЕМА КОНДИЦИОНИРОВАНИЯ ВОЗДУХА

Воздушный фильтр

Воздушный фильтр позволяет задер-
живать и удалять вредные частицы из
окружающего воздуха, перед тем как
воздух поступит в салон автомобиля.
Данные частицы могут содержать про-
пилен, промышленную пыль, дорожную
пыль и другие вредные компоненты.
При прохождении через автоматиче-
скую мойку автомобилей рекомен-
дуется выключать вентилятор, чтобы
предотвратить образование восковых
отложений на воздушном фильтре.
Воздушный фильтр необходимо менять
в зависимости от условий окружающей
среды и привычек владельца.

Распределение воздушного потока

С помощью кнопок управления систе-
мой вентиляции и кондиционирования
воздуха на приборной панели и ручек
регулировки на боковых вентиляцион-
ных решетках вы можете управлять на-
правлением воздушного потока.

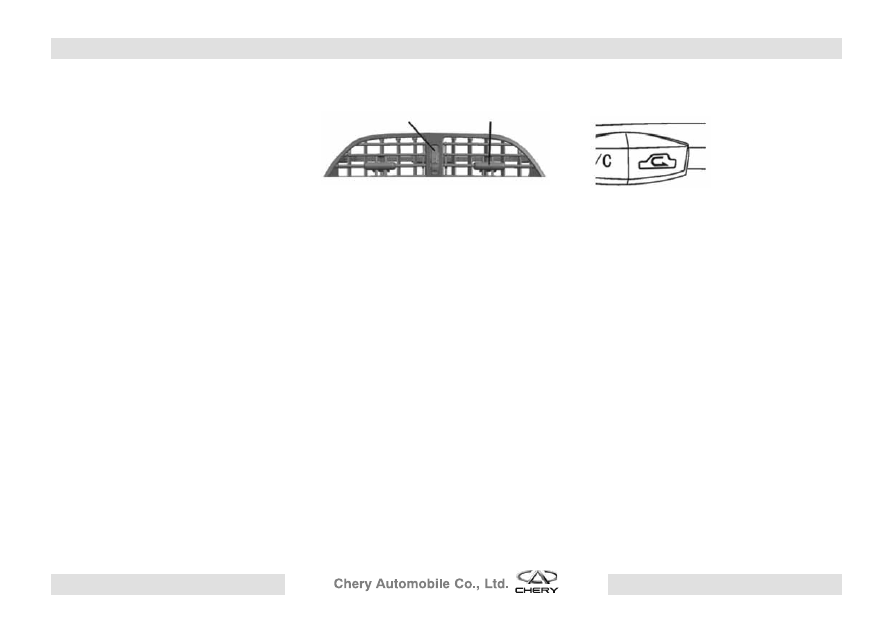

Центральная и боковые
вентиляционные решетки

Регулируется по необходимости.

Максимальный воздушный поток

Если закрыть центральные и боковые
отверстия, воздушный поток будет по-
ступать вверх на ветровое стекло по на-
правлению к стеклоочистителю.

1. Кнопка рециркуляции воздуха

Нажмите кнопку включения рецирку-
ляции воздуха, чтобы выбрать между
режимом забора внешнего воздуха
и внутренней циркуляцией воздуха. При
управлении в режиме внутренней цир-
куляции воздуха, воздух будет циркули-
ровать только в салоне автомобиля.
В жаркую погоду можно включить кон-
диционер воздуха и в то же время на-
жать на кнопку внутренней циркуляции
воздуха. В результате температура в
салоне автомобиля снизится быстрее.
Используя режим внутренней циркуля-
ции воздуха, можно также изолировать
салон от неприятных внешних запахов.



Переключатель

Регулировка
направления потока

СИСТЕМА КОНДИЦИОНИРОВАНИЯ ВОЗДУХА   –  39

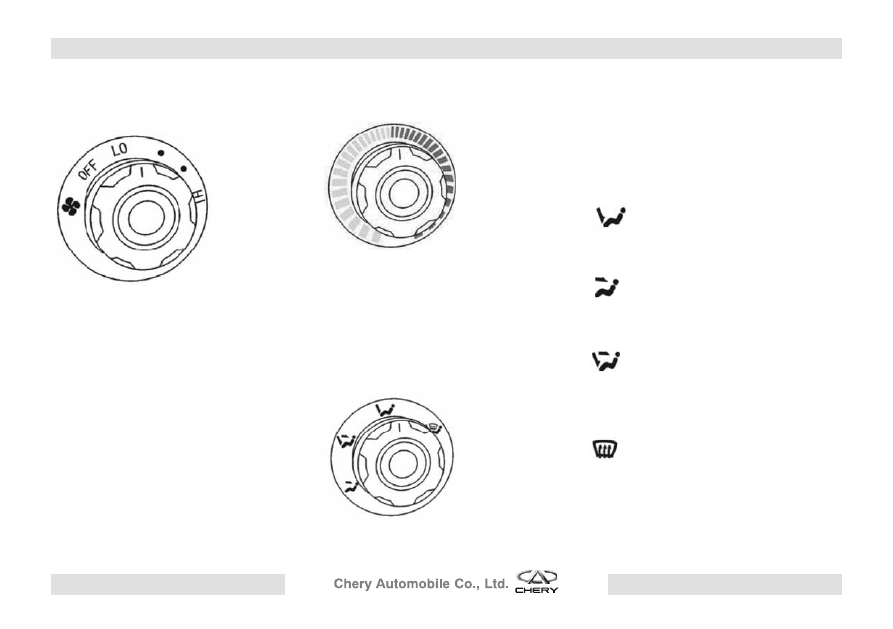

2. Регулятор скорости работы вентиля-
тора

С помощью данного регулятора контро-
лируется скорость работы вентилятора.
Чтобы выключить вентилятор, поверни-
те ручку в положение «OFF».

3. Регулятор температуры

Ручка регулятора температуры исполь-
зуется для изменения температурного
режима микроклимата салона. Пово-
рачивая ручку регулятора влево, (синяя
зона) вы уменьшаете температуру, по-
ворачивая ручку вправо (красная зона) -
увеличиваете.
4. Регулятор режима обдува

Установите переключатель режима
обдува в нужное положение, чтобы си-
стема вентиляции и кондиционирова-
ния распределяла воздушный поток в
направлении указанном на регуляторе
режима обдува.

Ноги: весь воздушный поток направ-



y
ляется в ноги.

Лицо: весь воздушный поток направ-



y
ляется на лицо.

Ноги и лицо:



y
часть воздушного потока направляется
в ноги, а часть на лицо.

Весь воздушный поток направляется



y
на ветровое стекло.
