Chery Tiggo 5 (T21). Руководство по ремонту - часть 451





39-

16

39 - АУДИОСИСТЕМА

Установка

Установка должна производиться в порядке, обратном снятию.

 ВНИМАНИЕ

Выполняйте операции осторожно, чтобы не повредить компоненты при установке переднего



•

низкочастотного динамика.
При установке переднего низкочастотного динамика затяните все винты крепления указанным



•

моментом.
При установке переднего низкочастотного динамика установите на место разъем.



•

После установки переднего низкочастотного динамика проверьте его работу.



•

39-

17

39 - АУДИОСИСТЕМА

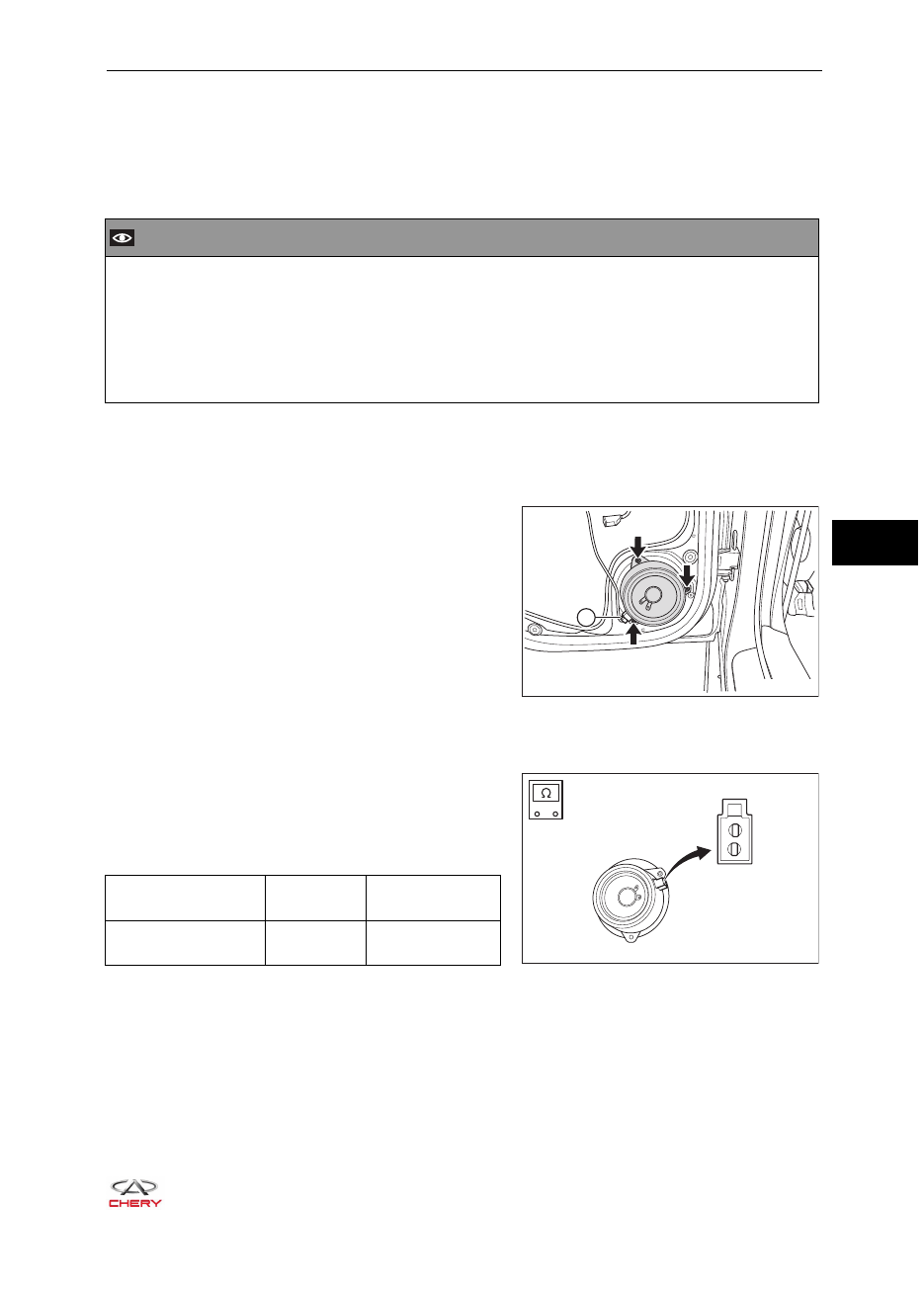

Задний низкочастотный динамик

Снятие

К СВЕДЕНИЮ:

Последовательность выполнения операций на правой и левой сторонах одинакова.



•

Ниже изложена последовательность выполнения работы на левой стороне.



•

 ВНИМАНИЕ

Во избежание несчастных случаев при снятии заднего низкочастотного динамика требуется на-



•

девать средства защиты для обеспечения безопасности.
При снятии заднего низкочастотного динамика следует приложить соответствующее усилие.



•

Не следует действовать грубо.
При снятии заднего низкочастотного динамика запрещается прикасаться к конусу диффузора и



•

другим его компонентам. В противном случае ухудшится качество звучания или динамик будет
поврежден.

1.   Выключите все электрооборудование и выключите зажигание.
2.   Отсоедините «отрицательный» провод аккумуляторной батареи.
3.   Снимите обивку задней левой двери (см. с. 47-36).
4.   Снимите задний левый низкочастотный динамик.

a.   Отсоедините разъем заднего низкочастотного

динамика (1).

b.   Отверните 3 винта крепления (указаны стрел-

кой) заднего низкочастотного динамика, а
затем снимите задний левый низкочастотный
динамик.
(Момент затяжки: 2,5 ± 0,5 Н·м)

Проверка

1.   Проверьте задний низкочастотный динамик.

a.   С помощью цифрового мультиметра измерьте

электрическое сопротивление заднего низко-
частотного динамика в соответствии с приве-
денной ниже таблицей.



Величина сопротивления

Подключение

мультиметра

Условия

Условия

проверки

Контакт 1 - контакт 2

Всегда

Примерно 3,6 Ом



Если результат не соответствует указанному,
замените задний низкочастотный динамик.

2.   Проверьте диффузор заднего низкочастотного динамика на наличие повреждений или дефор-

мации. При необходимости, замените.

3.   Проверьте разъем заднего низкочастотного динамика на повреждение, а контакты на изгиб

или плохое соединение. При необходимости, замените.

1

RT21390060

RT21390050

-

+

1

2

39-

18

39 - АУДИОСИСТЕМА

Установка

Установка должна производиться в порядке, обратном снятию.

 ВНИМАНИЕ

Выполняйте операции осторожно, чтобы не повредить компоненты при установке заднего низ-



•

кочастотного динамика.
При установке заднего низкочастотного динамика затяните все винты крепления указанным



•

моментом.
При установке заднего низкочастотного динамика установите на место разъем.



•

После установки заднего низкочастотного динамика проверьте его работу.



•

39-

19

39 - АУДИОСИСТЕМА

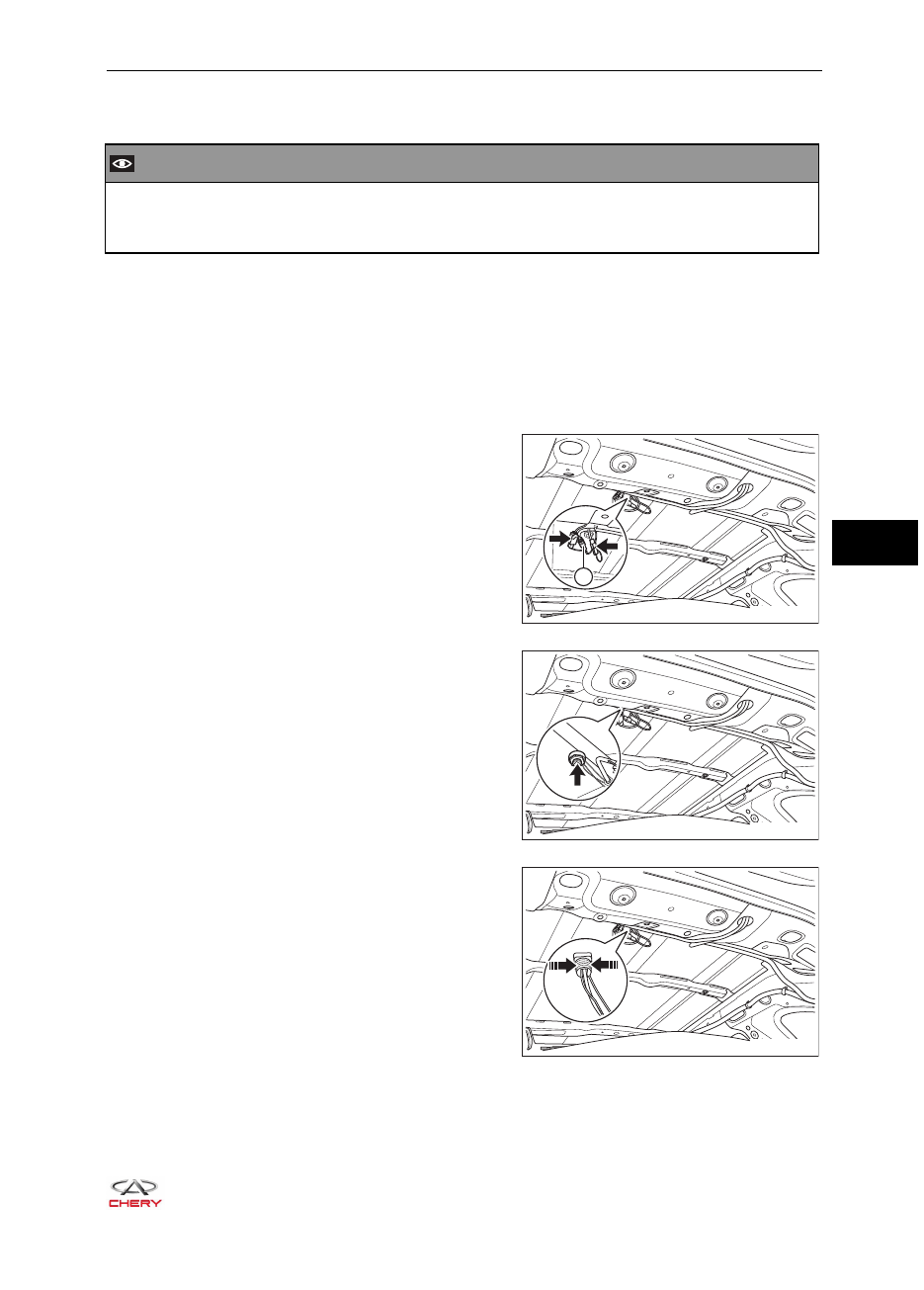

Антенна (с усилителем антенны)

Снятие

 ВНИМАНИЕ

Во избежание несчастных случаев при снятии антенны требуется надевать средства защиты



•

для обеспечения безопасности.
При снятии антенны следует приложить соответствующее усилие. Не следует действовать грубо.



•

1.   Выключите все электрооборудование и выключите зажигание.
2.   Отсоедините «отрицательный» провод аккумуляторной батареи.
3.    Снимите обивку потолка (см. с. 49-30).



К СВЕДЕНИЮ:



При снятии обивки потолка нет необходимости снимать ее полностью: нужно лишь опустить
вниз заднюю часть обивки так, чтобы можно было снять антенну.

4.   Снимите антенну в сборе (с усилителем антенны).

a.   Отсоедините антенну (1) и разъемы (указаны

стрелкой) антенны в сборе.

b.   Отверните гайку крепления (указана стрелкой)

антенны в сборе.
(Момент затяжки: 5 ± 1 Н·м)

c.   Снимите деталь крепления между антенной и

кузовом в направлении стрелки, как показано
на рисунке.

RT21390080

1

RT21390090

RT21390100
