Chery Tiggo 5 (T21). Руководство по ремонту - часть 450

39-

12

39 - АУДИОСИСТЕМА

ОБСЛУЖИВАНИЕ НА АВТОМОБИЛЕ

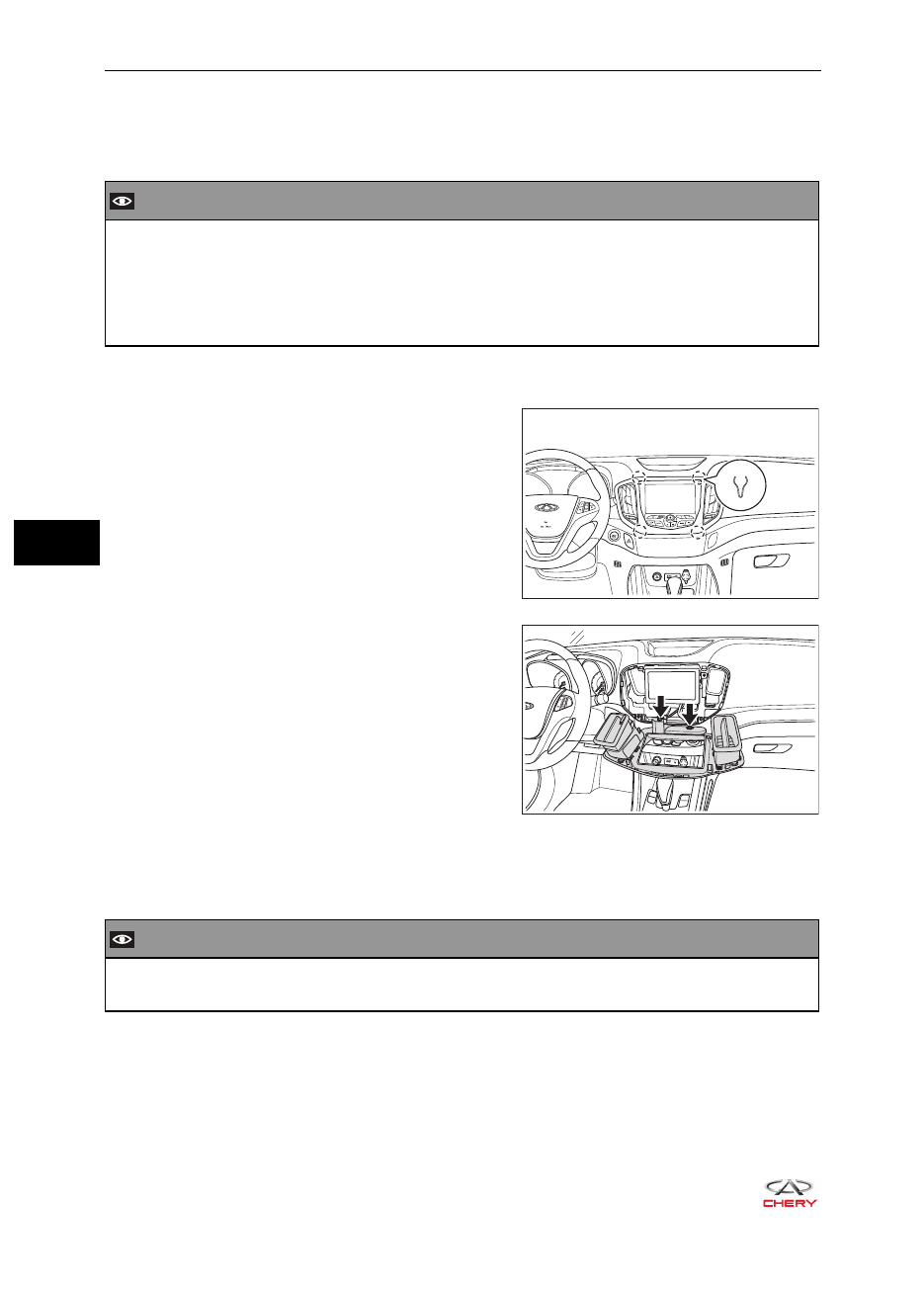

Блок без проигрывателя DVD-дисков

Снятие

 ВНИМАНИЕ

Во избежание несчастных случаев при снятии блока без проигрывателя DVD-дисков требуется



•

надевать средства защиты для обеспечения безопасности.
При снятии блока без проигрывателя DVD-дисков следует приложить соответствующее усилие.



•

Не следует действовать грубо.
БУДЬТЕ ОСТОРОЖНЫ, чтобы не поцарапать отделку салона при снятии блока без проигрывате-



•

ля DVD-дисков.

1.   Выключите все электрооборудование и выключите зажигание.
2.   Отсоедините «отрицательный» провод аккумуляторной батареи.
3.   Снимите панель для воспроизведения DVD-

дисков.

a.   С помощью отвертки, обернутой защитной

лентой, освободите зажимы панели для вос-
произведения DVD-дисков.

b.   Отсоедините разъемы панели для воспро-

изведения DVD-дисков (указаны стрелкой) и
снимите панель для воспроизведения DVD-
дисков.

4.   Снимите блок без проигрывателя DVD-дисков.

 ВНИМАНИЕ

При выполнении операций действуйте осторожно, чтобы исключить царапание или поврежде-



•

ние компонентов при снятии блока без проигрывателя DVD-дисков.

RT21430500

1

2

3

0

20

40

60

80

ON

OFF

RT21430510

39-

13

39 - АУДИОСИСТЕМА

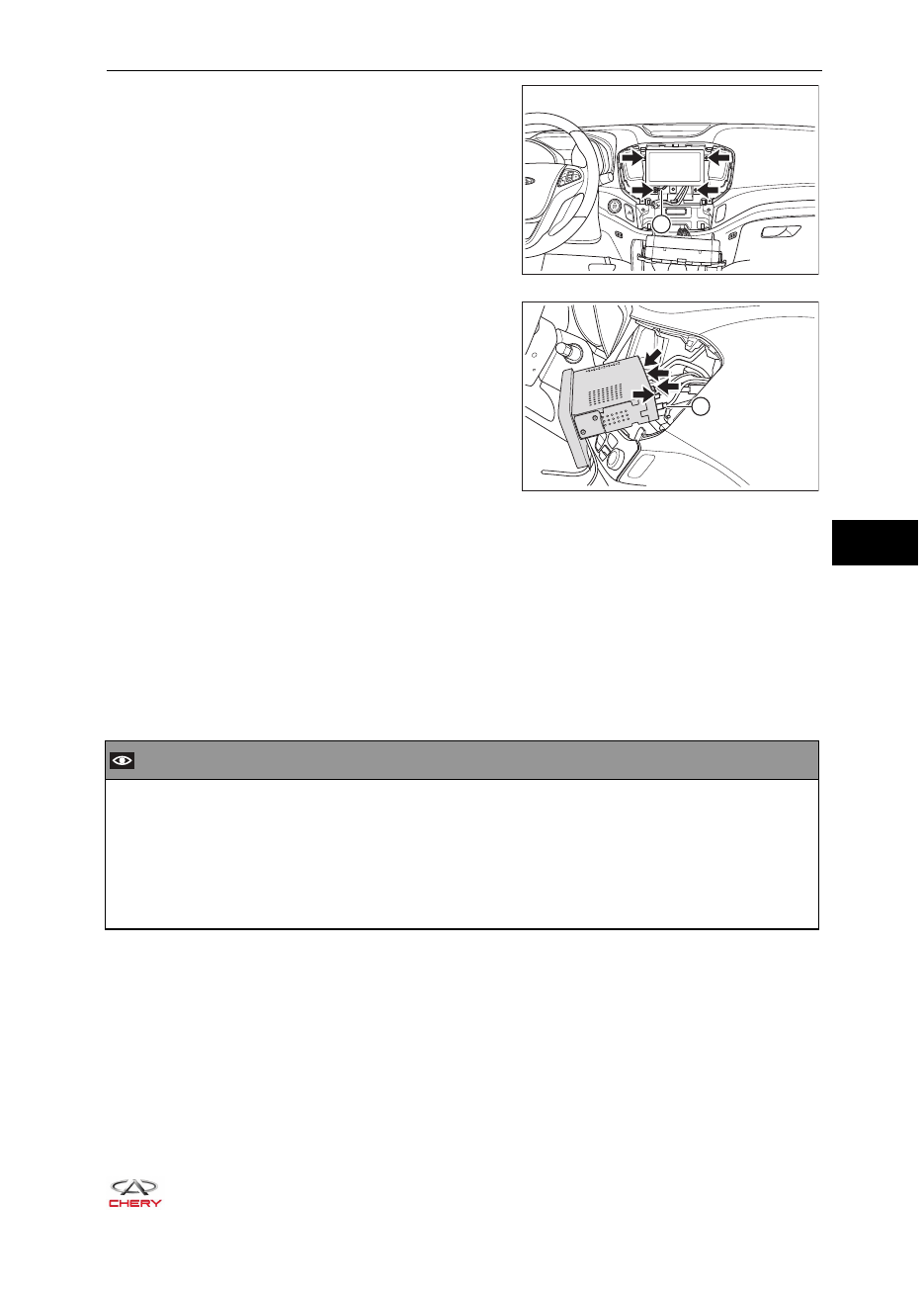

a.   Отверните 4 винта крепления (указаны стрел-

кой) и соединение с «массой» (1) блока без
проигрывателя DVD-дисков.
(Момент затяжки: 2 ± 0,5 Н·м)

b.   Отсоедините разъемы блока без проигрыва-

теля DVD-дисков (указаны стрелкой) и антенну
(1) и снимите блок без проигрывателя DVD-
дисков.

Проверка

1.   Проверьте разъемы и контакты блока без проигрывателя DVD-дисков на наличие деформации

или повреждений. При необходимости, замените.

2.   Проверьте, не повреждены ли антенна и разъемы. При необходимости, замените.
3.  Проверьте корпус блока без проигрывателя DVD-дисков на наличие деформации или повреж-

дений. При необходимости, замените.

Установка

Установка должна производиться в порядке, обратном снятию.

 ВНИМАНИЕ

Выполняйте операции осторожно, чтобы не повредить компоненты при установке блока без



•

проигрывателя DVD-дисков.
При установке блока без проигрывателя DVD-дисков затяните все винты крепления указанным



•

моментом.
При установке блока без проигрывателя DVD-дисков следует правильно подключить каждый



•

разъем.
После установки проверьте работу блока без проигрывателя DVD-дисков.



•

1

RT21390020

RT21390030

1

39-

14

39 - АУДИОСИСТЕМА

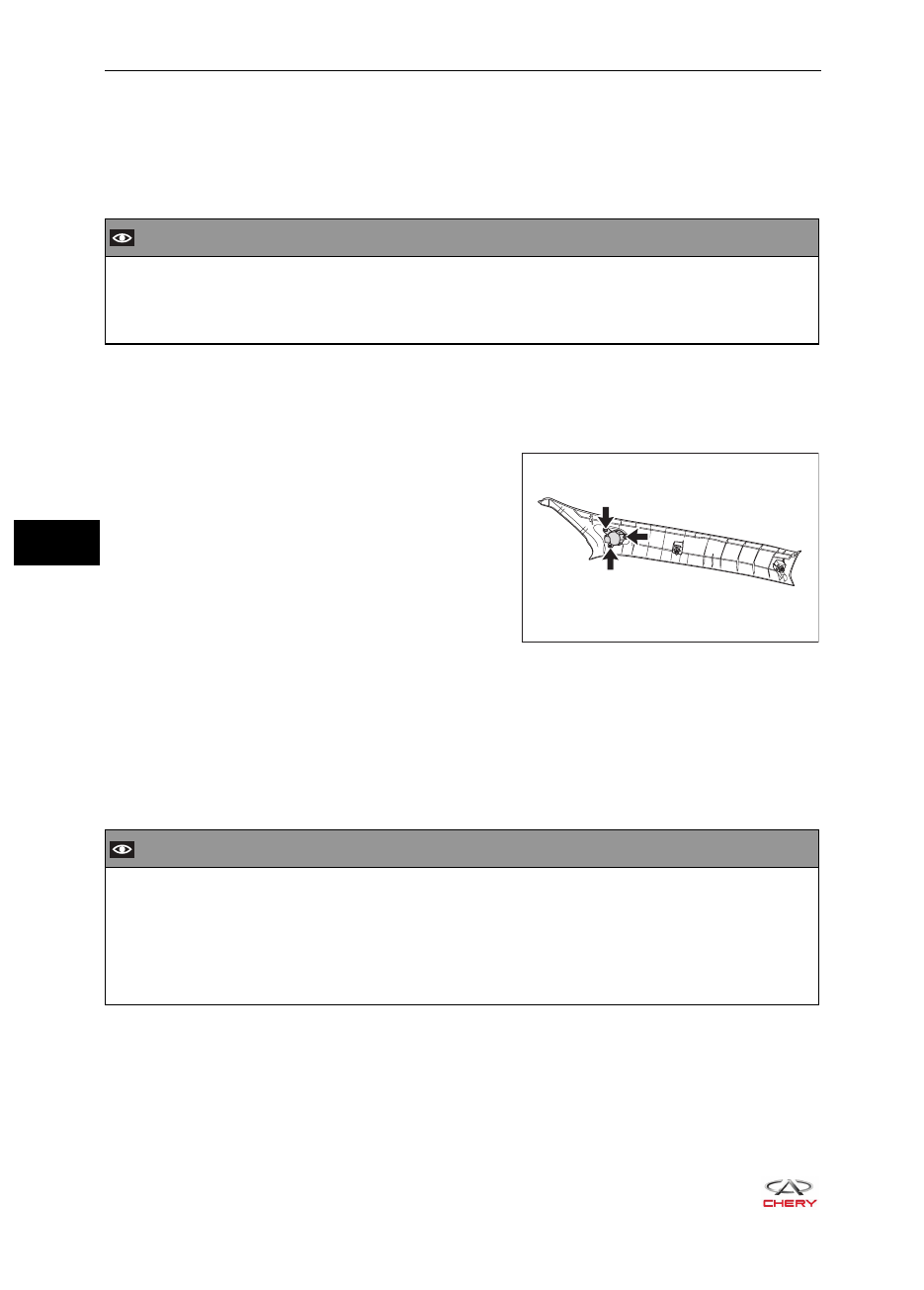

Высокочастотный динамик

Снятие

К СВЕДЕНИЮ:

Последовательность выполнения операций на правой и левой сторонах одинакова.



•

Ниже изложена последовательность выполнения работы на левой стороне.



•

 ВНИМАНИЕ

Во избежание несчастных случаев при снятии высокочастотного динамика требуется надевать



•

средства защиты для обеспечения безопасности.
При снятии блока без проигрывателя DVD-дисков следует приложить соответствующее усилие.



•

Не следует действовать грубо.

1.   Выключите все электрооборудование и выключите зажигание.
2.   Отсоедините «отрицательный» провод аккумуляторной батареи.
3.   Снимите верхнюю обивку передней стойки кузова (см. с. 49-17).
4.   Снимите левый высокочастотный динамик.

a.   Отверните 3 винта (указаны стрелкой) крепле-

ния высокочастотного динамика.
(Момент затяжки: 3 ± 0,5 Н·м)

b.   Снимите левый высокочастотный динамик.

Проверка

1.   Проверьте разъем высокочастотного динамика на повреждение, а контакты на изгиб или пло-

хое соединение. При необходимости, замените.

Установка

Установка должна производиться в порядке, обратном снятию.

 ВНИМАНИЕ

Выполняйте операции осторожно, чтобы не повредить компоненты при установке высокоча-



•

стотного динамика.
При установке высокочастотного динамика затяните все винты крепления указанным момен-



•

том.
При установке высокочастотного динамика установите на место разъем.



•

После установки проверьте работу высокочастотного динамика.



•

RT21490102

39-

15

39 - АУДИОСИСТЕМА

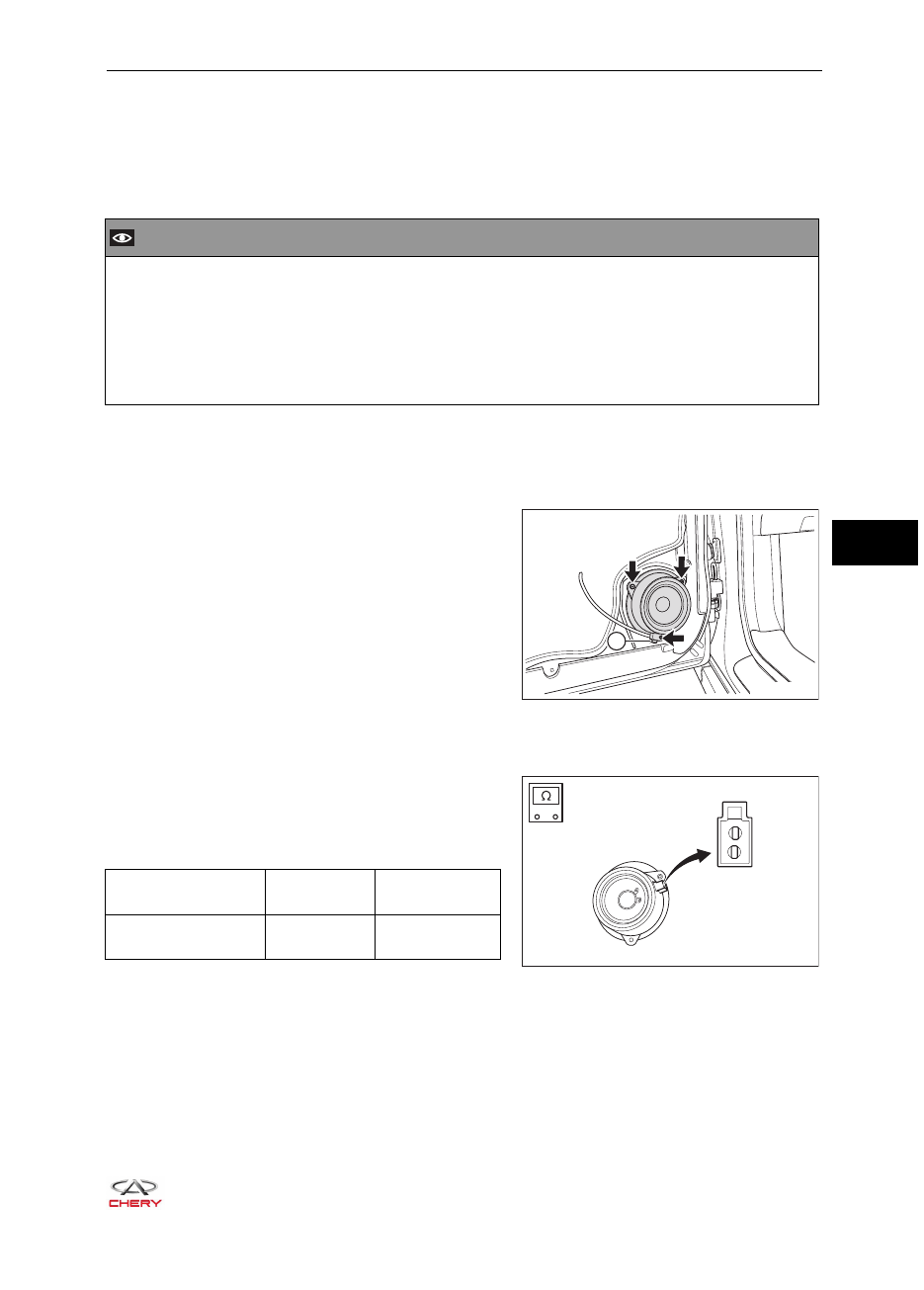

Передний низкочастотный динамик

Снятие

К СВЕДЕНИЮ:

Последовательность выполнения операций на правой и левой сторонах одинакова.



•

Ниже изложена последовательность выполнения работы на левой стороне.



•

 ВНИМАНИЕ

Во избежание несчастных случаев при снятии переднего низкочастотного динамика требуется



•

надевать средства защиты для обеспечения безопасности.
При снятии переднего низкочастотного динамика следует приложить соответствующее усилие.



•

Не следует действовать грубо.
При снятии переднего низкочастотного динамика запрещается прикасаться к конусу диффузо-



•

ра и другим его компонентам. В противном случае ухудшится качество звучания или динамик
будет поврежден.

1.   Выключите все электрооборудование и выключите зажигание.
2.   Отсоедините «отрицательный» провод аккумуляторной батареи.
3.   Снимите обивку передней левой двери (см. с. 47-23).
4.   Снимите передний левый низкочастотный динамик.

a.   Отсоедините разъем переднего низкочастот-

ного динамика (1).

b.   Отверните 3 винта крепления (указаны стрел-

кой) переднего низкочастотного динамика, а
затем снимите передний левый низкочастот-
ный динамик.
(Момент затяжки: 2,5 ± 0,5 Н·м)

Проверка

1.   Проверьте передний низкочастотный динамик.

a.   С помощью цифрового мультиметра измерь-

те электрическое сопротивление переднего
низкочастотного динамика в соответствии с
приведенной ниже таблицей.



Величина сопротивления

Подключение

мультиметра

Условия

Условия

проверки

Контакт 1 - контакт 2

Всегда

Примерно 3,6 Ом



Если результат не соответствует указанному,
замените передний низкочастотный динамик.

2.   Проверьте диффузор переднего низкочастотного динамика на наличие повреждений или де-

формации. При необходимости, замените.

3.   Проверьте разъем переднего низкочастотного динамика на повреждение, а контакты на изгиб

или плохое соединение. При необходимости, замените.

1

RT21390040

RT21390050

-

+

1

2
