37-

52

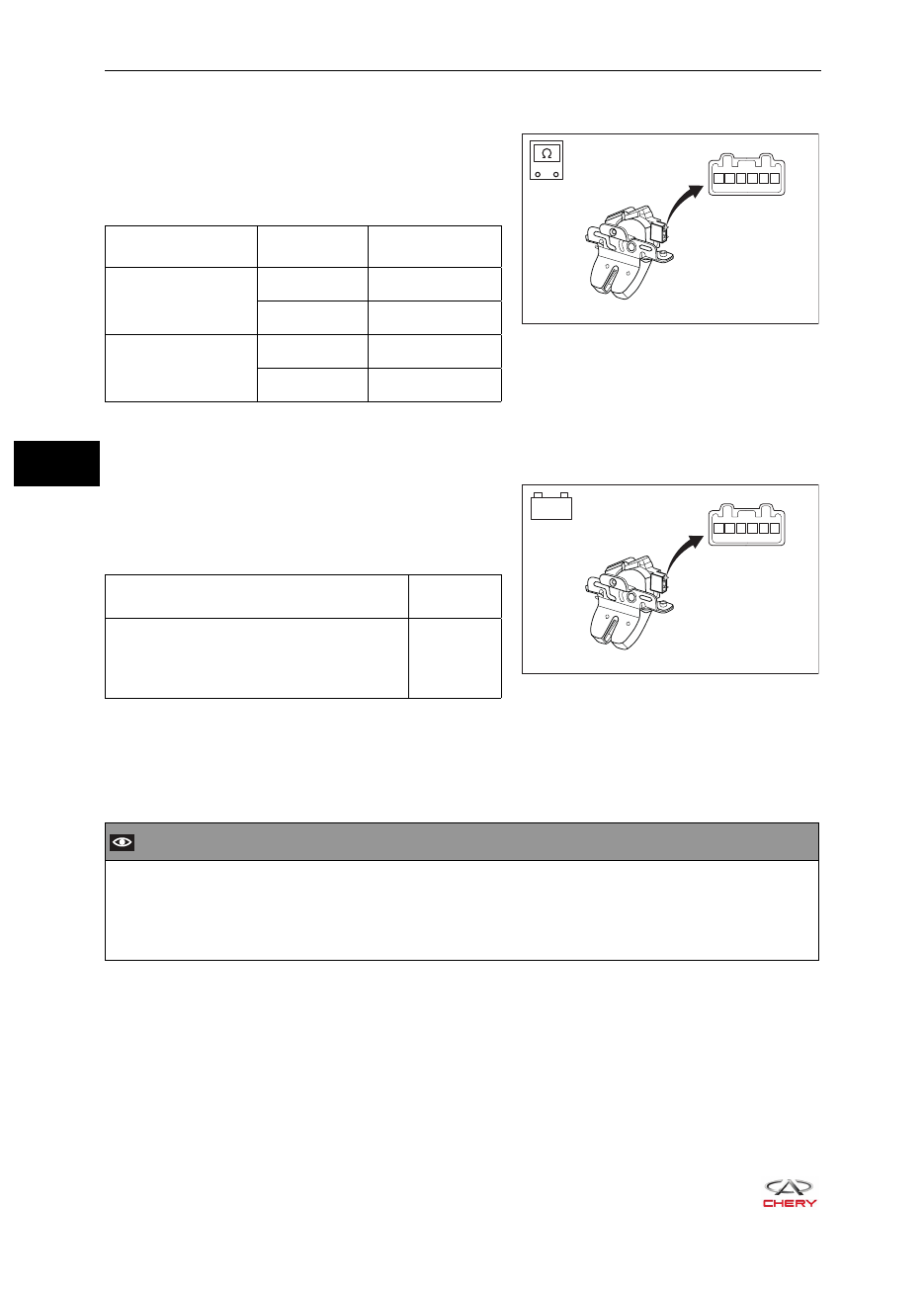

37 - ЗАМКИ ДВЕРЕЙ

Проверка

1.   Проверьте замок двери багажного отделения.

a.   С помощью шкалы сопротивления цифрового

мультиметра проверьте электрическую про-
водимость между контактами замка двери
багажного отделения в соответствии с приве-
денной ниже таблицей.

Условия

измерения

Состояние

выключателя

Условия

проверки

Контакт 1 - контакт 2

ON (ВКЛ.)

Проводимость

имеется

OFF (ВЫКЛ.)

Проводимость

имеется

Контакт 3 - контакт 4

ON (ВКЛ.)

Проводимость

имеется

OFF (ВЫКЛ.)

Отсутствие

проводимости



Если результат не соответствует указанному,
замените замок двери багажного отделения.

2.   Проверьте замок двери багажного отделения.

a.   Подайте напряжение аккумуляторной батареи

на контакты разъема замка двери багажного
отделения и проверьте его работу в соответ-
ствии с приведенной ниже таблицей.



Замок задней правой двери

Условия измерения

Условия

проверки

«Положительный» (+) вывод аккумуляторной
батареи → Контакт 1

«Отрицательный» вывод аккумуляторной ба-
тареи (-) → Контакт 2

ON (ВКЛ.)



Если результат не соответствует указанному,
замените замок двери багажного отделения.

Установка

Установка должна производиться в порядке, обратном снятию.

 ВНИМАНИЕ

При установке замка двери багажного отделения проверьте, чтобы разъем был установлен



•

правильно.
При установке замка двери багажного отделения верните трос на место.



•

После установки замка двери багажного отделения проверьте, правильно ли работает этот замок.



•

RT21370241

1 2 3 4 5 6

-

+

RT21370242

-

+

1 2 3 4 5 6

37-

53

37 - ЗАМКИ ДВЕРЕЙ

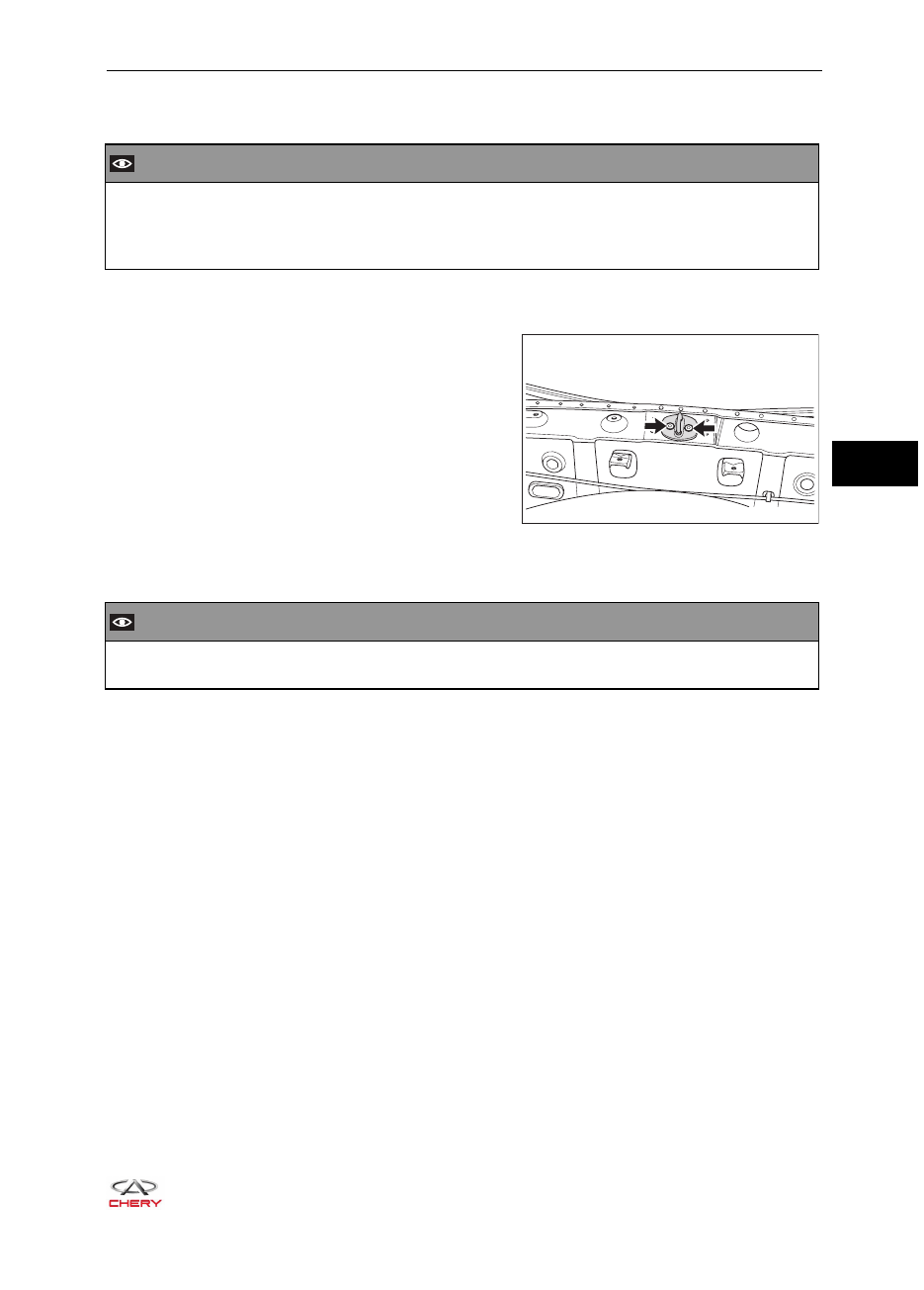

Фиксатор замка двери багажного отделения

Снятие

 ВНИМАНИЕ

Во избежание несчастных случаев при снятии фиксатора замка двери багажного отделения



•

требуется надевать средства защиты для обеспечения безопасности.
При снятии фиксатора замка двери багажного отделения следует исключить повреждение ла-



•

кокрасочного покрытия кузова.

1.   Снимите накладку порога двери багажного отделения (см. с. 49-13).
2.   Снимите фиксатор замка двери багажного отделения.

a.   Отверните 2 винта крепления (указаны стрел-

кой) фиксатора замка двери багажного отде-
ления.
(Момент затяжки: 10 ± 1 Н·м)

b.   Снимите защелку замка двери багажного от-

деления.

Установка

Установка должна производиться в порядке, обратном снятию.

 ВНИМАНИЕ

При установке фиксатора замка двери багажного отделения следует исключить повреждение



•

лакокрасочного покрытия кузова.

RT21370250

37-

54

37 - ЗАМКИ ДВЕРЕЙ

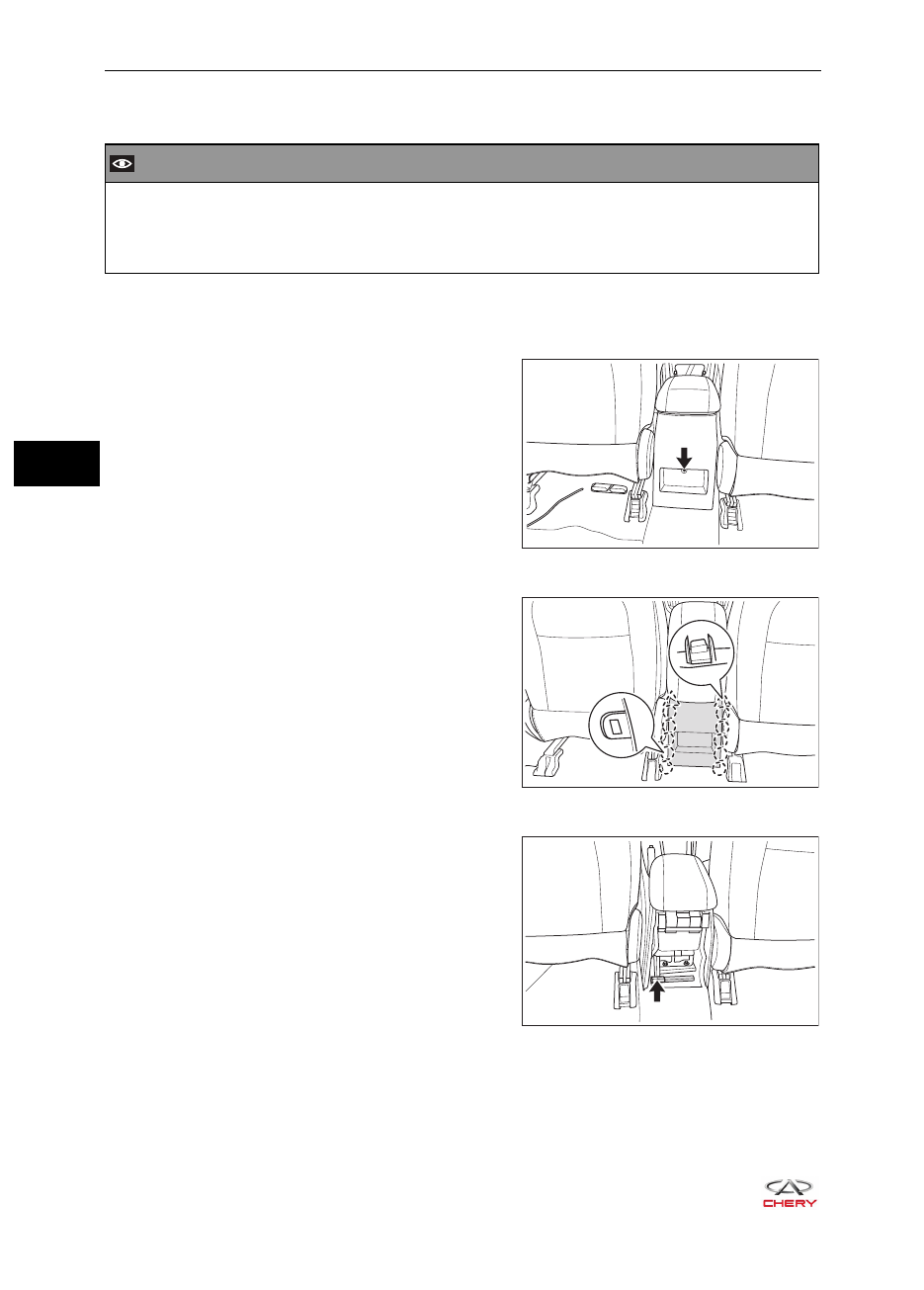

Низкочастотная антенна

Снятие

 ВНИМАНИЕ

Во избежание несчастных случаев при снятии низкочастотной антенны требуется надевать



•

средства защиты для обеспечения безопасности.
При демонтаже и установке низкочастотной антенны будьте осторожны, чтобы не поцарапать



•

лакокрасочное покрытие кузова.

1.   Выключите все электрооборудование и выключите зажигание.
2.   Отсоедините «отрицательный» провод аккумуляторной батареи.
3.   Снимите заднюю крышку напольной консоли.

a.   Отверните винт крепления (указан стрелкой)

задней крышки напольной консоли.
(Момент затяжки: 1,5 ± 0,5 Н·м)

b.   Откройте отсек для мелких предметов в под-

локотнике.

c.   С помощью отвертки, обернутой защитной

лентой, отсоедините защелки на задней
крышке напольной консоли и снимите заднюю
крышку напольной консоли.

4.   Снимите низко/среднечастотную антенну.

a.   Отсоедините разъем (указан стрелкой) низко/

среднечастотной антенны.

b.   С помощью отвертки, обернутой защитной

лентой, отсоедините фиксатор низко/средне-
частотной антенны и снимите низко/среднеча-
стотную антенну.

RT21370480

RT21370481

RT21370490

37-

55

37 - ЗАМКИ ДВЕРЕЙ

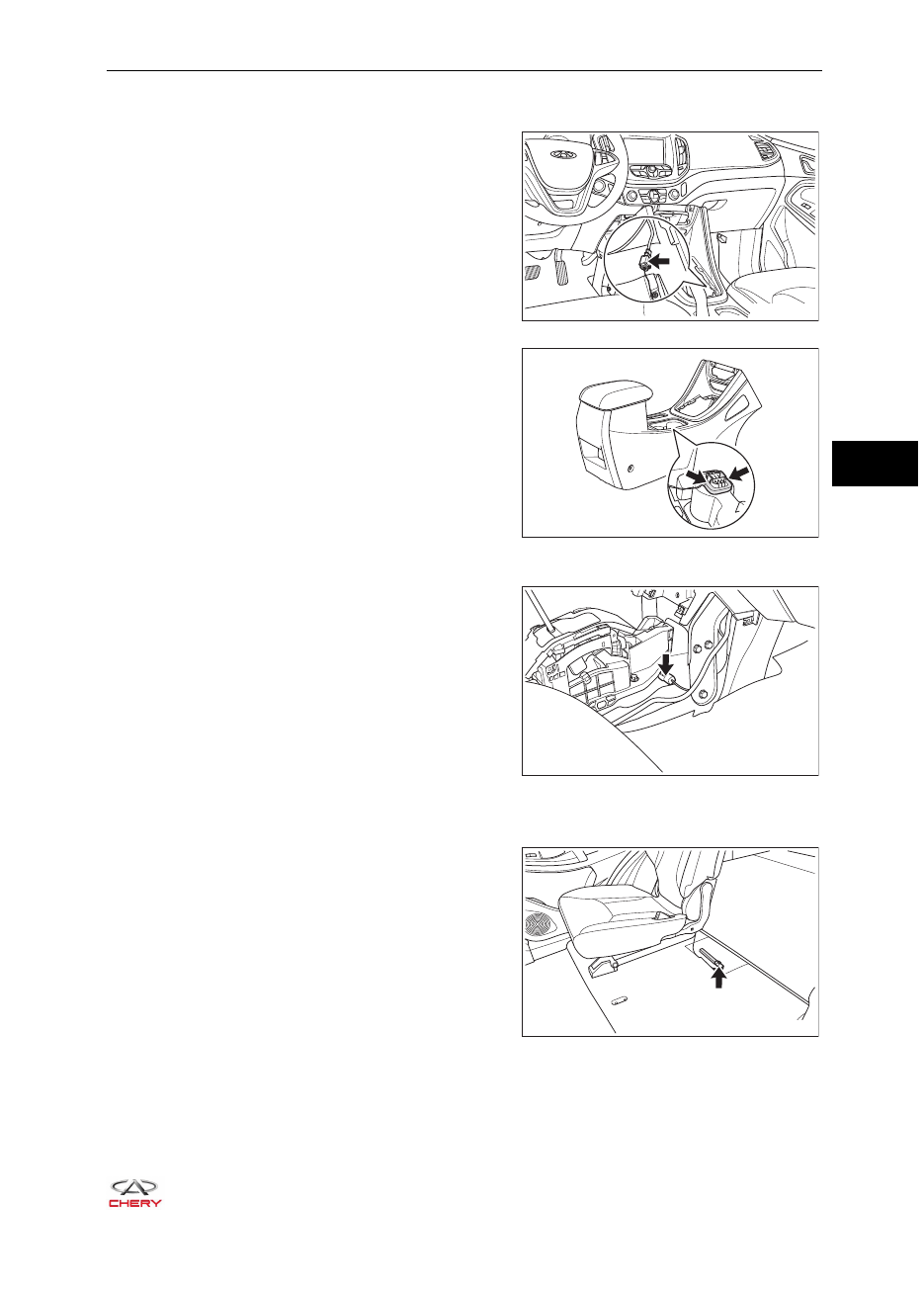

5.   Снимите индукционную катушку противоугонной системы.

a.   Снимите напольную консоль в сборе (см. с. 45-9).
 К

СВЕДЕНИЮ:



Разъем индукционной катушки противоугон-
ной системы отсоединяется при снятии на-
польной консоли в сборе.

b.   Отсоедините защелки (указаны стрелкой) и

снимите индукционную катушку противоугон-
ной системы.

6.   Снимите переднюю низкочастотную антенну.

a.   Отсоедините разъем (указан стрелкой) перед-

ней низкочастотной антенны.

b.   С помощью отвертки, обернутой защитной

лентой, отсоедините фиксатор передней
низкочастотной антенны и снимите переднюю
низкочастотную антенну.

7.   Снимите заднюю низкочастотную антенну.

a.   Снимите заднее левое сиденье (см. с. 46-25).
b.   Отсоедините разъем (указан стрелкой) задней

низкочастотной антенны.

c.   С помощью отвертки, обернутой защитной

лентой, отсоедините фиксатор задней низко-
частотной антенны и снимите заднюю низко-
частотную антенну.

8.   Снимите задний бампер в сборе (см. с. 48-11).
9.   Снимите низкочастотную антенну механизма отпирания двери багажного отделения.

RT21450181

RT21450191

RT21370470
