37 - ЗАМКИ ДВЕРЕЙ

Цилиндр замка передней двери

Снятие

 ВНИМАНИЕ

Во избежание несчастных случаев при снятии цилиндра замка передней двери требуется на-



•

девать средства защиты для обеспечения безопасности.
При снятии цилиндра замка передней двери следует исключить повреждение отделки салона и



•

лакокрасочного покрытия кузова.

1.   Выключите все электрооборудование и выключите зажигание.
2.   Отсоедините «отрицательный» провод аккумуляторной батареи.
3.   Снимите обивку передней левой двери (см. с. 47-23).
4.   Снимите кронштейн крепления внутренней ручки передней левой двери (см. с. 47-29).
5.   Снимите защитную пленку передней левой двери (см. с. 47-30).

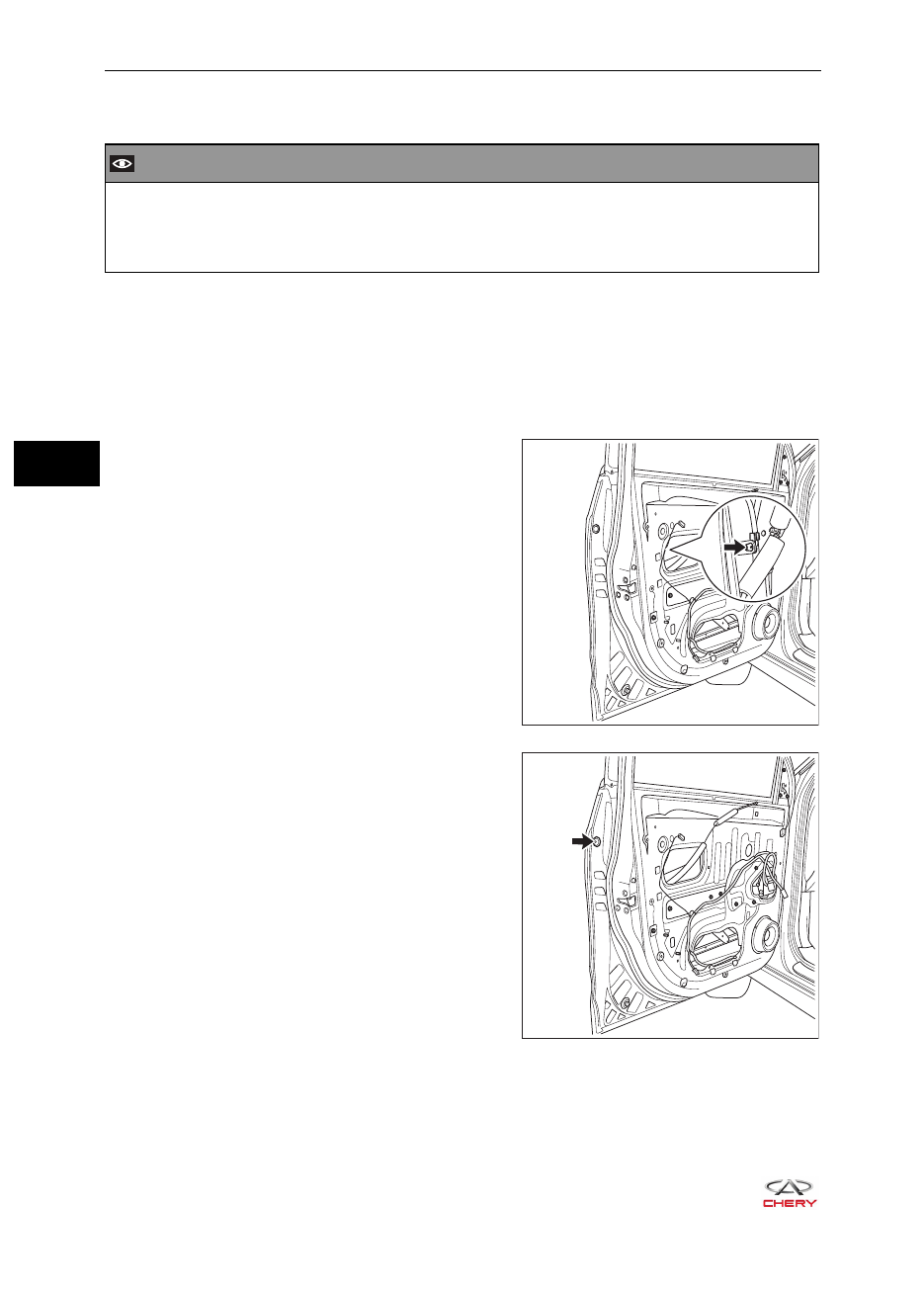

6.   Снимите защитную накладку цилиндра замка передней левой двери.

a.   Отсоедините фиксатор (указан стрелкой)

между замком передней двери и рычагом ци-
линдра замка передней двери.

b.   С помощью отвертки, обернутой защитной

лентой, снимите заглушку (указана стрелкой)
защитной накладки цилиндра замка передней
двери.

c.   Отверните винт крепления (2) защитной накладки цилиндра замка передней двери и сни-

мите защитную накладку цилиндра замка передней двери.
(Момент затяжки: 5 ± 1 Н·м)

RT21370080

RT21370120

37-

45

37 - ЗАМКИ ДВЕРЕЙ



К СВЕДЕНИЮ:



Нет необходимости отворачивать винт крепления защитной накладки цилиндра замка
передней левой двери, поскольку винт крепления объединен с защитной накладкой цилин-
дра замка передней двери.

7.   Снимите цилиндр замка передней левой двери.

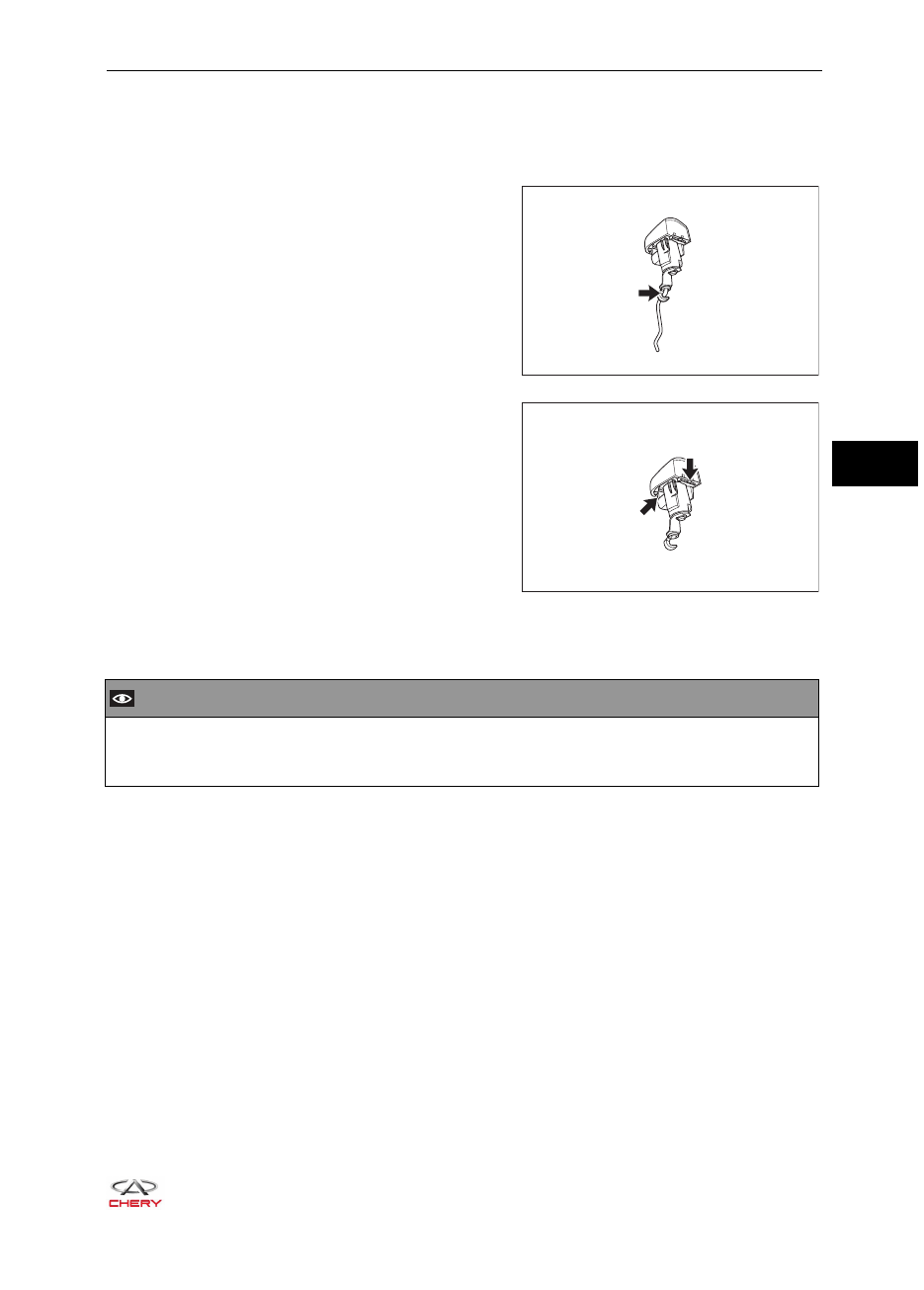

a.   Отсоедините фиксатор (указан стрелкой) от

рычага цилиндра замка передней двери.

b.   С помощью отвертки, обернутой защитной

лентой, отсоедините фиксаторы (указаны
стрелкой), чтобы отделить защитную накладку
цилиндра замка передней двери от цилиндра
замка передней двери.

Установка

Установка должна производиться в порядке, обратном снятию.

 ВНИМАНИЕ

При установке цилиндра замка передней двери верните фиксатор на рычаг.



•

После установки цилиндра замка передней двери проверьте, правильно ли работает цилиндр



•

замка.

RT21370130

RT21370140

37-

46

37 - ЗАМКИ ДВЕРЕЙ

Фиксатор замка передней двери

Снятие

К СВЕДЕНИЮ:

Последовательность выполнения операций на правой и левой сторонах одинакова.



•

Ниже изложена последовательность выполнения работы на левой стороне.



•

 ВНИМАНИЕ

Во избежание несчастных случаев при снятии фиксатора замка передней двери требуется на-



•

девать средства защиты для обеспечения безопасности.
При снятии фиксатора замка передней двери следует исключить повреждение лакокрасочного



•

покрытия кузова.

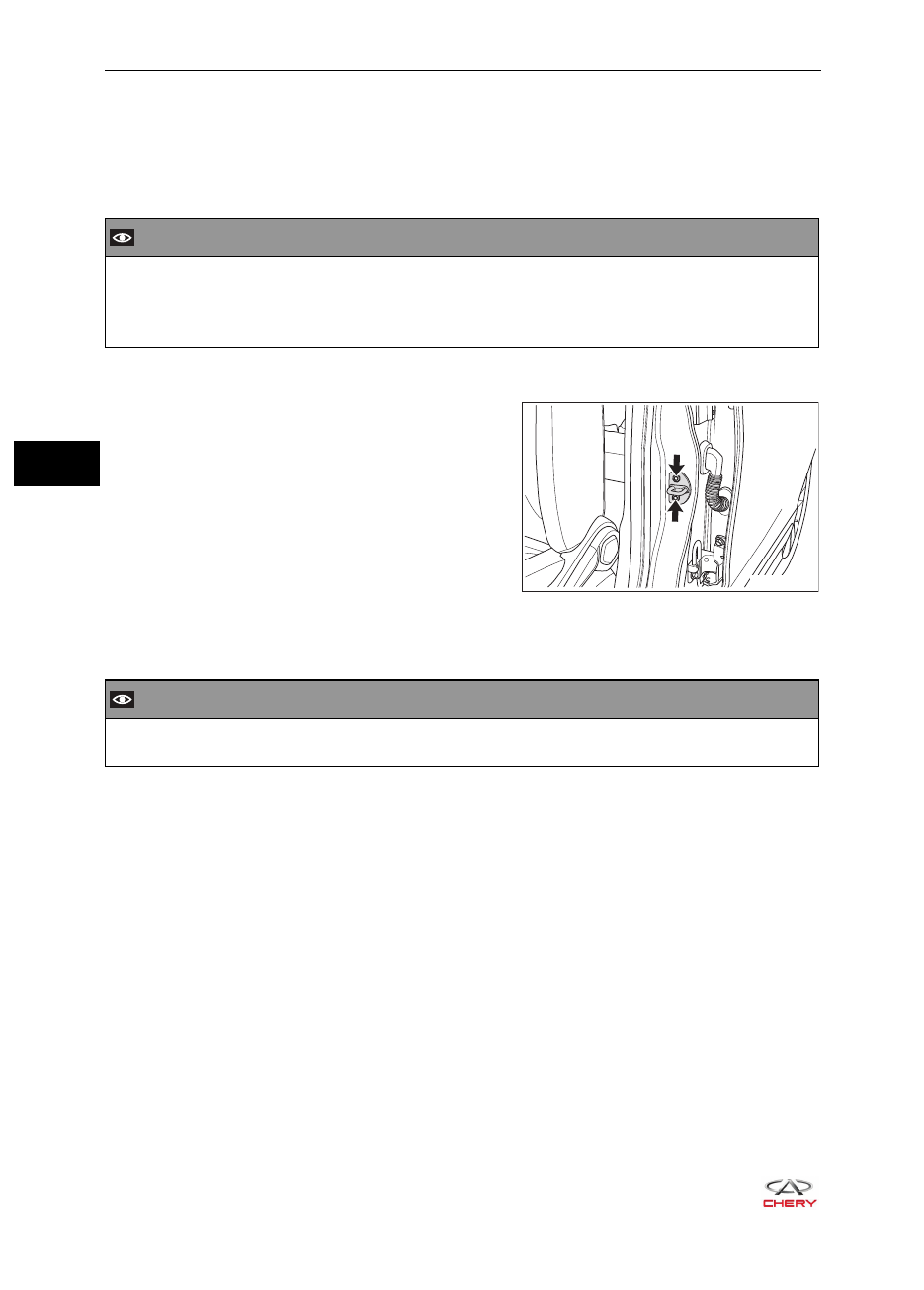

1.   Снимите фиксатор замка передней левой двери.

a.   Отверните 2 винта крепления (указаны стрел-

кой) фиксатора замка передней левой двери.
(Момент затяжки: 10 ± 1 Н·м)

b.   Снимите фиксатор замка передней левой две-

ри.

Установка

Установка должна производиться в порядке, обратном снятию.

 ВНИМАНИЕ

При установке фиксатора замка передней двери следует исключить повреждение лакокрасоч-



•

ного покрытия кузова.

RT21370150

37-

47

37 - ЗАМКИ ДВЕРЕЙ

Замок задней двери

Снятие

К СВЕДЕНИЮ:

Последовательность выполнения операций на правой и левой сторонах одинакова.



•

Ниже изложена последовательность выполнения работы на левой стороне.



•

 ВНИМАНИЕ

Во избежание несчастных случаев при снятии замка задней двери требуется надевать средства



•

защиты для обеспечения безопасности.
При снятии замка задней двери следует исключить повреждение отделки салона и лакокрасоч-



•

ного покрытия кузова.

1.   Выключите все электрооборудование и выключите зажигание.
2.   Отсоедините «отрицательный» провод аккумуляторной батареи.
3.   Снимите обивку задней левой двери (см. с. 47-36).
4.   Снимите кронштейн крепления внутренней ручки задней левой двери (см. с. 47-41).
5.   Снимите защитную пленку задней левой двери (см. с. 47-41).

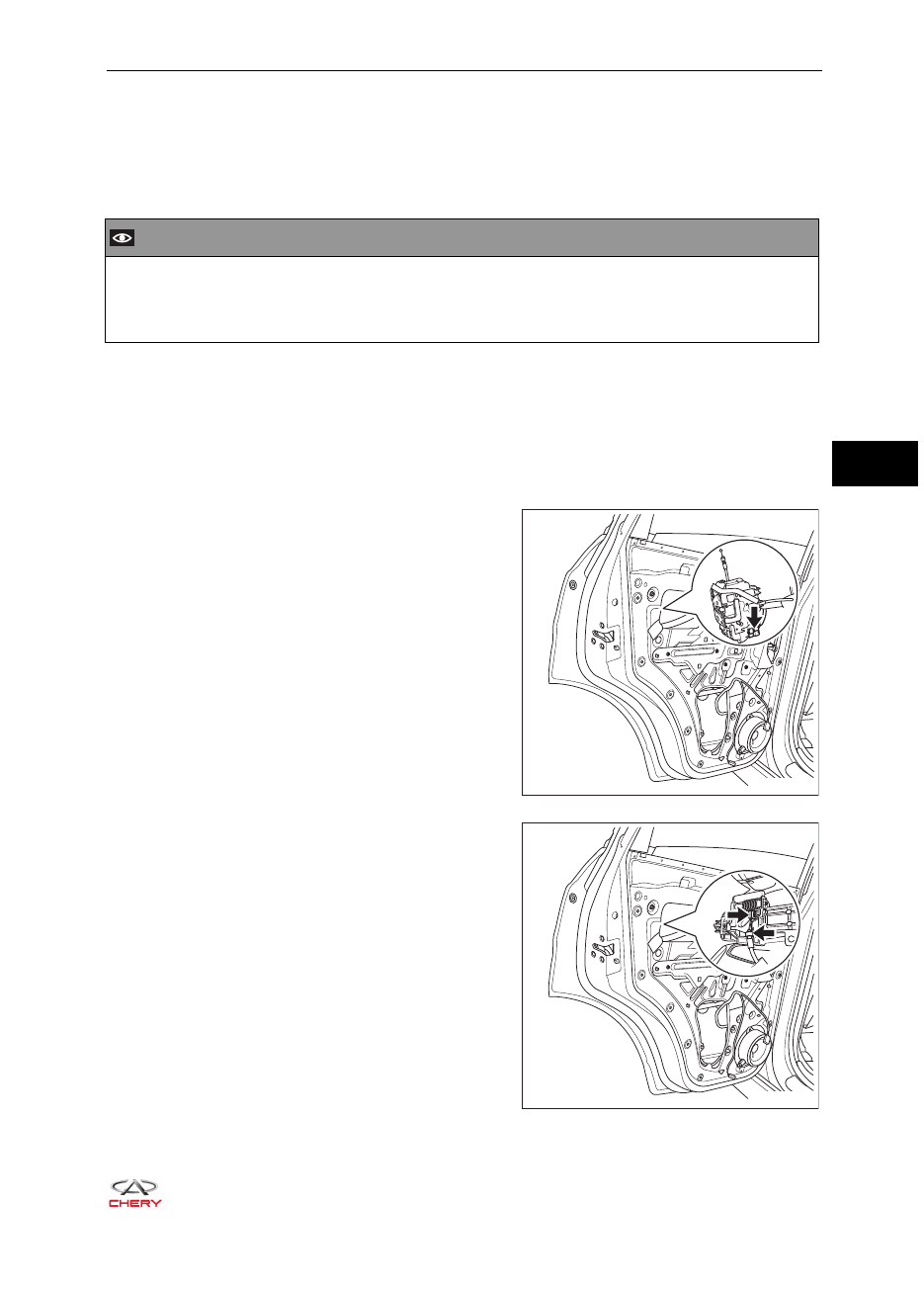

6.   Снимите замок задней левой двери.

a.   Отсоедините разъем (указан стрелкой) замка

задней двери.

b.   Отсоедините трос (указан стрелкой), соеди-

няющий замок задней двери и основание
внутренней ручки задней двери.

RT21370170
