37-

36

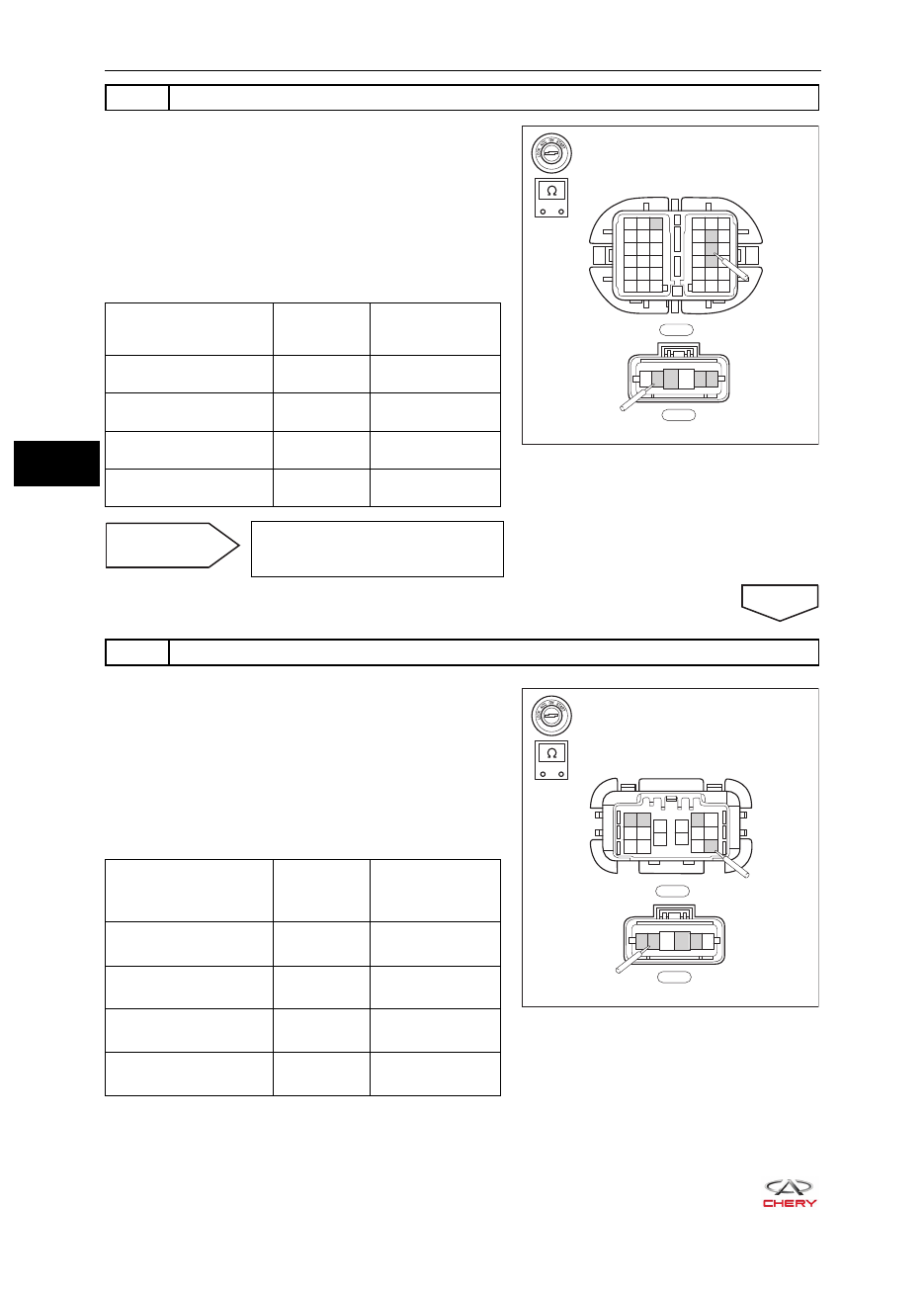

37 - ЗАМКИ ДВЕРЕЙ

5

Проверьте жгут проводов и разъем передней правой двери

a.   Поверните замок зажигания в положение LOCK.
b.   Отсоедините «отрицательный» провод аккумуля-

торной батареи.

c.   Отсоедините разъемы H-002 и H-005 жгута прово-

дов передней правой двери.

d.   С помощью цифрового мультиметра проверьте

электрическую проводимость между разъемами
H-002 и H-005 жгута проводов передней правой две-
ри в соответствии с приведенной ниже таблицей.

Контакт для

подключения

мультиметра

Условия

Условия

проверки

H-002 (3) - H-005 (2)

Всегда

Проводимость

имеется

H-002 (8) - H-005 (5)

Всегда

Проводимость

имеется

H-002 (5) - H-005 (4)

Всегда

Проводимость

имеется

H-002 (11) - H-005 (1)

Всегда

Проводимость

имеется

Неисправность

Отремонтируйте или заме-
ните жгут проводов и разъем
передней правой двери

ДА

6

Проверьте жгут проводов и разъем задней левой двери

a.   Поверните замок зажигания в положение LOCK.
b.   Отсоедините «отрицательный» провод аккумуля-

торной батареи.

c.   Отсоедините разъемы L-001 и L-005 жгута прово-

дов задней левой двери.

d.   С помощью цифрового мультиметра проверьте

электрическую проводимость между разъемами
L-001 и L-005 жгута проводов задней левой двери
в соответствии с приведенной ниже таблицей.

Контакт для

подключения

мультиметра

Условия

Условия

проверки

L-001 (2) - L-005 (2)

Всегда

Проводимость

имеется

L-001 (3) - L-005 (1)

Всегда

Проводимость

имеется

L-001 (5) - L-005 (5)

Всегда

Проводимость

имеется

L-001 (6) - L-005 (16)

Всегда

Проводимость

имеется

-

+

RT21370660

1

1

2

2

3

3

4 5 6
7 8 9

10 11 12
13 14 15
16

4
7

10
13
16

17

5

8

11
14
17

18

6
9

12
15
18

H-002

1

2

3

4

5

6

H-005

-

+

RT21370670

1

2

3

4

5

6

L-001

1 2
7 8

13 14

3

4

9

10

5 6

11 12
15 16

L-005

37-

37

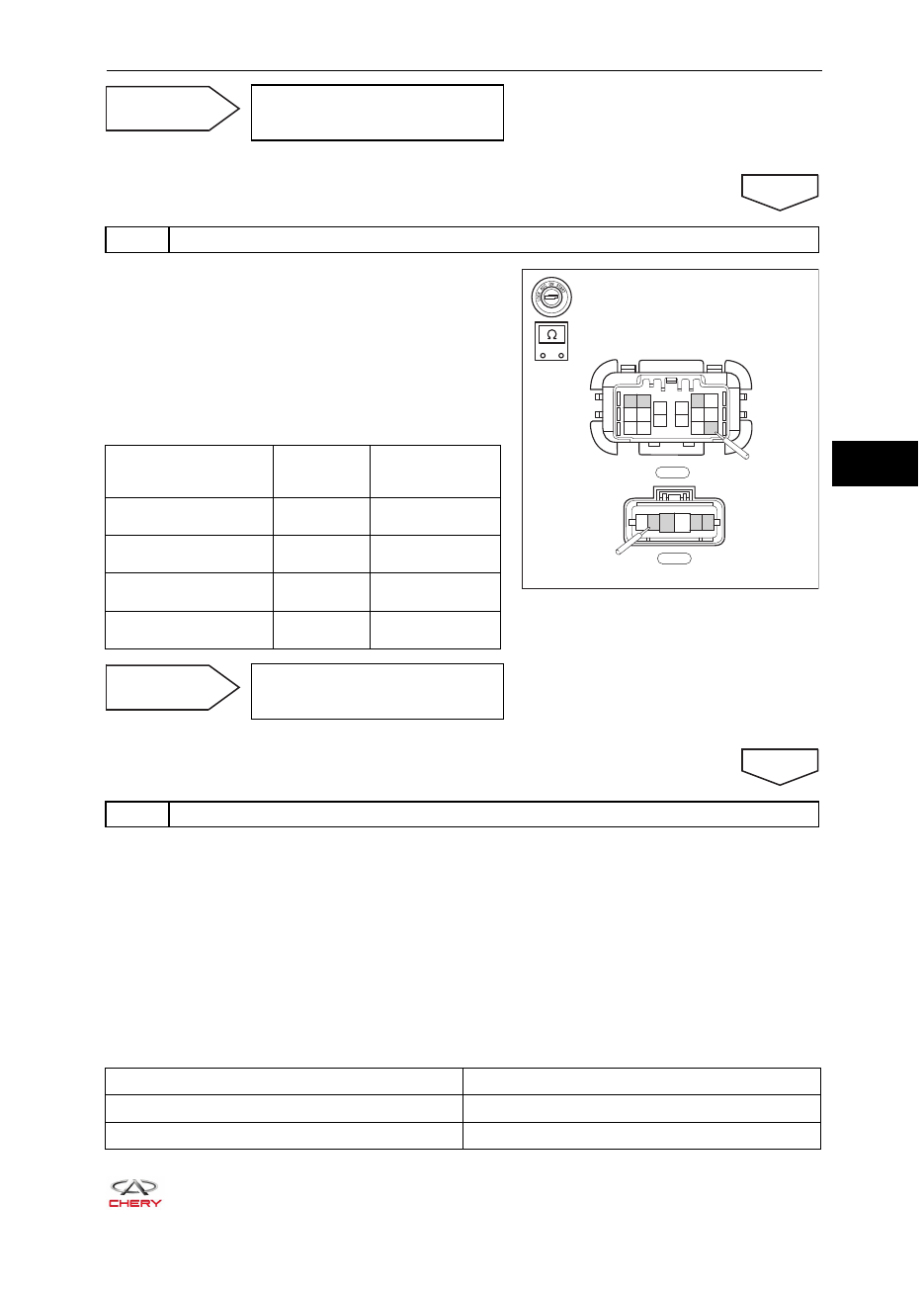

37 - ЗАМКИ ДВЕРЕЙ

Неисправность

Отремонтируйте или замените
жгут проводов и разъем
задней левой двери

ДА

7

Проверьте жгут проводов и разъем задней правой двери

a.   Поверните замок зажигания в положение LOCK.
b.   Отсоедините «отрицательный» провод аккумуля-

торной батареи.

c.   Отсоедините разъемы R-002 и R-004 жгута прово-

дов задней правой двери.

d.   С помощью цифрового мультиметра проверьте

электрическую проводимость между разъемами
R-002 и R-004 жгута проводов задней правой две-
ри в соответствии с приведенной ниже таблицей.

Контакт для

подключения

мультиметра

Условия

Условия

проверки

R-002 (1) - R-004 (4)

Всегда

Проводимость

имеется

R-002 (2) - R-004 (5)

Всегда

Проводимость

имеется

R-002 (5) - R-004 (2)

Всегда

Проводимость

имеется

R-002 (16) - R-004 (4)

Всегда

Проводимость

имеется

Неисправность

Отремонтируйте или замените
жгут проводов и разъем
задней правой двери

ДА

8

Подтвердите диагностические коды

a.   Отсоедините все разъемы.
b.   Присоедините «отрицательный» провод аккумуляторной батареи.
c.   Включите зажигание.
d.   Используйте диагностический тестер X-431 3G с последней версией программного обеспече-

ния для записи и удаления диагностических кодов, записанных в блоке управления системами
кузова (BCM).

e.   Поверните замок зажигания в положение LOCK и подождите несколько минут.
f.   Поверните замок зажигания в положение ON.
g.   Используйте диагностический тестер X-431 3G с последней версией программного обеспече-

ния для считывания диагностических кодов, записанных в блоке управления системами кузова
(BCM).

Результат проверки

Обратитесь к

Выведены диагностические коды B102471 и B102711

Неисправность

Диагностический код не выводится

OK

-

+

RT21370680

1

2

3

4

5

6

R-004

1 2
7 8

13 14

3

4

9

10

5 6

11 12
15 16

R-002

37-

38

37 - ЗАМКИ ДВЕРЕЙ

Неисправность

Замените бок управления
системами кузова (BCM)

ДА

Система исправна

37-

39

37 - ЗАМКИ ДВЕРЕЙ

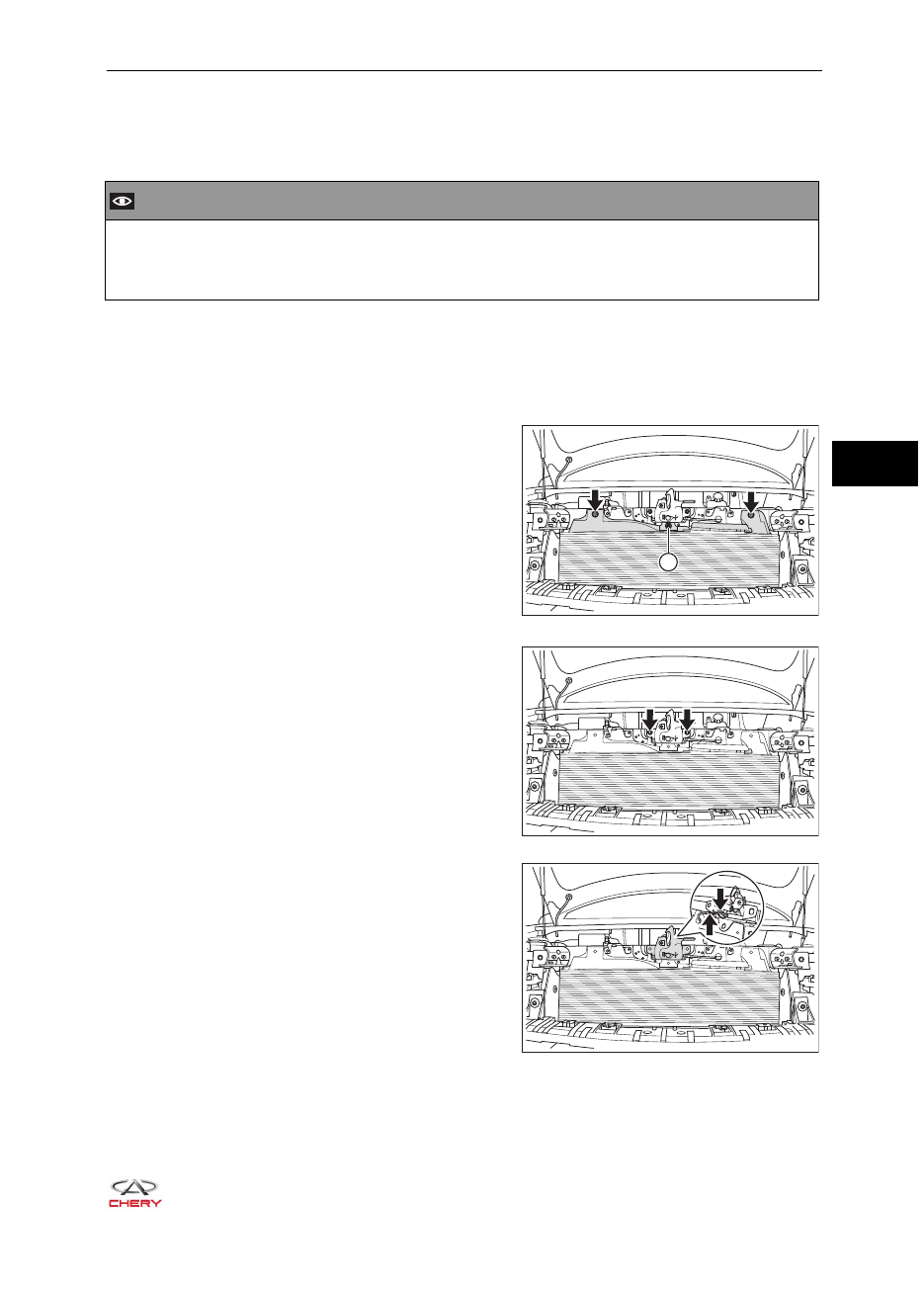

ОБСЛУЖИВАНИЕ НА АВТОМОБИЛЕ

Замок капота

Снятие

 ВНИМАНИЕ

Во избежание несчастных случаев при снятии замка капота требуется надевать средства защи-



•

ты для обеспечения безопасности.
При снятии замка капота следует исключить повреждение лакокрасочного покрытия кузова.



•

1.   Выключите все электрооборудование и выключите зажигание.
2.   Отсоедините «отрицательный» провод аккумуляторной батареи.
3.    Снимите решетку радиатора (см. с. 48-8).
4.   Снимите отделку верхней поперечины рамки радиатора (см. с. 48-10).
5.   Снимите дефлектор верхней поперечины рамки радиатора.

a.   Снимите 2 пластиковых фиксатора (указаны

стрелкой) и гайку крепления (1) дефлектора
верхней поперечины рамки радиатора.
(Момент затяжки: 10 ± 1 Н·м)

b.   Снимите дефлектор верхней поперечины рам-

ки радиатора.

6.   Снимите замок капота.

a.   Отверните 2 гайки крепления (указаны стрел-

кой) замка капота двигателя.
(Момент затяжки: 10 ± 1 Н·м)

b.   Отсоедините трос замка капота (указан стрел-

кой) с фиксатора и снимите замок капота
двигателя.

1

RT21370050

RT21370060

RT21370061
