Chery Tiggo 5 (T21). Руководство по ремонту - часть 419

36-

36

36 - СТЕКЛООЧИСТИТЕЛЬ И СТЕКЛООМЫВАТЕЛЬ

Установка

Установка должна производиться в порядке, обратном снятию.

 ВНИМАНИЕ

Всегда выполняйте операции осторожно, чтобы не повредить компоненты при установке рас-



•

пылителя омывателя заднего стекла.
При установке распылителя омывателя заднего стекла установите на место штуцер трубки для



•

жидкости омывателя ветрового стекла.
Проверьте исправную работу распылителя омывателя заднего стекла после установки распы-



•

лителя омывателя заднего стекла.

36-

37

36 - СТЕКЛООЧИСТИТЕЛЬ И СТЕКЛООМЫВАТЕЛЬ

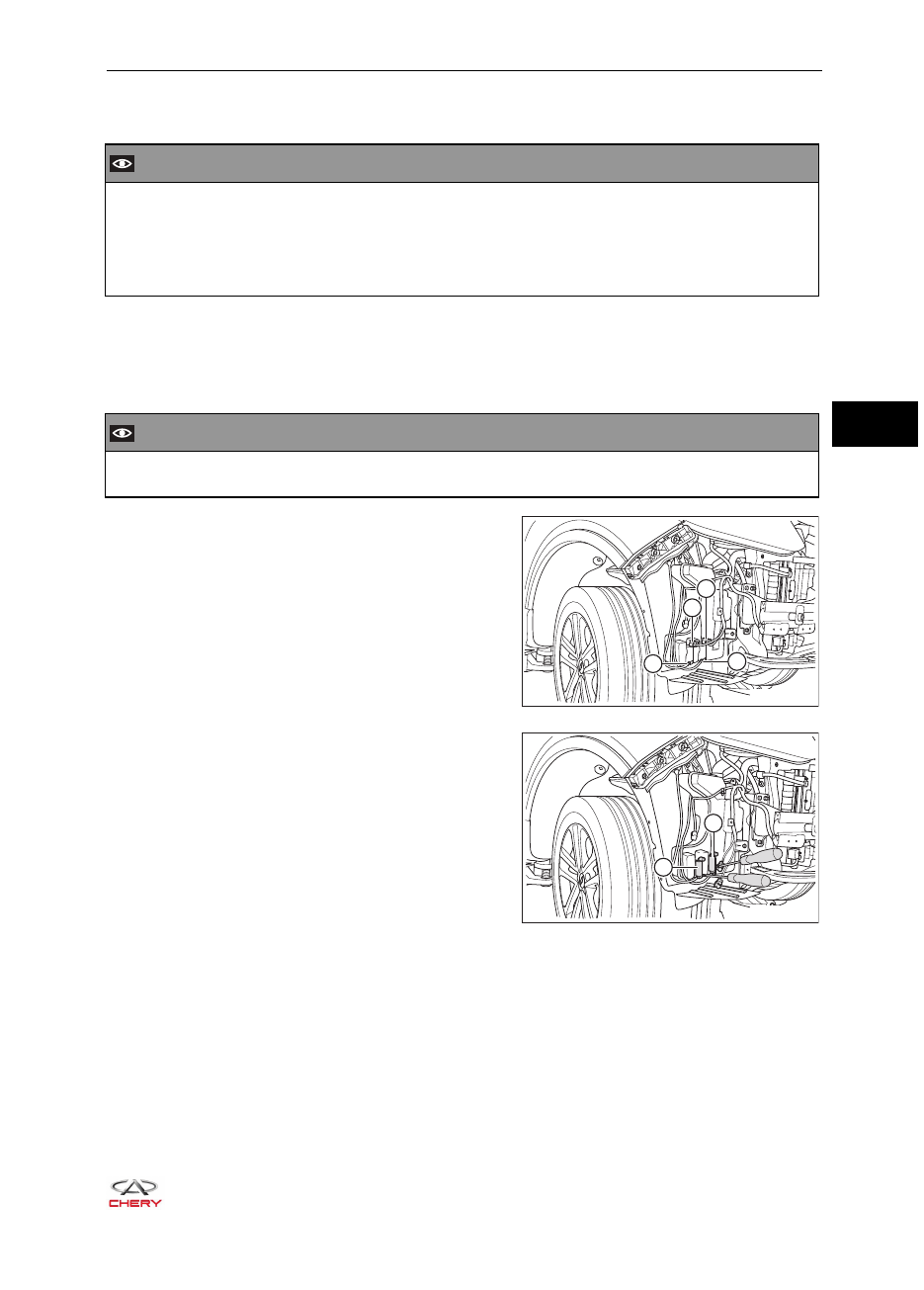

Насос омывателя

Снятие

 ВНИМАНИЕ

Во избежание несчастных случаев при снятии насоса омывателя требуется надевать средства



•

защиты для обеспечения безопасности.
При снятии насоса омывателя следует приложить соответствующее усилие. Не следует дей-



•

ствовать грубо.
При снятии насоса омывателя следует исключить повреждение лакокрасочного покрытия кузова.



•

1.   Выключите все электрооборудование и выключите зажигание.
2.   Отсоедините «отрицательный» провод аккумуляторной батареи.
3.   Снимите передний бампер в сборе (см. с. 48-11).
4.   Снимите насосы омывателя ветрового/заднего стекла.

 ВНИМАНИЕ

Перед снятием насоса омывателя подставьте под него емкость для сбора жидкости для омыва-



•

теля.

a.   Отсоедините разъем (1) насоса омывателя

ветрового стекла и разъем насоса омывателя
заднего стекла (2).

b.   Разъедините соединение (3) трубки для по-

дачи жидкости и насоса омывателя ветрового
стекла, а также соединение (4) трубки для
подачи жидкости и насоса омывателя заднего
стекла.

c.   С помощью отвертки, обернутой защитной

лентой, снимите насос омывателя ветрового
стекла (1) и насос омывателя заднего стекла (2).

1

2

4

3

RT21360260

RT21360270

1

2

36-

38

36 - СТЕКЛООЧИСТИТЕЛЬ И СТЕКЛООМЫВАТЕЛЬ

Установка

Установка должна производиться в порядке, обратном снятию.

 ВНИМАНИЕ

Всегда выполняйте операции осторожно, чтобы не повредить компоненты при установке насо-



•

са омывателя.
При установке насоса омывателя установите на место трубку для жидкости омывателя.



•

После установки насоса омывателя проверьте работу омывателя.



•

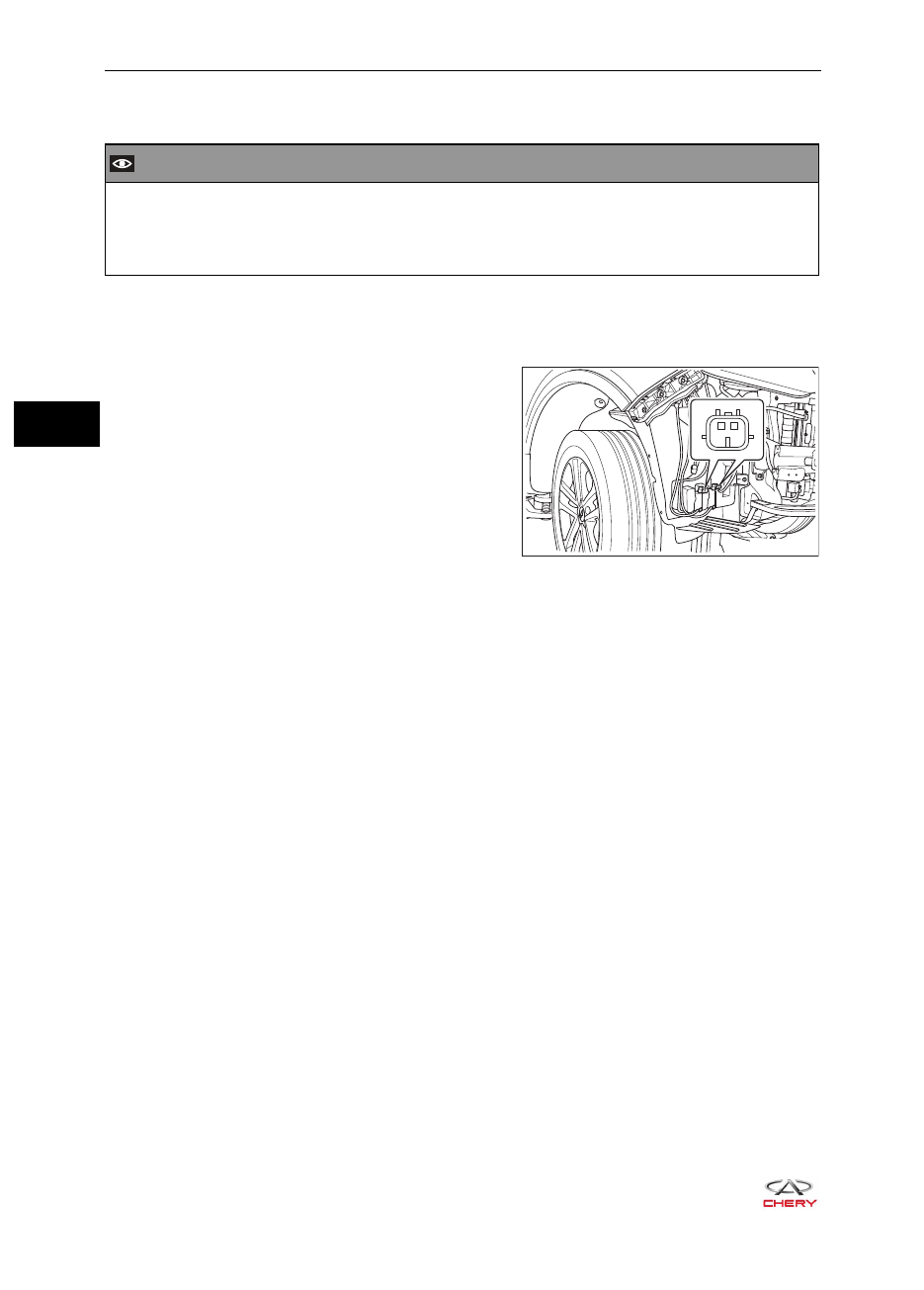

Проверка

1.   Проверьте насосы омывателя ветрового/заднего стекла.

a.   Залейте в бачок омывателя жидкость для омывателя.
b.   Соедините «положительный» (+) провод

аккумуляторной батареи с контактом 1 насо-
са омывателя, а «отрицательный» (-) провод
аккумуляторной батареи к контакту 2.

c.   Проверьте, поступает ли жидкость из насоса омывателя.



OK: Жидкость поступает из насоса омывателя.



Если результат не соответствует указанному, замените насос омывателя.

RT21360280

2

1

36-

39

36 - СТЕКЛООЧИСТИТЕЛЬ И СТЕКЛООМЫВАТЕЛЬ

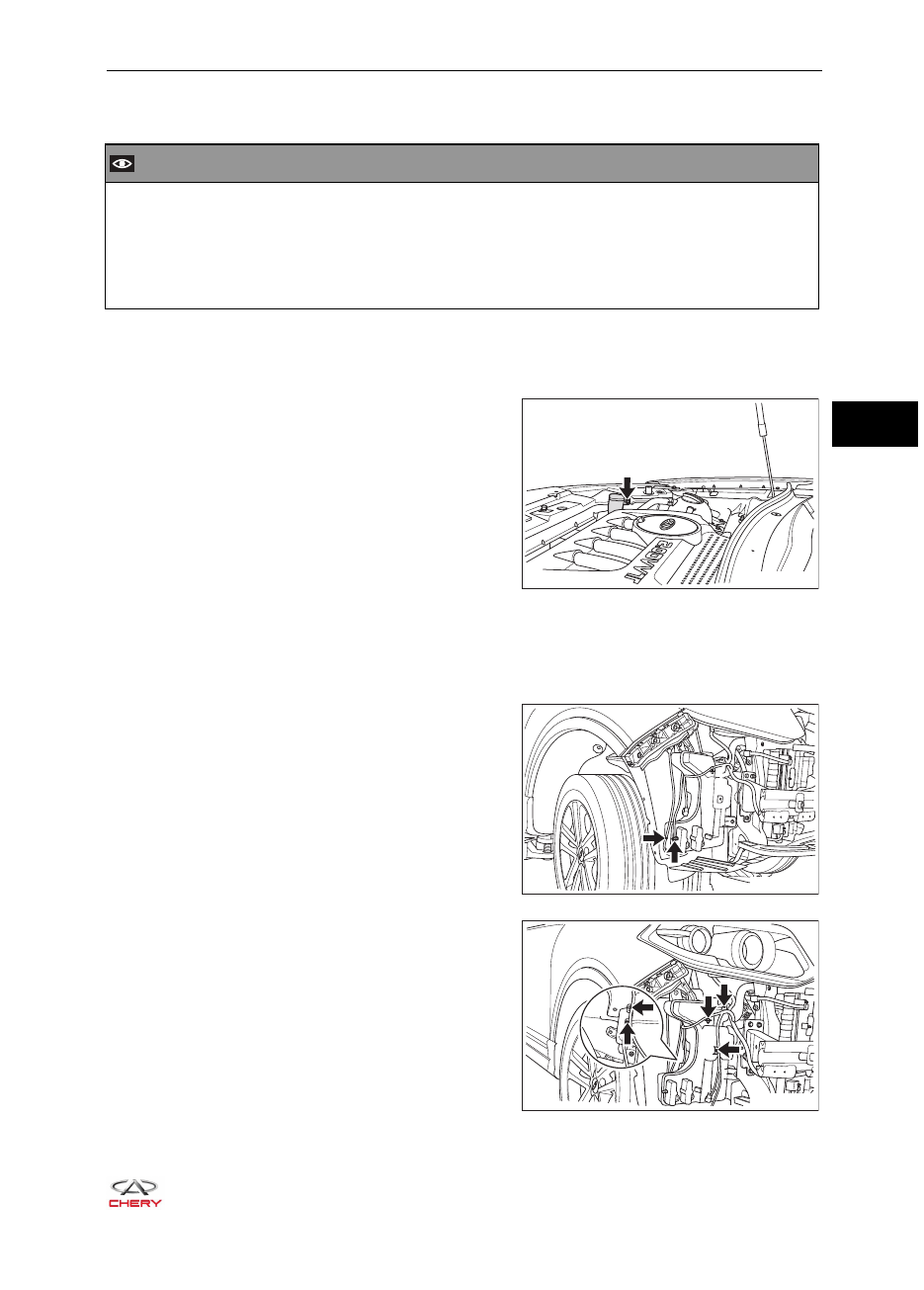

Бачок для жидкости омывателя

Снятие

 ВНИМАНИЕ

Во избежание несчастных случаев при снятии бачка для жидкости омывателя требуется наде-



•

вать средства защиты для обеспечения безопасности.
При снятии бачка для жидкости омывателя следует приложить соответствующее усилие. Не



•

следует действовать грубо.
При снятии бачка для жидкости омывателя следует исключить повреждение лакокрасочного



•

покрытия кузова.

1.   Выключите все электрооборудование и выключите зажигание.
2.   Отсоедините «отрицательный» провод аккумуляторной батареи.
3.   Снимите заливную горловину.

a.   Отверните болт крепления (указан стрелкой)

заливной горловины.
(Момент затяжки: 7 ± 1 Н·м)

b.   Снимите заливную горловину с бачка для жидкости омывателя.

4.   Снимите передний бампер в сборе (см. с. 48-11).
5.    Снимите насос омывателя (см. с. 36-37).
6.

Снимите бачок для жидкости омывателя.

a.   Извлеките трубки омывателя (указаны стрел-

ками) из углубления на бачке для жидкости
омывателя.

b.   Снимите зажимы (указаны стрелкой) с бачка

для жидкости омывателя.

RT21360290

RT21360300

RT21360311
