36-

28

36 - СТЕКЛООЧИСТИТЕЛЬ И СТЕКЛООМЫВАТЕЛЬ

Установка

Установка должна производиться в порядке, обратном снятию.

 ВНИМАНИЕ

Всегда выполняйте операции осторожно, чтобы не повредить другие компоненты при установке



•

моторедуктора очистителя ветрового стекла.
Перед установкой моторедуктора очистителя ветрового стекла отрегулируйте и проверьте



•

исходное положение самого моторедуктора и тяг привода очистителя. В противном случае очи-
ститель не будет работать нормально.
При установке моторедуктора очистителя ветрового стекла установите на место разъем и за-



•

тяните болты и гайки крепления указанным моментом.
После установки моторедуктора очистителя ветрового стекла проверьте его работу.



•

36-

29

36 - СТЕКЛООЧИСТИТЕЛЬ И СТЕКЛООМЫВАТЕЛЬ

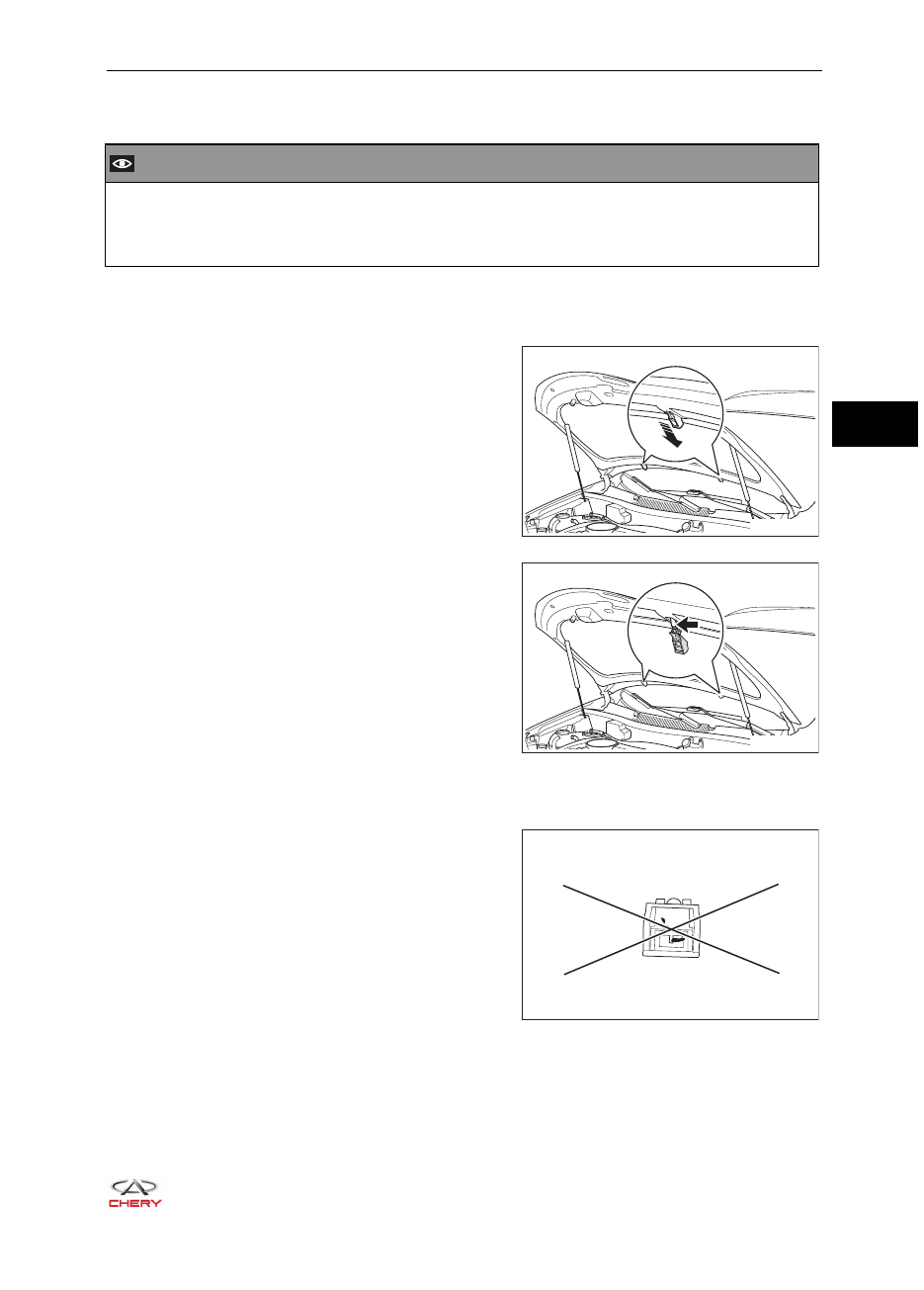

Распылитель омывателя ветрового стекла

Снятие

 ВНИМАНИЕ

Во избежание несчастных случаев при снятии распылителя омывателя ветрового стекла требу-



•

ется надевать средства защиты для обеспечения безопасности.
При снятии распылителя омывателя ветрового стекла следует приложить соответствующее



•

усилие. Не следует действовать грубо.

1.   Выключите все электрооборудование и выключите зажигание.
2.   Отсоедините «отрицательный» провод аккумуляторной батареи.
3.   Снимите распылитель омывателя ветрового стекла.

a.   Сдвиньте распылитель омывателя ветрового

стекла в направлении стрелки, как показано на
рисунке.

b.   Разъедините соединение (указано стрелкой)

распылителя омывателя ветрового стекла и
трубки для подачи жидкости, а затем снимите
распылитель омывателя ветрового стекла.

Проверка

1.   Проверьте распылитель омывателя ветрового

стекла.

a.   Проверьте распылитель омывателя ветро-

вого стекла на засорение, деформацию или
повреждение. При необходимости замените
распылитель омывателя ветрового стекла.

RT21360130

RT21360140

RT21360150

36-

30

36 - СТЕКЛООЧИСТИТЕЛЬ И СТЕКЛООМЫВАТЕЛЬ

Установка

Установка должна производиться в порядке, обратном снятию.

 ВНИМАНИЕ

Всегда выполняйте операции осторожно, чтобы не повредить компоненты при установке рас-



•

пылителя омывателя ветрового стекла.
При установке распылителя омывателя ветрового стекла установите на место штуцер трубки



•

для жидкости омывателя ветрового стекла.
Проверьте исправную работу распылителя омывателя ветрового стекла после установки рас-



•

пылителя омывателя ветрового стекла.

36-

31

36 - СТЕКЛООЧИСТИТЕЛЬ И СТЕКЛООМЫВАТЕЛЬ

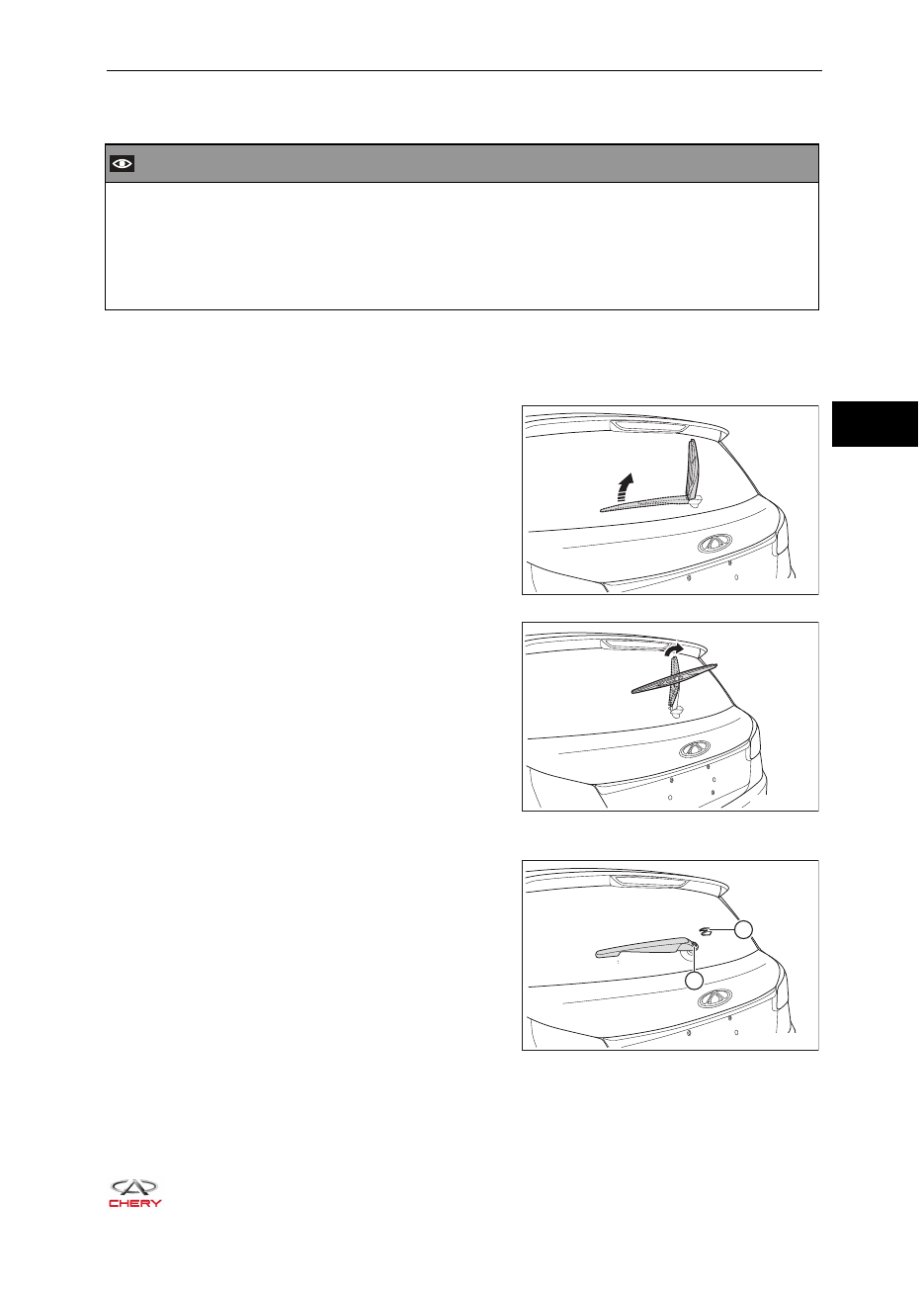

Рычаг очистителя заднего стекла

Снятие

 ВНИМАНИЕ

Во избежание несчастных случаев при снятии рычага очистителя заднего стекла требуется на-



•

девать средства защиты для обеспечения безопасности.
При снятии рычага очистителя заднего стекла следует приложить соответствующее усилие. Не



•

следует действовать грубо.
Будьте осторожны, чтобы при снятии рычага очистителя заднего стекла не поцарапать заднее



•

стекло.

1.   Выключите все электрооборудование и выключите зажигание.
2.   Отсоедините «отрицательный» провод аккумуляторной батареи.
3.   Снимите щетку очистителя заднего стекла.

a.   Поднимите рычаг очистителя заднего стекла в

направлении стрелки, как показано на рисунке.

b.   Потяните щетку с рычага очистителя заднего

стекла в направлении стрелки, как показано на
рисунке.

4.   Снимите рычаг очистителя заднего стекла.

a.   С помощью отвертки, обернутой защитной

лентой, снимите колпачок гайки крепления
рычага очистителя заднего стекла (1).

b.   Отверните 2 гайки крепления (2) рычага очи-

стителя заднего стекла.
(Момент затяжки: 10 ± 1 Н·м)

c.   Снимите рычаг очистителя заднего стекла.

RT21360170

RT21360180

RT21360190

1

2
