Chery Tiggo 5 (T21). Руководство по ремонту - часть 415

36-

20

36 - СТЕКЛООЧИСТИТЕЛЬ И СТЕКЛООМЫВАТЕЛЬ

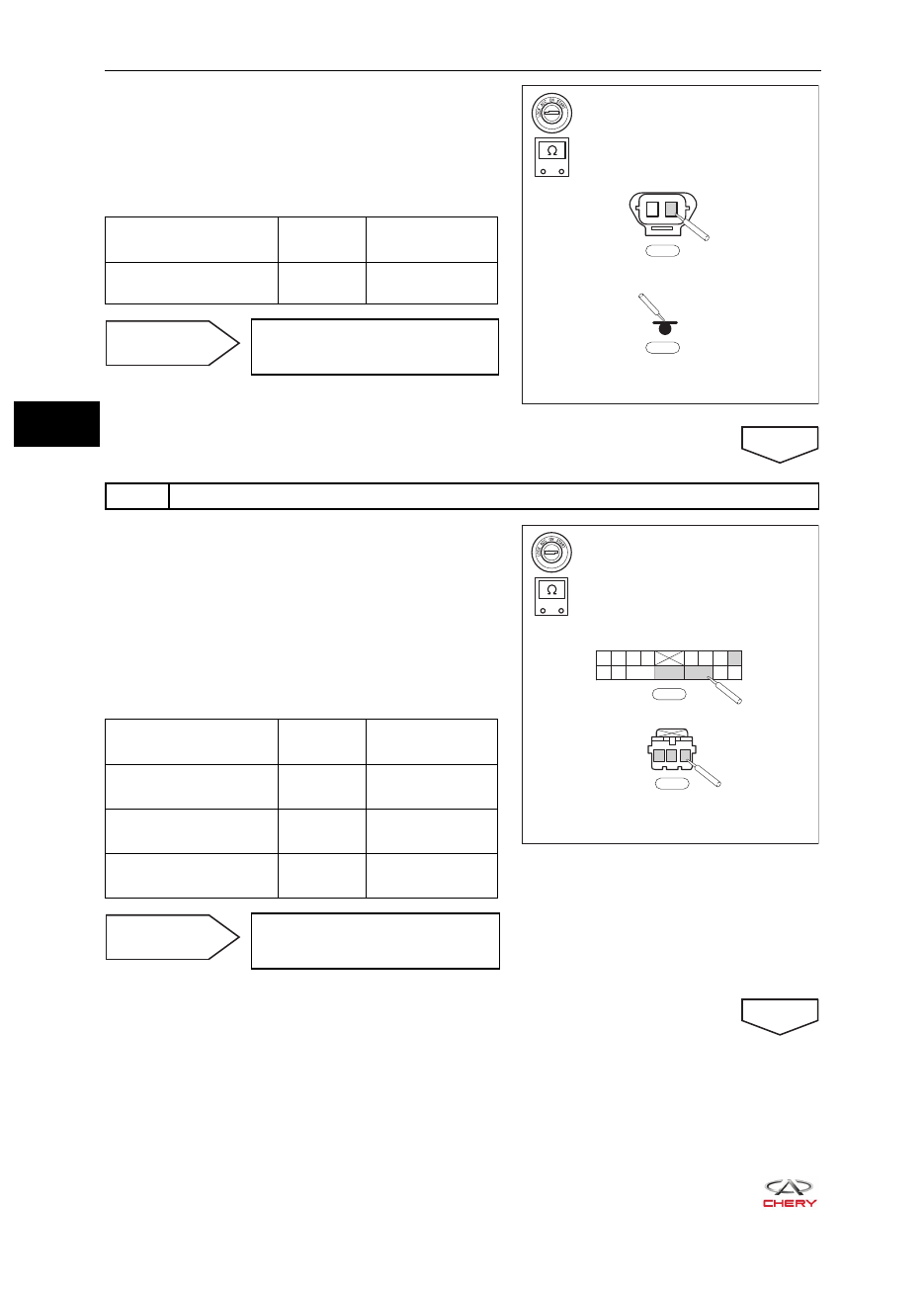

m.   Отсоедините разъем E-039 жгута проводов мотор-

ного отсека и соединение E-032 на «массу».

n.   С помощью цифрового мультиметра проверьте

электрическую проводимость между разъемом
E-039 жгута проводов моторного отсека и соеди-
нение E-032 на «массу» в соответствии с данными
приведенной ниже таблицы.

Подключение

мультиметра

Условия

Условия

проверки

E-039 (2) - E-032

Всегда

Проводимость

имеется

Неисправность

Отремонтируйте или заме-
ните разъем и жгут проводов
моторного отсека

ДА

9

Проверьте жгут проводов и разъем двери багажного отделения

a.  Поверните замок зажигания в положение LOCK.
b.   Отсоедините «отрицательный» провод аккумуля-

торной батареи.

c.   Отсоедините разъемы T-004 и T-007 жгута прово-

дов двери багажного отделения.

d.   С помощью цифрового мультиметра проверьте

электрическую проводимость между разъемами
T-004 и T-007 жгута проводов двери багажного
отделения в соответствии с данными приведенной
ниже таблицы.

Подключение

мультиметра

Условия

Условия

проверки

T-004 (1) - T-007 (2)

Всегда

Проводимость

имеется

T-004 (12) - T-007 (3)

Всегда

Проводимость

имеется

T-004 (11) - T-007 (1)

Всегда

Проводимость

имеется

Неисправность

Отремонтируйте или заме-
ните жгут проводов и разъем
двери багажного отделения

ДА

-

+

RT21360510

E-032

E-039

1

2

-

+

RT21360520

1
9

10

11

12

13

14

15

2

3

4

5

6

7

8

T-004

1 2 3

T-007

36-

21

36 - СТЕКЛООЧИСТИТЕЛЬ И СТЕКЛООМЫВАТЕЛЬ

10

Подтвердите диагностические коды

a.   Отсоедините все разъемы.
b.   Присоедините «отрицательный» провод аккумуляторной батареи.
c.   Включите зажигание.
d.   Используйте диагностический тестер X-431 3G с последней версией программного обеспече-

ния для записи и удаления диагностических кодов, записанных в блоке управления системами
кузова (BCM).

e.   Поверните замок зажигания в положение LOCK и подождите несколько минут.
f.   Поверните замок зажигания в положение ON.
g.   Используйте диагностический тестер X-431 3G с последней версией программного обеспече-

ния для считывания диагностических кодов, записанных в блоке управления системами кузова
(BCM).

h.   Считайте диагностические коды.

Результат проверки

Обратитесь к

Записаны диагностические коды B101471, B101571,
B101671, B101713, B101771, B101813, B101871

Неисправность

Нет диагностических кодов

OK

Неисправность

Замените бок управления системами
кузова (BCM)

ДА

Система работает нормально

36-

22

36 - СТЕКЛООЧИСТИТЕЛЬ И СТЕКЛООМЫВАТЕЛЬ

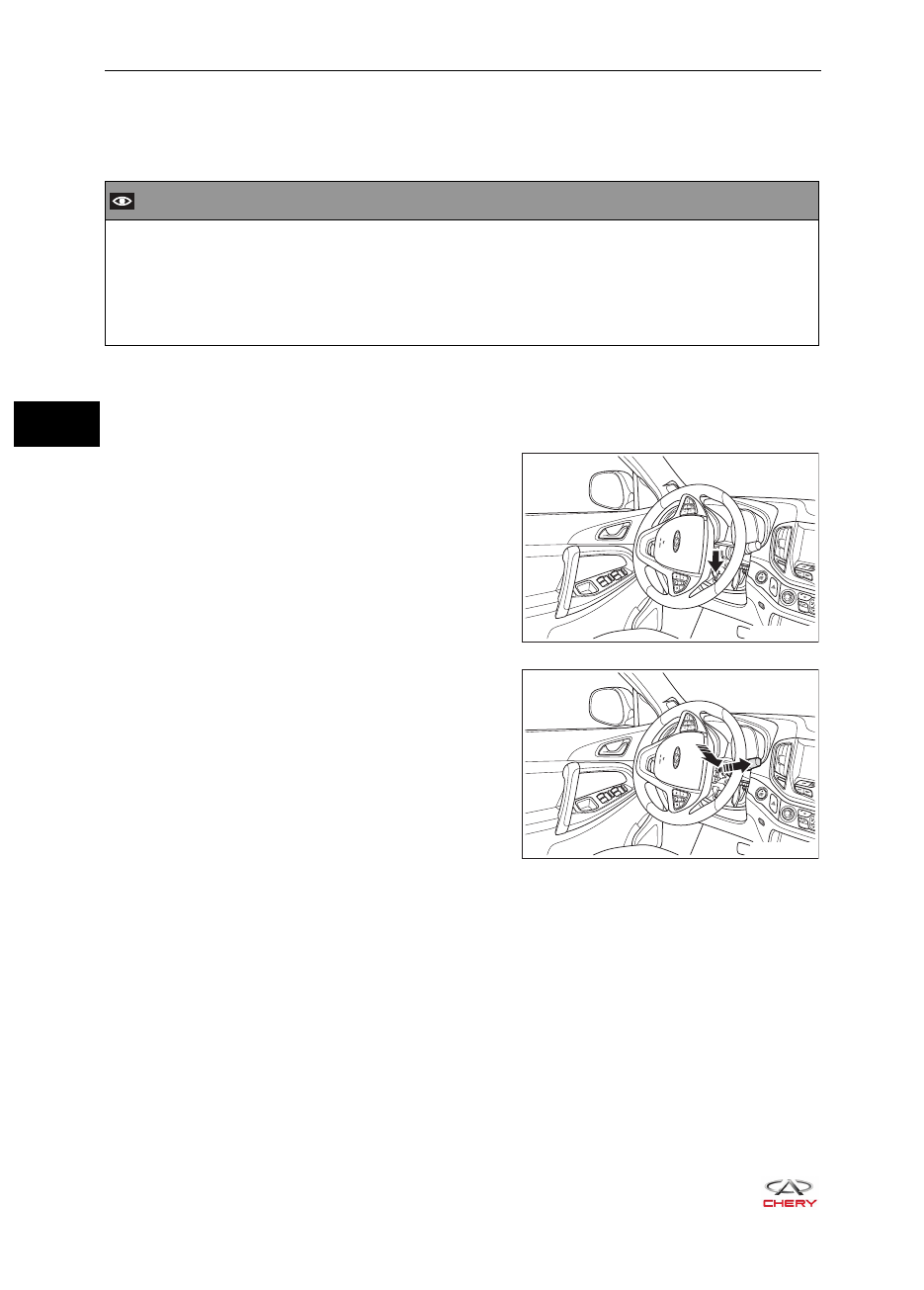

ОБСЛУЖИВАНИЕ НА АВТОМОБИЛЕ

Переключатель очистителя ветрового стекла

Снятие

 ВНИМАНИЕ

Во избежание несчастных случаев при снятии переключателя очистителя требуется надевать



•

средства защиты для обеспечения безопасности.
При снятии переключателя очистителя следует приложить соответствующее усилие. Не следу-



•

ет действовать грубо.
При снятии переключателя очистителя ветрового стекла следует исключить повреждение от-



•

делки салона и лакокрасочного покрытия кузова.

1.   Выключите все электрооборудование и выключите зажигание.
2.   Отсоедините «отрицательный» провод аккумуляторной батареи.
3.   Снимите АКБ (смотрите страницы 38-42).
4.   Снимите переключатель очистителя ветрового стекла.

a.   Отсоедините разъем переключателя очистите-

ля ветрового стекла (указан стрелкой).

b.   С помощью отвертки, обернутой защитной

лентой, сожмите защелки переключателя очи-
стителя и снимите его, осторожно выдвигая
наружу.

RT21360020

RT21360030

36-

23

36 - СТЕКЛООЧИСТИТЕЛЬ И СТЕКЛООМЫВАТЕЛЬ

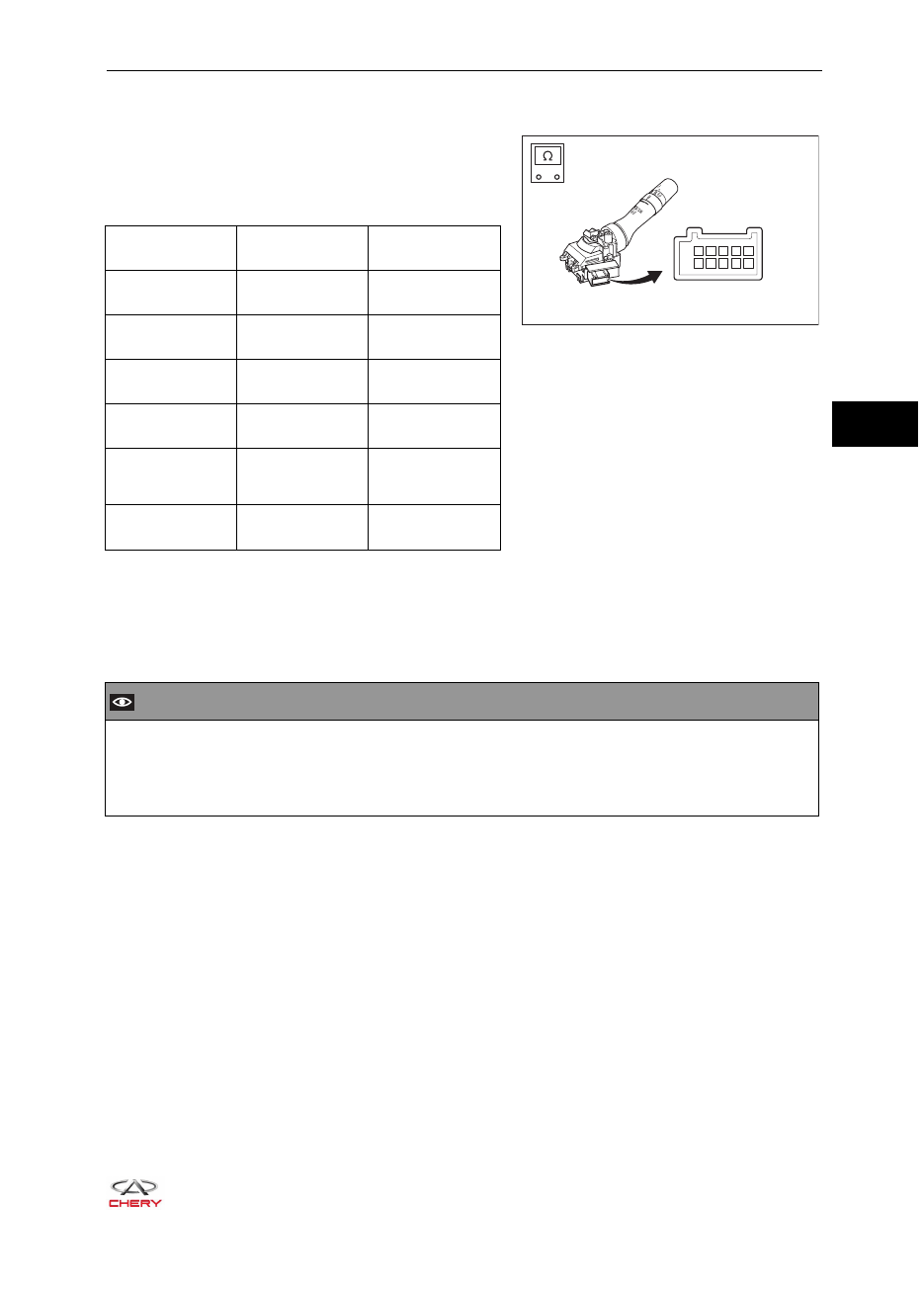

Проверка

1.   Проверьте переключатель очистителя ветрового стекла.

a.   С помощью цифрового мультиметра про-

верьте наличие электрической проводимости
между контактами переключателя очистителя
ветрового стекла в соответствии с приведен-
ной ниже таблицей.

Подключение

мультиметра

Состояние

выключателя

Условия

проверки

Контакт 1 -

контакт 3

MIST

Проводимость

имеется

Контакт 2 -

контакт 3

INT

Проводимость

имеется

Контакт 1 -

контакт 3

LO

Проводимость

имеется

Контакт 1, 2 -

контакт 3

HI

Проводимость

имеется

Контакт 3 -

контакт 4

ОМЫВАТЕЛЬ

ВЕТРОВОГО

СТЕКЛА

Проводимость

имеется

Контакт 3, 7 -

контакт 9

ОМЫВАТЕЛЬ

ЗАДНЕГО СТЕКЛА

Проводимость

имеется



Если результат не соответствует указанному, за-
мените переключатель очистителя.

Установка

Установка должна производиться в порядке, обратном снятию.

 ВНИМАНИЕ

Всегда выполняйте операции осторожно, чтобы не повредить компоненты при установке пере-



•

ключателя очистителя ветрового стекла.
При установке переключателя очистителя ветрового стекла установите на место разъем.



•

После установки переключателя очистителя проверьте его работу.



•

REAR

-

+

1 2 3 4 5
6 7 8 9 10

RT21360040
