Chery Tiggo 5 (T21). Руководство по ремонту - часть 414

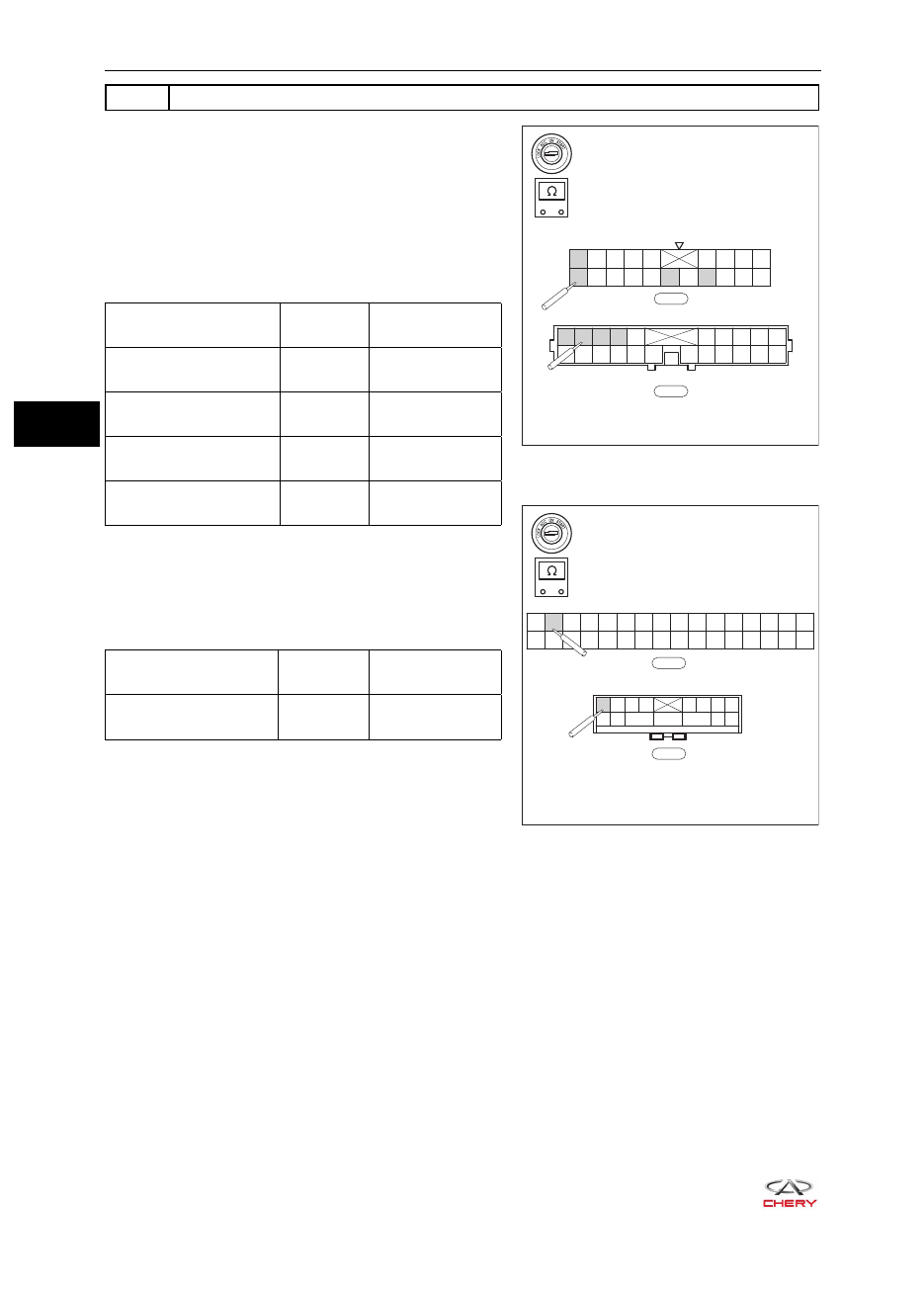

36-

16

36 - СТЕКЛООЧИСТИТЕЛЬ И СТЕКЛООМЫВАТЕЛЬ

7

Проверьте жгут проводов кузова и разъем

a.   Поверните замок зажигания в положение LOCK.
b.   Отсоедините «отрицательный» провод аккумуля-

торной батареи.

c.   Отсоедините разъемы B-043 и B-048 жгута прово-

дов кузова.

d.   С помощью цифрового мультиметра проверьте

электрическую проводимость между разъемами
B-043 и B-048 жгута проводов кузова в соответ-
ствии с данными приведенной ниже таблицы.

Подключение

мультиметра

Условия

Условия

проверки

B-043 (C15) - B-048 (10)

Всегда

Проводимость

имеется

B-043 (C17) - B-048 (9)

Всегда

Проводимость

имеется

B-043 (C1) - B-048 (7)

Всегда

Проводимость

имеется

B-043 (C10) - B-048 (8)

Всегда

Проводимость

имеется

e.  Отсоедините разъемы B-047 и B-012 жгута прово-

дов кузова.

f.   С помощью цифрового мультиметра проверьте

электрическую проводимость между разъемами
B-047 и B-012 жгута проводов кузова в соответ-
ствии с данными приведенной ниже таблицы.

Подключение

мультиметра

Условия

Условия

проверки

B-047 (B18) - B-012 (1)

Всегда

Проводимость

имеется

-

+

RT21360410

1

2

3

4

5

11

12

13

14

15

6

7

8

9

10

22 21 20 19 18 17

16

C1

C10 C11 C12 C13 C14 C15 C16 C17 C18

C2 C3 C4 C5

C6 C7 C8 C9

C20

C19

B-043

B-048

-

+

RT21360420

1
9 10 11

12

13

14 15

2 3 4

5 6 7 8

B1 B2 B3 B4 B5 B6 B7 B8 B9 B10 B11 B12 B13 B14 B15 B16

B17 B18 B19 B20 B21 B22 B23 B24 B25 B26 B27 B28 B29 B30 B31 B32

B-047

B-012

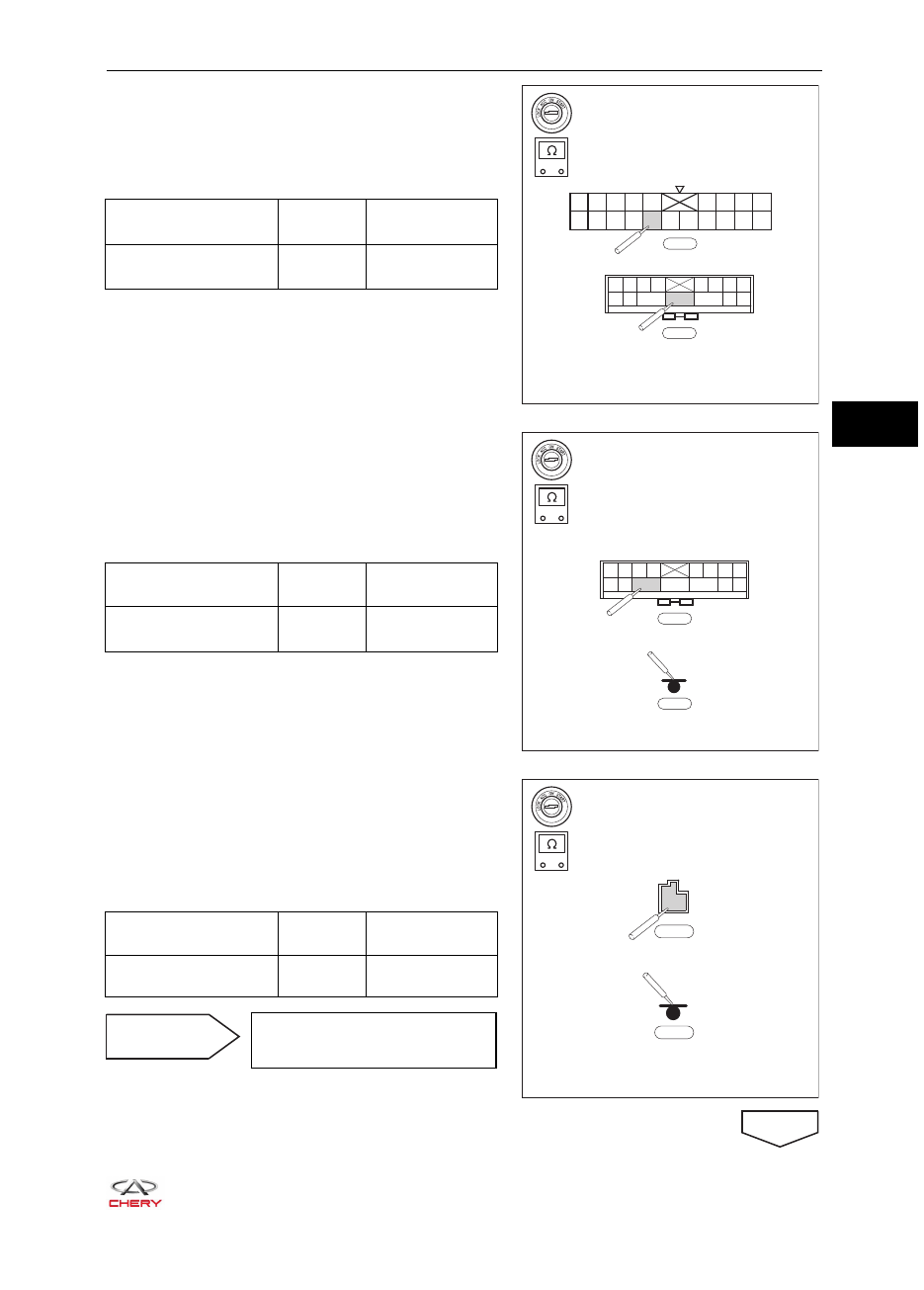

36-

17

36 - СТЕКЛООЧИСТИТЕЛЬ И СТЕКЛООМЫВАТЕЛЬ

g.   Отсоедините разъемы B-043 и B-012 жгута прово-

дов кузова.

h.   С помощью цифрового мультиметра проверьте

электрическую проводимость между разъемами
B-043 и B-012 жгута проводов кузова в соответ-
ствии с данными приведенной ниже таблицы.

Подключение

мультиметра

Условия

Условия

проверки

B-043 (C14) - B-012 (12)

Всегда

Проводимость

имеется

i.   Отсоедините разъем B-012 жгута проводов кузова

и соединение на «массу» B-018.

j.   С помощью цифрового мультиметра проверьте

электрическую проводимость между разъемом
B-012 жгута проводов кузова и соединением на
«массу» B-018 в соответствии с данными приве-
денной ниже таблицы.

Подключение

мультиметра

Условия

Условия

проверки

B-012 (11) - B-018

Всегда

Проводимость

имеется

k.   Отсоедините разъем B-046 жгута проводов кузова

и соединение на «массу» B-045.

l.   С помощью цифрового мультиметра проверьте

электрическую проводимость между разъемом
B-046 жгута проводов кузова и соединением на
«массу» B-045 в соответствии с данными приве-
денной ниже таблицы.

Подключение

мультиметра

Условия

Условия

проверки

B-046 (F1) - B-045

Всегда

Проводимость

имеется

Неисправность

Отремонтируйте или заме-
ните жгут проводов кузова и
разъем

ДА

-

+

RT21360430

1
9 10 11

12

13

14 15

2 3 4

5 6 7 8

B-012

C1

C10 C11 C12 C13 C14 C15 C16 C17 C18

C2 C3 C4 C5

C6 C7 C8 C9

C20

C19

B-043

-

+

RT21360440

1
9 10 11

12

13

14 15

2 3 4

5 6 7 8

B-012

B-018

-

+

RT21360450

B-045

F1

B-046

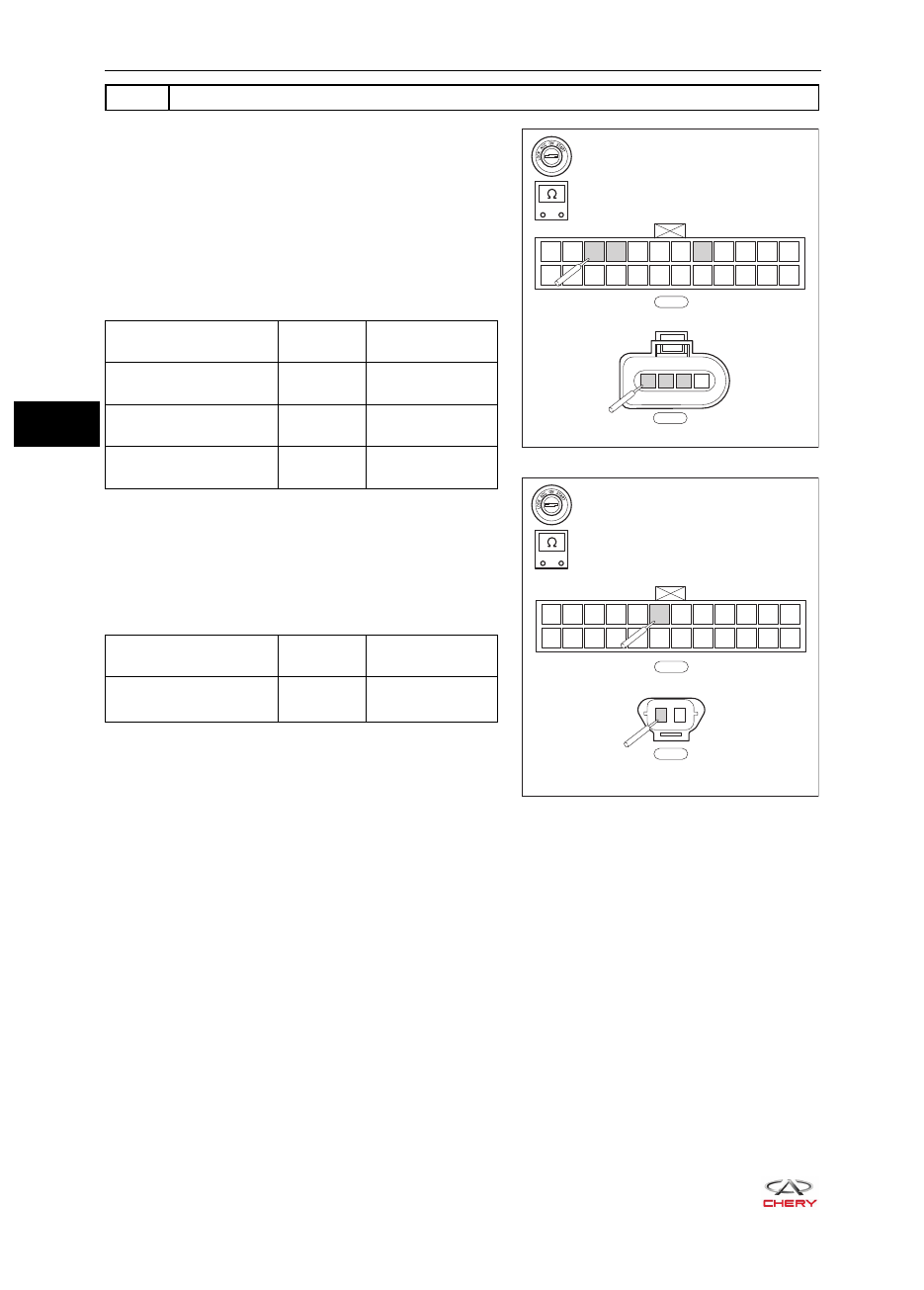

36-

18

36 - СТЕКЛООЧИСТИТЕЛЬ И СТЕКЛООМЫВАТЕЛЬ

8

Проверьте разъем и жгут проводов моторного отсека

a.   Поверните замок зажигания в положение LOCK.
b.   Отсоедините «отрицательный» провод аккумуля-

торной батареи.

c.   Отсоедините разъемы E-069 и E-077 жгута прово-

дов моторного отсека.

d.   С помощью цифрового мультиметра проверьте

электрическую проводимость между разъемами
B-069 и B-077 жгута проводов моторного отсека в
соответствии с данными приведенной ниже табли-
цы.

Подключение

мультиметра

Условия

Условия

проверки

E-069 (F5) - E-077 (3)

Всегда

Проводимость

имеется

E-069 (F10) - E-077 (2)

Всегда

Проводимость

имеется

E-069 (F9) - E-077 (1)

Всегда

Проводимость

имеется

e.   тсоедините разъемы E-069 и E-040 жгута проводов

моторного отсека.

f.   С помощью цифрового мультиметра проверьте

электрическую проводимость между разъемами
B-069 и B-040 жгута проводов моторного отсека в
соответствии с данными приведенной ниже табли-
цы.

Подключение

мультиметра

Условия

Условия

проверки

E-069 (F7) - E-040 (1)

Всегда

Проводимость

имеется

-

+

RT21360460

E-069

F12

F24

F11

F23

F10

F22

F9

F21

F8

F20

F7

F19

F6

F18

F5

F17

F4

F16

F3

F15

F2

F14

F1

F13

E-077

4

3

2

1

-

+

RT21360470

E-069

F12

F24

F11

F23

F10

F22

F9

F21

F8

F20

F7

F19

F6

F18

F5

F17

F4

F16

F3

F15

F2

F14

F1

F13

E-040

1

2

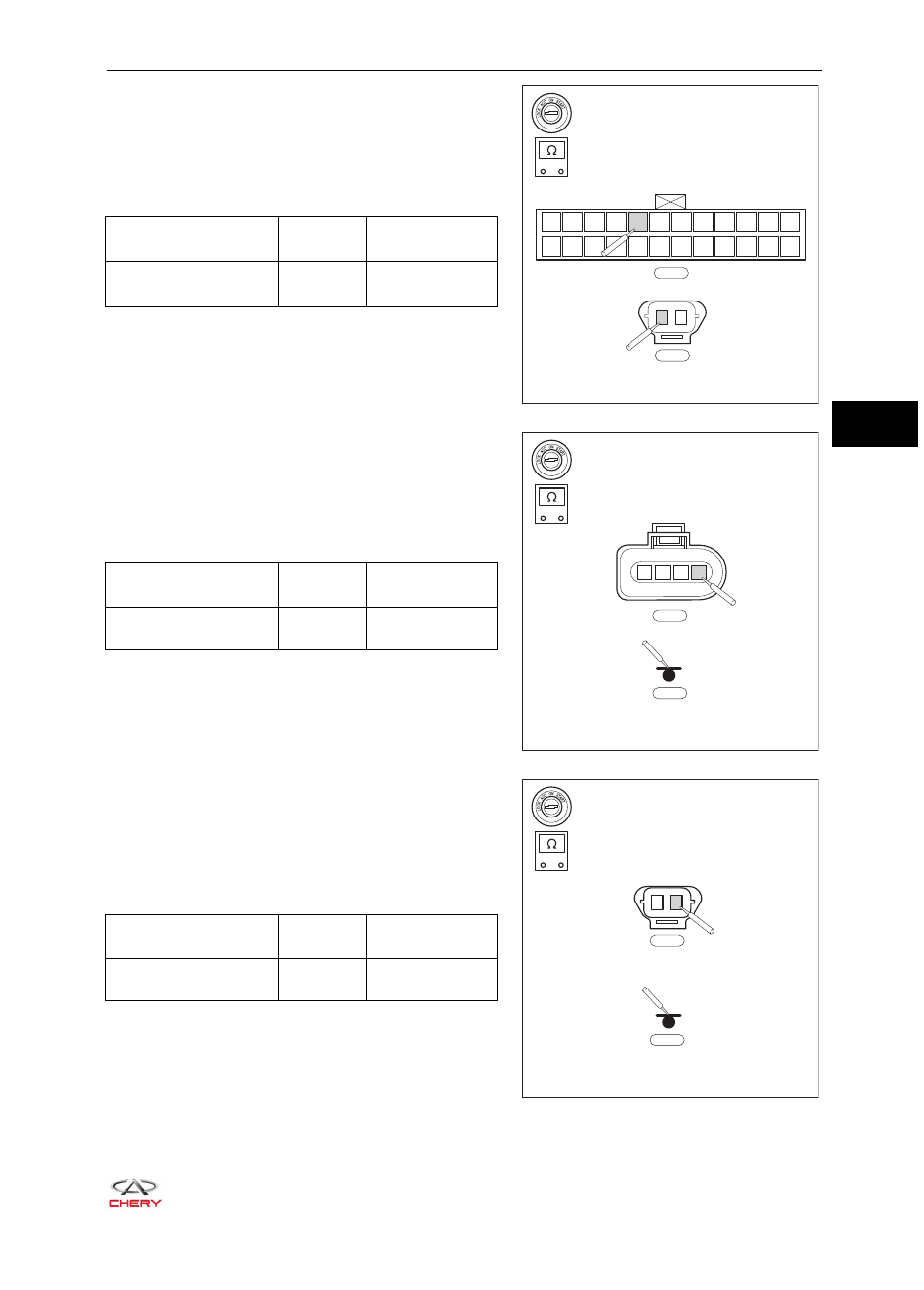

36-

19

36 - СТЕКЛООЧИСТИТЕЛЬ И СТЕКЛООМЫВАТЕЛЬ

g.   Отсоедините разъемы E-069 и E-039 жгута прово-

дов моторного отсека.

h.   С помощью цифрового мультиметра проверьте

электрическую проводимость между разъемами
B-069 и B-039 жгута проводов моторного отсека в
соответствии с данными приведенной ниже табли-
цы.

Подключение

мультиметра

Условия

Условия

проверки

E-069 (F8) - E-039 (1)

Всегда

Проводимость

имеется

i.   Отсоедините разъем E-077 жгута проводов мотор-

ного отсека и соединение E-078 на «массу».

j.   С помощью цифрового мультиметра проверьте

электрическую проводимость между разъемом
E-077 жгута проводов моторного отсека и соеди-
нение E-078 на «массу» в соответствии с данными
приведенной ниже таблицы.

Подключение

мультиметра

Условия

Условия

проверки

E-077 (4) - E-078

Всегда

Проводимость

имеется

k.   Отсоедините разъем E-040 жгута проводов мотор-

ного отсека и соединение E-032 на «массу».

l

С помощью цифрового мультиметра проверьте
электрическую проводимость между разъемом
E-040 жгута проводов моторного отсека и соеди-
нение E-032 на «массу» в соответствии с данными
приведенной ниже таблицы.

Подключение

мультиметра

Условия

Условия

проверки

E-040 (2) - E-032

Всегда

Проводимость

имеется

-

+

RT21360480

E-069

F12

F24

F11

F23

F10

F22

F9

F21

F8

F20

F7

F19

F6

F18

F5

F17

F4

F16

F3

F15

F2

F14

F1

F13

E-039

1

2

-

+

RT21360490

E-077

4

3

2

1

E-078

-

+

RT21360500

E-032

E-040

1

2
