Chery Tiggo 5 (T21). Руководство по ремонту - часть 370

       32

32-50

4

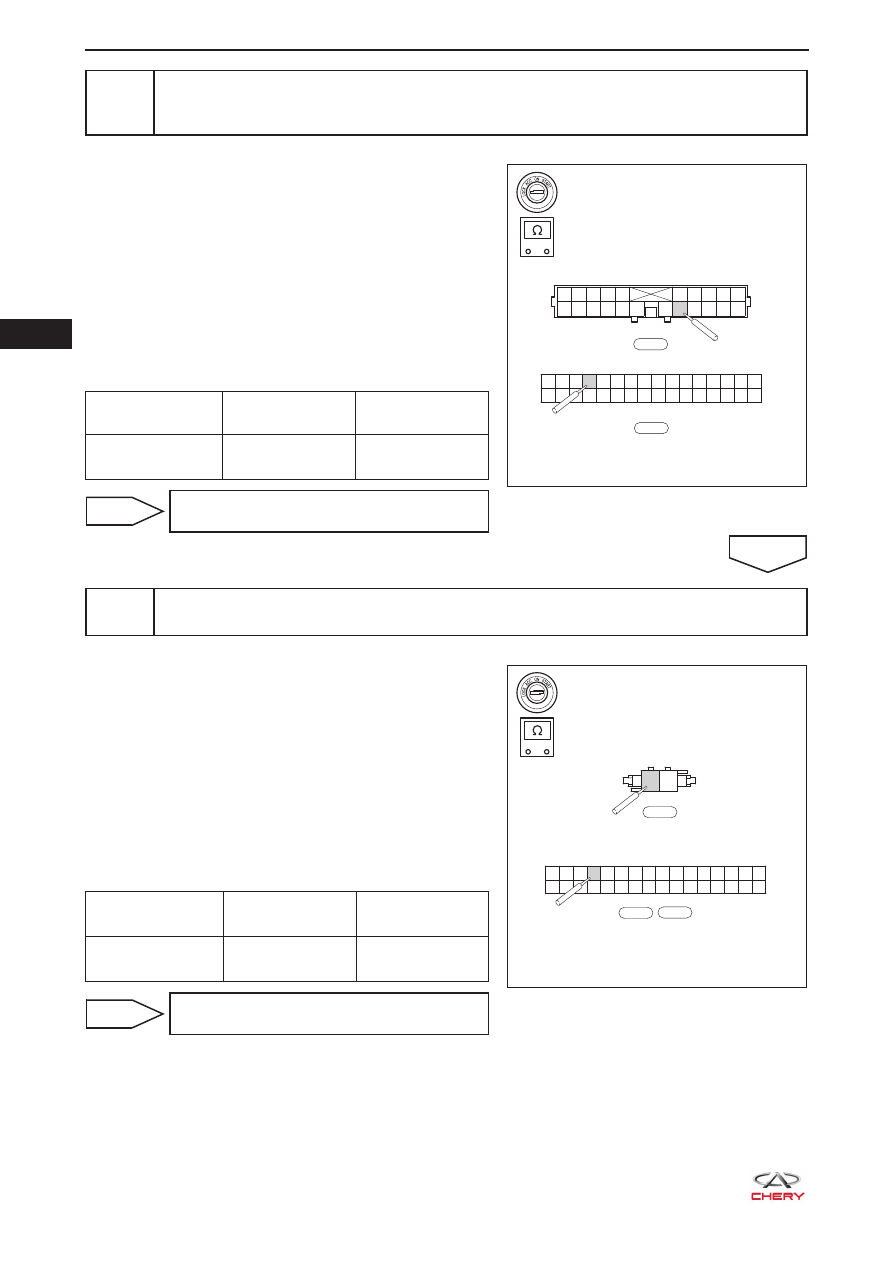

Проверьте жгут проводов и разъем датчика ремня безопасности переднего пас-
сажира (блок управления системой SRS - разъем жгута проводов панели управ-
ления)

a.  Поверните замок зажигания в положение LOCK, от-

соедините «отрицательный» провод аккумуляторной
батареи и подождите не менее 90 секунд.

b.  Отсоедините разъем I-006 жгута проводов панели

управления и разъем I-046 (*1) блока управления
системой SRS.

c.  С помощью цифрового мультиметра проверьте на-

личие электрической проводимости между контак-
тами разъема I-006 и разъемом I-046 в соответствии
с приведенной ниже таблицей.

Нормальное состояние

Подключение

мультиметра

Условия

Условия

проверки

I-006 (15) - I-046

(20)

Всегда

Проводимость

имеется

НЕИСПРАВНОСТЬ



Замените разъем и жгут проводов па-
нели управления

OK

5

Проверьте жгут проводов и разъем (блок управления системой SRS - датчик рем-
ня безопасности переднего пассажира)

a.  Поверните замок зажигания в положение LOCK, от-

соедините «отрицательный» провод аккумуляторной
батареи и подождите не менее 90 секунд.

b.  Отсоедините разъем B-050 датчика ремня безопас-

ности переднего пассажира и разъем I-046/B-072
блока управления системой SRS.

c.  С помощью цифрового мультиметра проверьте на-

личие электрической проводимости между контак-
тами разъема B-050 и разъемом I-046/B-072 в соот-
ветствии с приведенной ниже таблицей.

Нормальное состояние

Подключение

мультиметра

Условия

Условия

проверки

B-050 (1) - I-046/

B-072 (20)

Всегда

Проводимость

имеется

НЕИСПРАВНОСТЬ



Замените жгут проводов кузова и разъ-
ем

-

+

RT21320340

32

31

30

29

28

16

15

14

13

12

11

10

9

8

7

6

5

4

3

2

1

27

26

25

24

23

22

21

20

19

18

17

I-046

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

I-006

-

+

RT21320341

32

31

30

29

28

16

15

14

13

12

11

10

9

8

7

6

5

4

3

2

1

27

26

25

24

23

22

21

20

19

18

17

B-072

I-046

1

2

B-050

  32

32-51

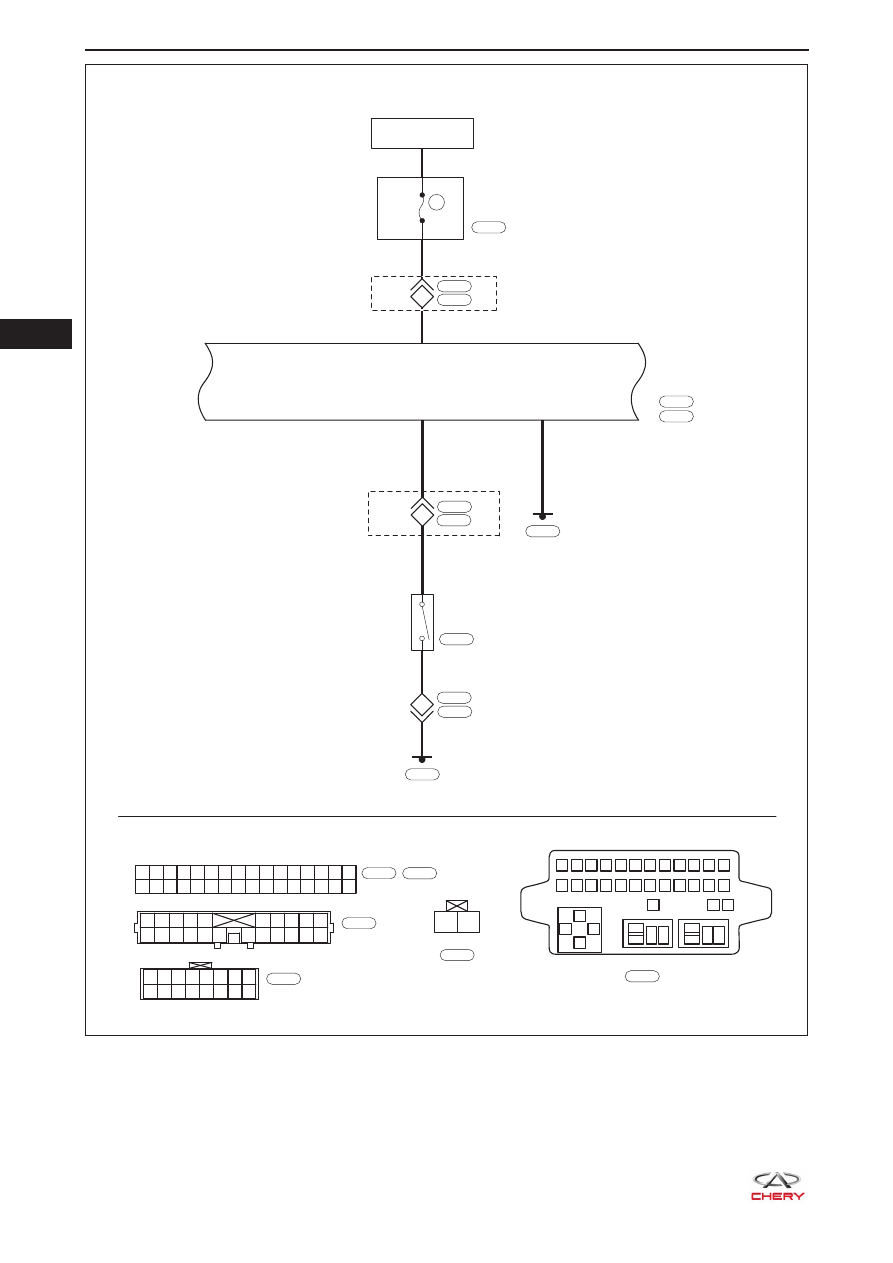

Диагностический код

B1232-12

Замыкание на аккумуляторную батарею цепи датчи-
ка определения наличия пассажира (PDM)

Диагностический код

B1232-1C

Напряжение в цепи датчика определения наличия
пассажира (PDM) вне допустимого диапазона

       32

32-52

ET21320090

8

R

R

1

4

I-036

B-055

*2

B-072

16 15 14 13 12 11 10

8

7

6

5

4

3

2

1

9

W

I-036

B

B-072

*1

32

31

30

29

28

16

15

14

13

12

11

10

9

8

7

6

5

4

3

2

1

27

26

25

24

23

22

21

20

19

18

17

Gr

I-046

I-046

10A

RF08

I-007

B

I-045

16

1

2

3

4

5

6

7

8

9 10 11 12

13

85

85

87

87 30

87 30

30

86

86

85

86

14 15 16 17 18 19 20 21 22 23 24

25

27

26

B

I-007

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

W

I-006

B

I-045

11

BL

BL

B

1

2

25

16

I-006

B-049

B-003

I-006

B-003

1

2

W

B-049

ПОЛОЖЕНИЕ ON ИЛИ

START ЗАМКА ЗАЖИГАНИЯ

БЛОК ПРЕДОХРАНИТЕЛЕЙ
И РЕЛЕ В САЛОНЕ

БЛОК УПРАВЛЕНИЯ
СИСТЕМОЙ SRS

СИГНАЛИЗАТОР
НЕ ПРИСТЕГНУТОГО РЕМНЯ
БЕЗОПАСНОСТИ

*1:  Разъем блока управления дополнительной удерживающей


системы имеет обозначение I1046

*2:  Разъем блока управления дополнительной


удерживающей системы имеет обозначение B1072

  32

32-53

Логика обнаружения неисправностей при самодиагностике

Диагности-

ческий код

Описание диагности-

ческого кода

Условия появле-

ния диагности-

ческого кода

Со-

стояние

сигнали-

затора

Возможная

причина

B1232-12

Замыкание на аккуму-
ляторную батарею цепи
датчика определения на-
личия пассажира (PDM)

Замок зажигания
в положении ON

ON

Выключатель сигнали-

•

затора не пристегнуто-
го ремня безопасности
переднего пассажира

Жгут проводов и разъ-

•

ем

Блок управления систе-

•

мой SRS

B1232-1C

Напряжение в цепи дат-
чика определения нали-
чия пассажира (PDM) вне
допустимого диапазона

К СВЕДЕНИЮ:

При выполнении диагностики и проверке электрического оборудования всегда обращайтесь к элек-
трической схеме соответствующей цепи и информации о компоненте.

Процедура диагностики

1

Проверьте выключатель сигнализатора не пристегнутого ремня безопасности
переднего пассажира

a.  Поверните замок зажигания в положение LOCK, отсоедините «отрицательный» провод аккумуля-

торной батареи и подождите не менее 90 секунд.

b.  Отсоедините разъем выключателя сигнализатора не пристегнутого ремня безопасности перед-

него пассажира и присоедините разъем нового выключателя сигнализатора не пристегнутого
ремня безопасности переднего пассажира к разъему B-049.

c.  Подключите «отрицательный» провод аккумуляторной батареи и подождите несколько секунд.

d.  Поверните замок зажигания в положение ON и подождите не менее 90 секунд.

e.  Для удаления диагностических кодов используйте диагностический тестер X-431 3G.

f.  Поверните замок зажигания в положение LOCK.

g.  Поверните замок зажигания в положение ON и подождите не менее 90 секунд.

h.   Для проверки, записываются ли снова диагностические коды используйте диагностический те-

стер X-431 3G.

НЕТ



Замените выключатель сигнализатора не пристег-
нутого ремня безопасности переднего пассажира

ДА

2

Проверьте жгут проводов и разъемы

Используйте электрическую схему в качестве справочного источника для выполнения следующих
процедур:

a.  Поверните замок зажигания в положение LOCK, отсоедините «отрицательный» провод

аккумуляторной батареи и подождите не менее 90 секунд.

b.  Отсоедините разъем B-049 выключателя сигнализатора не пристегнутого ремня

безопасности переднего пассажира и разъем I-046/B-072 блока управления системой SRS.

c.  Отсоедините разъем B-003 жгута проводов кузова и разъем I-006 (*1) жгута проводов

панели управления.

d.  Проверьте, нет ли истирания, проколов, защемления или частичного обрыва жгутов

проводов.

e.  Проверьте, имеются ли сломанные, погнутые, выступающие или корродированные

контакты.

f.  Убедитесь, что соответствующие контакты разъема находятся в хорошем состоянии.

НЕИСПРАВНОСТЬ



Отремонтируйте или замените жгут проводов и
разъем панели управления/кузова
