Chery Tiggo 5 (T21). Руководство по ремонту - часть 368

       32

32-42

OK

2

Проверьте жгут проводов и разъемы

Используйте электрическую схему в качестве справочного источника для выполнения следующих
процедур:

a.  Поверните замок зажигания в положение LOCK, отсоедините «отрицательный» провод

аккумуляторной батареи и подождите не менее 90 секунд.

b.  Отсоедините разъем B-002 преднатяжителя ремня безопасности переднего пассажира и

разъем I-046/B-072 блока управления системой SRS.

c.  Отсоедините разъем B-003 жгута проводов кузова и разъем I-006 (*1) жгута проводов

панели управления.

d.  Проверьте, нет ли истирания, проколов, защемления или частичного обрыва жгутов

проводов.

e.  Проверьте, имеются ли сломанные, погнутые, выступающие или корродированные

контакты.

f.  Убедитесь, что соответствующие контакты разъема находятся в хорошем состоянии.

НЕИСПРАВНОСТЬ



Отремонтируйте или замените жгут
проводов и разъем панели управле-
ния/кузова

OK

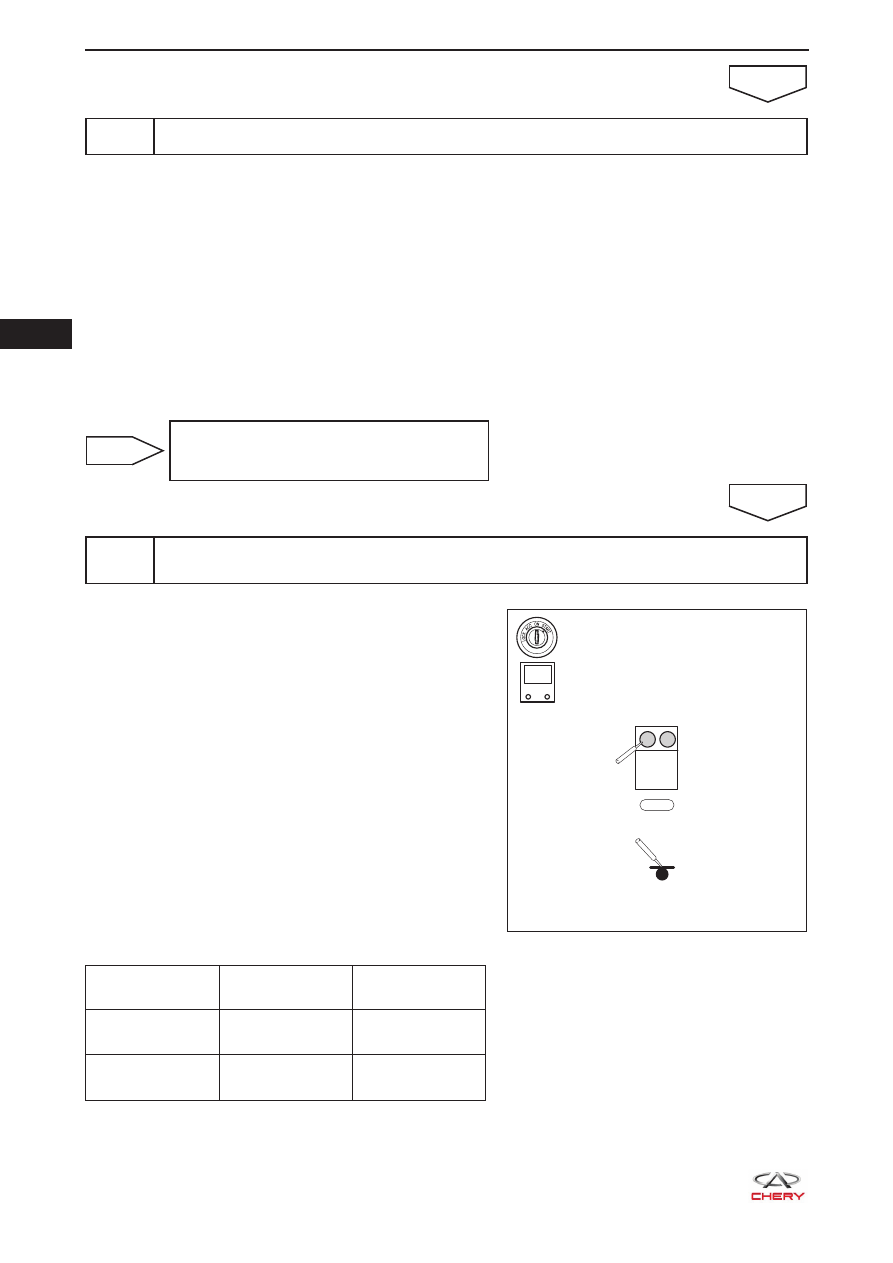

3

Проверьте цепь управления преднатяжителя ремня безопасности переднего пас-
сажира

a.  Поверните замок зажигания в положение LOCK, от-

соедините «отрицательный» провод аккумуляторной
батареи и подождите не менее 90 секунд.

b.  Отсоедините разъем I-046/B-072 блока управления

системой SRS.

c.  Отсоедините разъем B-002 преднатяжителя ремня

безопасности переднего пассажира.

d.  Подключите «отрицательный» провод аккумулятор-

ной батареи и подождите несколько секунд.

e.  Поверните замок зажигания в положение ON.

f.  С помощью цифрового мультиметра измерьте на-

пряжение между разъемом B-002 преднатяжителя
ремня безопасности переднего пассажира и «мас-
сой» кузова, чтобы проверить, нет ли короткого за-
мыкания на цепь питания, как указано в приведен-
ной ниже таблице.



Номинальное напряжение

Подключение

мультиметра

Условия

Условия про-

верки

B-002 (1) - "мас-

са" кузова

Замок зажигания

в положении ON

Менее 1 В

B-002 (2) - "мас-

са" кузова

Замок зажигания

в положении ON

Менее 1 В

RT21320280

-

+

V

1

2

-

+

B-002

  32

32-43

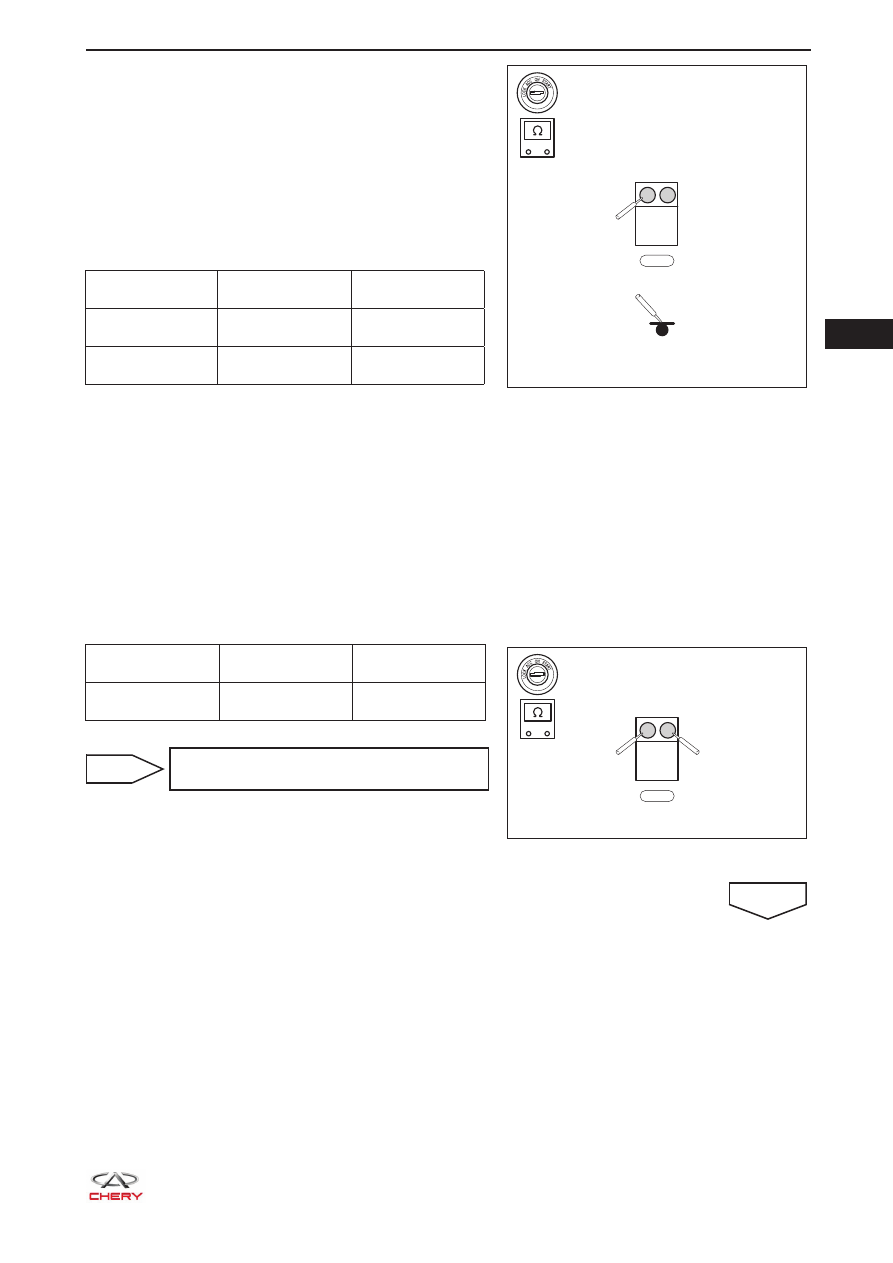

g.  Поверните замок зажигания в положение LOCK, от-

соедините «отрицательный» провод аккумуляторной
батареи и подождите не менее 90 секунд.

h.   С помощью цифрового мультиметра проверьте на-

личие электрической проводимости между разъ-
емом B-002 преднатяжителя ремня безопасности
переднего пассажира и «массой» кузова, чтобы про-
верить, нет ли короткого замыкания на «массу», как
указано в приведенной ниже таблице.

Нормальное состояние

Подключение

мультиметра

Условия

Условия про-

верки

B-002 (1) - "мас-

са" кузова

Всегда

Отсутствие про-

водимости

B-002 (2) - "мас-

са" кузова

Всегда

Отсутствие про-

водимости

i.   Освободите устройство предотвращения срабаты-

вания подушек безопасности, встроенный в разъем
I-046/B-072 блока управления системой SRS.

j.   С помощью цифрового мультиметра проверьте на-

личие электрической проводимости между контак-
тами разъема B-002 преднатяжителя ремня без-
опасности переднего пассажира в соответствии с
приведенной ниже таблицей.

Нормальное состояние

Подключение

мультиметра

Условия

Условия про-

верки

B-002 (1) - B-002

(2)

Всегда

Отсутствие про-

водимости

НЕИСПРАВНОСТЬ



Замените блок управления системой
SRS

OK

RT21320290

1

2

-

+

B-002

-

+

1

2

-

+

B-002

-

+

RT21320300

       32

32-44

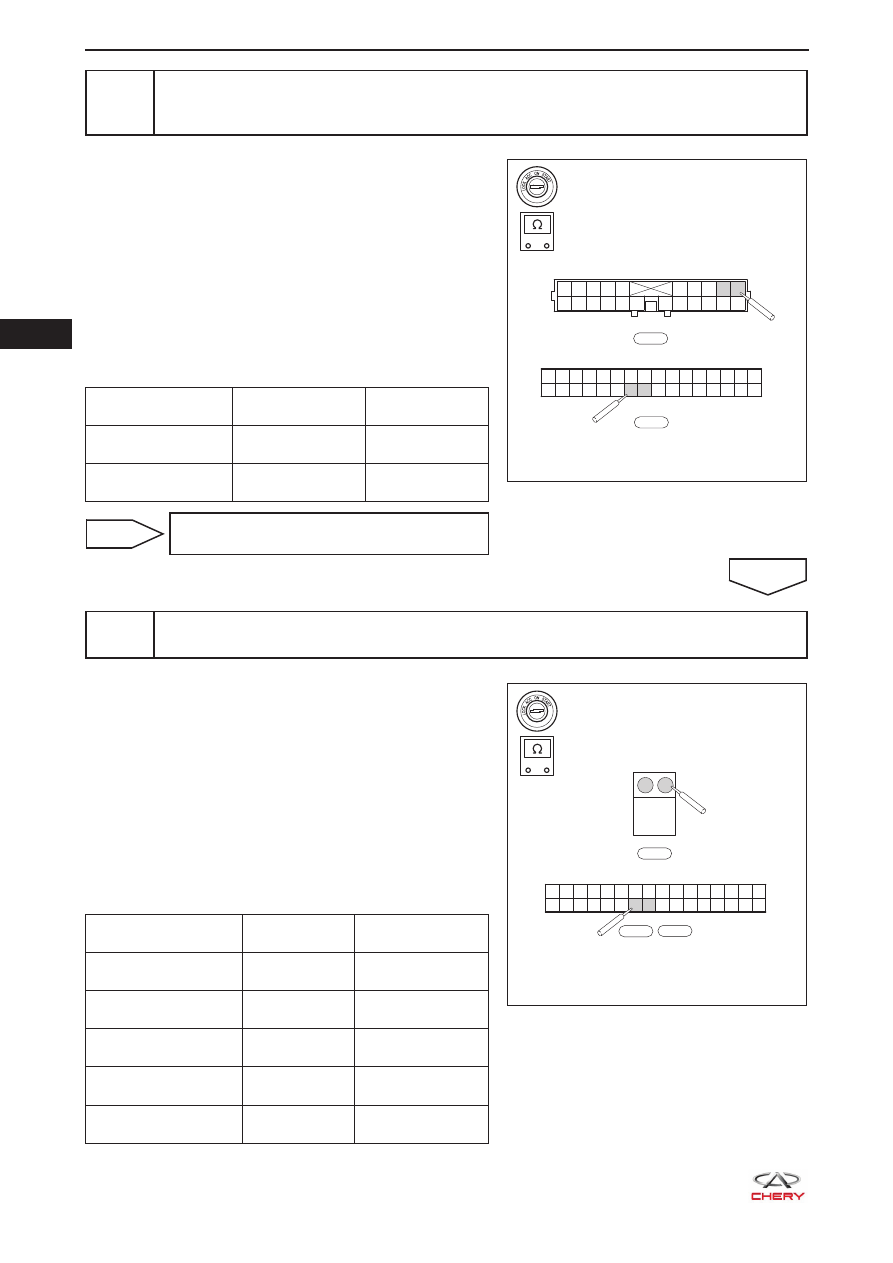

4

Проверьте жгут проводов и разъем преднатяжителя ремня безопасности перед-
него пассажира (блок управления системой SRS - разъем жгута проводов панели
управления)

a.  Поверните замок зажигания в положение LOCK, от-

соедините «отрицательный» провод аккумуляторной
батареи и подождите не менее 90 секунд.

b.  Отсоедините разъем I-006 жгута проводов панели

управления и разъем I-046 (*1) блока управления
системой SRS.

c.  С помощью цифрового мультиметра проверьте на-

личие электрической проводимости между контак-
тами разъема I-006 и разъемом I-046 в соответствии
с приведенной ниже таблицей.

Нормальное состояние

Подключение

мультиметра

Условия

Условия

проверки

I-006 (1) - I-046 (7)

Всегда

Проводимость

имеется

I-006 (2) - I-046 (8)

Всегда

Проводимость

имеется

НЕИСПРАВНОСТЬ



Замените разъем и жгут проводов па-
нели управления

OK

5

Проверьте жгут проводов и разъем (блок управления системой SRS - преднатя-
житель ремня безопасности переднего пассажира)

a.  Поверните замок зажигания в положение LOCK, от-

соедините «отрицательный» провод аккумуляторной
батареи и подождите не менее 90 секунд.

b.  Отсоедините разъем B-002 преднатяжителя ремня

безопасности переднего пассажира и разъем I-046/
B-072 блока управления системой SRS.

c.  С помощью цифрового мультиметра проверьте на-

личие электрической проводимости между контак-
тами разъема B-002 и разъемом I-046/B-072 в соот-
ветствии с приведенной ниже таблицей.

Нормальное состояние

Подключение

мультиметра

Условия

Условия

проверки

B-002 (1) - I-046/

B-072 (8)

Всегда

Проводимость

имеется

B-002 (2) - I-046/

B-072 (7)

Всегда

Проводимость

имеется

B-002 (2) - I-046/

B-072 (8)

Всегда

Проводимость

имеется

B-002 (1) - I-046/

B-072 (7)

Всегда

Проводимость

имеется

B-002 (1) - B-002 (2)

Всегда

Проводимость

имеется

-

+

RT21320310

32

31

30

29

28

16

15

14

13

12

11

10

9

8

7

6

5

4

3

2

1

27

26

25

24

23

22

21

20

19

18

17

I-046

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

I-006

-

+

RT21320311

32

31

30

29

28

16

15

14

13

12

11

10

9

8

7

6

5

4

3

2

1

27

26

25

24

23

22

21

20

19

18

17

B-072

I-046

1

2

-

+

B-002

  32

32-45

Подключение

мультиметра

Условия

Условия про-

верки

I-046/B-072 (7) -

I-046/B-072 (8)

Всегда

Проводимость

имеется

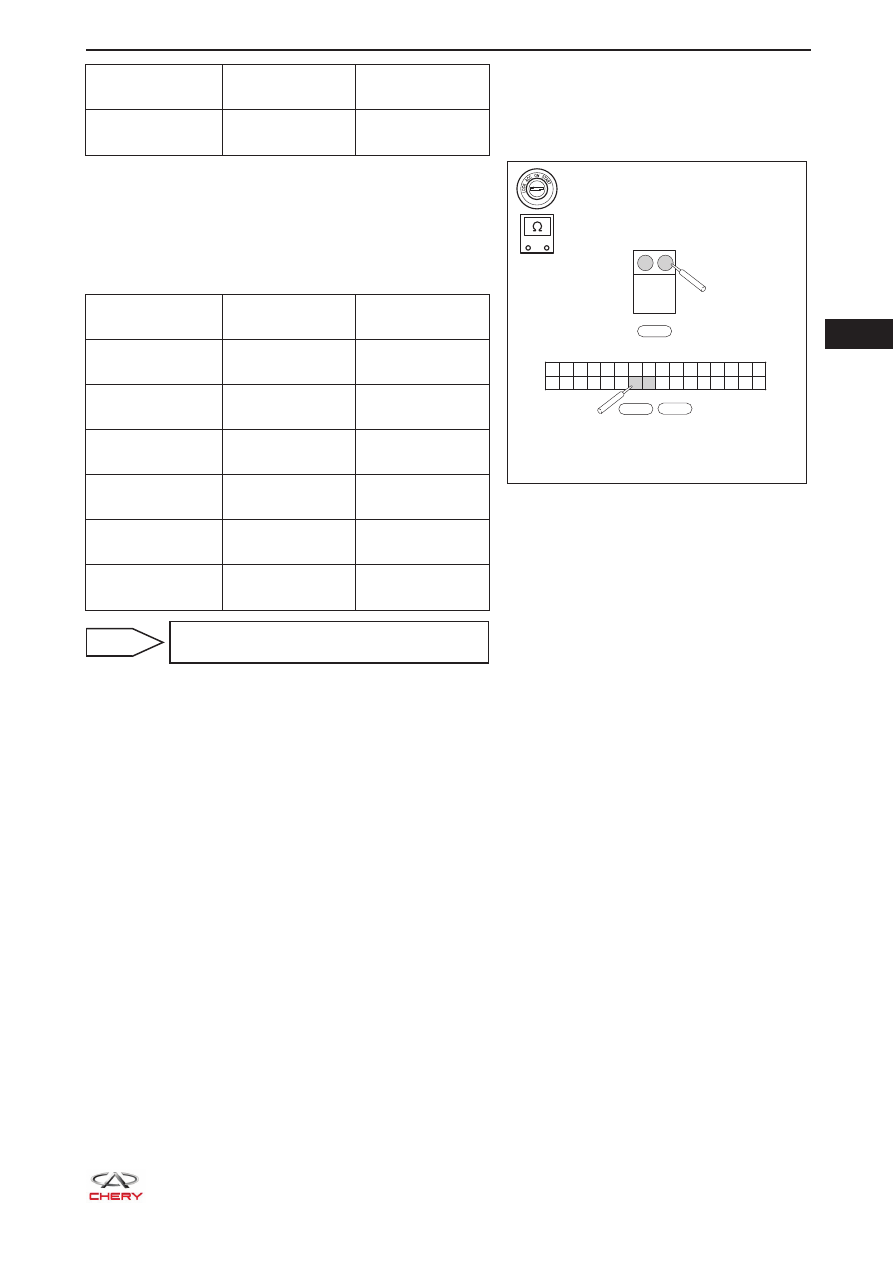

d.  Освободите устройство предотвращения срабаты-

вания подушек безопасности, встроенный в разъем
I-046/B-072 блока управления системой SRS.

e.  С помощью цифрового мультиметра проверьте на-

личие электрической проводимости между контак-
тами разъема B-002 и разъемом I-046/B-072 в соот-
ветствии с приведенной ниже таблицей.

Подключение

мультиметра

Условия

Условия про-

верки

B-002 (1) - I-046/

B-072 (8)

Всегда

Проводимость

имеется

B-002 (2) - I-046/

B-072 (7)

Всегда

Проводимость

имеется

B-002 (2) - I-046/

B-072 (8)

Всегда

Отсутствие про-

водимости

B-002 (1) - I-046/

B-072 (7)

Всегда

Отсутствие про-

водимости

B-002 (1) - B-002

(2)

Всегда

Отсутствие про-

водимости

I-046/B-072 (7) -

I-046/B-072 (8)

Всегда

Отсутствие про-

водимости

НЕИСПРАВНОСТЬ



Замените жгут проводов кузова и разъ-
ем

-

+

RT21320311

32

31

30

29

28

16

15

14

13

12

11

10

9

8

7

6

5

4

3

2

1

27

26

25

24

23

22

21

20

19

18

17

B-072

I-046

1

2

-

+

B-002
