d.  Освободите устройство предотвращения срабаты-

вания подушек безопасности, встроенный в разъем
I-046/B-072 блока управления системой SRS.

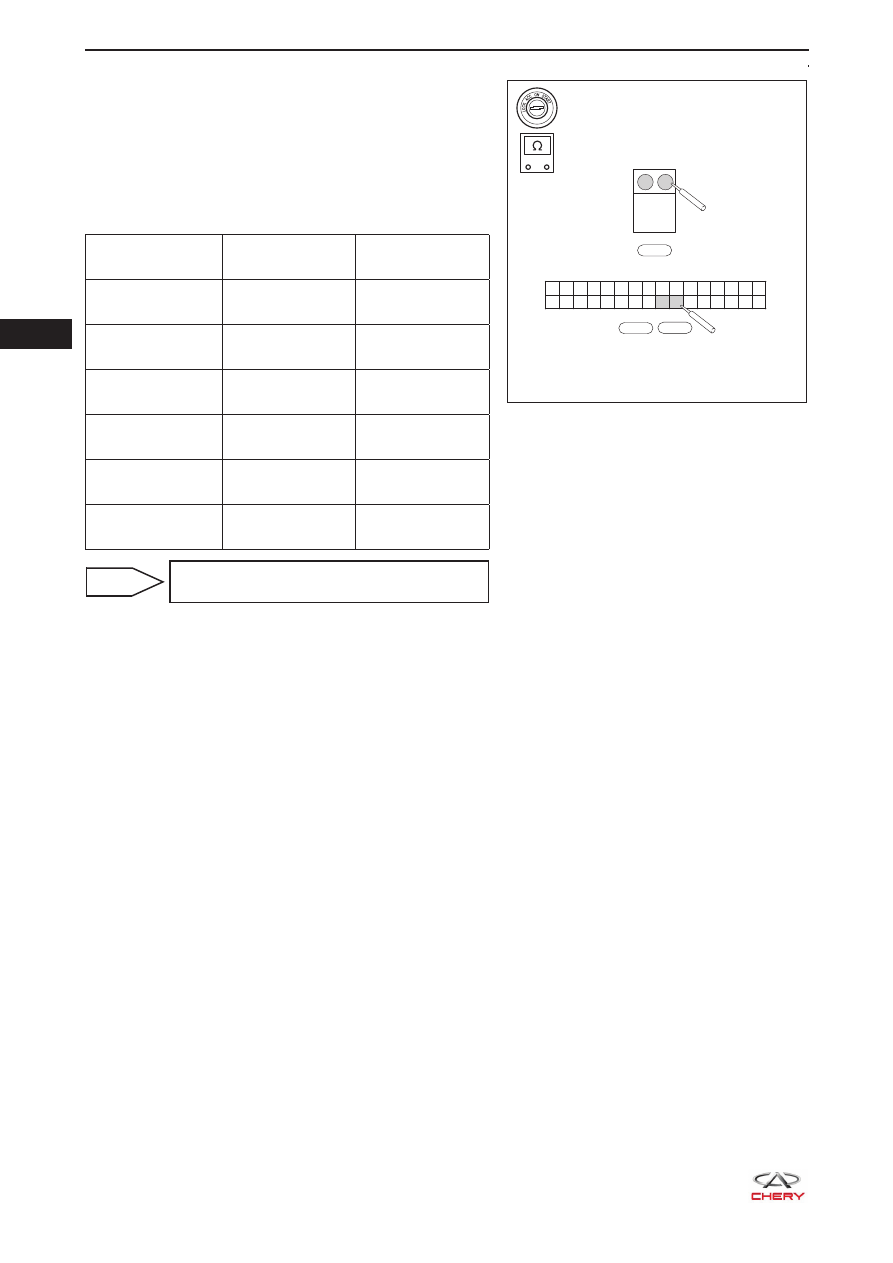

e.  С помощью цифрового мультиметра проверьте на-

личие электрической проводимости между контак-
тами разъема B-034 и разъемом I-046/B-072 в соот-
ветствии с приведенной ниже таблицей.

Нормальное состояние

Подключение

мультиметра

Условия

Условия

проверки

B-034 (1) - I-046/

B-072 (9)

Всегда

Проводимость

имеется

B-034 (2) - I-046/

B-072 (10)

Всегда

Проводимость

имеется

B-034 (2) - I-046/

B-072 (9)

Всегда

Отсутствие

проводимости

B-034 (1) - I-046/

B-072 (10)

Всегда

Отсутствие

проводимости

B-034 (1) - B-034

(2)

Всегда

Отсутствие

проводимости

I-046/B-072 (9) -

I-046/B-072 (10)

Всегда

Отсутствие

проводимости

НЕИСПРАВНОСТЬ



Замените жгут проводов кузова и разъ-
ем

-

+

RT21320271

32

31

30

29

28

16

15

14

13

12

11

10

9

8

7

6

5

4

3

2

1

27

26

25

24

23

22

21

20

19

18

17

B-072

I-046

1

2

-

+

B-034

  32

32-39

Диагности-

ческий код

B0072-11

Замыкание на «массу» контура срабатывания преднатяжите-
ля ремня безопасности переднего пассажира

Диагности-

ческий код

B0072-12

Замыкание на аккумуляторную батарею контура срабатывания
преднатяжителя ремня безопасности переднего пассажира

Диагности-

ческий код

B0072-1A

Сопротивление контура срабатывания преднатяжителя ремня
безопасности переднего пассажира ниже порогового значе-
ния

Диагности-

ческий код

B0072-1B

Сопротивление контура срабатывания преднатяжителя ремня
безопасности переднего пассажира выше порогового значе-
ния

Диагности-

ческий код

B0072-1C

Напряжение в контуре срабатывания преднатяжителя ремня
безопасности переднего пассажира вне допустимого диапазона

       32

32-40

ET21320070

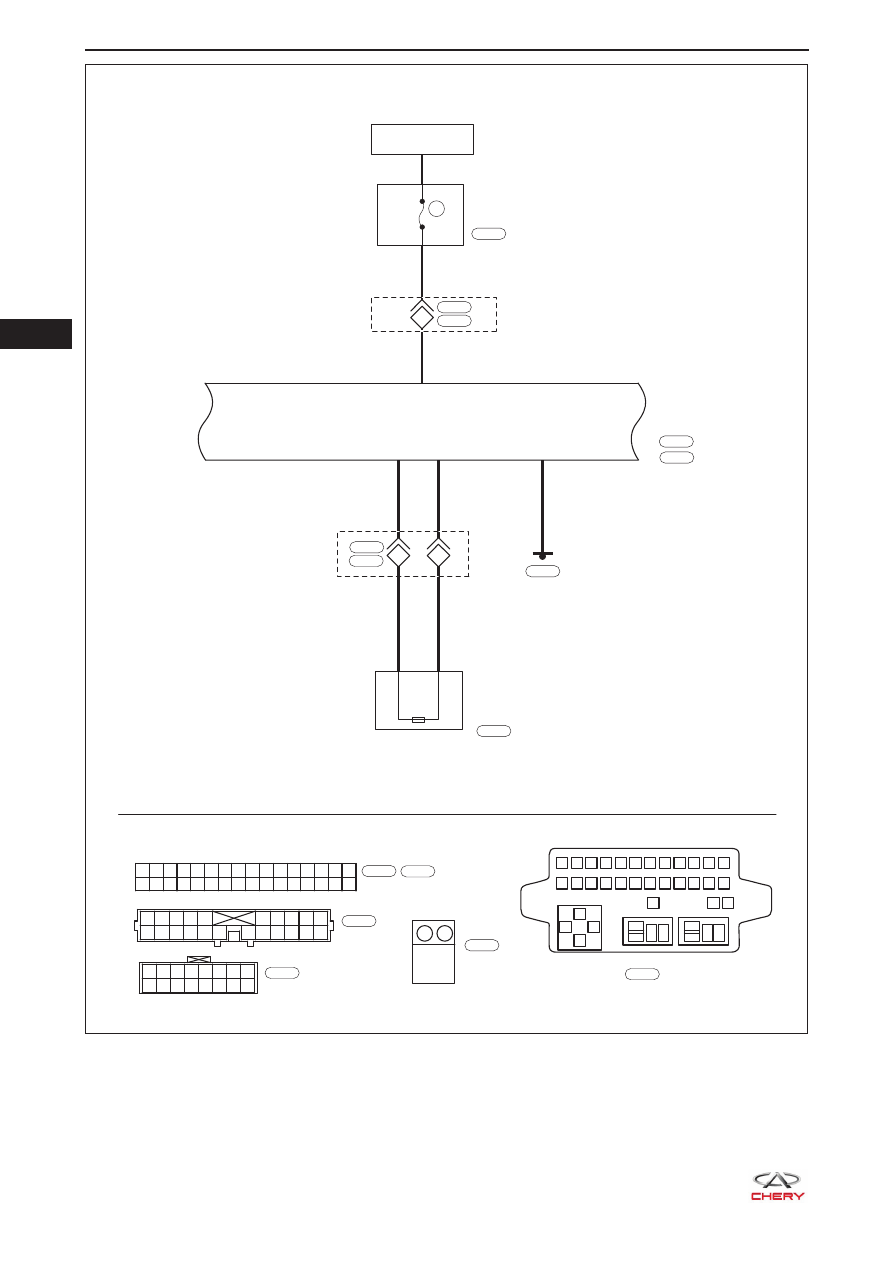

16 15 14 13 12 11 10

8

7

6

5

4

3

2

1

9

W

I-036

32

31

30

29

28

16

15

14

13

12

11

10

9

8

7

6

5

4

3

2

1

27

26

25

24

23

22

21

20

19

18

17

Gr

I-046

I-046

10A

RF08

I-007

B

I-045

16

1

2

3

4

5

6

7

8

9 10 11 12

13

85

85

87

87 30

87 30

30

86

86

85

86

14 15 16 17 18 19 20 21 22 23 24

25

27

26

B

I-007

VW

VW

V

V

-

+

1

2

8

7

1

2

1

2

-

+

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

B-002

B

B-002

W

I-006

I-006

B-003

8

R

R

1

4

I-036

B-055

*2

*1

B-072

B

B-072

ПОЛОЖЕНИЕ ON ИЛИ

START ЗАМКА ЗАЖИГАНИЯ

*1:  Разъем блока управления дополнительной удерживающей


системы имеет обозначение I1046

*2:  Разъем блока управления дополнительной


удерживающей системы имеет обозначение B1072

БЛОК ПРЕДОХРАНИТЕЛЕЙ
И РЕЛЕ В САЛОНЕ

БЛОК УПРАВЛЕНИЯ
СИСТЕМОЙ SRS

ПРЕДНАТЯЖИТЕЛЬ РЕМНЯ
БЕЗОПАСНОСТИ ПЕРЕДНЕГО
ПАССАЖИРА

  32

32-41

Логика обнаружения неисправностей при самодиагностике

Диагности-

ческий код

Описание диагностического кода

Условия появле-

ния диагности-

ческого кода

Со-

стояние

сигнали-

затора

Возможная

причина

B0072-11

Замыкание на «массу» контура сра-
батывания преднатяжителя ремня
безопасности переднего пассажира

Замок зажигания

в положении ON

ON

Предна-

•

тяжитель
ремня без-
опасности
переднего
пассажира

Жгут про-

•

водов и
разъем

Блок

•

управления
системой
SRS

B0072-12

Замыкание на аккумуляторную бата-
рею контура срабатывания предна-
тяжителя ремня безопасности перед-
него пассажира

B0072-1A

Сопротивление контура срабатыва-
ния преднатяжителя ремня безопас-
ности переднего пассажира ниже
порогового значения

B0072-1B

Сопротивление контура срабатыва-
ния преднатяжителя ремня безопас-
ности переднего пассажира выше
порогового значения

B0072-1C

Напряжение в контуре срабатывания
преднатяжителя ремня безопасности
переднего пассажира вне допусти-
мого диапазона

К СВЕДЕНИЮ:

При выполнении диагностики и проверке электрического оборудования всегда обращайтесь к элек-
трической схеме соответствующей цепи и информации о компоненте.

Процедура диагностики

1

Проверьте преднатяжитель ремня безопасности переднего пассажира

a.  Поверните замок зажигания в положение LOCK, отсоедините «отрицательный» провод аккумуля-

торной батареи и подождите не менее 90 секунд.

b.  Отсоедините разъем преднатяжителя ремня безопасности переднего пассажира и присоедини-

те разъем нового преднатяжителя ремня безопасности переднего пассажира к разъему B-002.



  ПРЕДУПРЕЖДЕНИЕ

Запрещается напрямую проводить измерение на преднатяжителе ремня безопасности перед-

•

него пассажира, что может привести к тяжелой травме из-за случайного срабатывания подушки
безопасности.

c.  Подключите «отрицательный» провод аккумуляторной батареи и подождите несколько секунд.

d.  Поверните замок зажигания в положение ON и подождите не менее 90 секунд.

e.  Для удаления диагностических кодов используйте диагностический тестер X-431 3G.

f.  Поверните замок зажигания в положение LOCK.

g.  Поверните замок зажигания в положение ON и подождите не менее 90 секунд.

h.   Для проверки, записываются ли снова диагностические коды используйте диагностический те-

стер X-431 3G.

НЕИСПРАВНОСТЬ



Замените преднатяжитель ремня без-
опасности переднего пассажира
