ВАЛ ПРИВОДА КОЛЕСА

ОБЩИЕ СВЕДЕНИЯ .......................20-3

Описание  .................................20-3
Принцип работы .........................20-4
Технические характеристики ........20-4

ОБСЛУЖИВАНИЕ НА АВТОМОБИЛЕ ..20-5

Вал привода колеса ....................20-5

Снятие ............................................. 20-5
Установка ........................................ 20-7

Внутренний шарнир ....................20-8

Разборка ......................................... 20-8
Проверка ......................................... 20-9
Сборка ........................................... 20-10

Наружный шарнир .................... 20-11

Разборка ....................................... 20-11
Проверка ....................................... 20-12
Сборка ........................................... 20-12

20-

2

20-

3

20 - ВАЛ ПРИВОДА КОЛЕСА

ОБЩИЕ СВЕДЕНИЯ

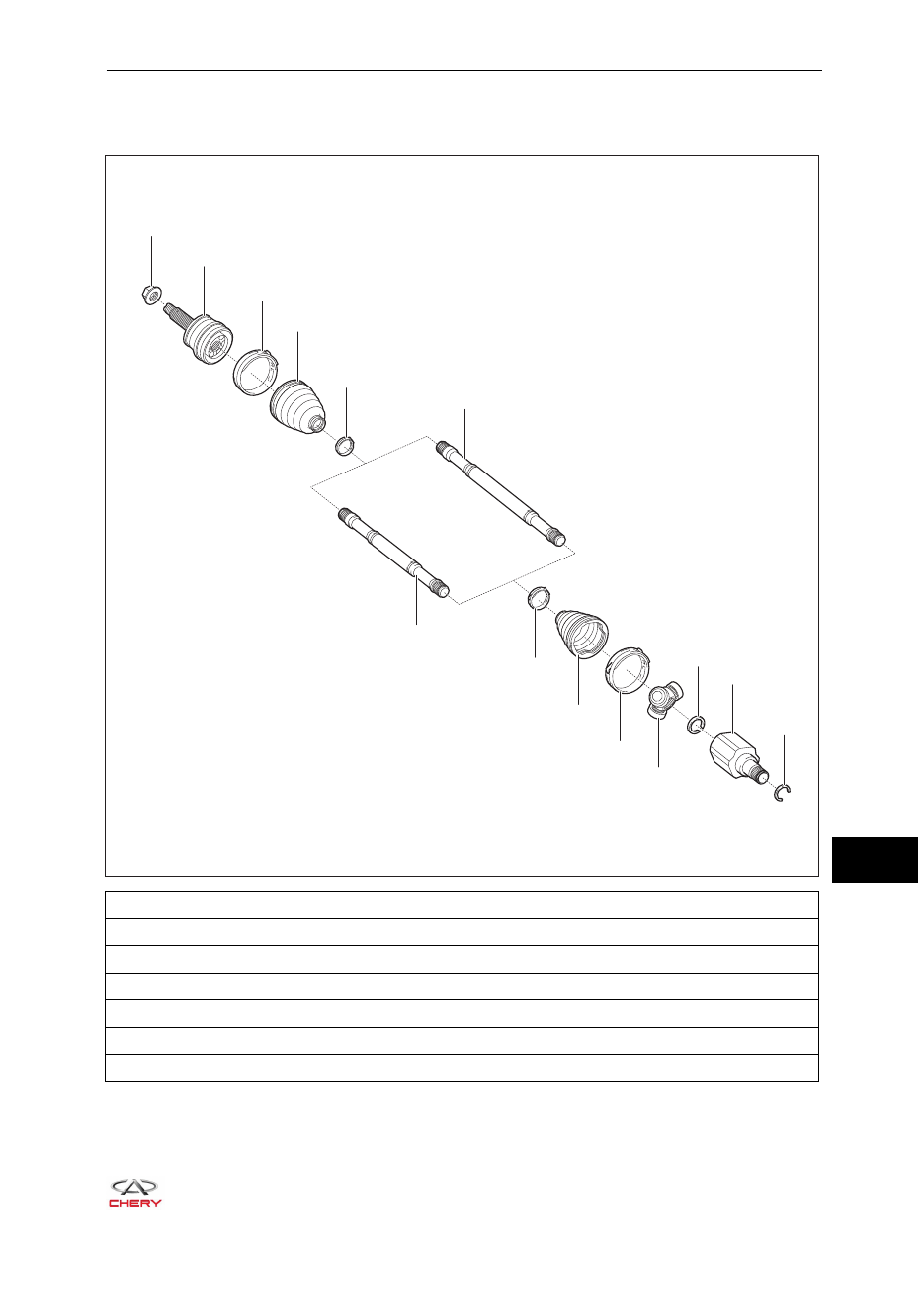

Описание

RT21200010

1

2

3

4

5

6

12

13

14

7

8

9

10

11

1 – Гайка

2 – Корпус наружного шарнира

3 – Хомут чехла наружного шарнира

4 – Чехол наружного шарнира

5 – Хомут чехла наружного шарнира

6 – Вал привода правого колеса

7 – Вал привода левого колеса

8 – Хомут чехла внутреннего шарнира

9 – Чехол внутреннего шарнира

10 – Хомут чехла внутреннего шарнира

11 – Крестовина с тремя шипами

12 – Стопорное пружинное кольцо

13 – Корпус внутреннего шарнира

14 – Установочное кольцо
