Chery Tiggo 5 (T21). Руководство по ремонту - часть 243

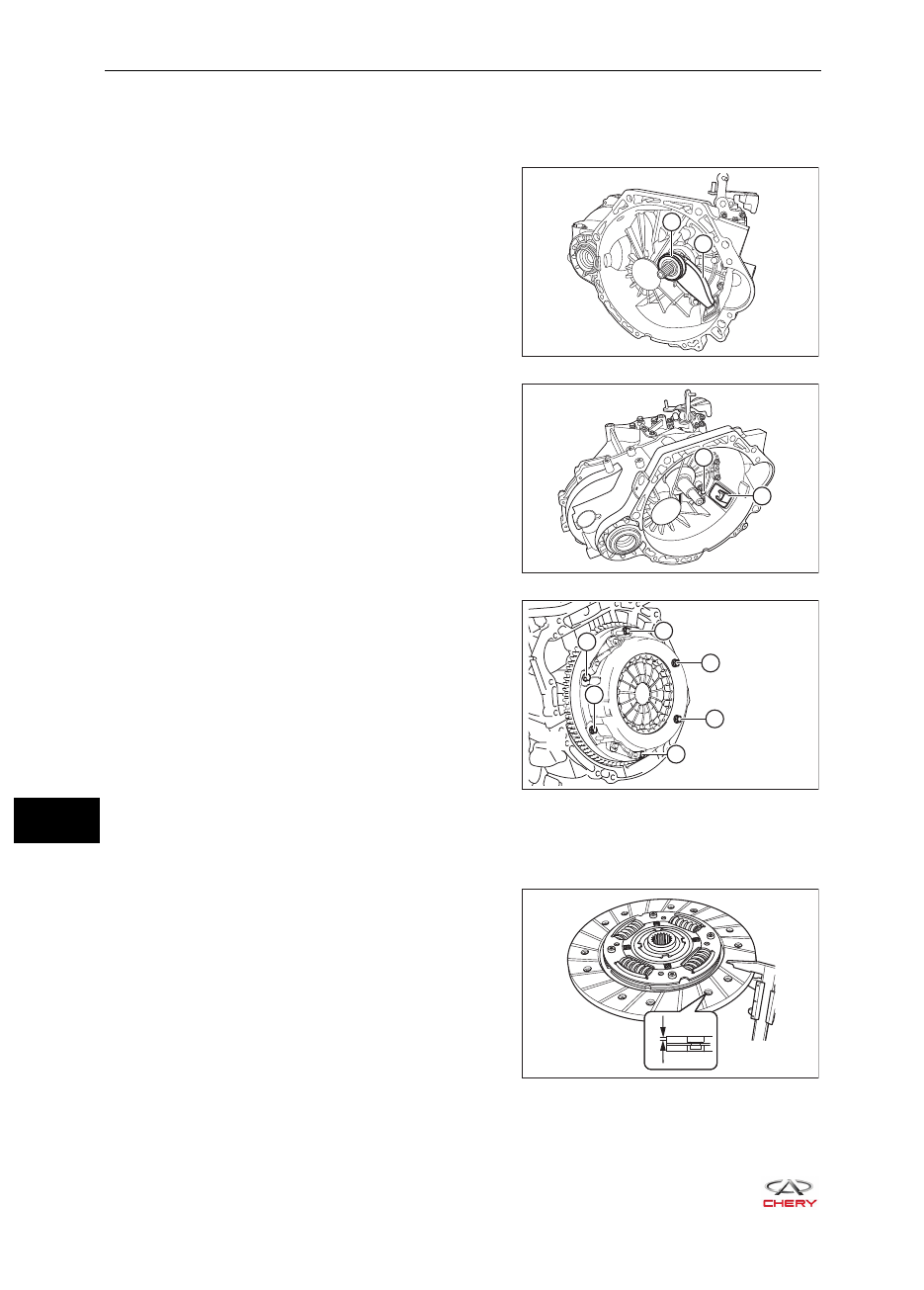

19-

14

19 - СЦЕПЛЕНИЕ

Узел сцепления

Снятие

1.   Снимите коробку передач в сборе (см. с. 17-21).
2.   Снимите выжимной подшипник сцепления (1).
3.   Снимите вилку выключения (2) с кожуха сцепле-

ния.

4.   Отверните шаровую опору вилки выключения сце-

пления (1).

5.   Снимите защитный чехол вилки выключения сце-

пления (2).

6.   Отверните болты нажимного диска сцепления.
7.   Снимите нажимной и ведомый диск сцепления.

Проверка

1.   Проверьте состояние ведомого диска.

a.   Осмотрите ведомый диск сцепления на наличие

загрязнений и глазури на поверхности фрикци-
онных накладок. При необходимости очистите
или замените ведомый диск сцепления.

2.   С помощью штангенциркуля измерьте толщину

ведомого диска сцепления.



Номинальная толщина: 7,6 ± 0,2 мм



Минимально допустимое заглубление головок за-
клепок: 1,2 мм



Если результаты не соответствуют указанным зна-
чениям, замените ведомый диск сцепления.

1

2

RT21190170

1

2

RT21190180

RT21190190

1

3

5

6

4

2

RT21190200

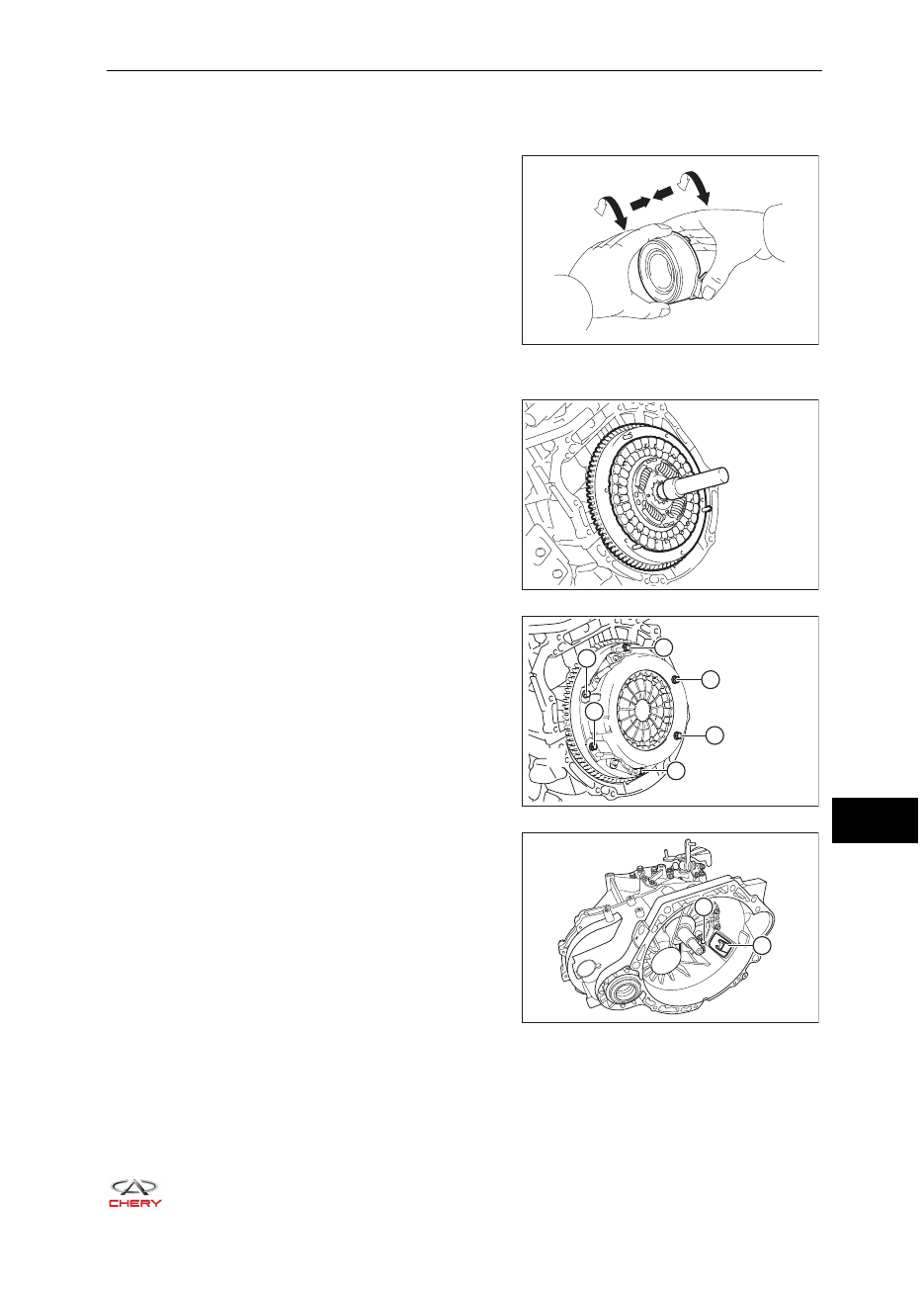

19-

15

19 - СЦЕПЛЕНИЕ

3.   Проверьте состояние выжимного подшипника сцепления.

a.   Осмотрите рабочую поверхность подшипника на наличие загрязнений, глазури на рабочей

поверхности или повреждений. При необходимости очистите или замените выжимной под-
шипник.

b.   Проверьте плавность работы подшипника при

вращении кольца, взаимодействующего с диа-
фрагменной пружиной сцепления.



При необходимости замените выжимной под-
шипник.

Установка

1.   Вставьте оправку в шлицевое отверстие ведомого

диска сцепления и вставьте ее в отверстие махо-
вика.

2.   Установите нажимной диск и затяните болты кре-

пления.
(Момент затяжки: 25 ± 2 Н·м)

3.   Установите шаровую опору вилки выключения

сцепления (1).

4.   Установите защитный чехол (2).

RT21190210

RT21190220

RT21190190

1

3

5

6

4

2

1

2

RT21190180

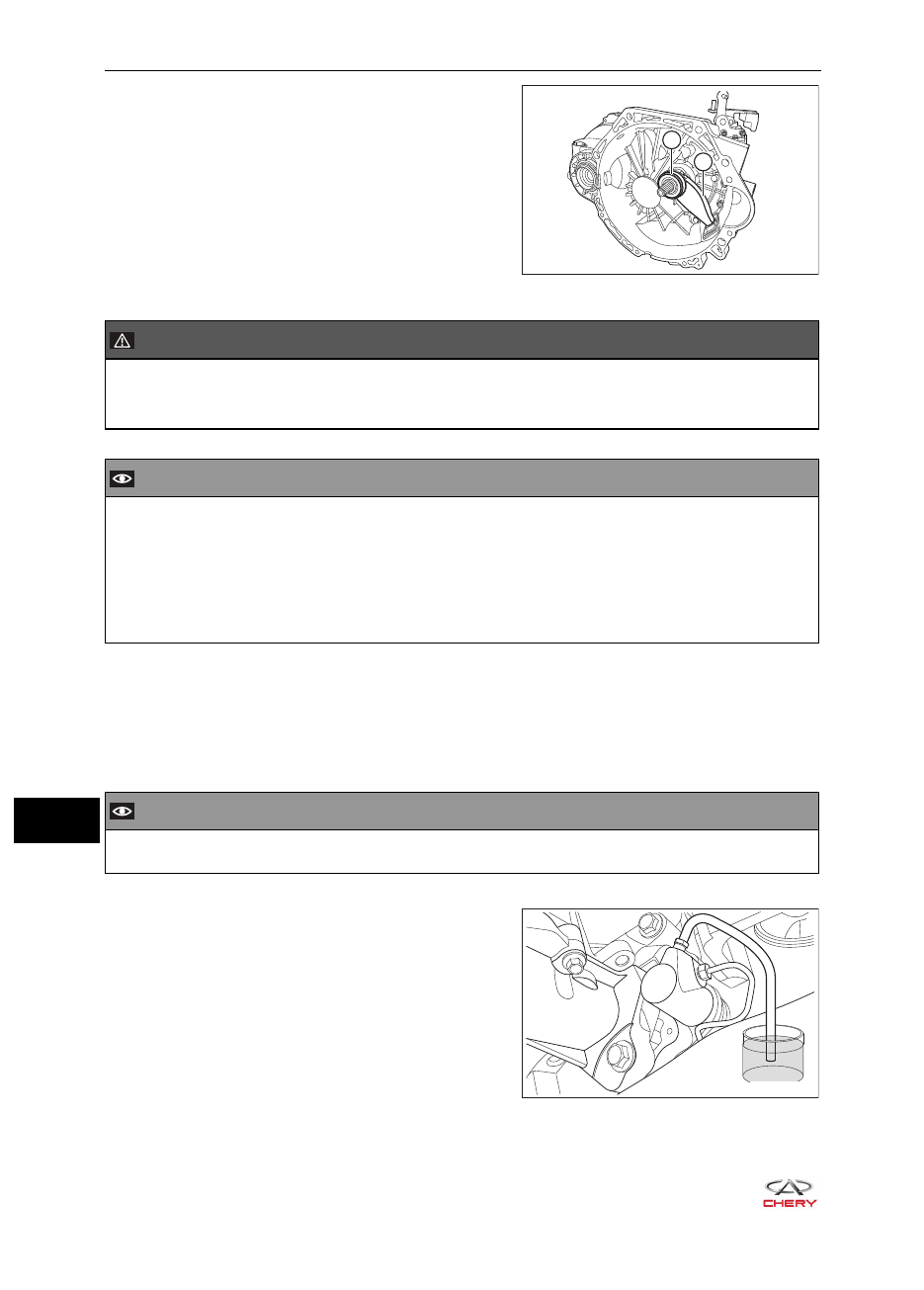

19-

16

19 - СЦЕПЛЕНИЕ

1

2

RT21190170

RT21190260

5.   Установите вилку выключения сцепления (2).
6.   Установите выжимной подшипник сцепления (1).

Удаление воздуха из гидропривода сцепления

 ПРЕДУПРЕЖДЕНИЕ

Тормозная жидкость, используемая в гидроприводе сцепления, оказывает вредное действие на



•

кожу, поэтому необходимо надевать защитные перчатки.
При попадании тормозной жидкости на кожу немедленно смойте ее водой.



•

 ВНИМАНИЕ

Сливать тормозную жидкость следует в подходящую емкость.



•

НЕ допускайте попадания тормозной жидкости на поверхность кузова. Тормозная жидкость мо-



•

жет повредить окрашенные поверхности. Если любое количество тормозной жидкости попало
на окрашенные поверхности, ее следует немедленно смыть водой.
Используйте только тормозную жидкость, рекомендованную компанией Chery Automobile Co.,



•

Ltd. В противном случае возможна серьезная коррозия трубок.
Необходимо использовать тормозную жидкость, соответствующую спецификации DOT4.



•

К СВЕДЕНИЮ:
Для удаления воздуха из гидравлического привода выключения сцепления требуется участие по-
мощника.

1.   Выключите все электрооборудование и выключите зажигание.
2.   Проверьте уровень жидкости в бачке главного цилиндра, долейте тормозную жидкость DOT4

при необходимости и не закрывайте крышку бачка.

 ВНИМАНИЕ

Перед тем как приступать к удалению воздуха из гидравлического привода выключения сцепле-



•

ния убедитесь в достаточном количестве тормозной жидкости в бачке.

3.   Поднимите автомобиль на подъемнике.
4.   Снимите защитный колпачок с клапана для прокач-

ки и наденьте прозрачный пластиковый шланг на
головку клапана. Погрузите другой конец шланга в
прозрачную емкость, заполненную чистой тормоз-
ной жидкостью.

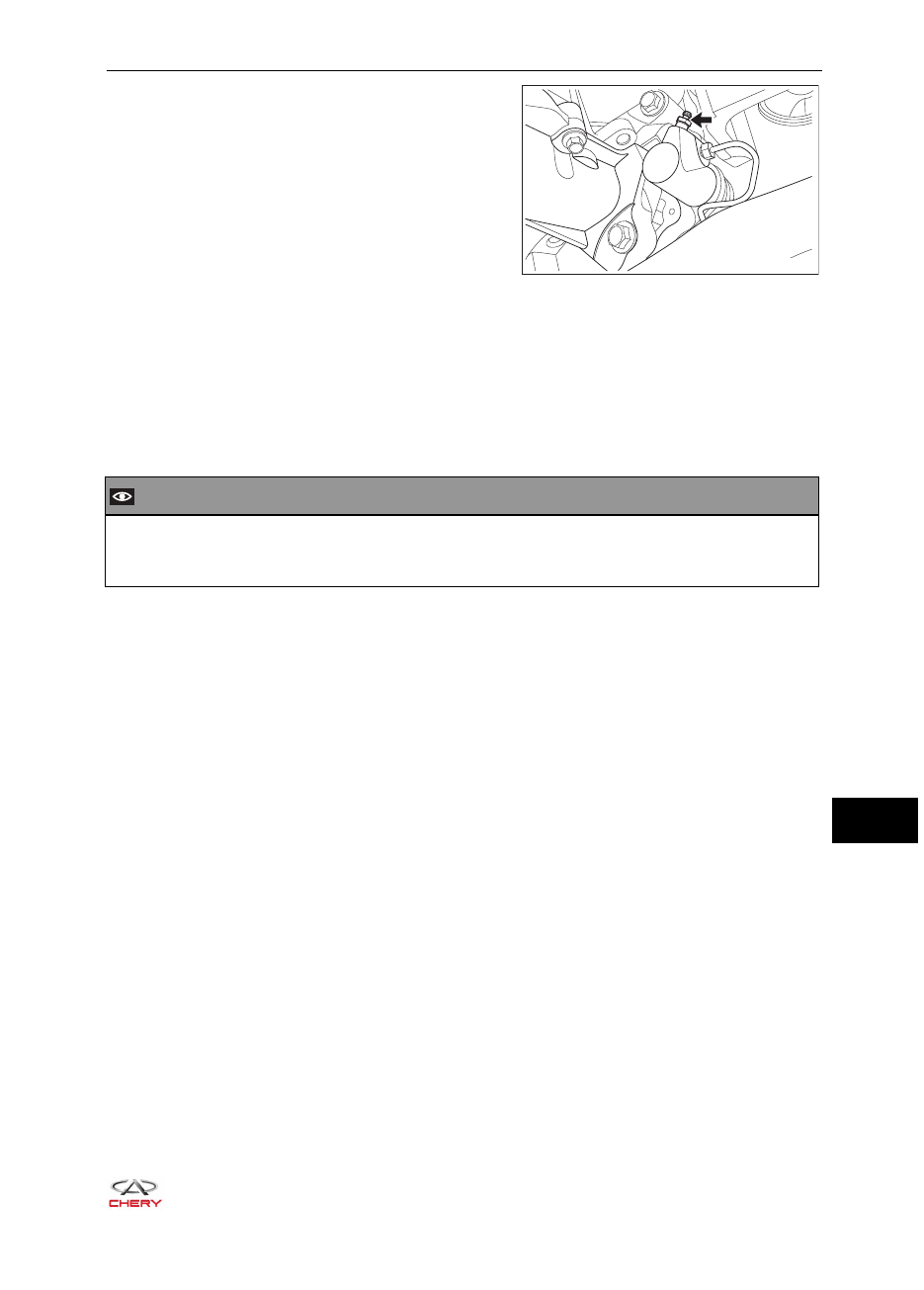

19-

17

19 - СЦЕПЛЕНИЕ

5.   Откройте клапан для прокачки гидропривода (ука-

зан стрелкой).

6.   Нажмите педаль сцепления, чтобы тормозная жидкость начала вытекать из клапана для про-

качки.

7.   При нажатой педали сцепления закройте клапан для прокачки.
8.   Нажимайте педаль сцепления до появления давления в гидроприводе.
9.   Нажмите педаль сцепления и затем откройте клапан для прокачки гидропривода, для того что-

бы выпустить тормозную жидкость с воздухом.

10.  Выполняйте операции 6-9 до тех пор, пока из гидропривода выключения сцепления не будет

полностью удален воздух.

 ВНИМАНИЕ

Не допускайте опорожнения бачка при удалении воздуха из системы.



•

При удалении воздуха из следите за тем, чтобы уровень тормозной жидкости всегда был возле



•

метки MAX на стенке бачка.

11.  Закройте клапан для прокачки, снимите шланг с головки клапана и установите защитный кол-

пачок.

12.  Проверьте уровень тормозной жидкости в бачке, при необходимости долейте тормозную жид-

кость DOT4 до метки MAX и установите крышку бачка.

13.  Проверьте ход педали сцепления. Если ход педали сцепления чрезмерный, либо работа гидро-

привода выключения сцепления не улучшилась, то это указывает на остающийся в гидроприво-
де воздух. Снова выполните процедуру удаления воздуха из гидравлического привода выклю-
чения сцепления.

14.  Повторно проверьте автомобиль и убедитесь в нормальной работе сцепления, в том числе по

усилию нажатия педали сцепления.

RT21190270
