Chery Tiggo 5 (T21). Руководство по ремонту - часть 67

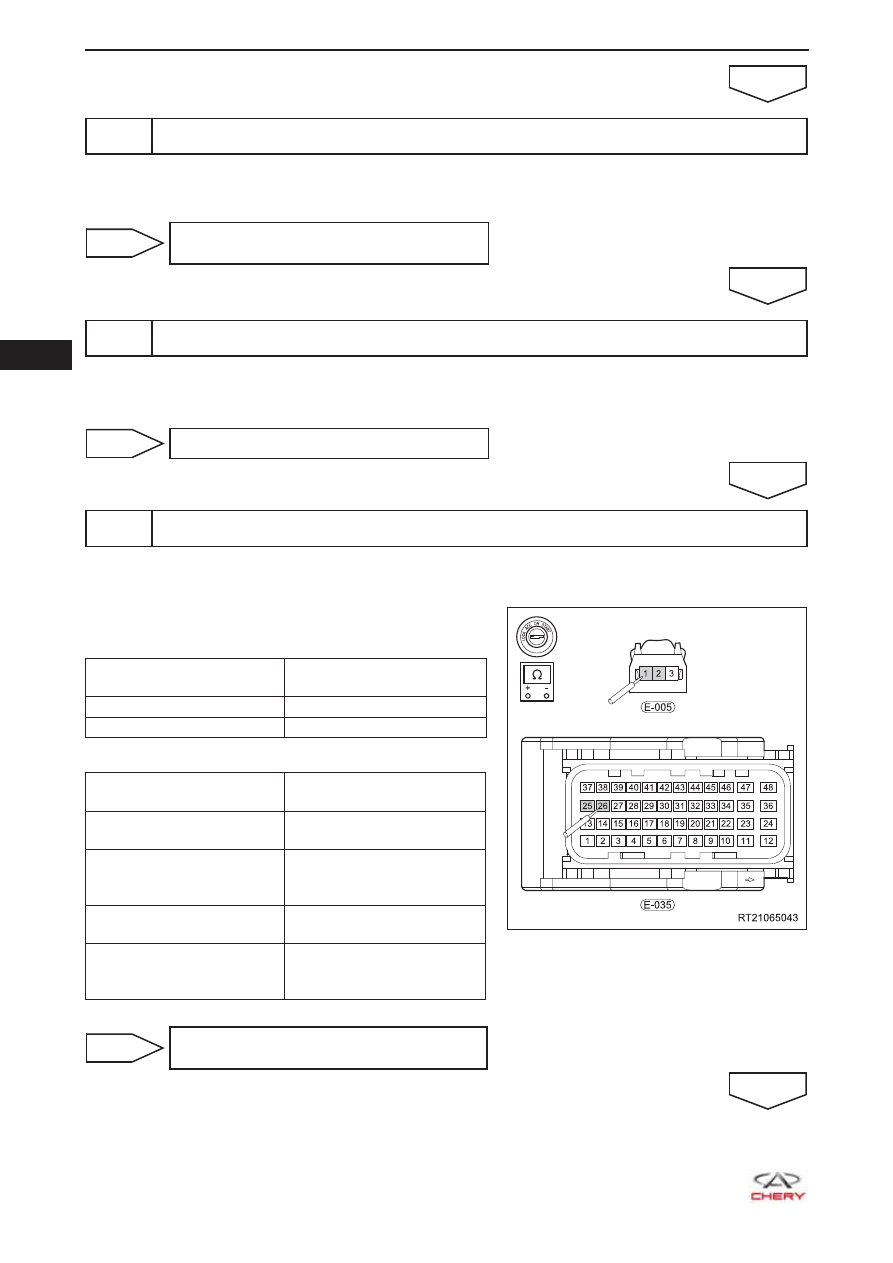

       06

06-114

ДА

3

Проверка установки датчика детонации

a.  Снимите датчик детонации.

b.  Проверьте место установки датчика детонации на наличие повреждений, посторонних частиц,

чрезмерной подвижности и т.д., которые могут стать причиной некорректности сигнала.

НЕИСПРАВНОСТЬ



Очистите место установки или замени-
те датчик детонации

ДА

4

Проверка сопротивления датчика детонации

a.  Проверьте сопротивление между контактами 1 и 2 датчика детонации.



ДА: Более 4,9 ± 20% MОм (при нормальной температуре)

НЕИСПРАВНОСТЬ



Замените датчик детонации

ДА



5

Проверка цепи сигнала датчика детонации

a.  Отсоедините разъем E-035 жгута проводов блока ECM.

b.  Проверьте жгут проводов между контактами разъе-

ма E-035 и разъема E-005.



Проверка на обрыв

Подключение

мультиметра

Условия проверки

E-035 (26) - E-005 (1)

Проводимость имеется

E-035 (25) - E-005 (2)

Проводимость имеется



Проверка на короткое замыкание

Подключение

мультиметра

Условия проверки

E-035 (26) или E-005 (1) -

«масса» кузова

Отсутствие проводимости

E-035 (26) или E-005 (1)

- «положительный» вывод

аккумуляторной батареи

Отсутствие проводимости

E-035 (25) или E-005 (2) -

«масса» кузова

Отсутствие проводимости

E-035 (25) или E-005 (2)

- «положительный» вывод

аккумуляторной батареи

Отсутствие проводимости

НЕИСПРАВНОСТЬ



Замените жгут проводов или разъем (дат-
чик детонации – блок ECM)

ДА

  06

06-115

6

Проверка сигнала датчика детонации

a.  Установите датчик детонации.

b.  Слегка постучите резиновым молотком вокруг датчика детонации и одновременно с помощью

мультиметра измерьте, образуется ли напряжение между двумя контактами датчика детонации.

НЕИСПРАВНОСТЬ



Замените датчик детонации

ДА

7

Проверка кодов неисправностей

a.  Для считывания диагностических кодов блока ECM используйте диагностический тестер X-431

3G.

b.  См. раздел «Процедура подтверждения диагностических кодов».

c.  Проверьте, сохраняется ли диагностический код P0327-00 или P0328-00.

НЕИСПРАВНОСТЬ



Замените блок ECM

ДА

Система работает нормально.
Установите на место снятые компоненты и выполните пробную поездку, чтобы убедиться в
устранении неисправности, заявленной клиентом.

       06

06-116

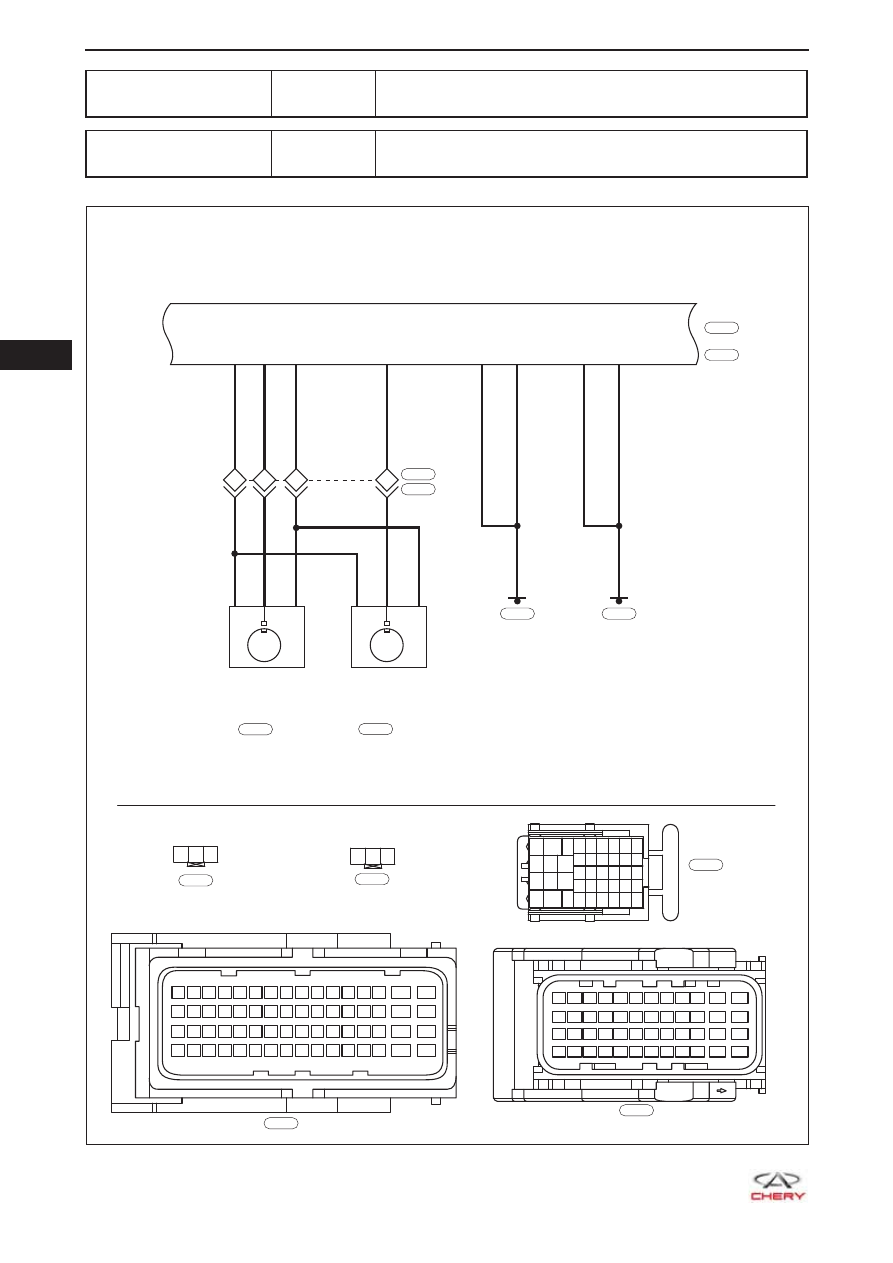

Диагностический код

P0341-00

Диапазон/характеристики цепи датчика положения
распределительного вала

Диагностический код

P0346-00

Диапазон/характеристики цепи датчика положения
распределительного вала (ряд 2)

ET21065012

37 38 39 40 41 42 43 44 45 46 47

48

25 26 27 28 29 30 31 32 33 34 35

36

13 14 15 16 17 18 19 20 21 22 23

24

1 2 3 4 5 6 7 8 9 10 11

12

B

E-033

B

E-035

49 50 51

63

64

15

16

31

32

47

48

33 34 35

17 18 19

1

2

3

52 53 54 55 56 57 58 59 60 61 62

36 37 38 39 40 41 42 43 44 45 46

20 21 22 23 24 25 26 27 28 29 30

4

5

6

7

8

9 10 11 12 13 14

1-34 1-29 1-31

1-41

2

3

1

LR

WR

Br

W

LR

LR

WR

Br

Br

W

24

25

27

26

2

3

1

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

1

3

6

2

35

39

40

41

42

32

33

36

37

38 34

27

28

29

30

B

E-007

E-007

E-038

3 2 1

3 2 1

B

E-015

E-015

B

E-020

E-020

ECM-2

ECM-1

E-033

E-035

2-63

2-64

1-47

Br

Br

B

B

Br

B

1-48

E-026

E-028

ДАТЧИК ПОЛОЖЕНИЯ
РАСПРЕДЕЛИТЕЛЬ
НОГО ВАЛА ВПУСК
НЫХ КЛАПАНОВ

ДАТЧИК ПОЛОЖЕНИЯ
РАСПРЕДЕЛИТЕЛЬ
НОГО ВАЛА ВЫПУСК
НЫХ КЛАПАНОВ

  06

06-117

Диагностиче-

ский код

Описание

диагностического кода

Условия установки

диагностического

кода

Возможная причина

P0341-00

Диапазон/характеристики

цепи датчика положения

распределительного вала

Двигатель работает

Датчик положения рас-

•

пределительного вала
впускных клапанов

Датчик положения рас-

•

пределительного вала
выпускных клапанов

Распределительный вал

•

Жгут проводов или

•

разъем

Блок ECM

•

P0346-00

Диапазон/характеристики

цепи датчика положения

распределительного вала

(ряд 2)

Процедура подтверждения диагностического кода

Перед выполнением следующих процедур убедитесь в том, что напряжение аккумуляторной бата-
реи более 12В.

Поверните замок зажигания в положение LOCK.

•

Подключите диагностический тестер X-431 3G (последняя версия программного обеспечения) к

•

диагностическому разъему.

Включите зажигание.

•

Используйте диагностический тестер X-431 3G для записи и удаления диагностических кодов,

•

записанных в блоке ECM.

Выберите пункт «Read Code» (Считать код).

•

Если диагностический код обнаружен, то неисправность, указанная по диагностическому коду,

•

является текущей. Переходите к процедуре диагностики – этап 1.

Если диагностический код не обнаружен, то неисправность, указанная по диагностическому

•

коду, является периодически появляющейся (

см. с. 06-18

).



  ВНИМАНИЕ

При выполнении диагностики и проверки цепей всегда обращайтесь к электрической схеме

•

конкретной цепи и данным о компоненте.

Процедура диагностики

1

Проверка точки соединения блока ECM на «массу»

a.  Поверните замок зажигания в положение LOCK.

b.  Проверьте точки E-026 и E-028 соединения на «массу» блока ECM (

см. с. 06-18

).

НЕИСПРАВНОСТЬ



Отремонтируйте или замените жгут
проводов или соединение на «массу»

ДА
