НЕИСПРАВНОСТЬ



Замените жгут проводов или разъем
(датчик частоты вращения коленчато-
го вала двигателя – блок ECM)

ДА

7

Установите исправный датчик частоты вращения коленчатого вала двигателя и
проверьте форму сигнала

a.  Установите исправный датчик частоты вращения коленчатого вала двигателя.

b.  Подключите разъем датчика частоты вращения коленчатого вала двигателя.

c.  Поверните замок зажигания в положение ON, запустите двигатель и проверьте форму сигнала

датчика частоты вращения коленчатого вала двигателя с помощью осциллографа.

ДА



Замените датчик частоты вращения ко-
ленчатого вала двигателя

НЕИСПРАВНОСТЬ

8

Проверьте зубчатый венец маховика

a.  Поверните коленчатый вал и проверьте зубчатый венец маховика на наличие повреждений, по-

сторонних частиц и т.д., которые вызывают некорректность сигнала.

НЕИСПРАВНОСТЬ



Удалите все посторонние частицы и
очистите зубчатый венец маховика.
При необходимости замените маховик
(

см. с. 07-42

)

ДА

9

Проверка кодов неисправностей

a.  Для считывания диагностических кодов блока ECM используйте диагностический тестер X-431 3G.

b.  См. раздел «Процедура подтверждения диагностических кодов».

c.  Проверьте, сохраняется ли диагностический код P0322-00.

НЕИСПРАВНОСТЬ



Замените блок ECM

ДА

Система работает нормально.
Установите на место снятые компоненты и выполните пробную поездку, чтобы убедиться в
устранении неисправности, заявленной клиентом.

  06

06-111

Диагностический код

P0327-00

Низкий уровень входного сигнала датчика 1 детона-
ции

Диагностический код

P0328-00

Высокий уровень входного сигнала датчика 1 дето-
нации

       06

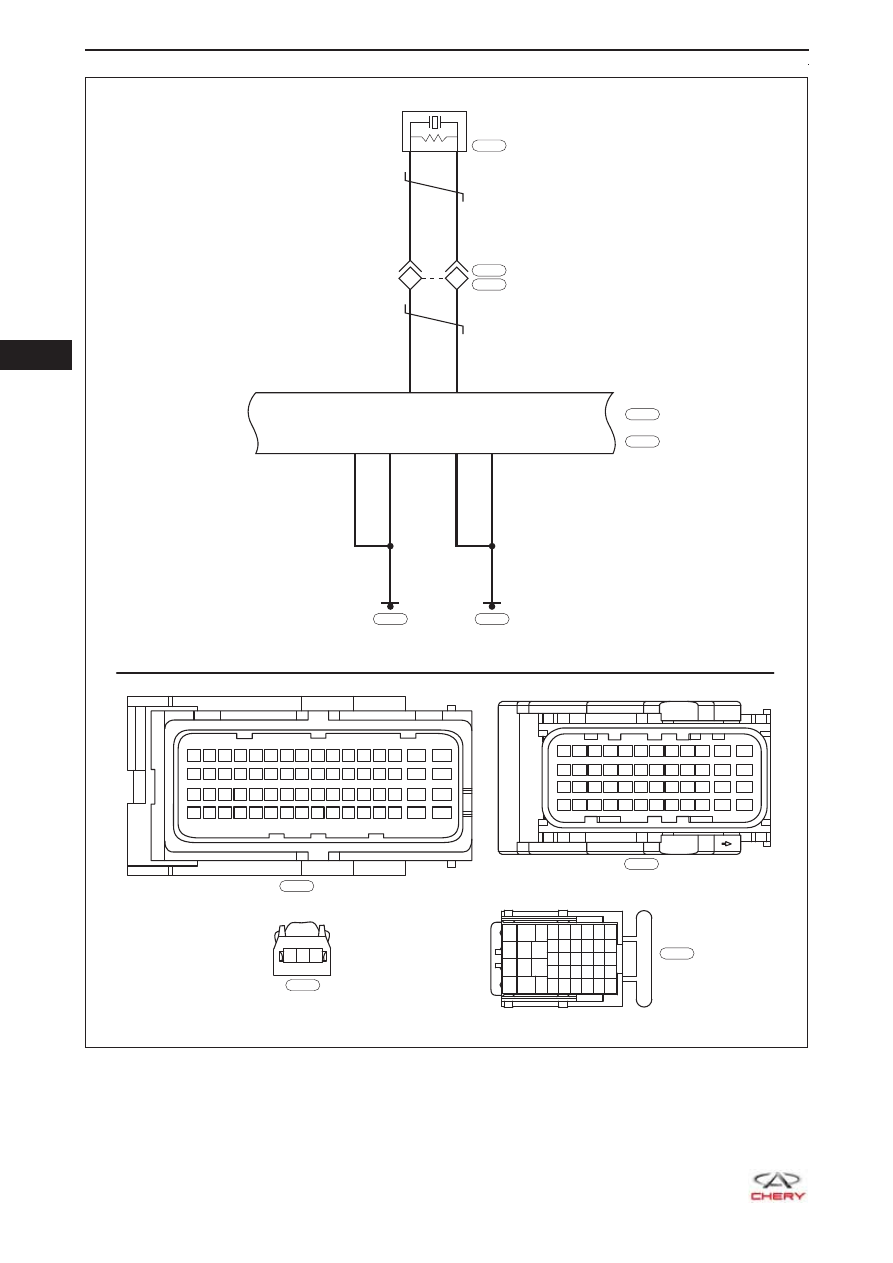

06-112

ET21065011

1

2

1-26

1-25

GY

WY

GY

WY

2

1

E-007
E-038

1 2 3

B

E-005

E-005

ECM-2

ECM-1

E-033

E-035

2-63

2-64

1-47

Br

Br

B

B

Br

B

1-48

E-026

E-028

37 38 39 40 41 42 43 44 45 46 47

48

25 26 27 28 29 30 31 32 33 34 35

36

13 14 15 16 17 18 19 20 21 22 23

24

1 2 3 4 5 6 7 8 9 10 11

12

B

E-033

B

E-035

49 50 51

63

64

15

16

31

32

47

48

33 34 35

17 18 19

1

2

3

52 53 54 55 56 57 58 59 60 61 62

36 37 38 39 40 41 42 43 44 45 46

20 21 22 23 24 25 26 27 28 29 30

4

5

6

7

8

9 10 11 12 13 14

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

31

35

39

40

41

42

32

33

36

37

38 34

27

28

29

30

B

E-007

ДАТЧИК
ДЕТОНАЦИИ

  06

06-113

Диагностиче-

ский код

Описание диагностическо-

го кода

Условия установки

диагностического

кода

Возможная причина

P0327-00

Низкий уровень входного сиг-

нала датчика 1 детонации

Двигатель работает

Датчик детонации

•

Жгут проводов или

•

разъем

Блок ECM

•

P0328-00

Высокий уровень входного

сигнала датчика 1 детонации

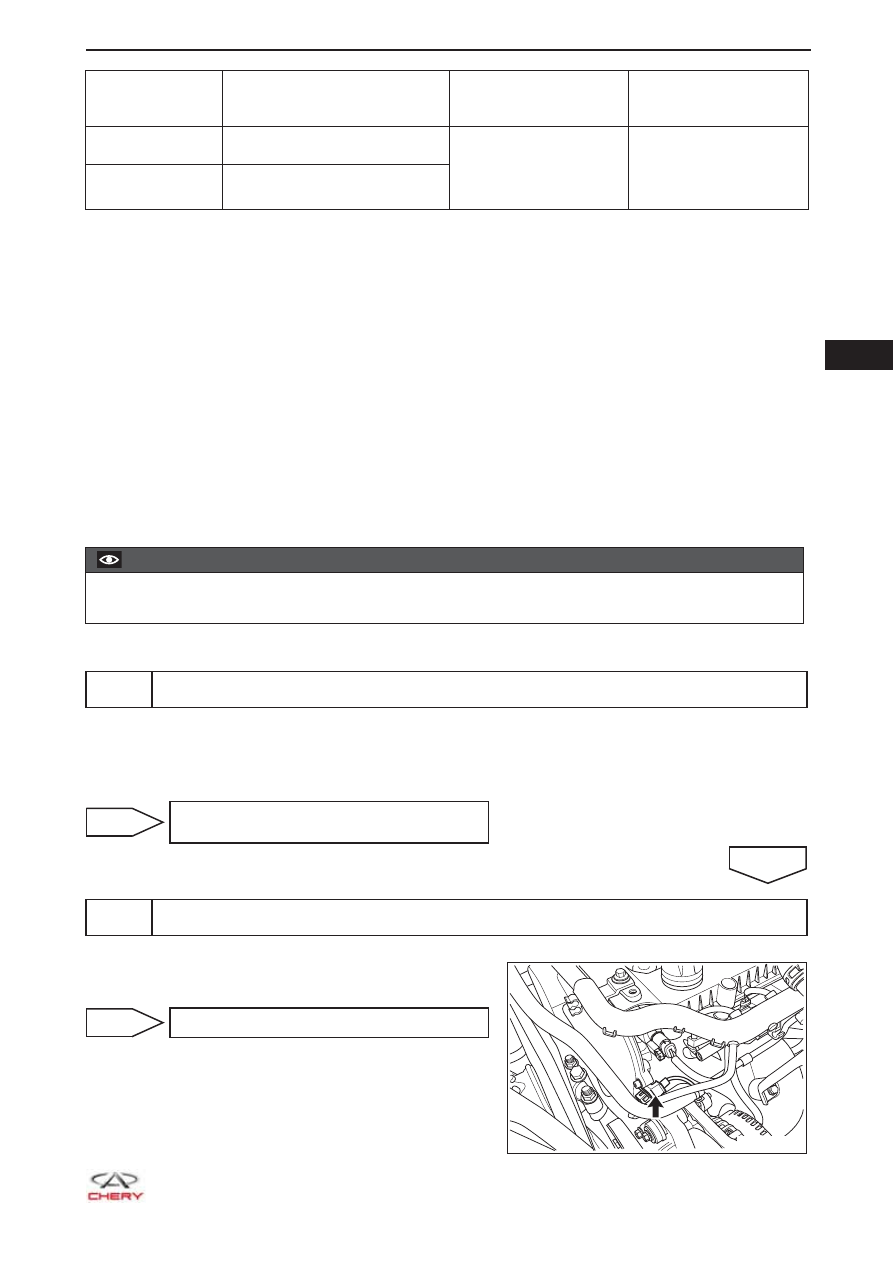

Процедура подтверждения диагностического кода

Перед выполнением следующих процедур убедитесь в том, что напряжение аккумуляторной бата-
реи более 12В.

Поверните замок зажигания в положение LOCK.

•

Подключите диагностический тестер X-431 3G (последняя версия программного обеспечения) к

•

диагностическому разъему.

Включите зажигание.

•

Используйте диагностический тестер X-431 3G для записи и удаления диагностических кодов,

•

записанных в блоке ECM.

Запустите двигатель и прогрейте его до нормальной рабочей температуры, а затем выберите

•

пункт «Read Code» (Считать код).

Если диагностический код обнаружен, то неисправность, указанная по диагностическому коду,

•

является текущей. Переходите к процедуре диагностики – этап 1.

Если диагностический код не обнаружен, то неисправность, указанная по диагностическому

•

коду, является периодически появляющейся (

см. с. 06-18

).



  ВНИМАНИЕ

При выполнении диагностики и проверки цепей всегда обращайтесь к электрической схеме

•

конкретной цепи и данным о компоненте.

Процедура диагностики

1

Проверка точки соединения блока ECM на «массу»

a.  Поверните замок зажигания в положение LOCK.

b.  Проверьте точки E-026 и E-028 соединения на «массу» блока ECM (

см. с. 06-18

).

НЕИСПРАВНОСТЬ



Отремонтируйте или замените жгут
проводов или соединение на «массу»

ДА

2

Проверка разъема датчика детонации

a.  Отсоедините разъем E-005 датчика детонации.

b.  Проверьте разъем датчика детонации.

НЕИСПРАВНОСТЬ



Отремонтируйте или замените разъем

RT21060330
