5. Проверка под нагрузкой

Неисправность возникает только при включении
электрического устройства. Включайте электрообо-
рудование поочередно (кондиционер, обогреватель
заднего стекла, радиоприемник, противотуманные
фары и т.д.) и определяйте взаимосвязь между элек-
трооборудованием и неисправностью. Подтвердите
неисправность проверкой под нагрузкой.

6. Проверка при запуске непрогретого/прогретого двигателя

Некоторые неисправности возникают при холодном запуске двигателя и исчезают при его про-
греве. В этом случае оставьте неработающий автомобиль на всю ночь и запустите его двигатель
на следующий день. Проведите проверку и быстро определите причину неисправности.

7. Проверка падения напряжения

В основном проверка падения напряжения используется для поиска вероятных причин, которые
влияют на нормальную работу электрических компонентов или цепей.

Проверьте цепь с помощью цифрового мультиметра.

Если сопротивление отдельного жгута проводов, измеренное цифровым мультиметром, слиш-
ком низкое (0 Ом или близко к 0 Ом), то жгут проводов или цепь исправны.

Излишнее сопротивление в цепи может быть вызвано плохим, ослабленным соединением на
«массу», коррозией контактов переключателя и ослабленным соединением разъема или пере-
ходника.

Меры предосторожности при проверке блоков управления и
электрических компонентов

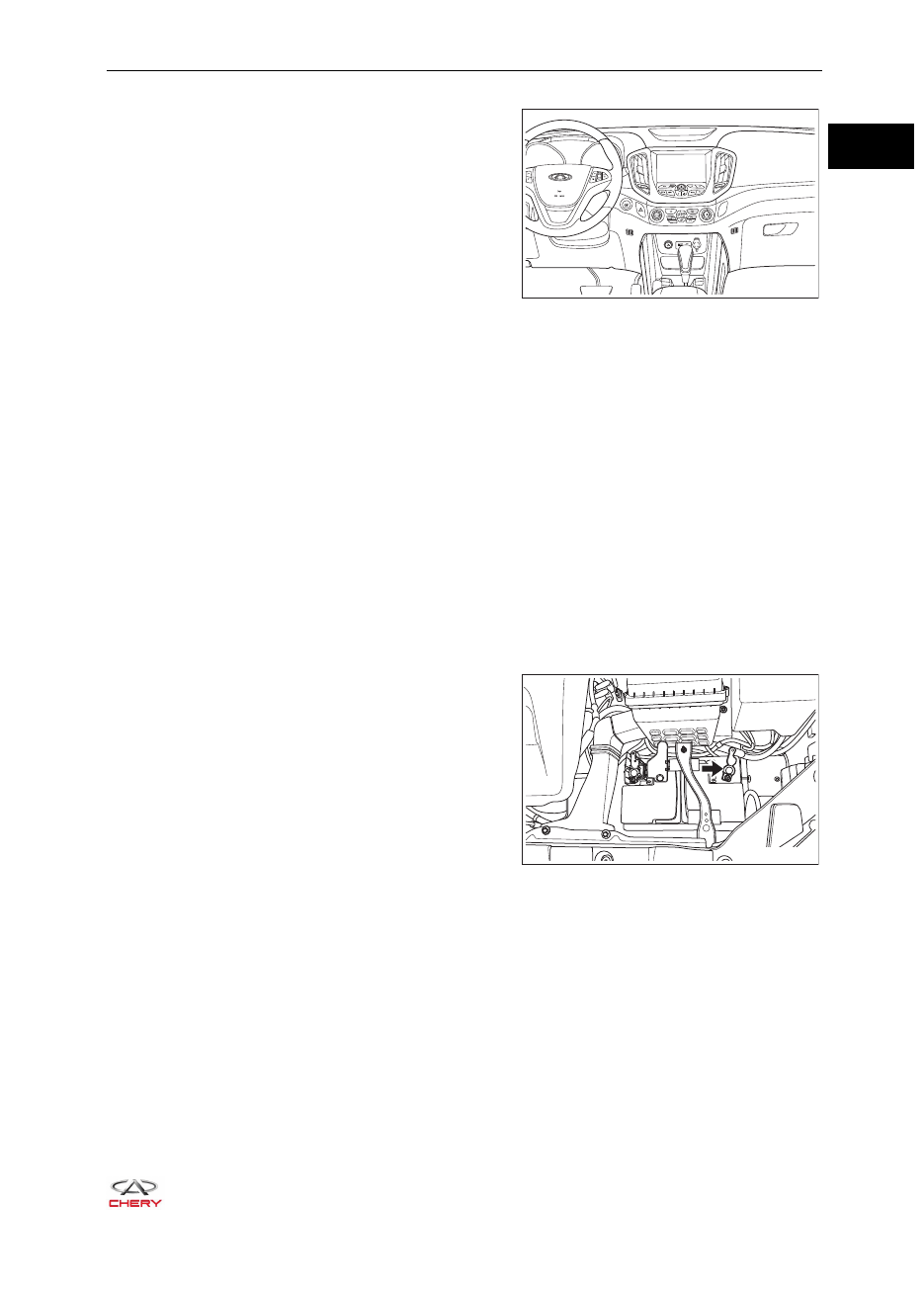

Перед выполнением работ с системой электрообо-

•

рудования поверните замок зажигания в положение
LOCK и отсоедините «отрицательный» провод ак-
кумуляторной батареи, затем подождите 2 минуты,
пока не исчезнет заряд резервного питания систе-
мы подушек безопасности (автомобили с системой
подушек безопасности).

При отсоединении провода аккумуляторной батареи будут удалены настройки часов, аудиоси-

•

стемы и записанные коды неисправности. Поэтому перед отсоединением провода аккумулятор-
ной батареи следует зафиксировать эти настройки.

Запрещается обратное присоединение проводов аккумуляторной батареи.

•

Устанавливайте только те компоненты, которые соответствуют характеристикам автомобиля.

•
1. Перед заменой блока управления проверьте входные и выходные параметры компонентов.

При отсоединении компонента:

•

Не прикладывайте чрезмерных усилий при отсоединении разъема.

–

Если разъем установлен с помощью винта, отверните винт крепления, а затем рукой от-

–

соедините разъем.

При присоединении компонента:

•

Перед тем как соединить разъем, проверьте, нет ли в разъеме погнутых или поврежден-

–

ных контактов, затем правильно присоедините разъем

RT21020190

RT21020200

02 - ВВЕДЕНИЕ

02-

При установке разъема подтягиванием винтов подтягивайте винт крепления, пока окра-

–

шенный участок разъема не сравняется с поверхностью.

Запрещается ронять или ударять блок управления во избежание чрезмерных ударных на-

•

грузок.
Обратите внимание на то, что на блоке управления конденсат не образуется из-за очень

•

больших колебаний температуры, и не допускайте попадания на него капель воды или до-
ждя. Если на блоке управления обнаружена вода, то полностью просушите его и после этого
устанавливайте на автомобиль.
Будьте осторожны, чтобы не допустить попадания жидкости в разъем блока управления.

•

Не применяйте для очистки блоков управления летучих жидкостей.

•

При использовании цифрового мультиметра

•

будьте осторожны, чтобы не допустить касания
пробниками друг друга, что вызовет короткое
замыкание. Не допускайте повреждения аккуму-
ляторной батареи из-за короткого замыкания в
силовом транзисторе внутри блока управления.

Для проверки входных и выходных сигналов блока управления используйте специальный

•

адаптер.

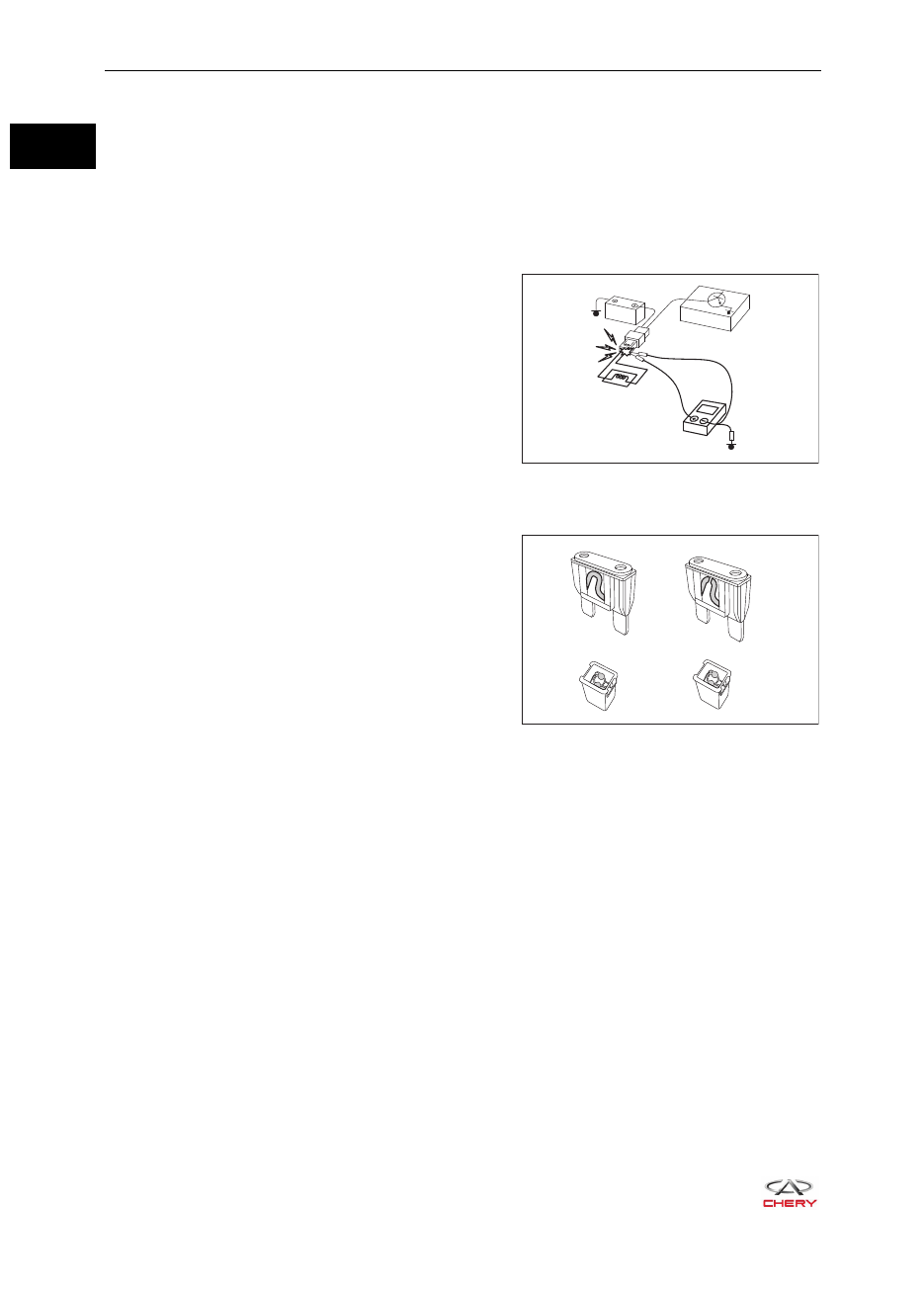

2. Проверка предохранителя

Убедитесь в том, что плавкая проволока цела.

•

Если плавкая проволока перегорела, проверьте, нет ли в цепи короткого замыкания.

•

Для замены должен использоваться предохранитель такого же номинала.

•

RT21020210

RT21020220

Перегоревший

Исправный

02 - ВВЕДЕНИЕ

02-

Проверка электрического разъема

Многие электрические неисправности вызываются
электрическими соединениями или неисправностями
проводов, а также могут быть вызваны заеданием ком-
понентов или реле. Прежде чем определить, вызвана ли
неисправность компонентами или жгутами проводов,
проверьте, в нормальном ли состоянии подключение
разъемов.

1. Проверьте разъем с помощью цифрового мультиметра

Поврежденные разъемы и ненадежные соединения вызваны неправильным обнаружением

•

разъема при проверке цепи.
Пробник цифрового мультиметра может быть неправильно соединен с контактным гнездом

•

разъема. Для правильного обнаружения разъема воспользуйтесь Т-образный наконечник
и соблюдайте приведенную ниже процедуру. Для получения оптимального соединения
зажмите Т-образный наконечник пружинным зажимом.
a. Проведите проверку со стороны жгута проводов

Если у разъема имеется задняя крышка, то перед обнаружением контакта следует

–

снять заднюю крышку.
Не проверяйте водонепроницаемый разъем со стороны жгута проводов. В противном

–

случае это может привести к повреждению уплотнения между жгутом проводов и
разъемом.

b. Проверка со стороны контактов

Гнездовой контакт

–

Не вставляйте в гнездовой контакт предметы большего размера, чем штыревой кон-
такт.
Штыревой контакт

–

Осторожно проверьте контактную поверхность всех контактов с помощью Т-образного
наконечника. Не погните контакт.

2. Проверьте, соответствует ли эластичность пружинного контакта норме

Пружинный контакт может вызывать прерывистые сигналы в цепи.

•

Если в цепи появляется эпизодическое прерывание сигнала, следуйте приведенным

•

ниже процедурам, чтобы проверить наличие обрыва жгута проводов и пружинный контакт
гнездовой части.

Воспользуйтесь штыревым контактом, размер которого соответствует гнездовому

–

контакту.

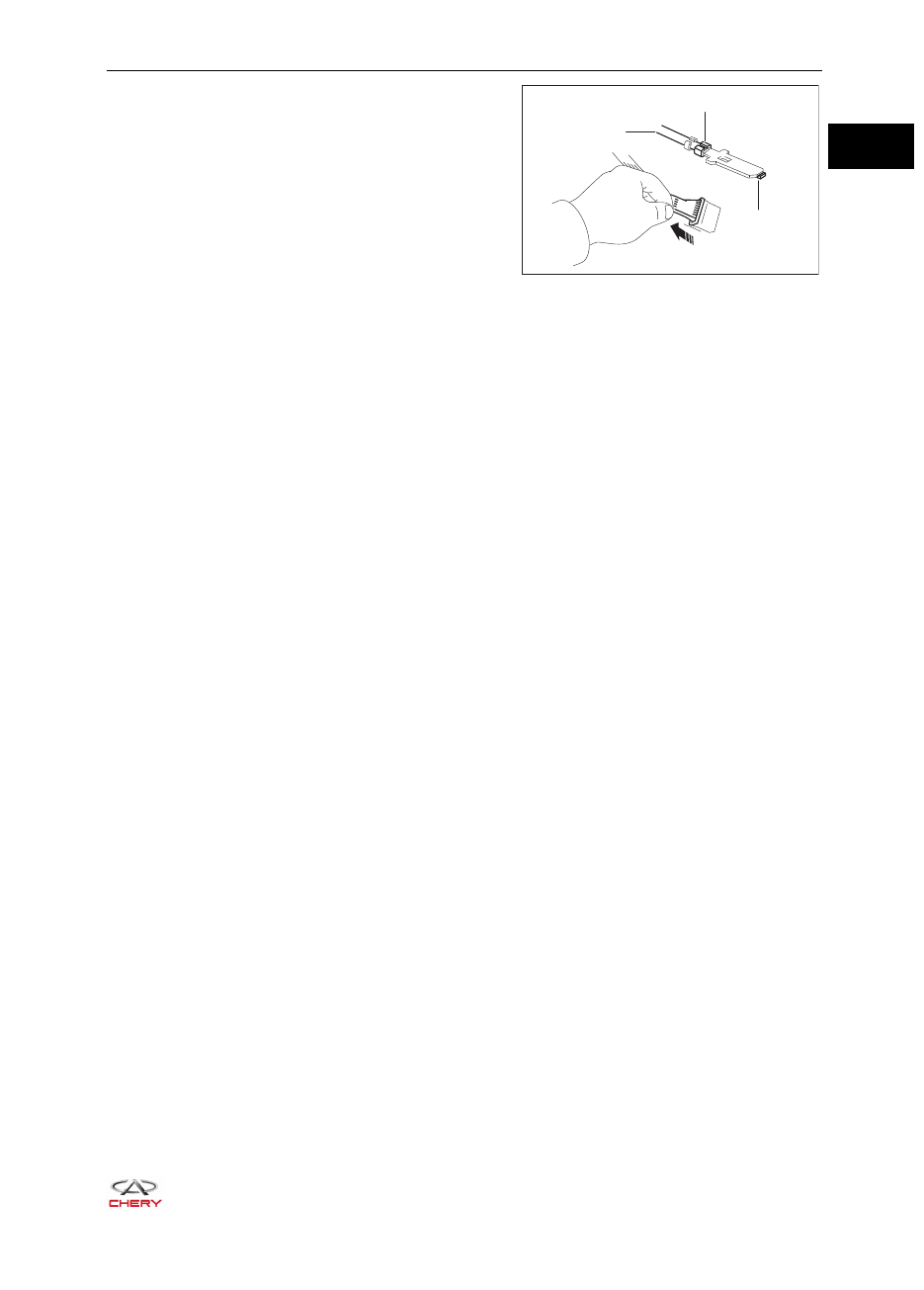

Отсоедините подозреваемый неисправный разъем и закрепите контактной стороной

–

вверх.
Удерживая жгут проводов штыревого контакта, попробуйте вставить штыревой

–

контакт в гнездовой контакт.
Переместите разъем и проверьте, легко ли вставляется штыревой контакт.

–

К СВЕДЕНИЮ:
Если штыревой контакт свободно входит в гнездовой контакт, то нужно заменить гнез-
довой контакт.

RT21020230

Провод

Ослабление заделки

Деформация

контакта

Потянуть слегка

02 - ВВЕДЕНИЕ

02-

RT21020240

RT21020250

RT21020260

E-106

ИНФОРМАЦИЯ О ЦЕПЯХ
Как пользоваться электрической схемой

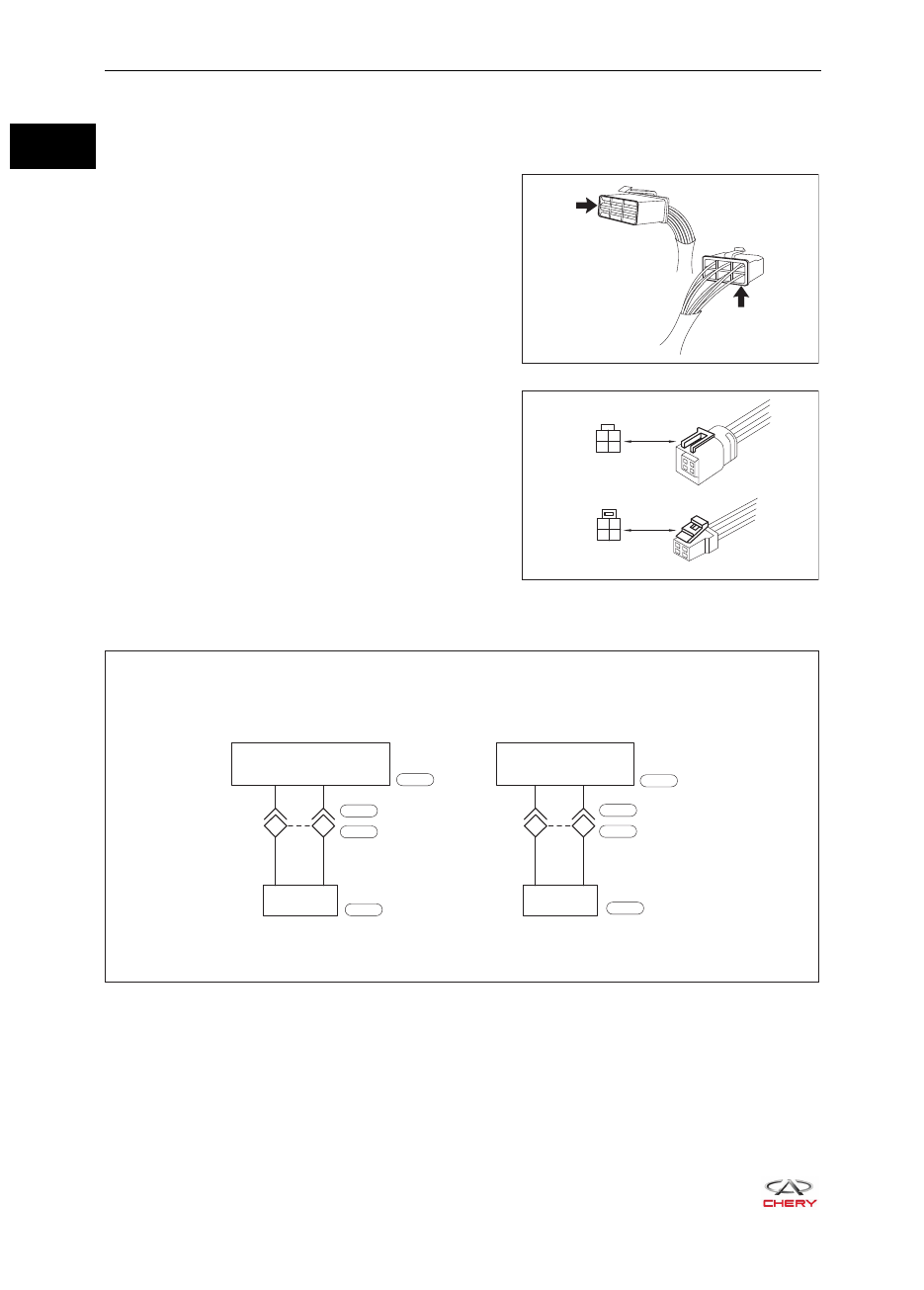

1. Обозначения электрических разъемов

Большинство обозначений электрических

•

разъемов на электрических схемах указывают
сторону контактов.

Вид стороны контактов на электрической схеме

•

показан в нижней части этой электрической
схемы.

2. Дополнительные сращивания

Дополнительное сращивание обозначается ромбами (сплошная линия) и отмечается номером
контакта внутри ромбов.

Сторона контактов

Сторона жгута

проводов

Гнездо

Обозначение

электрического

разъема

Разъем

МЕХАНИЧЕСКАЯ

КОРОБКА ПЕРЕДАЧ

АВТОМАТИЧЕСКАЯ

КОРОБКА ПЕРЕДАЧ

ДАТЧИК

БЛОК
УПРАВЛЕНИЯ
