ДИАГНОСТИЧЕСКАЯ ИНФОРМАЦИЯ О ЦЕПЯХ
Как пользоваться тестером

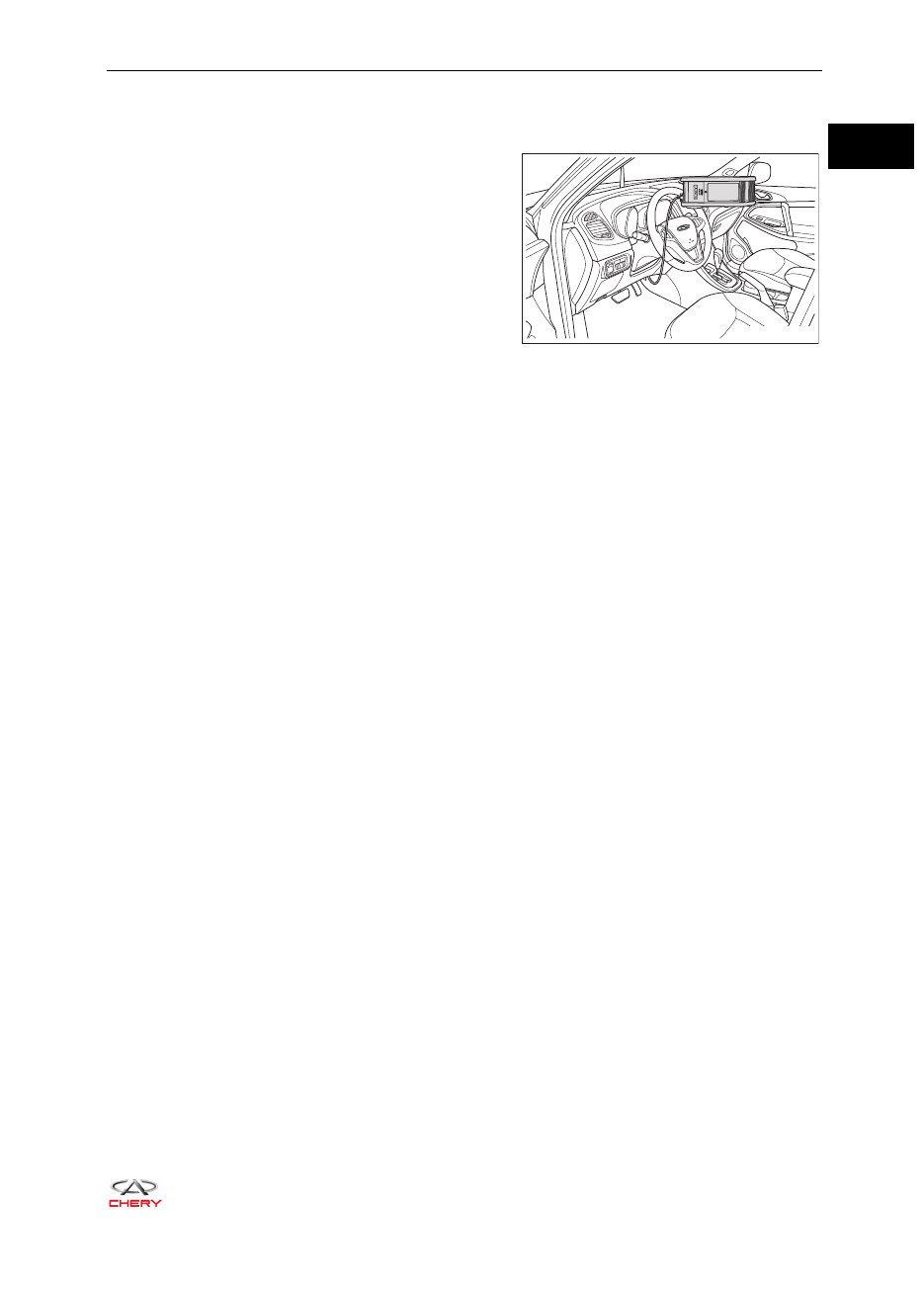

Подключите тестер к диагностическому разъему, по-
верните замок зажигания в положение ON и начните
работу тестера. Если на дисплее появляется сообще-
ние о сбое обмена данными, то это означает, что неис-
правен либо автомобиль, либо тестер.

Если связь тестера с блоком управления на другом

•

автомобиле осуществляется успешно, проверьте
исправность разъема DLC диагностируемого
автомобиля.
Если подключение к другому автомобилю также не

•

удается, то, вероятно, неисправен сам тестер.

Поиск неисправностей системы управления блока ECM

Данный автомобиль оснащен электронной системой управления двигателем. Большинство проце-
дур проверки неисправностей включает только поочередную проверку цепей электронной системы
управления двигателем. В таких случаях для проведения эффективной диагностики и ремонта до-
статочно хорошего понимания работы системы и элементарных знаний в области электротехники.

RT21020160

02 - ВВЕДЕНИЕ

02-

Диагностика, поиск и устранение неисправностей

1. Основы диагностики и методы поиска и устранения неисправностей

Тип процедуры

Подробности

Методы поиска и устранения

неисправностей

Диагностика по кодам
неисправностей

Процедура диагностики
по записанным кодам
неисправности.

Пользуйтесь методом исключения для опреде-
ления неисправных компонентов в соответ-
ствии с условиями по кодам неисправности.

Проверьте соответствующие компоненты с
помощью тестера и устраняйте возможные
неисправности одну за другой.

Диагностика по признакам
неисправностей (коды
неисправности не записаны)

Процедура диагностики
по признакам
неисправностей.

Пользуйтесь методом исключения для опреде-
ления неисправных компонентов в соответ-
ствии с условиями по признакам неисправно-
стей.

Проверьте соответствующие компоненты с по-
мощью тестера и устраняйте возможные неис-
правности одну за другой.

2. Подробные этапы поиска и устранения неисправностей

Шаг

Описание

Получите подробные данные о том, когда появилась электрическая неисправность.

Включите затронутую систему и при необходимости выполните пробную поездку.

Подтвердите параметры неисправности.

Если невозможно воспроизвести неисправность, то обратитесь к разделу «Моделирование
электрической неисправности».

Соберите подходящие материалы для диагностики, которые включают:

Электрическая схема

•

Принципиальную схему системы

•

Соответствующую главу в Руководстве по ремонту

•

Сервисный бюллетень

•

Проведите диагностику в соответствии со знаниями о работе основной системы и сведениями,
полученными от владельца.

Проверьте, нет ли в системе замыкания, неплотного соединения разъема или повреждения
жгута проводов. Определите соответствующие цепи и компоненты и проведите диагностику в
соответствии с электрической схемой и схемой прокладки жгутов проводов.

Отремонтируйте цепь и при необходимости замените компонент.

Проверьте работу системы на всех режимах. Убедитесь, что система может нормально работать
при всех условиях. Убедитесь в том, что в процессе диагностирования или ремонта не возникло
новых неисправностей.

02 - ВВЕДЕНИЕ

02-

Активная проверка цепей

Периодические появляющиеся неисправности и другие неисправности, которые не могут быть об-
наружены во время пробной поездки, могут быть обнаружены при активной проверке цепей. Воз-
можная неисправность автомобиля может быть эффективно обнаружена при моделировании усло-
вий или обстановки при появлении неисправности

Активную проверку цепей можно разделить на 7 видов:

Проверка автомобиля в условиях вибрации

•

Проверка чувствительности к нагреву

•

Проверка при охлаждении до отрицательных температур

•

Проверка на герметичность

•

Проверка под нагрузкой

•

Проверка при запуске непрогретого/прогретого двигателя

•

Проверка падения напряжения

•

К СВЕДЕНИЮ:
Крайне важно для моделирования условий, при которых возникла неисправность, внимательно вы-
слушать клиента.

1. Проверка автомобиля в условиях вибрации

Когда автомобиль движется по неровной дороге или двигатель вибрирует (включен кондицио-
нер и двигатель работает на холостом ходу), могут возникнуть неисправности. В этом случае
проверьте условия, связанные с вибрацией. Проверьте следующие компоненты автомобиля:

a. Разъем и жгут проводов

Определите разъемы и жгуты проводов, кото-
рые могут влиять на проверяемую электриче-
скую систему. При проверке, есть ли в системе
неисправности, которые моделируются, слег-

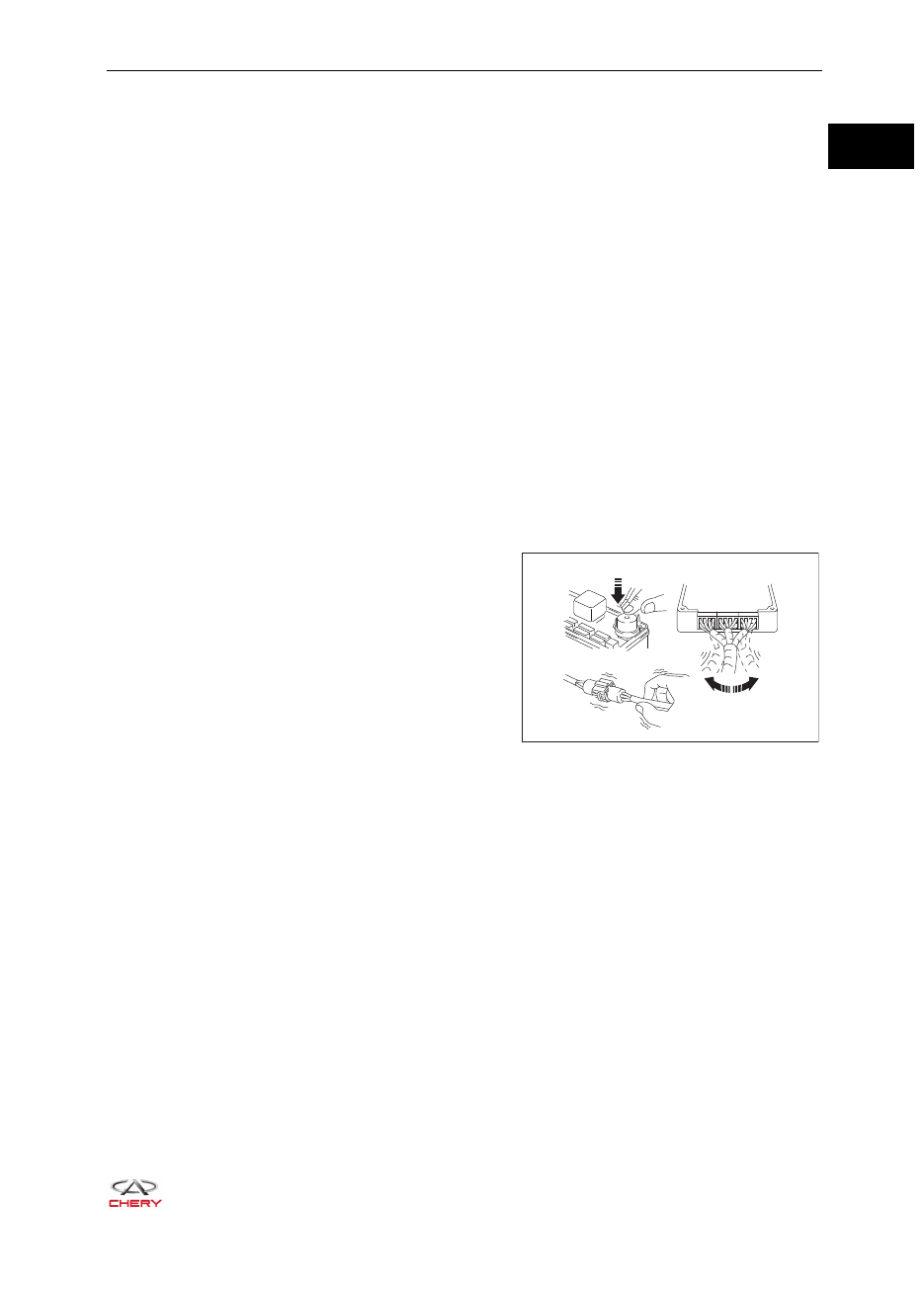

ка потрясите или покачайте каждый разъем и
жгут проводов. Эта проверка может указать на
плохой или на ослабленный контакт в разъеме.

К СВЕДЕНИЮ:

Если в разъем попадает влага, то на его контактах может образоваться слой продуктов корро-
зии. При разъединенном разъеме он может быть не обнаружен визуально. При наличии перио-
дически появляющейся неисправности ее может вызвать коррозия. Рекомендуется проверять и
очищать контакты соответствующих разъемов системы после разъединения разъемов.

b. Датчики и реле.

Слегка потрясите датчики и реле проверяемой системы. При такой проверке можно обна-
ружить датчики и реле, которые ненадежно присоединены или плохо установлены.

RT21020170

Легкая вибрация

Легкое покачивание

02 - ВВЕДЕНИЕ

02-

c. Моторный отсек

Существует много причин для появления электрической неисправности, которая

•

возникает из-за вибраций автомобиля, и нужно проверить следующие условия:

Разъемы установлены неправильно.

–

Жгут проводов недостаточной длины, поэтому он натягивается при вибрации

–

двигателя или тряске.
Жгут проводов подвешен за кронштейн или подвижные компоненты.

–

Ослабло, загрязнено или корродирует соединение на «массу».

–

Жгут проводов находится слишком близко к горячим компонентам.

–
Для проверки компонентов, расположенных в моторном отсеке, сначала следует про-

•

верить состояние соединения на «массу» (см. приведенное ниже описание проверки со-
единения на «массу»). В первую очередь проверьте правильность соединения системы
на "массу". Затем, как указано ранее, слегка покачайте жгут проводов или компоненты,
чтобы проверить, не ослабло ли соединение. Обратитесь к электрической схеме, чтобы
проверить проводимость жгута проводов.

d. Обратная сторона панели приборов

Неправильное закрепление провода приведет к тому, что при установке оборудования

•

жгуты проводов будет перепутаны. Вибрация автомобиля станет причиной того, что жгу-
ты проводов вблизи кронштейна или винта крепления будут чрезмерно изгибаться.
При вибрации автомобиля незафиксированный или провисший жгут проводов будет ка-

•

саться компонентов сидений (например, направляющих). Если жгут проводов проходит
сквозь нижнюю часть места крепления, проверьте, не поврежден или не зажат ли жгут
проводов.

2. Проверка чувствительности к нагреву

В жаркую погоду или после краткой стоянки автомобиля владелец может волноваться о состоя-
нии автомобиля. В этом случае необходимо выполнить проверку чувствительности к нагреву.

Проводите проверку, нагревая компоненты техническим феном или аналогичным устройством.

ВНИМАНИЕ

ЗАПРЕЩАЕТСЯ нагревать компоненты до температуры выше 60°C.

•

Perform test by heating components with a heat gun or equivalent.

•

3. Проверка при охлаждении до отрицательных температур

Если неисправность исчезает после прогрева автомобиля зимой, то причиной может быть за-
мерзание некоторых компонентов в жгуте проводов или электрической системе. Для проверки
этого используйте два метода, приведенные ниже:

Метод 1: Оставьте на ночь автомобиль вне помещения. Убедитесь, что температура достаточно
низкая, чтобы воспроизвести неисправность. Выполните быструю и всестороннюю диагностику
компонента, который может быть причиной неисправности.

Метод 2: Положите подозреваемый компонент в морозильник и подождите, пока он замерзнет.
Установите его на автомобиль и проверьте, не возникает ли неисправность снова. Если неис-
правность возникает, отремонтируйте или замените компонент

4. Проверка на герметичность

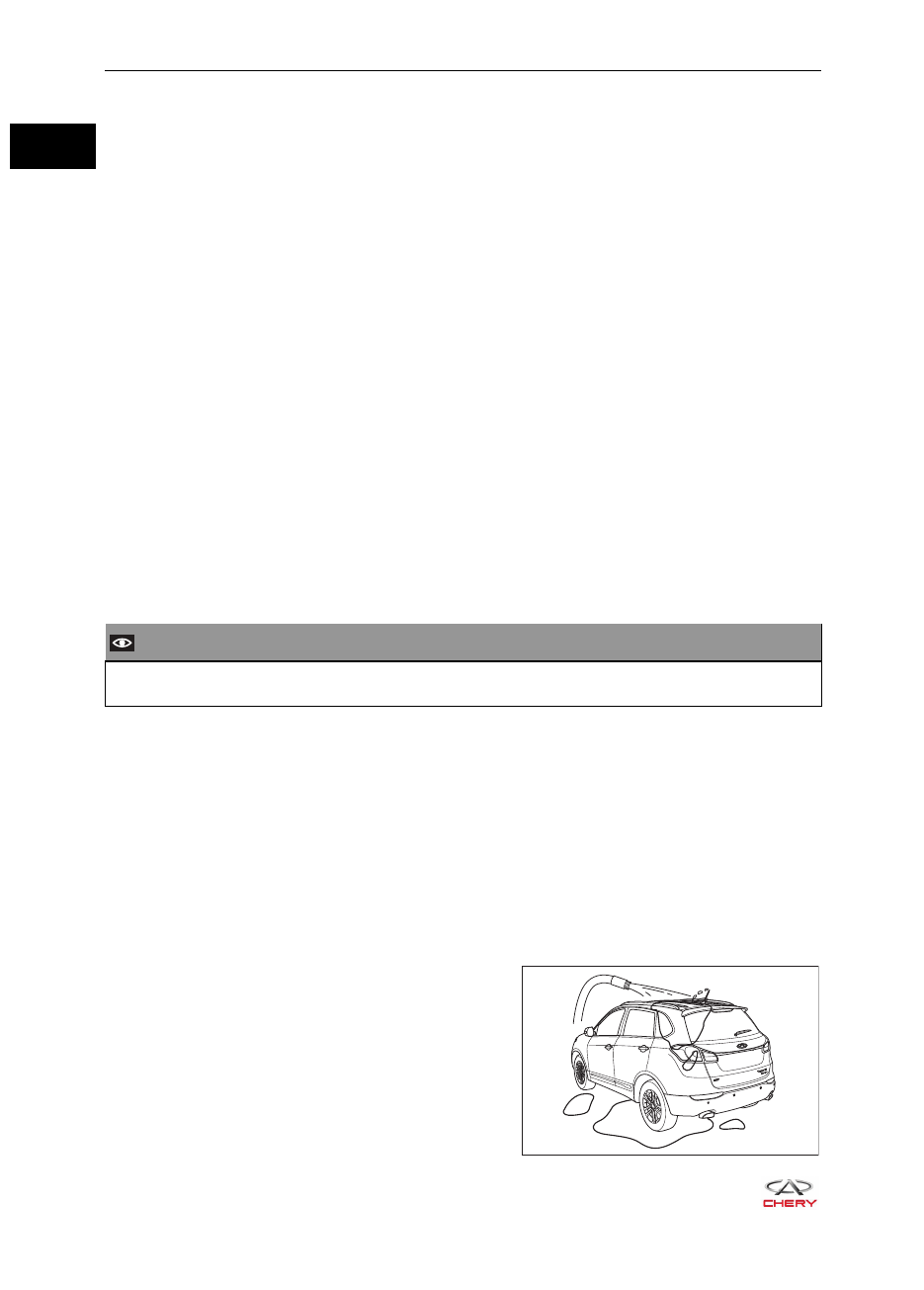

Неисправность может проявиться в условиях вы-
сокой влажности или во время выпадения осадков
(дождь или снег). В этом случае неисправность
может возникнуть из-за попадания воды в элек-
трические компоненты. Герметичность можно про-
верить, разбрызгивая воду на автомобиль (анало-
гично мойке автомобиля).

RT21020180
