Front fog light switch

Rear fog light switch

The front fog light switch and rear fog

light switch is situated under the lower
left of instrument panel.

When the headlamp switch is in the 1

st

gear position, press the front fog light
switch   to   turn   on   the   front   fog   light,
and,   meanwhile,   press   the   rear   fog
light switch to turn on the rear fog light.

Note: The rear fog light can be able to
switch on only after the front fog light
is turned on.

Please   use   the   fog   lights
correctly according to the
provision   of   traffic

regulation.

When the front fog light is switched on,
the indicator inside the front fog light
switch will light.

The front fog light is applied only in the
case of fogging, snowing,  raining  and
other conditions which heavily restrict
the visibility range.

When the rear fog light is switched on,
the  indicator  inside  the rear  fog  light
switch will light.

The rear fog light is used only in the
case   of   lower   visibility   due   to   the
strong glare of the rear fog light.

Directional signal light

The directional signal light can be able
to work only after the ignition switch is
turned on.

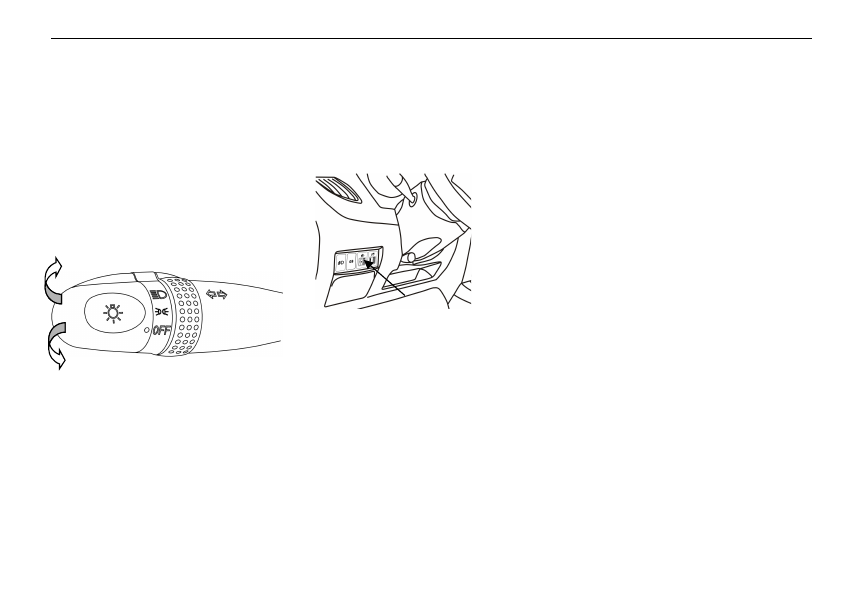

Left directional signal light -- turn the
handle downwards

Right directional signal light – turn the
handle upwards

The   directional   signal   indicator   will
also flash as the directional signal light
when it is switched on.

Lane   change   signal
light

It  is  nothing   but  to  move  the  handle
upwards   or   downwards   to   the   force
point   and   hold   reliably,   the
corresponding   directional   signal   light
will flash, and, at the same time, the
directional  signal   indicator   on   the
instrument panel will also flash.

Electrical

 regulating

headlamp   adjustment

knob

The   electrical  regulating  headlamp
adjustment knob is situated under the
lower   left   of   instrument   panel   and
beside the fog light switch.

This   knob-shaped   switch   has   four
gears,   i.e.   the   1st,   2nd,   3rd   and   4th
gears.   Based   on   the   adjustment   of
these four gears, the light model of the
electrical  adjusting   headlamp   can   be
adjusted.

Instrument   lighting
dimmer

This dimmer is located under the lower
left of the instrument panel and  near
the  electrical  regulating  headlamp
adjustment knob. During the period of
embarkation   light   operation,   use   the
dimmer   to   adjust   the   illumination
intensity of instrument panel.

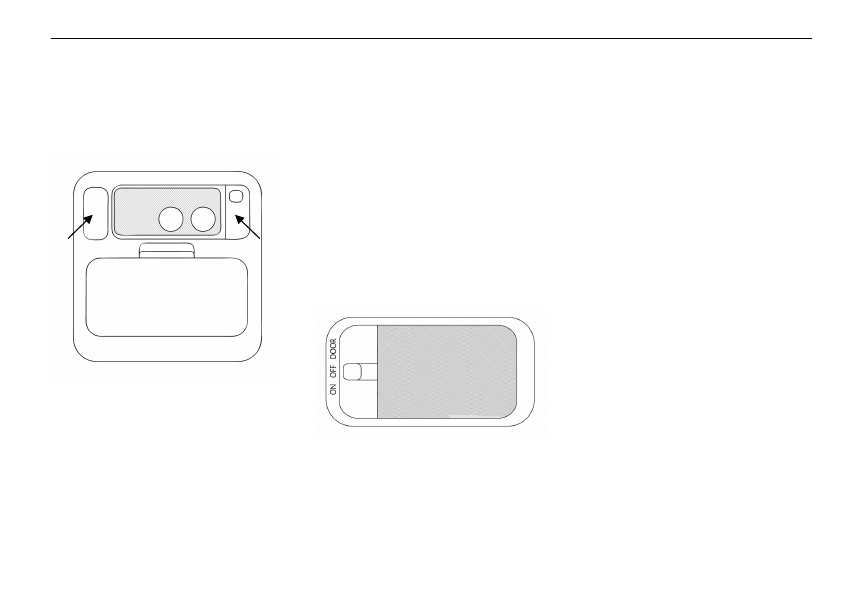

Interior   front   ceiling
lamp

The  switch  on   the   right   side   is   the
switch   for  interior  front   ceiling   lamp.
Press the switch to make  the  interior
front   ceiling   lamp   light  continuously,
and   press   the   switch   to   turn   off   this
lamp.

The  switch  on the left side is the roof

light control switch which controls the
Open/Close of the roof light.

Note:   The   ceiling   lamp   lights  before
the   left   front   door   opens,   and  keeps
lighting   for   8   seconds   to   make
passengers   sit   down   safety  after   the
door closes.

Interior   rear  ceiling
lamp

OFF position: to switch off the lamp.

ON   position:   to   keep   the   lamp   light
continuously.

DOOR position (door control position):
The compartment lamp lights once the
door opens, and keeps lighting for 8
seconds to make passengers sit down
safety after the door closes.

Front   doorsill   lamp
and   key-hole   lighting

lamp

The  keyhole  lighting   lamp   will   light
once the left front door opens.

The front doorsill lamps are installed in
the   interior   trim   plate   of   two   front
doors. The doorsill lamps will light to
lighten  the  foot space  and  guide  the
driver, no matter whether the ignition
switch is turned on or not, if the door
opens. The doorsill lamps will  switch
off after the door closes.

The  keyhole  lighting lamp is mounted
near the ignition  keyhole. The lighting

lamp   will   light   to   assist   the   driver   to
insert the ignition key if the left front
door opens. And the lamp will switch
off if the key turns to the “ON” position.

Hazard warning flasher
switch

The warning flasher is used only under
the   emergency   to  warn   the  flowing
cars   that   this   vehicle   has   default(s)
and is in dangerous. Press this switch
to turn on/off the system. The hazard
warning   flasher   can   also   be   able   to
operate   when   the   ignition   switch   is
turned off.

The   indicator   on   the   switch   and   the
directional   signal  indicator  on   the

combined   instrument   will  flash  if   the
warning light turns on.
