High Mounted Stop Lamp

Removal & Installation

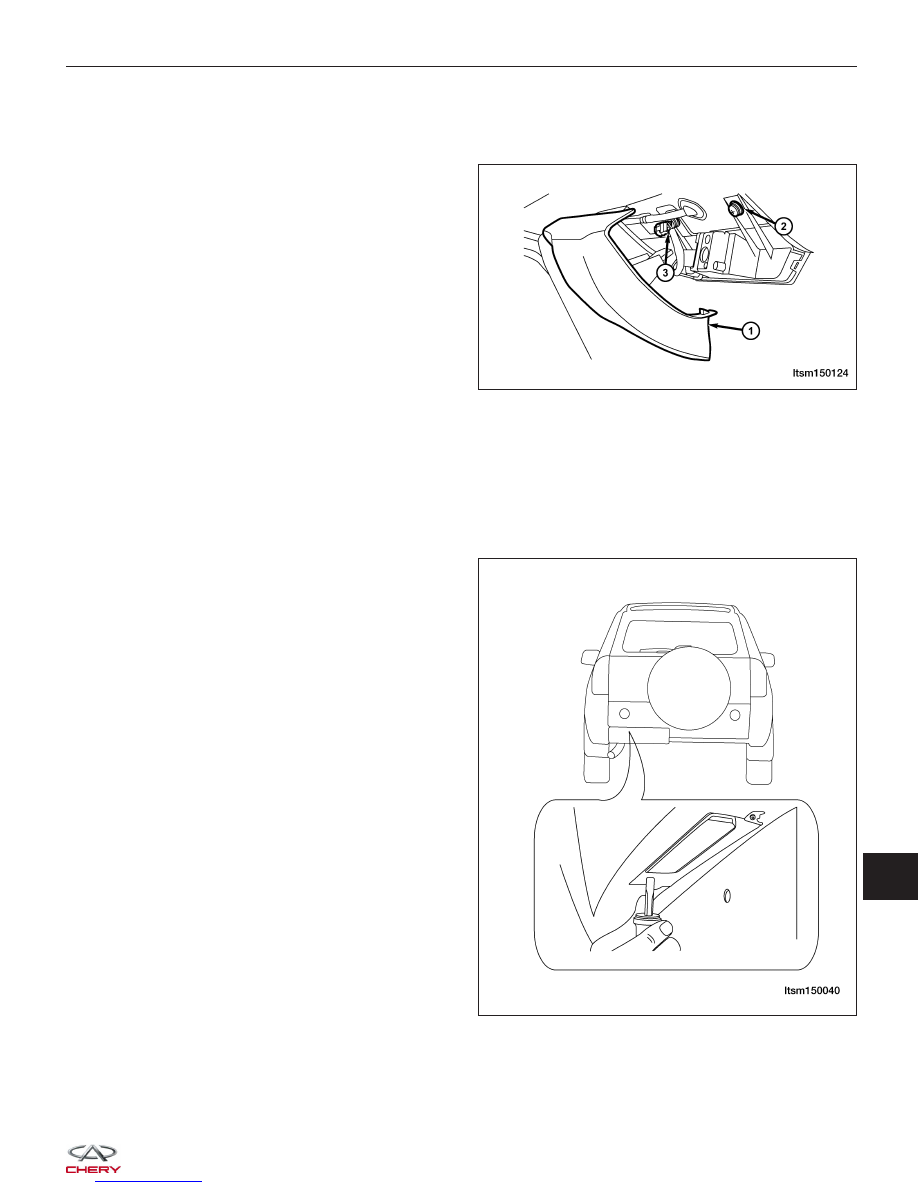

1. Remove the high mounted stop lamp cover (1).

2. Remove the high mounted stop lamp mounting

screws (2).

3. Disconnect the electrical connector (3) of the high

mounted stop lamp.

4. Remove the high mounted stop lamp assembly.

5. Replace the bulb with a new bulb as needed.

6. Installation is in the reverse order of removal.

License Plate Lamp

Removal & Installation

1. Press the release tab with a flat screwdriver,

remove the license plate lamp.

2. Disconnect the license plate lamp electrical connector.

EXTERIOR LAMPS

LTSM150124

LTSM150040

15



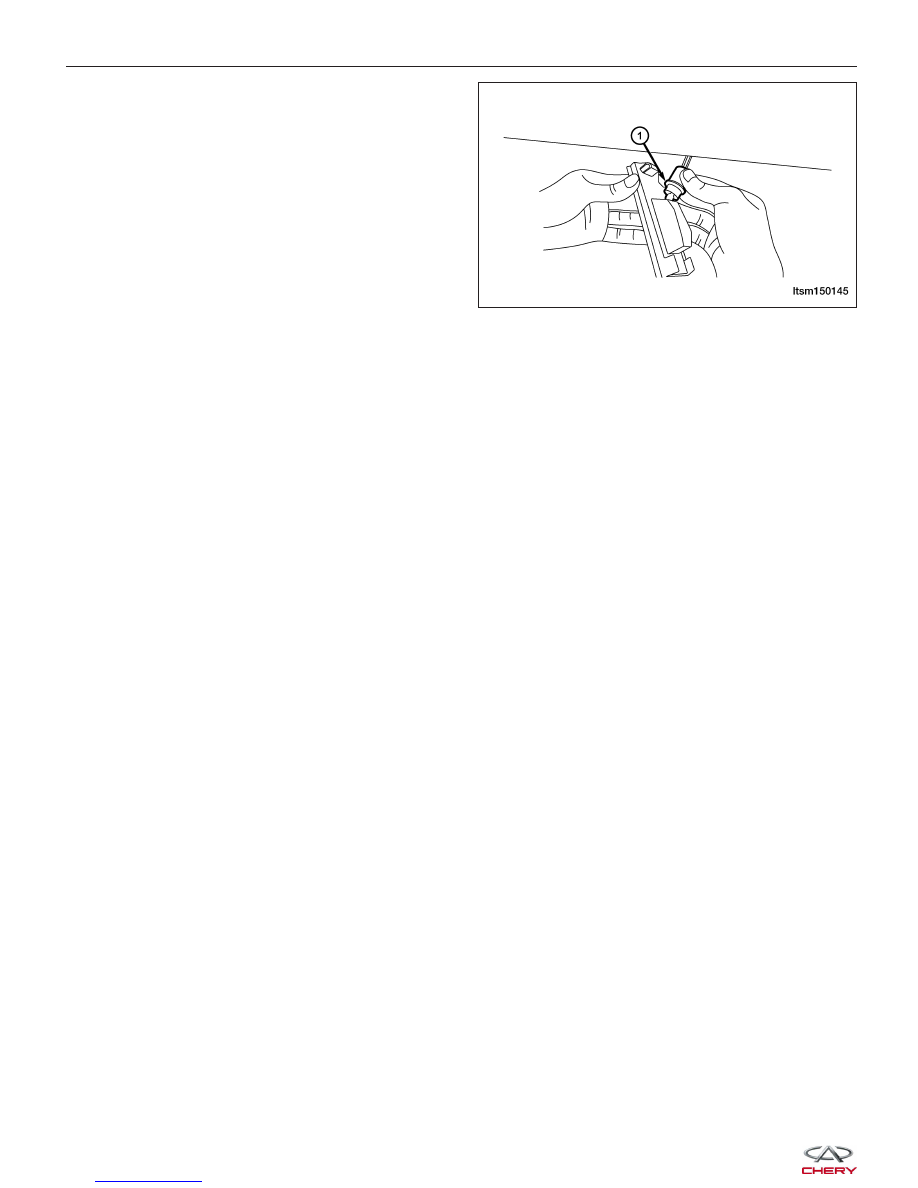

3. Replace the bulb with a new bulb (1) as needed.

4. Installation is in the reverse order of removal.

EXTERIOR LAMPS

LTSM150145



FENDER

Front Fender

Removal & Installation

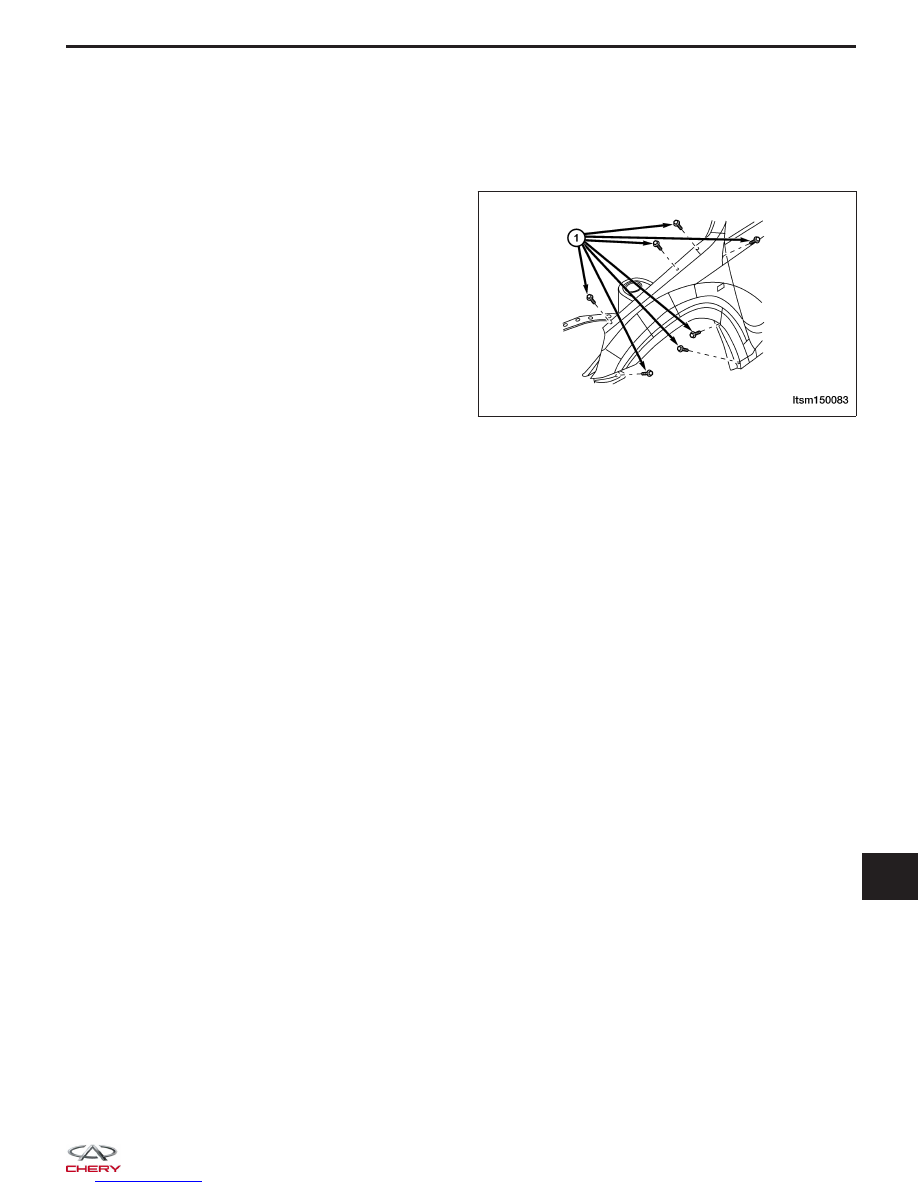

1. Remove the mounting bolts (1) as shown.

2. Remove the front fender.

3. Installation is in the reverse order of removal.

LTSM150083

15



FUEL DOOR

Fuel Door

Removal & Installation

1. Open the fuel door.

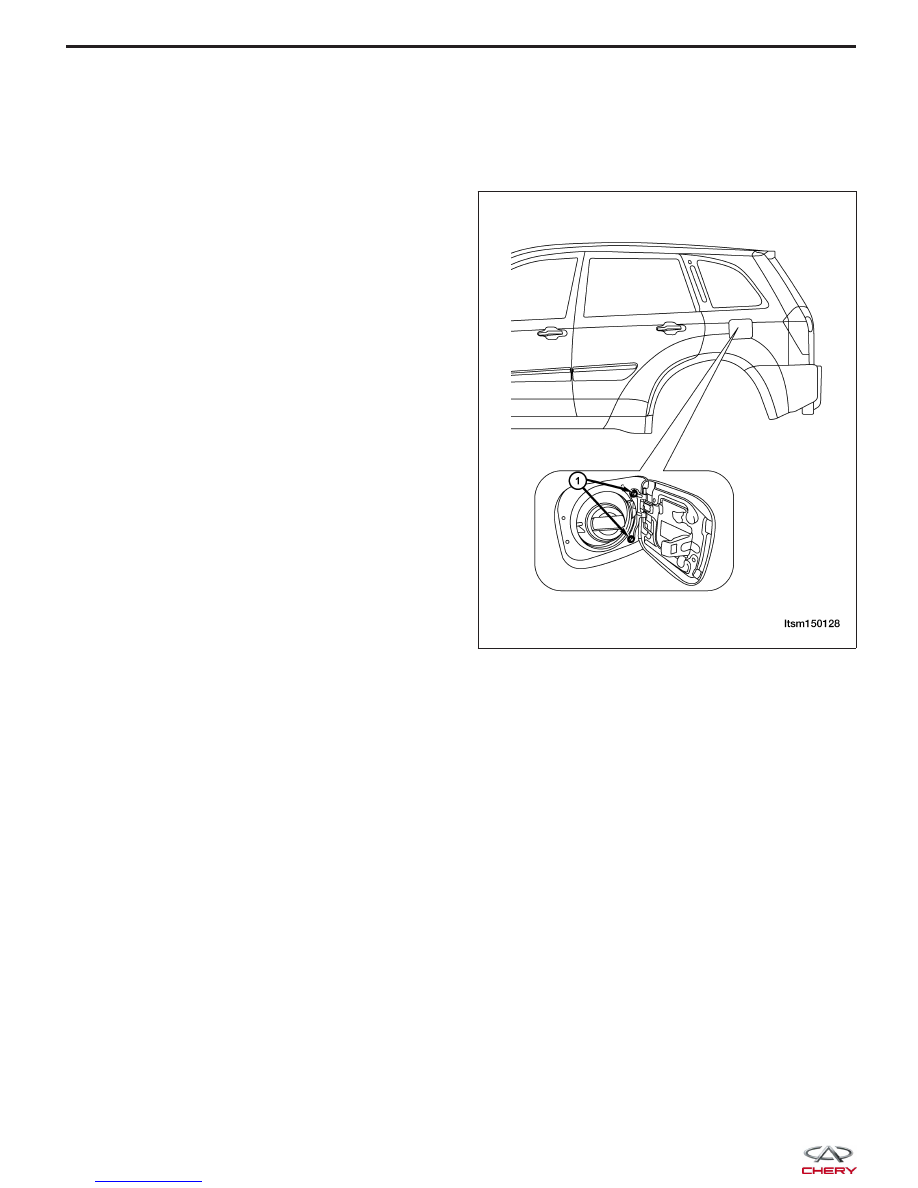

2. Remove the two fuel door retaining bolts (1).

(Tighten: Fuel door bolts to 5 N·m)

3. Remove the fuel door.

4. Installation is in the reverse order of removal.
