Assembly

Assembly is in the reverse order of disassembly.

Back Cargo Door Adjustment

1. Adjust the door gap with a spacer gauge.

• The gap between the back cargo door and the upper part of the side fender should be 5.8 ± 1 mm

• The gap between the back cargo door and the middle part of the side fender should be 6.4 ± 1 mm

• The gap between the back cargo door and the tail lamp should be 6.2 ± 1 mm

• The gap between the rear and head cover should be 9.3 ± 1.5 mm

• The overall levelness when measured with a magnet should be 0-0.5 mm

2. Install the nuts (Part Number: T11-6301011, 2 pcs both upper and lower) into the body for 2-3 turns, tighten with

pneumatic wrench. Torque: 50 ± 3 N·m.

Check for the following after repair:
• Any scratches from reassembly

• Whether the bolts and nuts are assembled properly

• Whether the bolts and nuts are properly tightened

• Whether the gap and levelness between back cargo door and side fenders are within the specifications

Replacing Rear Door Hinge

1. Remove the door check bolts.

2. Support the door.

3. Remove the four retaining bolts from the upper and lower hinges, and then remove the hinges.

DOORS

15



EXTERIOR LAMPS

Description

The exterior lamps consist of the following:

• Headlamps

• Rear Combination Lamps

• Side Repeater Lamps

• Fog Lamps

• Stop Lamps

• Backup Lamps

Operation

• Front Combination Lamp: With the light switch in the 2nd position, the Body Control Module (BCM) receives

input requesting head lamp operation. The BCM then supplies power to the head lamps.

• Turn Signal Lamp: When the turn signal switch is in LH or RH position with the ignition switch in the ON posi-

tion, the FBCM detects the RH or LH turn signal request. The BCM supplies power to the respective turn signal
lamp.

• Hazard Lamp: When the hazard switch is in the ON position, the BCM detects the hazard switch signal. The

BCM outputs the flasher signal (right and left). The BCM then activates the hazard indicator and audible
buzzer.

• Fog Lamp: When the front/rear fog lamp switch is in the ON position and also the light switch is in the 1st or

2nd position. The BCM receives input requesting fog lamp operation. The BCM then supplies power to the fog
lamps.

• Stop Lamp: When the brake pedal is applied, the stop lamp switch sends the signal to the RBCM. The RBCM

then supplies power to the stop lamps.

• Backup Lamp: When the BCM receives the signal from the backup lamp switch, then the BCM supplies power

to the backup lamp.

Specification

Torque Specifications

DESCRIPTION

TORQUE (N·m)

Front Combination Lamp Mounting Bolts

6 ± 1

Front Fog Lamp Mounting Bolts

2.0 ± 0.2

Rear Combination Lamp Mounting Bolts

5 ± 1

Front Ceiling Lamp Mounting Screws

2 ± 0.5

Rear Ceiling Lamp Mounting Screws

3 ± 0.5

High-Mounted Stop Lamp Mounting Screws

3 ± 0.5



Electrical Schematics

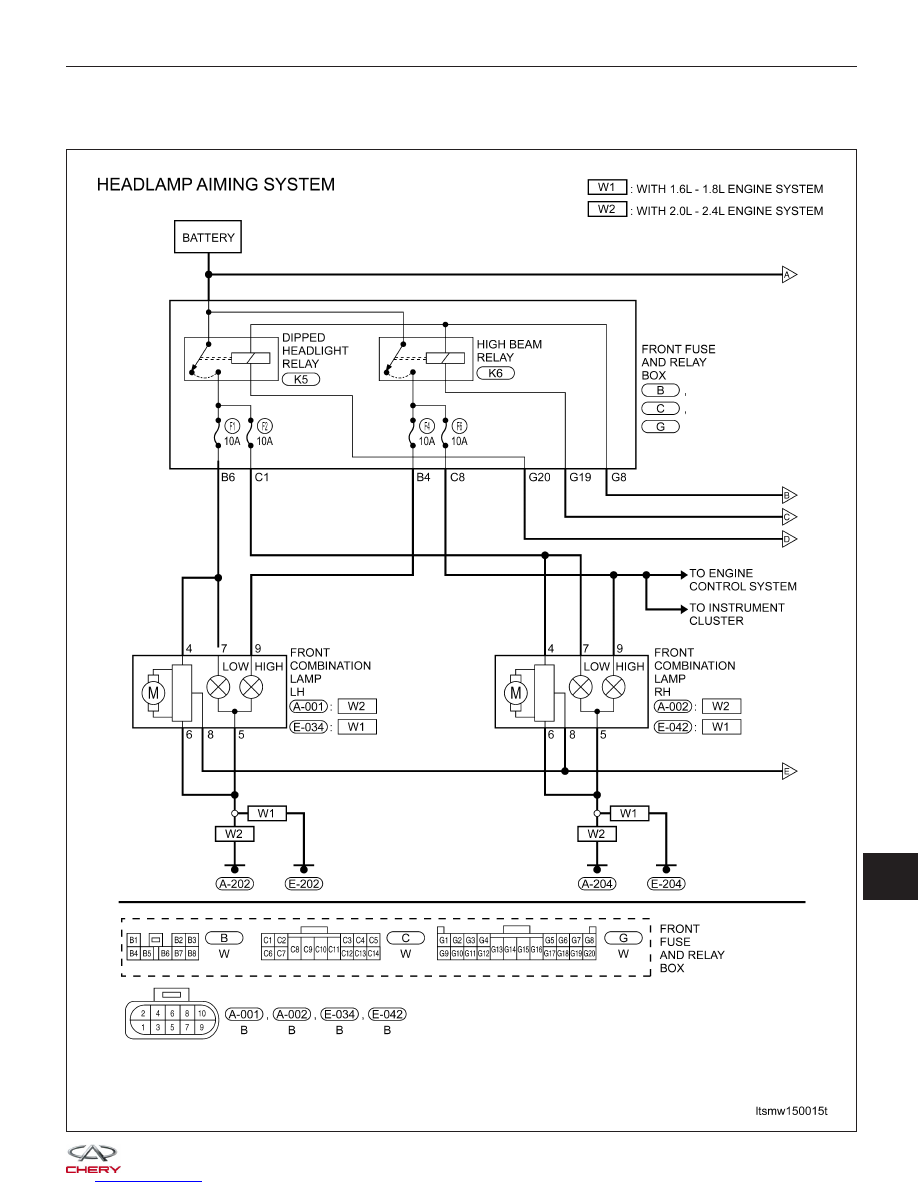

Headlamp Aiming System (Page 1 of 2)

EXTERIOR LAMPS

LTSMW150015T

15

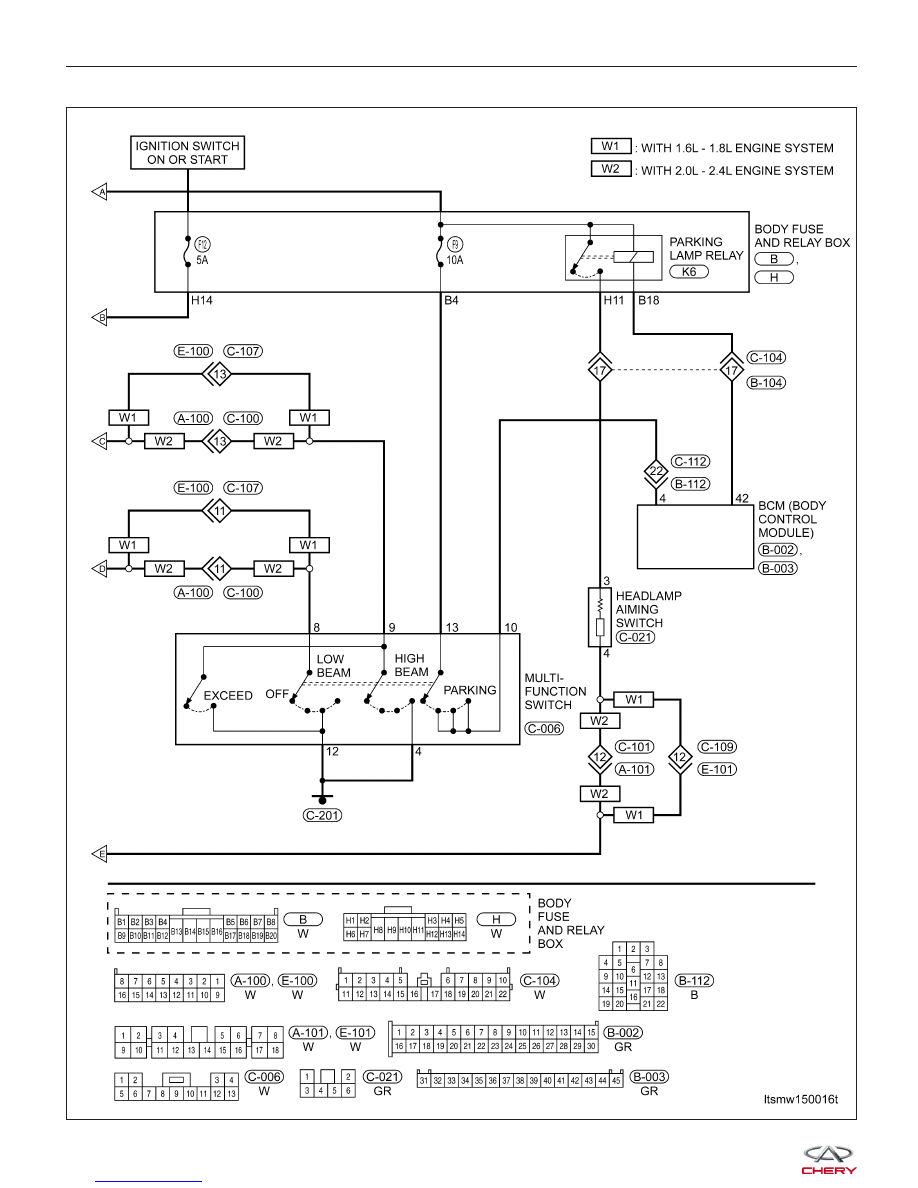

Headlamp Aiming System (Page 2 of 2)

EXTERIOR LAMPS

LTSMW150016T
