Chery Tiggo. Manual - part 423

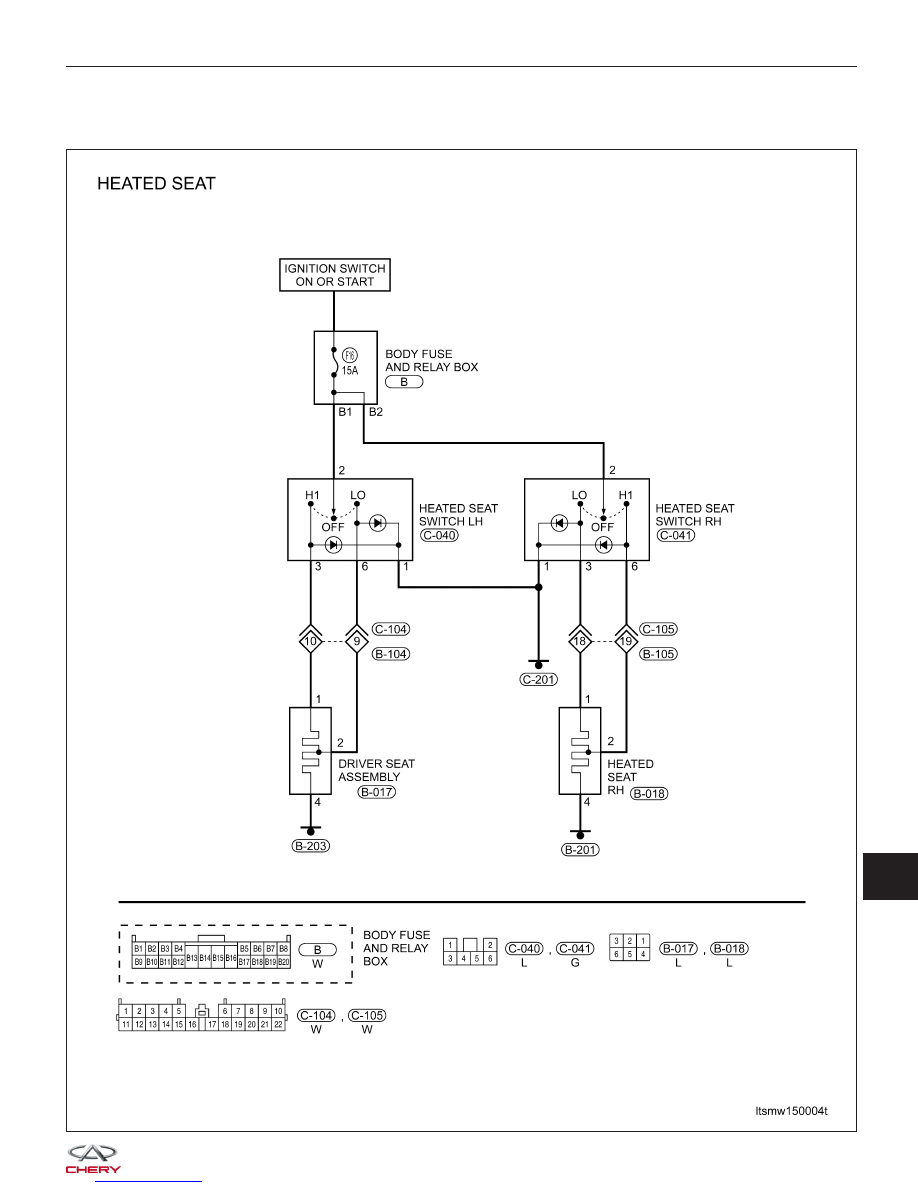

Electrical Schematics

Heated Seat (Page 1 of 1)

SEATS

LTSMW150004T

15

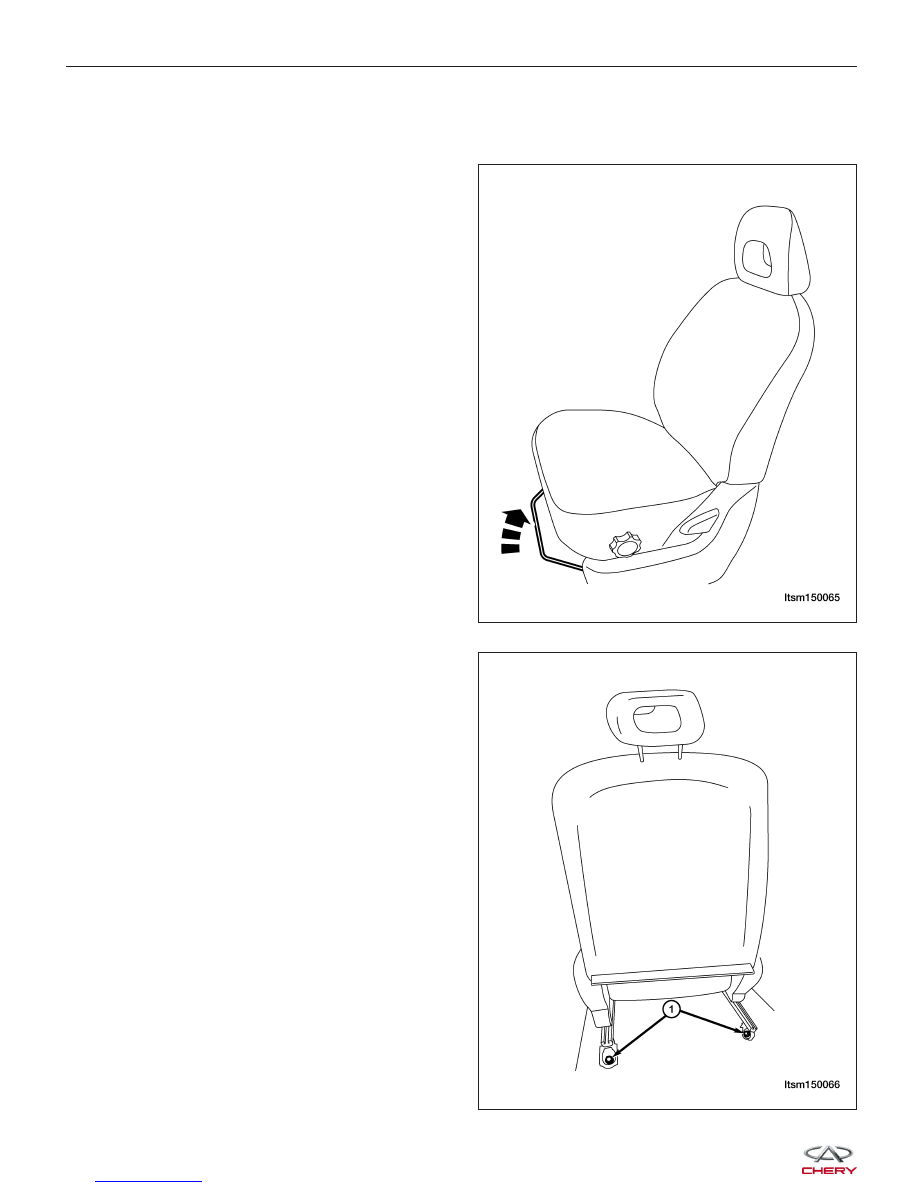

Front Seat

Removal & Installation

1. Move the seat to the furthest forward position and

remove the protective cover from the seat guide
rail.

2. Remove the guide rail mounting bolts (1).

(Tighten: Guide rail mounting bolts to 32 N·m)

SEATS

LTSM150065

LTSM150066



3. Move seat to the furthest rearward position and

remove the protective cover from the guide rail.

4. Remove the guide rail mounting bolts (1).

5. Disconnect seat heating element electrical connec-

tor and remove the front seat.

6. Installation is in the reverse order of removal.

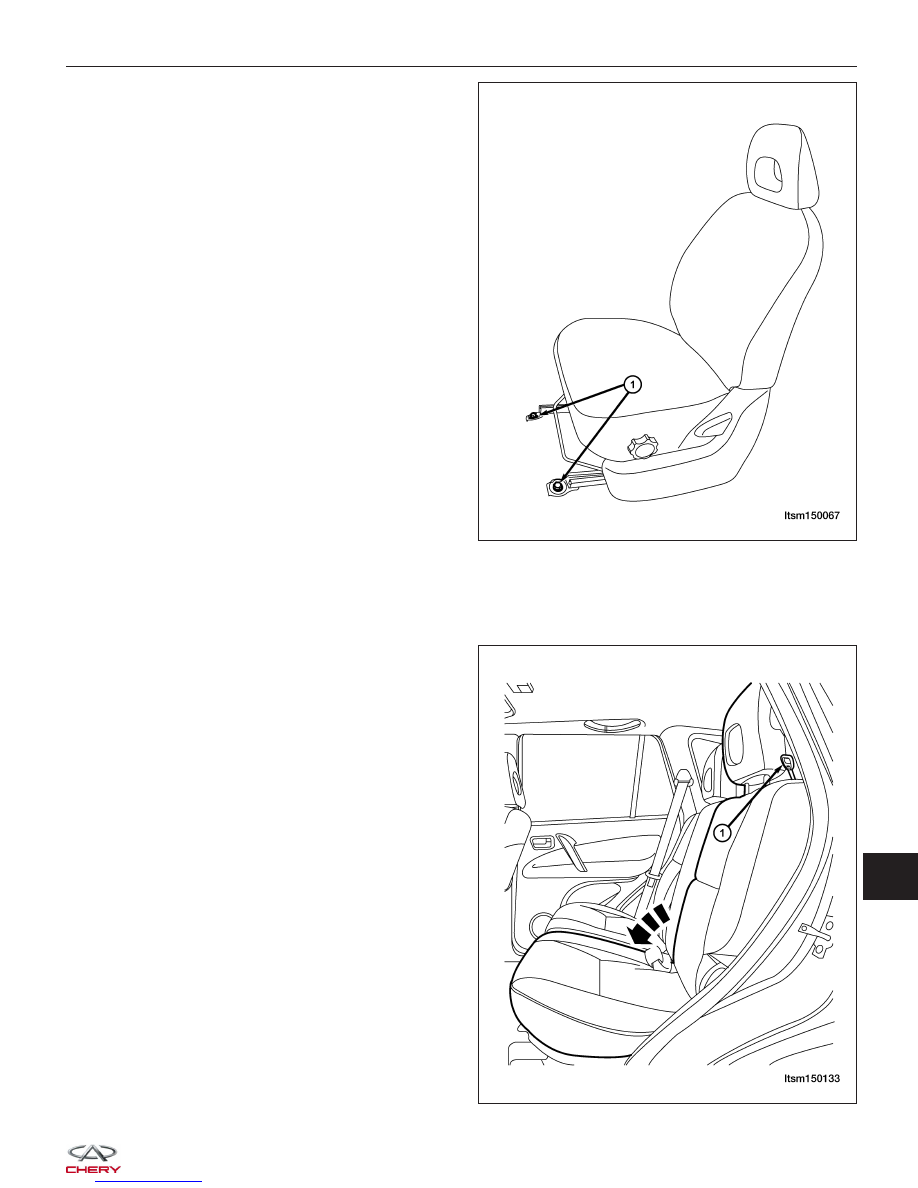

Rear Seats

Removal & Installation

1. Open the back door.

2. Pull the seat release (1) upward to fold the rear

seat.

SEATS

LTSM150067

LTSM150133

15



3. Press the seat latch rod to separate the back of

the seat from the clamp rod.

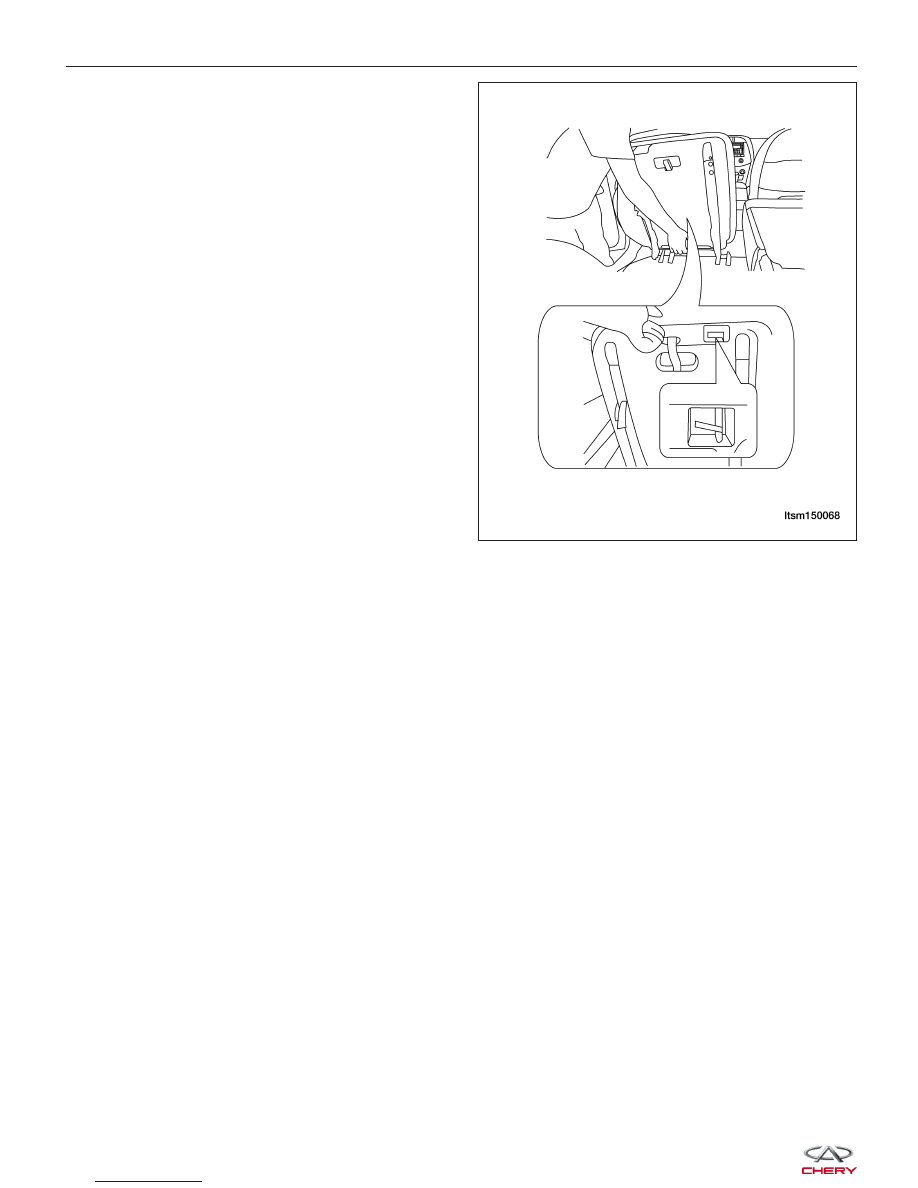

4. Pull up the seat strap behind the seat and unlock

the latch in front of the seat.

5. Installation is in the reverse order of removal.

SEATS

LTSM150068
