Electrical Schematics

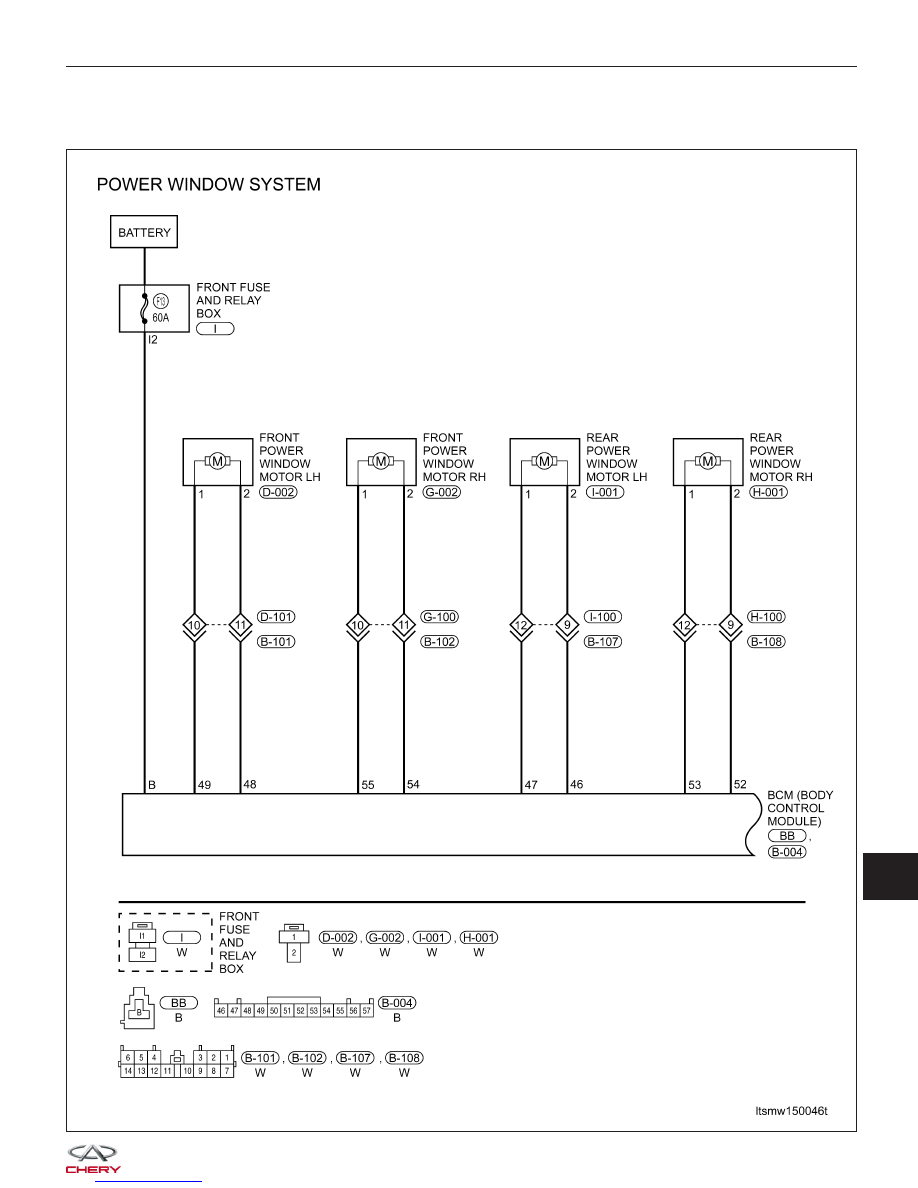

Power Window System (Page 1 of 3)

POWER WINDOW

LTSMW150046T

15

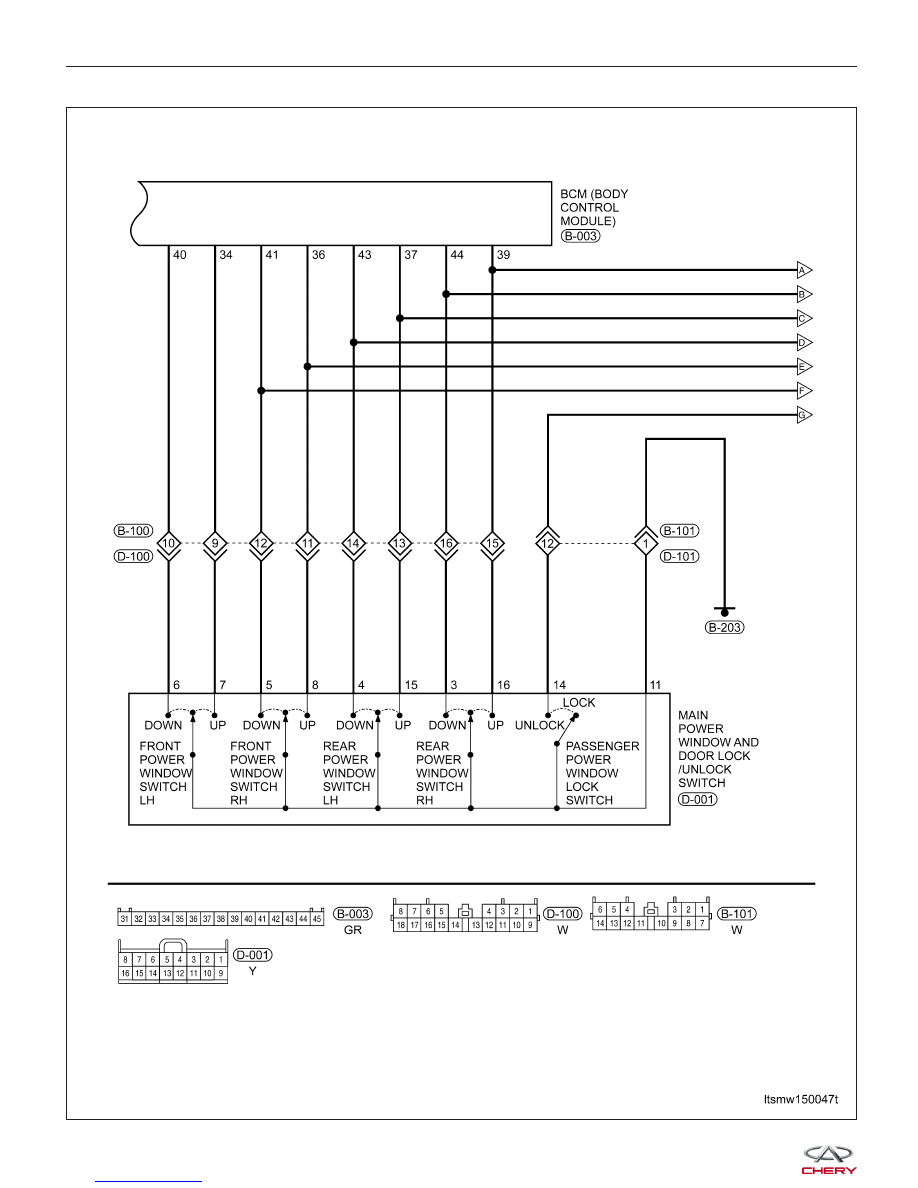

Power Window System (Page 2 of 3)

POWER WINDOW

LTSMW150047T

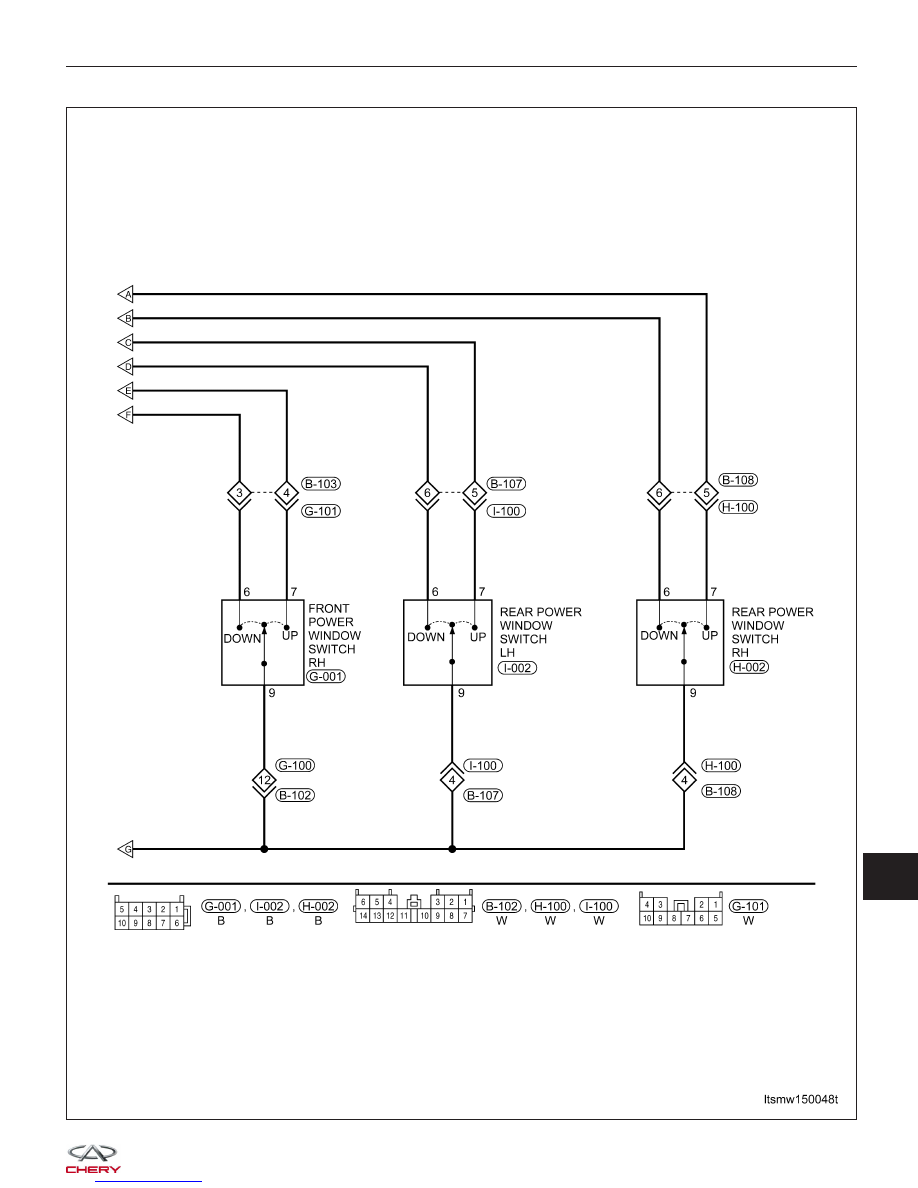

Power Window System (Page 3 of 3)

POWER WINDOW

LTSMW150048T

15



Power Window Switch

Removal & Installation

1. Turn the ignition switch off.

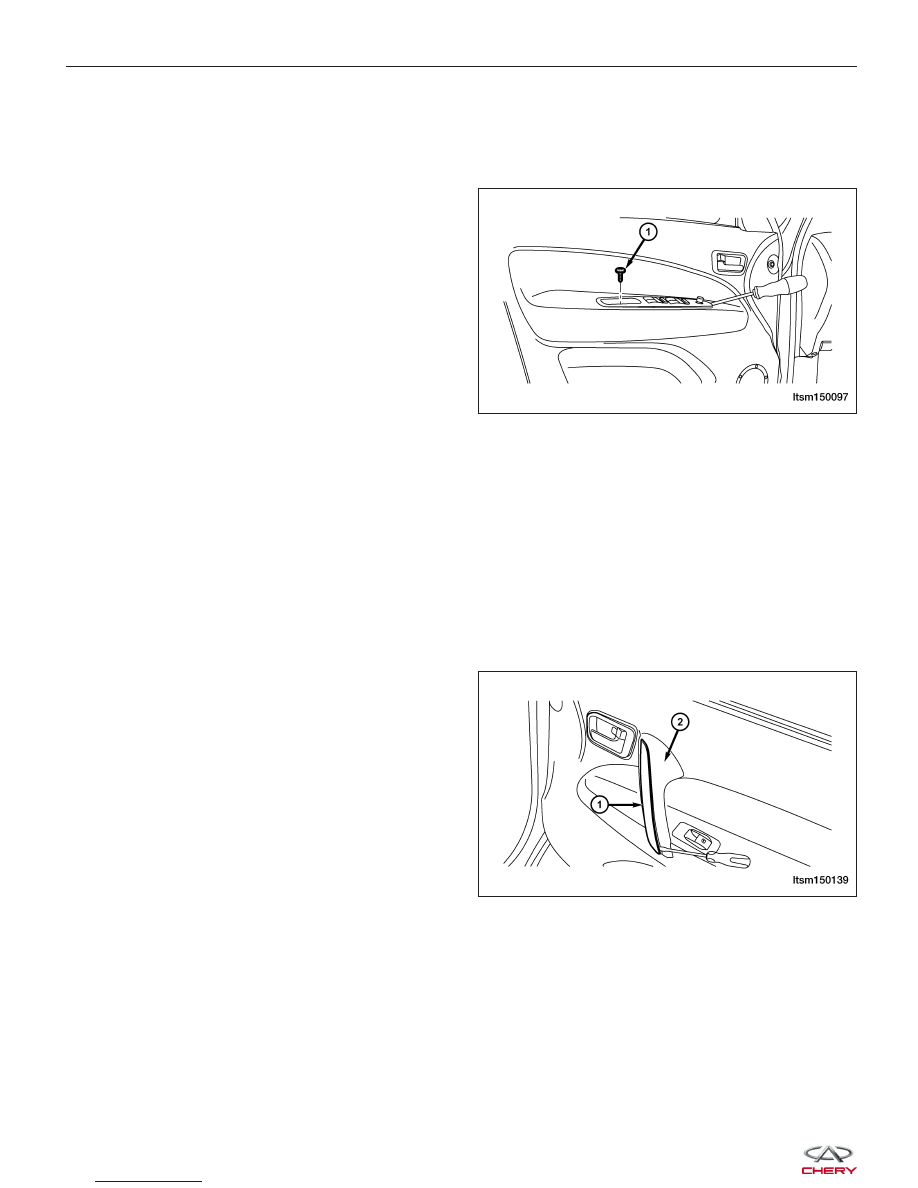

2. Remove the power window and door lock/unlock

switch bezel mounting screw (1).

3. Using a trim stick, pry out the power window and door lock/unlock switch assembly from the front door.

4. Disconnect the power window and door lock/unlock switch electrical connectors.

5. Remove the power window and door lock/unlock switch retaining screws to remove the power window and door

lock/unlock switch.

6. Installation is in the reverse order of removal.

Power Window Motor

Removal & Installation

NOTE :
The passenger door is shown, all other doors are similar.

1. Turn the ignition switch off.

2. Using a small trim stick, remove the pull handle

cover (1) from the pull handle (2).

POWER WINDOW

LTSM150097

LTSM150139
