Interior Lamps (Page 4 of 5)

INTERIOR LAMPS

LTSMW150064T

15

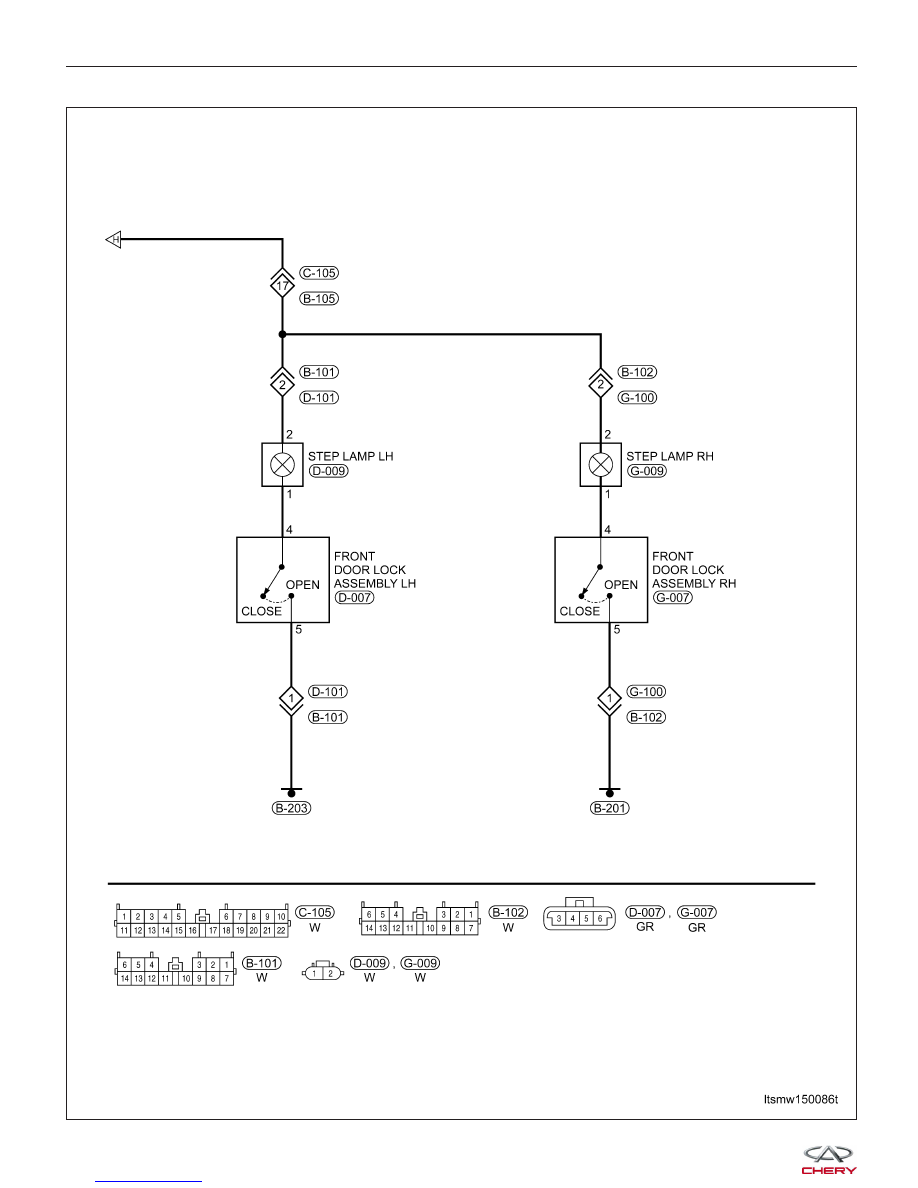

Interior Lamps (Page 5 of 5)

INTERIOR LAMPS

LTSMW150086T

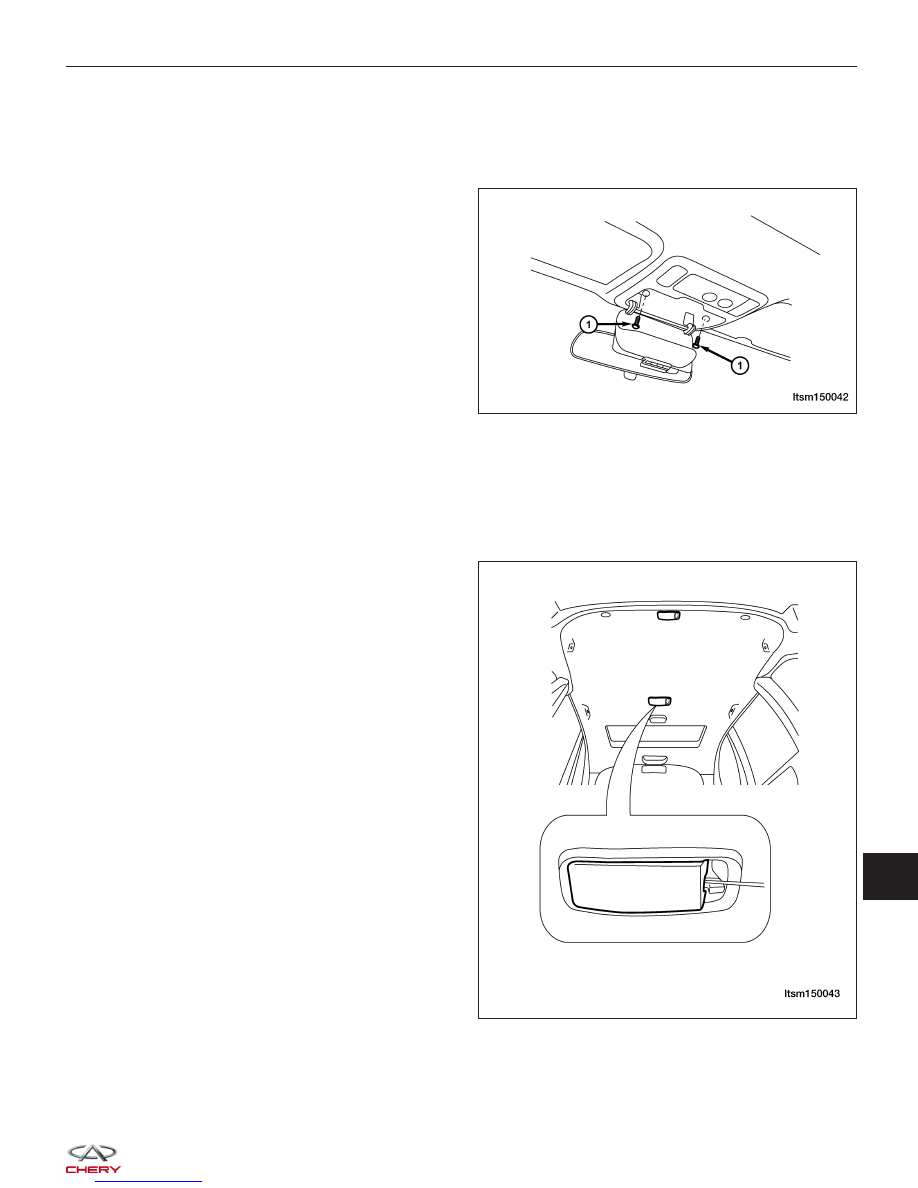

Front Room Lamp

Removal & Installation

1. Open the overhead eye glass compartment.

2. Remove the eye glass compartment screws (1).

3. Carefully remove the front room lamp and disconnect the electrical connector.

4. Installation is in the reverse order of removal.

Middle/Rear Courtesy/Dome Lamp

Removal & Installation

1. Carefully pry the lamp cover from the lamp

housing.

INTERIOR LAMPS

LTSM150042

LTSM150043

15

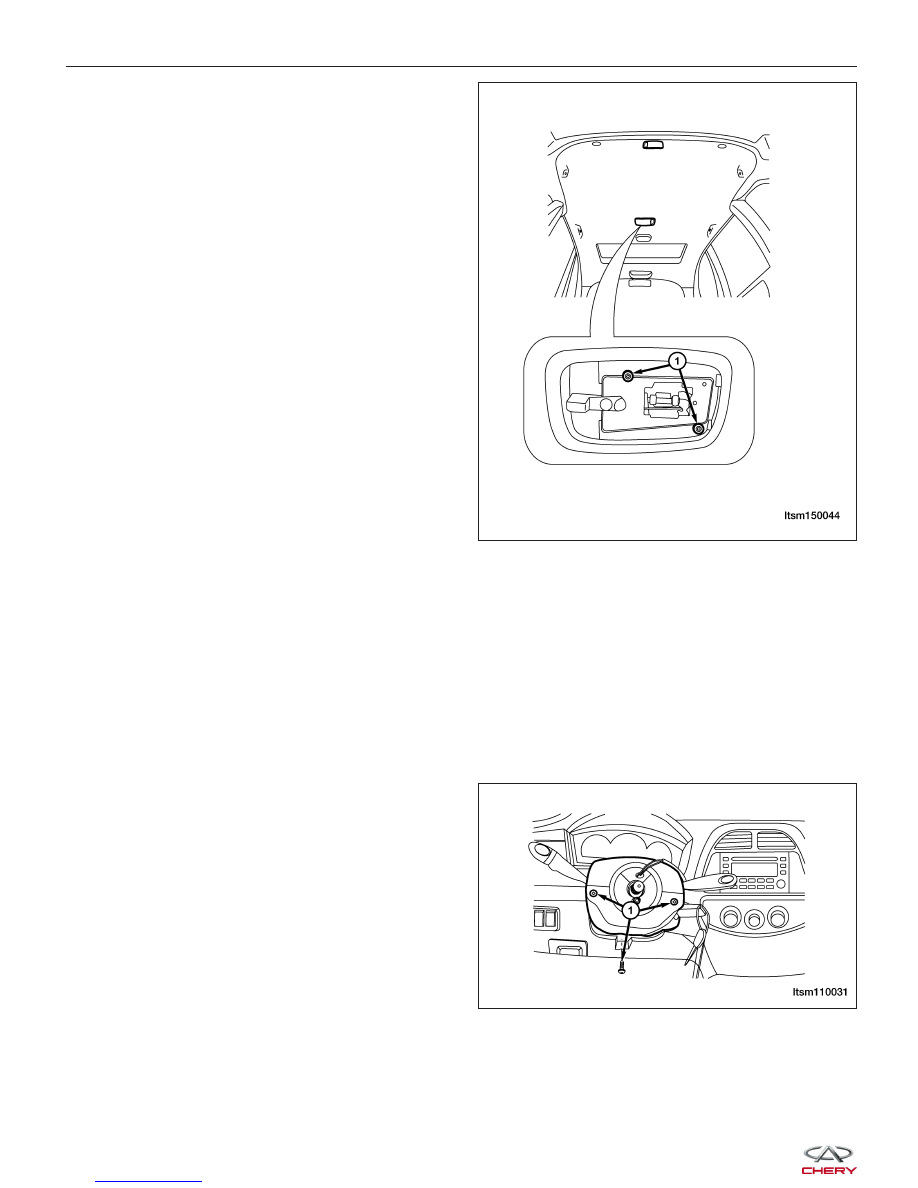

2. Remove the lamp mounting screws (1).

3. Remove the courtesy/dome lamp.

NOTE :
The rear courtesy/dome lamp is similar to the middle courtesy/dome lamp.

4. Installation is in the reverse order of removal.

Key Hole Lamp

Removal & Installation

1. Disconnect the negative battery cable.

2. Turn the ignition switch off.

3. Remove the steering column shroud retaining

screws (1).

4. Disconnect the key hole lamp electrical connector.

5. Remove the key hole lamp.

6. Installation is in the reverse order of removal.

INTERIOR LAMPS

LTSM150044

LTSM110031
