Diagnostic Procedure

1.

CHECK DTC

• Perform the DTC confirmation procedure.

Is DTC B1620 present?

Yes

>>

Go to the next step.

No

>>

The condition that caused this DTC to set is currently not present (See Diagnostic Help and Intermit-

tent DTC Troubleshooting in Section 14 Restraints for more information).

2.

CHECK GROUND CONNECTION

• Turn ignition switch off.

• Disconnect the negative battery cable.

• Loosen and retighten ground screws on the body (See Ground Inspection in Section 14 Restraints for more

information).

• Inspect the ground connection C-201 mounting position (See Vehicle Wiring Harness Layout - Main Harness in

Section 16 Wiring).

Is the ground connection OK?

Yes

>>

Go to the next step.

No

>>

Repair or replace ground connection.

3.

CHECK RESTRAINTS CONTROL MODULE (RCM) ELECTRICAL CONNECTOR

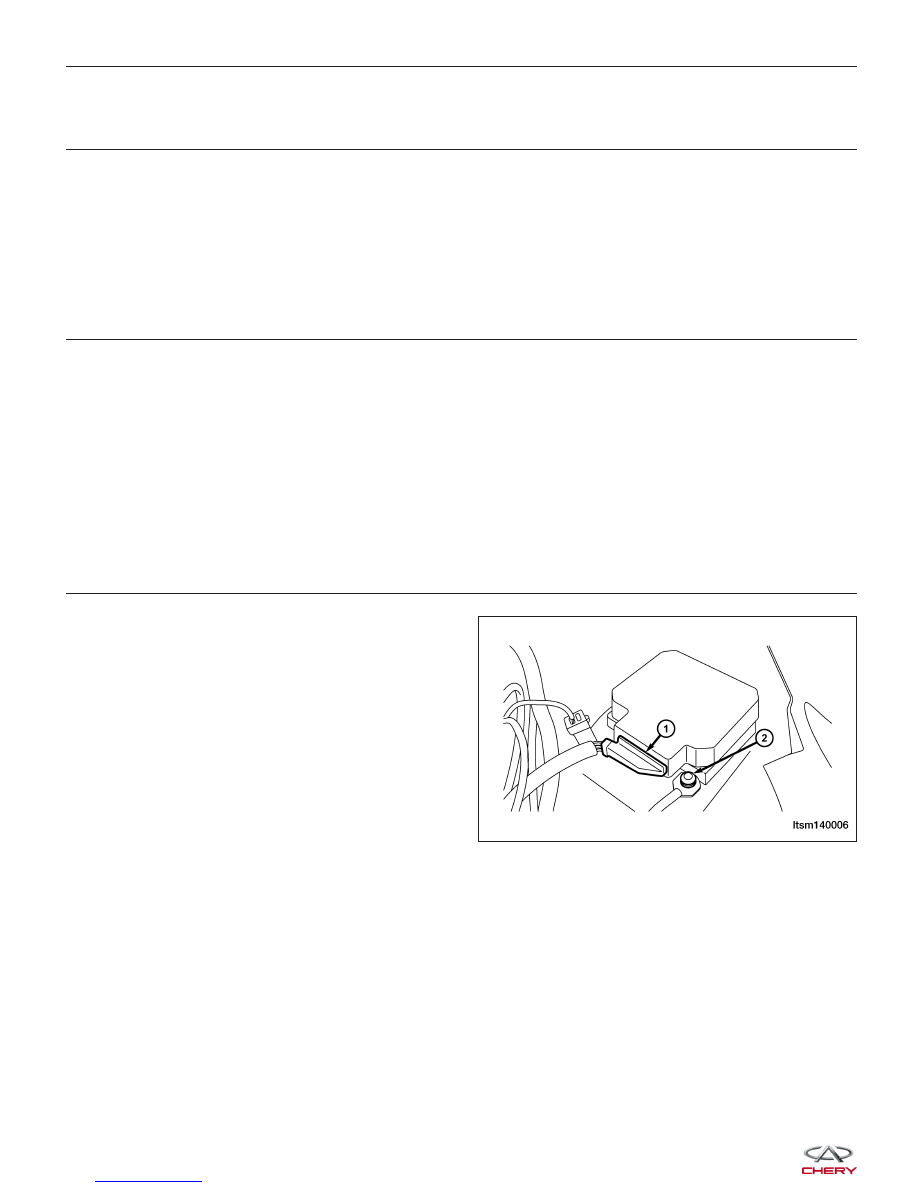

• Disconnect the Restraints Control Module (RCM)

electrical connector (1).

• Inspect the electrical connector for damage.

Is the electrical connector OK?

Yes

>>

Go to the next step.

No

>>

Repair or replace the electrical connector

as necessary.

DIAGNOSIS & TESTING

LTSM140006



4.

CHECK RESTRAINTS CONTROL MODULE (RCM) POWER SUPPLY

• Turn ignition switch on.

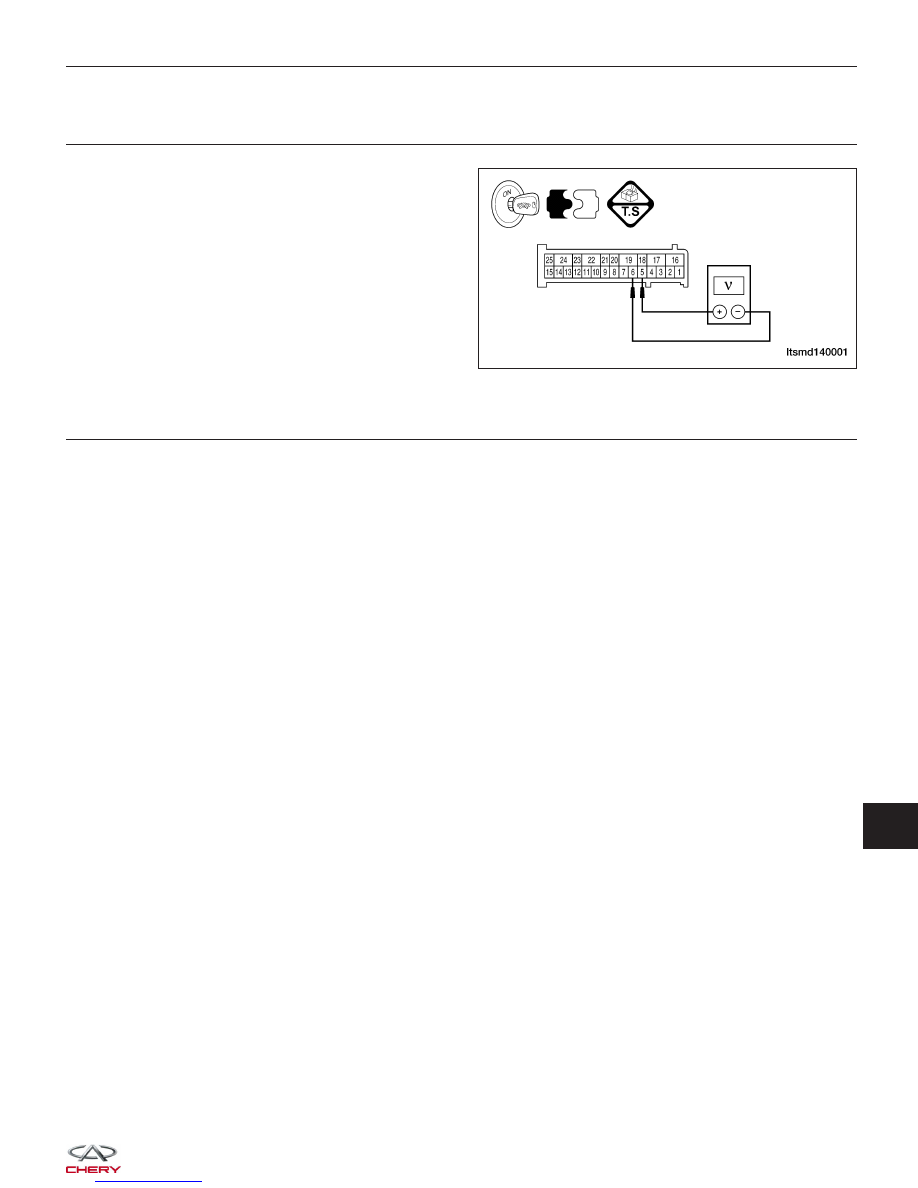

• Check RCM power supply between terminal 5 and

terminal 6 in the RCM electrical connector J-001
terminal side.

Is the voltage less than 9 V?

Yes

>>

Go to step 5.

No

>>

Replace the RCM.

5.

CHECK DTC

• With the X-431 scan tool, read RCM DTCs.

• Refer to ⬙DTC Confirmation Procedure⬙.

Is DTC B1620 still present?

Yes

>>

Replace the RCM.

No

>>

The system is now operating properly.
Reassemble the vehicle and road test to verify the customers complaint is repaired.

DIAGNOSIS & TESTING

LTSMD140001

14



ON-VEHICLE SERVICE

Airbag System Disarming Procedure

Description

WARNING!

The steering column contains the driver’s airbag. The airbag system is a sensitive, complex electro-mechanical
unit. Before attempting to diagnose, remove or install the airbag system components, you must first disconnect
and isolate the negative battery (ground) cable. Then wait two minutes for the system capacitor to discharge.
Failure to do so could result in accidental deployment of the airbag and possible personal injury. The fasteners,
screws, and bolts, originally used for the airbag components, have special coatings and are specifically
designed for the airbag system. They must never be replaced with any substitutes. Anytime a new fastener is
needed, replace with the correct fasteners provided in the service package or fasteners listed in the parts books.

1. Turn the ignition off.

2. Disconnect and isolate the negative battery cable.

3. Wait two minutes for the system capacitor to discharge.

4. The airbag system can now be serviced safely.

Driver Side Airbag

Removal & Installation

1. Turn the ignition off.

2. Disconnect the negative battery cable.

WARNING!

Wait two minutes for the airbag system reserve capacitor to discharge before beginning any airbag system or
component service. Failure to do so may result in accidental airbag development, serious or fatal injury (See
Airbag System Disarming Procedure in Section 14 Restraints).

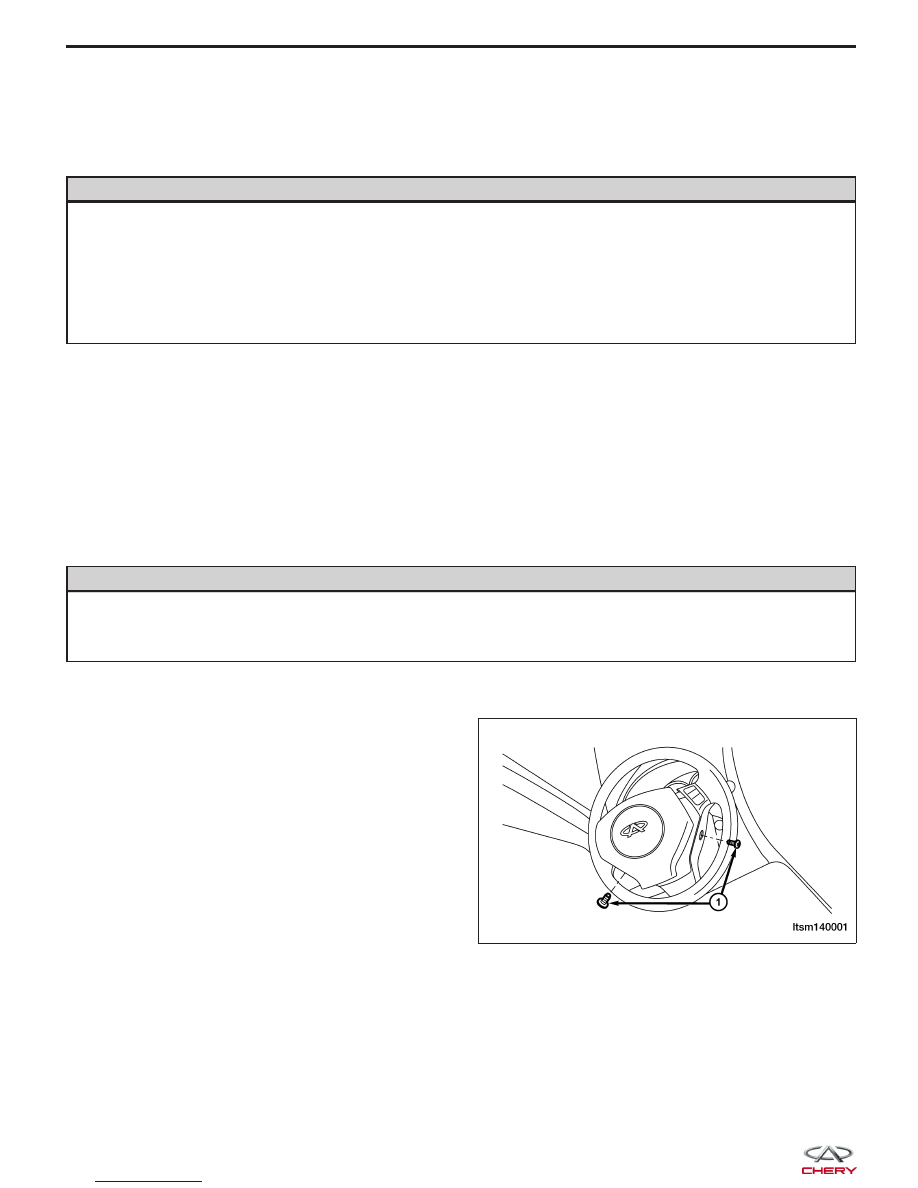

3. Remove the two driver side airbag retaining bolts (1).

(Tighten: Driver side airbag retaining bolts to 10
N·m)

4. Remove the driver side airbag and disconnect the airbag squib electrical connector.

5. Installation is in the reverse order of removal.

LTSM140001



Front Passenger Side Airbag

Removal & Installation

1. Turn the ignition off.

2. Disconnect the negative battery cable.

WARNING!

Wait two minutes for the airbag system reserve capacitor to discharge before beginning any airbag system or
component service. Failure to do so may result in accidental airbag development, serious or fatal injury (See
Airbag System Disarming Procedure in Section 14 Restraints).

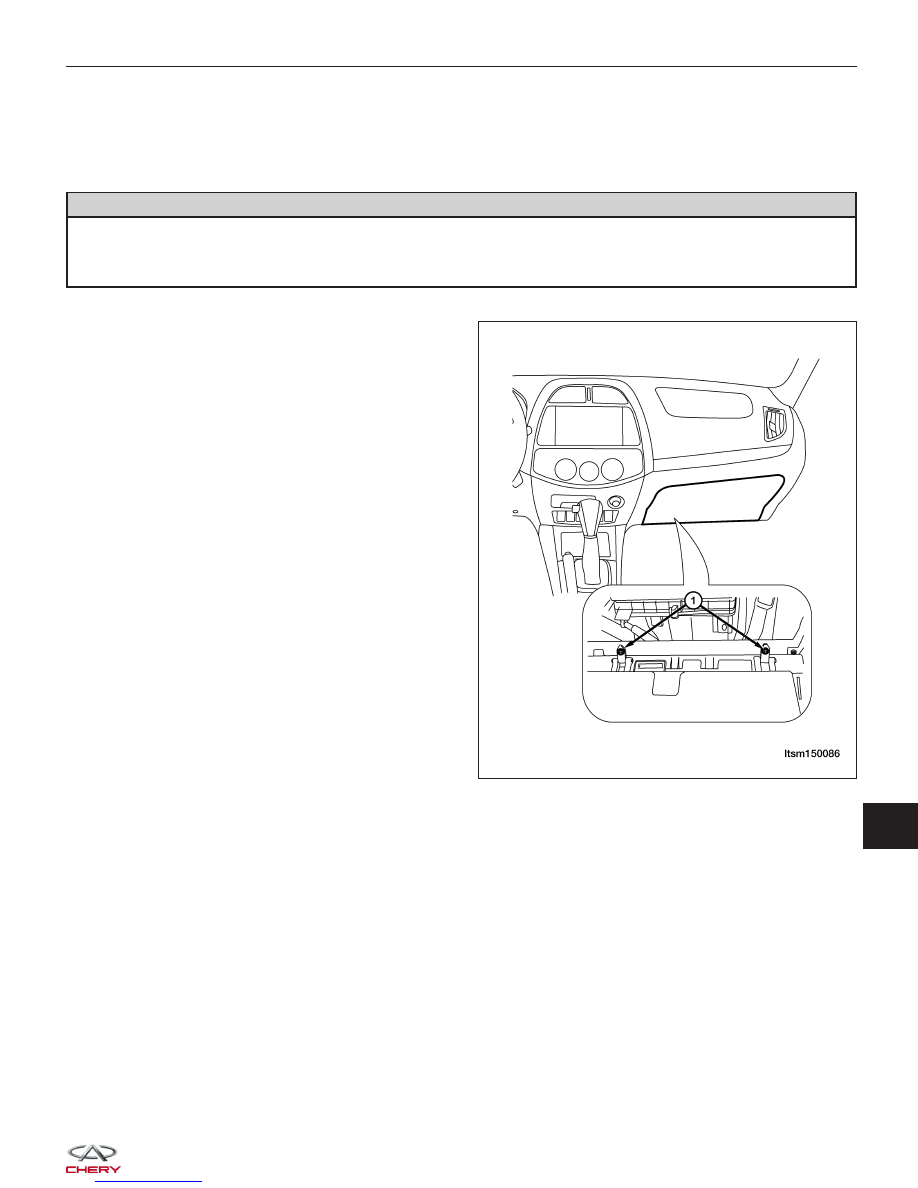

3. Remove the two glove box mounting bolts (1).
