CHECK CONNECTORS

NOTE :
Diagnose and repair all active codes before diagnosing stored codes (See Restraints Control Module DTC List in
Section 14 Restraints).
• With the scan tool, record and erase all RCM DTCs.

• Using the electrical schematic as a guide, inspect the following:

− Inspect the wiring and connectors of the related airbag system.
− Look for any chafed, pierced, pinched, or partially broken wires.
− Look for broken, bent, pushed out or corroded terminals.
− Verify that there is good pin to terminal contact in the related connectors.

Were any problems found?

Yes

>>

Repair as necessary.

No

>>

Go to the next step.

5.

CHECK DTC

• Reconnect all disconnected components and harness connectors.

• With the X-431 scan tool, read RCM DTCs.

• Refer to ⬙DTC Confirmation Procedure⬙.

Is DTC B2504 still present?

Yes

>>

Replace the RCM.

No

>>

The system is now operating properly.
Reassemble the vehicle and road test to verify the customers complaint is repaired.

DIAGNOSIS & TESTING



B1620 - Internal Fault - Replace ECU

DIAGNOSIS & TESTING

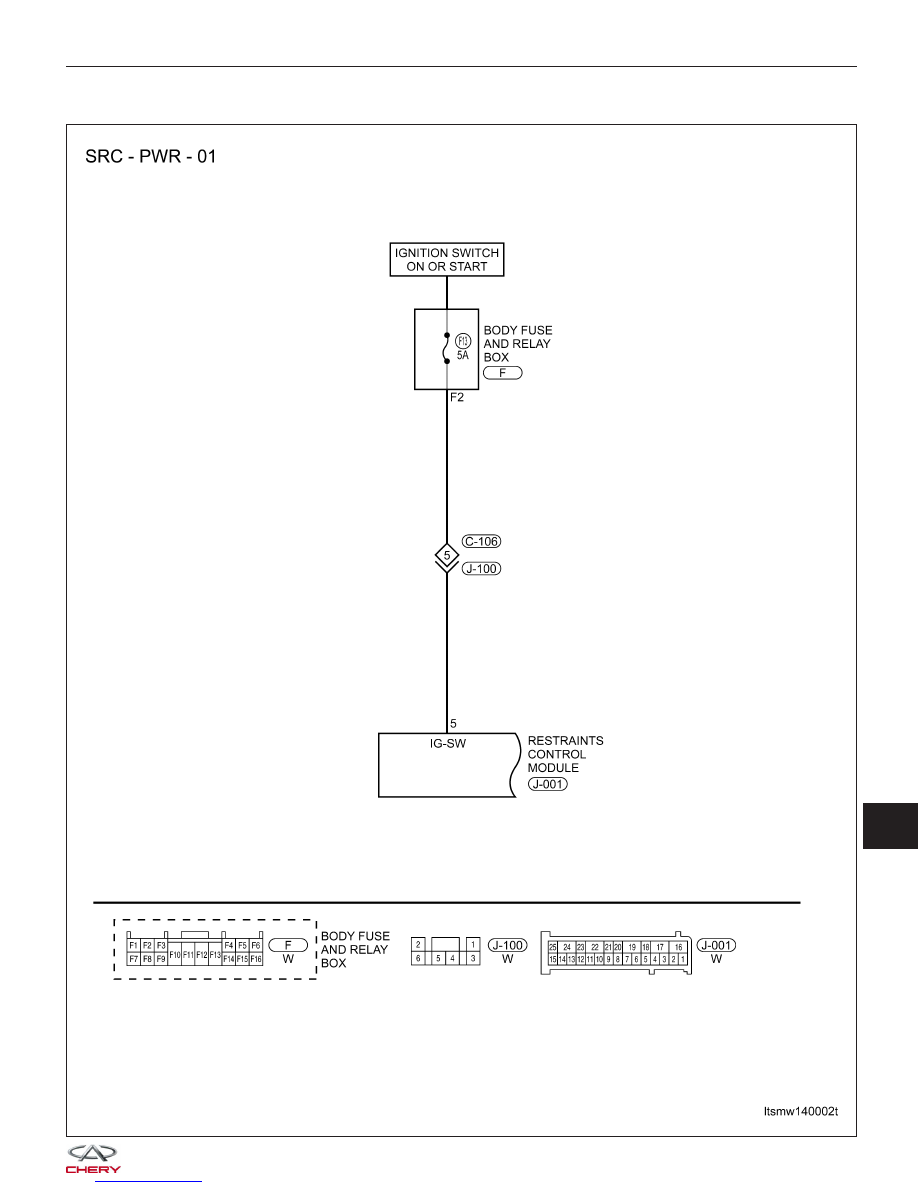

LTSMW140002T

14



DIAGNOSIS & TESTING

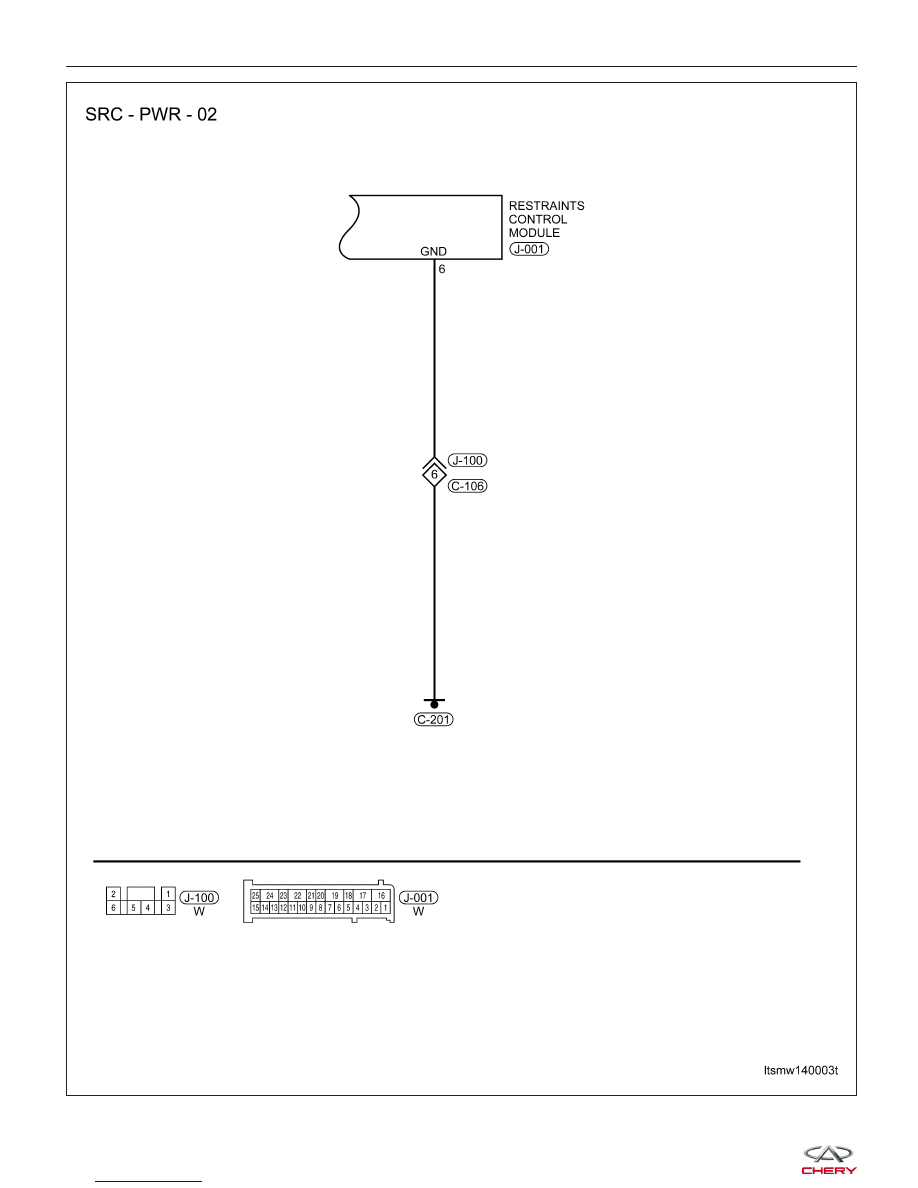

LTSMW140003T



On Board Diagnostic Logic
• Self-diagnosis detection logic.

DTC NO.

DTC DEFINITION

DTC DETECTION

CONDITION

DTC SET

CONDITION

POSSIBLE CAUSE

B1620

Internal Fault -

Replace ECU

Ignition switch on

Restraints Control
Module (RCM)
detected an internal
failure.

• RCM

DTC Confirmation Procedure:

Before performing the following procedure, confirm that battery voltage is more than 12 V.

• Turn ignition switch off.

• Connect the X-431 scan tool to the Data Link Connector (DLC) - use the latest software available.

• Turn ignition switch on.

• With the scan tool, record and erase stored DTCs in the RCM.

• Turn ignition switch off and wait for a few seconds.

• Turn ignition switch on then select view DTC.

• If the DTC is detected, the DTC condition is current. Go to Diagnostic Procedure - Step 1.

• If the DTC is not detected, the DTC condition is intermittent (See Diagnostic Help and Intermittent DTC Trou-

bleshooting in Section 14 Restraints for more information).

Diagnostic Guide Lines

Observe the following guide lines while diagnosing this DTC:

• Troubleshoot any Engine Control Module (ECM) charging/cranking DTCs before proceeding.

• If the warning lamp goes out immediately after the warning lamp flashed for 6 - 7 seconds, this indicates that

the system is OK.

• If the warning lamp is on for 6 - 7 seconds continuously, then goes out, or the warning lamp is on continuously,

this indicates that there are history DTCs in the system. Use the Scan Tool to erase the DTCs.

• If any other condition occurs, use the Scan Tool to erase the history DTCs first, then check the warning lamp.

If the warning lamp does not go out immediately after the warning lamp flashes for 6 - 7 seconds when using
the Scan Tool, erase the history DTCs first.

• In the course of troubleshooting the airbag system, make sure the system power supply is shut off, and wait

two minutes for the system capacitor to discharge.

• The squib circuit connectors integrate a ⬙shorting⬙ spring (which prevents the airbag from deploying unintention-

ally due to static electricity by shorting the positive wire to the negative wire in the squib circuit when the con-
nectors are disconnected). Therefore, if the airbag electrical connector or spiral cable electrical connector is
damaged or improperly connected, the shorting spring may not be released when the electrical connector is
connected.

• The following tools are required to perform the DTC diagnostic procedure:

− X-431 Scan Tool
− Airbag Special Load Tool
− Digital Multimeter

NOTE :
While performing electrical diagnosis & testing, always refer to the electrical schematics for specific circuit
and component information.
