ON-VEHICLE SERVICE

Manual Temperature Control Module

Removal & Installation

1. Disconnect the negative battery cable.

2. Remove the bezel of the central control panel.

3. Remove the bolts, and remove the CD player, and then disconnect the harness connectors.

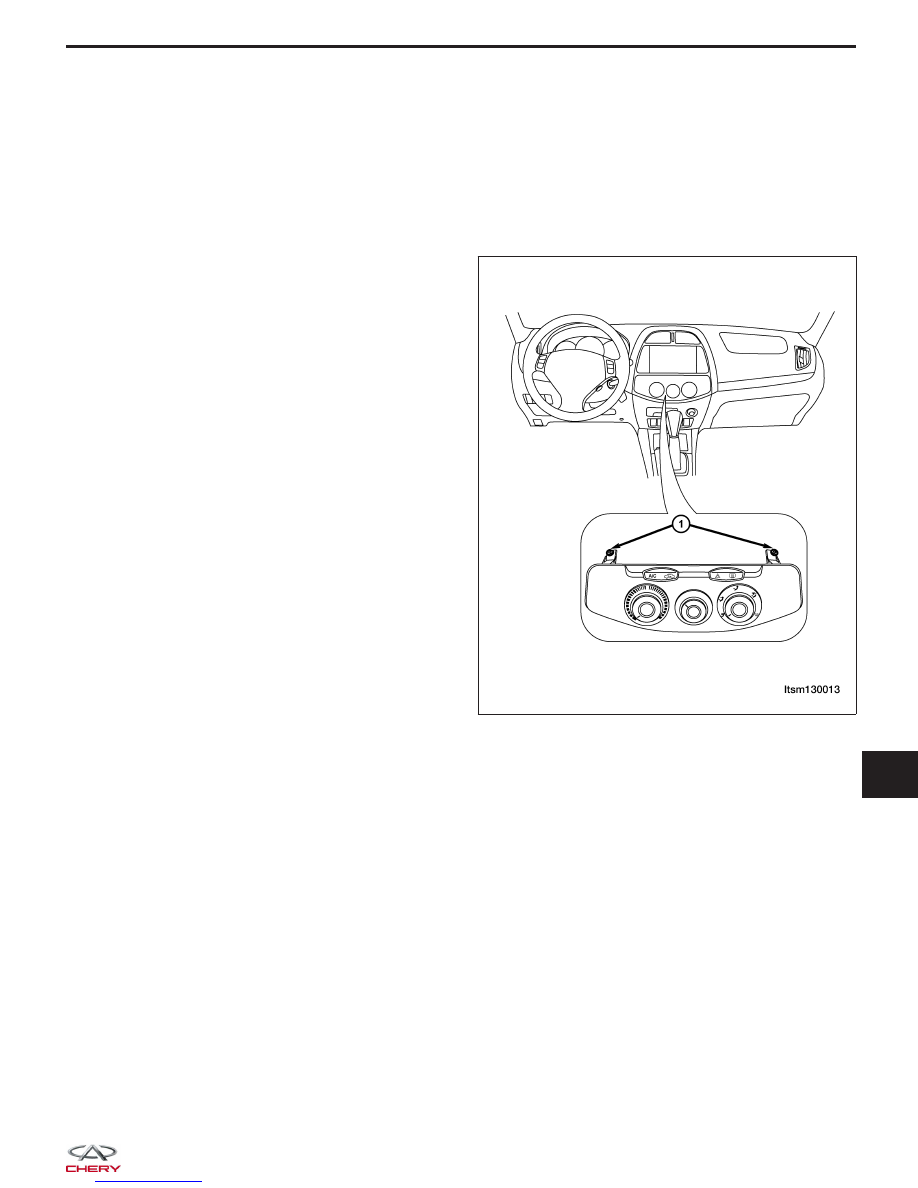

4. Remove the mounting screws (1).

5. Disconnect the electrical connector behind the panel.

LTSM130013

13

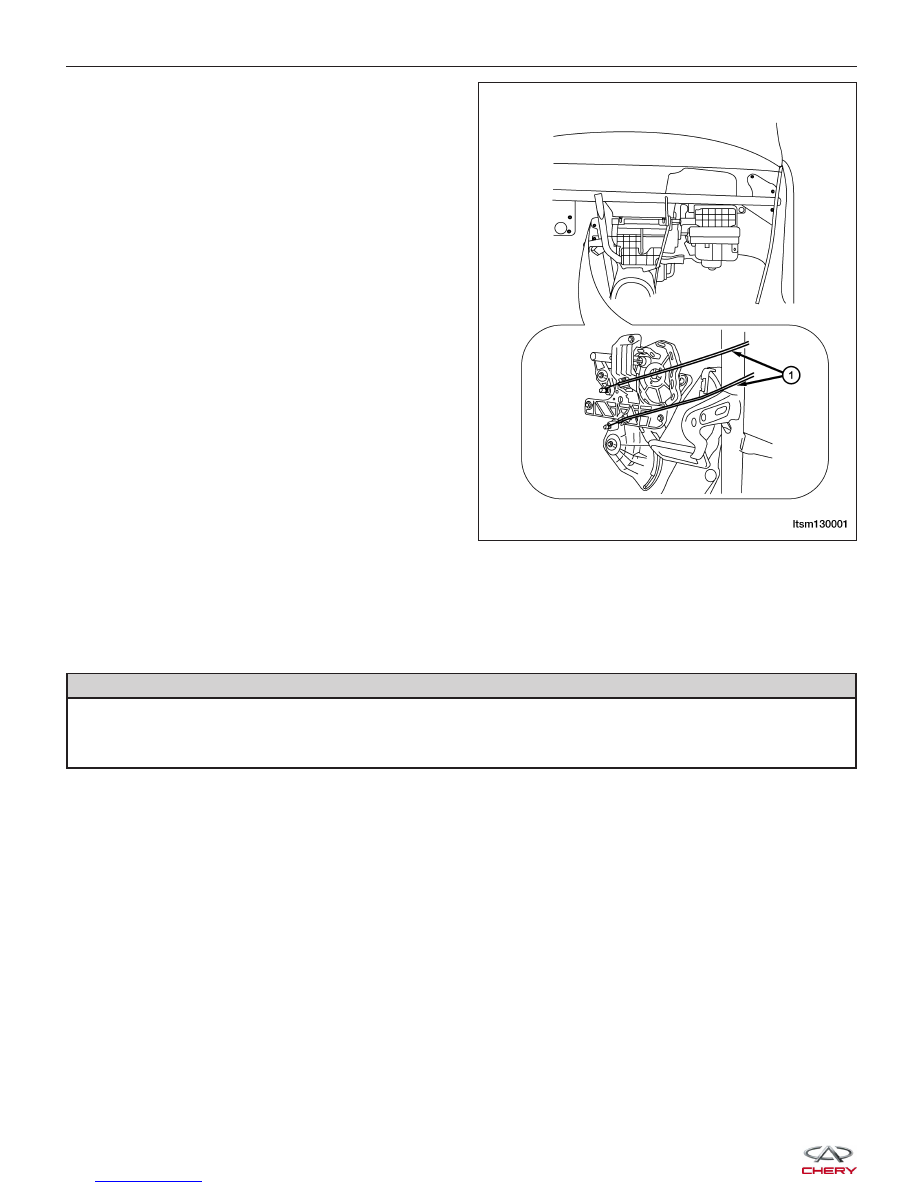

6. Loosen the two blend door and mode door control

cables (1).

7. Remove the manual temperature control module.

8. Installation is in the reverse order of removal.

Blower Motor Resistor

Removal & Installation

WARNING!

The blower motor resistor may get very hot during normal operation. If the blower motor was turned on prior to
servicing the blower motor resistor, wait five minutes to allow the blower motor resistors to cool before per-
forming diagnosis or service. Failure to take this precaution can result in possible personal injury.

CAUTION:
DON

ⴕT operate the blower motor with the blower motor resistor removed from the circuit. Failure to

take this precaution can result in vehicle damage.

1. Disconnect the negative battery cable.

2. Remove the glove box (See Instrument Panel Removal & Installation in Section 15 Body & Accessories).

3. Disconnect the blower motor resistor electrical connector.

ON-VEHICLE SERVICE

LTSM130001

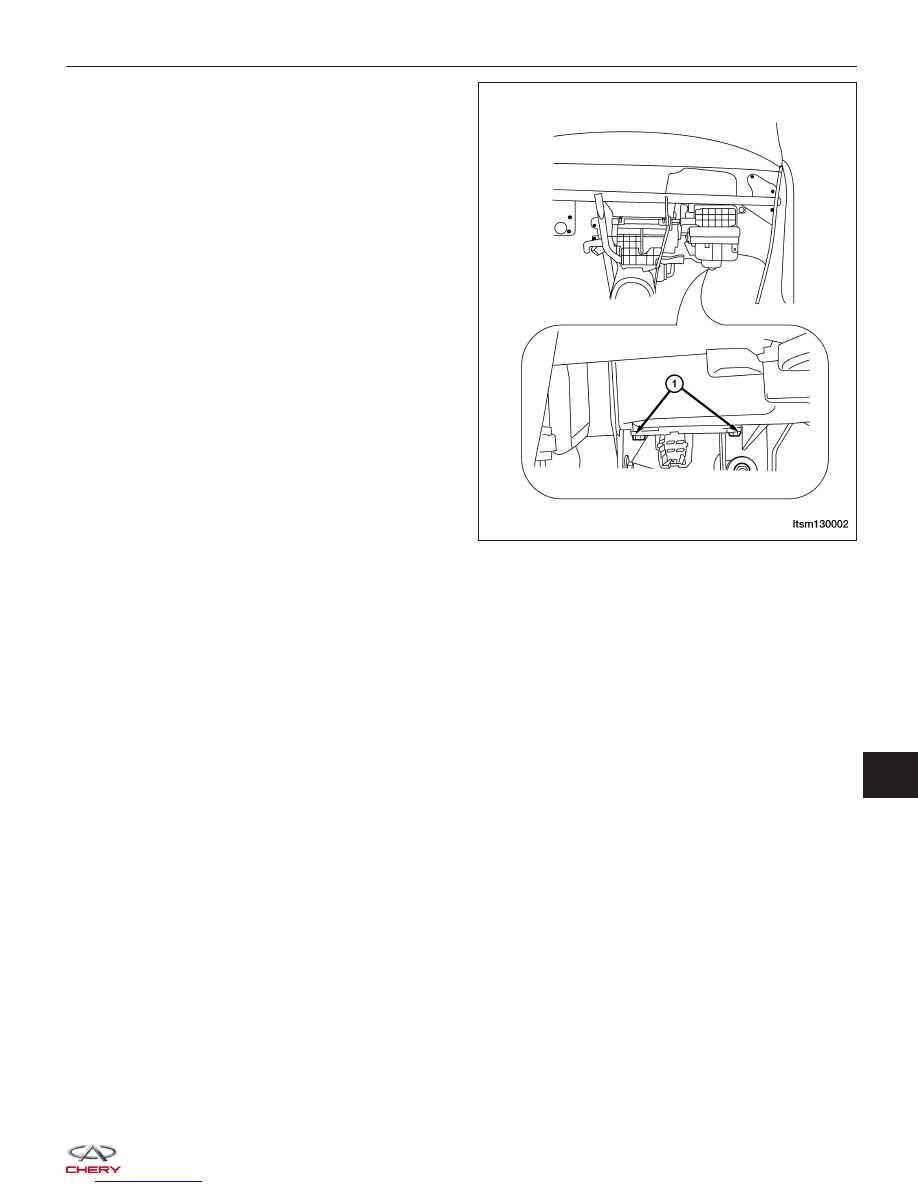

4. Remove the two bolts (1) attaching the blower

motor resistor to the evaporator housing.

5. Remove the blower motor resistor.

6. Installation is in the reverse order of removal.

ON-VEHICLE SERVICE

LTSM130002

13
