Operation

The differential operates through the gear mesh with the ring gear bolted to the differential case. The engine power
is transmitted to the axle shafts through the pinion mate and side gears. The side gears are connected to the axle
shafts.

Specifications

Clearance Specifications

Clearance Between Side Gear And Planetary Gear

0.028 - 0.150 mm

Adjusting Washer

0.93 - 1.00 mm

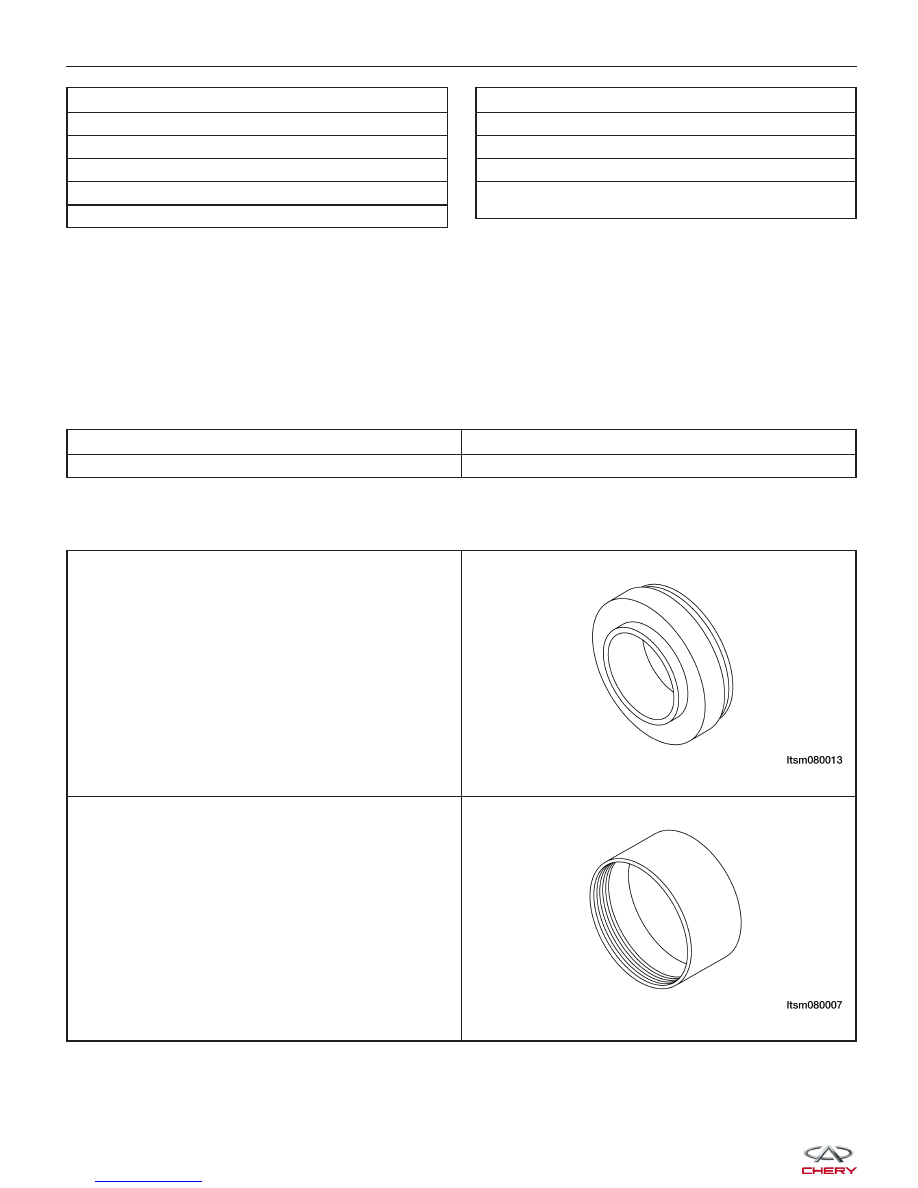

Special Tools

Installer Connector (40 mm)

MD-998819

Installer Cap

MD-998812

1 - Front/Rear Bearing Of Differential

2 - Adjustment Gasket-Axle Shaft Gear

3 - Axle Shaft Gear

4 - Planetary Gear Shaft

5 - Thrust Washer

6 - Spherical Washer-Planetary Gear

7 - Anchor Pin-Planetary Gear Shaft

8 - The Driving Gear-Speedometer

9 - Differential Housing

10 - The Driven Gear Of Main Reducing Gear

11 - Bolt-The Driven Gear Of Main Reducing Gear And The
Differential Housing

GENERAL INFORMATION

LTSM080109



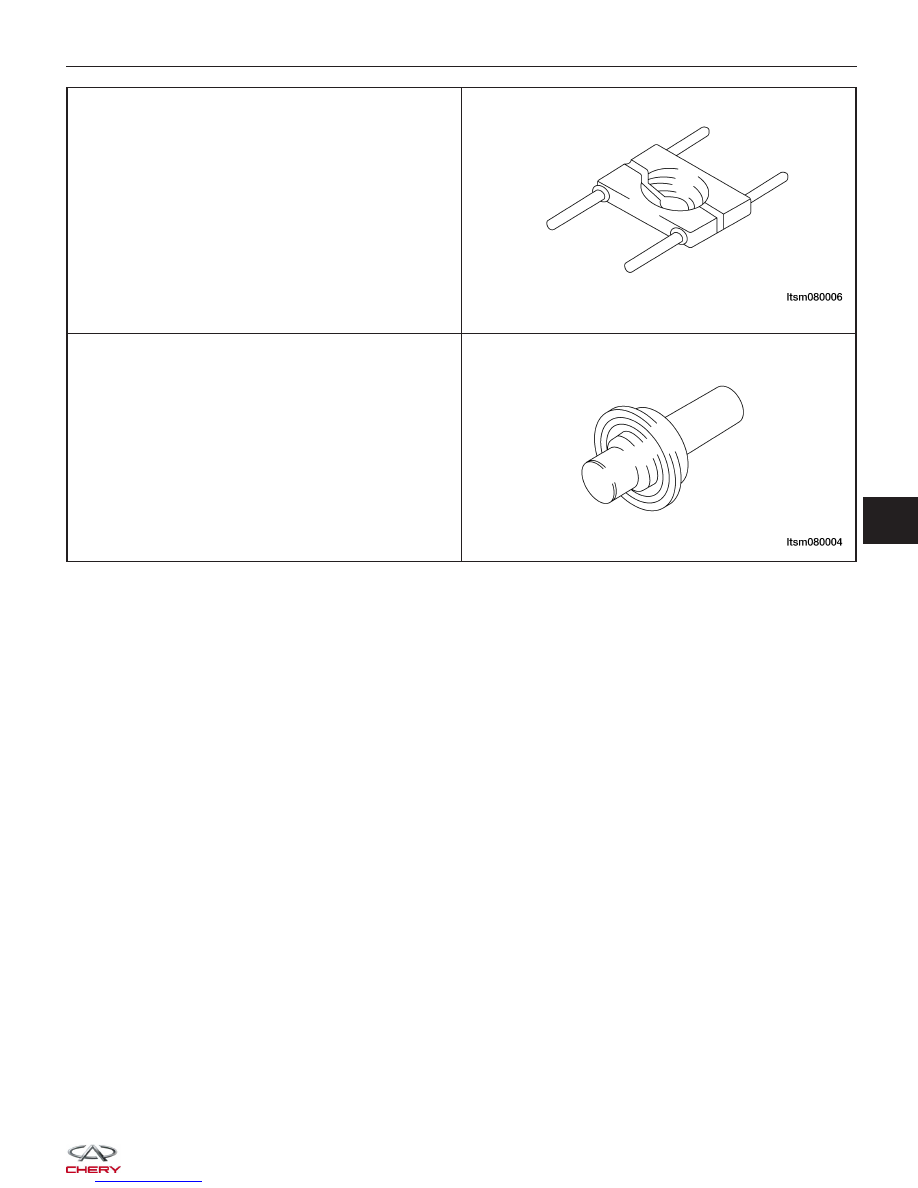

Bearing Remover

MD-998801

Fluid Installer

MD-998325

GENERAL INFORMATION

08



DIFFERENTIAL UNIT REPAIR

Differential Carrier

Removal & Installation

NOTE :
The following special tools are required to perform the repair procedure:
• MD-998801 - Bearing Remover

1. Remove the transaxle input shaft assembly, transaxle output shaft assembly, 1st-2nd shift fork, 3rd-4th shift fork

and 5th-reverse fork shaft together as a unit (See Transaxle Assembly Unit Repair in Section 08 Transaxle).

2. Remove the transaxle differential assembly.

3. Mount the differential in a vice.

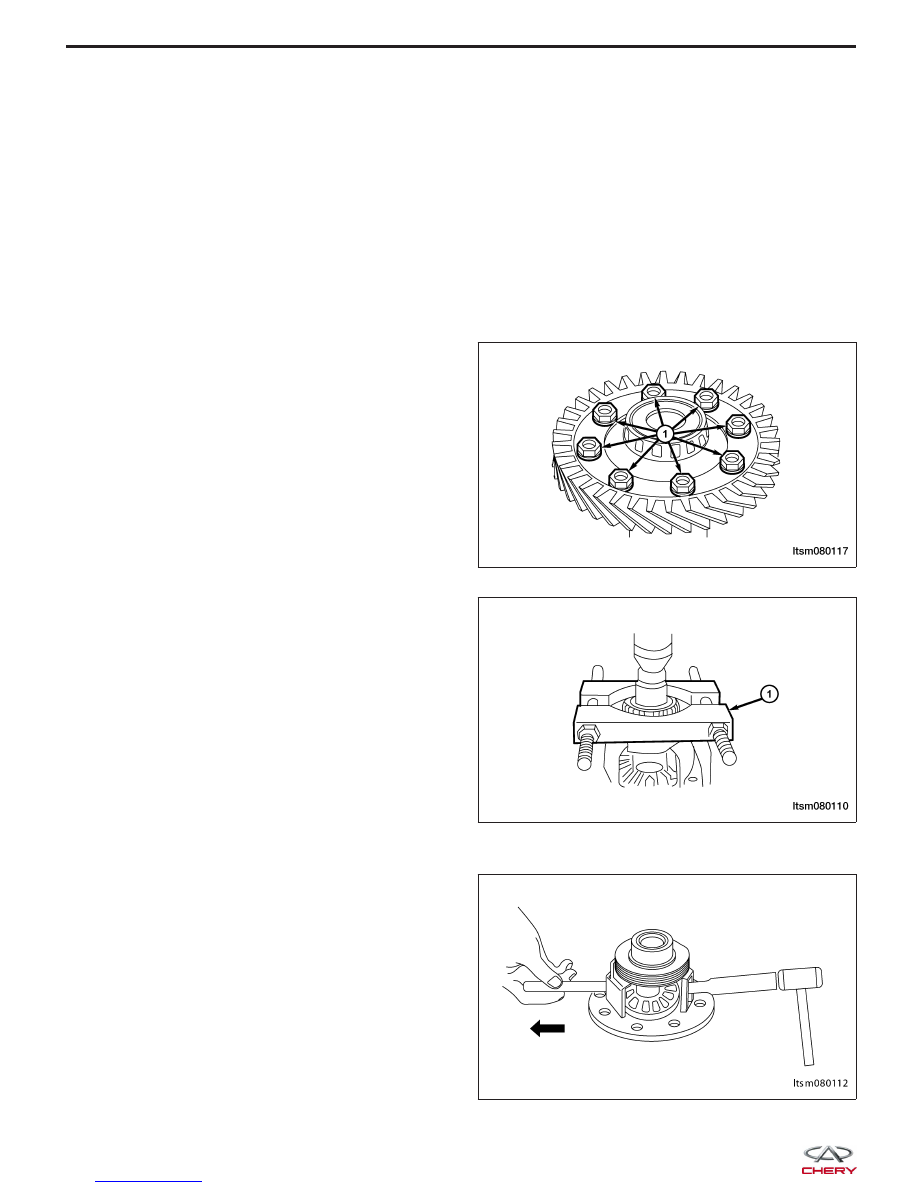

4. Remove the drive gear bolts (1).

5. Using special tool MD-998801 (1), disassemble the

differential-front/rear shaft bearing.

6. Tap the drive gear off the differential case assembly using a suitable tool.

7. Remove the pinion mate shaft use a suitable tool.

LTSM080117

LTSM080110

LTSM080112



8. Turn the pinion mate gear, then remove the pinion mate gear, pinion mate thrust washer, side gear and side gear

thrust washer from the differential case.

Inspection

1. Clean all components.

2. Inspect the following components for wear:

• Ring gear

• Adjusting washers

• Side gears

• Spherical washers

• Planetary gears

• Planetary gear shaft

Assembly

1. Install the adjustment shim-axle shaft gear/axle shaft gear/spherical washer-planetary gear/planetary gear/plan-

etary gear shaft.

2. Assemble the spherical washer on the back of axle

shaft gear, and then install the axle shaft gear on
the differential.

NOTE :
The adjustment shim with intermediate thickness (0.93 to 1.00 mm) shall be assembled when a new axle shaft gear
is installed.

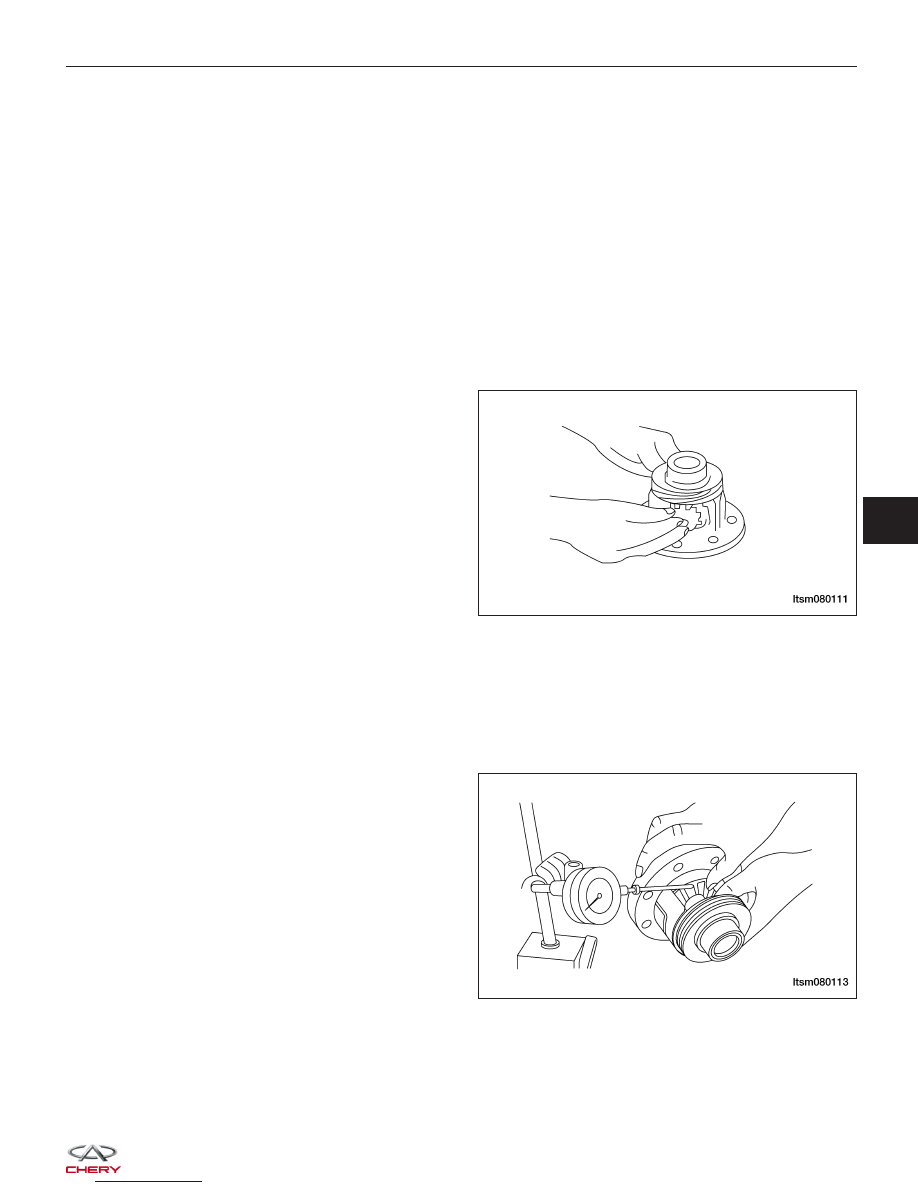

3. Place the spherical washer on the back of any planetary gear to make two planetary gears engage simulta-

neously with the axle shaft gear. Turn these gears, and at the same time, install them in their proper positions.

4. Insert and install the planetary gear shaft.

5. Measure the gear clearance between the axle shaft

gear and the planetary gear.
(Standard value: 0.08 to 0.15 mm)

6. If the measured gear clearance doesn’t conform to

the standard value, select and install the adjust-
ment shim, and then measure the gear clearance
again.

NOTE :
Adjust the gear clearance until the gear clearance of
both sides is the same as each other.

DIFFERENTIAL UNIT REPAIR

LTSM080111

LTSM080113
