Chery Tiggo. Manual - part 312





NOTE :
The following special tools are required to perform the repair procedure:
• MB-998772 - Valve Spring Compressor

• MB-999566 - Hook

• MB-990938 - Handle

• MB-990935 - Installer Connector

• MB-990934 - Installer Connector

• MB-998325 - Fluid Seal Installer

• MB-990926 - Installer Connector

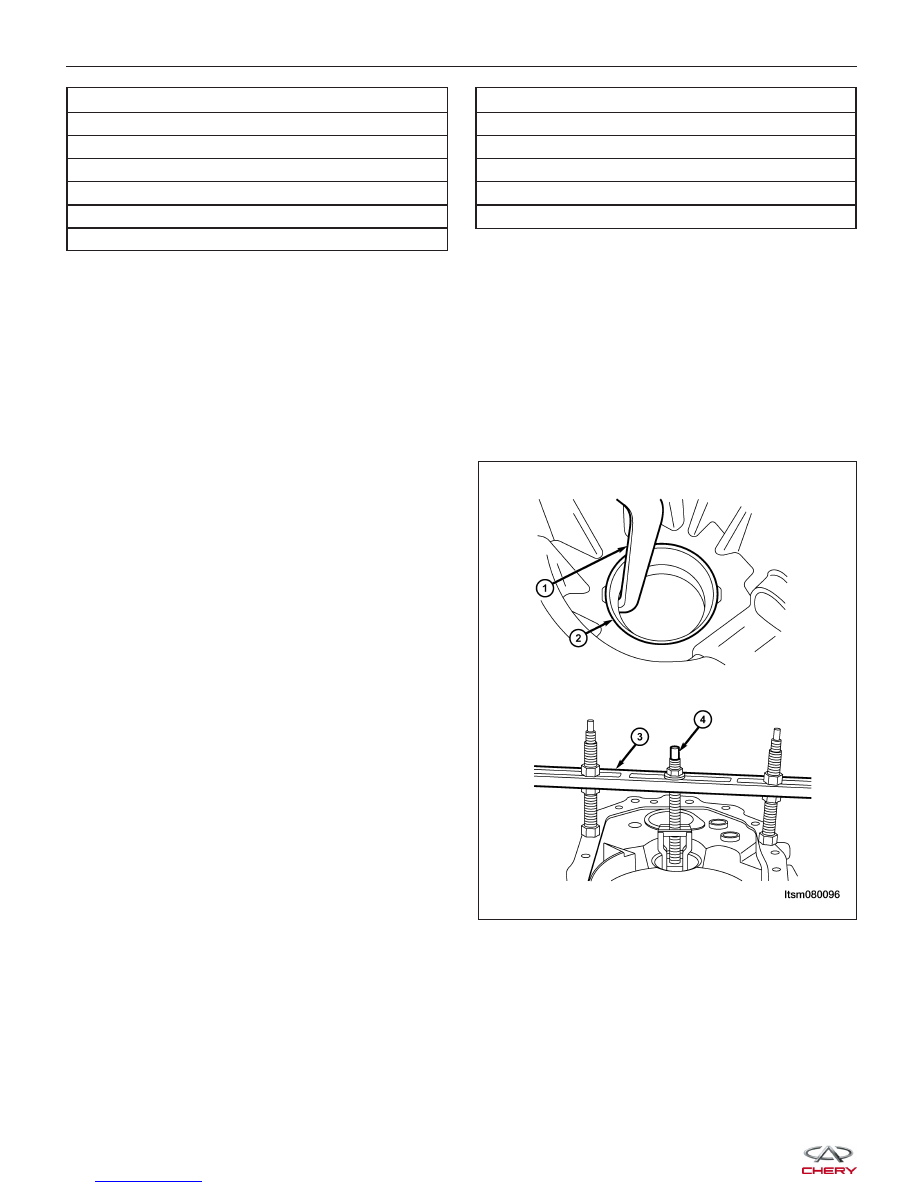

1. Using special tools MB-999566 (1), MB-996772 (3),

and MD-998348 (4), disassemble the outer race of
the front/rear bearing (2) of the differential.

1 - Clutch Housing

2 - Pin GB119 A10×20

3 - Fluid Seal-Input Shaft

4 - Bushing-Gear Shifting Mechanism

5 - Output Shaft Front Bearing

6 - Bearing-Gear Shifting Mechanism

7 - Magnetic Assembly

8 - Front/Rear Bearing Of Differential

9 - Fluid Seal-Differential

10 - Speedometer Banking Cover

11 - Bolt GB5787 M6×12

12 - Release Bearing Race

13 - Buttonhead-Seat Release Fork

MANUAL TRANSAXLE UNIT REPAIR

LTSM080095

LTSM080096



Assembly

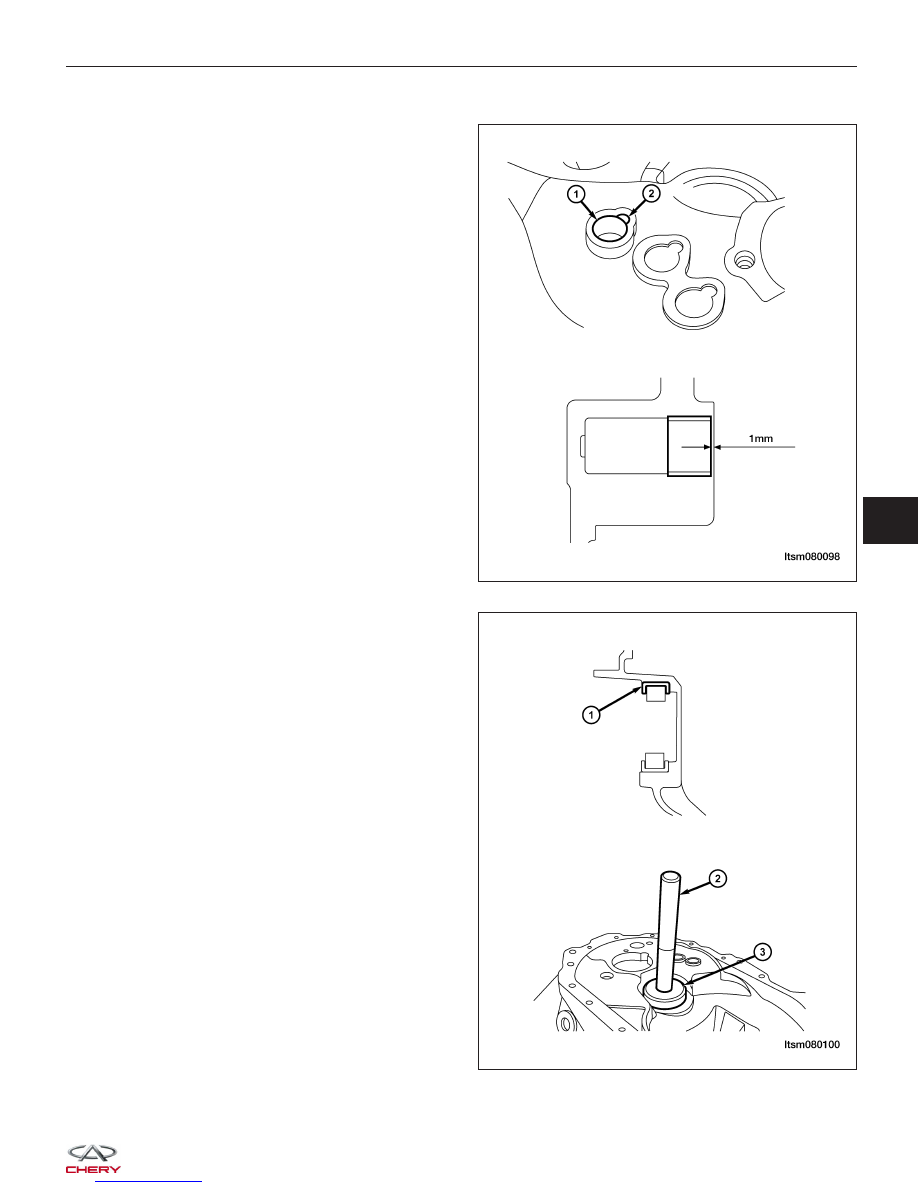

1. Install the bushing.

Press the bushing (1) into position (2) as shown in
the figure.

2. Using special tools MB-990938 (2) and MB-990934

(3), install the outer race-output shaft bearing (1).
Install the outer race with the stamped side in the
position shown in the figure.

MANUAL TRANSAXLE UNIT REPAIR

LTSM080098

LTSM080100

08

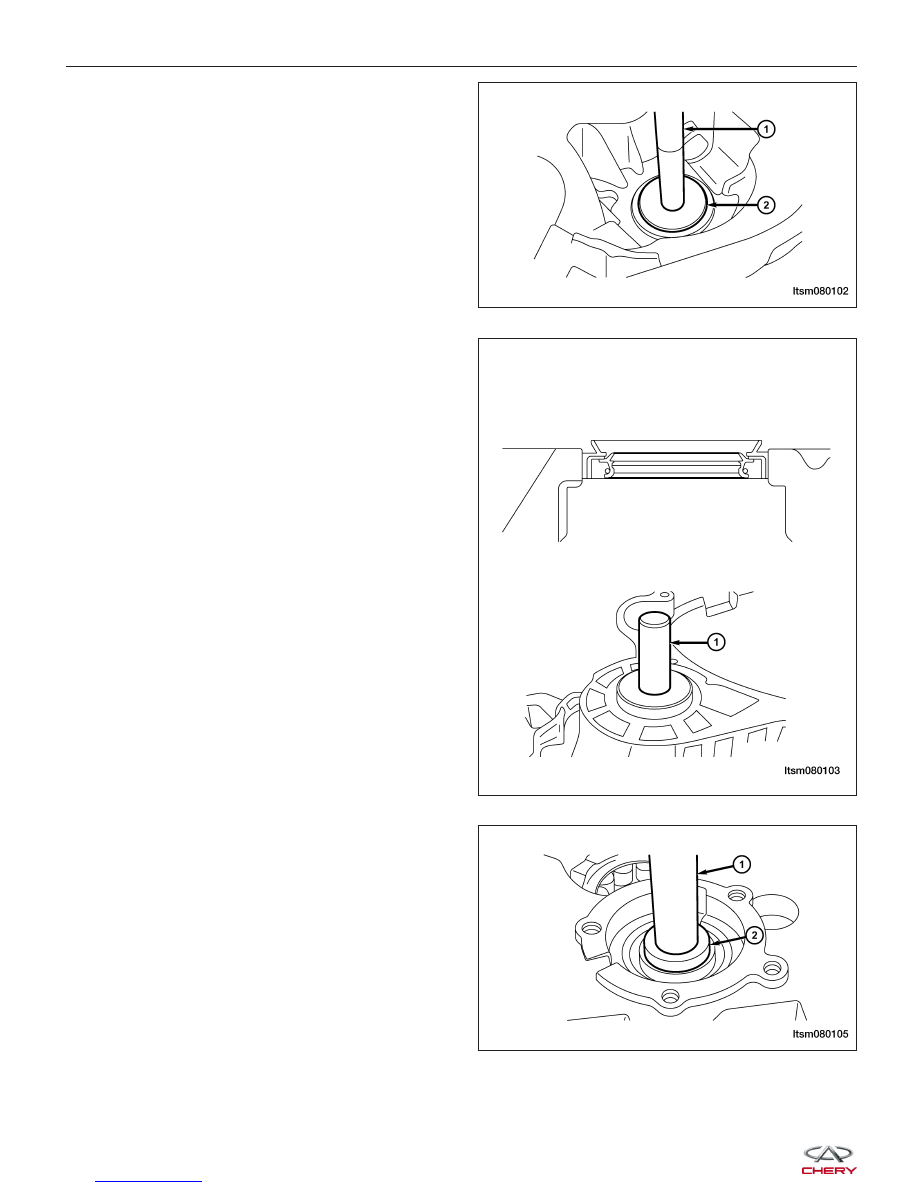

3. Using special tools MB - 990938 (1), and MB - 990935

(2), install the race-differential bearing.

4. Using special tools MB-998325 (1), install the fluid

seal-differential.
Apply transaxle fluid on the fluid seal lip.

       (Specified fluid: 75W-90)

5. Using special tool MB-990938 (1) and MB-990926

(2), install the input shaft fluid seal.
Apply the lubricating grease on the fluid seal lip.
(Specified

lubricating

grease:

Mobilux

Ep2

or

equivalents)

MANUAL TRANSAXLE UNIT REPAIR

LTSM080102

LTSM080103

LTSM080105



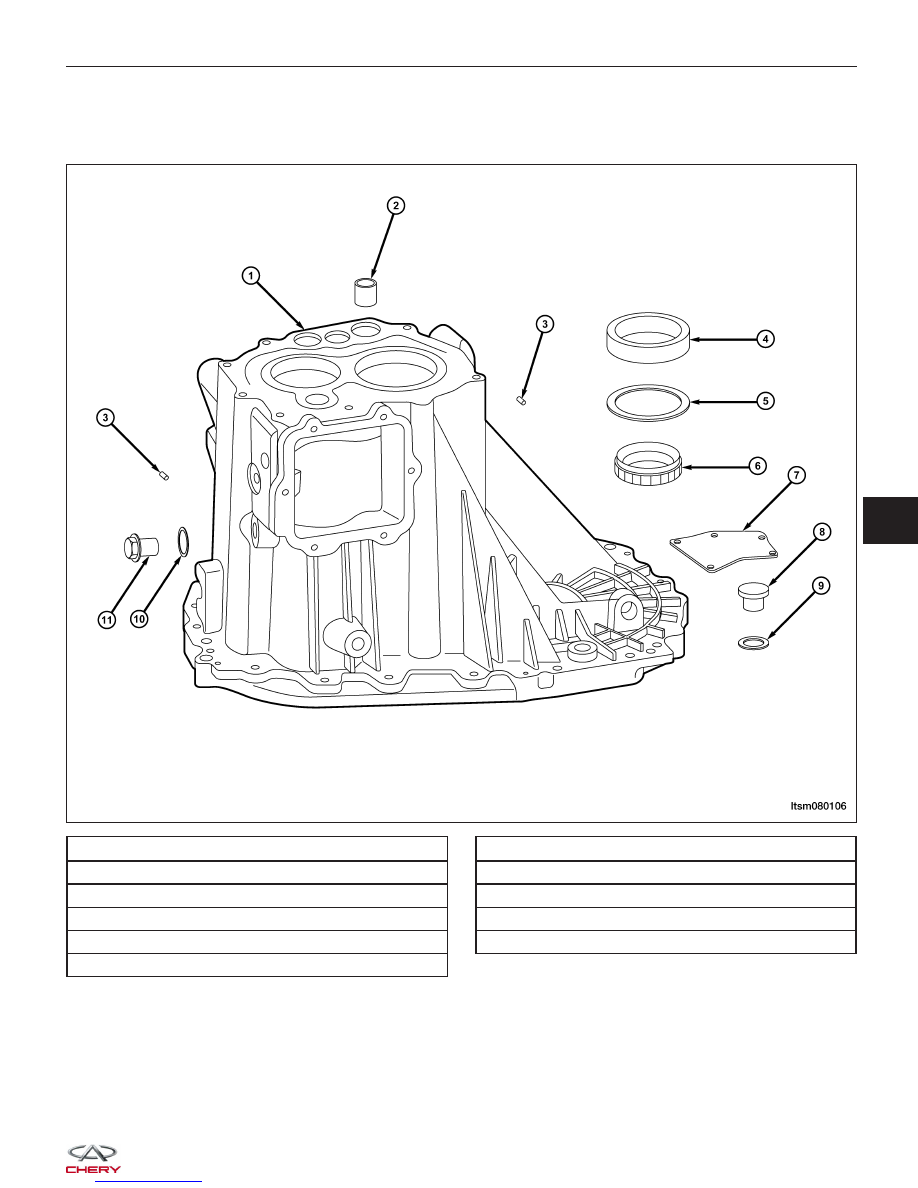

Transaxle Main Housing Assembly

Assembly

NOTE :
The following special tools are required to perform the repair procedure:
• MD-998325 - Fluid Installer

1 - Transaxle Housing

2 - Bearing-Gear Shifting Mechanism

3 - Pin GB119

4 - Outer Race Of Front/Rear Bearing Of Differential

5 - Adjustment Gasket-Differential Rear Bearing

6 - Fluid Seal-Differential

7 - Fluid Baffle

8 - Fluid Draining Screw Plug

9 - Plain Washer-Fluid Draining Screw Plug

10 - Plain Washer-Fluid Limiting Screw Plug

11 - Fluid Limiting Screw Plug

MANUAL TRANSAXLE UNIT REPAIR

LTSM080106

08
