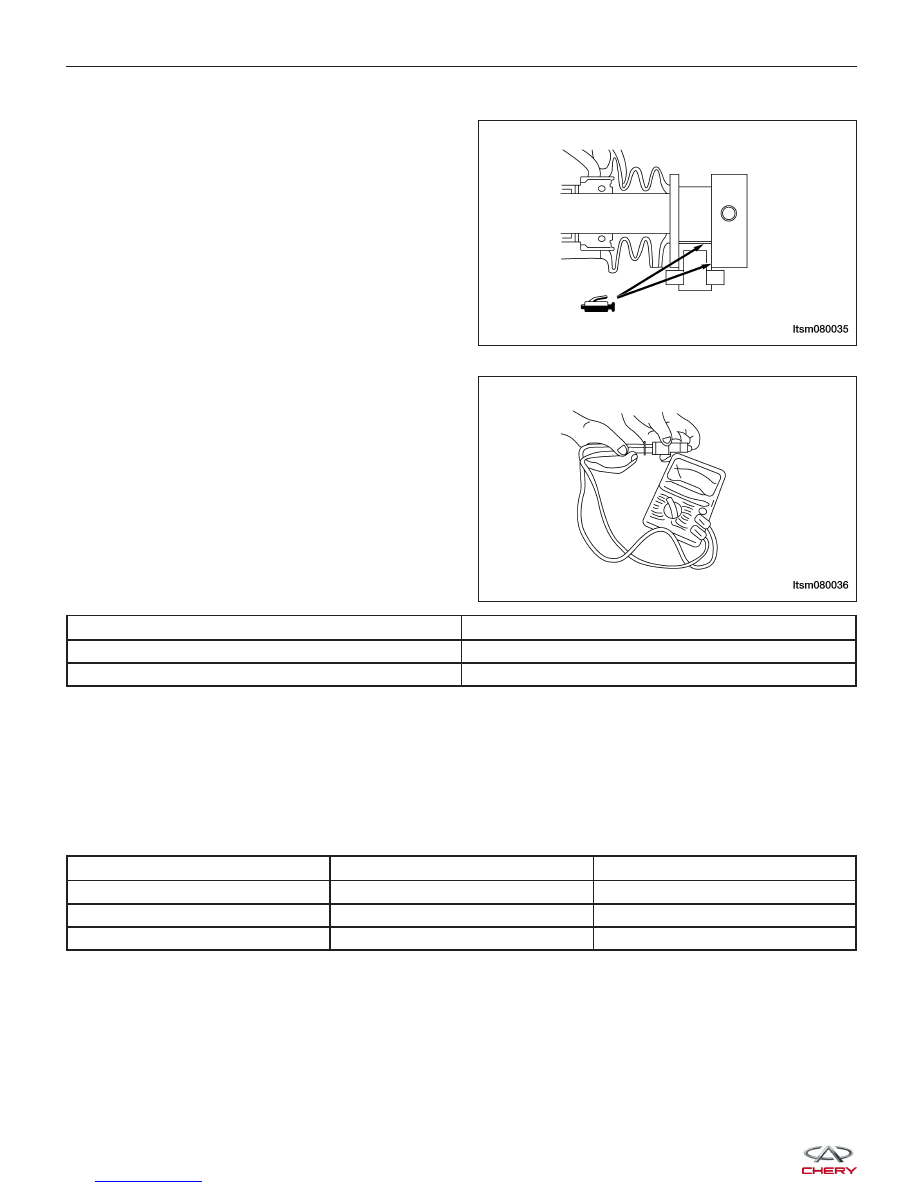

14. Install the vehicle speed sensor.

15. Install the gear shifting arm assembly. Apply lubri-

cating fluid on the contact surface of the gear shift-
ing drive slider and the gear shifting arm assembly.
(The specified lubricating fluid: Mobilux Ep2)

STATUS OF SWITCH

CIRCUIT

Pressed

Off

Released

On

16. Inspect the backup lamp switch. Inspect the switch for broken terminal or an open circuit.

Input Shaft

Specifications

Clearance Specifications

SYNCHRONIZER RING

VALUE OF A (mm)

WEARING LIMIT

1st-2nd Gear

1.10 - 1.17

0.05 mm

3rd-4th Gear

1.35 - 1.90

0.05 mm

5th Gear

1.10 - 1.17

0.05 mm

MANUAL TRANSAXLE UNIT REPAIR

LTSM080035

LTSM080036



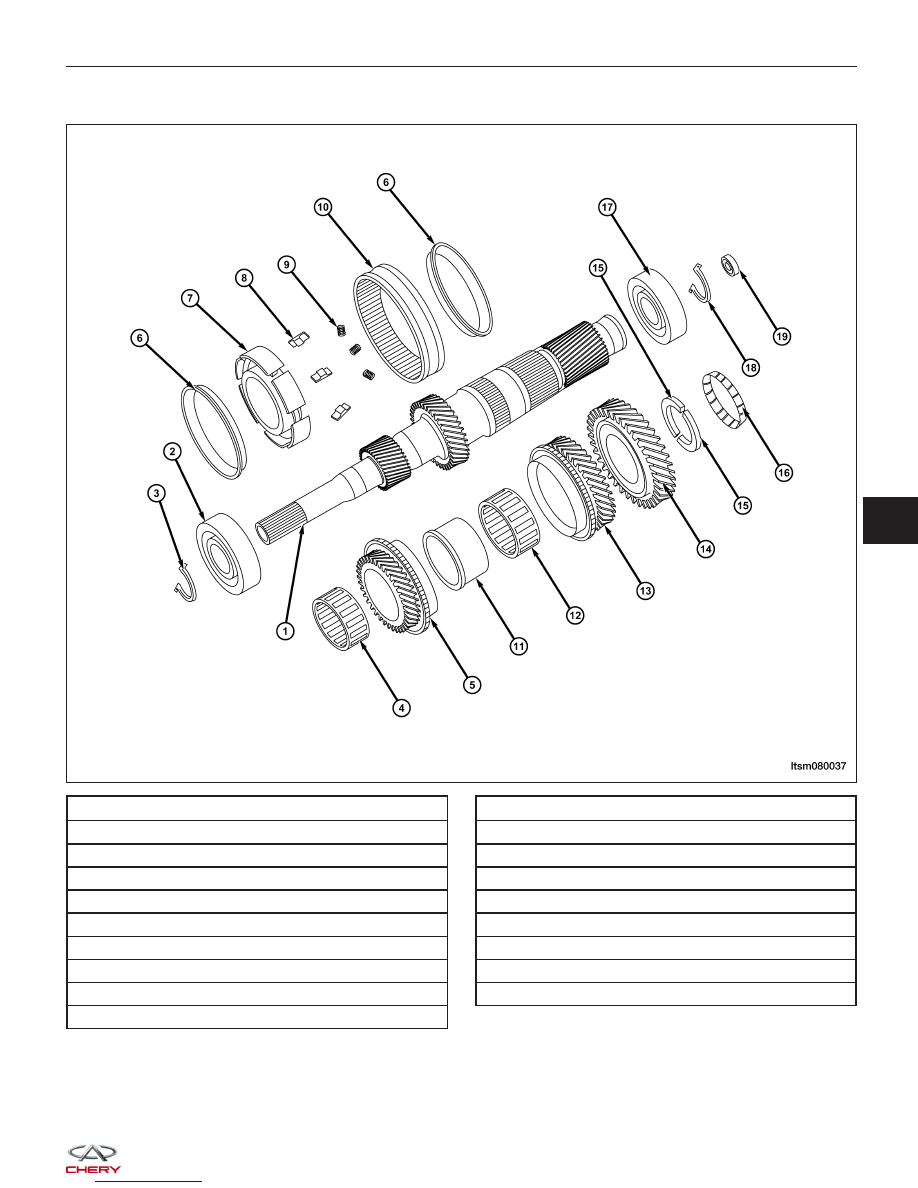

Disassemble

1 - Input Shaft

2 - Input Shaft Front Bearing

3 - Snap Ring

4 - Needle Bearing-3rd Gear

5 - 3rd Driving Gear Assembly

6 - Synchronizer Ring-3rd-4th Gear

7 - Gear Hub-3rd-4th Gear

8 - Guide Block

9 - Spring-3rd-4th Gear Synchronizer

10 - Hub Sleeve-3rd-4th Gear

11 - Gear Bushing-4th Gear

12 - Needle Bearing-2nd-4th Gear

13 - 4th Driving Gear Assembly

14 - 5th Driving Gear

15 - Thrust Ring-5th Driving Gear

16 - Clip-5th Driving Gear Thrust Plate

17 - Input Shaft Rear Bearing

18 - Snap Ring-Input Shaft Rear Bearing

19 - Seal-Input Shaft Fluid-Collecting Hole

MANUAL TRANSAXLE UNIT REPAIR

LTSM080037

08



NOTE :
The following special tools are required to perform the repair procedure:
• MB-998801 - Bearings Remover

• MB-998812 - Installer Cap

• MB-998813 - Installer (100 mm)

• MB-998816 - Installer Connector (30 mm)

• MB-998825 - Installer Connector (52 mm)

• MB-998824 - Installer Connector (50 mm)

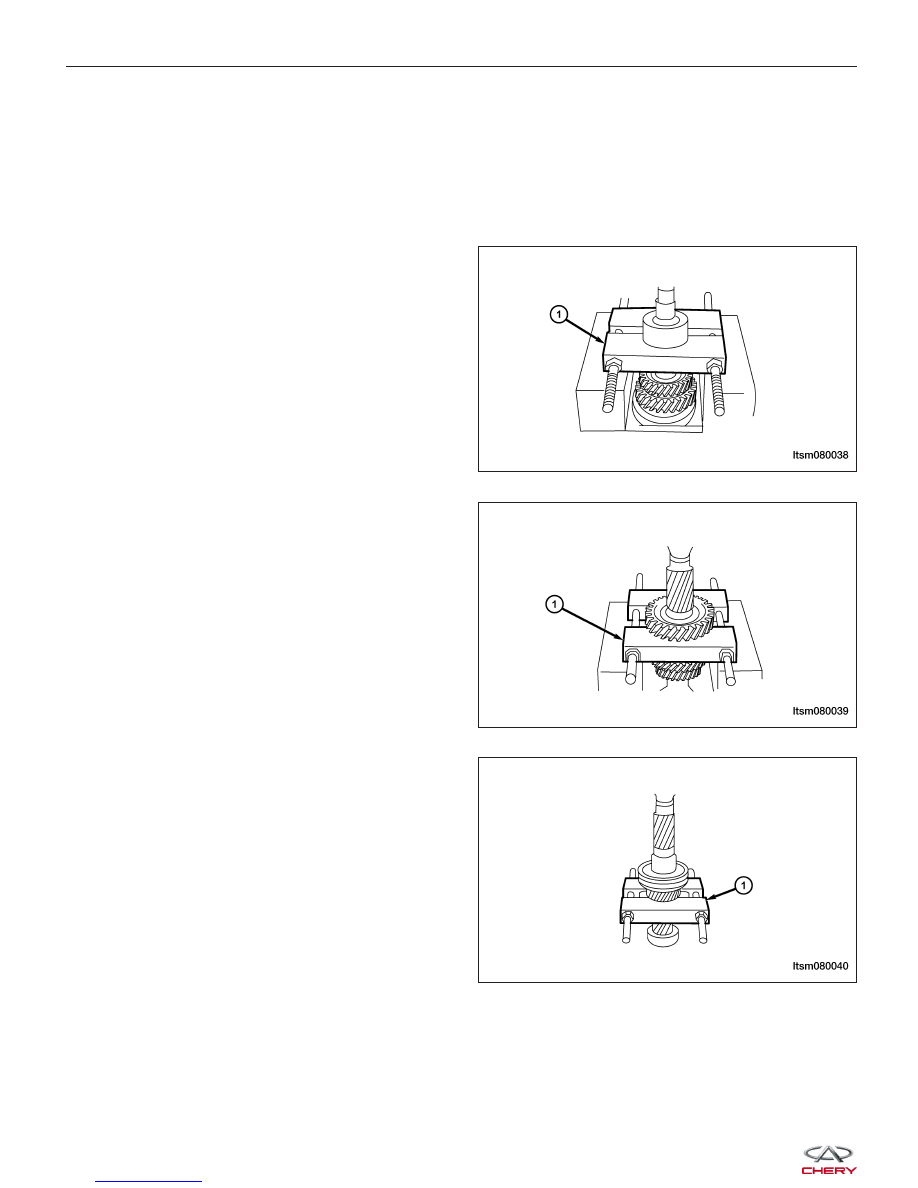

1. Using special tool MB-998801 (1), disassemble the

input shaft rear bearing.

2. Using special tool MB-998801 (1), disassemble the

5th driving gear.

3. Disassemble the sleeve-4th gear.

Mount special tool MB-998801 (1) on the 3rd driv-
ing gear to disassemble the sleeve-4th gear.

MANUAL TRANSAXLE UNIT REPAIR

LTSM080038

LTSM080039

LTSM080040



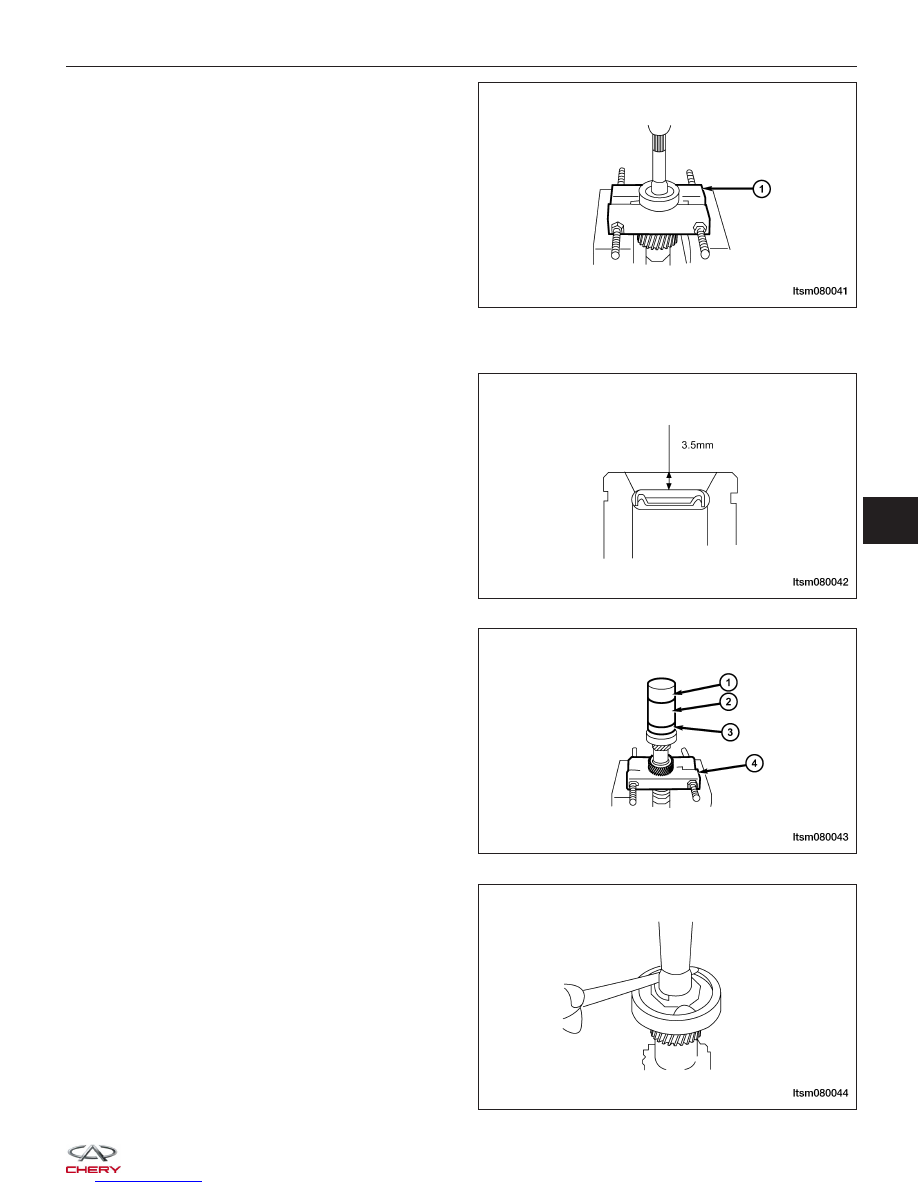

4. Using special tool MB-998801 (1), disassemble the

input shaft front bearing.

Assemble

1. Install the input shaft seal.

Press the seal in until the dimension shown in the
figure is obtained.

2. Using special tools MB-998801 (4), MB-998812 (1),

MB-998813 (2) and MB-998816 (3), install the
input shaft front bearing.

3. Install the input shaft front shaft snap ring.

Select a snap ring to maintain the axial clearance
standard.
(The standard value: 0.01 mm - 0.12 mm)

MANUAL TRANSAXLE UNIT REPAIR

LTSM080041

LTSM080042

LTSM080043

LTSM080044
