3.

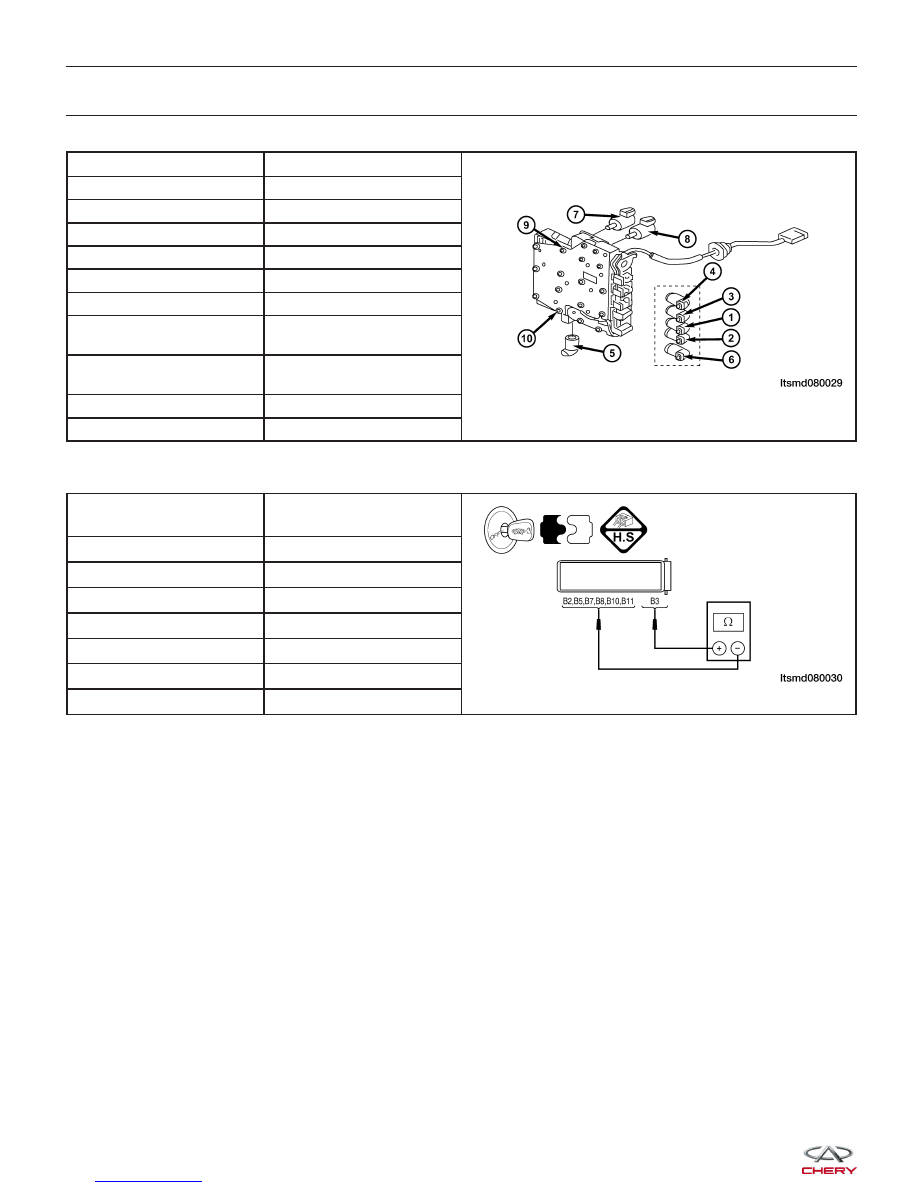

CHECK SHIFT SOLENOID VALVE 6 (SSV6) RESISTANCE

NUMBER

SOLENOID

1

Shift Solenoid Valve 1

2

Shift Solenoid Valve 2

3

Shift Solenoid Valve 3

4

Shift Solenoid Valve 4

5

Shift Solenoid Valve 5

6

Shift Solenoid Valve 6

7

Pressure adjust solenoid

valve

8

Torque converter lock

solenoid valve

9

Manual valve

10

Valve body

• Check SSV6 resistance as shown in the following table:

SHIFT SOLENOID VALVE

A/T ASSEMBLY

TERMINAL

VALVE 1 (SSV1)

B11 - B3

VALVE 2 (SSV2)

B8 - B3

VALVE 3 (SSV3)

B10 - B3

VALVE 4 (SSV4)

B7 - B3

VALVE 5 (SSV5)

B5 - B3

VALVE 6 (SSV6)

B2 - B3

RESISTANCE (23°C)

38 - 42 (

⍀)

Is the check result normal?

Yes

>>

Replace the valve with a known good one.
With X-431, perform the solenoid actuate test.
− If the solenoid can be heard, go to step 6.
− If the solenoid can’t be heard, go to the next step.

No

>>

Replace the damaged solenoid valve.

DIAGNOSIS & TESTING



4.

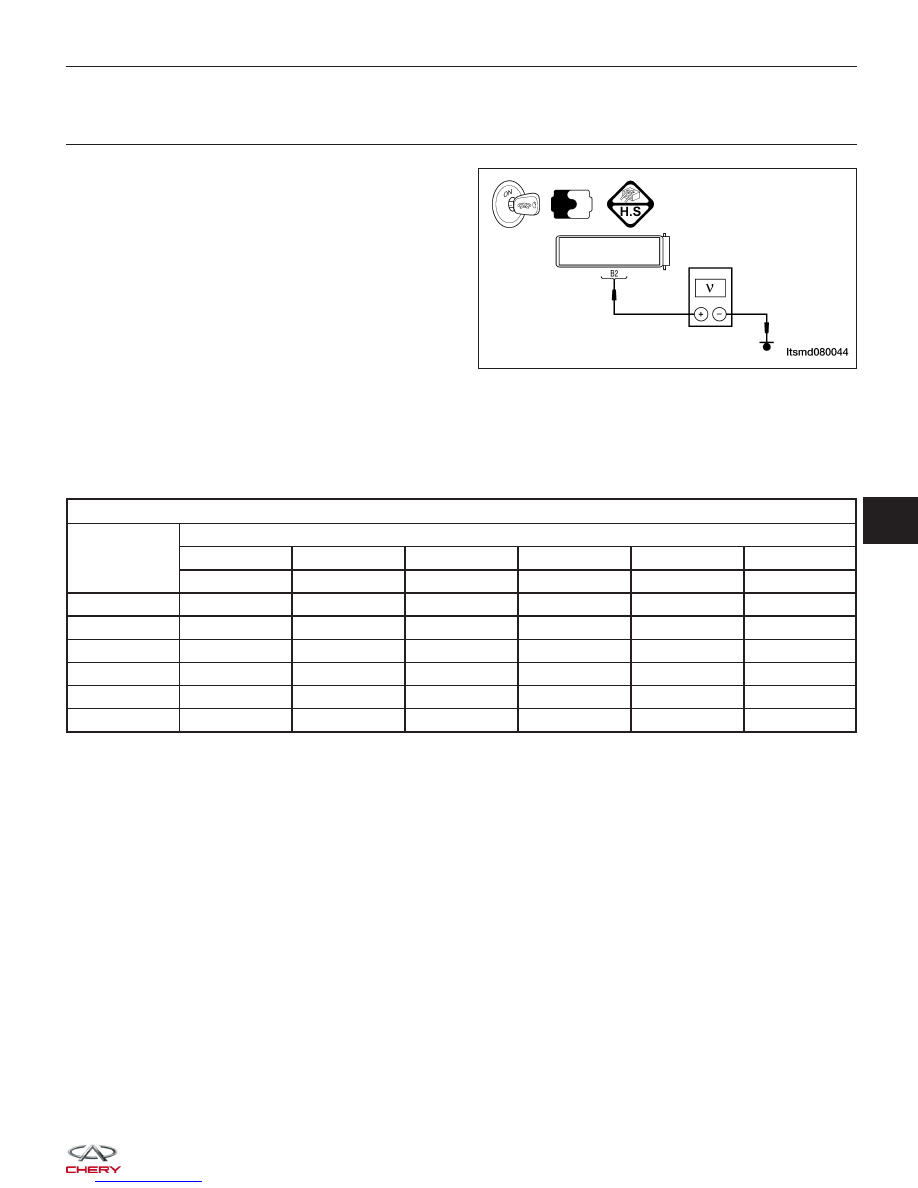

CHECK SHIFT SOLENOID VALVE 6 (SSV6) POWER SUPPLY

• Turn the ignition switch on.

• Check power supply between SSV6 E-037 terminal

B2 and ground in the A/T assembly connector
E-037.

• Battery voltage should exist.

• Or using the appropriate diagnostic test tool and a digital multimeter perform the following:

• Check the EVS6 solenoid supply voltage between TCM pin 1 and TCM pin 14 when activating the EVS6 sole-

noid and deactivating the EVS6 solenoid.

• Check the shift solenoid control signal. Check the voltage of the shift solenoid in each shift position.

• Check the voltage of the EVS6 solenoid supply circuit between the transaxle assembly electrical connector pin

B3 and pin B2.

SEQUENCE SOLENOID (EVS) CONDITION

LEVER

POSITION

TCM TERMINAL

EVS1

EVS2

EVS3

EVS4

EVS5

EVS6

1 - 10

1 - 9

1 - 7

1 - 8

1 - 13

1 - 14

R

0 V

0 V

0 V

0 V

0 V

0 V

N/P

0 V

0 V

+12 V

0 V

0 V

0 V

1

0 V

0 V

+12 V

+12 V

0 V

0 V

2

0 V

+12 V

0 V

+12 V

0 V

0

3

0 V

0 V

0 V

0 V

0 V

0 V

4

+12 V

+12 V

0 V

0 V

0 V

0 V

Is the check result normal?

Yes

>>

Go to the next step.

No

>>

Repair or replace open circuit or short to ground in harness or connectors.

DIAGNOSIS & TESTING

LTSMD080044

08



5.

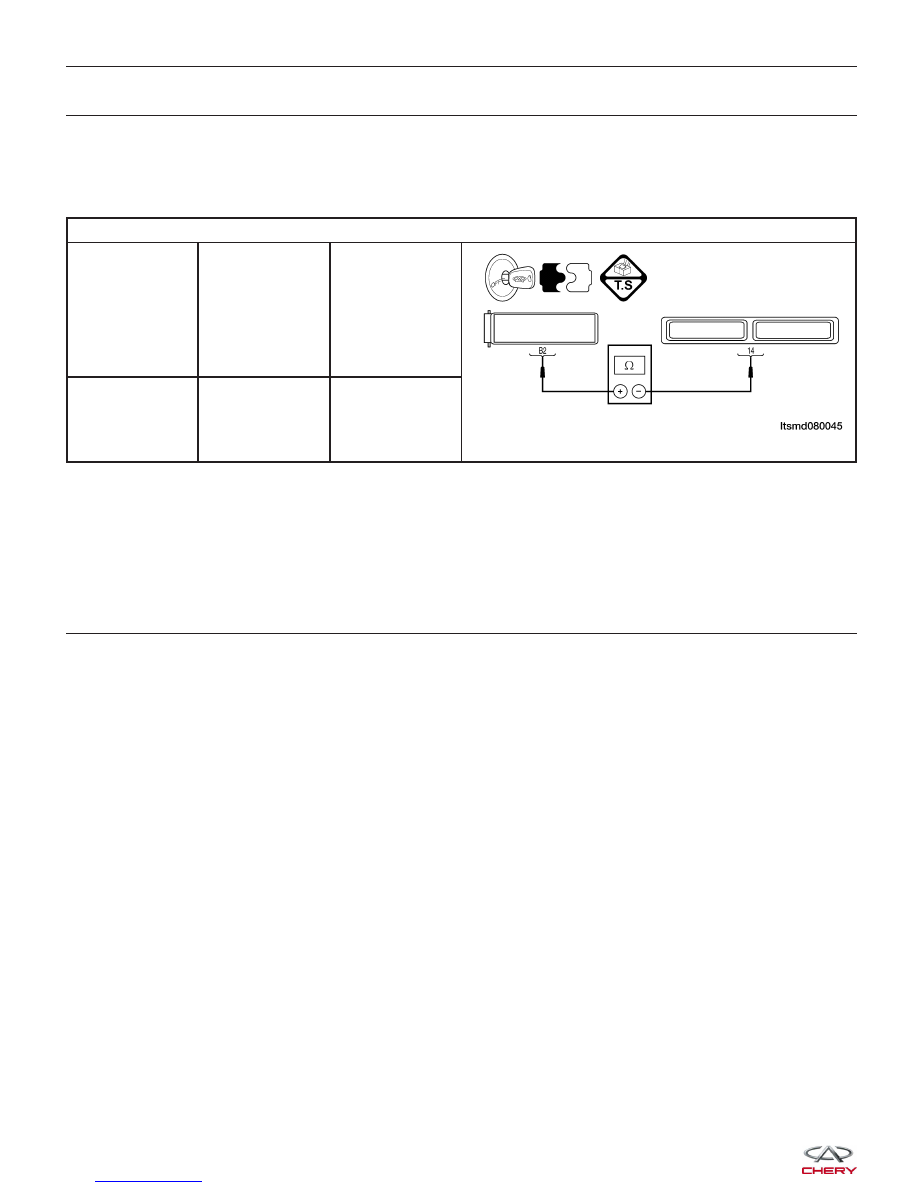

CHECK SHIFT SOLENOID VALVE 6 (SSV6) CONTROL CIRCUIT

• Turn the ignition switch off.

• Disconnect TCM connector.

• Disconnect A/T assembly connector.

• Check for harness continuity between the following terminals:

TCM TERMINAL RESISTANCE

A/T ASSEMBLY

CONNECTOR

E-037

TERMINAL

TCM

CONNECTOR

E-036

TERMINAL

CONTINUITY

B2

14

Yes

• Check the harness for short to ground.

Is the check result normal?

Yes

>>

Go to the next step.

No

>>

Repair or replace open circuit or short to ground in harness or connectors.

6.

CHECK DTC

• With the X-431 scan tool, read TCM DTCs.

• Refer to ⬙DTC Confirmation Procedure⬙.

Is DTC P2709 present?

Yes

>>

Replace the TCM.

No

>>

The system is now operating properly.
Reassemble the vehicle and road test to verify the customers complaint is repaired.

DIAGNOSIS & TESTING

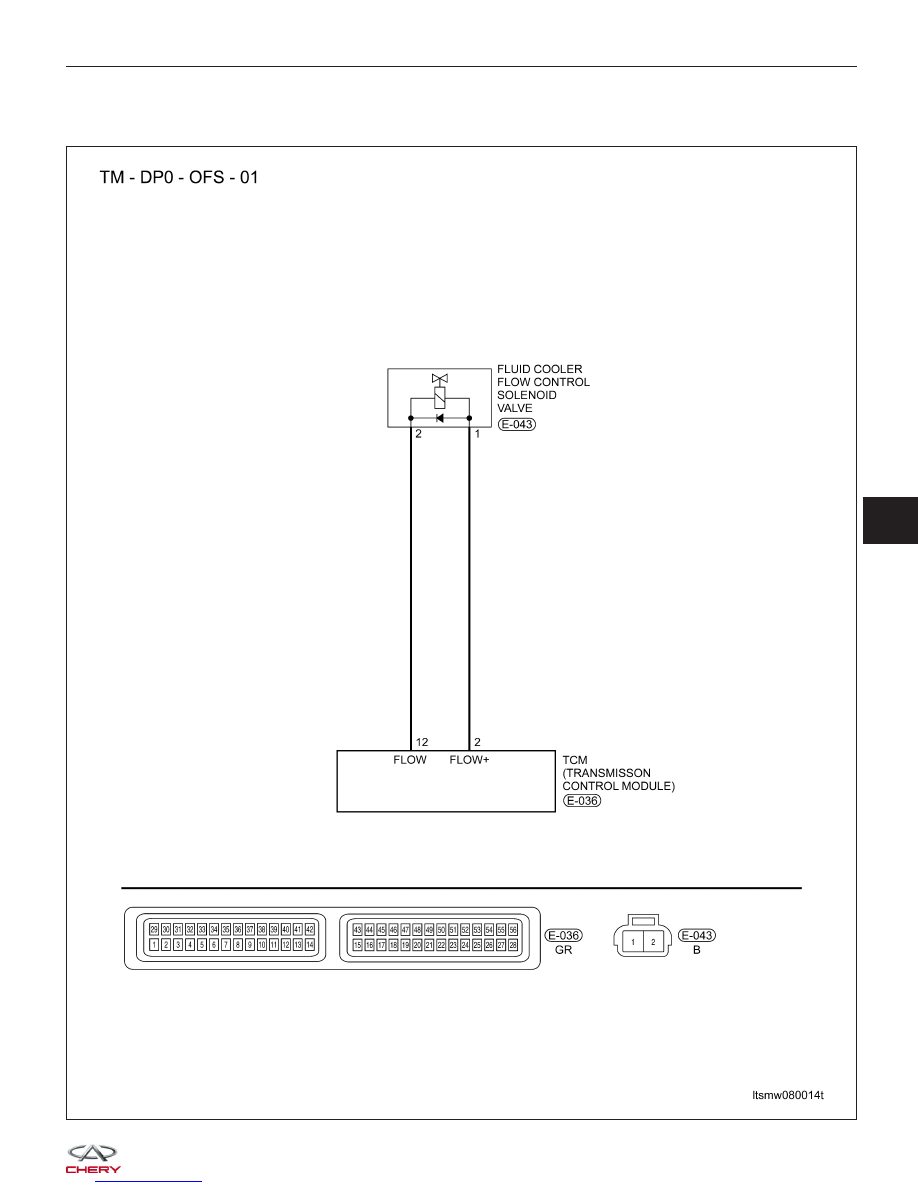

P2753 - EPDE Circuit Or Short To Power Supply
P2753 - EPDE Open Circuit Or Short To Ground

DIAGNOSIS & TESTING

LTSMW080014T

08
