Diagnostic Procedure

1.

CHECK A/T SOLENOID SIGNAL

• With the scan tool, select view DTC and data stream for A/T.

• Start the engine.

• Monitor the gear position while driving, and compare to the following table.

TRANSAXLE GEAR POSITION/SOLENOID ACTIVATION

SELECTOR

POSITION

RANGE

SHIFT

SOLENOID

VALVE 1

SHIFT

SOLENOID

VALVE 2

SHIFT

SOLENOID

VALVE 3

SHIFT

SOLENOID

VALVE 4

P

0

-

-

#

-

R

R

-

-

-

-

N

0

-

-

#

-

D

1

-

-

#

#

2

-

#

-

#

3

-

-

-

-

4

#

#

-

-

• #: Operating component

Is the check result normal?

Yes

>>

The condition that caused this DTC is intermittent (See Diagnostic Help in Section 08 Transaxle &

Transfer Case).

No

>>

Go to the next step.

2.

ACTUATE TEST

• Stop the engine.

• Turn ignition switch on.

• With X-431 scan tool, perform the solenoid actuate test.

• The solenoid actuation should be heard.

Is the check result normal?

Yes

>>

Go to step 4.

No

>>

Go to the next step.

DIAGNOSIS & TESTING



3.

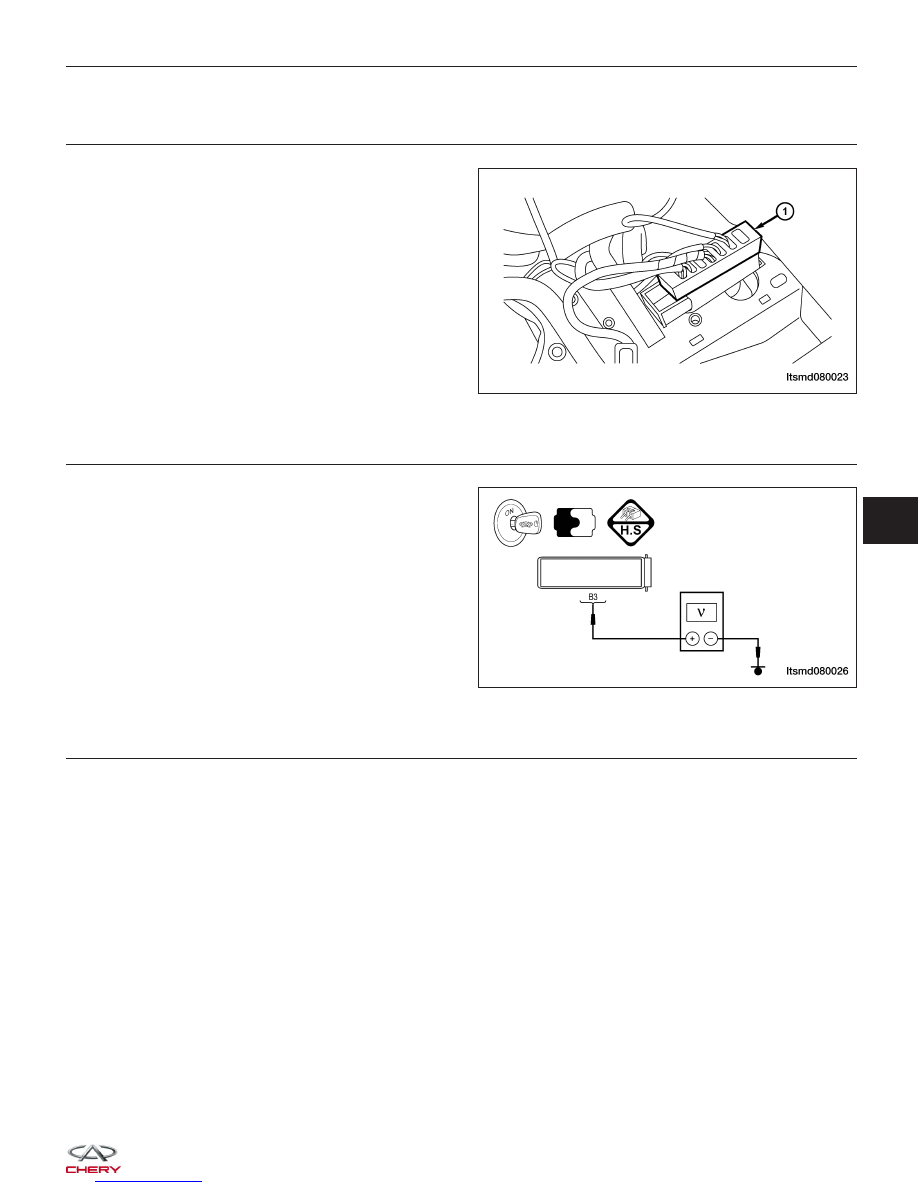

CHECK A/T ASSEMBLY AND TCM ELECTRICAL CONNECTOR

• Turn ignition switch off.

• Disconnect the A/T assembly electrical connector

E-037 (1).

• Disconnect the TCM electrical connector E-036.

• Inspect the electrical connectors for damage.

Is the electrical connector OK?

Yes

>>

Go to the next step.

No

>>

Repair or replace the electrical connector

as necessary.

4.

CHECK SOLENOID POWER SUPPLY

• Check the solenoid power circuit for battery voltage

between the A/T assembly electrical connector
E-037 terminal B3 and ground.

Is battery voltage present?

Yes

>>

Repair the circuit for a short to voltage in

the harness or connectors.

No

>>

Go to the next step.

5.

CHECK DTC

• Reconnect all previously disconnected electrical connectors.

• Start and operate the vehicle.

• With the X-431 scan tool, read TCM DTCs.

• Refer to ⬙DTC Confirmation Procedure⬙.

Did DTC P0657 reset?

Yes

>>

Replace the TCM.

No

>>

The system is now operating properly.
Reassemble the vehicle and road test to verify the customers complaint is repaired.

DIAGNOSIS & TESTING

LTSMD080023

LTSMD080026

08



P0657 - Solenoid Power Supply Circuit Open

Electronic Valve Solenoid

DIAGNOSIS & TESTING

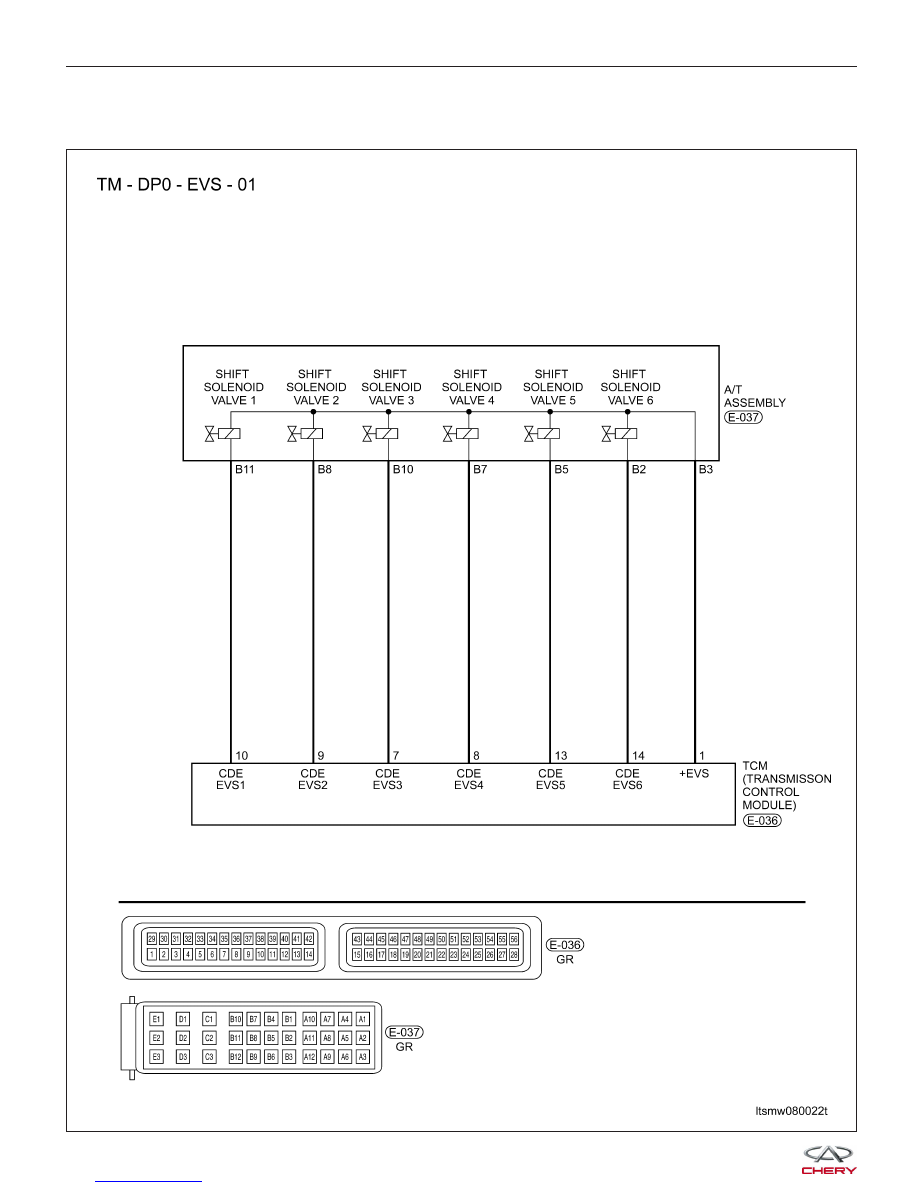

LTSMW080022T



On Board Diagnostic Logic
• Self-diagnosis detection logic.

DTC NO.

DTC DEFINITION

DTC DETECTION

CONDITION

DTC SET

CONDITION

POSSIBLE CAUSE

P0657

Solenoid power

supply circuit open

Vehicle is driving

The Transaxle
Control Module
(TCM) will set this
DTC when the TCM
detects an improper
voltage drop (open)
when it tries to
operate the solenoid
valve.

• Harness or
connectors (The
sensor circuit is open
or shorted)

• TCM

DTC Confirmation Procedure:

Before performing the following procedure, confirm that battery voltage is more than 12 V.

• Connect the X-431 scan tool to the Data Link Connector (DLC) - use the most current software available.

• Turn ignition switch on, with the scan tool, view and erase stored DTCs in the TCM.

• Start the engine and warm it to normal operating temperature.

• With the scan tool, select view DTC and data stream.

• If the DTC is detected, the DTC condition is current. Go to Diagnostic Procedure - Step 1.

• If the DTC is not detected, the DTC condition is intermittent (See Diagnostic Help and Intermittent DTC Trou-

bleshooting in Section 08 Transaxle & Transfer Case for more information).

NOTE :
Using the appropriate diagnostic test tool, you can diagnose the TCM harness while the TCM is still connected. This
will help prevent electrical connector terminal damage.

NOTE :
While performing electrical diagnosis & testing, always refer to the electrical schematics for specific circuit
and component information.
