GENERAL INFORMATION

Description

The DP0 automatic transaxle is a four-speed transaxle that is a conventional hydraulic/mechanical transaxle assem-
bly with an integral differential, and is controlled with adaptive electronic controls and monitors. The hydraulic system
of the transaxle consists of the transaxle fluid, fluid passages, hydraulic valves, fluid pump, and various line pressure
control components.

The Transaxle Control Module (TCM) is the heart of the electronic control system and relies on information from
various direct and indirect inputs (sensors, switches, etc.) to determine driver demand and vehicle operating condi-
tions. With this information, the ECM/TCM can calculate and perform timely and quality shifts through various output
or control devices.

The TCM also performs certain self-diagnostic functions and provides comprehensive information (sensor data,
DTCs, etc.) which is helpful in proper diagnosis and repair. This information can be viewed with the X-431 scan tool.

08



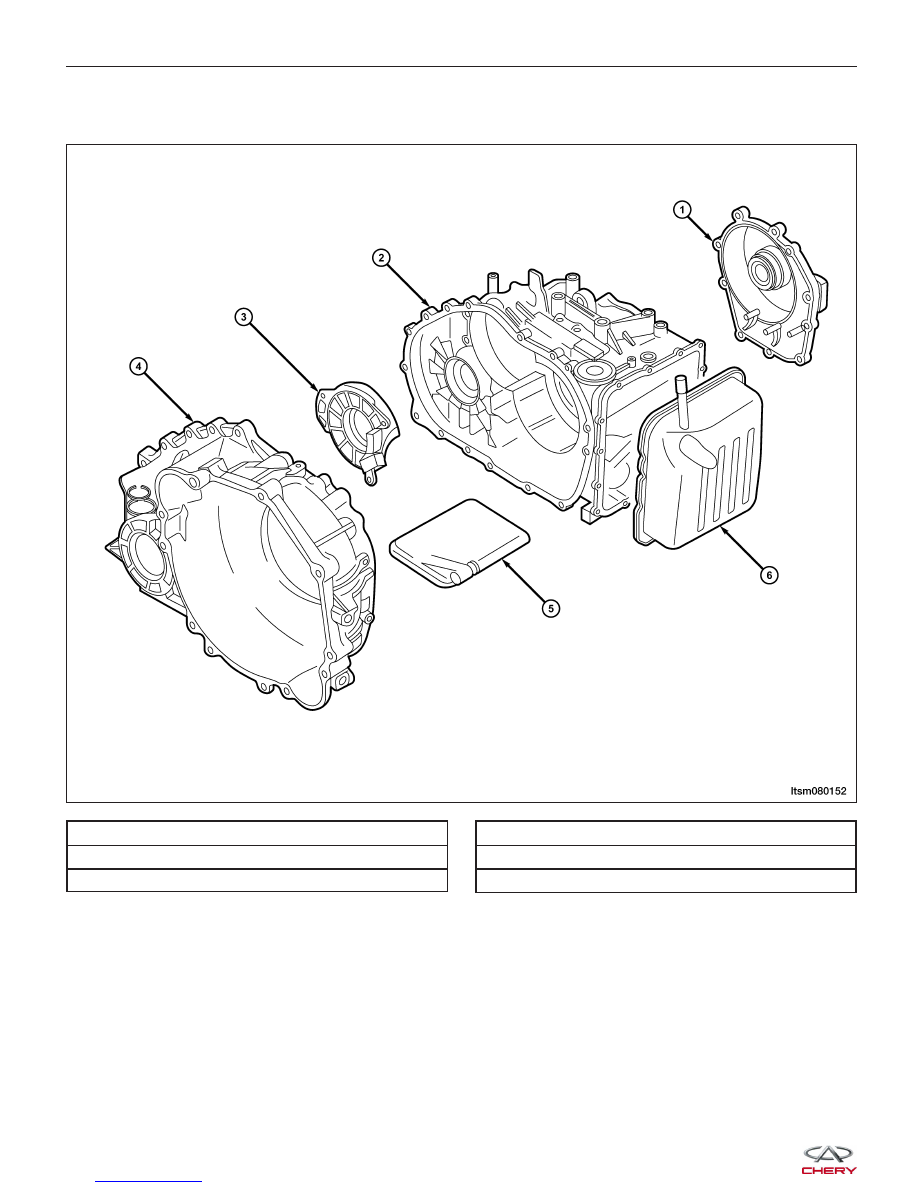

DP0 Transaxle External View

1 - Rear Cover

2 - Transaxle Housing

3 - Bearing Retainer

4 - Torque Converter Housing

5 - Fluid Filter

6 - Valve Body Cover

GENERAL INFORMATION

LTSM080152



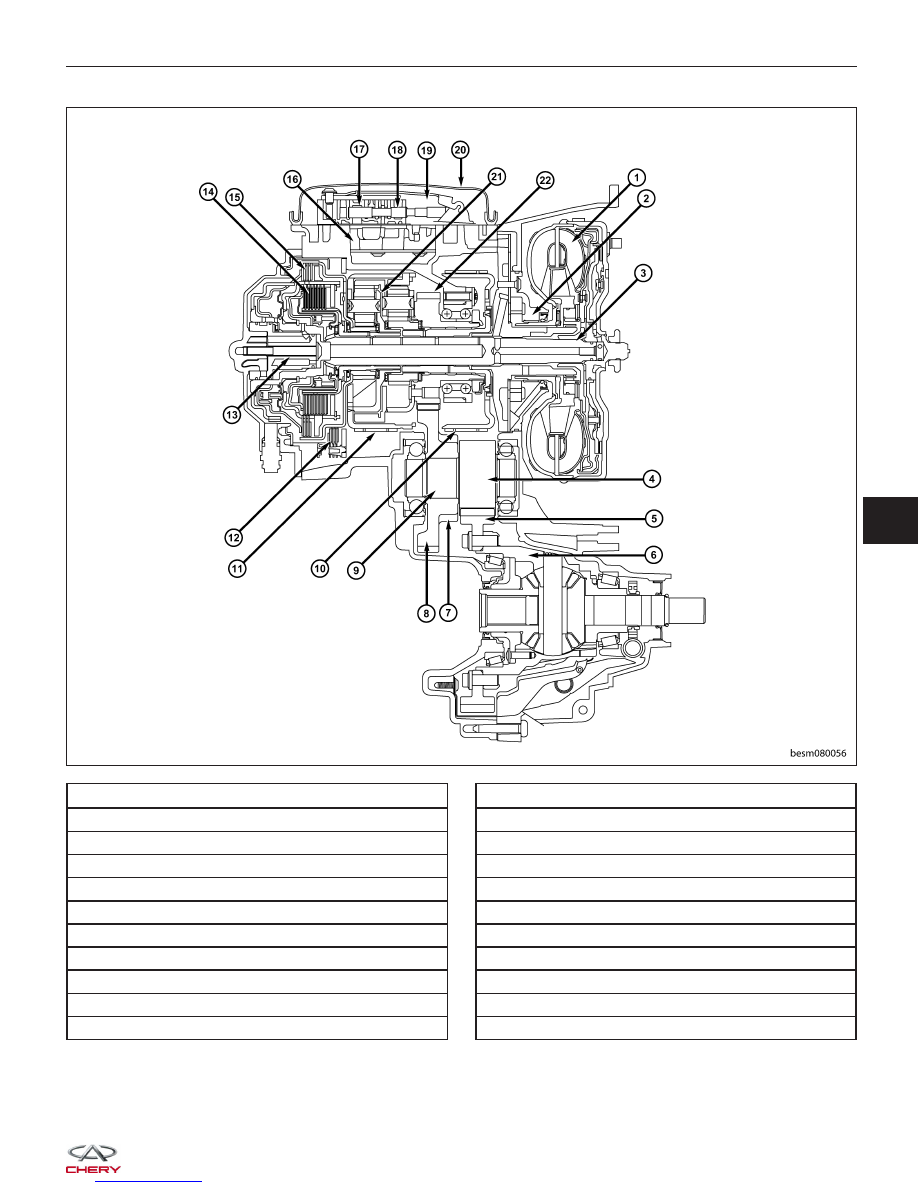

DP0 Transaxle Internal View

1 - Torque Converter

2 - Fluid Pump Assembly

3 - Input Shaft

4 - Secondary Differential Driven Gear

5 - Differential Ring Gear

6 - Differential Case

7 - Parking Gear

8 - Primary Differential Driven Gear

9 - Transfer Shaft

10 - Brake F3 (1st and 2nd Gear)

11 - Brake F2 (Reverse Gear)

12 - Brake F1 (4th Gear)

13 - Fluid Line

14 - Clutch E2 (2nd, 3rd and 4th Gear)

15 - Clutch E1 (Reverse and 1st Gear)

16 - Accumulator

17 - Manual Valve

18 - Accumulator

19 - Ratchet Gear Plate

20 - Accumulator Cover

21 - Planet Gear

22 - Primary Differential Drive Gear

GENERAL INFORMATION

BESM080056
